Máng đi dây (cable duct) tùy chỉnh kèm nắp đậy

Đây là một cable duct / guide đơn giản có thể tùy chỉnh, kèm top cover khớp. Mình cần một cable duct theo kích thước riêng để sắp xếp dây trong một hộp điện tử, mà tìm hoài không thấy cái nào vừa y chang.

Mở script trong OpenSCAD rồi chỉnh các thiết lập ở phần trên cùng theo nhu cầu và để nó generate các file STL (F6). Sau đó export ra, ví dụ STL, bằng F7.

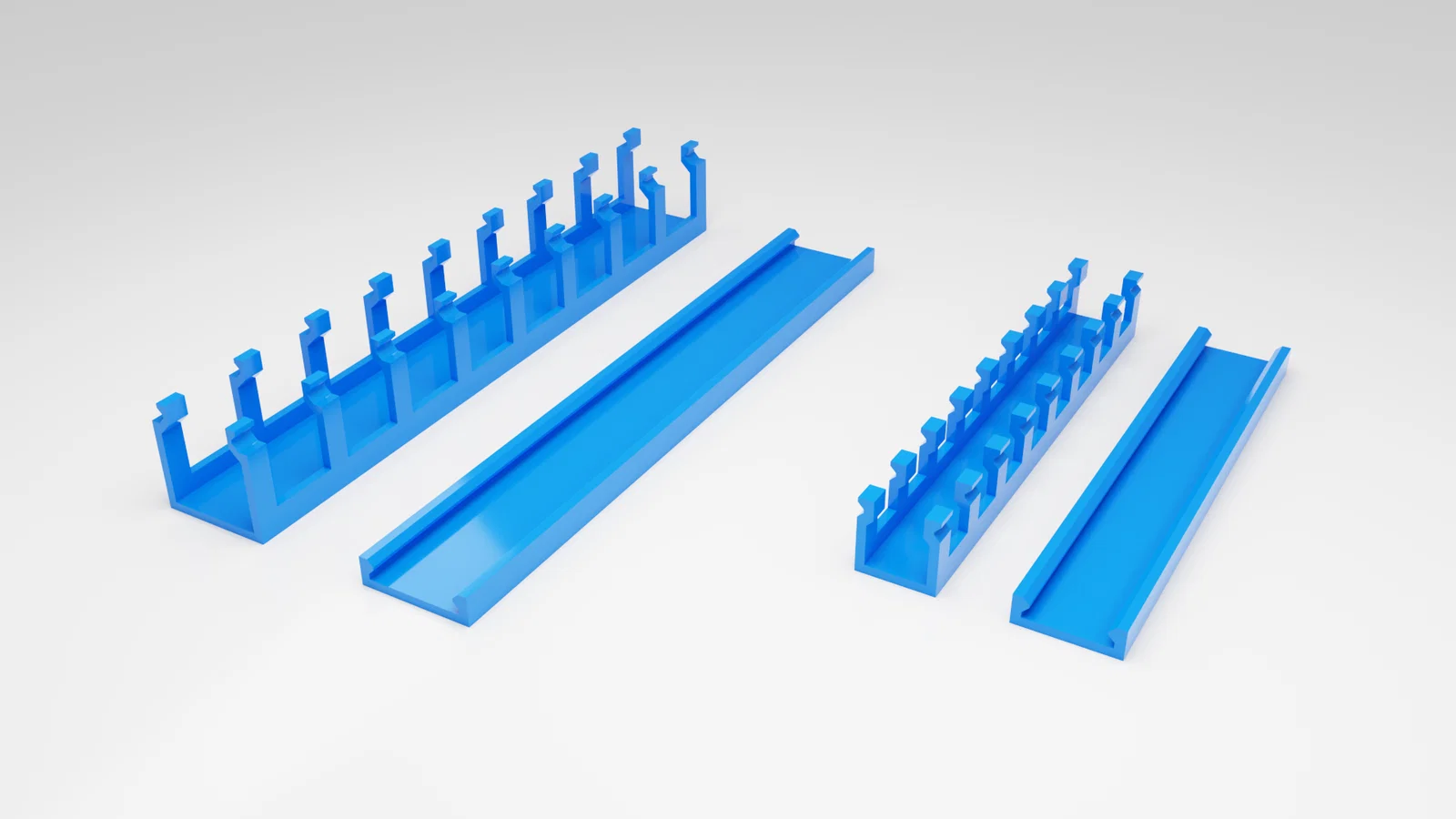

Có kèm 2 file ví dụ:

• Duct kích thước 70x10x10 mm (từ script phiên bản đầu)
• Duct kích thước 100x15x15 mm, có chữ, cover và duct có cùng bề ngang

Cũng có trên GitHub: https://github.com/RealNagus/CustomizableCableDuct

Hướng dẫn in (Print instructions)

ChangeLog

v1.4 - 2025-06-15

Thêm tuỳ chọn để bo radius ở phần đáy của các fins (cảm ơn Jannik!).

v1.3 - 2024-10-15

Giờ cover có thể được đóng ở cả hai đầu, để khi gắn theo phương dọc thì không bị tuột (rất cảm ơn RaphaelDives đã implement phần này!).

v1.2 - 2022-05-22

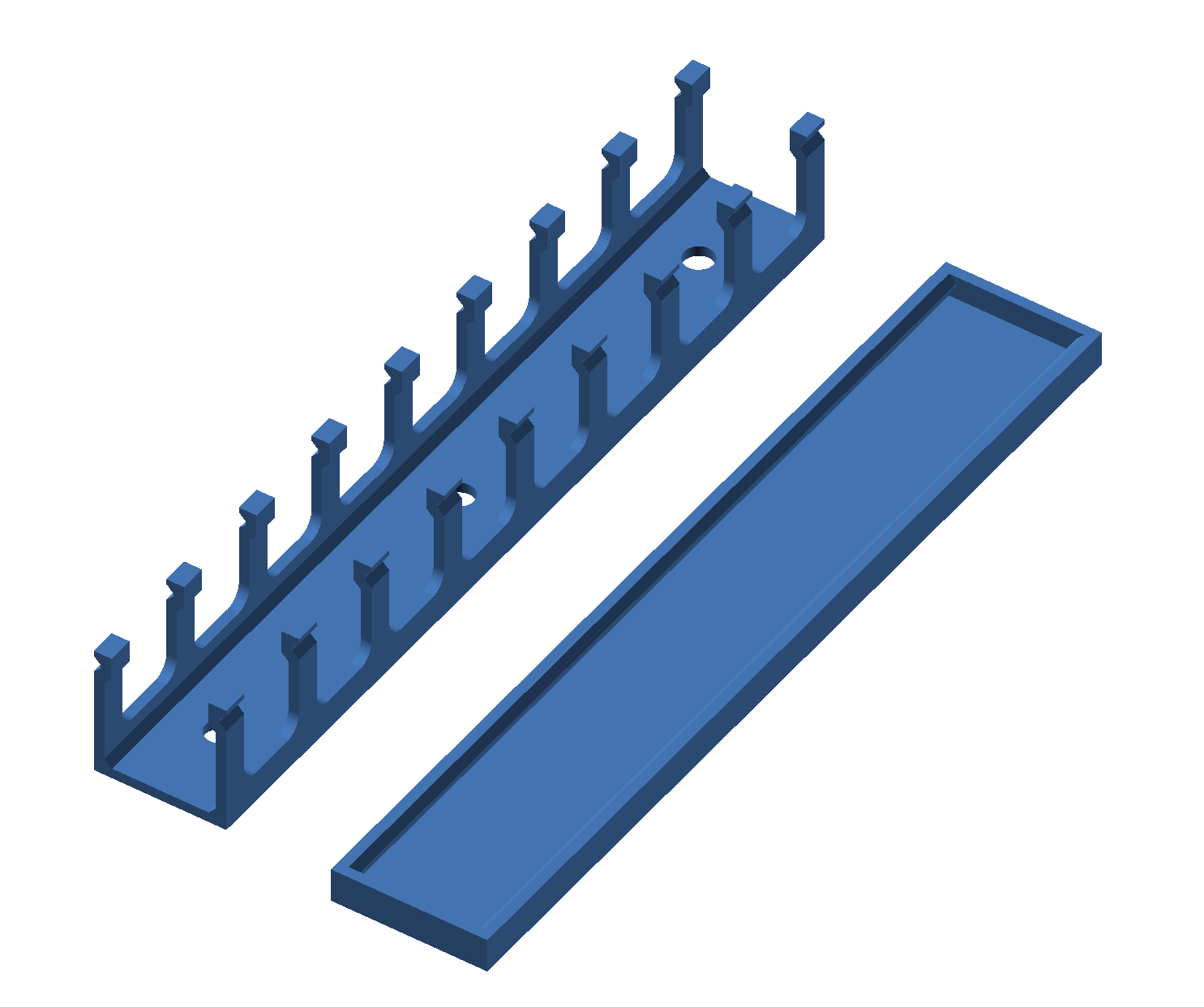

Thêm tính năng lỗ bắt vít (mounting hole) theo gợi ý/implement bởi 3dcase.

v1.1a - 2019-09-21
Đổi license sang GPL

v1.1 - 2019-08-03

Thêm 2 tuỳ chọn mới:

• Bạn có thể thêm chữ (custom cover text) lên cover.
• Có thể ép cover và duct có cùng bề ngang, thay vì hơi chồng (overlap) lên nhau.

Bắt buộc gọi render() trong script để đảm bảo preview hiển thị đúng.
v1.0 - 2018-07-28

Phát hành lần đầu.
