Xích cáp umbilical nằm ngang Voron Trident cho Stealthburner/CW2

Tổng quan

Sau khi chuyển con Trident của mình sang dùng CAN toolhead và tháo bỏ xích cáp X/Y, mình vẫn chưa ưng ý lắm với cách quản lý dây. Khác với Voron 2.4, dùng dây đàn piano không khả thi lắm vì đầu in trên Trident nằm quá sát tấm panel nóc. Mình đã cân nhắc vài giải pháp làm "top-hat" cho Trident, nhưng cuối cùng quyết định chọn phương án tối giản hơn.

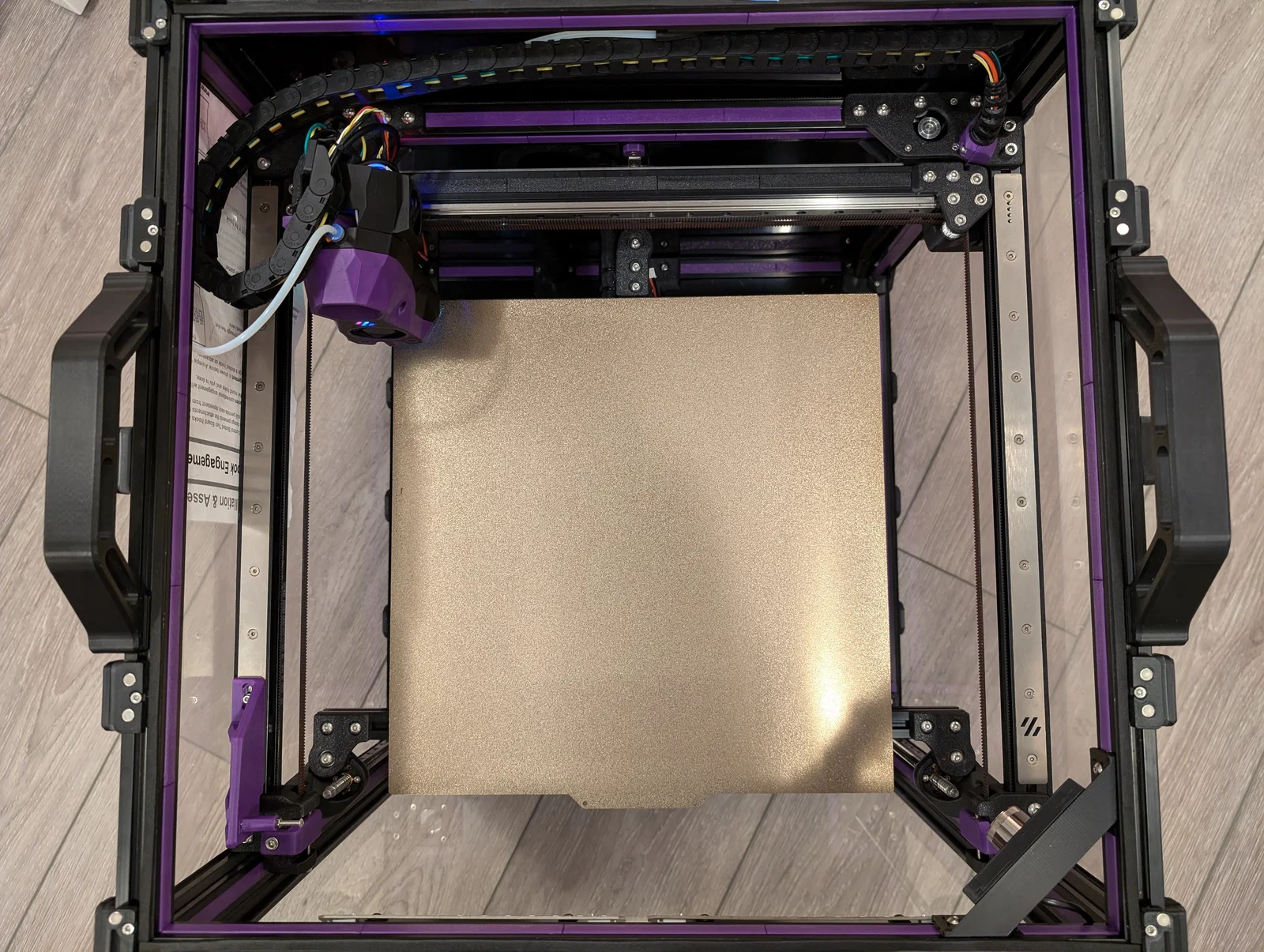

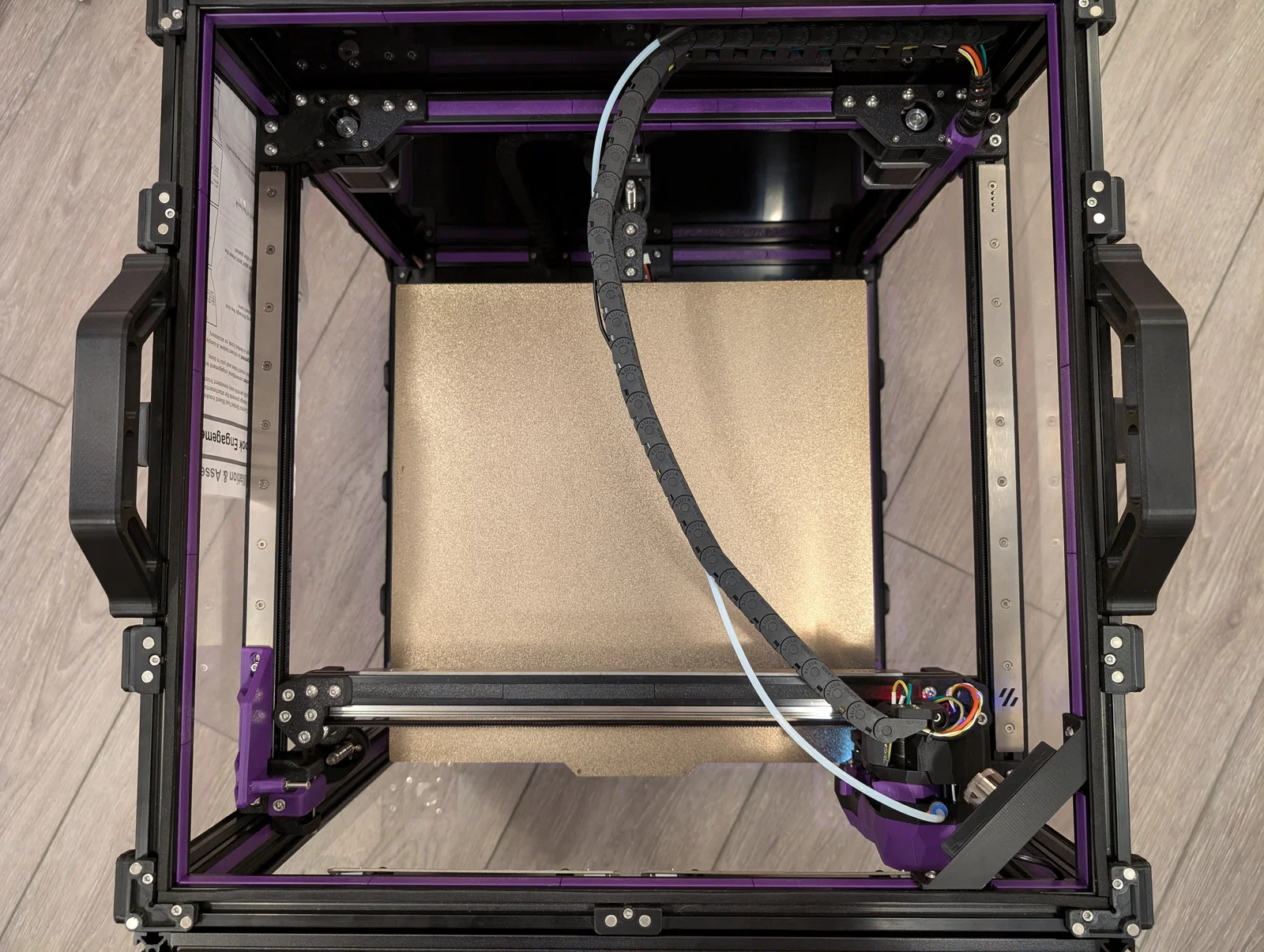

Đây là hệ thống gắn xích cáp nằm ngang cho xích cáp nguyên bản của Voron Trident, giúp bảo vệ và đỡ dây umbilical cùng ống PTFE, tương tự cách thiết kế trên dòng máy Bambu Lab X/P.

Thiết kế này lấy cảm hứng từ (mình đã thử cái này trước nhưng kẹp xích của Bambu không bám chắc vào phần đầu in như mình muốn) và Horizontal Chain Mount cho SB/CW2 (thiết kế đẹp, nhưng điểm xoay phía sau bên trái của CW2 lại gây cấn vào panel hông khi đầu in chạy từ trước ra sau ở mép trái).

Tính năng

• Tận dụng linh kiện có sẵn nếu bạn đã từng mod Trident dùng xích cáp X/Y.
• Giá đỡ xích tại đầu in với điểm xoay ở tâm, giúp xích xoay linh hoạt ngay trên nóc Stealthburner.
• Giá đỡ khung máy gắn xích ở tâm phía sau (nơi ống PTFE đi ra), đồng thời dẫn hướng dây về phía sau bên phải để đi dây chuẩn.

Danh sách linh kiện (BOM)

• Xích cáp Voron Trident (38 mắt xích, cộng 2 đầu nối).
  • Để giảm trọng lượng, bạn có thể tháo bớt các kẹp (xem ảnh).
• 1x M3x25 SHCS (ưu tiên loại ren lửng) để nối giá xoay đầu in vào cánh tay CW2.
• 6x M3x6 FHCS để gắn xích vào đầu in và các bộ phận khung.
• 1x M3x20 và 1x M3x8 SHCS (từ BOM gốc của CW2) để gắn tay đỡ xích vào đầu in.
• 4x M3x10 SHCS để gắn tấm đỡ vào nhôm 2020.
• 4x M3 hammerhead hoặc T-nuts để gắn vào nhôm 2020.
• 7x M3x5x4 heat set inserts.
• 1x dây rút.
• (xem lưu ý cuối).

Lắp ráp

Heat Set Inserts

Lắp các inserts theo vị trí như hình.

Các bộ phận khung máy

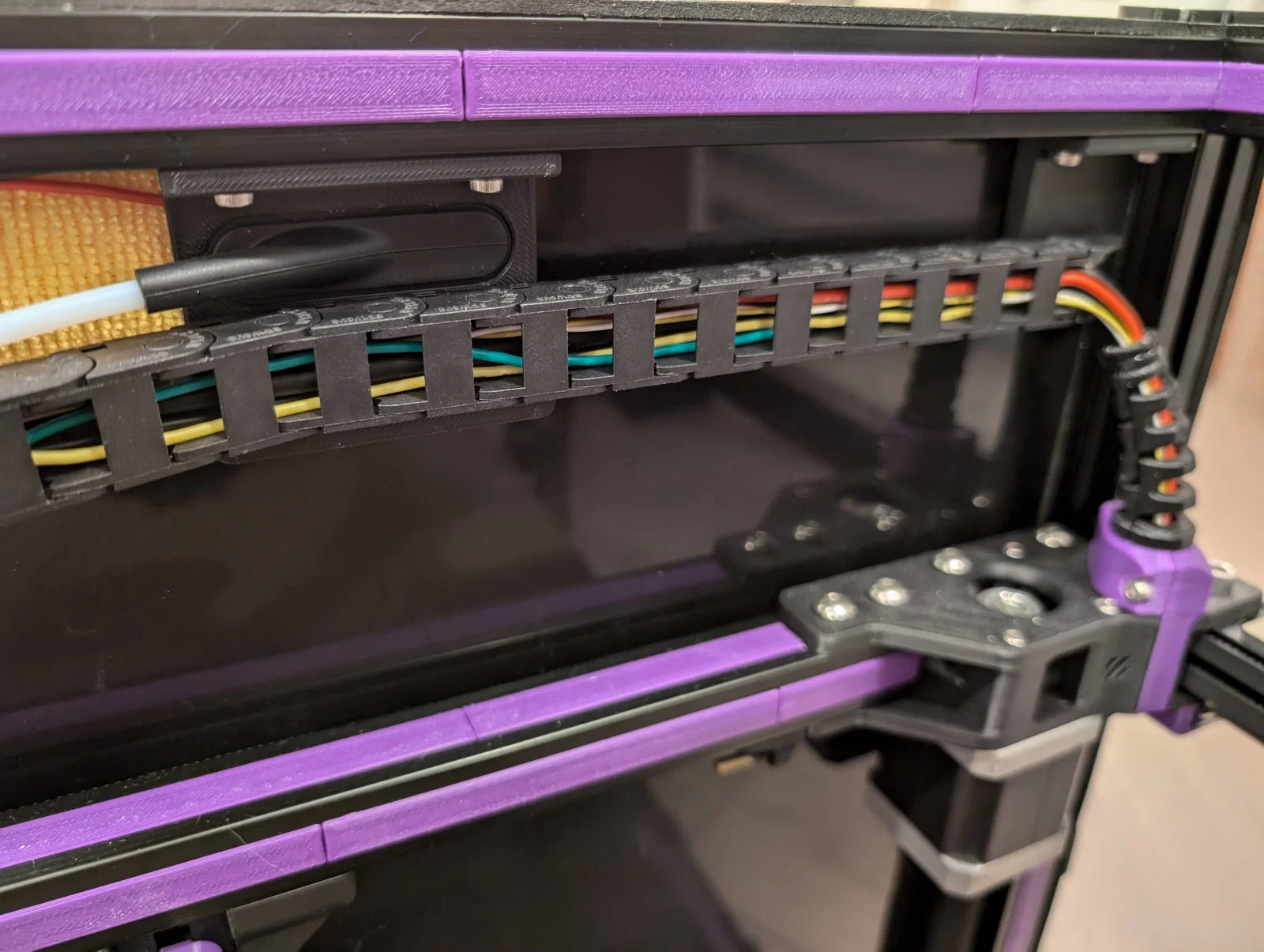

Gắn đầu dẫn PTFE và giá đỡ xích vào khung bằng 2x M3x10 SHCS và 2x M3 T-nuts mỗi bên. Gắn một đầu xích vào giá đỡ bằng 3x M3x6 FHCS vào các inserts.

Mình dùng đầu dẫn PTFE bằng cao su của Bambu Lab (tận dụng từ bộ kit cũ). Mình có đính kèm model này nếu bạn có sẵn, nhưng không bắt buộc vì bản in "friction fit" (lắp khít) cũng hoạt động tốt.

Cả hai bản đều có gờ đỡ xích và 3 "ngón" móc vào giữa các mắt xích, cố định vào tâm phía sau của khung máy.

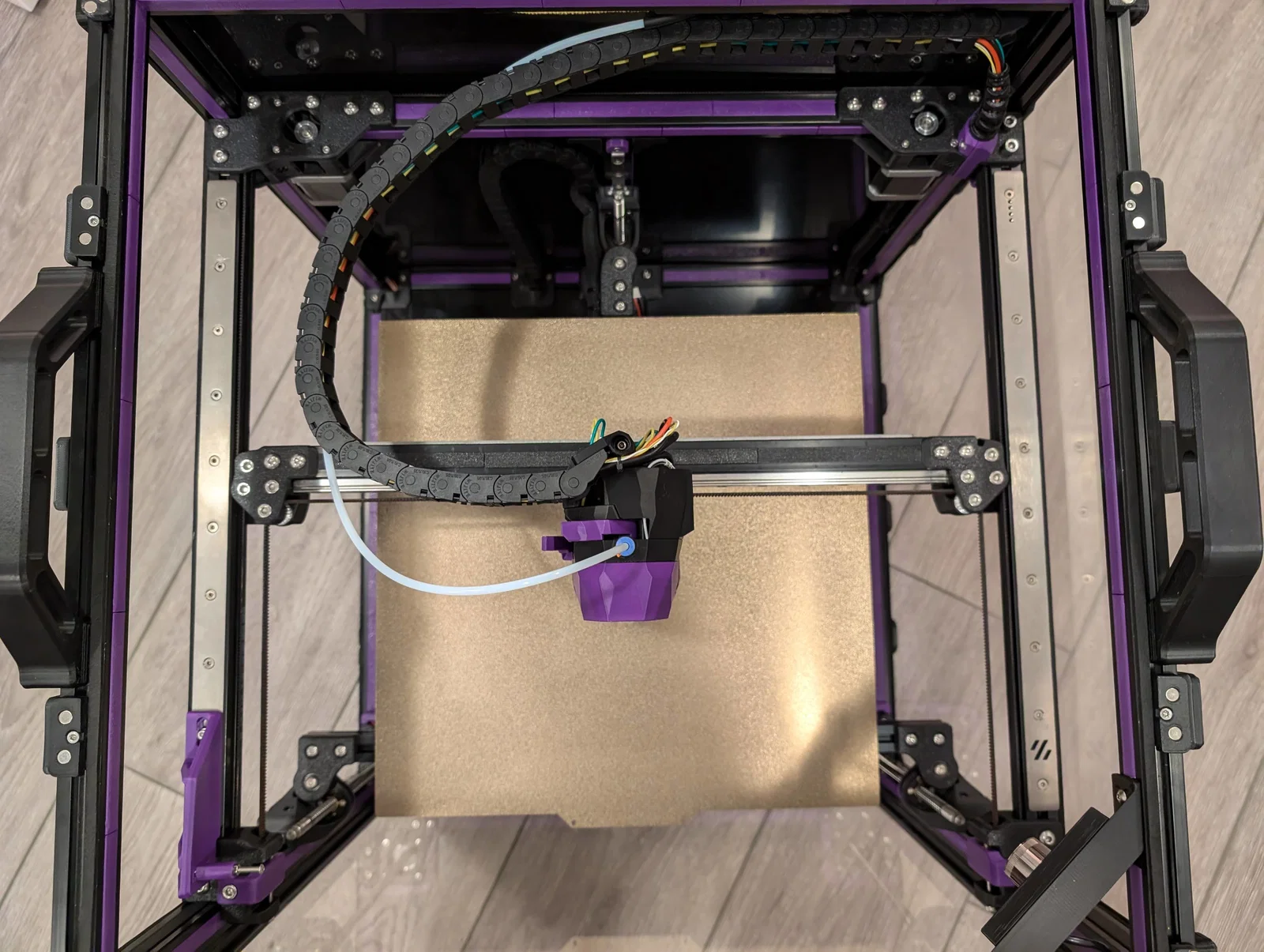

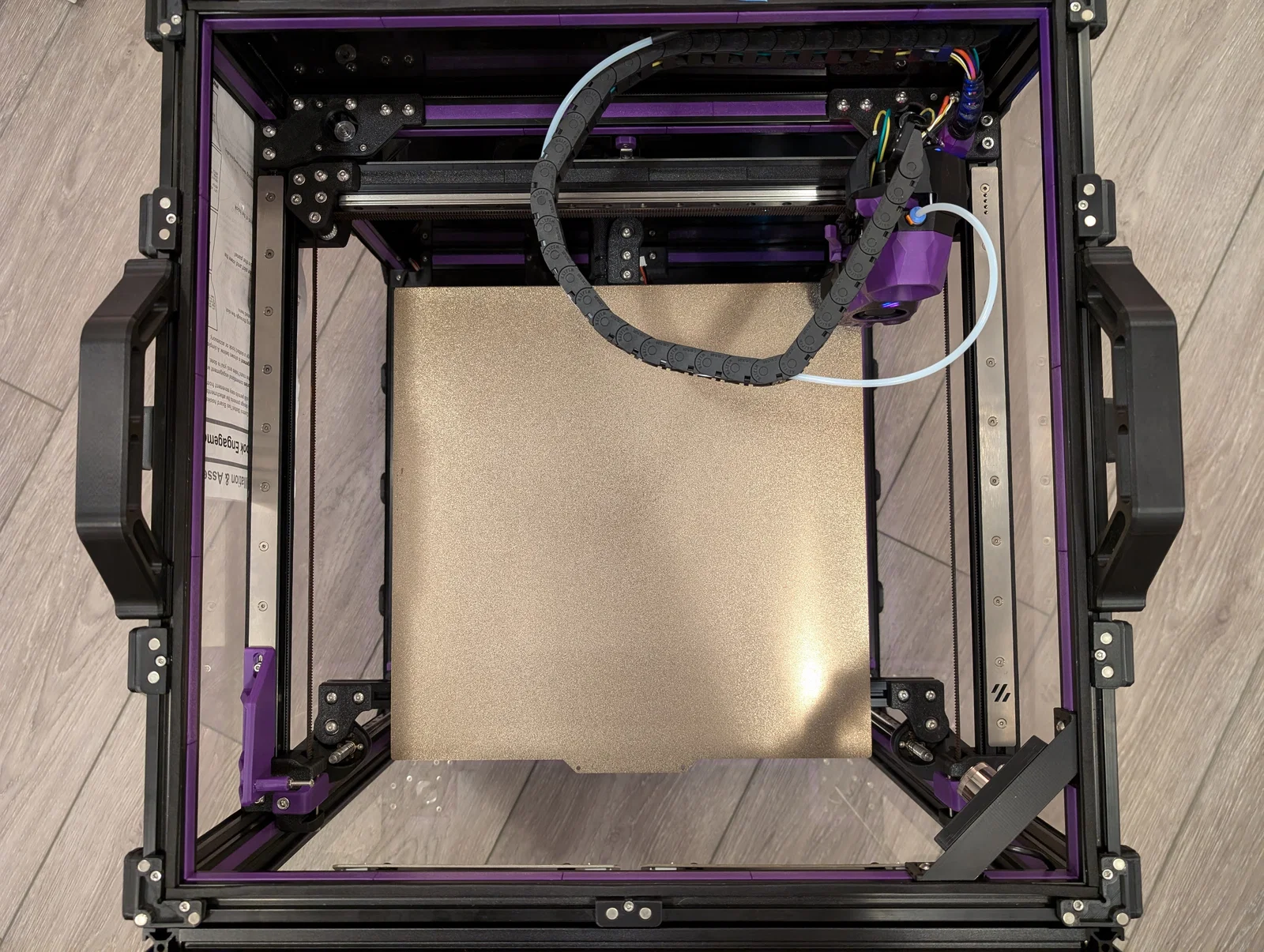

Trên con Trident 350 của mình, mình để 10 mắt xích giữa điểm cố định phía sau và giá đỡ ở tâm. 28 mắt còn lại cho phép đầu in chạy thoải mái khắp bàn in mà không làm căng dây hay ống PTFE.

Nếu muốn dùng ít mắt xích hơn, bạn có thể gắn điểm cố định ngay cạnh bộ phận dẫn hướng.

Các bộ phận tại đầu in

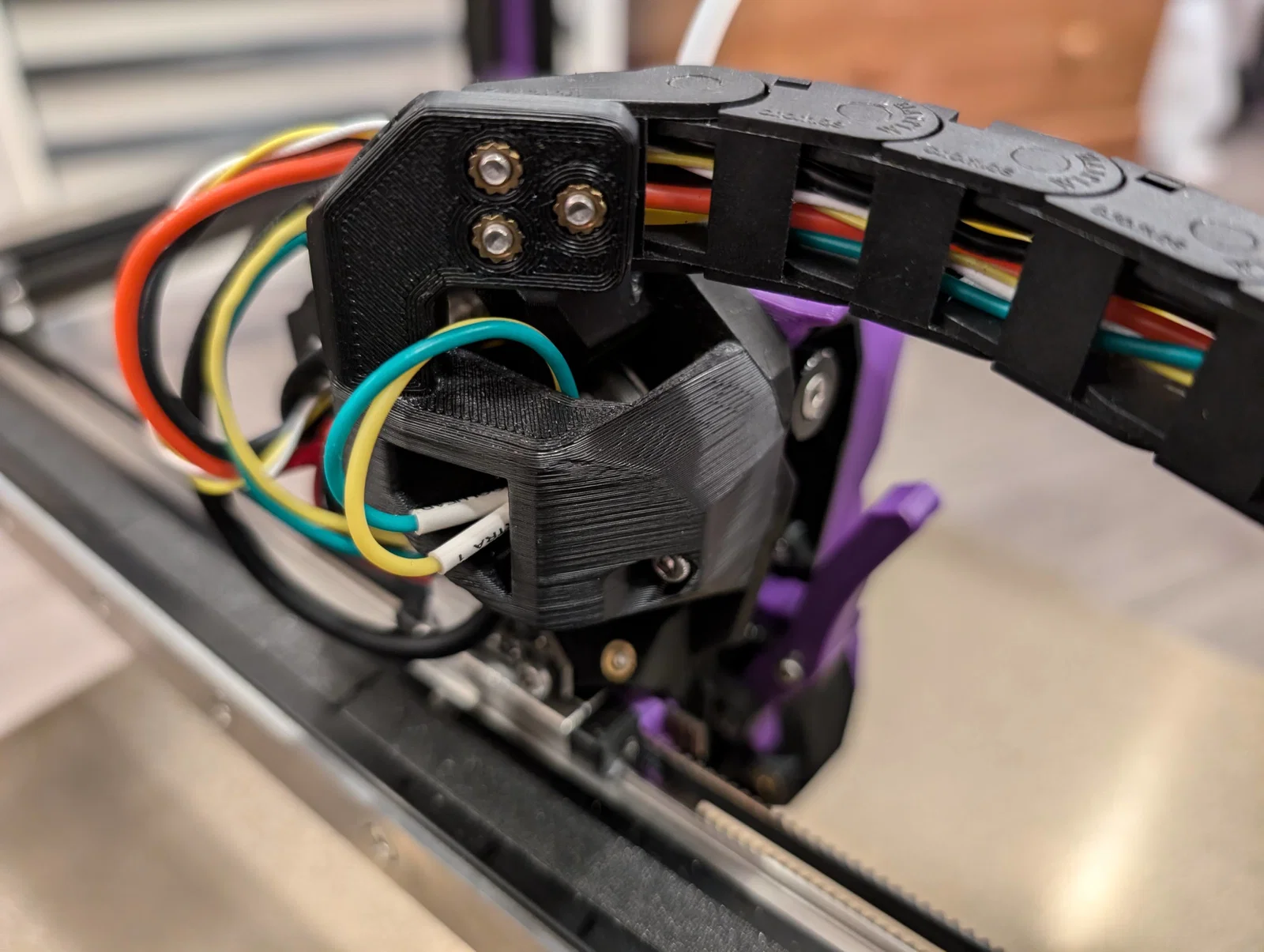

Gắn tay đỡ xích vào phía sau Clockwork 2 bằng 1x M3x20 SHCS và 1x M3x8 SHCS.

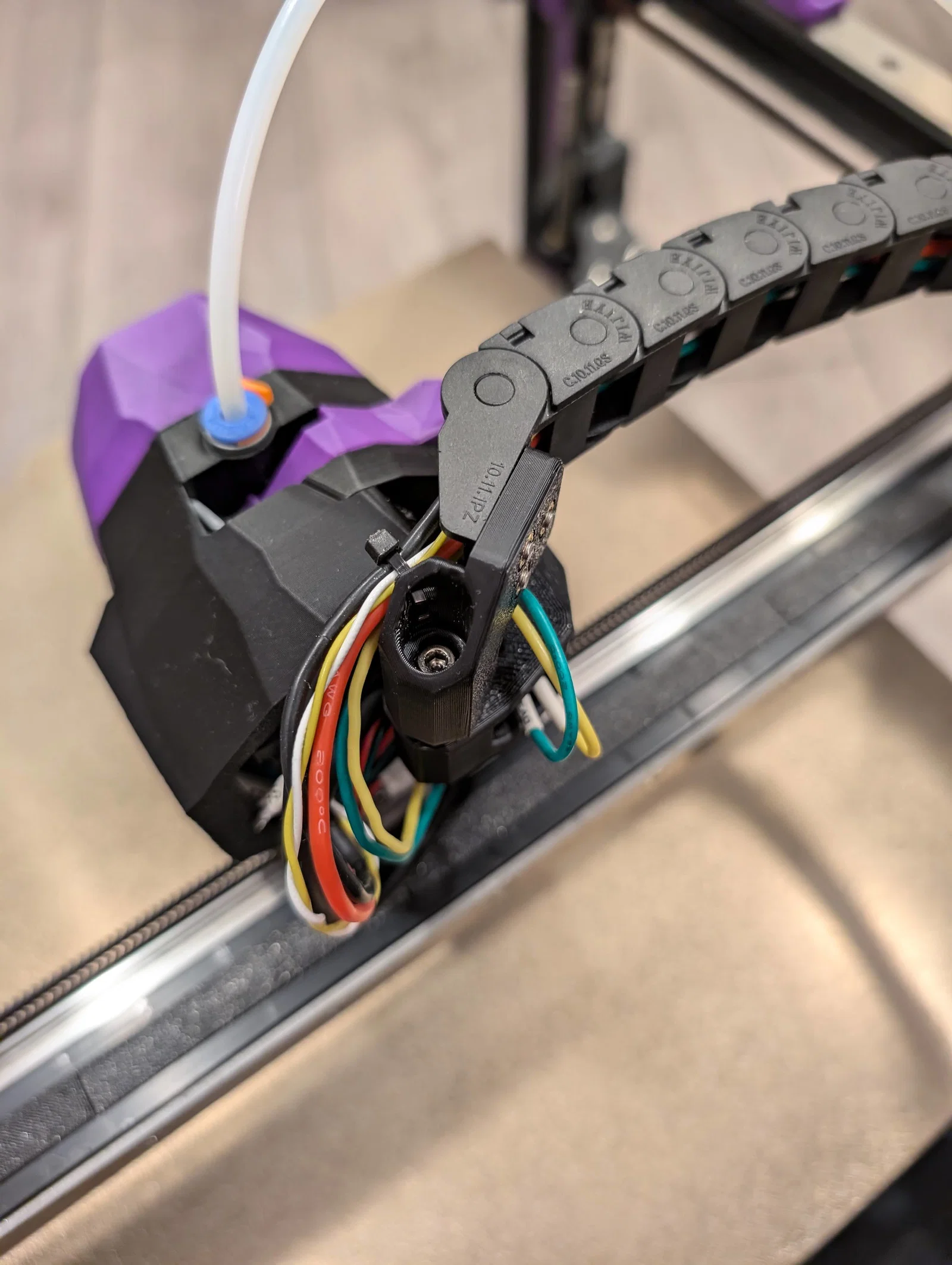

Nối miếng xoay vào tay đỡ bằng 1x M3x25 SHCS (vặn trực tiếp vào nhựa). Sau đó cố định xích và dây bằng 3x M3x6 FHCS còn lại và dây rút.

Lưu ý lắp ráp

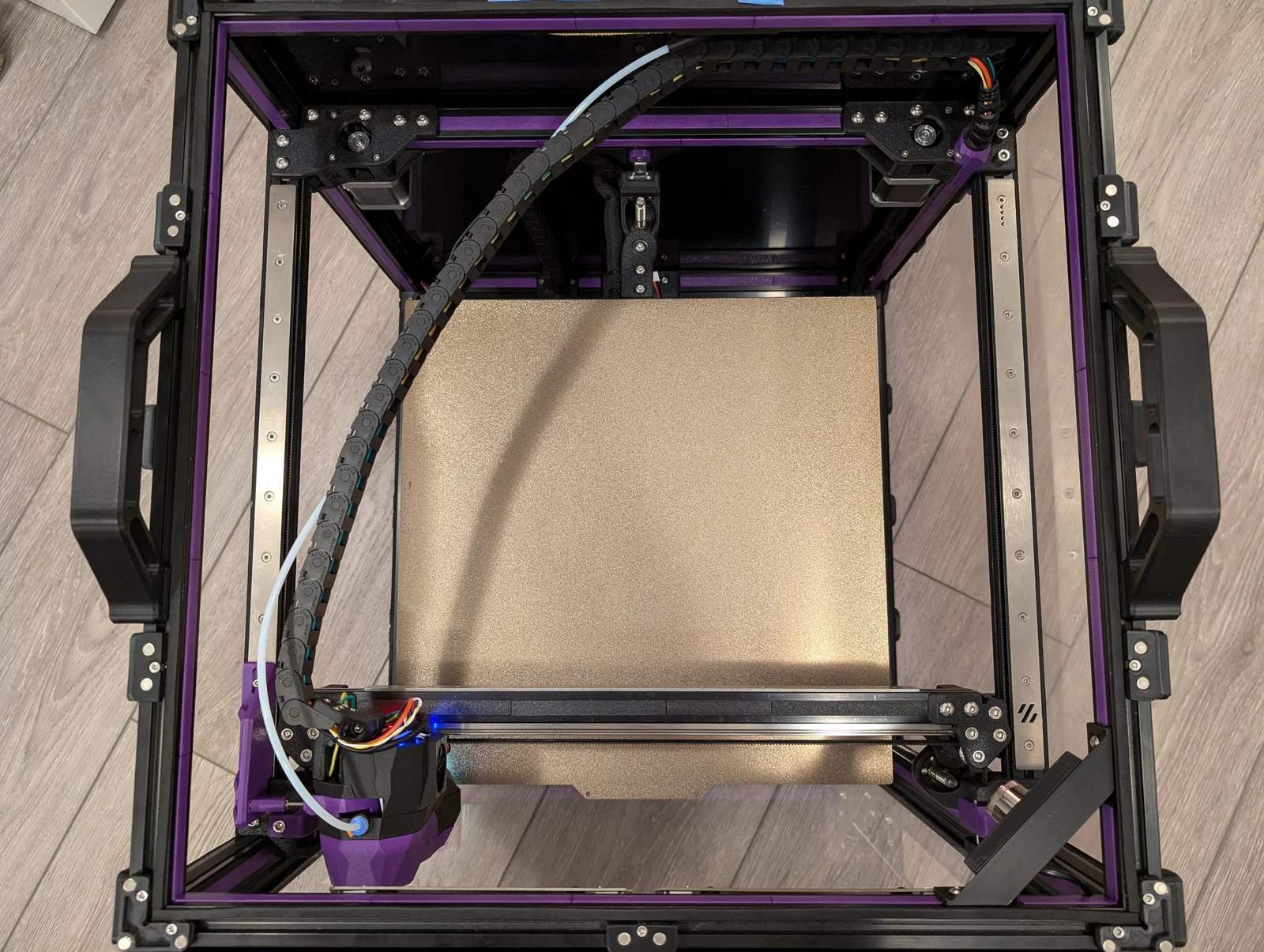

Xích có thể chạm vào tấm panel bên trái khi đầu in di chuyển về góc sau bên trái, dễ gây trầy panel. Tạm thời mình chèn một mảnh giấy giữa panel và khung để bảo vệ.

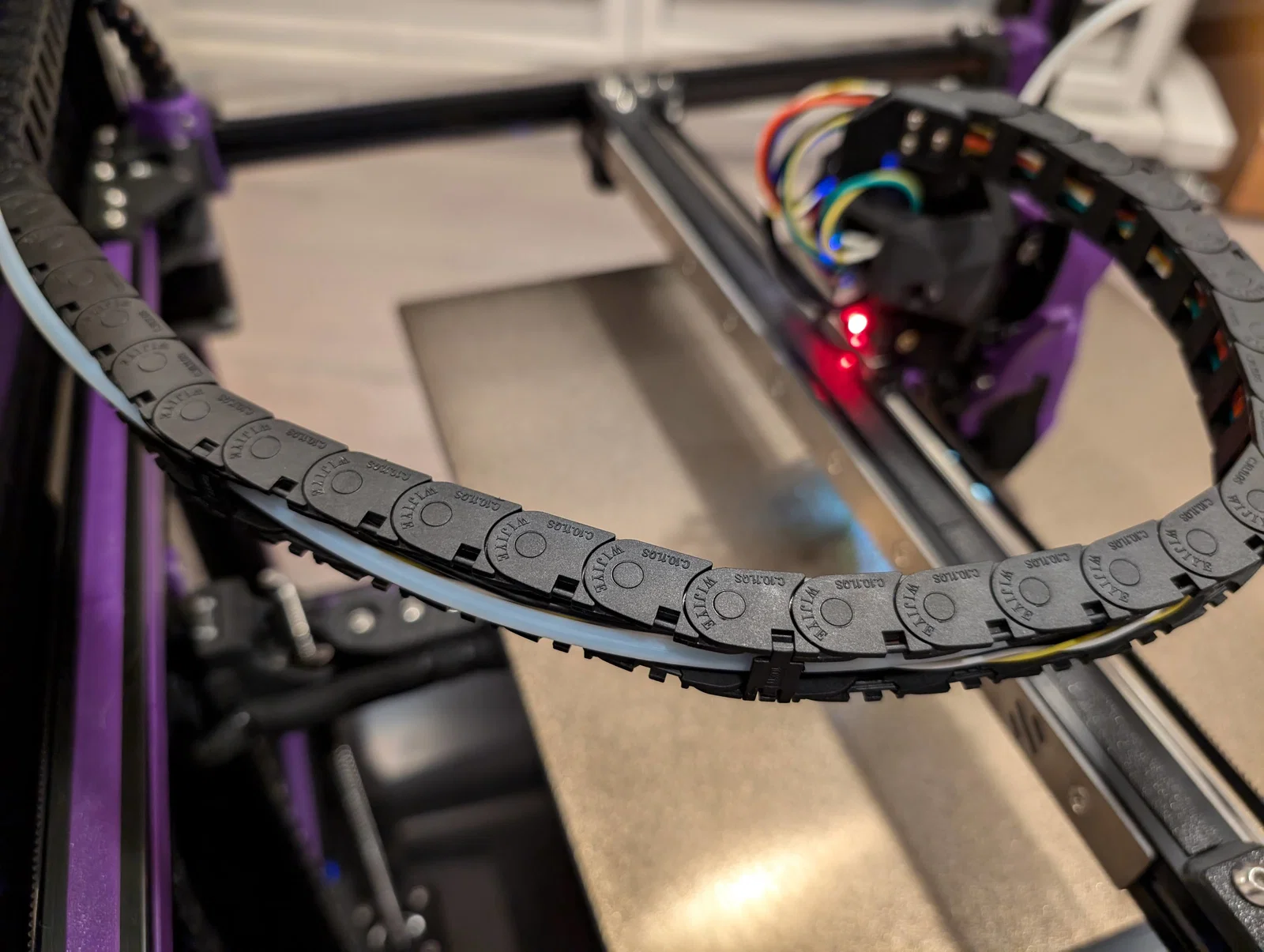

Ống PTFE có thể đi luồn một phần qua xích (chỉ cần 3 kẹp, mỗi kẹp cách nhau 6 mắt xích là đủ giữ).

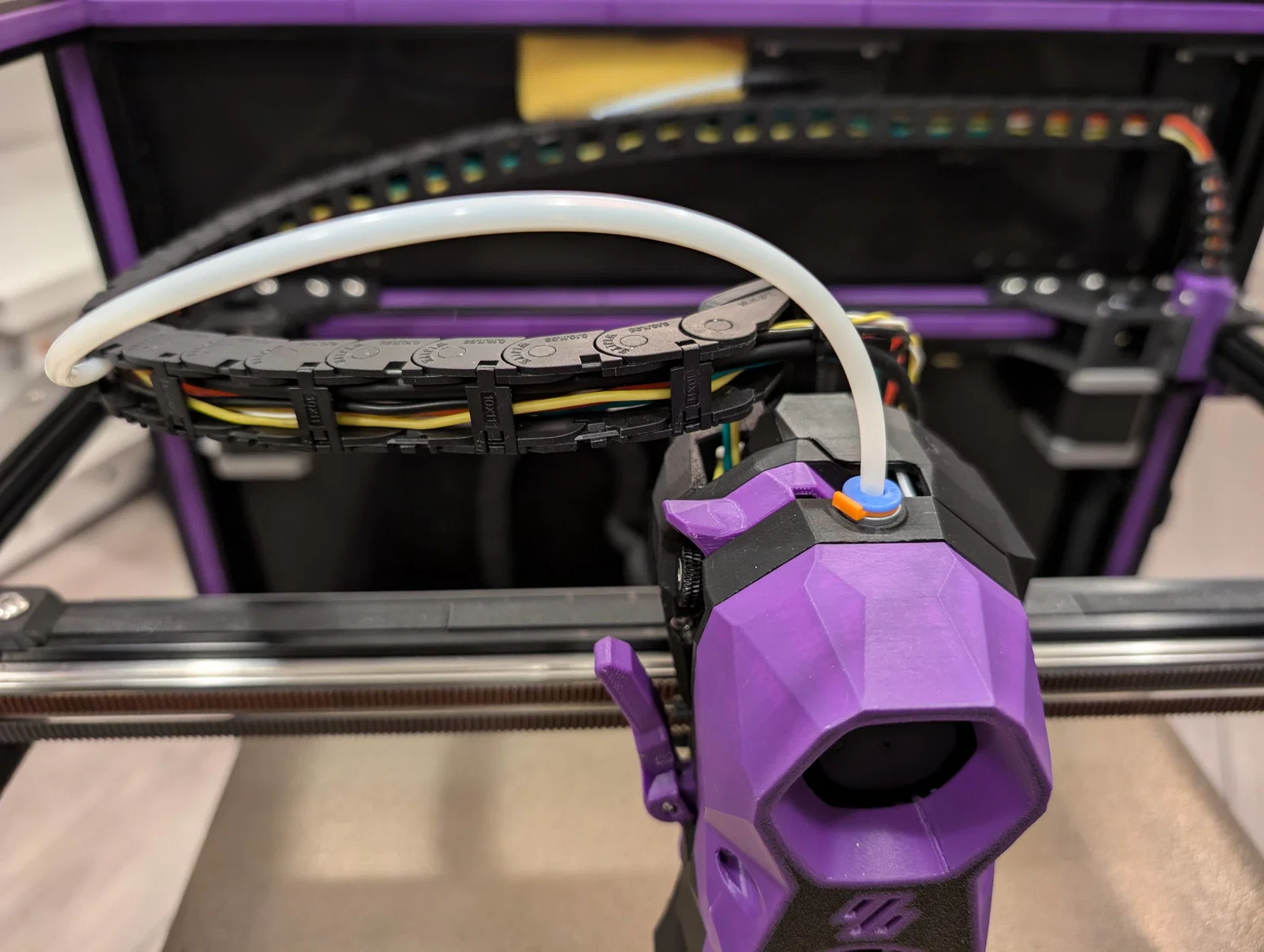

Ở gần đầu in, ống PTFE cần đi phía ngoài xích để tránh bị bẻ cong quá gắt.

Vì ống PTFE đi ra ở góc phía sau, bạn sẽ cần để đảm bảo không bị cấn với bản mod này.
