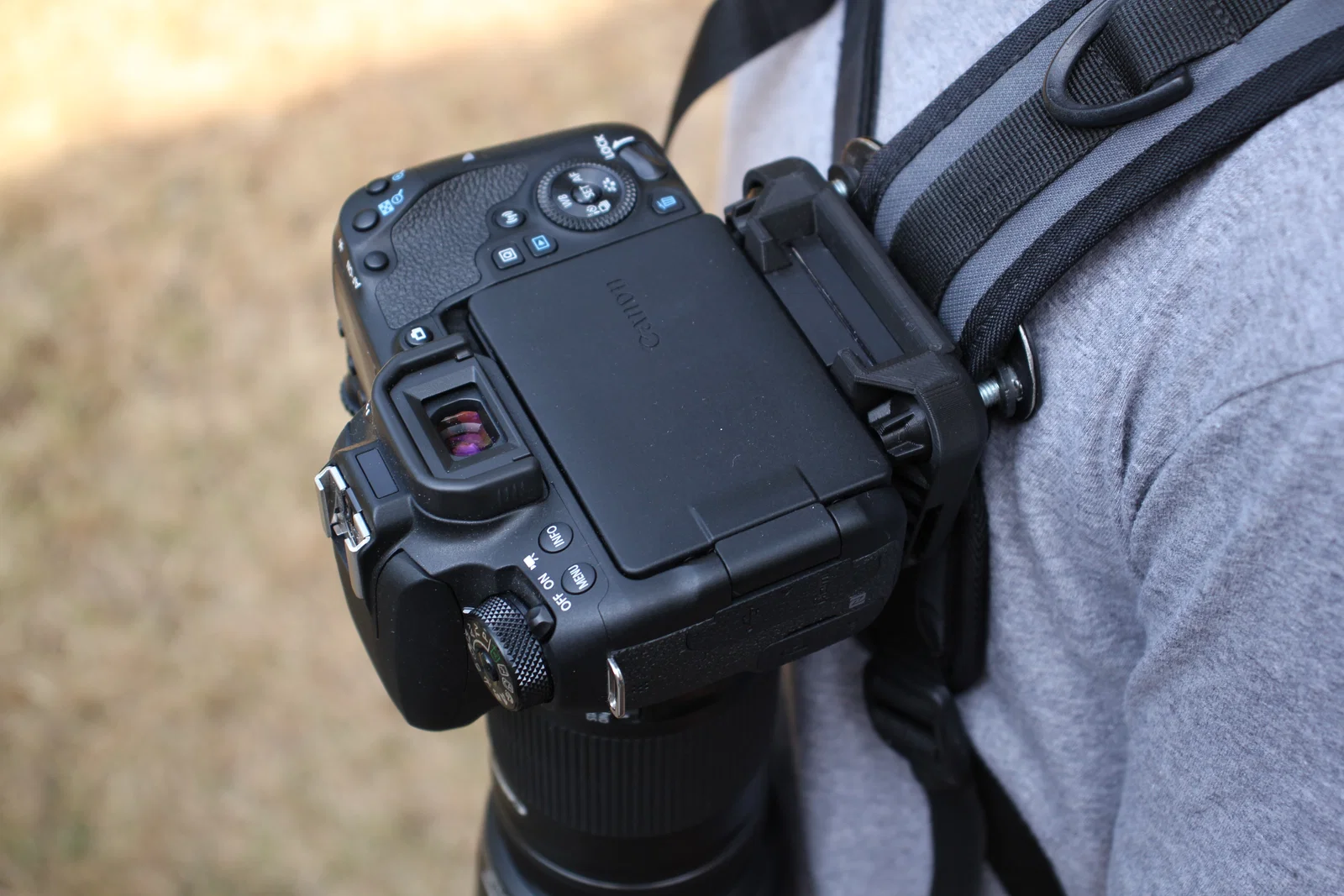

Ngàm đeo máy ảnh trên ba lô (dùng được cho DSLR nặng)

Cái ngàm này giúp bạn gắn máy ảnh vào quai đeo ba lô một cách nhanh chóng và chắc chắn. Với phụ kiện này, bạn có thể lấy máy ảnh ra bất cứ lúc nào trong các chuyến đi bộ đường dài mà không lo bỏ lỡ khoảnh khắc đẹp. Những loại ngàm như này trên thị trường (như Peak Design Capture Clip) thường có giá trên $70, khá đắt đỏ đối với anh em nhiếp ảnh gia và dân leo núi không chuyên. Vì vậy, mình đã thử sức tự thiết kế một chiếc ngàm tương tự và kết quả rất đáng hài lòng.

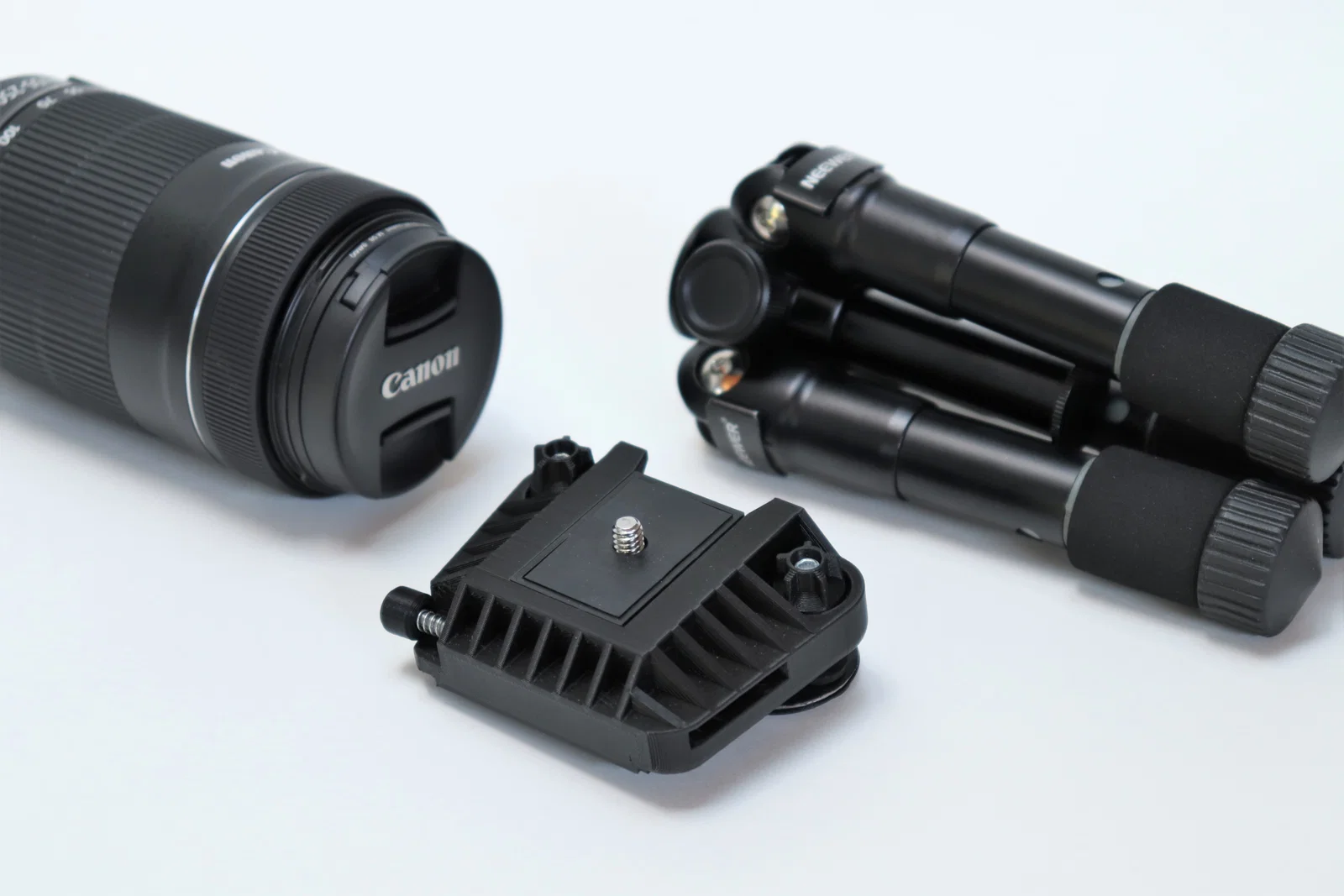

Đặc điểm chính:

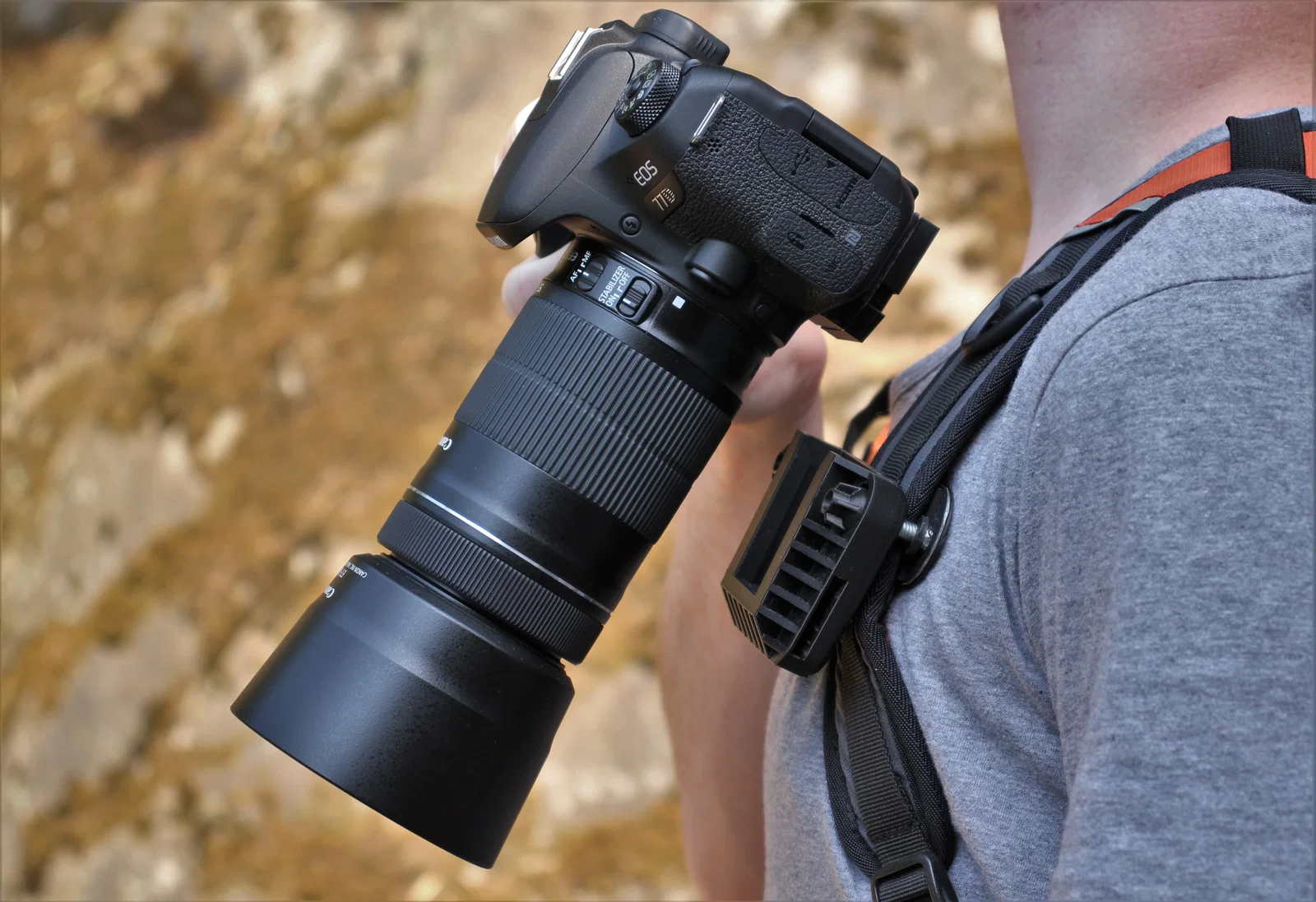

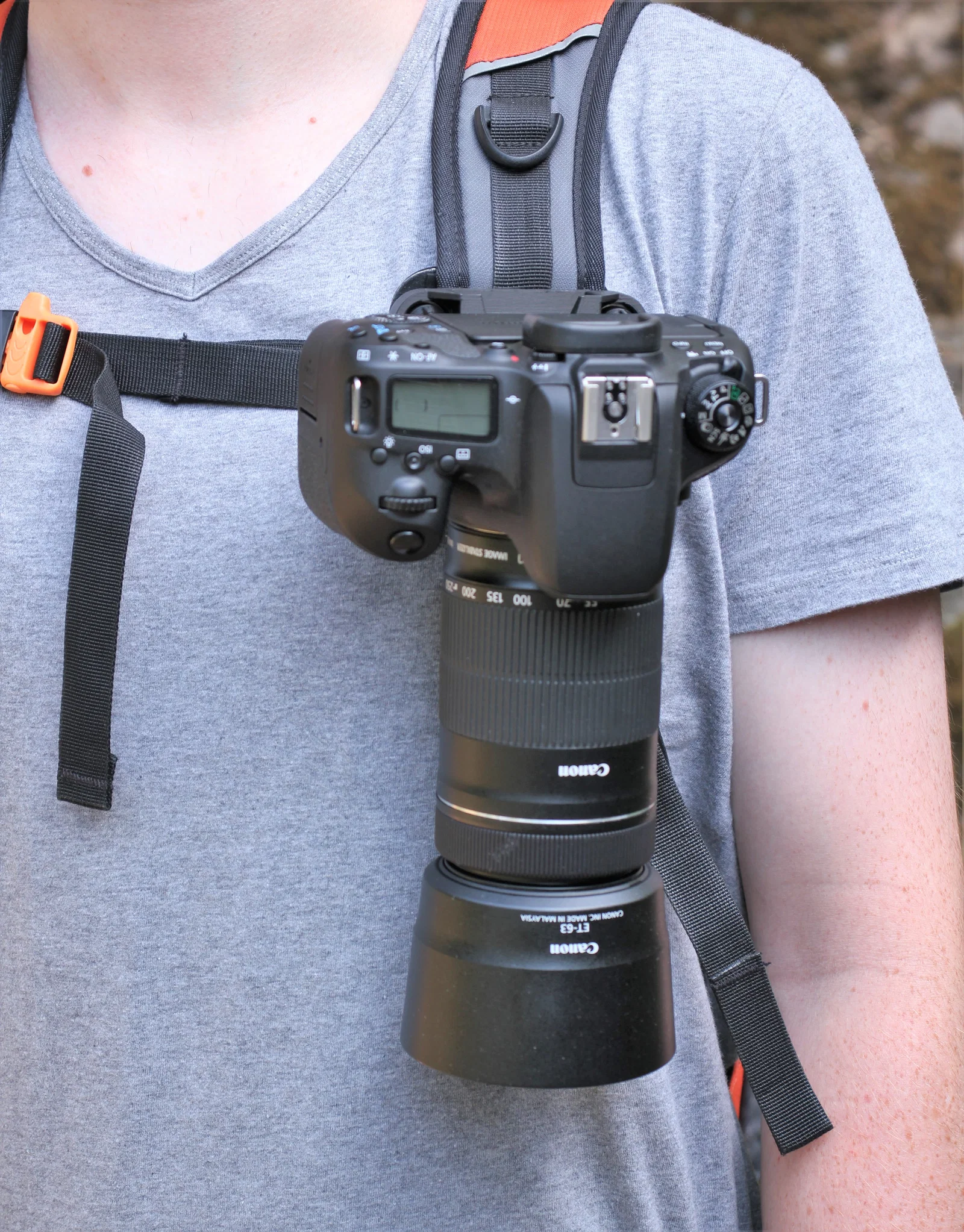

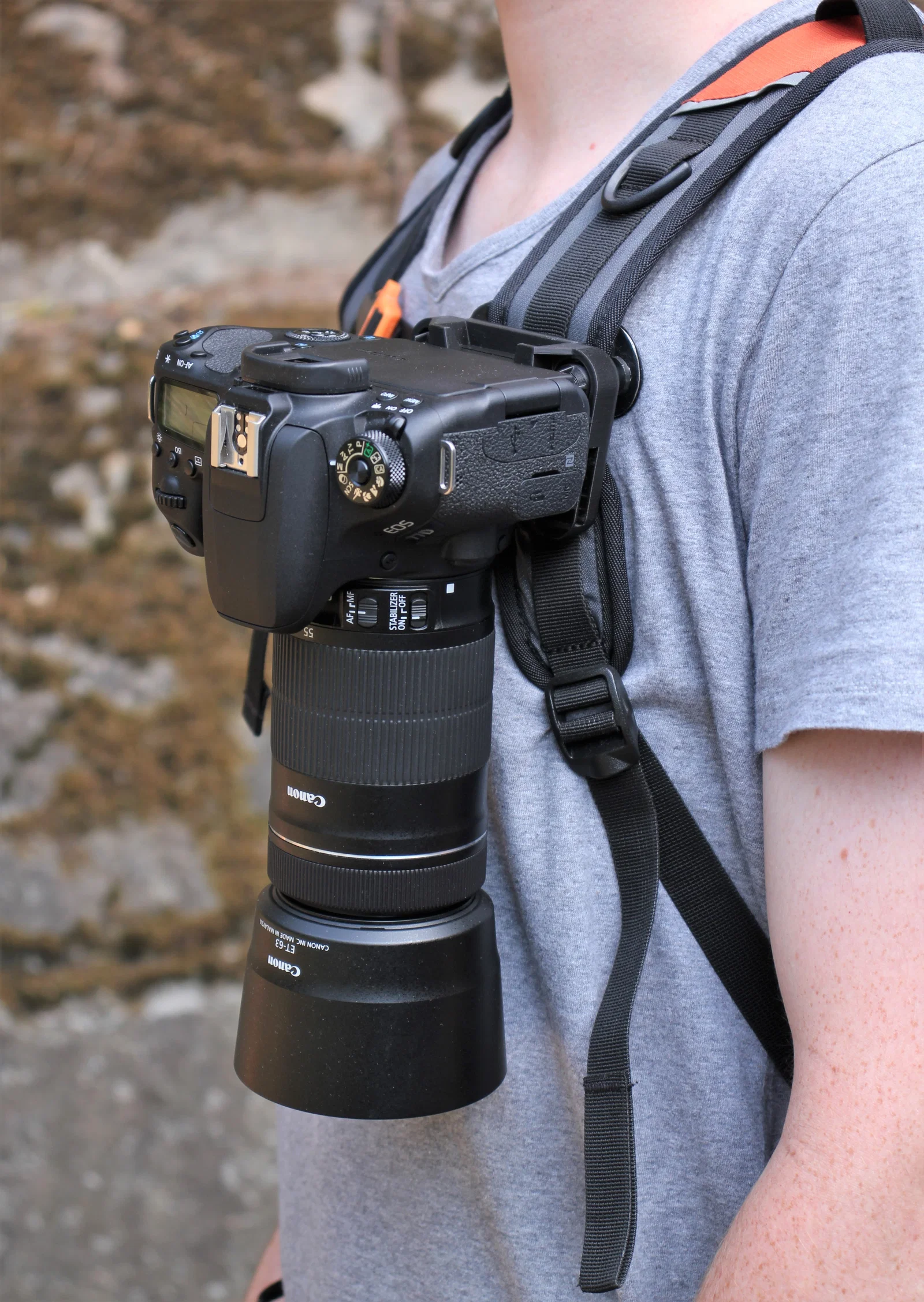

• Ngàm cứng cáp, chịu được các dòng DSLR nặng (Canon EOS 77D + ống kính zoom 55-250mm)
• Dễ dàng tháo lắp máy ảnh
• Cơ chế khóa ngăn máy ảnh bị tuột ra ngoài
• Có tấm kim loại bên trong để tăng độ bền cho phần đế (hotplate)

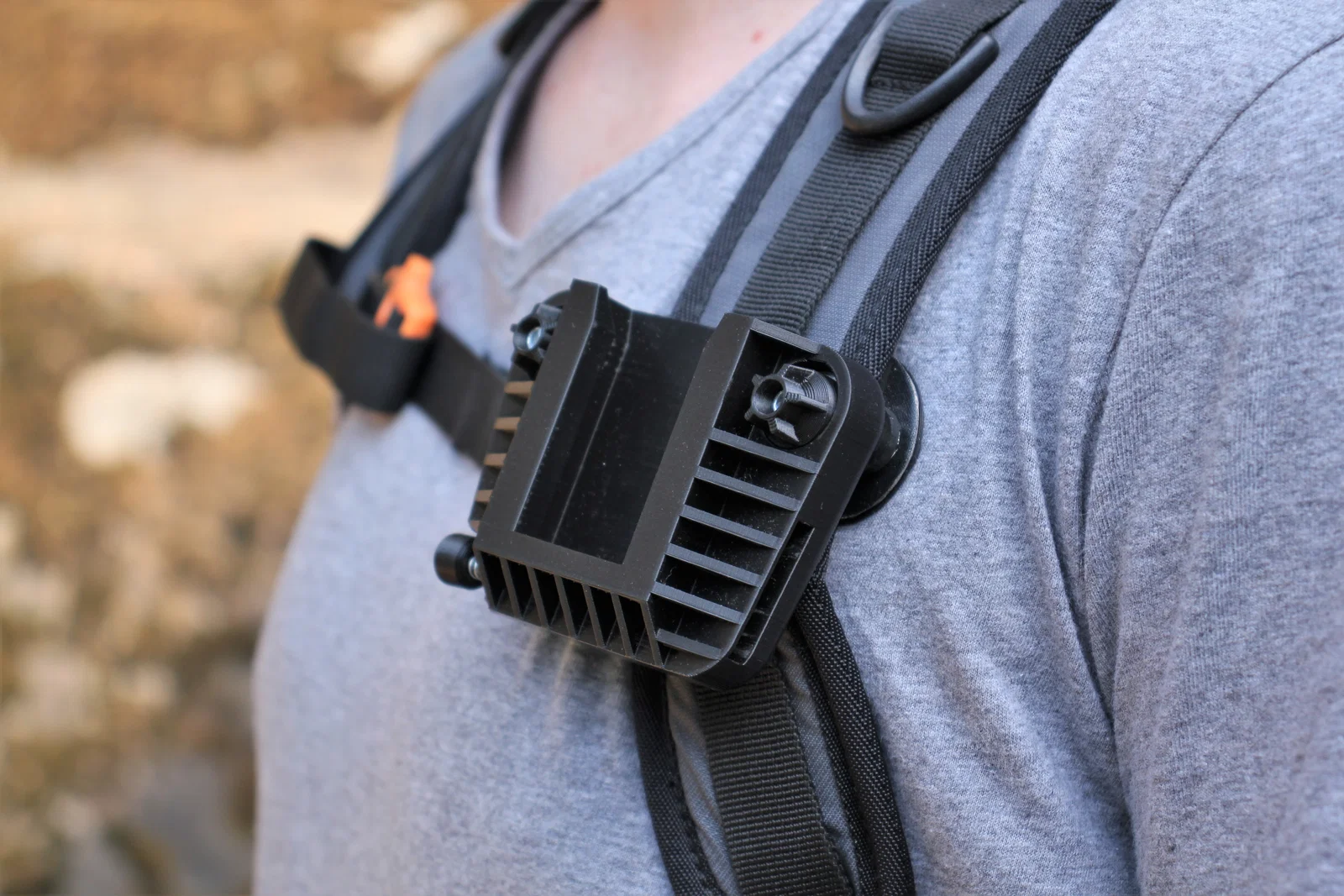

• Gắn được vào mọi loại quai đeo có chiều rộng tối đa 56mm và độ dày 15mm

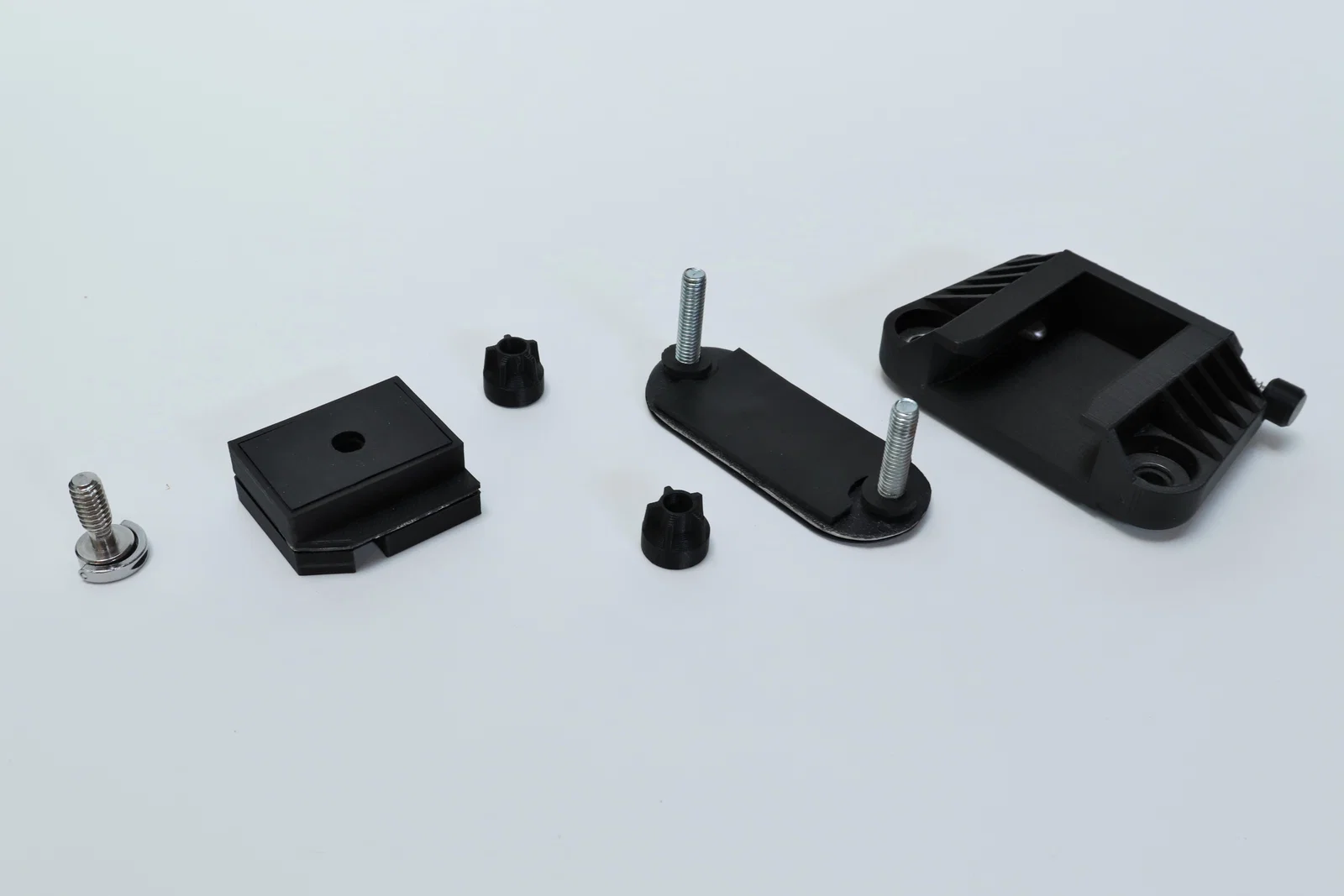

Phần cứng bổ sung (linh kiện không in được):

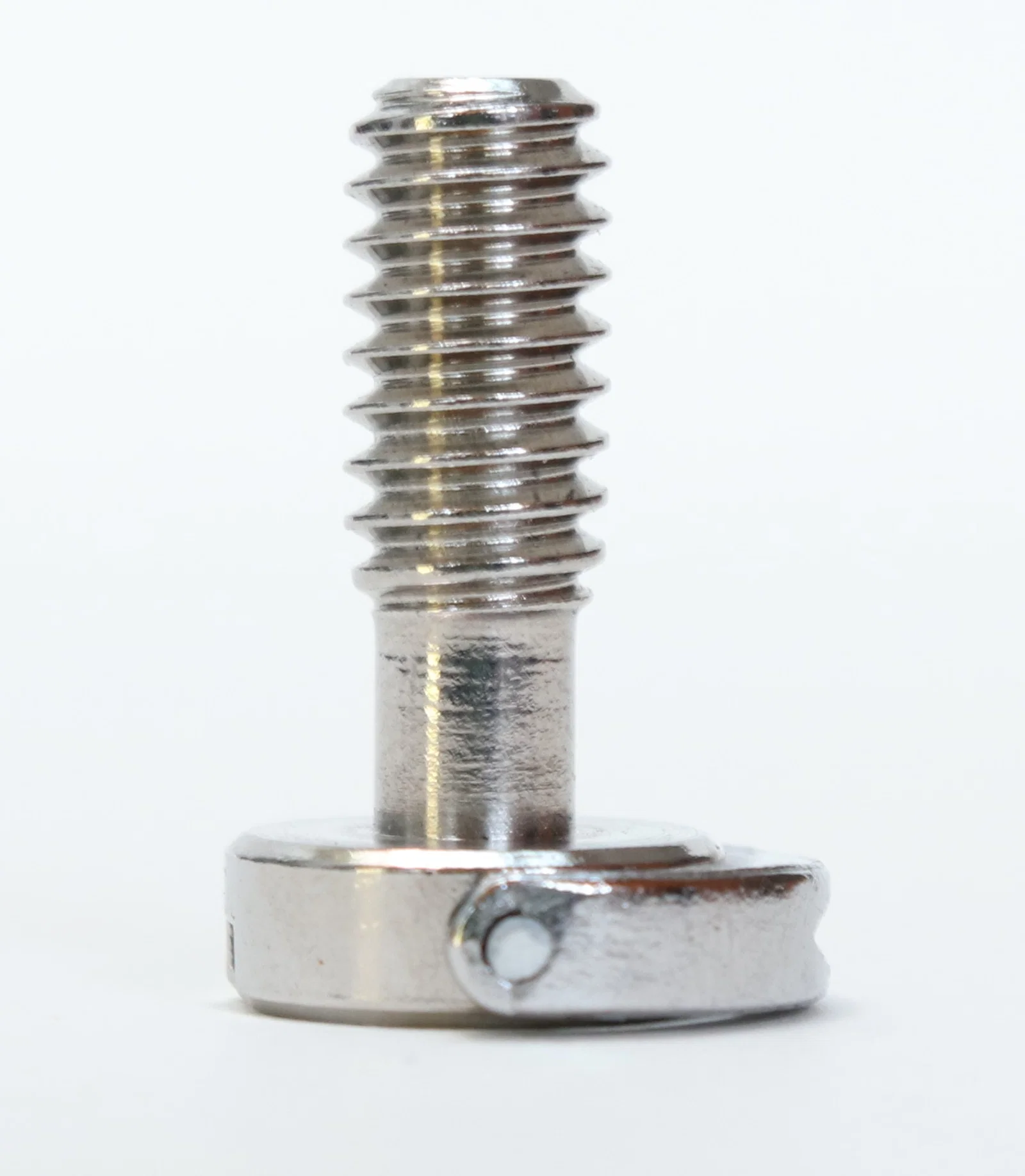

• 1 ốc máy ảnh/tripod 1/4' (kích thước chuẩn: tổng chiều dài 21mm, phần ren 12mm, thân 5mm, đầu cao 4mm đường kính 12mm)
• 2 bu lông M6 (dài khoảng 30mm, đầu phẳng có cổ vuông là lý tưởng nhất)
• 2 đai ốc M6
• 2 vòng đệm (đường kính ngoài tối đa 16mm)

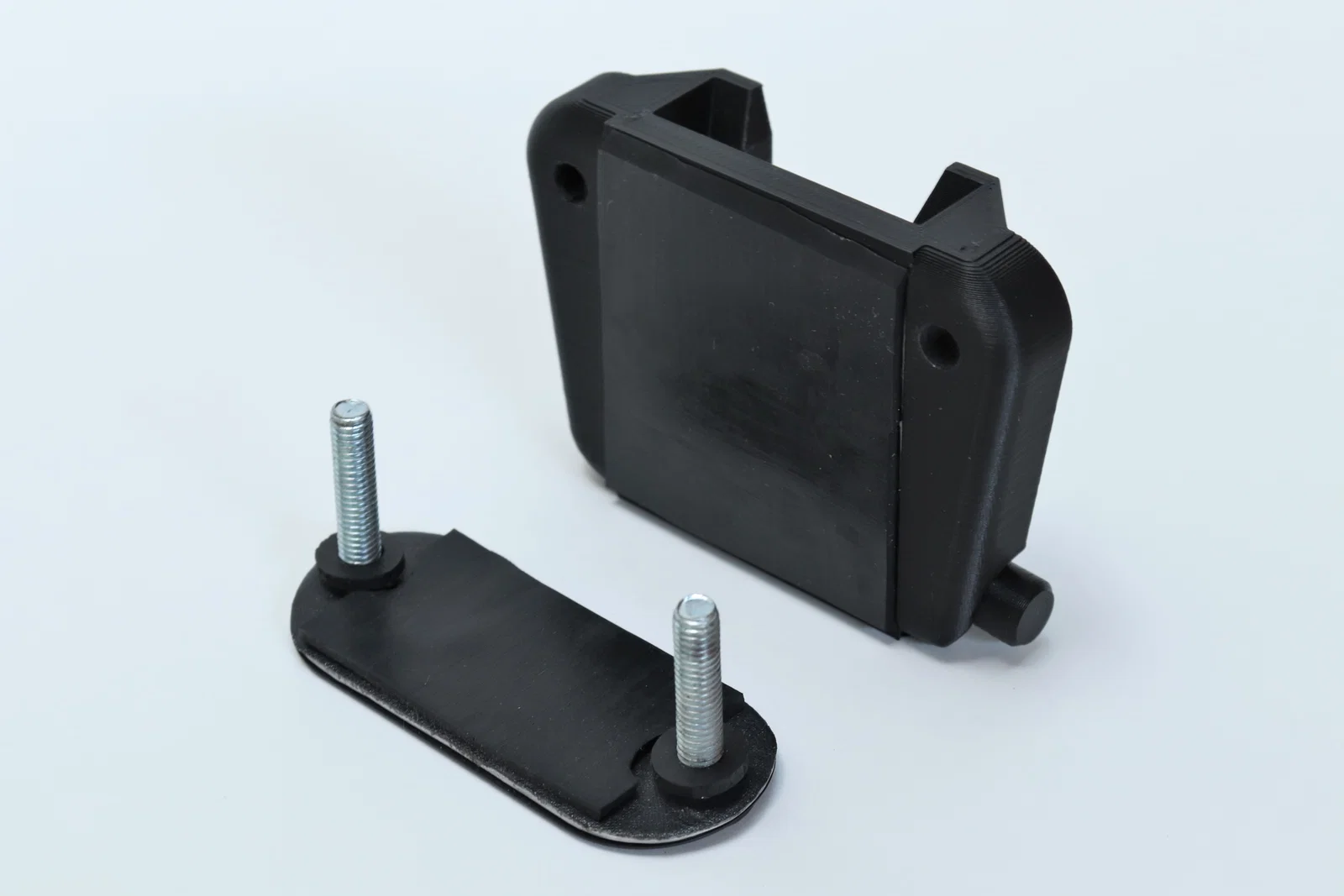

• Tấm kim loại dày khoảng 1.5mm để gia cố phần đế (xem hình) và tấm gắn phía sau (có thể in được)
• Tùy chọn: miếng cao su để chống trượt trên quai đeo ba lô và tăng độ bám cho đế máy ảnh

Phần cứng cho cơ chế khóa:

• Thanh thép hoặc dây thép cứng (đường kính khoảng 3mm) làm chốt khóa (xem hình)
• Lò xo nhỏ lấy từ bút bi

LƯU Ý: Một vài hướng dẫn lắp ráp:

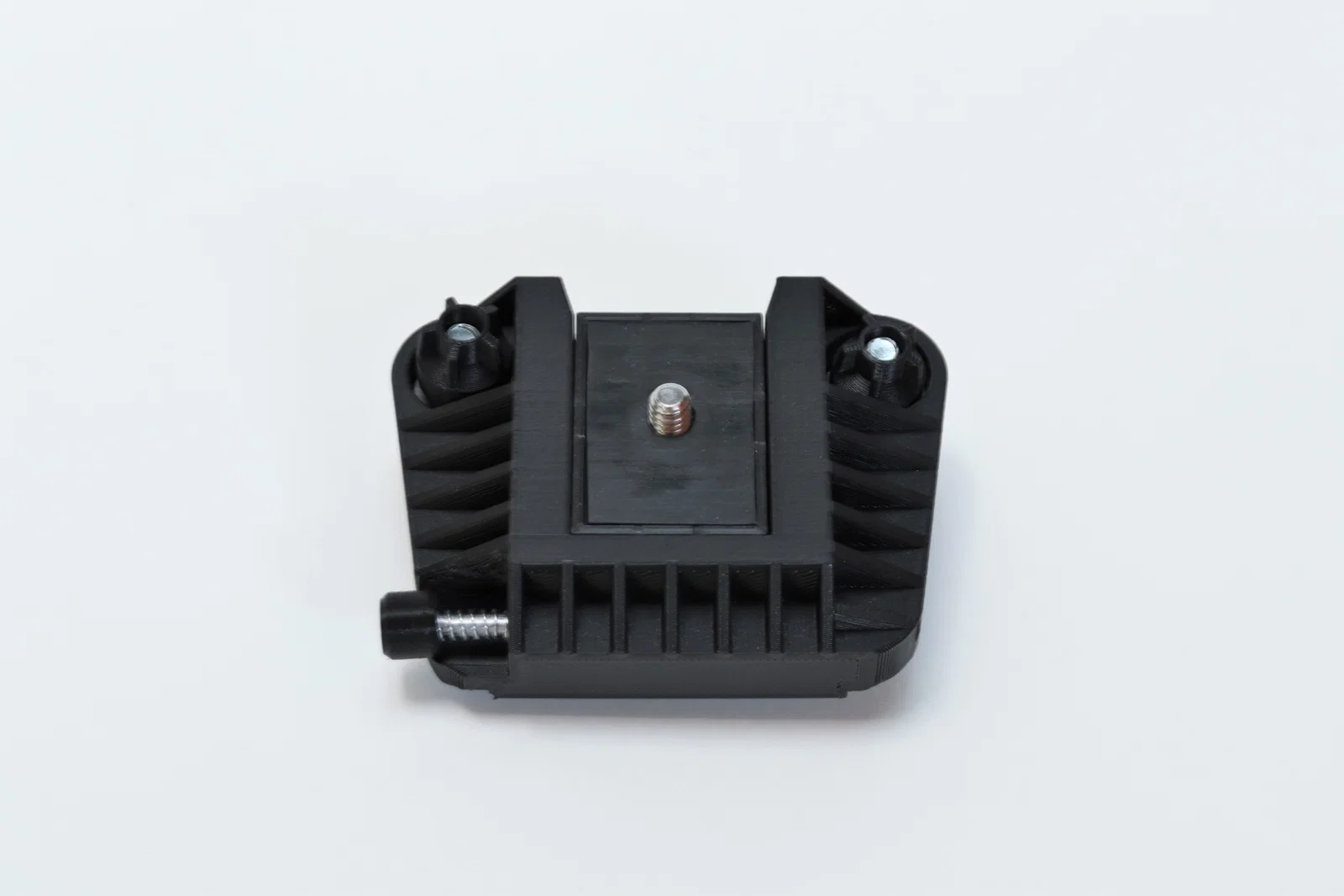

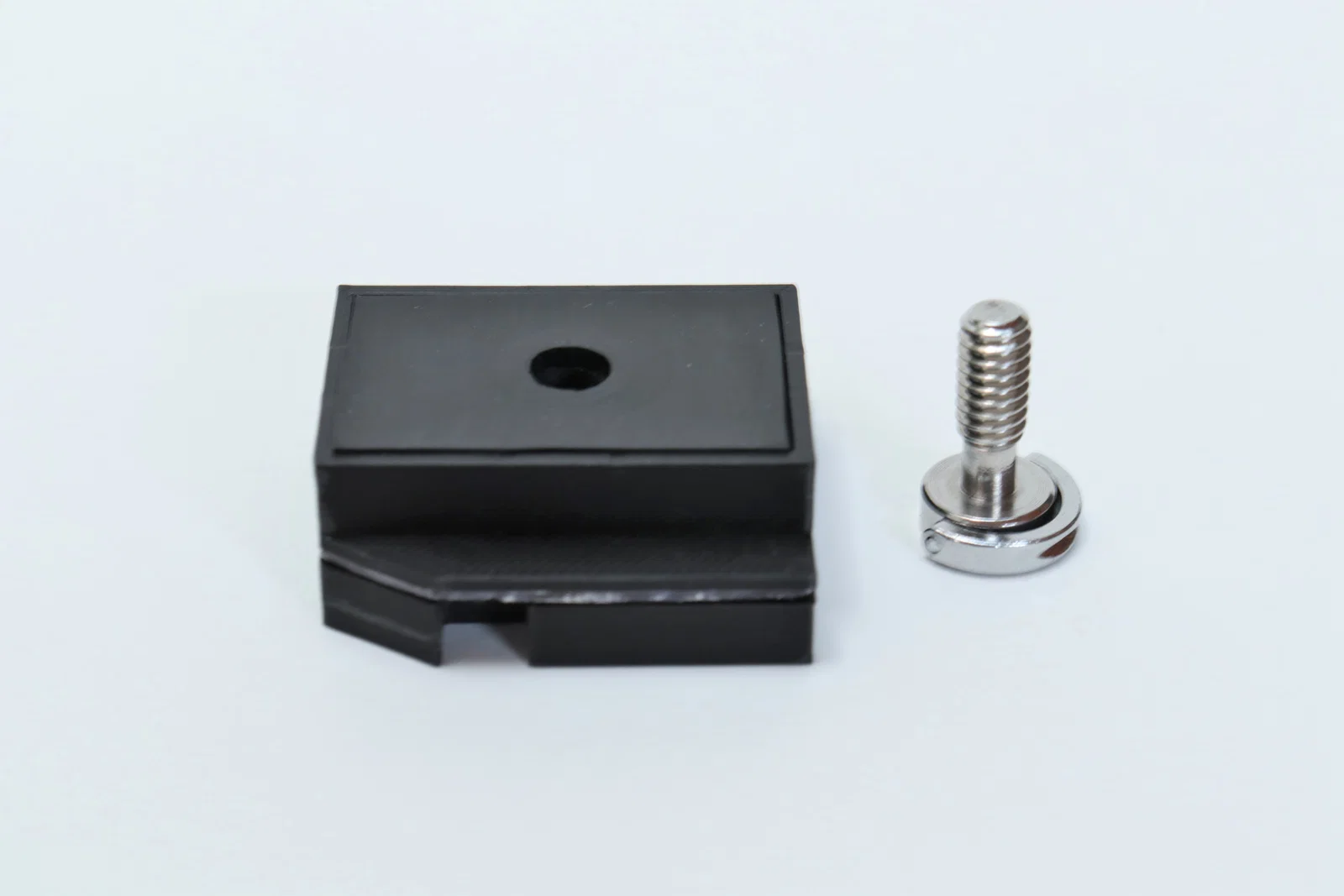

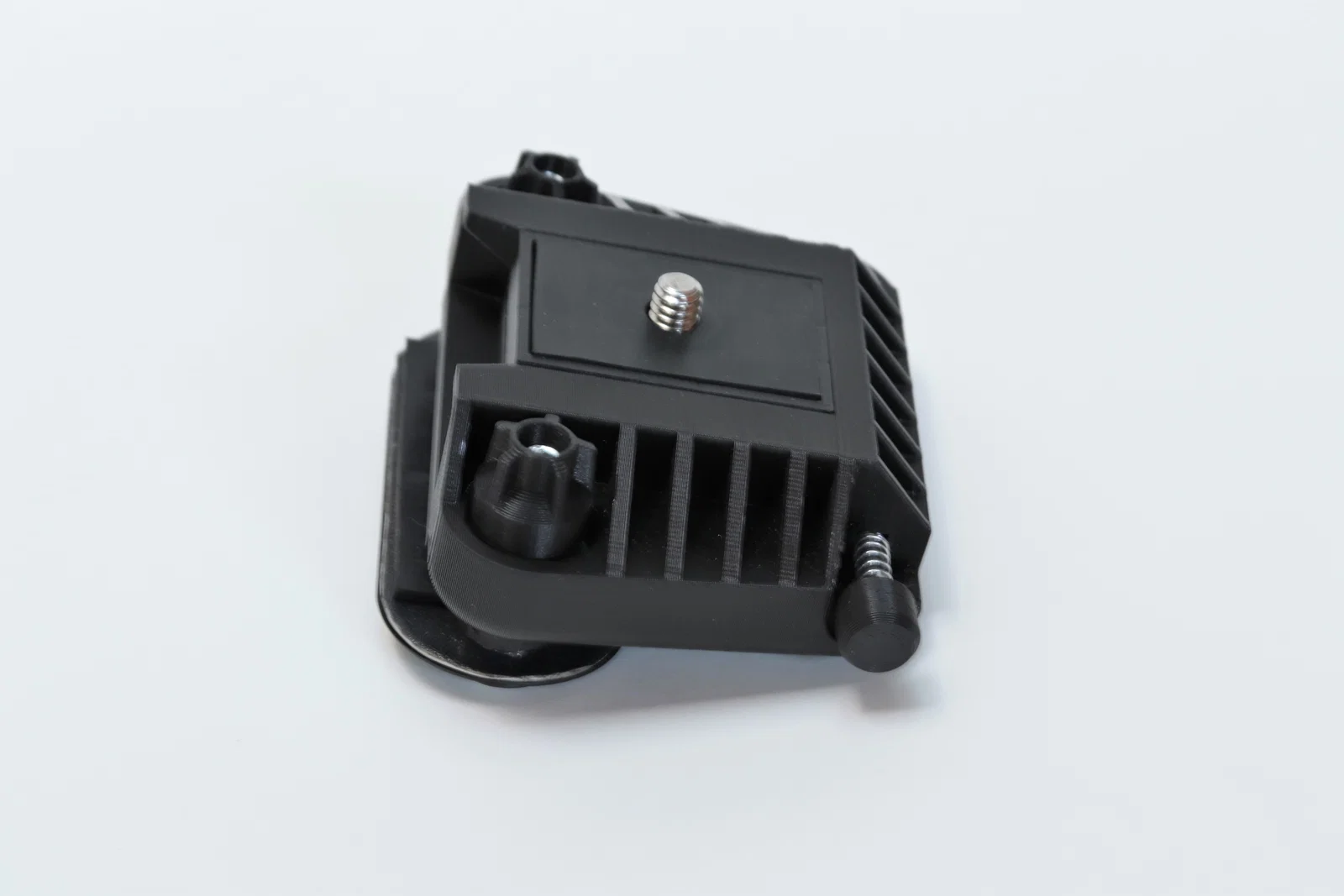

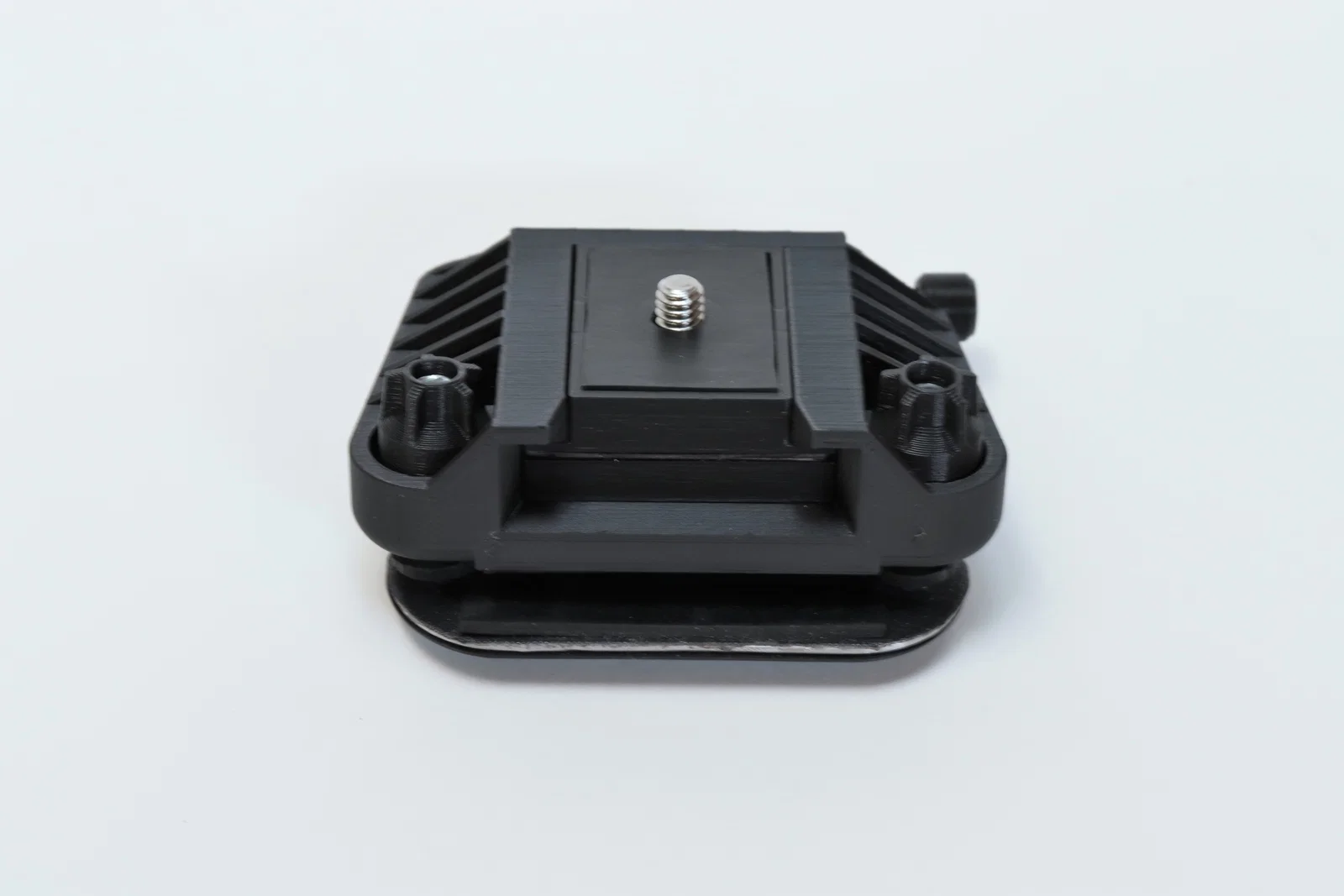

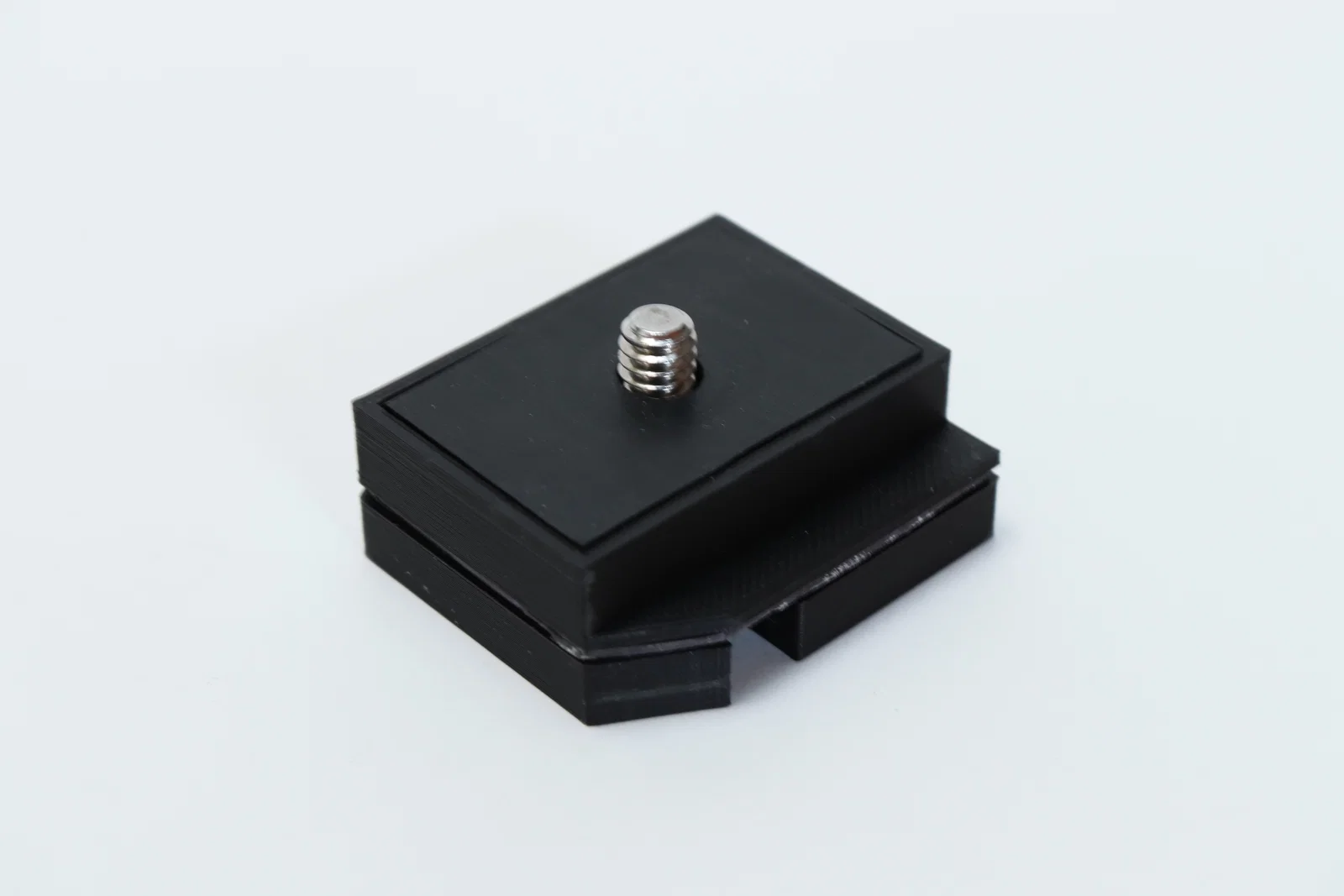

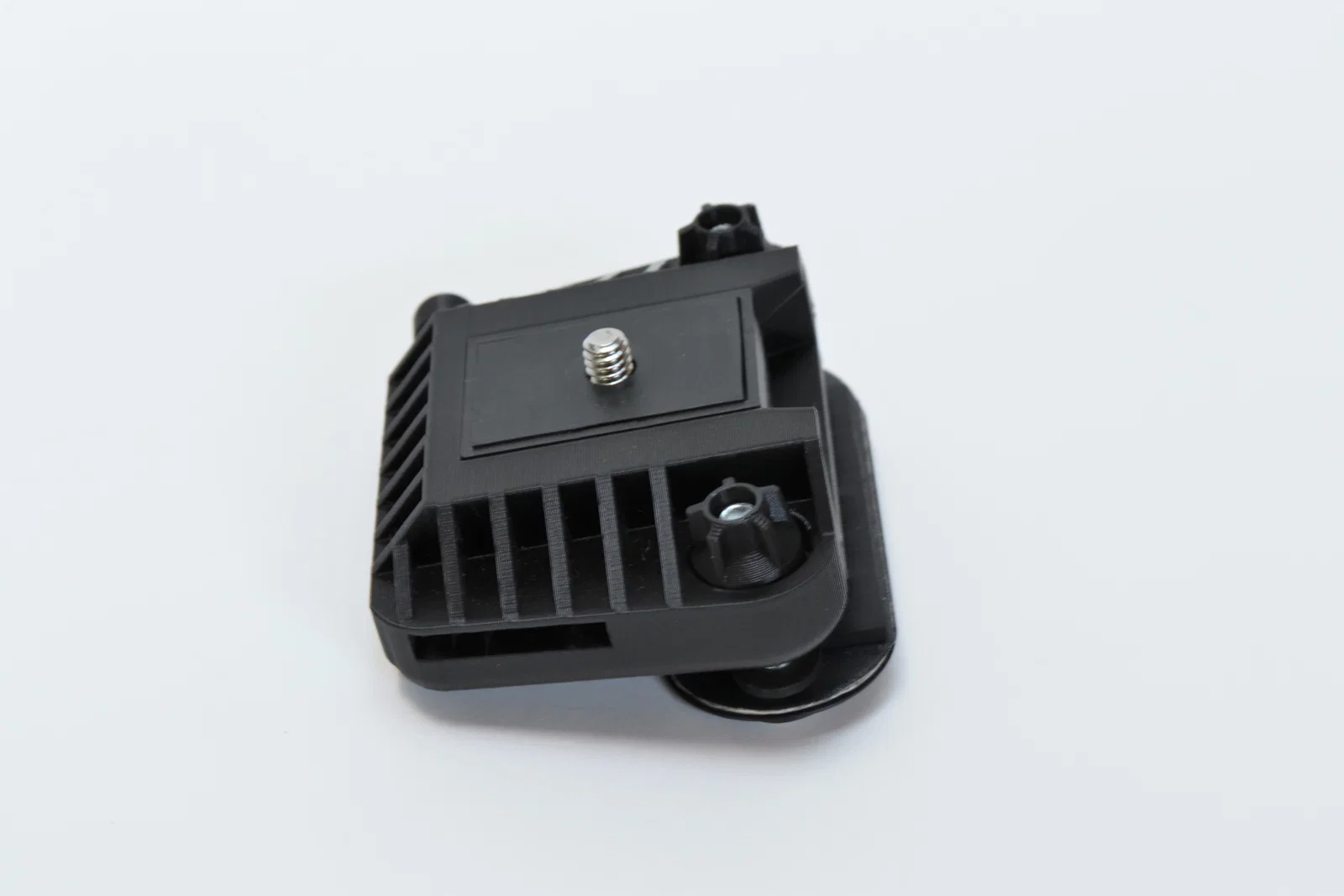

• Đế máy ảnh (Hotplate): Tấm kim loại không bắt buộc phải có nhưng nó giúp bảo vệ máy ảnh không bị rơi nếu phần hotplate in bằng nhựa bị gãy. Để lắp, hãy làm theo kiểu kẹp bánh mì: "Hotplate_Bottom.stl" -> băng dính hai mặt -> tấm kim loại -> băng dính hai mặt -> "Hotplate_Top.stl" -> băng dính hai mặt -> miếng cao su. Cuối cùng vặn ốc tripod 1/4'. Tổng độ dày phần đế không quá 8.88mm.

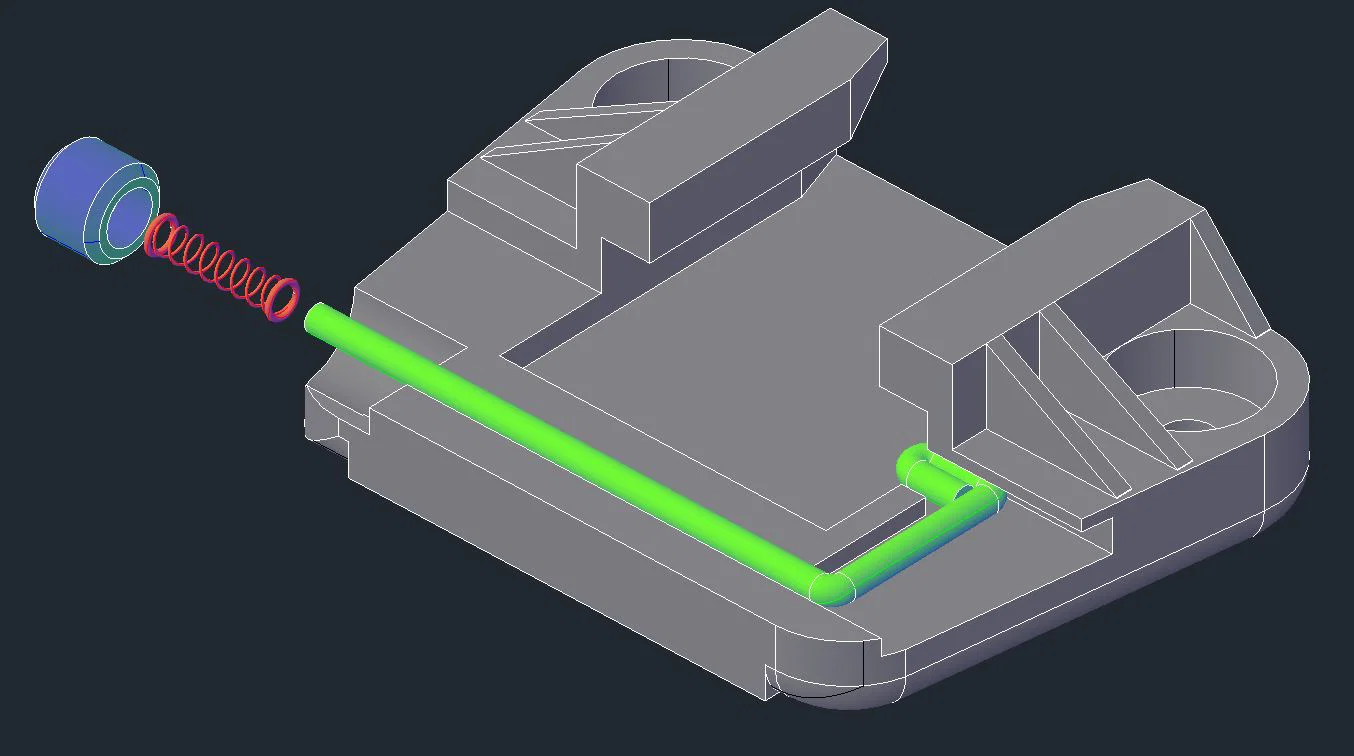

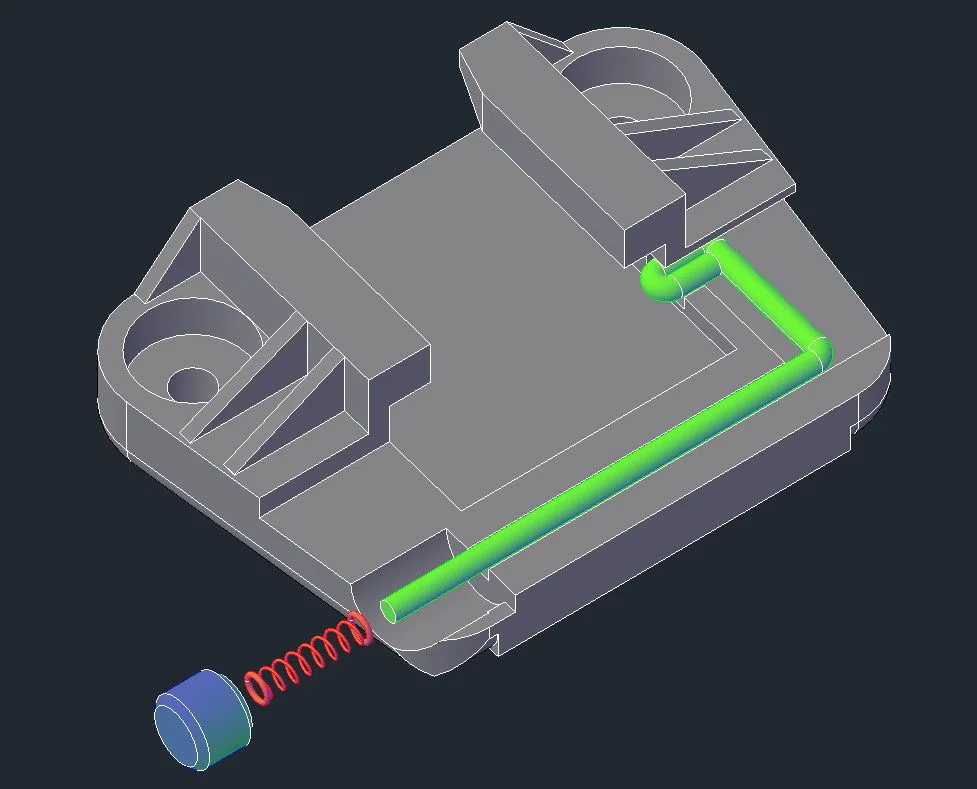

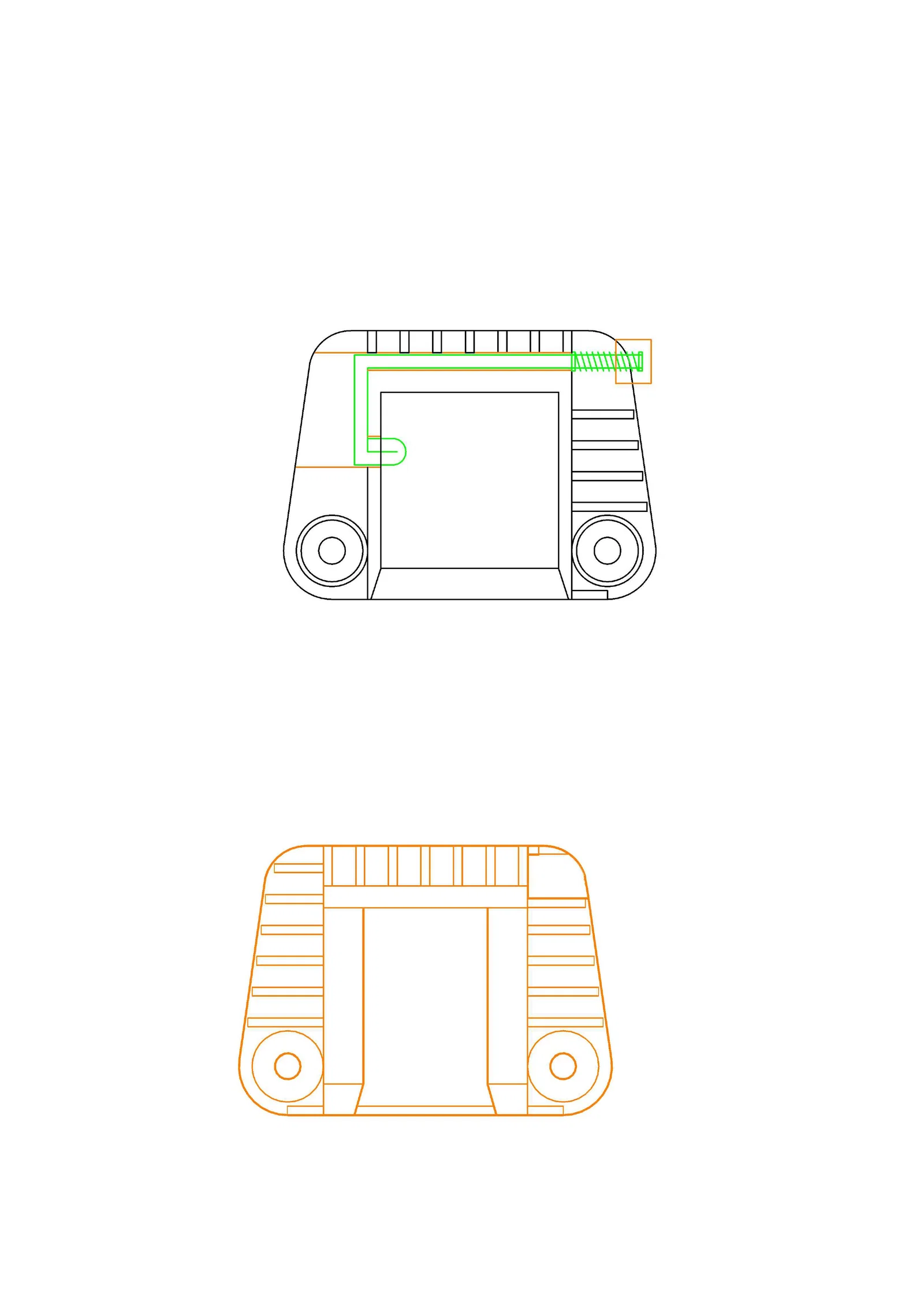

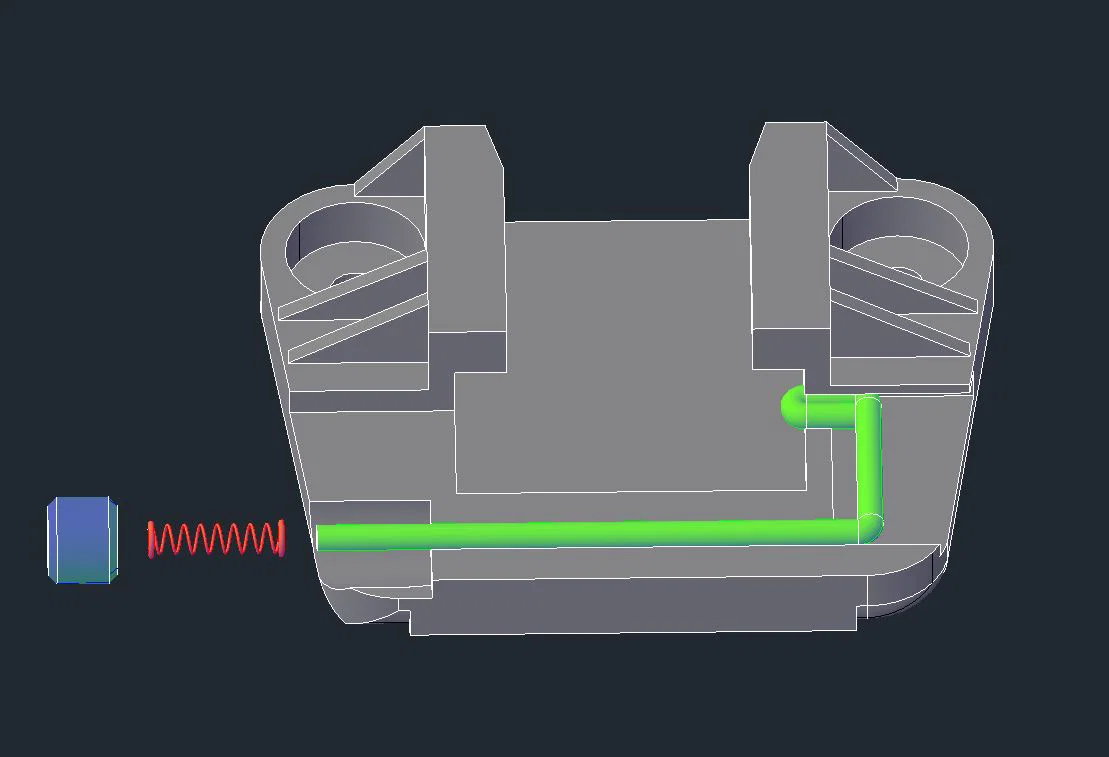

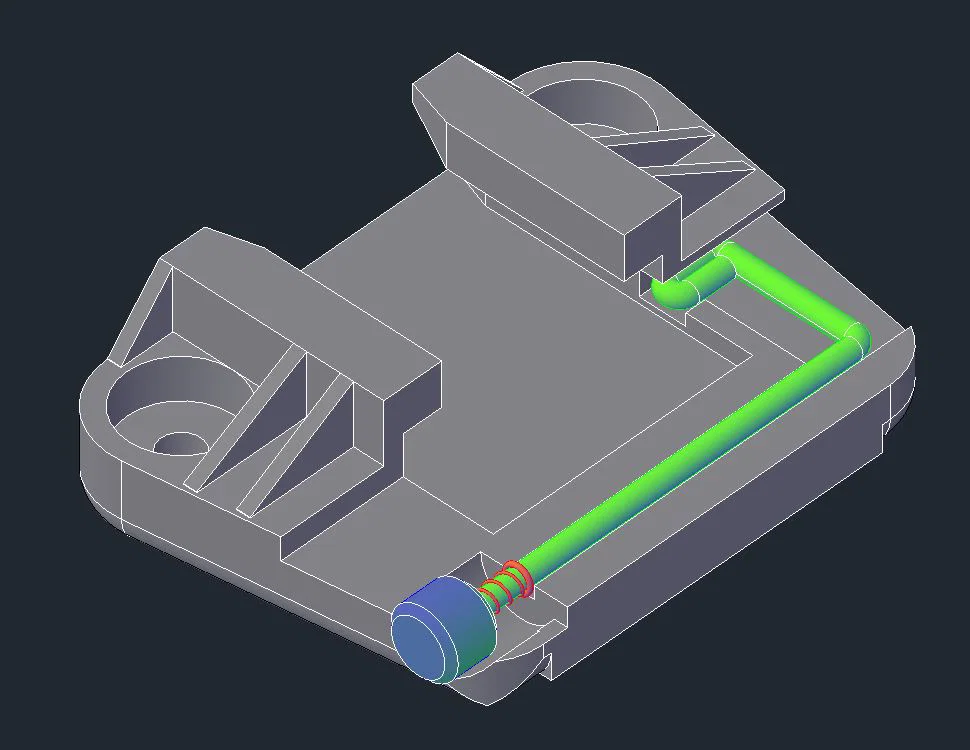

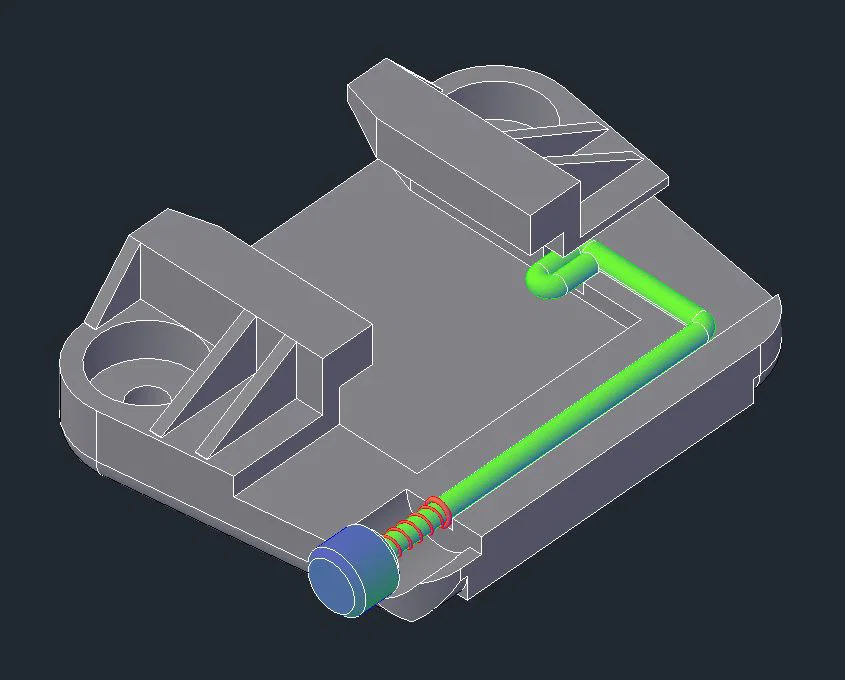

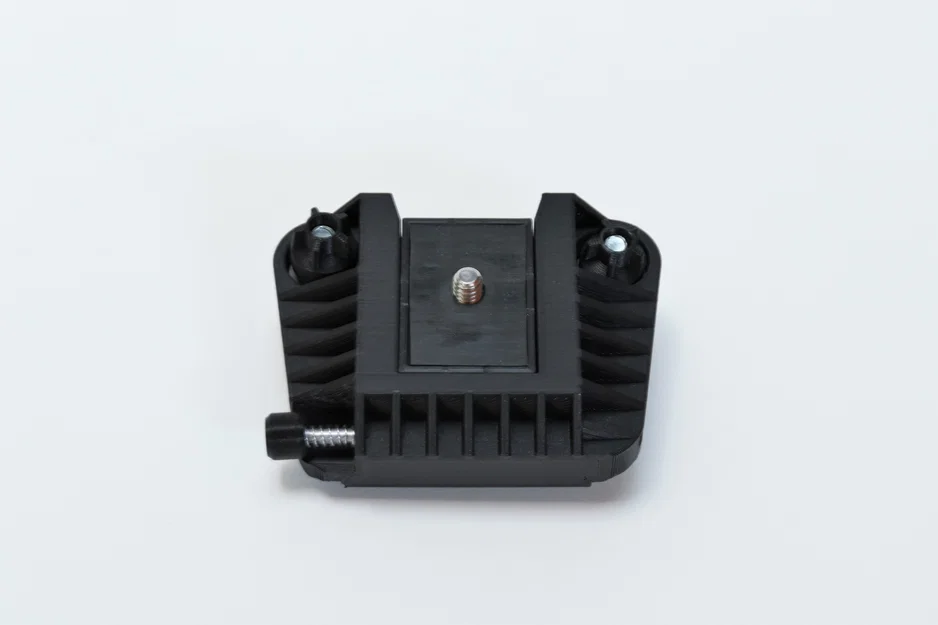

• Cơ chế khóa: Phần "Mount_top_v1.1.stl" có ba vị trí quan trọng: lỗ vuông bên trái cho nút nhấn, khe bên phải để luồn thanh thép và lỗ bên trong ngàm để thanh thép chốt giữ máy. Để uốn thanh thép, hãy in file "Camera_Mount_A4_1.1Scale.pdf" trên giấy A4 ở tỷ lệ 100% rồi uốn theo hình vẽ. Sau đó luồn lò xo vào đầu thanh thép và dán/ép nút "Button_Lock.stl" vào.

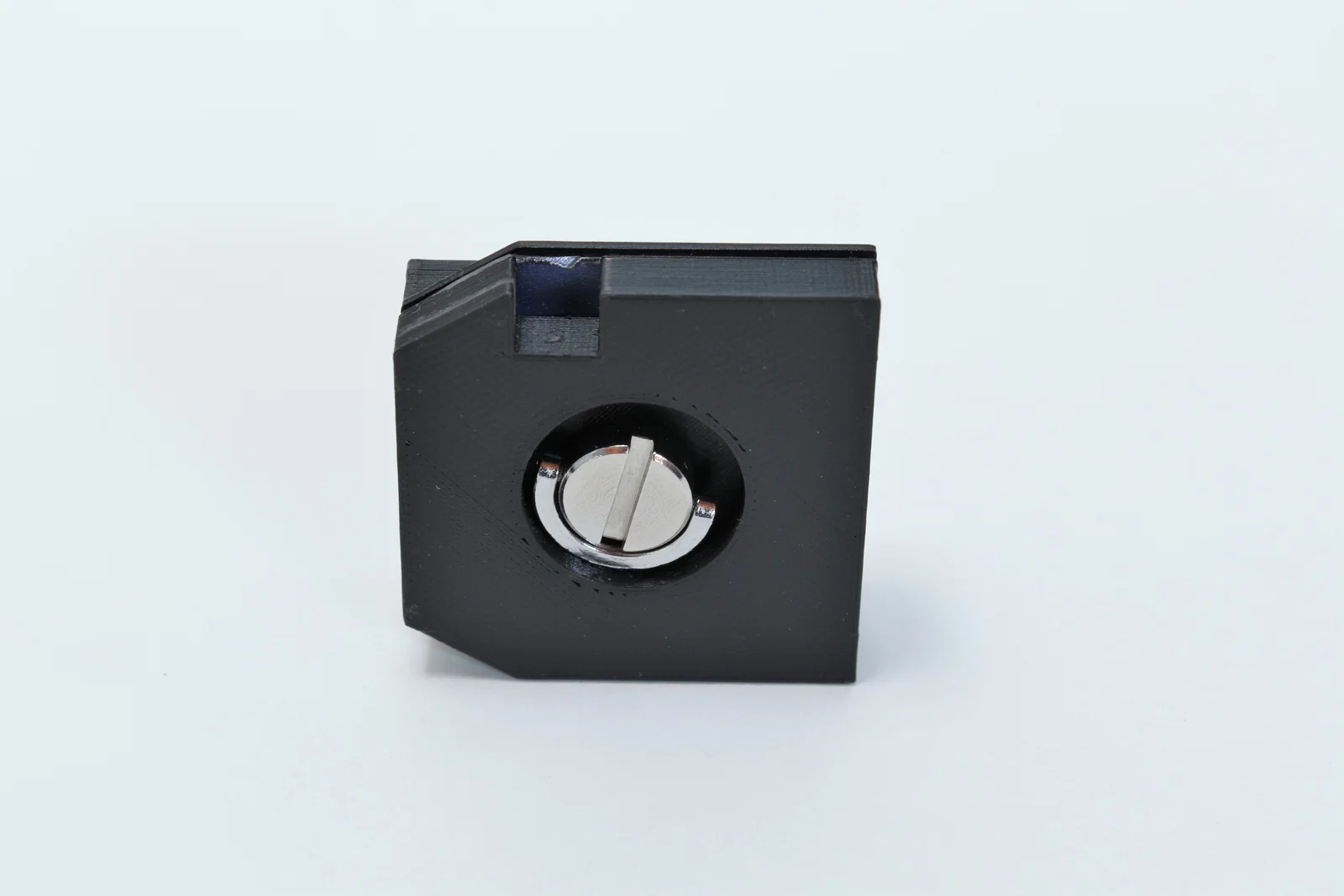

• Tấm ốc ("Mount_Bottom_v1.1.stl"): Dùng chi tiết in làm khuôn để cắt miếng kim loại dày 1.2mm. Khoan lỗ nhỏ hơn cổ bu lông rồi đóng nhẹ bu lông vào. Đảm bảo bu lông xuyên qua phần in trước khi đóng vào kim loại để giữ chúng cố định, không bị xoay khi vặn đai ốc.
• Nắp đai ốc ("Nut_Cover.stl"): Đóng nhẹ đai ốc M6 vào, nếu chật quá thì có thể in lại với kích thước lớn hơn một chút.
• Miếng đệm cao su: Cắt cao su dày 2mm dán vào mặt sau của "Mount_top_v1.1.stl" và tấm kim loại của phần đế.

Thông tin in ấn:

Đã in trên máy Prusa i3 MK3S, chất liệu PLA, lớp in 0.2mm, 4 đường tường (perimeters) để tăng độ cứng. Phần ngàm chính được in đứng để tối ưu độ bền cho phần tiếp nhận đế máy.

CẢNH BÁO: Tự chịu trách nhiệm khi sử dụng. Hãy luôn dùng dây đeo dự phòng để tránh rơi máy trong trường hợp ngàm bị hỏng. Mình không chịu trách nhiệm cho các hư hỏng thiết bị của bạn. Chúc các bạn vui vẻ và hãy cẩn thận nhé ;)

Đây là thiết kế của riêng mình và có thể tìm thấy trên Thingiverse thing:3771579.
