Núm vặn Trimpot Nhiều Vòng (Multiturn Trimpot Knob)

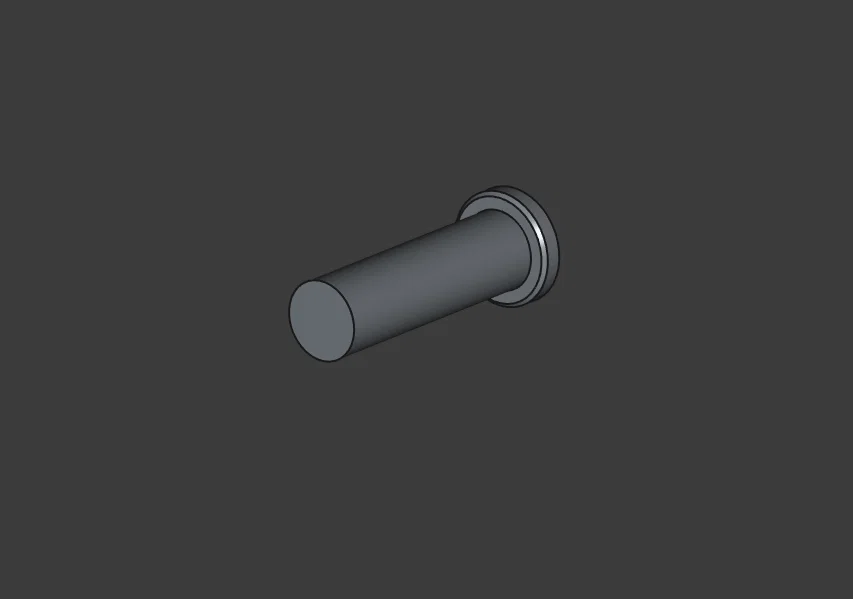

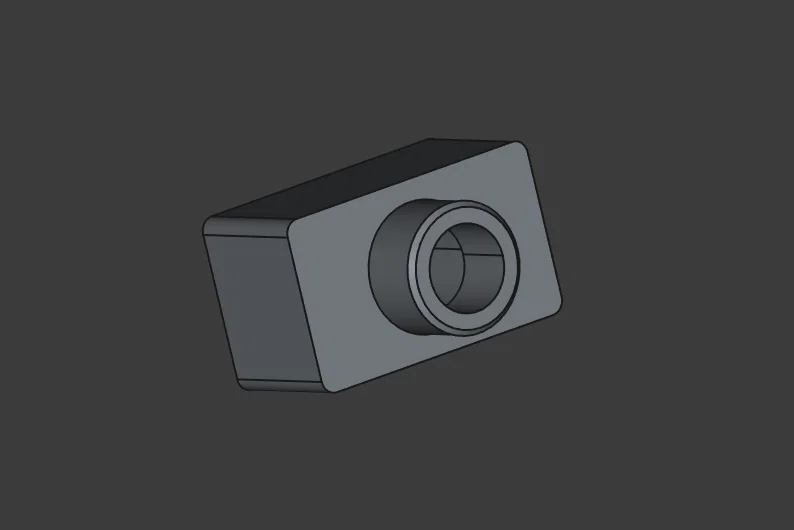

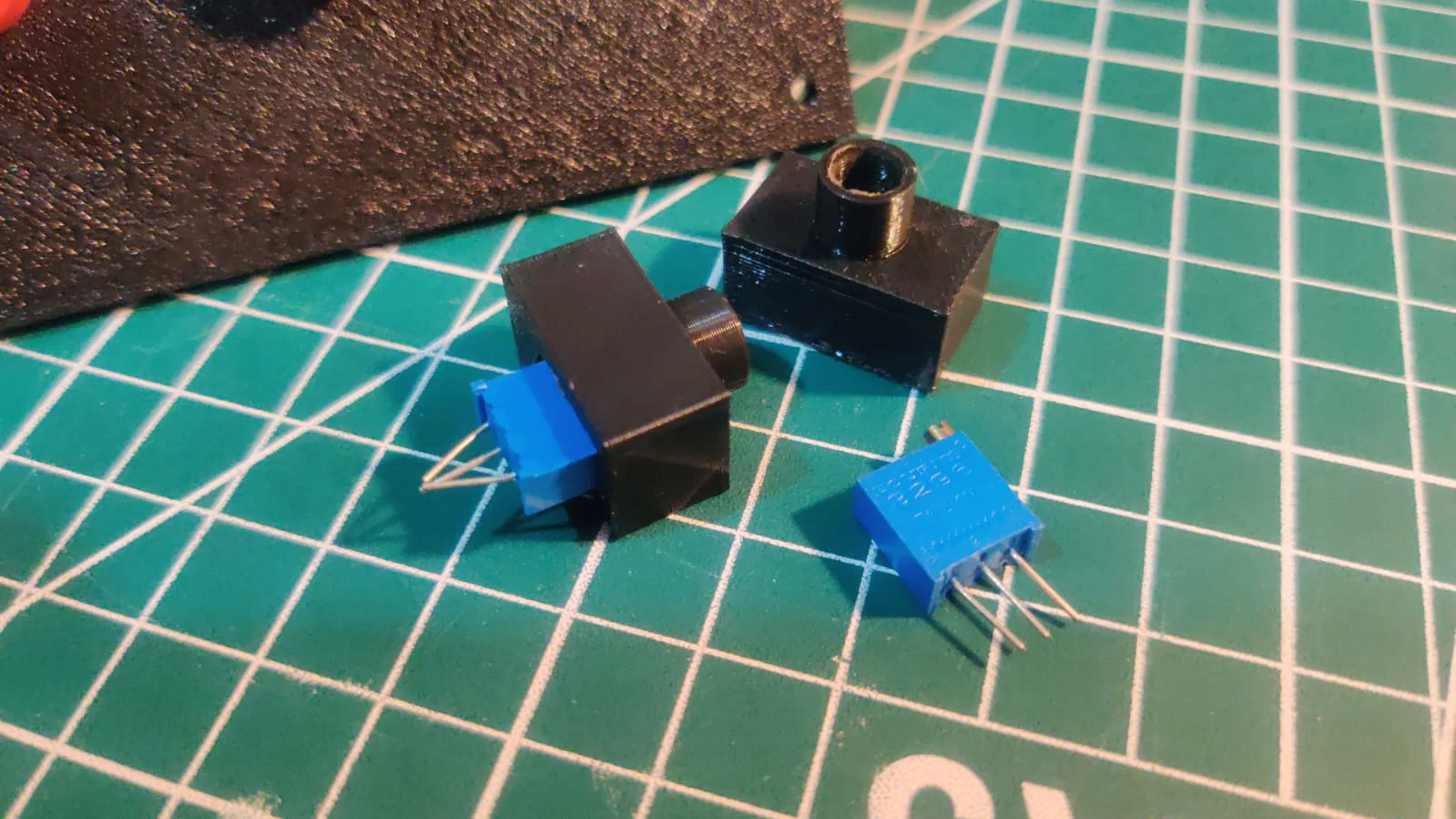

Đây là mẫu đầu tiên của mình, mình thiết kế bằng FreeCAD.

Câu chuyện phía sau:

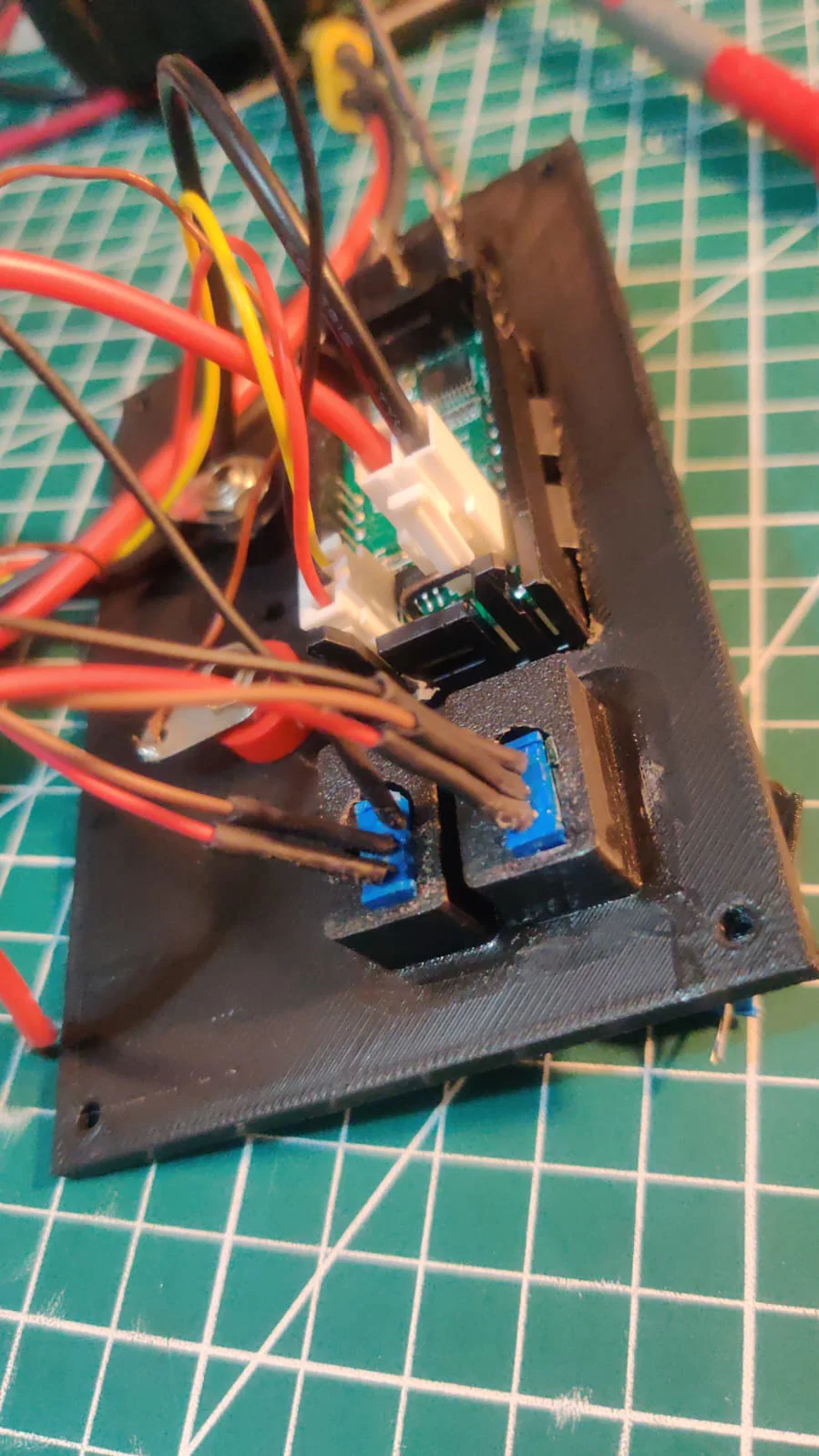

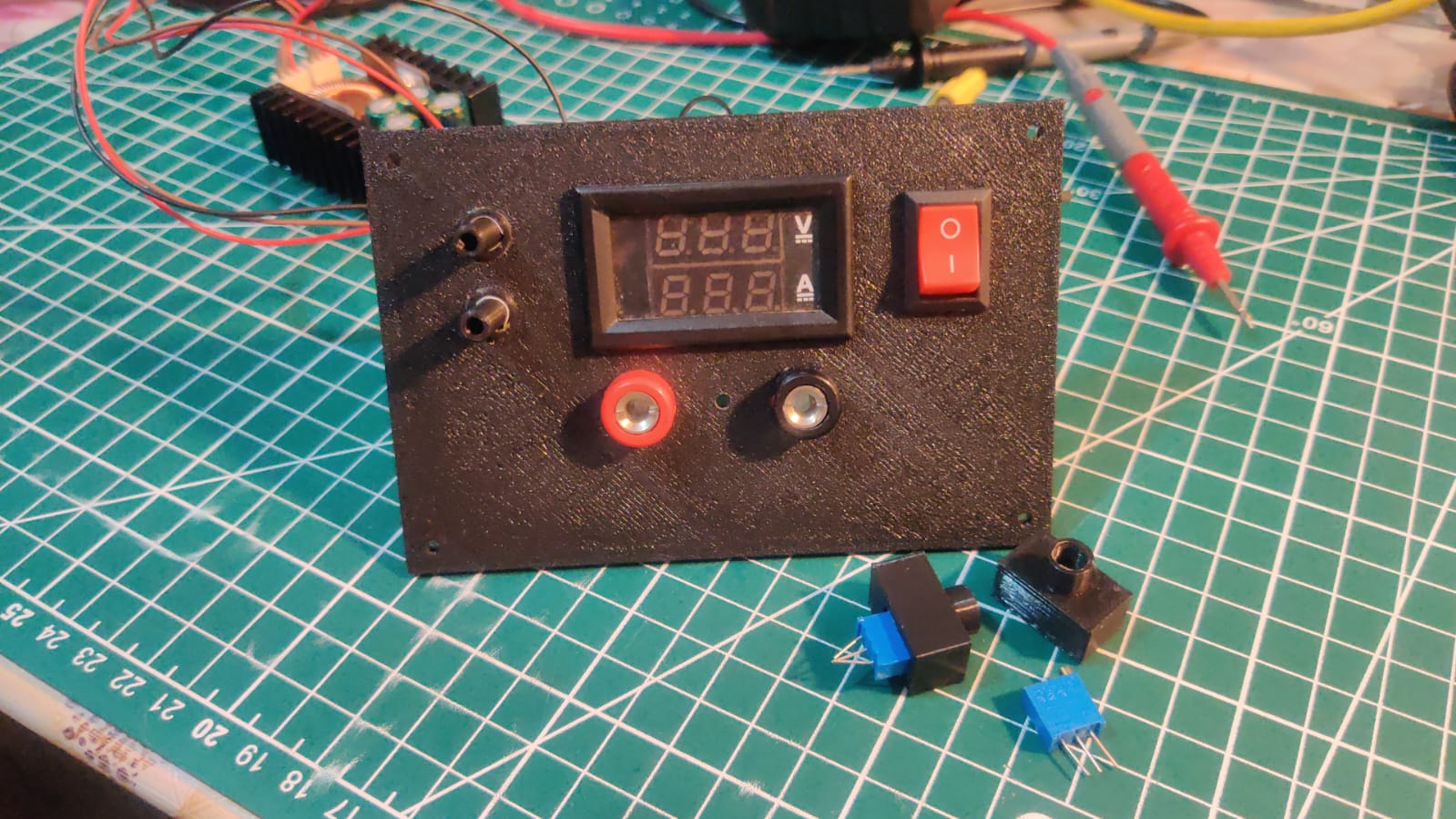

Mình đang làm một Bench Power Suply với bộ Buck converter 300W mình để dành sẵn. Vấn đề là nó có mấy con trimpot nhỏ để chỉnh Voltage và Amps. Mấy cái này chỉnh bằng tay khá khó, thường phải cần một cây tua vít nhỏ mới xoay được.

Vậy nên mình lên mạng tìm mua trimpot loại to, nhưng trimpot to thì mắc quá. Mình tìm thử xem có cái gì gắn lên trimpot nhỏ để làm nó “to” lên, đủ để xoay bằng tay mà không cần dụng cụ. Tìm hoài không thấy gì, nên mình dành nguyên một ngày để làm mấy cái này.

Mấy cái này chưa phải hoàn hảo vì mình còn rất mới với 3D printing. Nhưng cũng làm xong việc.

Mình đính kèm link video YouTube, video đó không nói trực tiếp về cái núm này, mà là cách chỉnh một núm single turn bình thường thành loại multi turn. NHỚ XEM. Xem xong bạn sẽ hiểu cách chuẩn bị món này sau khi in.

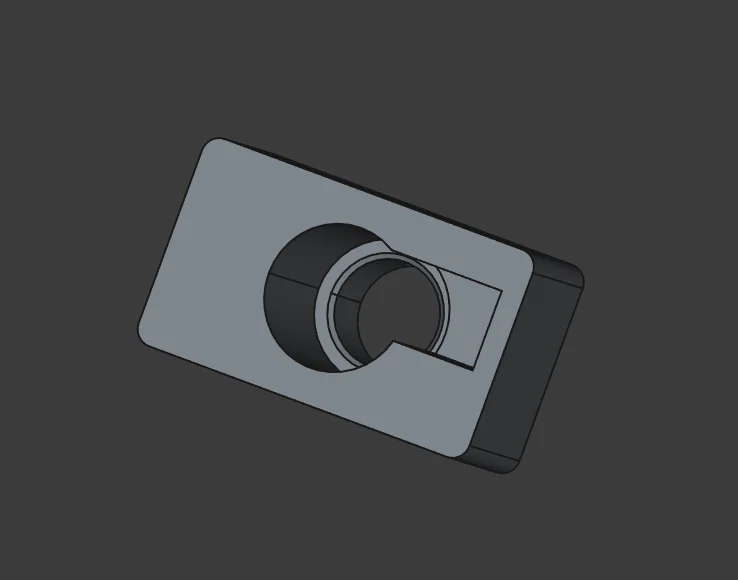

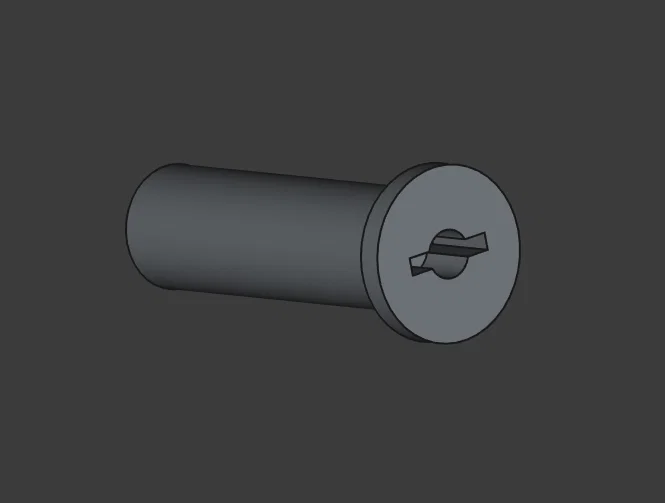

Về cơ bản bạn sẽ cần đặt một miếng thiếc hoặc nhựa mỏng (~0.5mm) và rất nhỏ (khoảng 2mm x 1.5mm) (kiểm tra thử, nó phải đủ để xoay được con ốc nhỏ của trimpot). Nhét miếng đó vào phần rãnh bên trong của núm và thử.

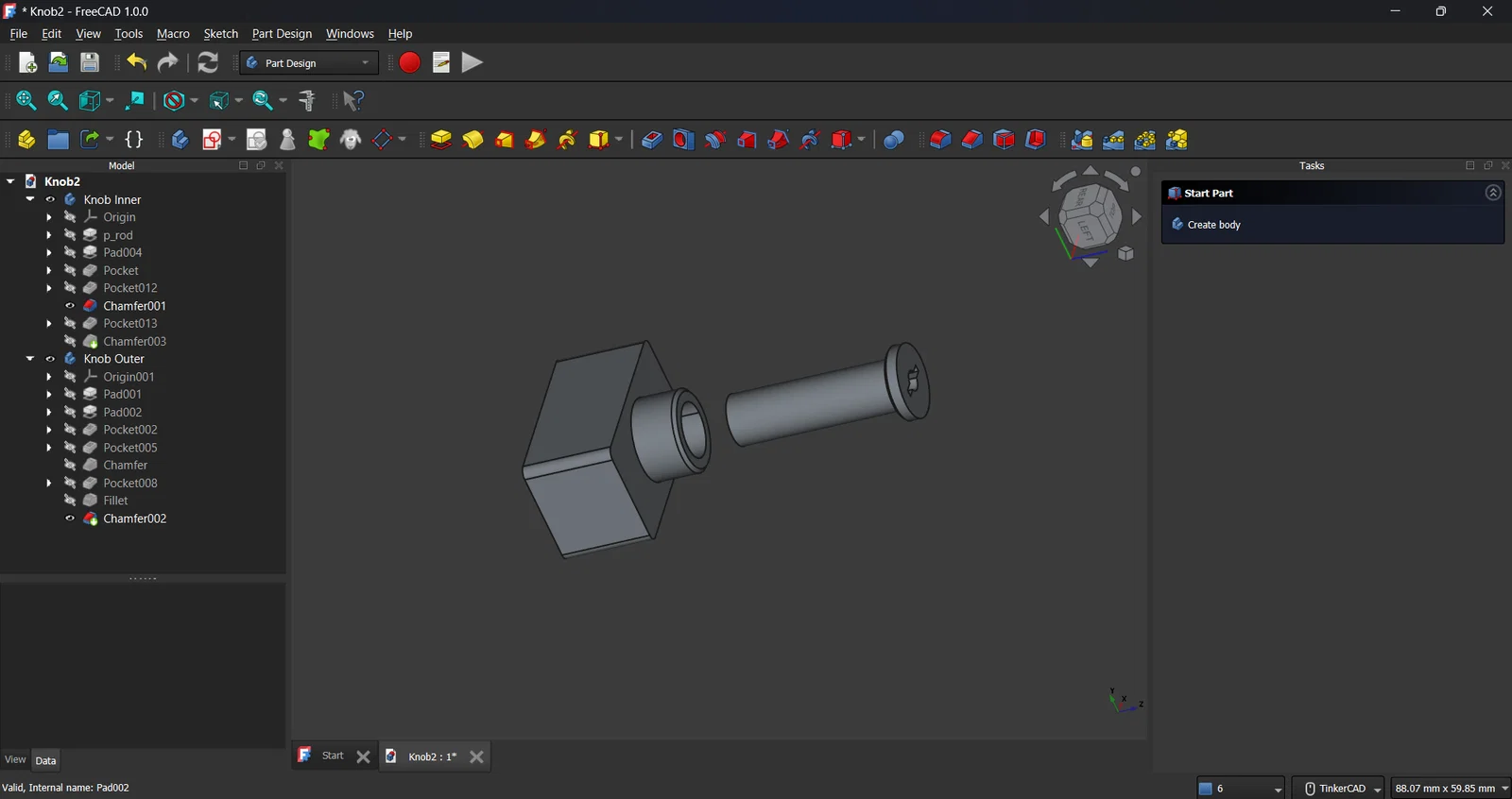

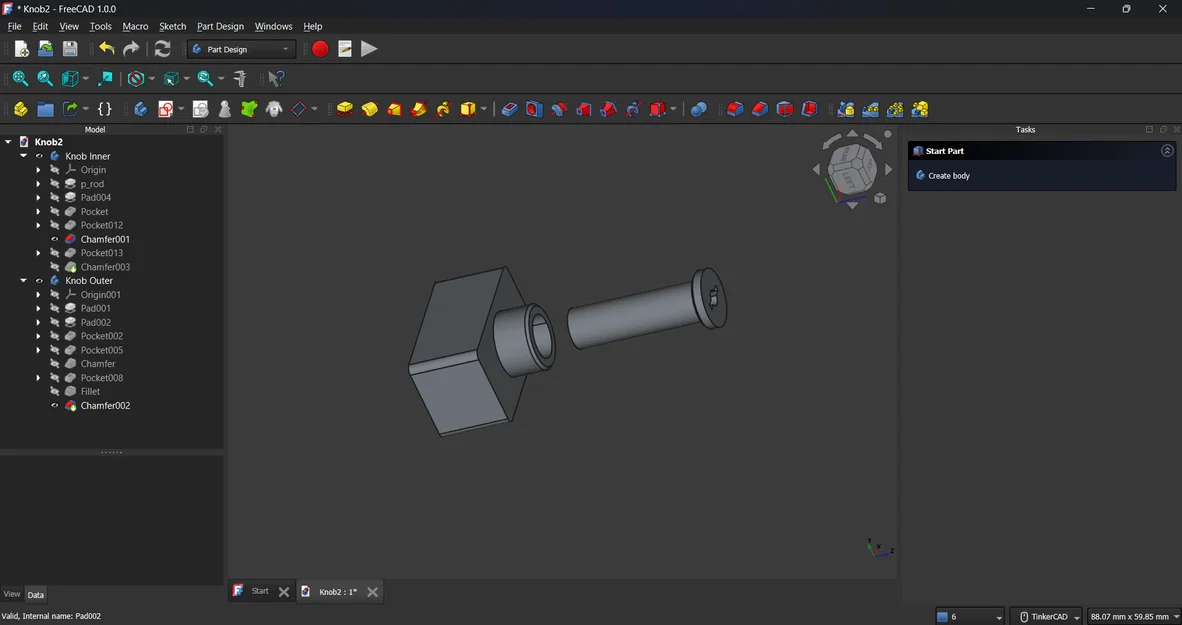

Mình cũng có thêm file FreeCAD, nếu bạn muốn chỉnh sửa.

Hy vọng mình sẽ làm một video hướng dẫn từng bước. Trước mắt thì chúc bạn in vui vẻ!

Chỉ để tham khảo:
