Đế gắn cổng USB-C lên bảng điều khiển (Panel Mount) chắc chắn

Đế gắn cổng USB-C lên bảng điều khiển (Panel Mount)

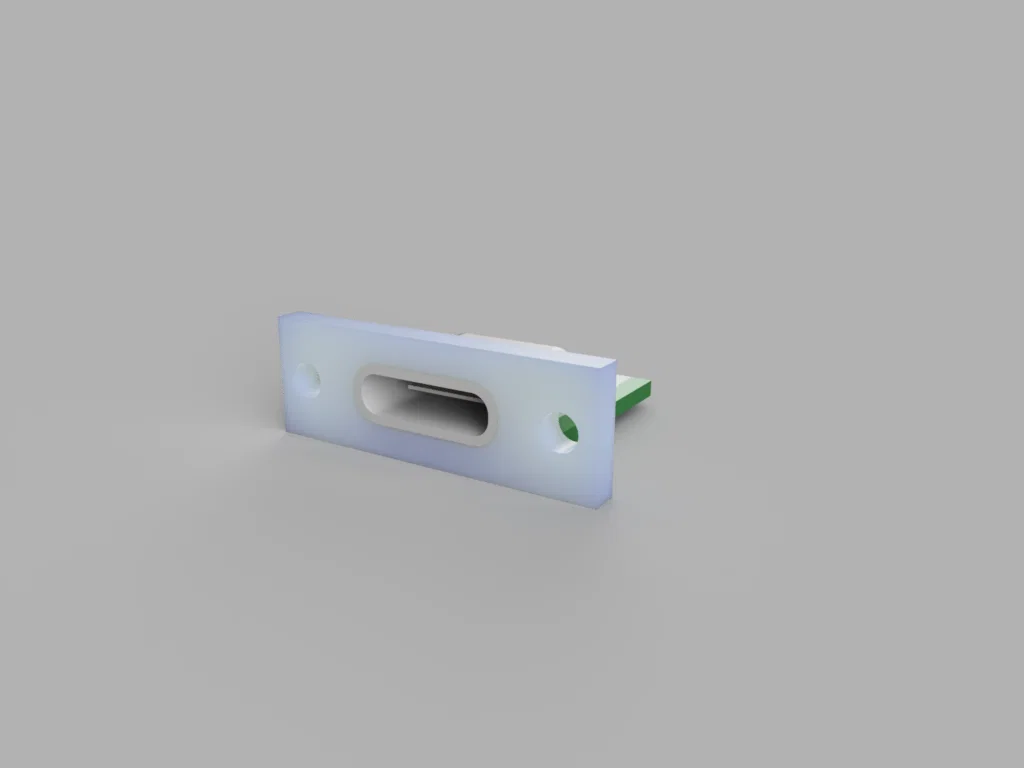

Nếu bạn đang tự tay thiết kế các dự án điện tử, hộp đựng mạch hoặc các thiết bị cần giao tiếp nguồn/dữ liệu, thì việc lắp đặt cổng cắm sao cho chắc chắn và chuyên nghiệp luôn là một thử thách. Mẫu thiết kế này là một đế gắn (mount) chuyên dụng cho các module cổng USB-C cái, giúp bạn cố định cổng kết nối này vào vỏ hộp hoặc bảng điều khiển (panel) một cách gọn gàng và bền bỉ. Thay vì để các dây cáp lỏng lẻo hay cổng cắm xô lệch, phần mount này tạo ra một điểm tựa vững chãi, mang lại vẻ ngoài thẩm mỹ như một thiết bị thương mại.

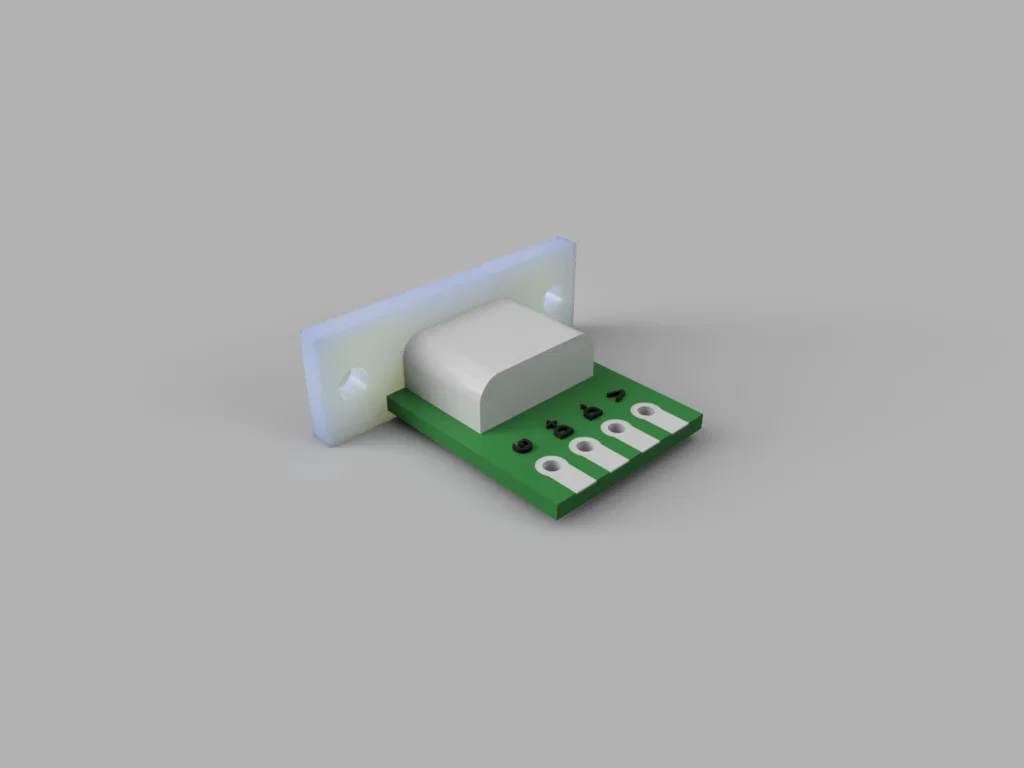

Đế gắn này được thiết kế dựa trên kích thước chuẩn với khoảng cách giữa hai lỗ bắt vít là 16mm, giúp bạn dễ dàng căn chỉnh và bắt vít cố định lên bề mặt vỏ nhựa hoặc mica. Đây là giải pháp hoàn hảo cho những bạn yêu thích DIY, muốn nâng cấp ngoại hình cho các bộ sạc tự chế, bộ hub kết nối, hoặc bất kỳ dự án nào sử dụng cổng sạc USB-C phổ biến hiện nay. Việc lắp đặt vô cùng đơn giản, giúp tiết kiệm thời gian đáng kể trong khâu hoàn thiện sản phẩm cuối cùng.

Các đặc điểm và lưu ý quan trọng khi in 3D:

• Thiết kế tối ưu: Mount được đo đạc chính xác với khoảng cách tâm lỗ bắt vít là 16mm, đảm bảo tương thích tốt với các module cổng USB-C cái phổ biến trên thị trường.
• Chất liệu khuyến nghị: Bạn nên sử dụng nhựa PLA, PETG hoặc ABS. Trong đó, PETG là lựa chọn cân bằng nhất giữa độ bền và khả năng chịu nhiệt khi bắt vít.
• Thông số in: Hãy in với độ phân giải layer height từ 0.16mm đến 0.2mm để đạt được độ chi tiết cần thiết ở phần lỗ bắt vít và khung cổng cắm. Không cần dùng hỗ trợ (support) nếu bạn đặt mặt phẳng tiếp xúc trực tiếp xuống bàn in.
• Độ bền cơ học: Để tăng độ cứng cáp, bạn có thể tăng số lượng tường (wall line count) lên 3 hoặc 4 lớp, giúp các lỗ bắt vít không bị nứt khi siết ốc cố định vào panel.
• Kiểm tra kích thước: Trước khi in hàng loạt, bạn nên in thử một bản mẫu (test print) nhỏ để đảm bảo module USB-C của bạn khớp hoàn toàn với thiết kế, vì mỗi loại module trên thị trường có thể có sai số nhỏ.
• Ứng dụng thực tế: Phù hợp cho việc gắn cổng sạc ra vỏ ngoài của loa Bluetooth, hộp đựng pin dự phòng, hoặc các dự án mạch Arduino/Raspberry Pi yêu cầu giao tiếp USB-C.

Việc sử dụng đế gắn 3D này không chỉ giúp thiết bị của bạn trông chuyên nghiệp hơn mà còn bảo vệ cổng kết nối khỏi những tác động lực không cần thiết trong quá trình cắm rút hàng ngày. Hãy tận dụng ngay file thiết kế này để nâng tầm các dự án DIY của bạn ngay hôm nay.
