Chân đáp FPV Drone [19x19mm] (vd: cho Rekon 10 Pro)

Bộ chân đáp (landing feet) bằng TPU này được thiết kế riêng để gắn bên dưới từng motor trên frame Rekon 10 Pro, tạo skid bền bỉ giúp đáp mượt hơn và bảo vệ frame khi cất/hạ cánh. Mỗi chân/skid có 4 lỗ bắt ốc khớp chuẩn với ốc motor (pattern 19x19mm). Bắt buộc phải dùng thread lock khi lắp các skid này, vì lớp TPU bổ sung giữa đế motor và frame có thể làm ốc không siết sát hoàn toàn; do đó thread lock rất cần để tránh bị tự lỏng trong lúc bay.

Xem video YouTube mình build có dùng món này tại đây:
https://youtu.be/CxsEEGlc1K0

Tính năng nổi bật:

• Vừa khít theo chuẩn: Thiết kế đúng theo pattern bắt motor của Rekon 10 Pro.
• Bảo vệ bền bỉ: TPU hấp thụ lực va chạm, giúp bảo vệ frame khi đáp.
• Thread lock là bắt buộc: Giữ ốc motor chắc chắn dù có khe hở nhỏ do lớp skid TPU tạo ra.
• Dễ lắp đặt: Canh đúng các lỗ ốc motor sẵn có, gắn nhanh gọn.

Thông số in:

• Vật liệu: TPU
• Infill: 100% để tối đa độ bền và khả năng hấp thụ va chạm.
• Supports: Không cần.
• Hướng in: Đặt chân nằm phẳng trên bed để đạt độ bền và độ bám tốt nhất.

Các bước lắp đặt:

1. In chân đáp:
   1. Dùng TPU với infill 100% để đảm bảo độ bền và khả năng hấp thụ va chạm tối đa.
   2. In mỗi skid nằm phẳng trên bed để đúng chuẩn canh lỗ và đủ độ cứng.
   3. In xong kiểm tra từng món để đảm bảo các lỗ bắt ốc sạch và chính xác.
2. Chuẩn bị frame và motor:
   1. Tháo ốc motor ở vị trí sẽ gắn skid trên frame Rekon 10 Pro.
   2. Vệ sinh ren ốc và bề mặt đế motor để loại bỏ bụi bẩn hoặc thread lock cũ.
3. Canh và gắn skid:
   1. Đặt 1 skid bên dưới mỗi motor, canh 4 lỗ bắt cho trùng với lỗ ốc motor.
   2. Luồn ốc motor qua skid rồi vặn vào frame.
4. Bôi thread lock:
   1. Trước khi siết chặt, bôi một lượng nhỏ thread lock lên ốc motor để tránh tự lỏng khi bay.
   2. Siết chắc tay nhưng tránh siết quá lực để không làm hư TPU hoặc ren motor.

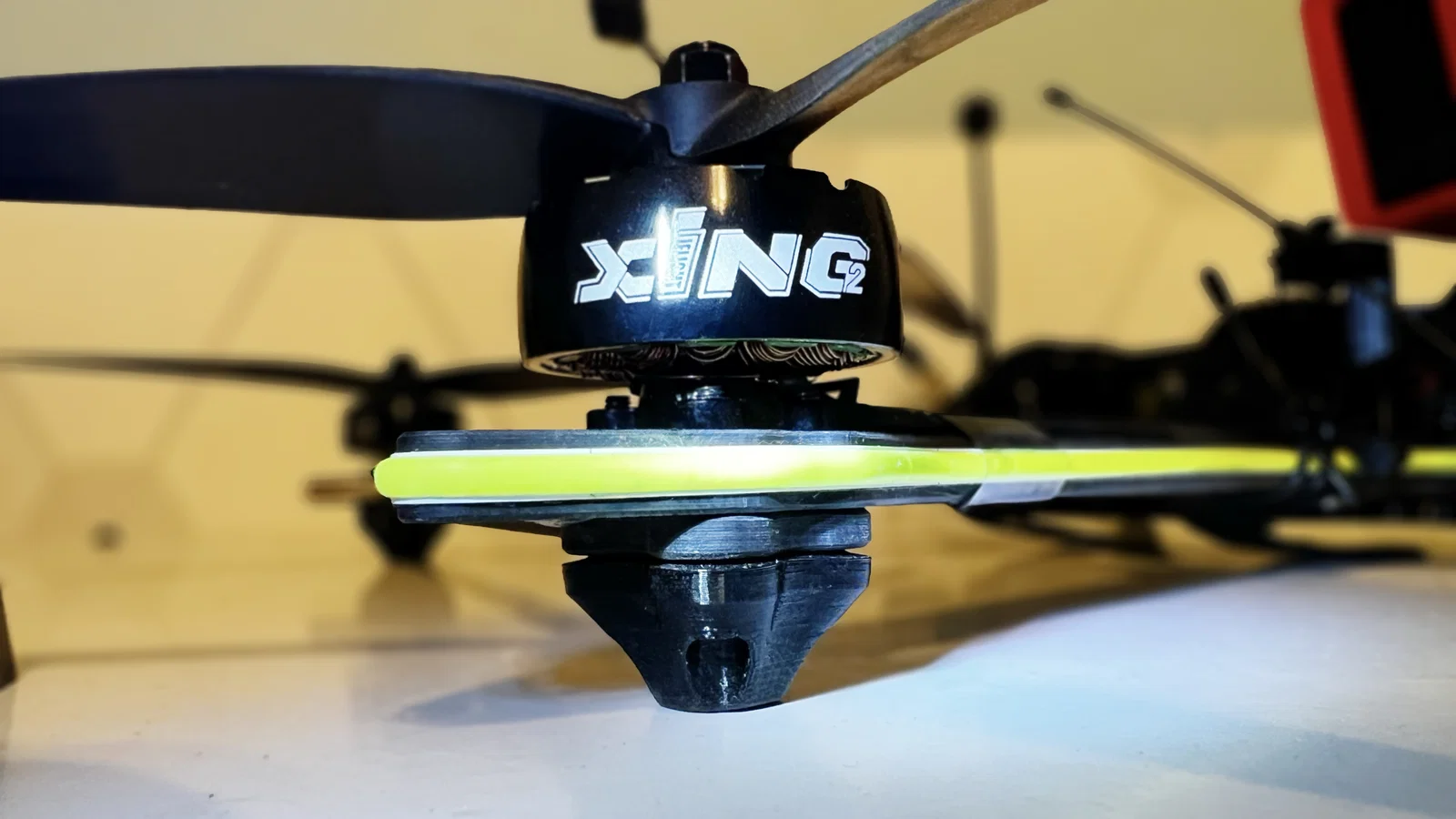

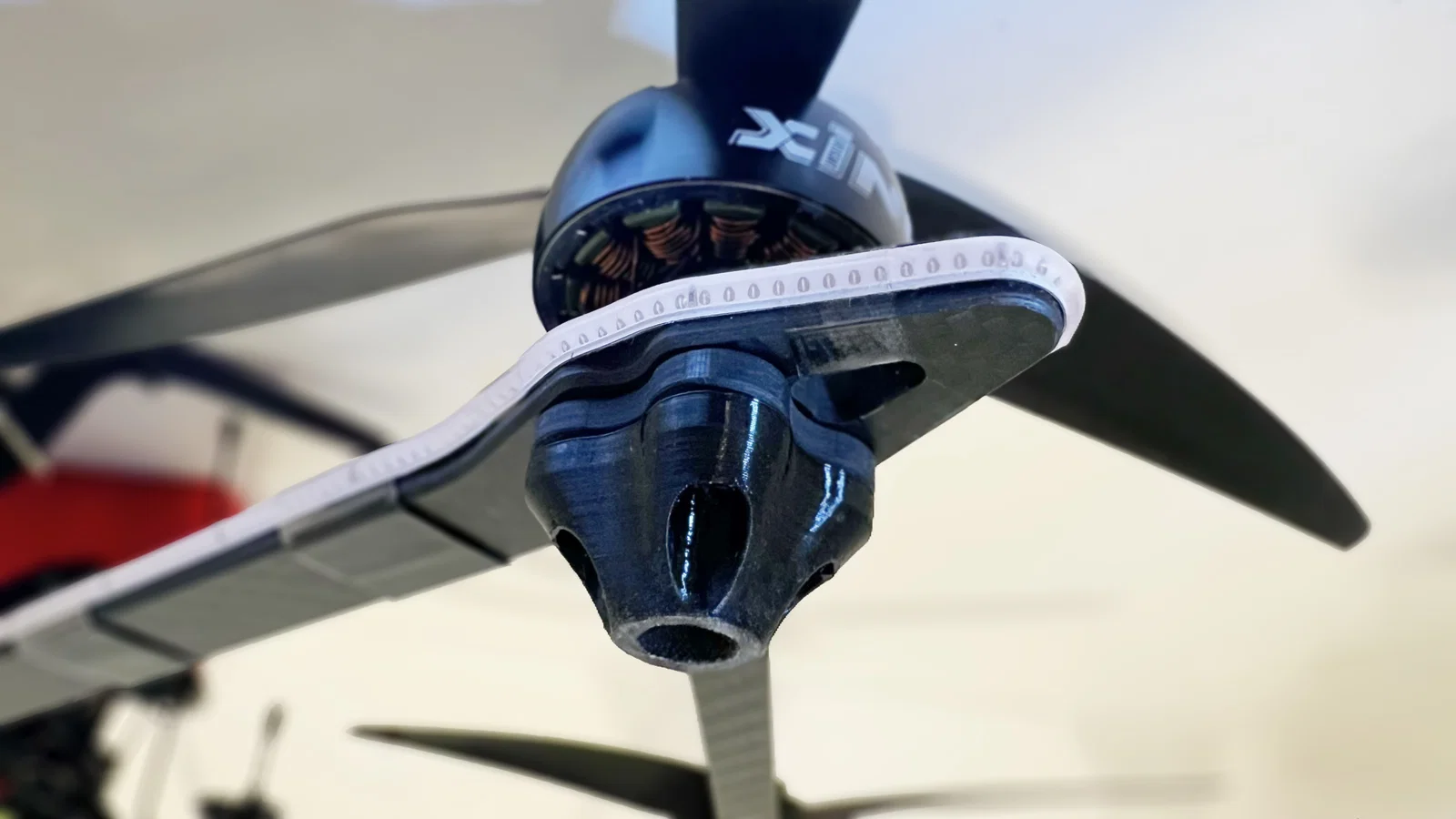

Ảnh tham khảo:

[Xem ảnh tham khảo để biết vị trí gắn và cách đi dây zip tie]

Lưu ý:

• Skid này thiết kế riêng cho frame Rekon 10 Pro, nhưng cũng có thể hợp với các frame khác nếu cùng pattern bắt motor (19x19mm).
• Dùng thread lock là rất quan trọng để ốc không bị lỏng do rung lắc khi bay.
• Sau chuyến bay đầu tiên, nên kiểm tra lại độ siết của ốc để chắc chắn skid đã được gắn chặt.

Xem hoạt động thực tế:

Xem video YouTube mình build có dùng món này tại đây:
https://youtu.be/CxsEEGlc1K0

Hỗ trợ:

Có thắc mắc hay cần hỗ trợ? Cứ để lại bình luận dưới video YouTube của mình, mình sẽ hỗ trợ thêm!
