Khay gắn receiver Radiomaster DBR4 cho Rekon 10 Pro

Khay in 3D custom này được thiết kế để đặt receiver Radiomaster DBR4 đúng ngay trung tâm khung Rekon 10 Pro, nằm ngay bên dưới cụm flight stack 30x30. Khay ôm khít ở khu vực dây đai pin (battery strap), vẫn chừa khoảng hở cho dây đai pin phía dưới, đồng thời giúp đặt DBR4 ở vị trí trung tâm và đi dây 4 antenna gọn gàng dọc theo khung. Cách bố trí này tối ưu không gian và hiệu năng cho bộ FPV của bạn.

Xem video YouTube của mình, có demo một bản build dùng món này:
https://youtu.be/CxsEEGlc1K0

Tính năng nổi bật:

• Đặt receiver ở vị trí trung tâm: Giúp đi antenna cân đối và layout khung gọn, sạch.
• Tối ưu không gian: Vẫn để chỗ cho dây đai pin phía dưới và các linh kiện khác.
• Lắp chắc chắn, cứng cáp: Giữ DBR4 cố định, bay yên tâm.

Thông số in:

• Vật liệu: TPU
• Infill: 100%
• Supports: Bắt buộc

Các bước lắp đặt:

1. In khay:
   1. Dùng TPU với 100% infill để đảm bảo độ dẻo và bền.
   2. Bật supports để in đẹp các phần overhang.

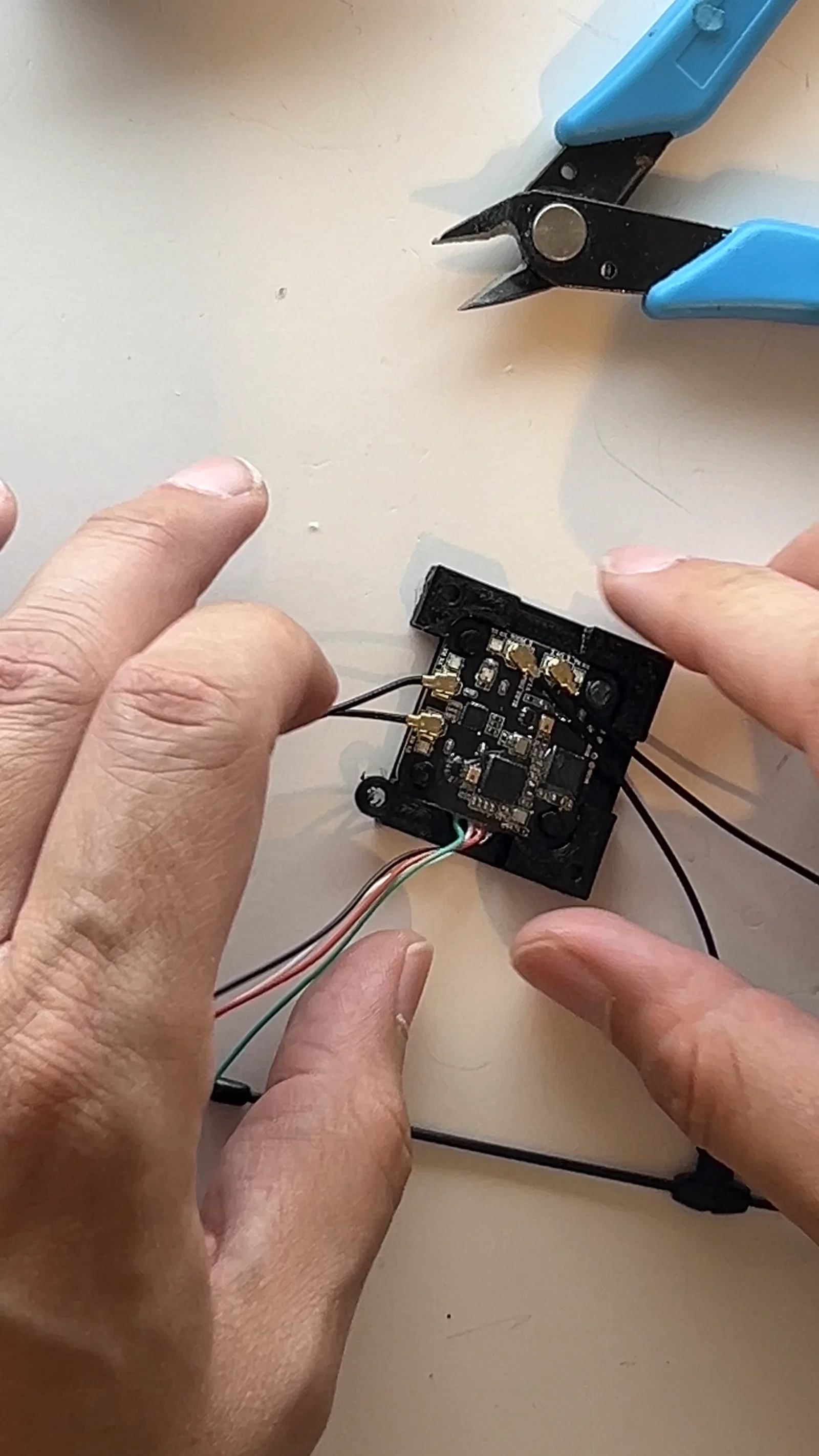

2. Chuẩn bị receiver:
   1. Bấm (snap) receiver DBR4 vào khay đã in kèm theo antenna. Kiểm tra cho chắc, không lỏng lẻo.

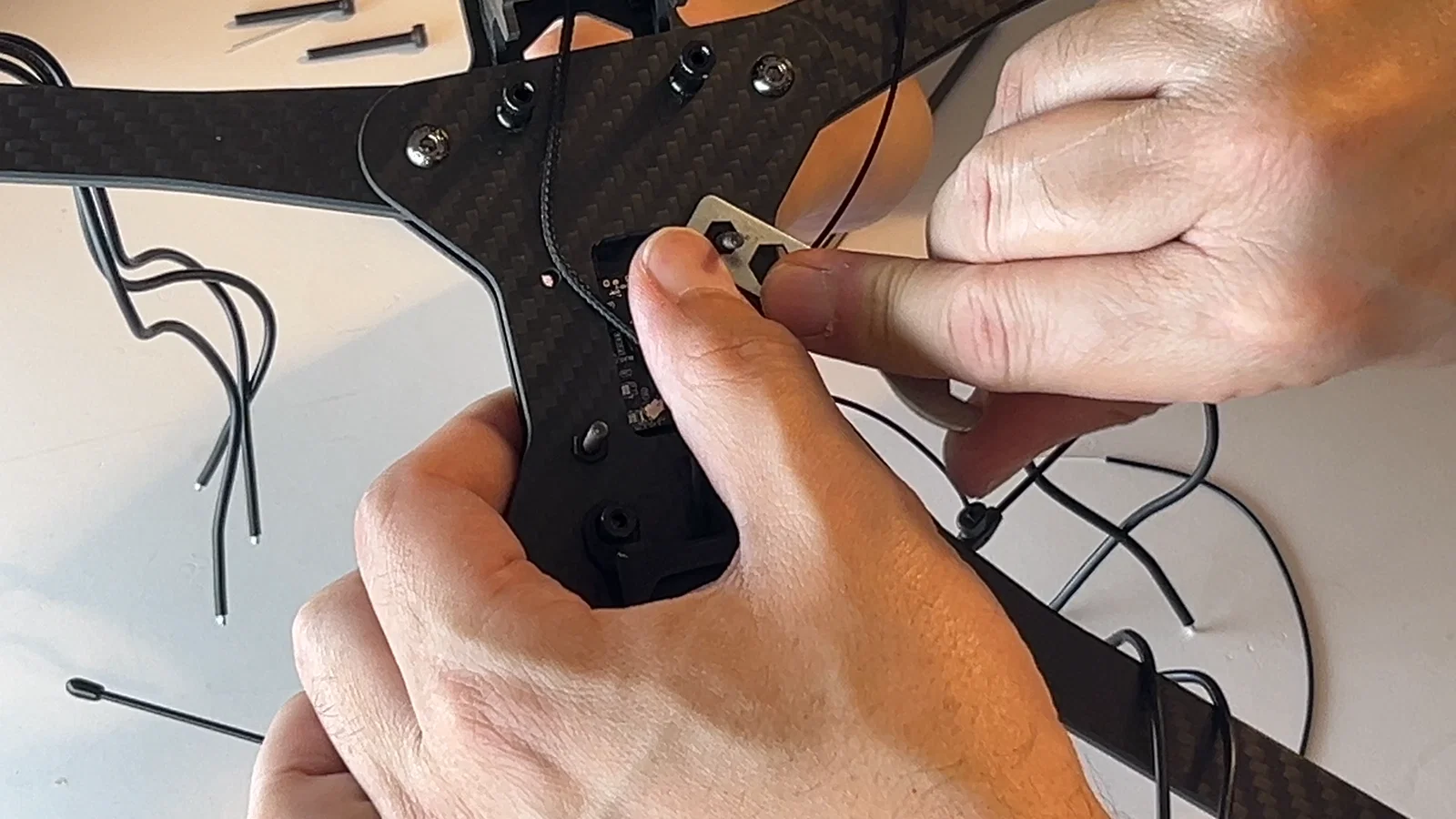

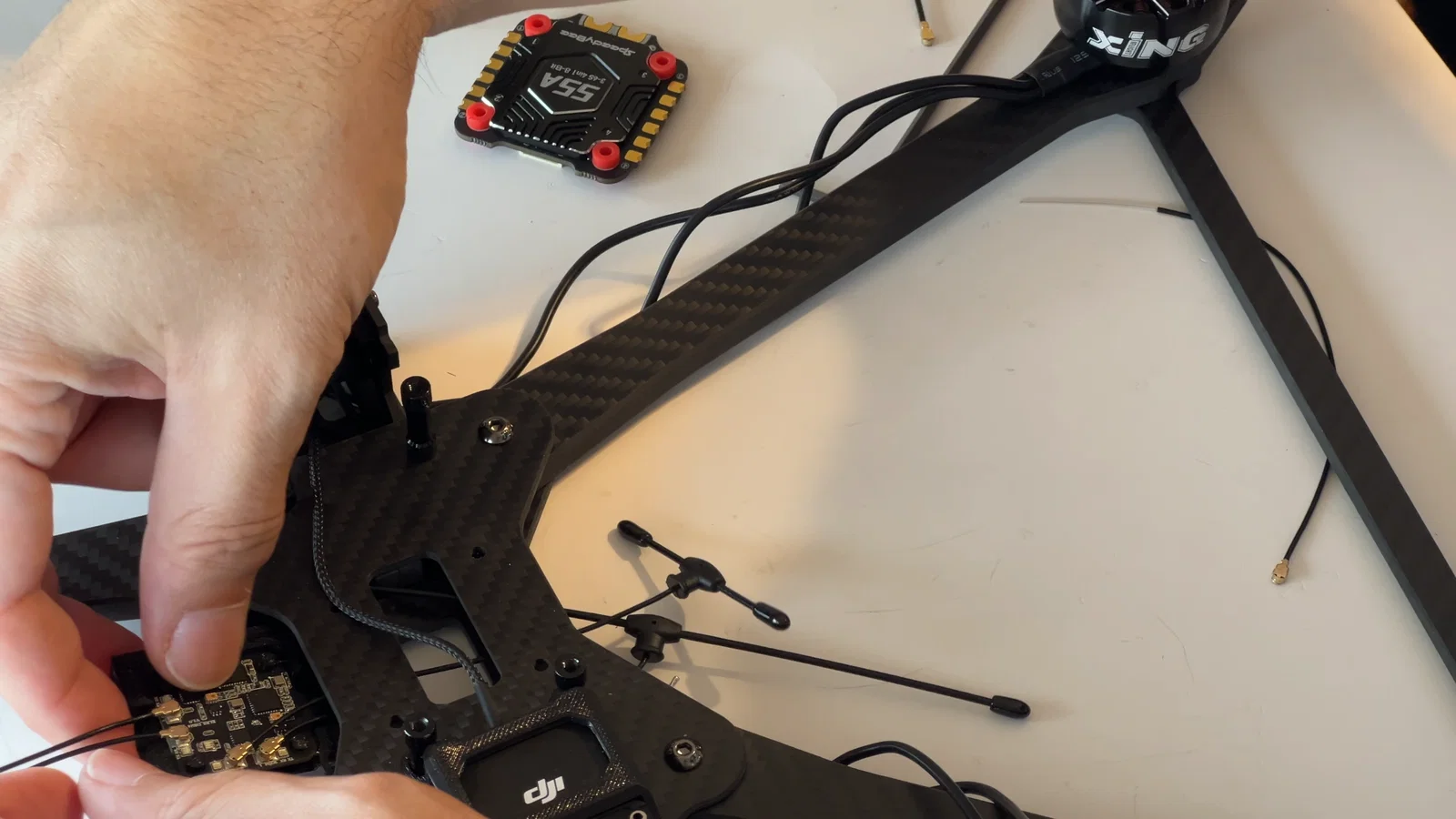

3. Lắp khay vào khung:
   1. Đặt khay vào phần trung tâm của khung, ngay bên dưới flight stack 30x30.

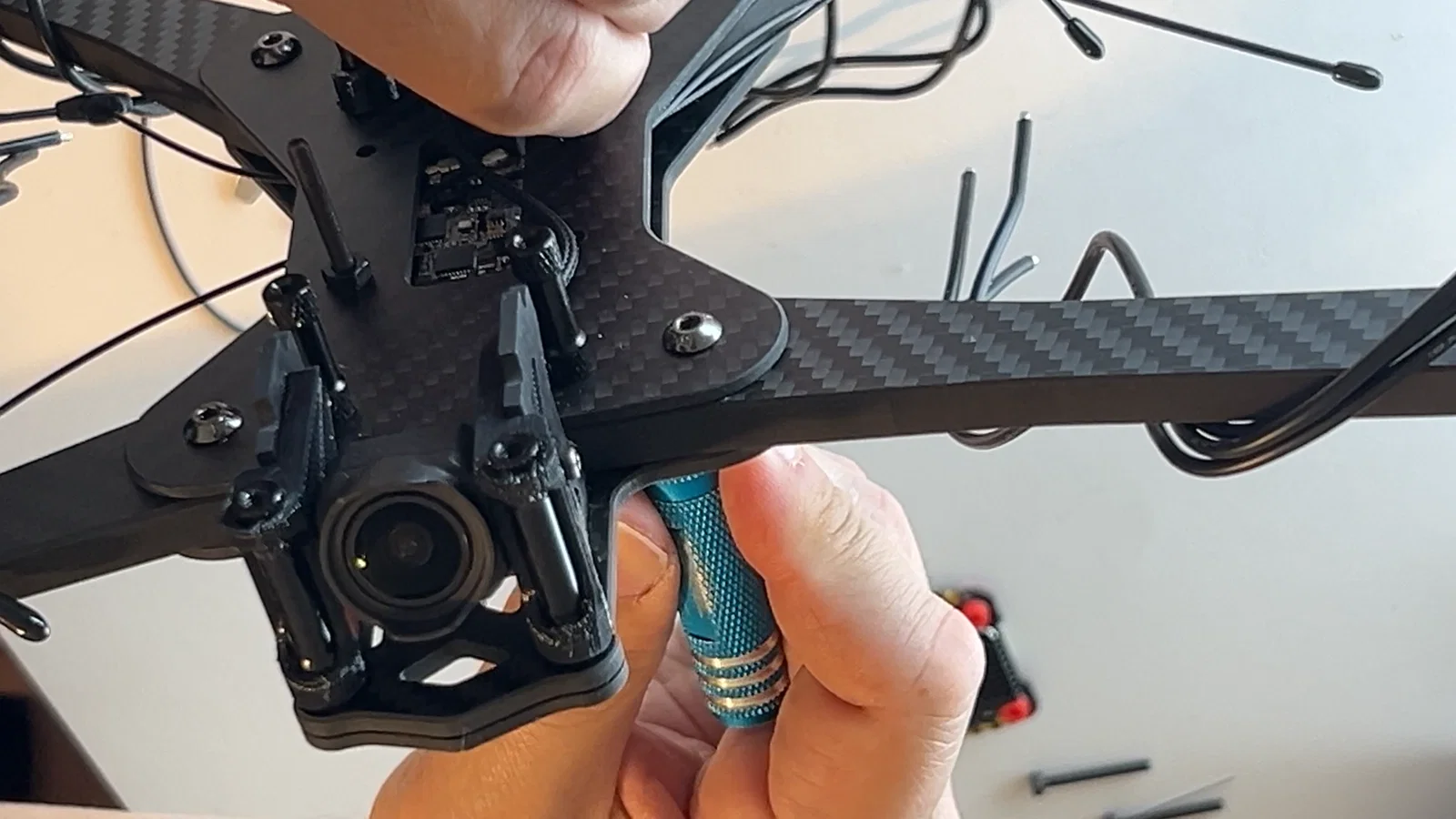

   2. Dùng ốc stack tiêu chuẩn trong bộ build. Luồn ốc từ mặt dưới của khung, xuyên qua khay và phần receiver DBR4.
   3. Siết đai ốc (nuts) ở phía trên để cố định chặt và ổn định.

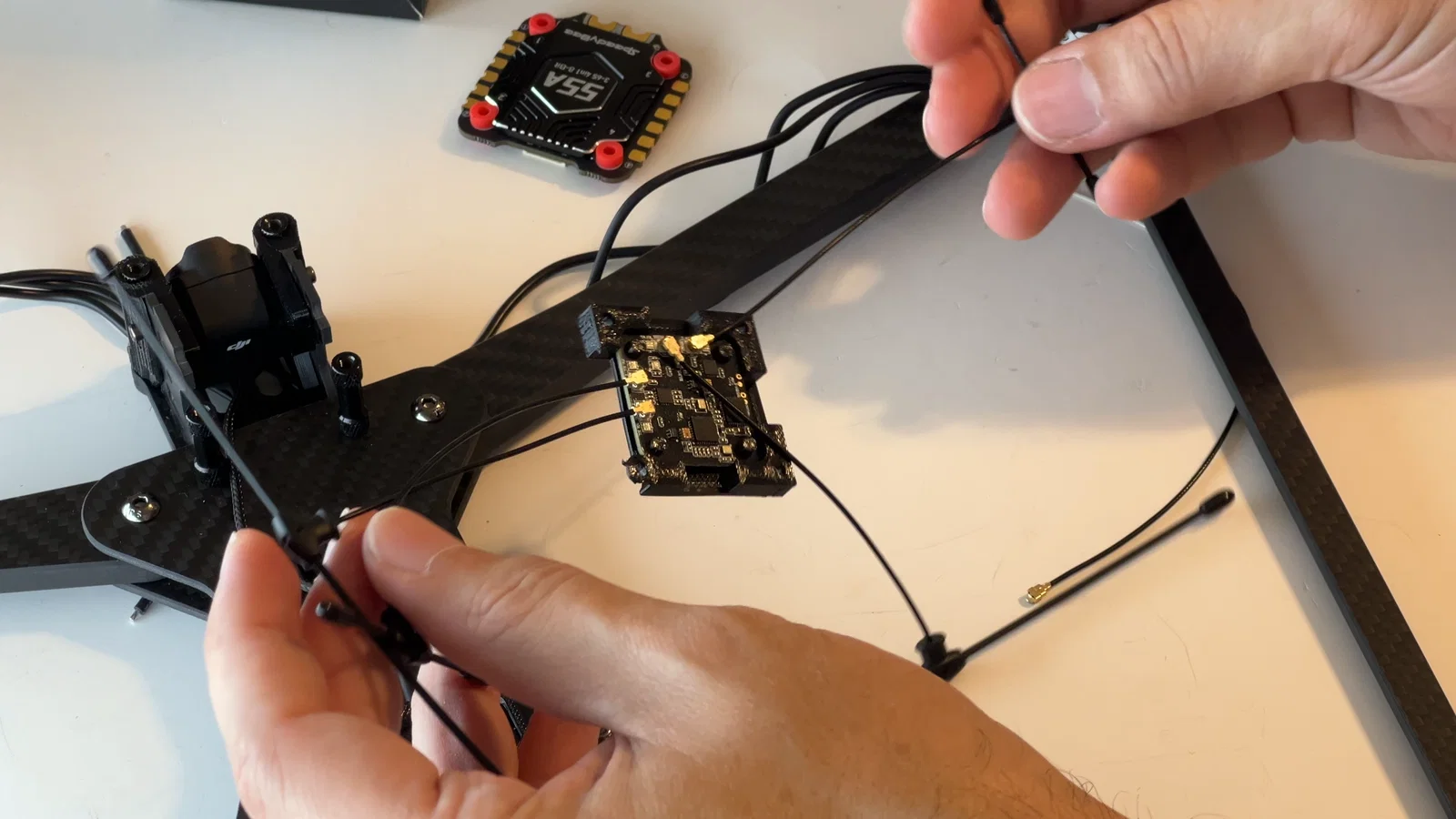

4. Đi antenna:
   1. Đi 4 antenna của DBR4 dọc theo khung để đạt vị trí tối ưu. Nhờ đặt receiver ở trung tâm nên mỗi antenna sẽ được tách đều, cho hiệu năng tốt nhất.

Ghi chú:

• Nhớ siết chặt toàn bộ ốc và đai ốc để tránh bị xê dịch khi bay.
• Làm theo hình minh hoạ đi kèm để dễ hình dung cách lắp và đi antenna.

Xem hoạt động thực tế:

Xem video YouTube của mình, có demo một bản build dùng món này:
https://youtu.be/CxsEEGlc1K0

Hỗ trợ:

Nếu có câu hỏi hoặc cần hỗ trợ, bạn cứ để bình luận dưới video YouTube của mình, mình sẽ hỗ trợ thêm nha!
