Hiệu chuẩn Flow Rate cho vùng nhỏ (Small Area Flow Rate Calibration)

Mẫu này được thiết kế để hiệu chuẩn small area flow rate. Lớp top (top layer) sẽ có solid infill theo chiều dài, bắt đầu từ hơi nhỏ hơn 0.2mm đến hơi nhỏ hơn 10mm.

Mình chọn các mức chiều dài đó vì theo kinh nghiệm trước đây thì chúng cho kết quả tốt nhất. Tuy nhiên, giữa mỗi mức vẫn có chuyển tiếp mượt. Nếu bạn muốn đặt thêm nhiều điểm trong phần small area flow calibration, chỉ cần nội suy tuyến tính (linear interpolation) là có thể suy ra chiều dài đường đùn (extrusion) trên top layer nằm giữa hai mức chiều dài.

Vui lòng làm đúng hướng dẫn in bên dưới. Chỉ cần thiếu một bước là có thể tạo ra gcode sai và làm cho toàn bộ bài hiệu chuẩn không hoạt động đúng.

Hướng dẫn in:

1. Trước khi làm small area flow compensation, bạn nên tinh chỉnh xong extrusion multiplier và cả pressure advance. Mỗi khi bạn thay đổi các thiết lập này, rất có thể bạn sẽ cần chạy lại small area flow compensation.
2. Tìm đúng file model khớp với nozzle size, layer height và line width của bạn. Nếu bên dưới không có file phù hợp, để lại bình luận, mình có thể tạo file và upload thêm.
3. Import model vào slicer của bạn có tính năng small area flow compensation.
4. Set Wall Loops = 3.
5. Set Solid Infill Direction = 90 degrees.
6. Đảm bảo outer wall line width, inner wall line width và solid infill line width khớp với file. Cái này rất quan trọng.

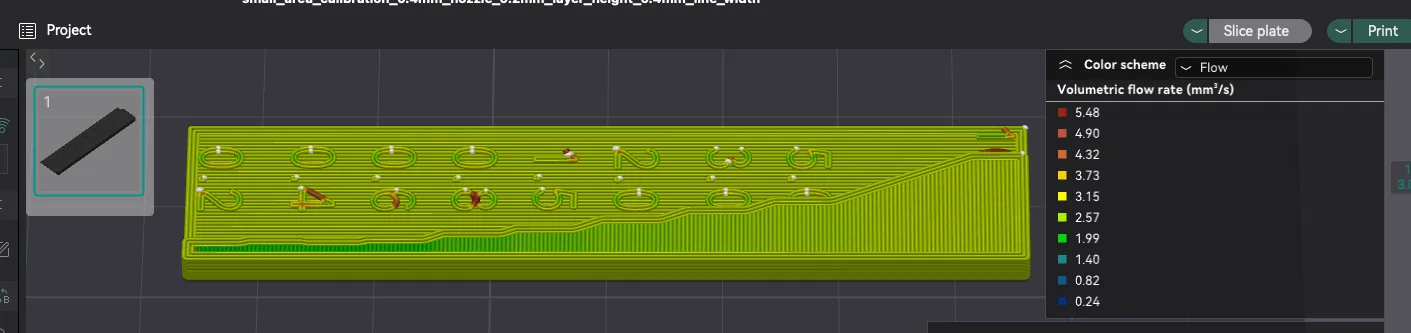

7. Nếu hướng đường solid infill của top layer không giống hình bên dưới, hãy xoay model 90 độ để các đường solid infill trên top layer song song với cạnh ngắn của mẫu này.

Sau khi in xong, bạn sẽ kiểm tra được chất lượng bề mặt top của các đoạn extrusion có chiều dài khác nhau trên top layer. Tăng/giảm flow rate trong phần small area compensation. Xem video của teachingtech giải thích các giá trị trong ô small area flow compensation:

Mình dùng Google Sheet để theo dõi các lần thử và làm mượt flow compensation để tránh bị đường line giật/cụt khúc:
