USB-C PSU DSP5005 Di Động Chỉnh Áp – 100% Print in Place

Nhìn nè má, không cần overhang!

Mình mê mẫu gốc lắm, nhưng nó thiếu vài chi tiết thiết kế để in dễ hơn nhiều — nên đây là bản mình chỉnh lại!

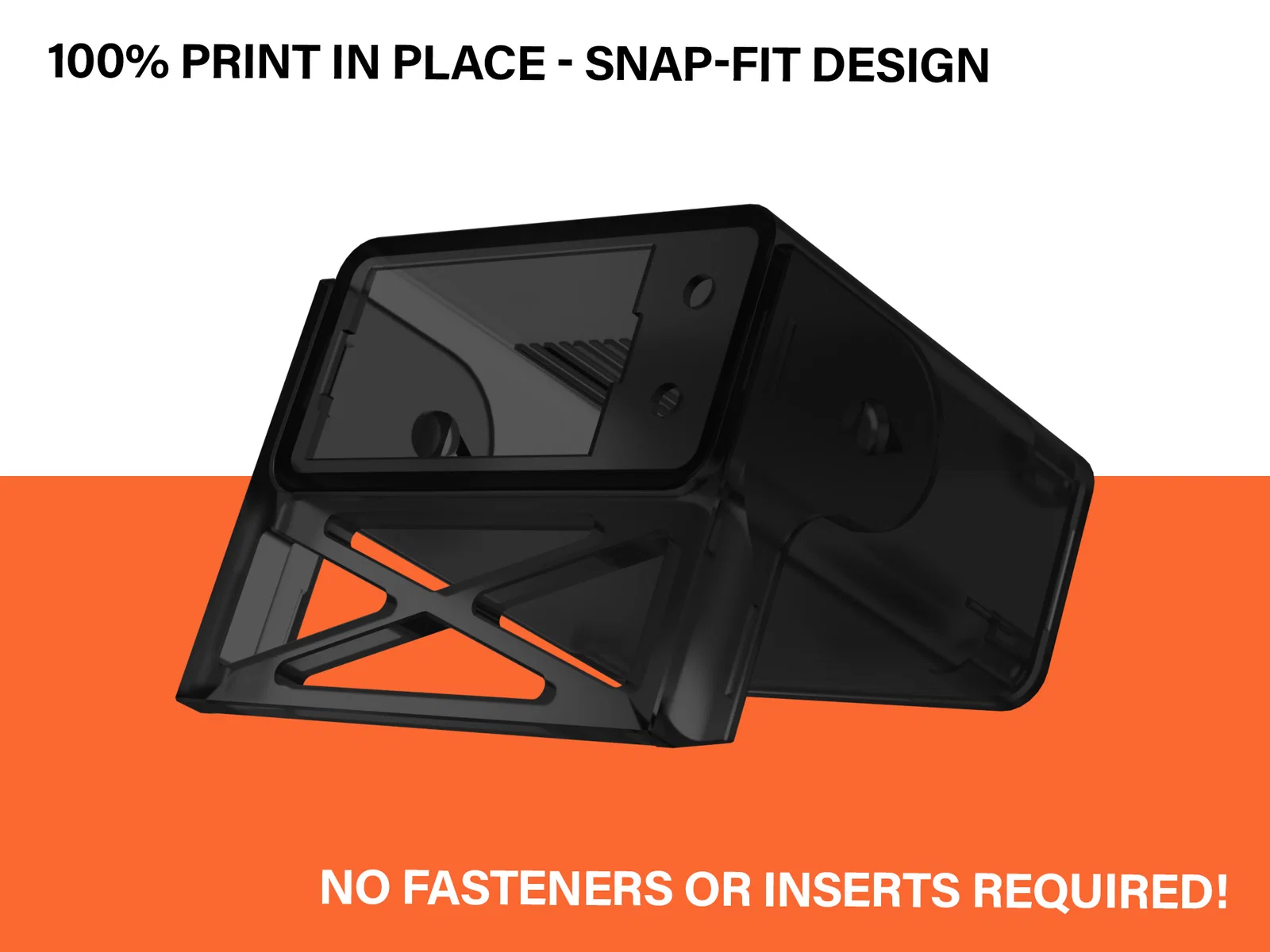

Tất cả file STL đều không cần supports và đã được xoay sẵn đúng hướng. Rất khuyến nghị bật arachne path generation nếu slicer của bạn có hỗ trợ. Ngoài phần bắt buộc phải hàn các linh kiện điện, mọi thứ còn lại đều bấm/snap vào đúng vị trí, không cần ốc vít.

Danh sách mua đồ (từ tác giả gốc):

• Module PSU: https://aliexpress.com/item/1005004493690896.html
• USB-C PD board: https://www.aliexpress.com/item/1005006323268960.html
• Banana plugs: https://www.aliexpress.com/item/1005005603788873.html
• Keo/epoxy để cố định USB-C PD board xuống cái sled/khay của nó.

Các thay đổi:

1. Bỏ:
   1. Brim 2mm ở mặt trước (để có một lớp layer hướng ra trước nhìn rất đẹp).
   2. Các đường “stop” ở hai bên trái/phải (không còn cần với thiết kế chân mới).
2. Thêm:
   • Tính năng “Point” cho các lỗ bulông bên hông.
   • Khe thoáng gió ở mặt “trên”, với overhang nhỏ 2mm nên bridge qua dễ.
   • Dốc 45° cho phần giữ insert phía “sau”.
   • Gờ để nắp lưng clip/bấm vào đúng vị trí.
   • Phần đỡ cho USB-C sled.
   • Tăng đường kính lỗ ổ cắm banana plug từ 4.2mm → 6.2mm, vì các socket được khuyến nghị không vừa lỗ 4.2mm của mẫu gốc.
3. Thiết kế lại hoàn toàn phần chân (legs):
   • Print in place.
   • Lỗ lớn hơn trên thân chính để vừa “plugs/hinges” của chân mới.
   • Snap vào vị trí, mở hoặc gập đều được.
   • Biên dạng cong khớp đường cong thân máy, đóng vai trò như điểm chặn khi mở hết cỡ.
   • Khi gập chân lại thì ôm khít.
   • Dung sai 0.1–0.2mm cho phép hơi nhúc nhích nhưng vẫn tương thích với đa số máy in.
   • Đầu chân được cắt đúng góc để tiếp xúc mặt bàn tối đa khi sử dụng (khi thiết bị đang nghiêng).
4. Tấm lưng không còn cần inserts/fasteners
   • mẫu tấm lưng cũ vẫn có thể dùng được, tuy nhiên,
   • có tấm lưng mới với lỗ bắt và khe airflow cho quạt generic Raspberry Pi fan 30mm gắn phía sau ().
   • tấm lưng mới dùng chung pattern lỗ hiện có, nếu bạn muốn tiếp tục dùng heat-set inserts + ốc.
   • thêm gờ để giữ tấm lưng tại chỗ mà không cần inserts/ốc — gờ có ở 3 cạnh: cài đầu ngắn vào trước rồi ấn phần còn lại vào. Dùng tua-vít hoặc dao phết bơ để nạy/nhả tấm lưng ra bằng khe trống.
   • thay overhang bằng chamfer 50° ở phía sau của USB-C board.
   • Làm dày USB-C PD board “sled”.
     • Bạn sẽ cần dán keo/epoxy để cố định board xuống — mình chưa nghĩ ra cách đơn giản để khóa board trong khay (ai có ý hay thì góp giúp với!)
