NRF-TXT - Bộ communicator Meshtastic độc lập (Heltec T114 V2)

Ai muốn mua nguyên bộ lắp sẵn, dùng liền thì xem các shop của mình ở link bên dưới.

<>    Mua bản lắp sẵn full tại đây

<>
<>

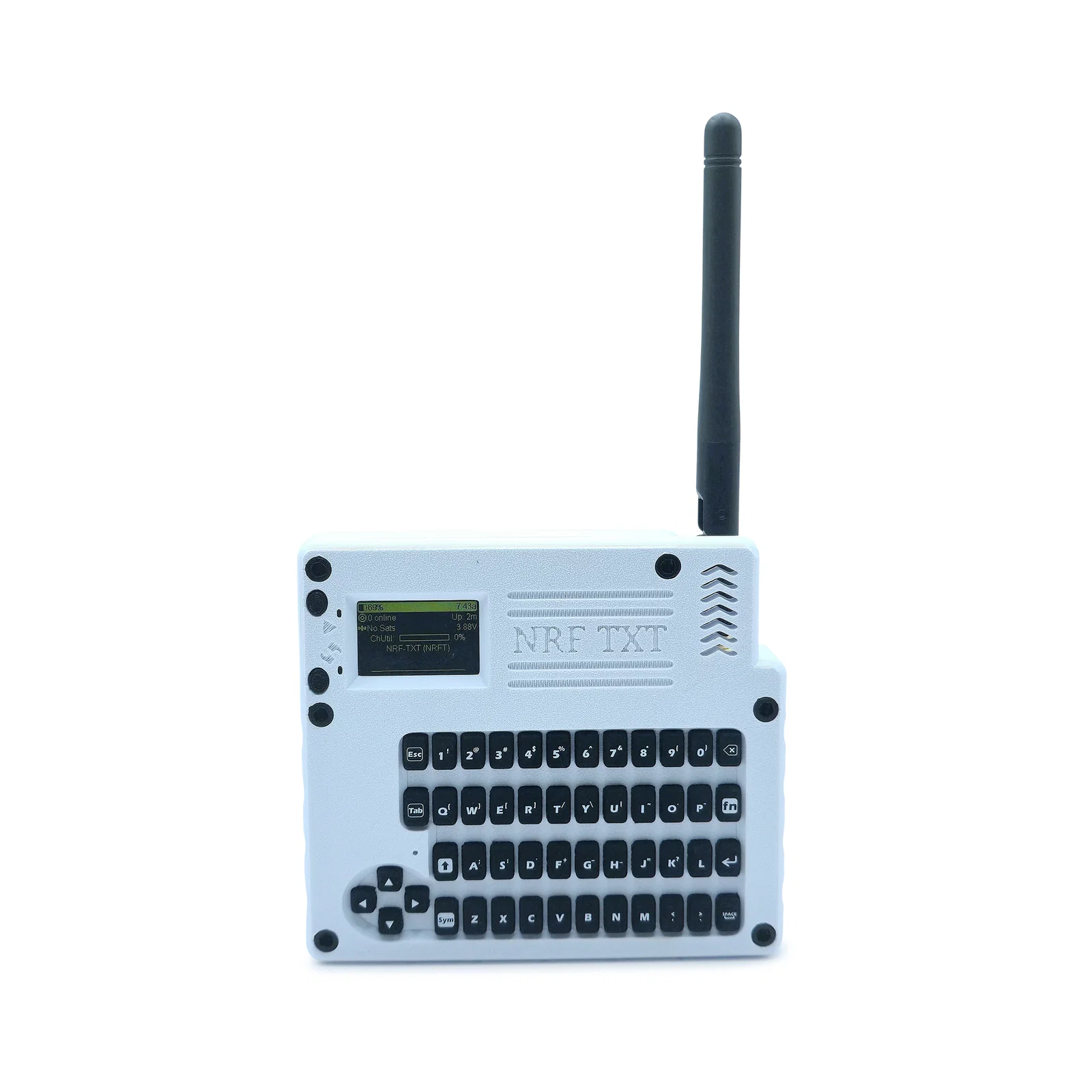

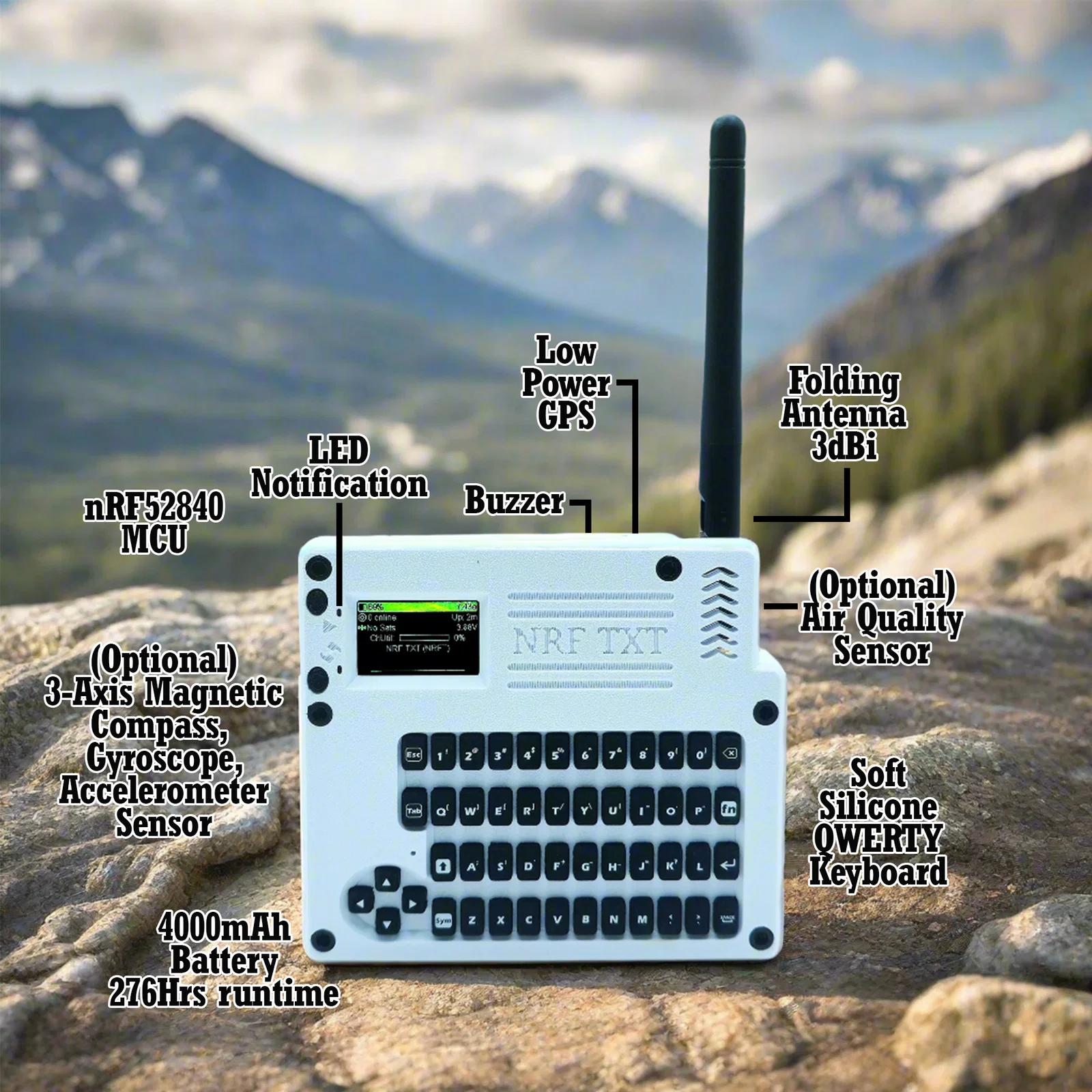

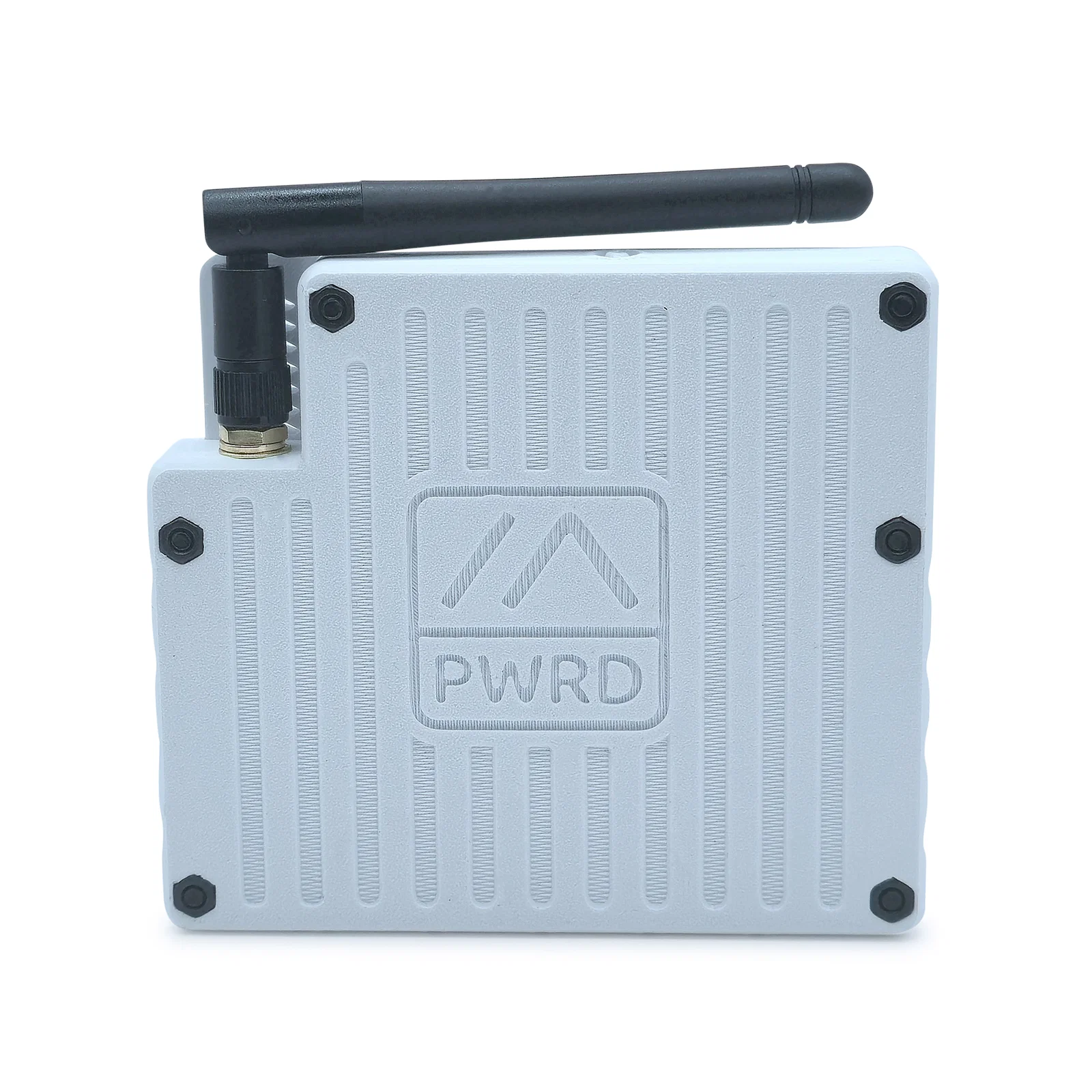

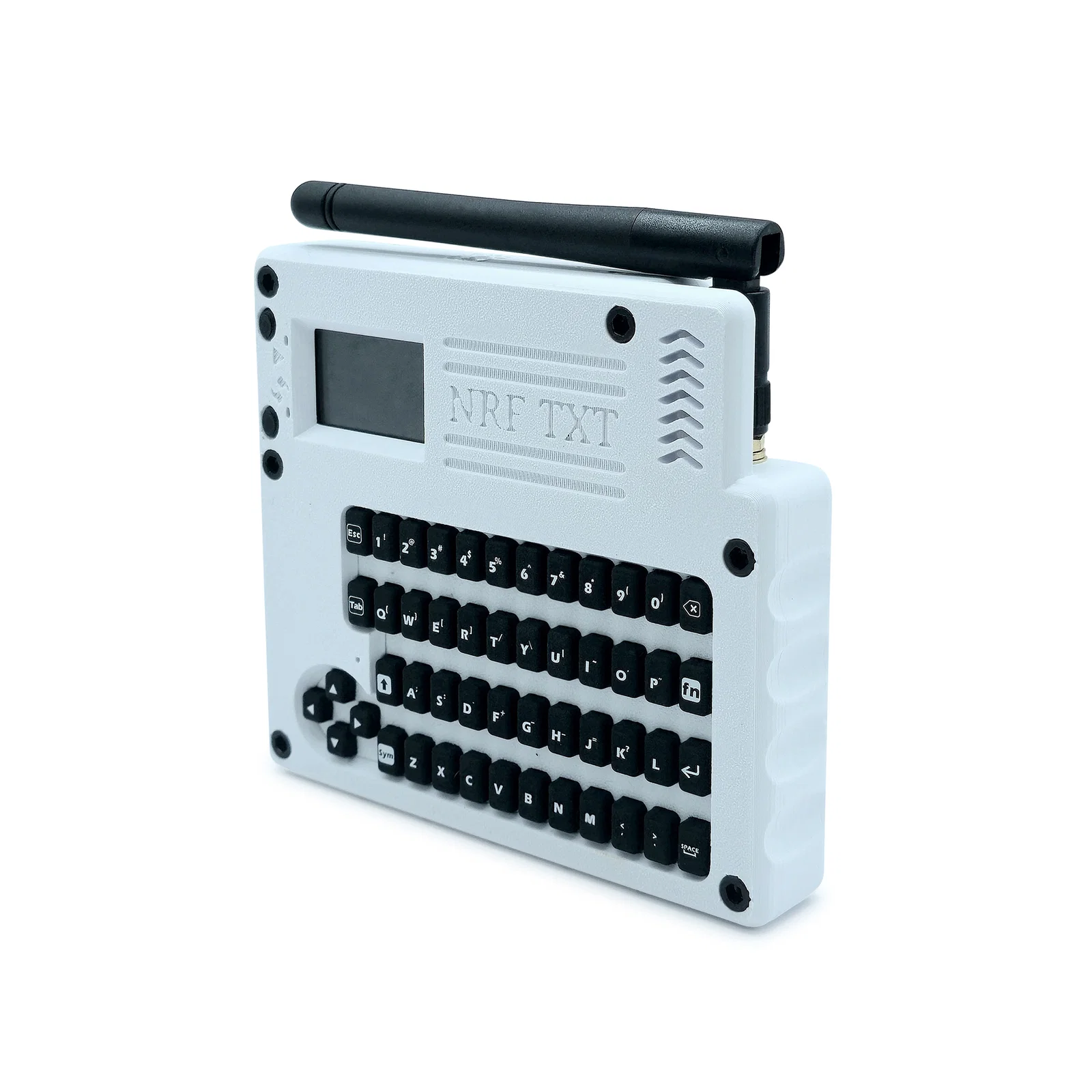

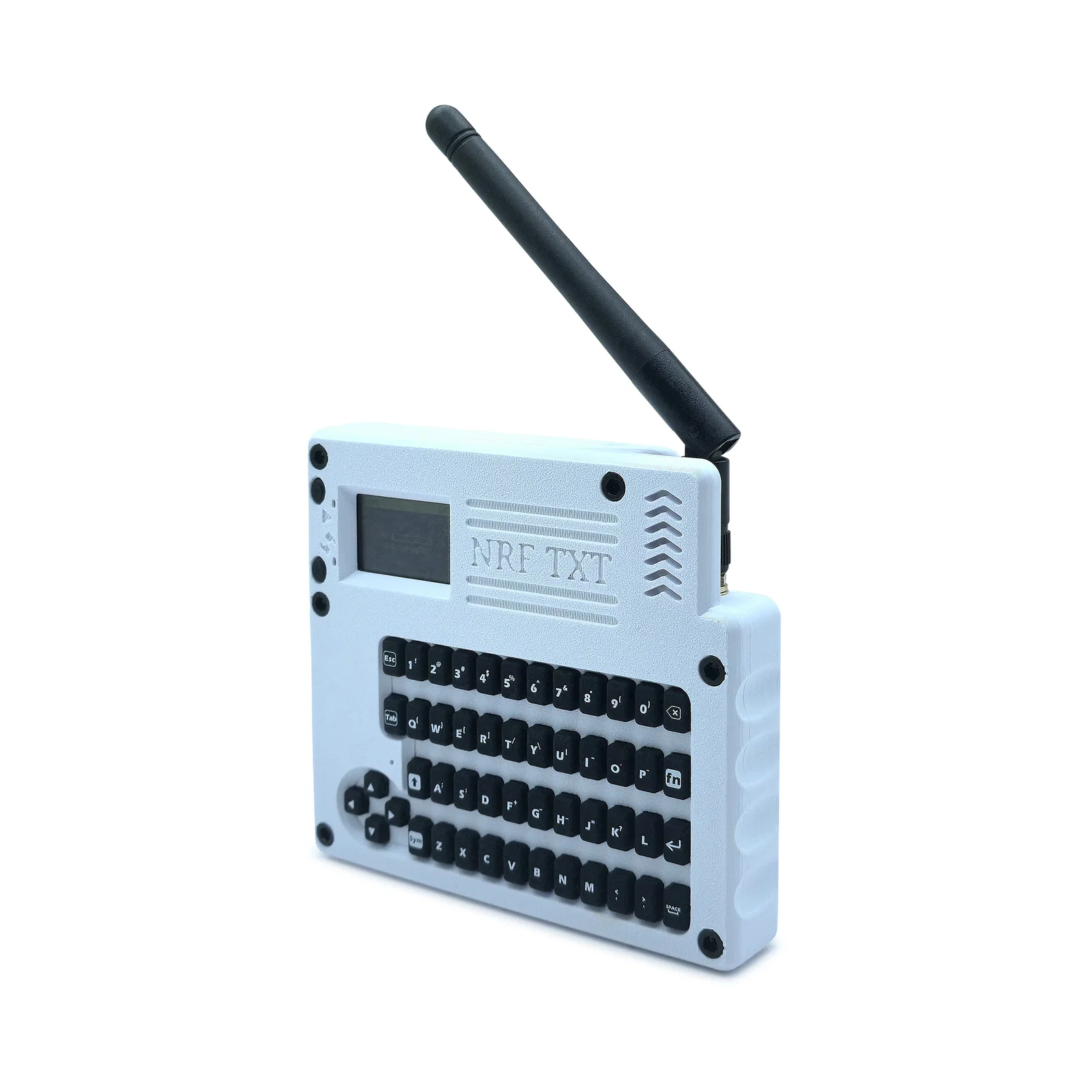

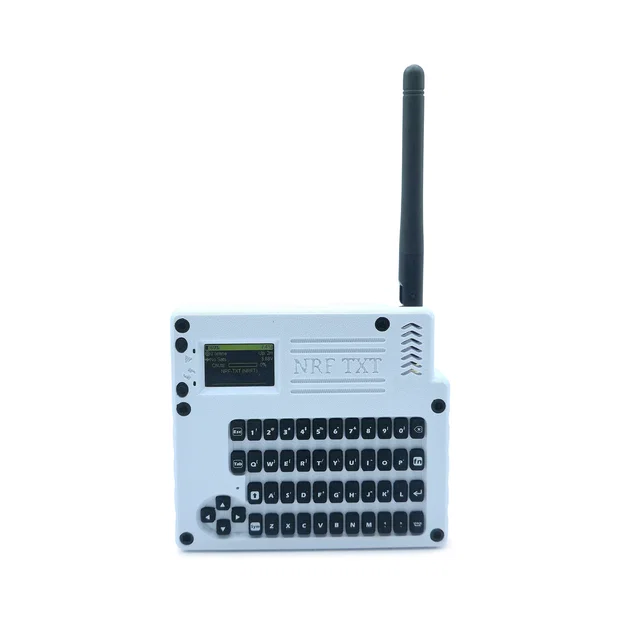

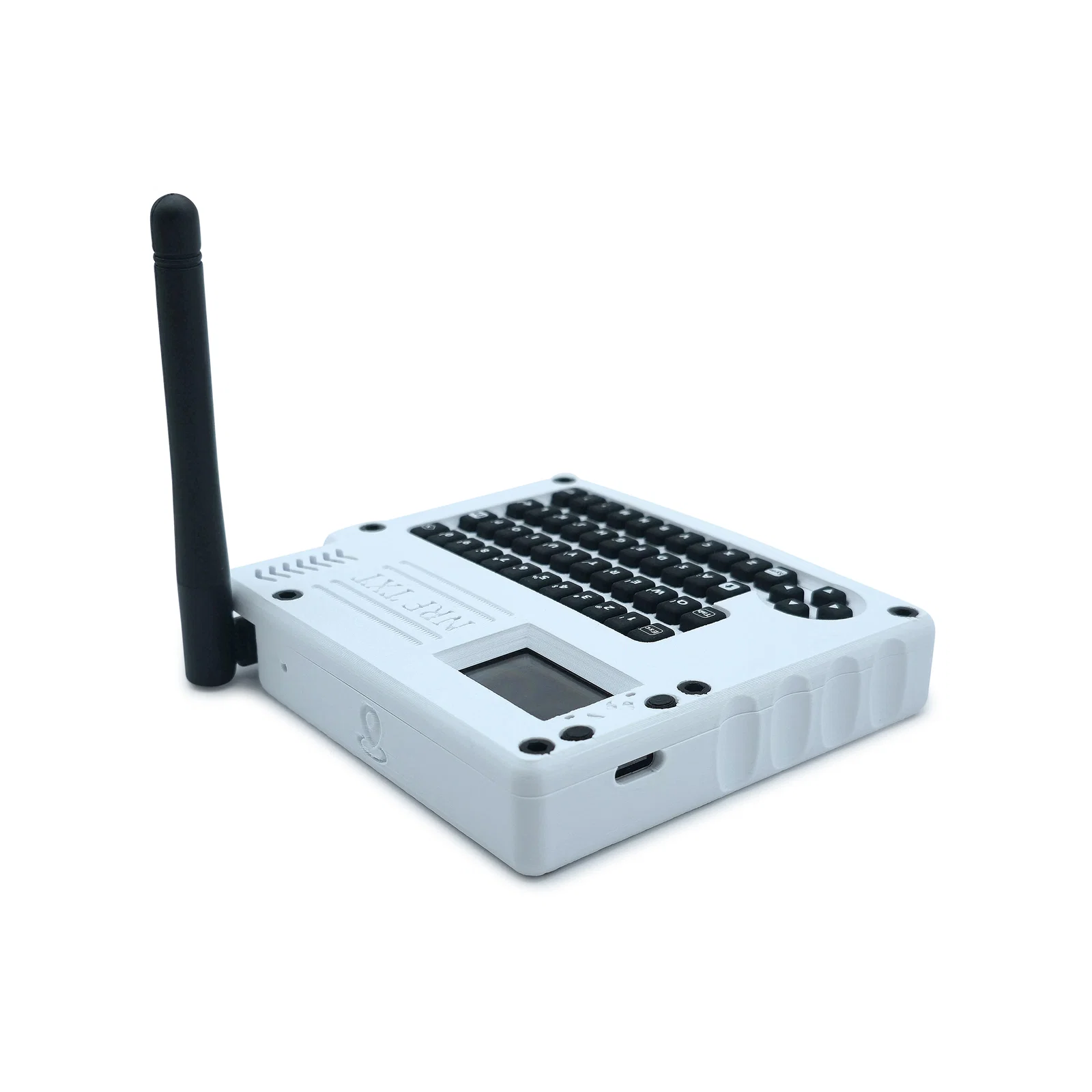

Đây là một bộ vỏ (case) được thiết kế để dựng một Meshtastic communicator độc lập, dùng Heltec Mesh Node T114 và bàn phím M5Stack CardKb. Mục tiêu của dự án là tạo ra thiết kế gọn, dễ in, nhưng vẫn đảm bảo tính năng và độ bền. Ngoài ra còn hỗ trợ các tính năng thêm như GPS, buzzer và cảm biến nhiệt độ môi trường. Thiết kế cũng tương thích với anten gập có thể gập gọn lại để tăng tính di động và độ nhỏ gọn.

Danh sách vật tư (List of Materials):

• Heltec Mesh Node T114 + Screen - $36.90

  https://muzi.works/products/heltec-mesh-node-t114

• Heltec GPS Module - $12.90

  https://muzi.works/products/heltec-gps-module-for-mesh-node-t114

• M5Stack CardKB - $10
  https://www.digikey.com/short/v8wjcvb3

• Build Kit (Silicone Cover, buzzer, antenna, PLA case, Screws, nuts) - $40-50
  https://www.etsy.com/listing/4361726783/nrf-txt-case-kit

• Pin Li-Ion 4000mAh 125054 (12x50x54mm) - $9.99
  https://a.co/d/iMcOw71

Tuỳ chọn nếu bạn cần mua rời (dành cho ai làm số lượng nhiều/bulk):

• Silicone Cover - $14-16
  https://harutech.org/products/cardkb-silicone-cover
  https://harukitoreda.etsy.com/listing/1772533422/cardkb-silicone-cover

• NRF-TXT Buzzer $9.99 ($3.33 X 3)
  https://harutech.org/products/nrf-txt-t114-buzzer
  https://www.etsy.com/listing/4354451851/nrf-txt-t114-buzzer-3pc

• 3V Passive Buzzer 9042 - $2.51 (phương án thay thế)
  https://www.aliexpress.us/item/3256806074013807.html?channel=twinner
  https://a.co/d/3LovgP7

• BME680 - $16.99
  https://a.co/d/hAfowoO

• Adafruit TDK InvenSense ICM-20948 9-DoF IMU - $14.95
  https://www.adafruit.com/product/4554

• Anten gập 868MHz - 915MHz 3dbi - $11.89 ($2.37 X 5) (không bắt buộc, case vẫn vừa với nhiều cỡ anten)
  https://a.co/d/bmQ9hzc

• https://www.aliexpress.us/item/2251832778598150.html

• Ốc m3 đầu lục giác (Hex Socket Head Cap screw) 16mm  -
  https://a.co/d/aFIBnWE

• Cuộn dây điện 28 AWG Stranded Wire Spool -
  https://a.co/d/4YyacXU

Hướng dẫn in (Printing instructions):
Mình thiết kế tất cả các phần sao cho gần như không cần support nhiều, ngoài tree supports. Các chi tiết đã được đặt đúng tư thế để cho ra chất lượng in tốt nhất.

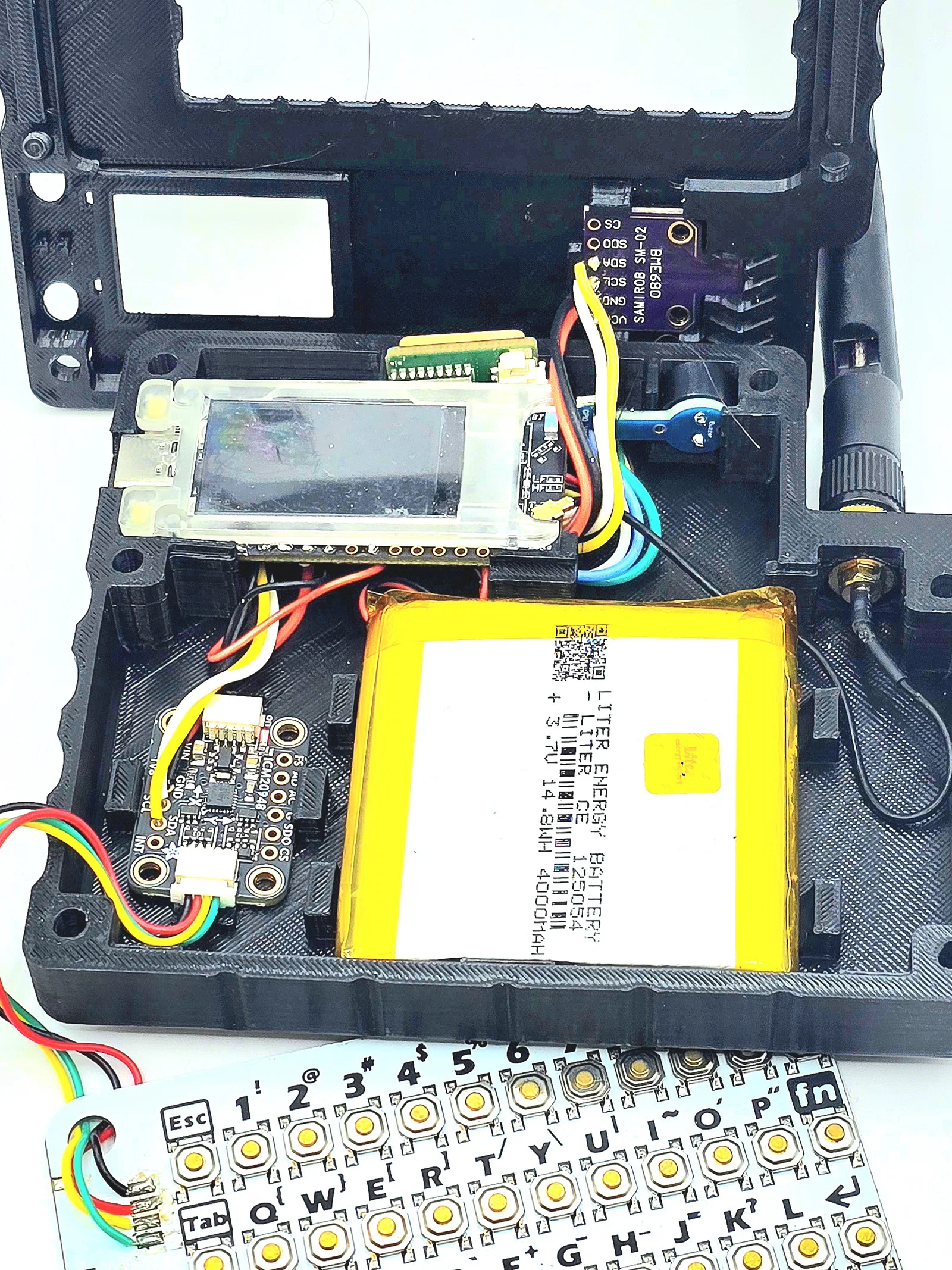

Hướng dẫn cho CardKB:

1. Nhớ tháo/loại bỏ connector Groove port được gắn sẵn trên CardKB; bước này cần thiết để có thể trùm silicone cover lên bàn phím.

2. Hàn dây như sau:



Hướng dẫn cho BME680:

1. Cảm biến cần được hàn cùng lúc với bàn phím vì cả hai board phải dùng chung các chân SDA, SCL và Ve.

2. Hàn dây như sau:



Hướng dẫn cho Buzzer:

1. Hàn cực dương (positive) của buzzer vào pin 1.01

2. Hàn cực âm (negative) của buzzer vào GND

3. Cấu hình External notifications để chạy từ pin 33 cho buzzer
