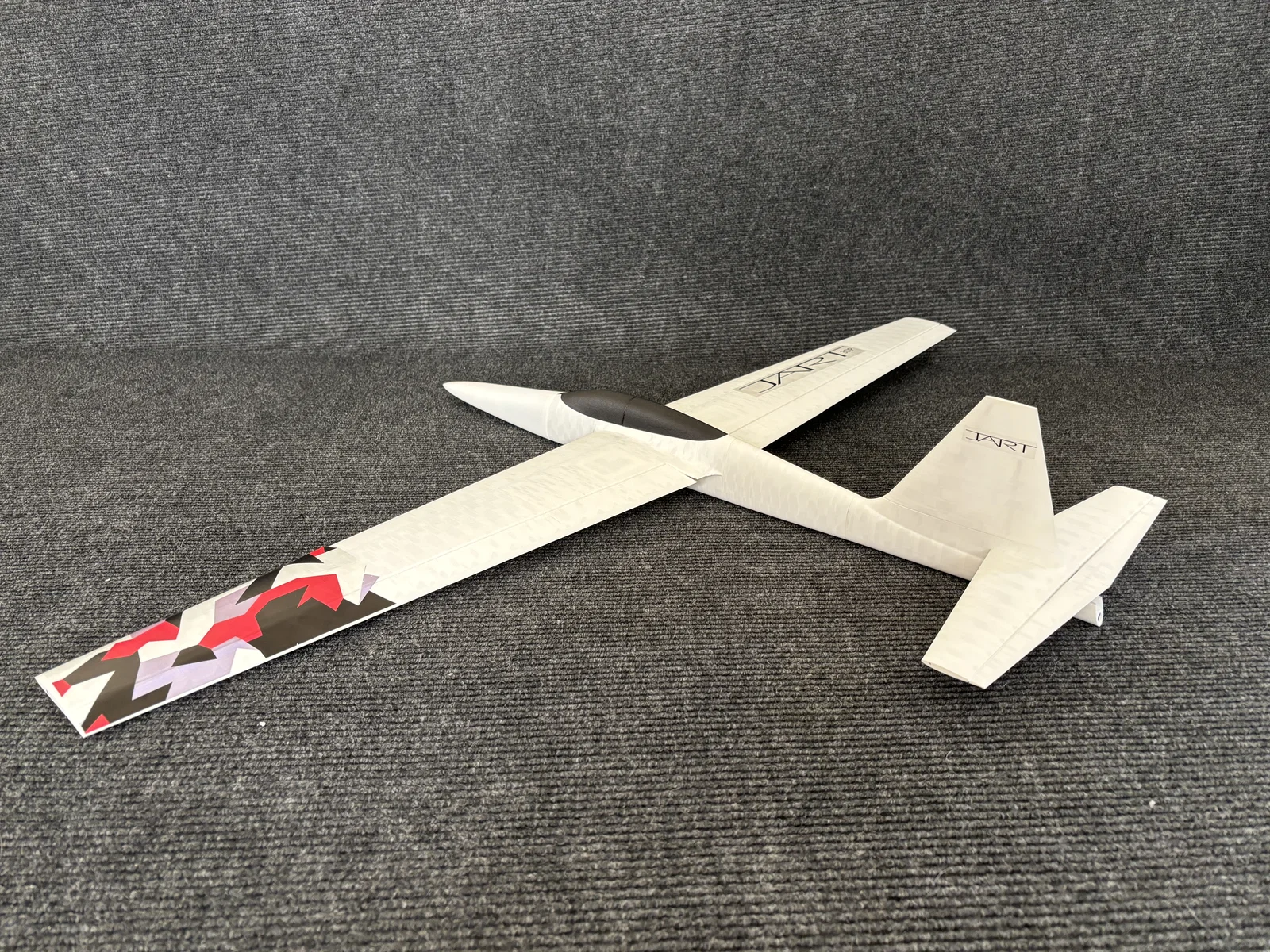

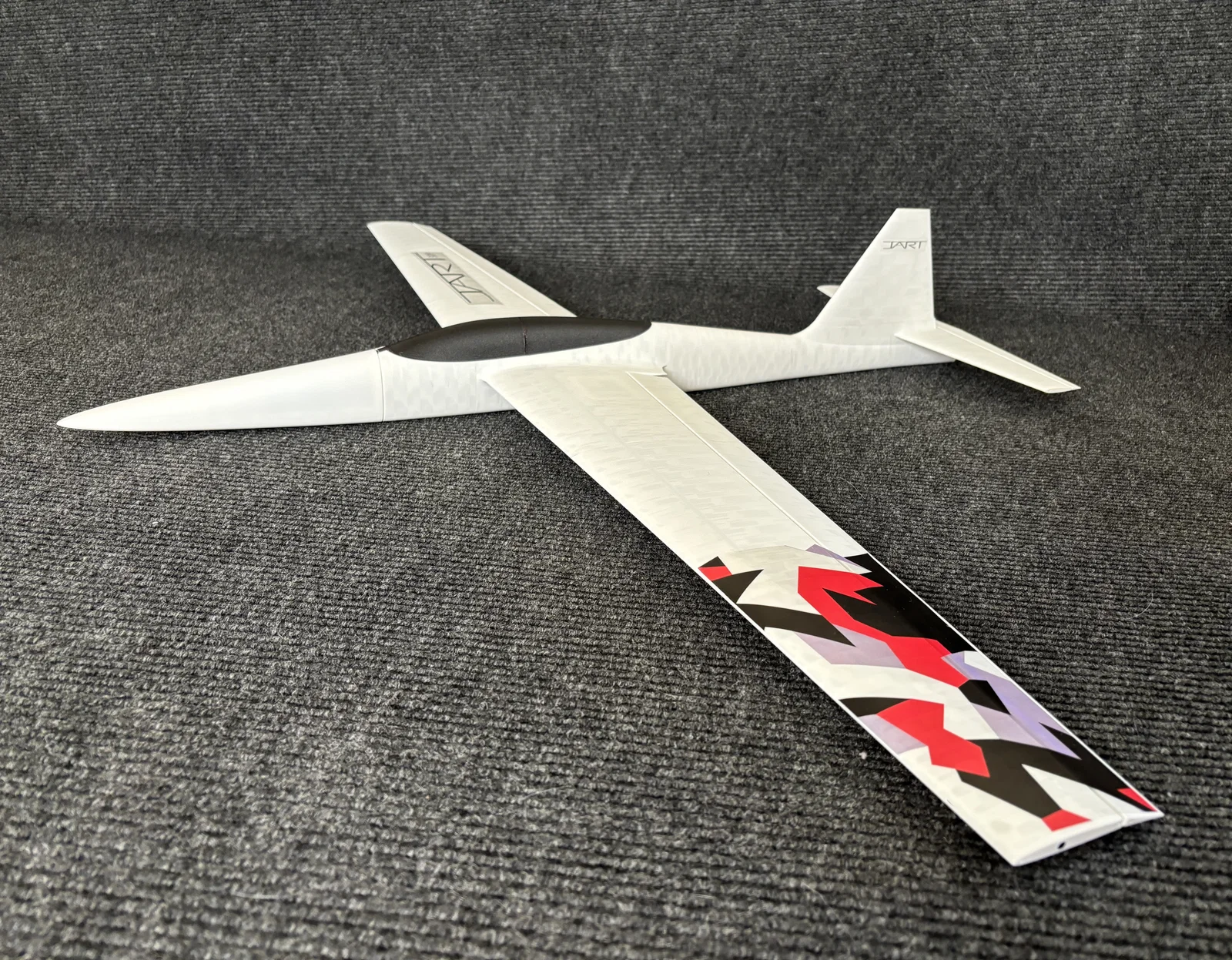

Jart 3DP - Máy bay in 3D có thể scale, tùy biến theo người dùng
Jart 3DP (thiết kế Reed Sherman từ 20 năm trước) nay đã có bản in 3D. Mẫu CAD solid, cho phép thêm modifier để tạo biến thể, scale sải cánh từ 48” lên 60”–80”+, cánh/đuôi tháo rời, hỗ trợ spar carbon và file 3mf cho Bambu/Orca.
Mô tả
Lịch sử phiên bản
(11/26/2024) Rev 0.0 - Đã xác minh in & lắp ráp. Bản phát hành trước chuyến bay đầu (pre-maiden). Dùng cẩn thận.
Bản phát hành này dành cho thợ lắp ráp/phi công có kinh nghiệm, có kiến thức vững về việc chế tạo tàu lượn RC in 3D. Tuy không bắt buộc, khuyến nghị người làm có kinh nghiệm với Bambu Studio hoặc Orca slicer và phần modifier.
File 3mf dùng cho Bambu Studio / Orca slicers. Có thể chuyển đổi sang slicer khác nhưng không khuyến nghị — xem link hướng dẫn cách chuyển file 3mf giữa các slicer khác nhau — https://youtu.be/eGpp3gJKsKE
\=============================================================

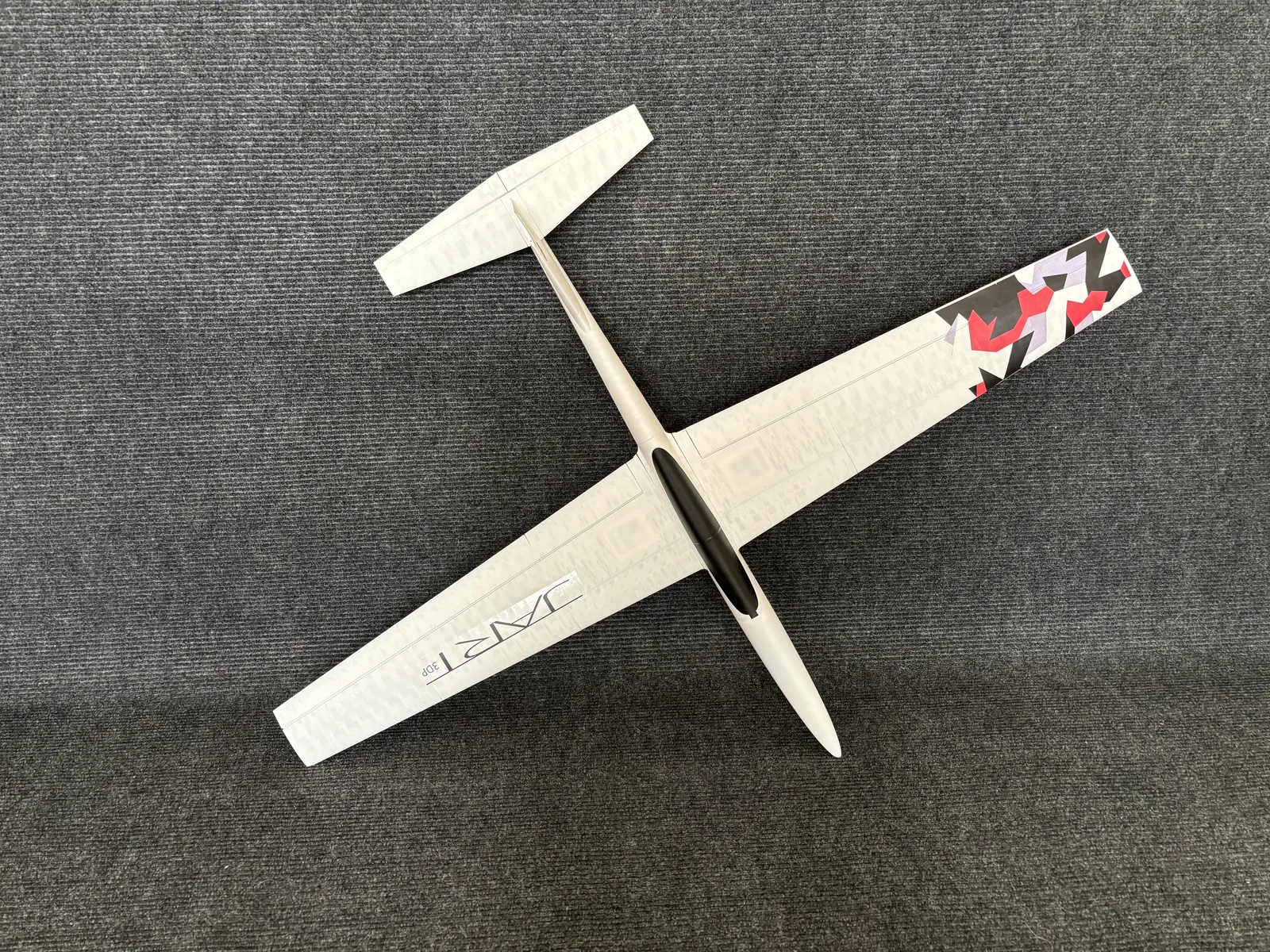

Jart do Reed Sherman thiết kế cách đây 20 năm, giờ đã có thể in 3D.
Tính năng của Jart 3DP:

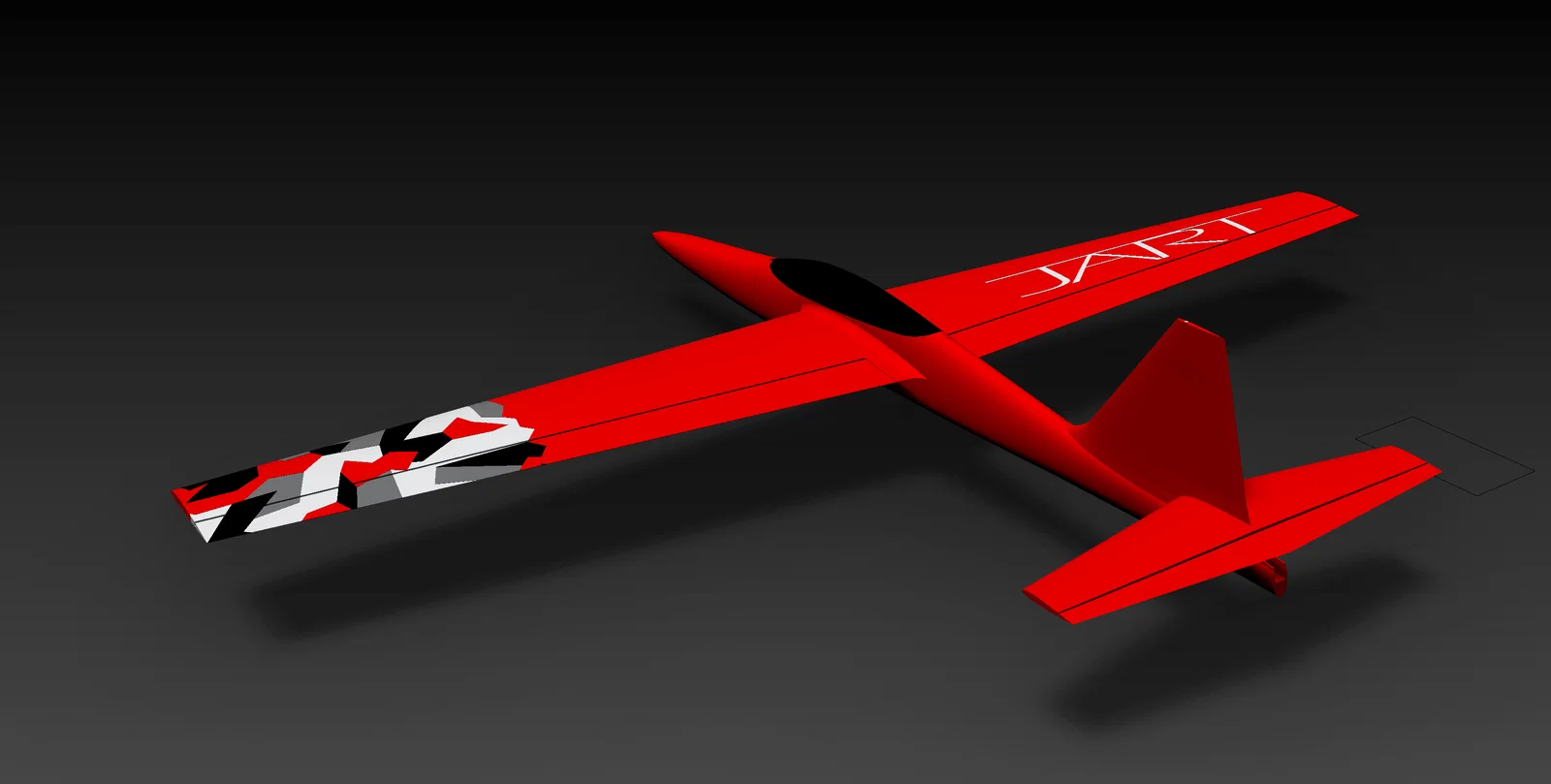

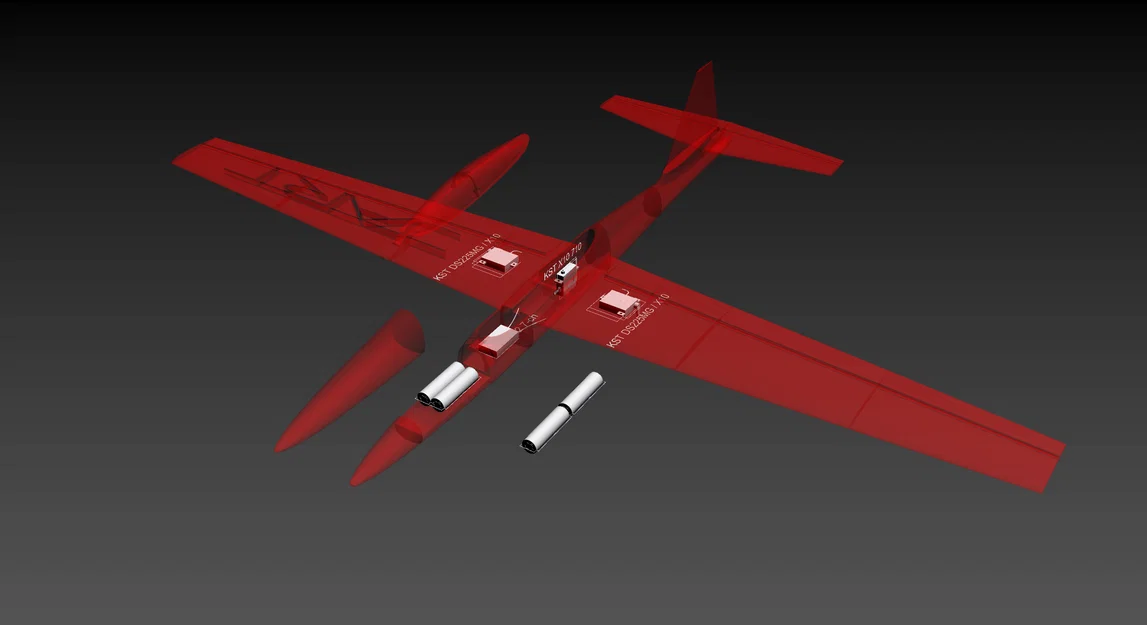

(1) Thiết kế CAD “solid” hoàn toàn, cho phép người dùng thêm modifier để tạo các biến thể Jart (khác nhau về trọng lượng và độ bền, từ Jart Light đến Jart Strong)

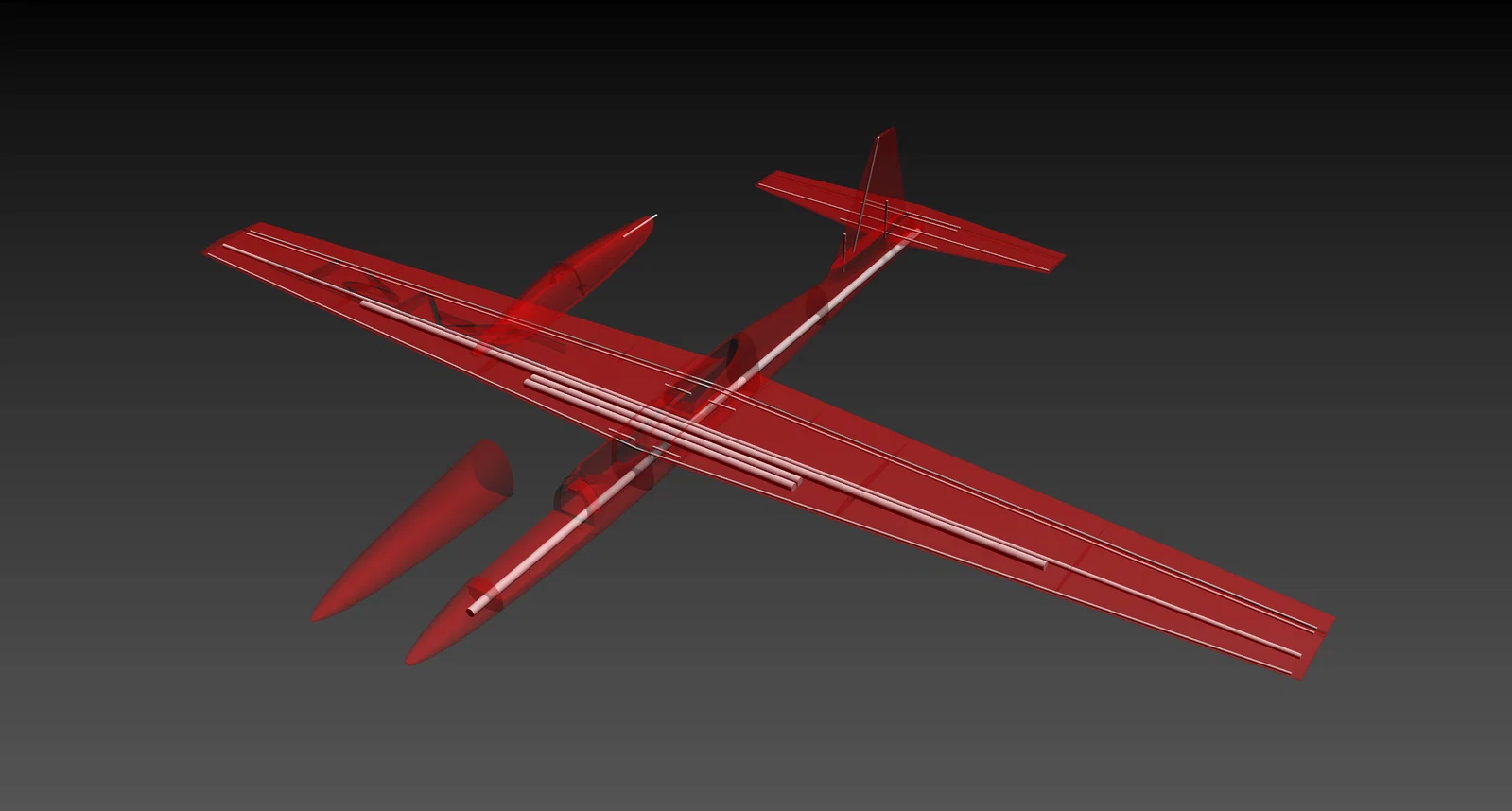

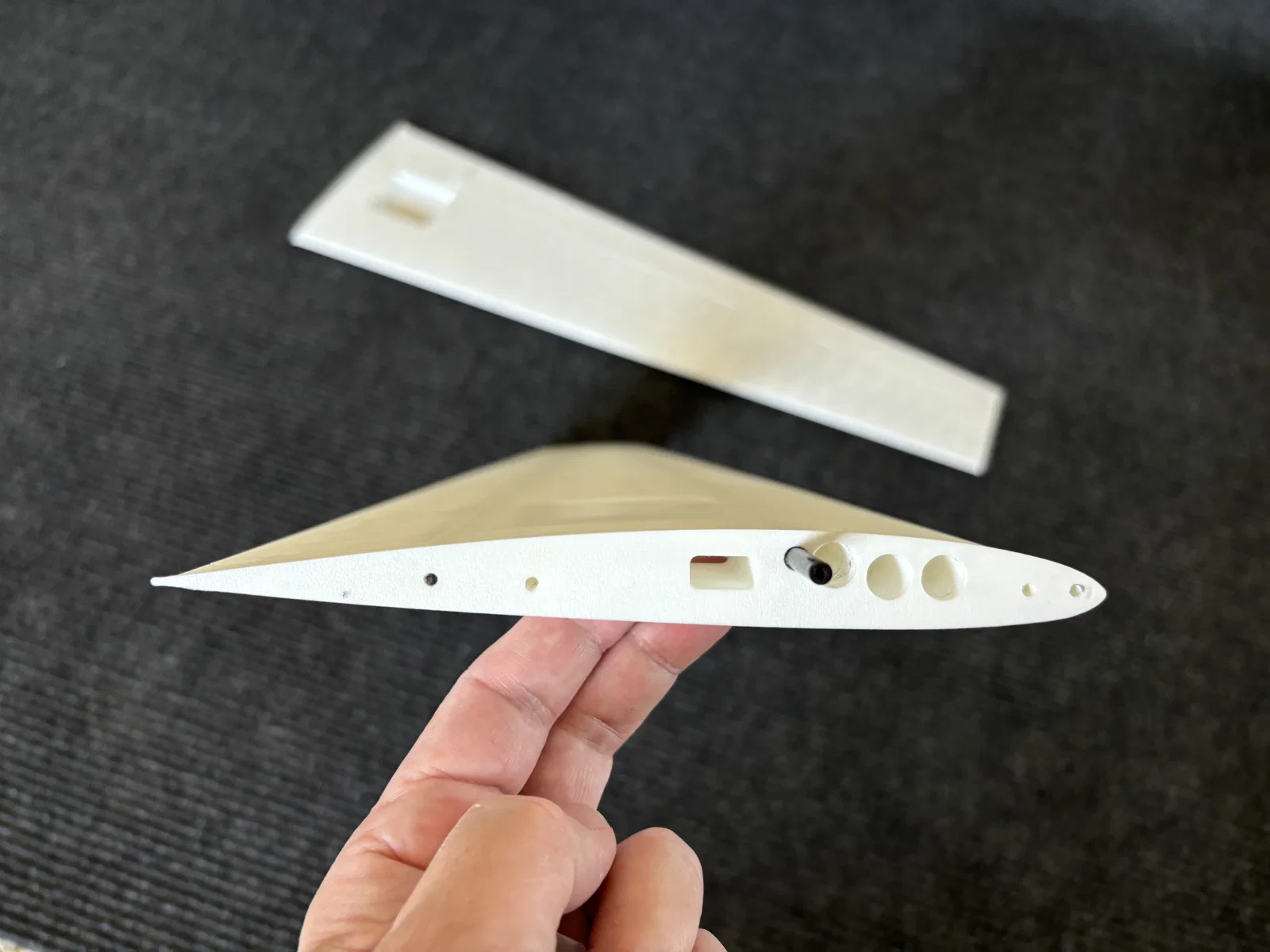

(2) Có thể scale — thiết kế theo sải cánh 48”, có thể scale lên 60”~80”, hoặc hơn. Spar và stringer carbon fiber được thiết kế dạng cutting mesh, cho phép người dùng scale và chỉnh sửa khi scale theo các sải cánh khác nhau.

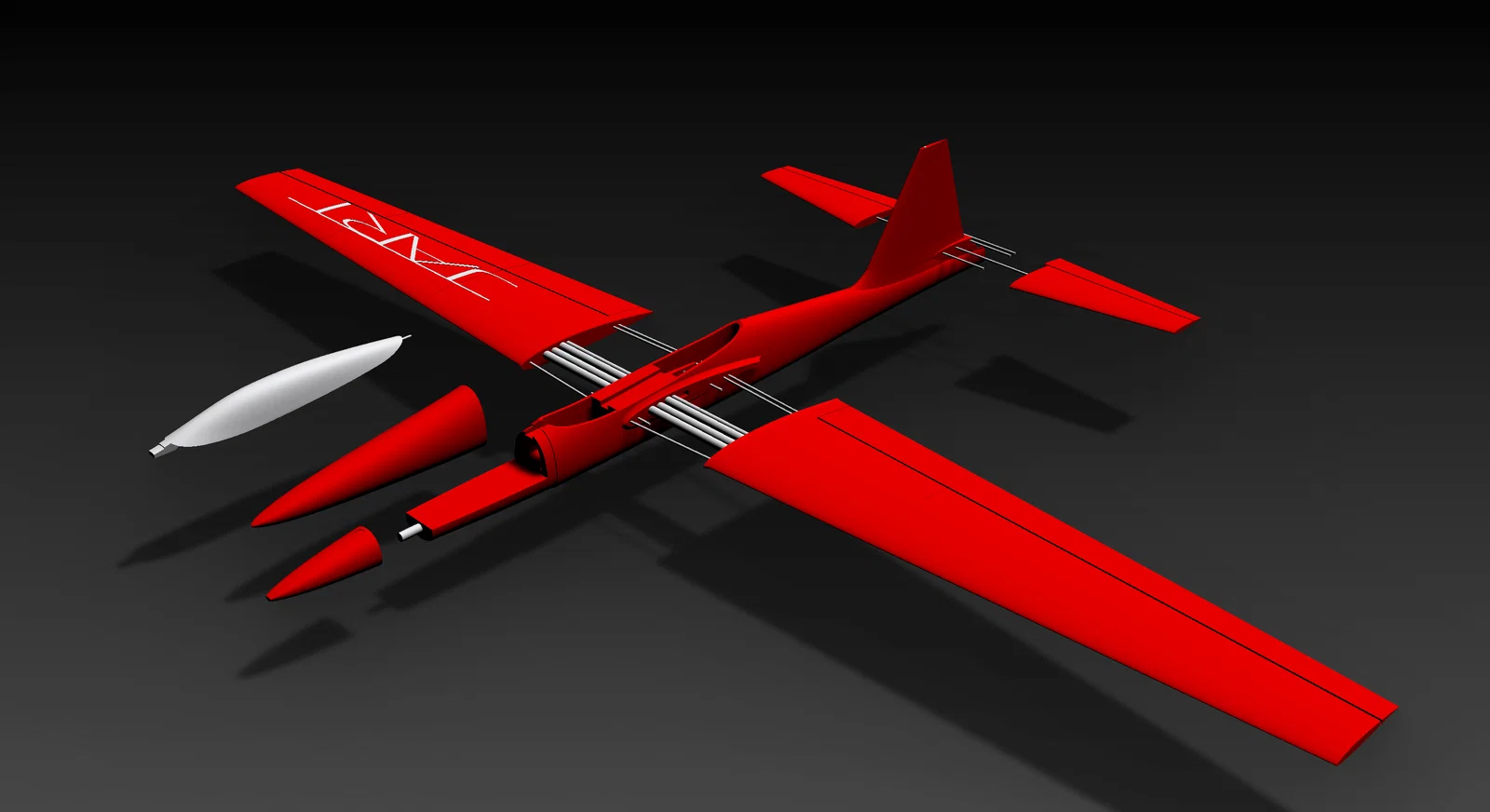

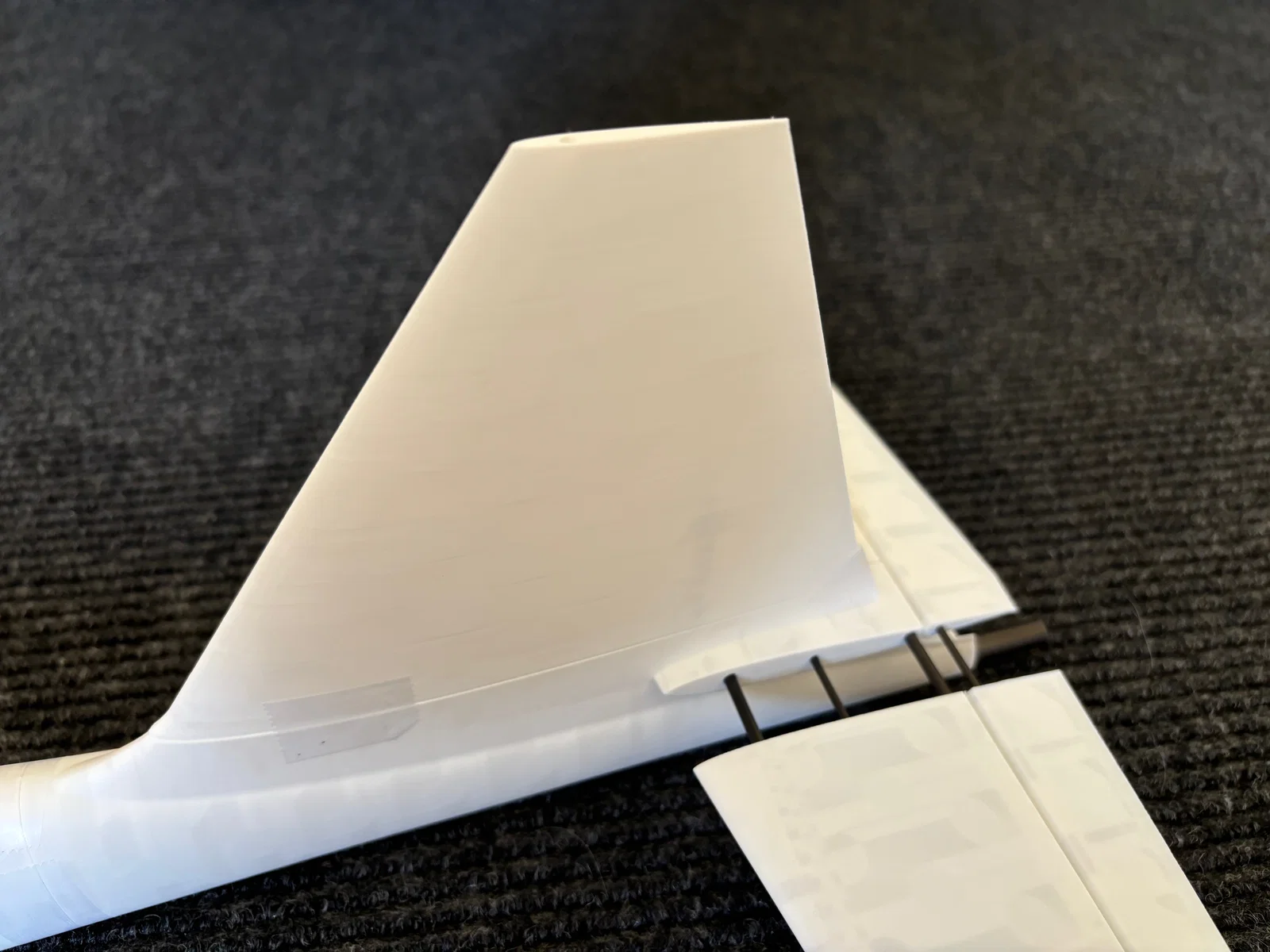

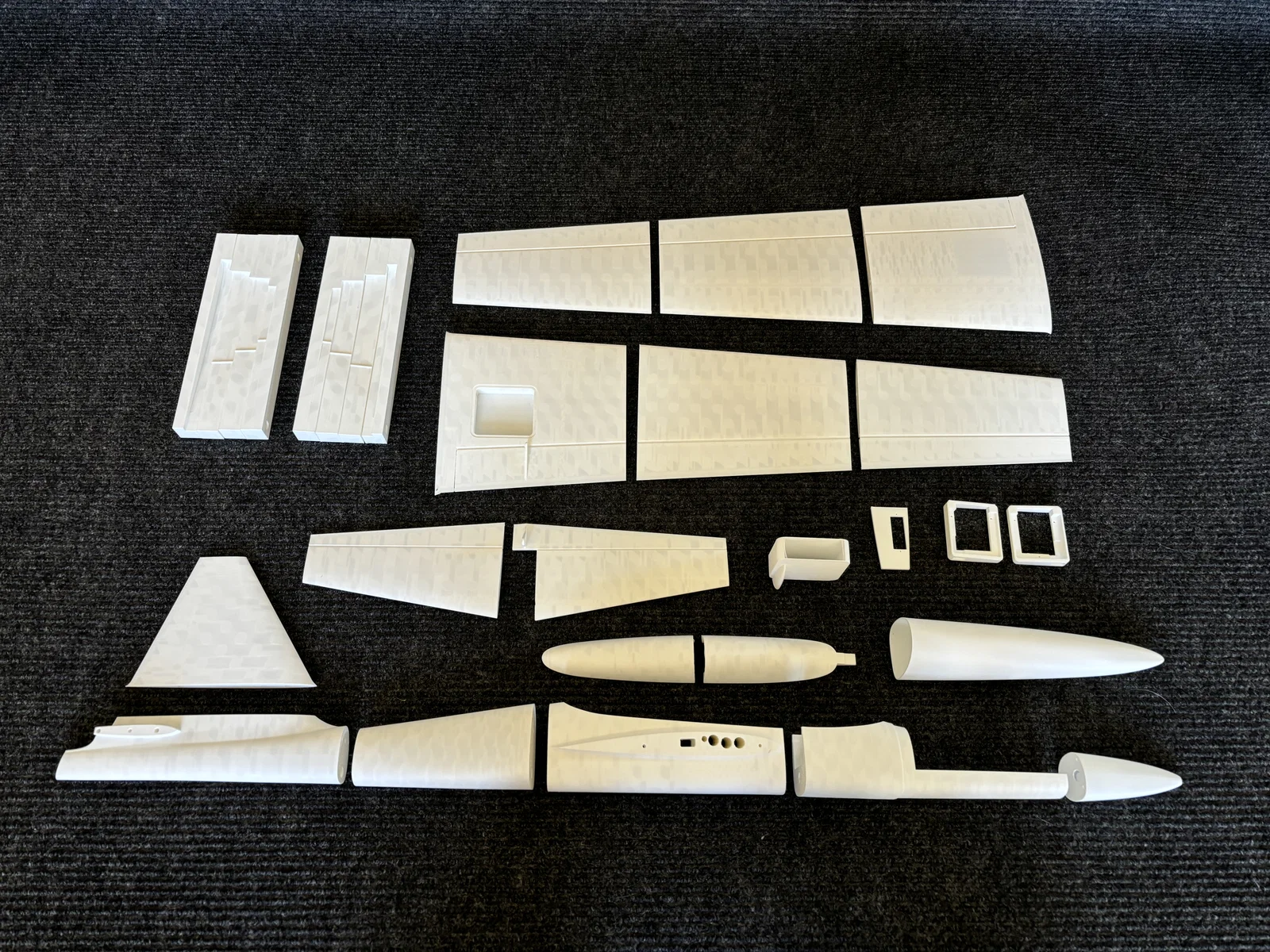

(3) Cánh và cụm đuôi tháo rời
(4) Dùng thanh carbon/kim loại bán sẵn làm wing joiner hoặc ballast.

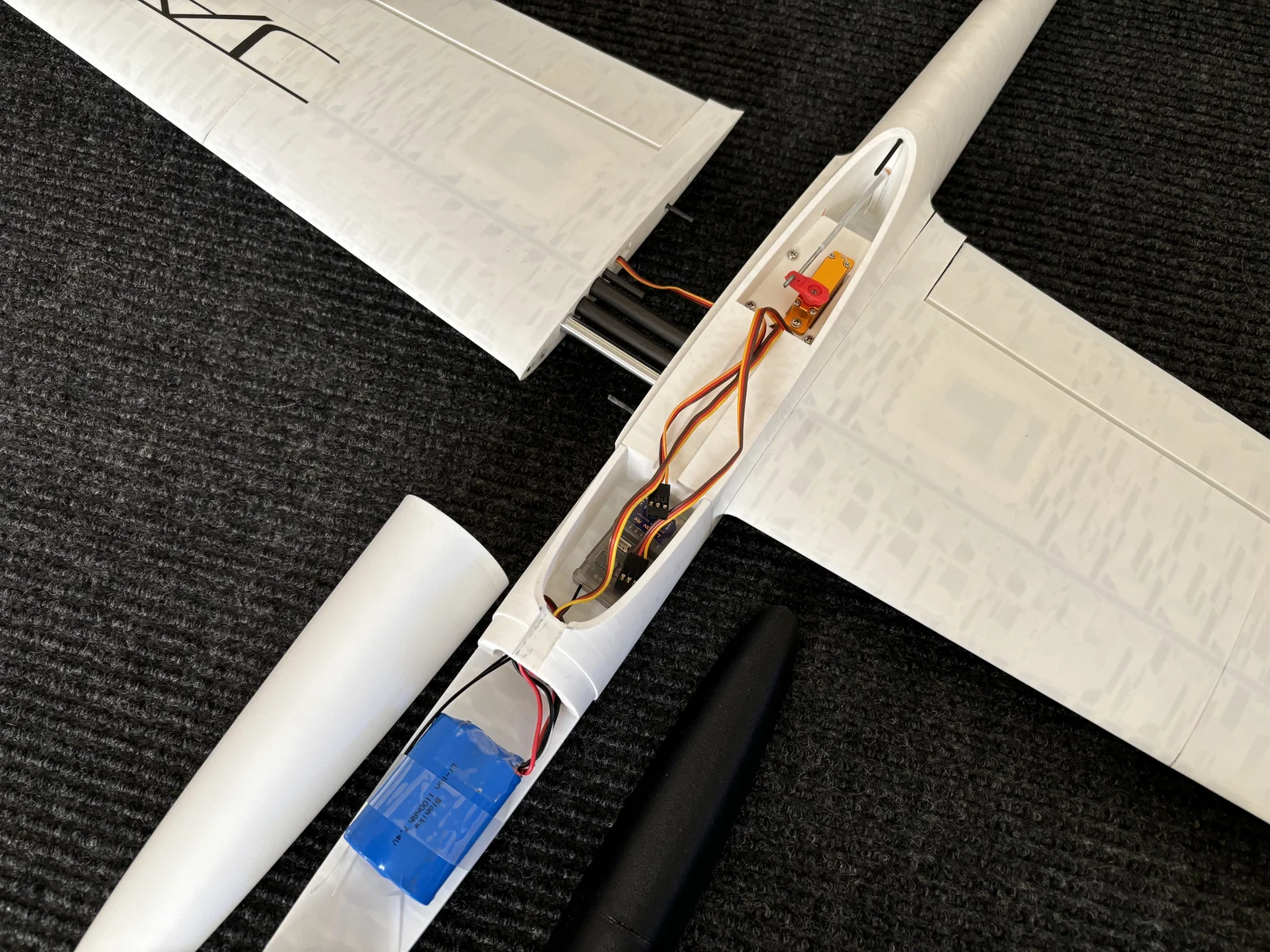

(5) Thân (fuselage) có nose cone và canopy — giúp dễ tiếp cận để lắp đặt thiết bị

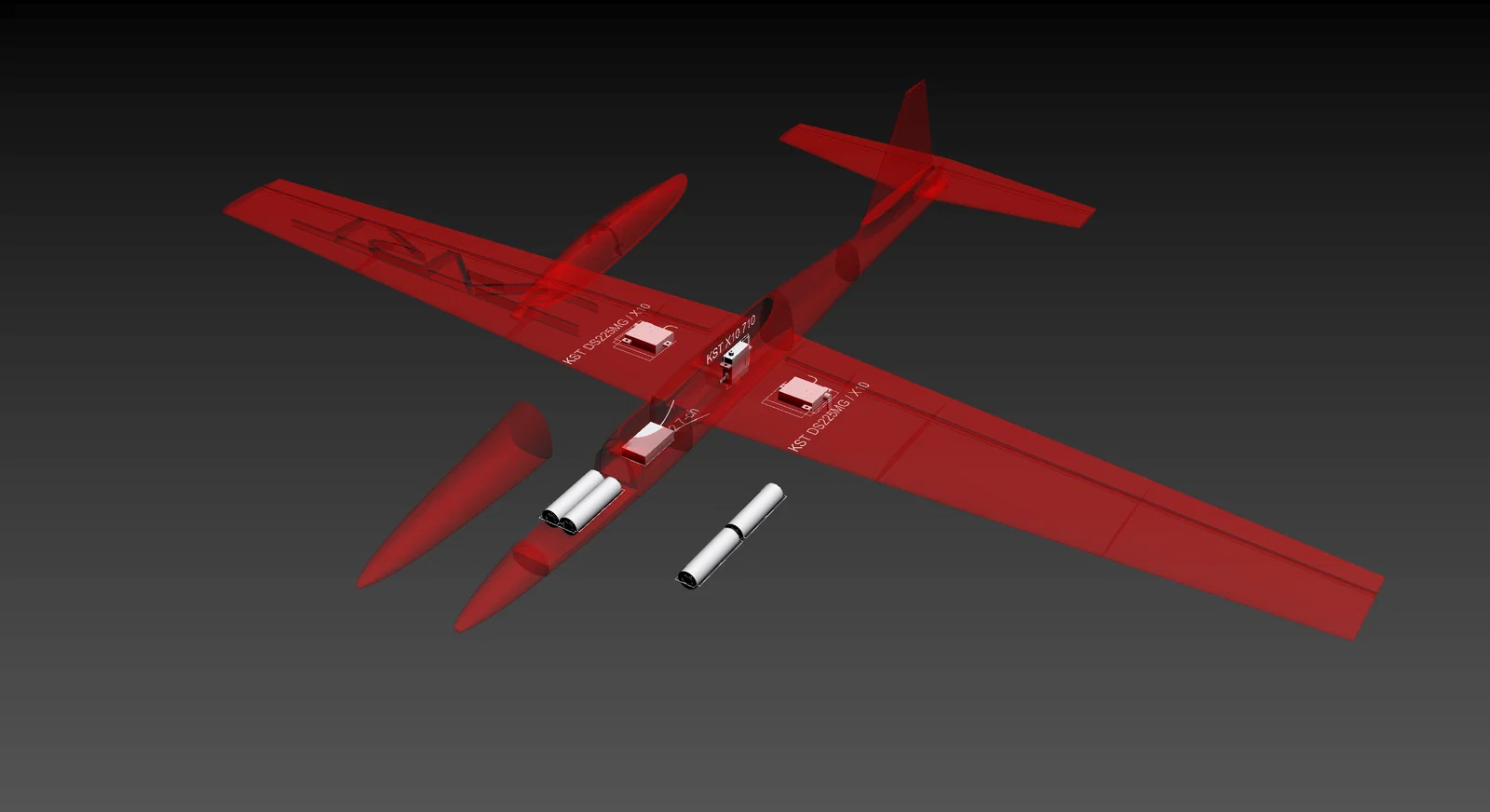

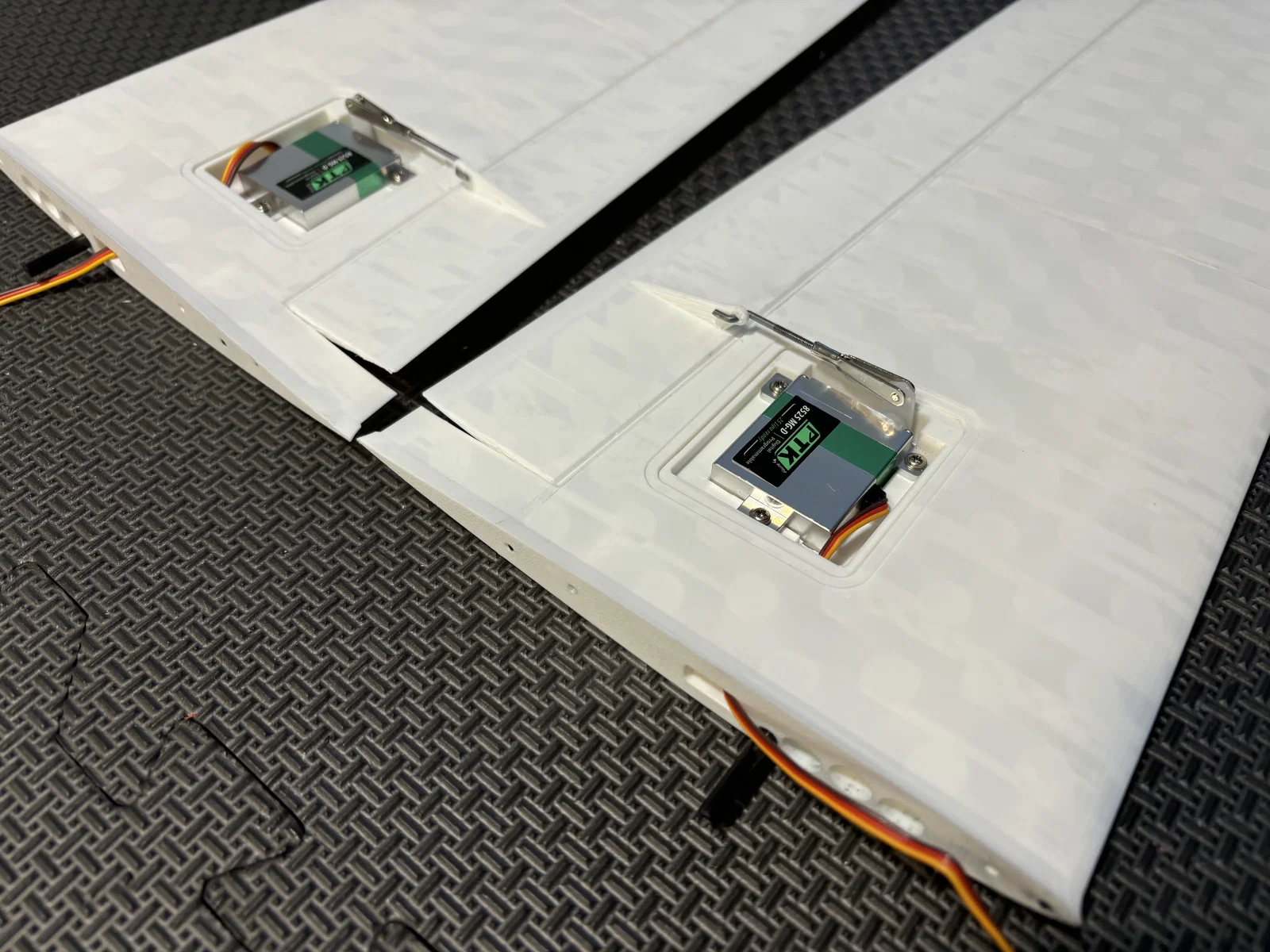

(6) Khung/hộp servo — thiết kế dựa trên cutting mesh, cho phép người dùng tùy biến
Build log “Jart 3DP” trên RCGroups:
Hướng dẫn multi-media:
https://youtu.be/jcxZTAiepXI
Ghi nhận & Tham khảo:
(1) Thiết kế Jart gốc do Reed Sherman tạo (Creative Common Attribution - NonCommercial 2.5 License)
(2) Bản vẽ & build log Jart — https://www.rcgroups.com/forums/showthread.php?259967-Jart-Build-Thread
(3) Render CAD của Jart — https://grabcad.com/library/jart-rc-glider-1
Cài đặt in 3D
Thiết lập in: xem hướng dẫn multi-media và các file 3mf để biết chi tiết
3dprinted #rcairplane #ItFlies #slopesoaring #jart #pss #slope #soaring #sailplane #glider
