BigNum - Numpad/Macropad Hotswap & Handwired

CẬP NHẬT :

• 29/09/2024 :
  • Đã thêm file Vial “big_num_vial.uf2”.

Bối cảnh:

BigNum là một phần trong chuỗi dự án mình mới bắt đầu gần đây, tất cả đều tập trung vào bàn phím cơ custom. Chuỗi này gồm nhiều bộ keycap khác nhau, mẫu numpad này, và sắp tới sẽ có một bàn phím ISO105 và một bàn phím 75%.

Mô tả :

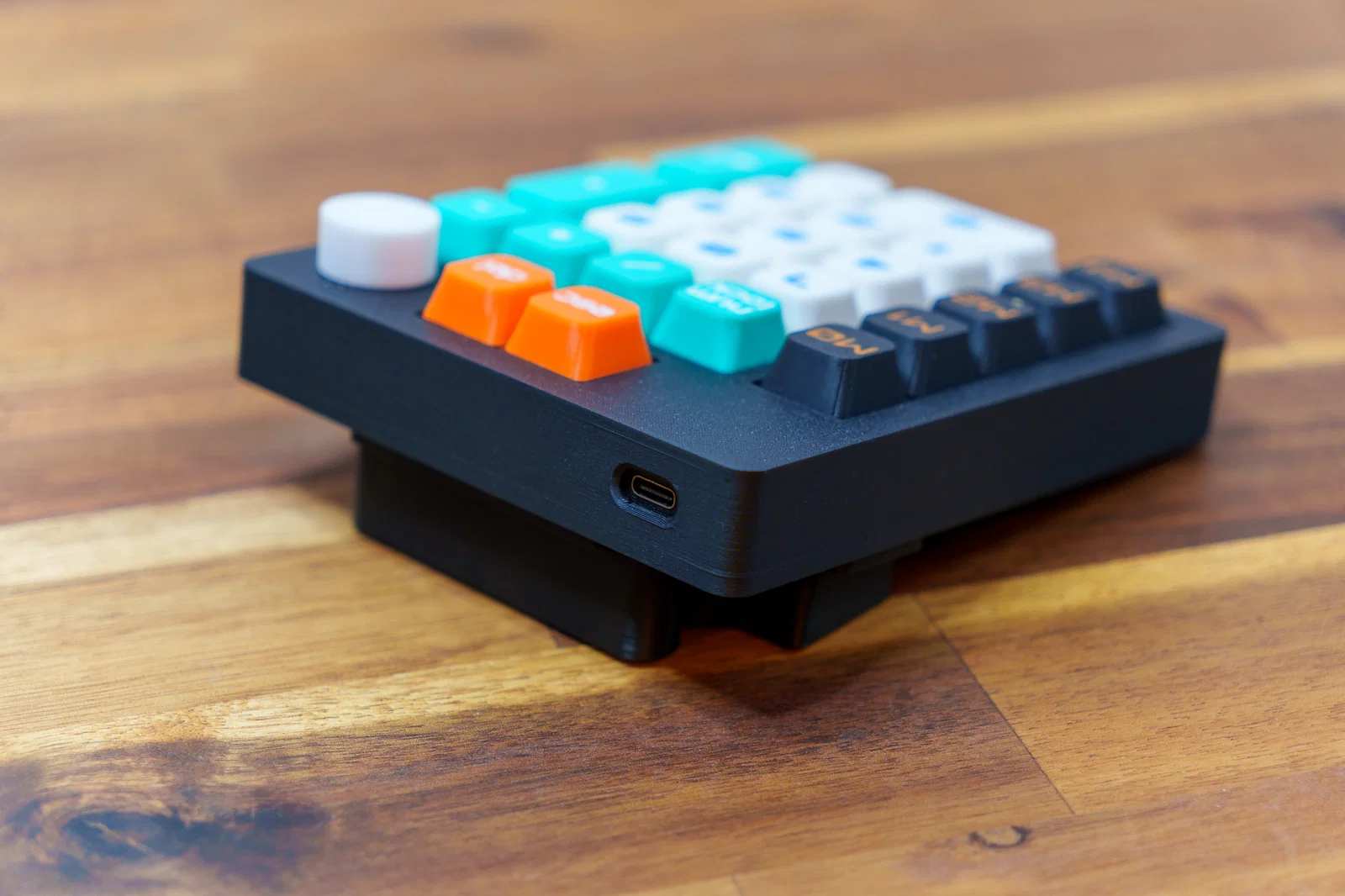

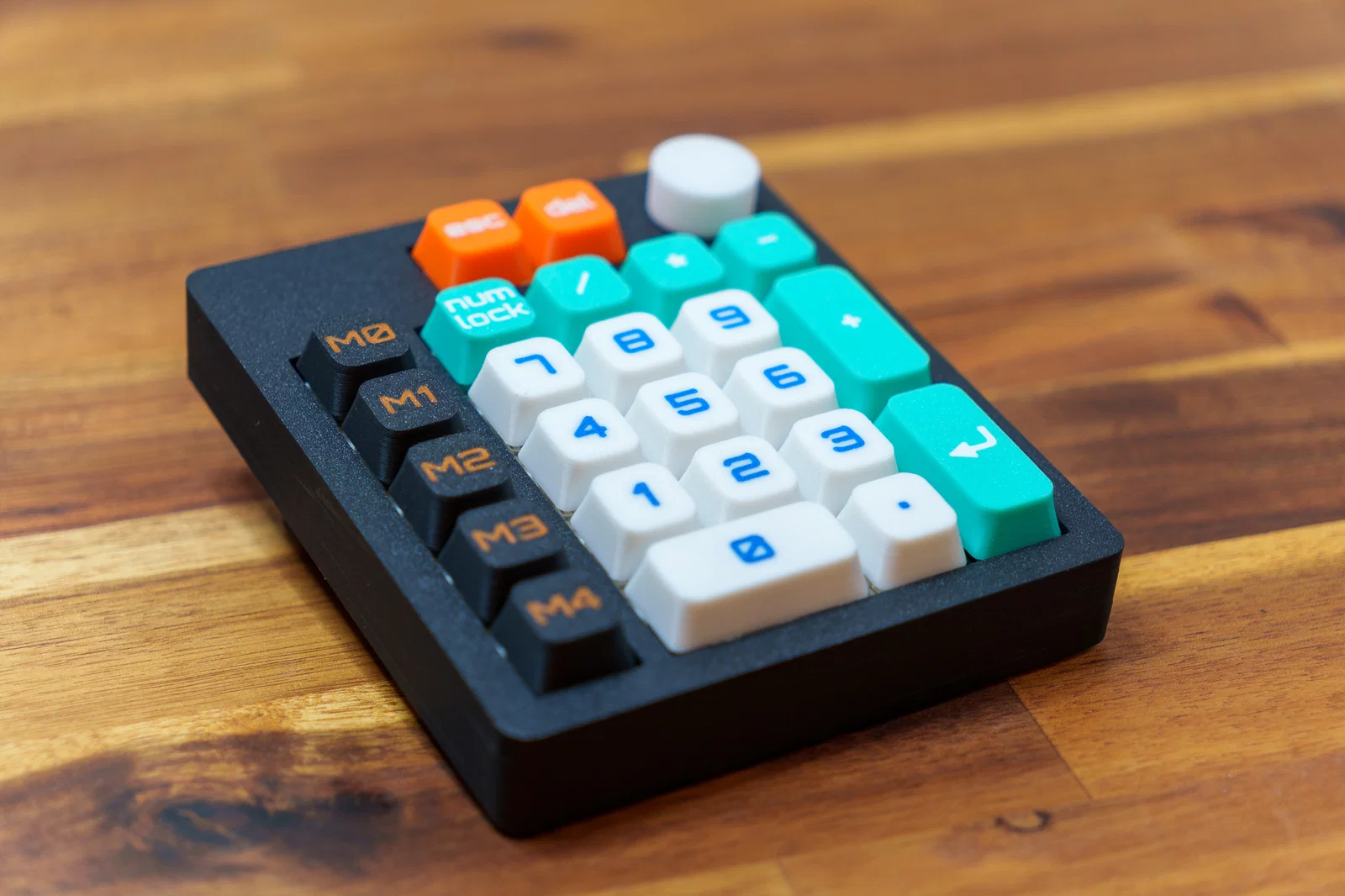

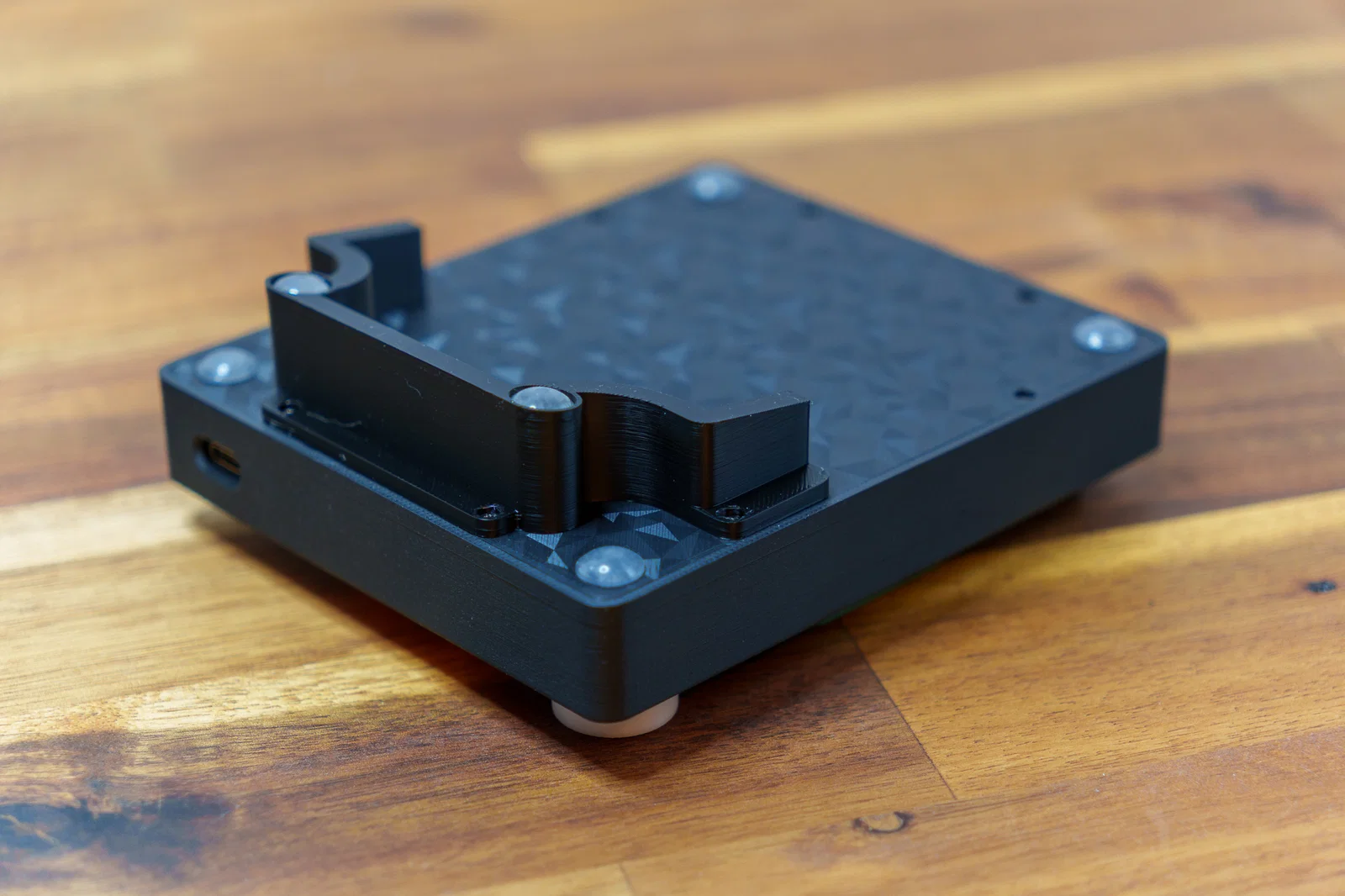

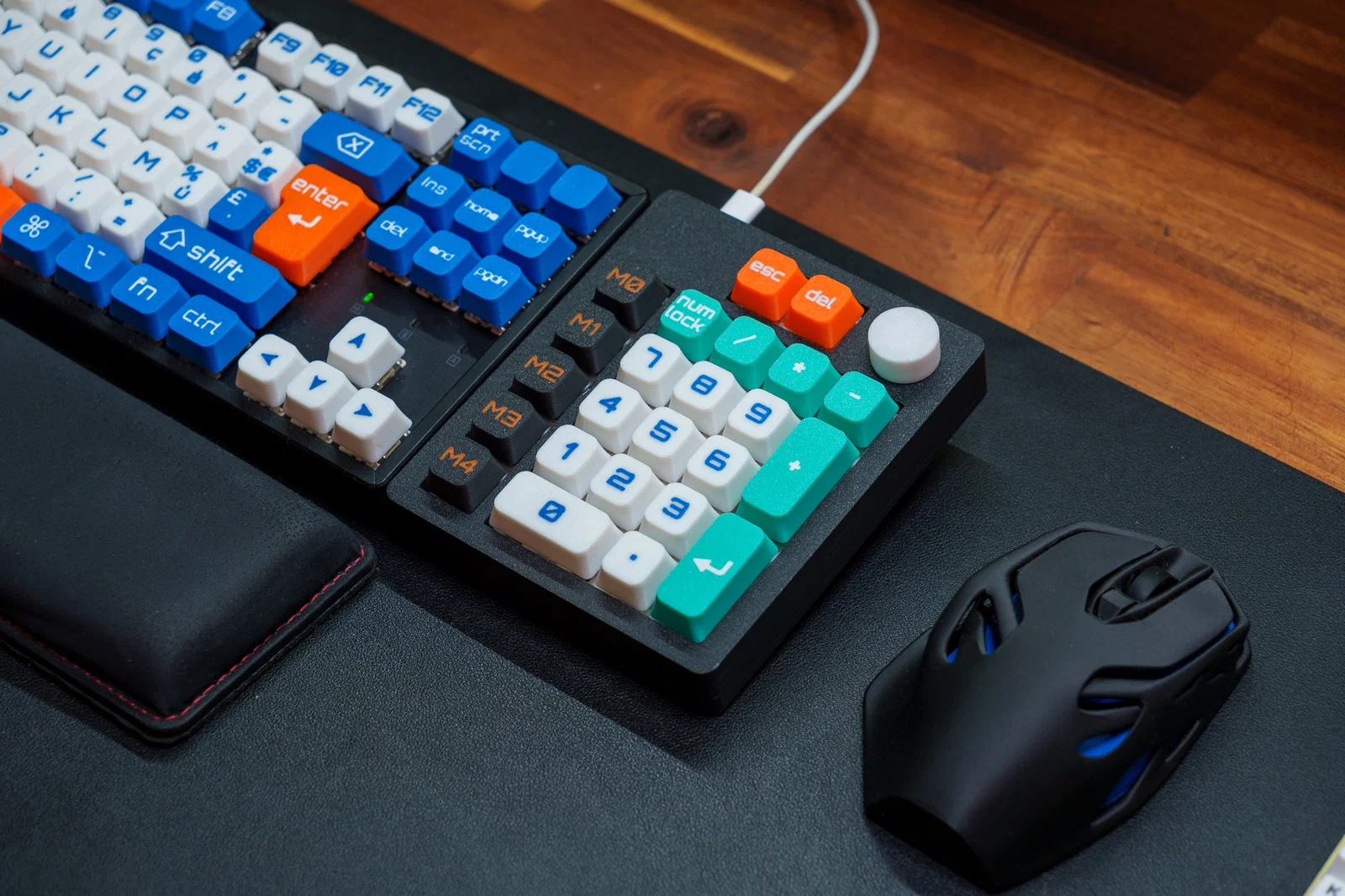

BigNum là một numpad/macropad in 3D dành cho những ai thích DIY và thích tuỳ biến công cụ của mình.

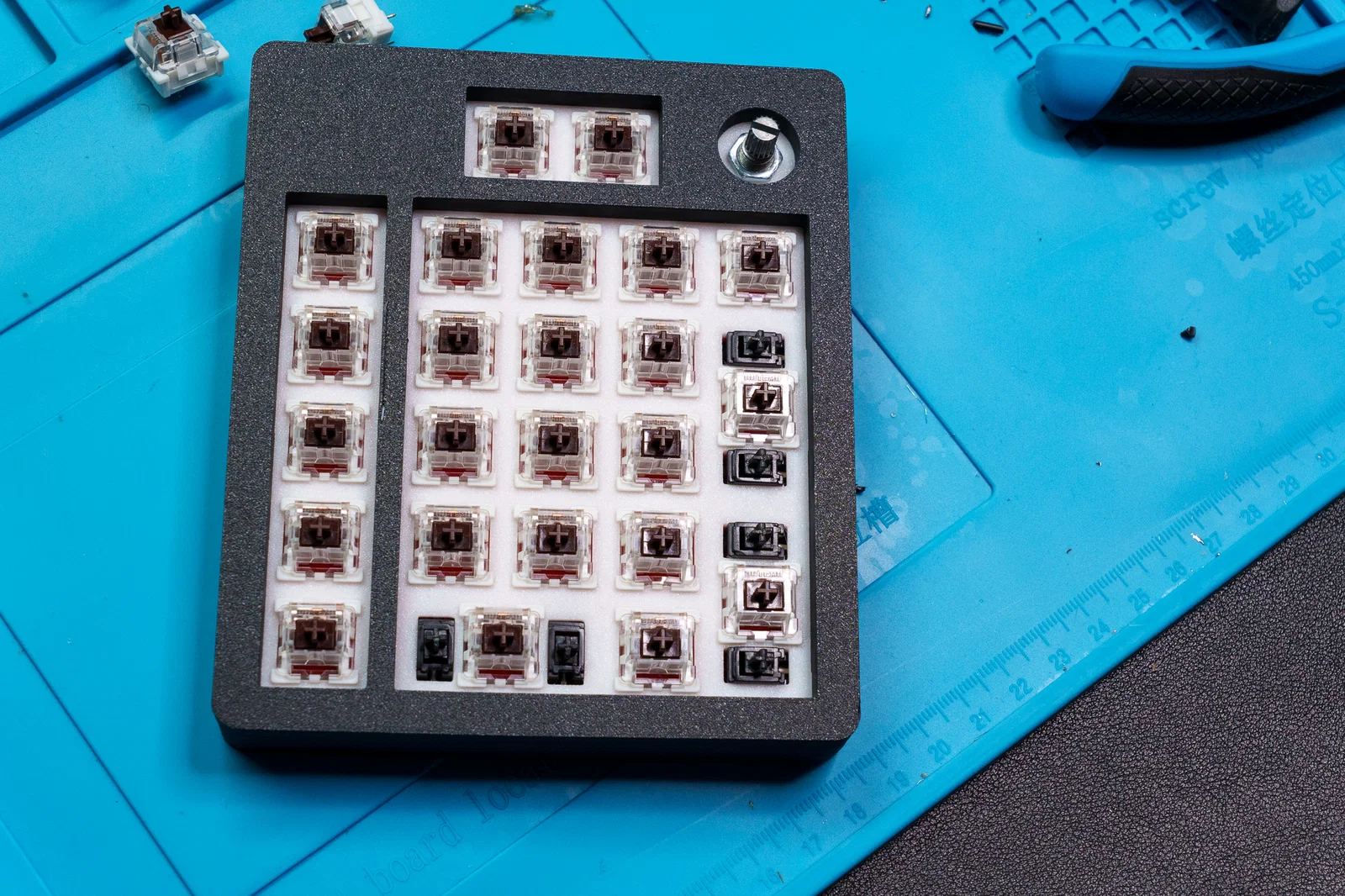

Dự án có 2 phiên bản: một bản dùng hotswap sockets, rất tiện để thay switch; và một bản hàn switch trực tiếp để build cố định hơn.

Bạn có thể cấu hình từng phím bằng Vial, phần mềm cho phép tuỳ chỉnh chức năng phím theo nhu cầu.

Dù bạn muốn làm một numpad đơn giản hay một macropad phức tạp hơn, BigNum đều có thể tuỳ biến theo ý bạn.

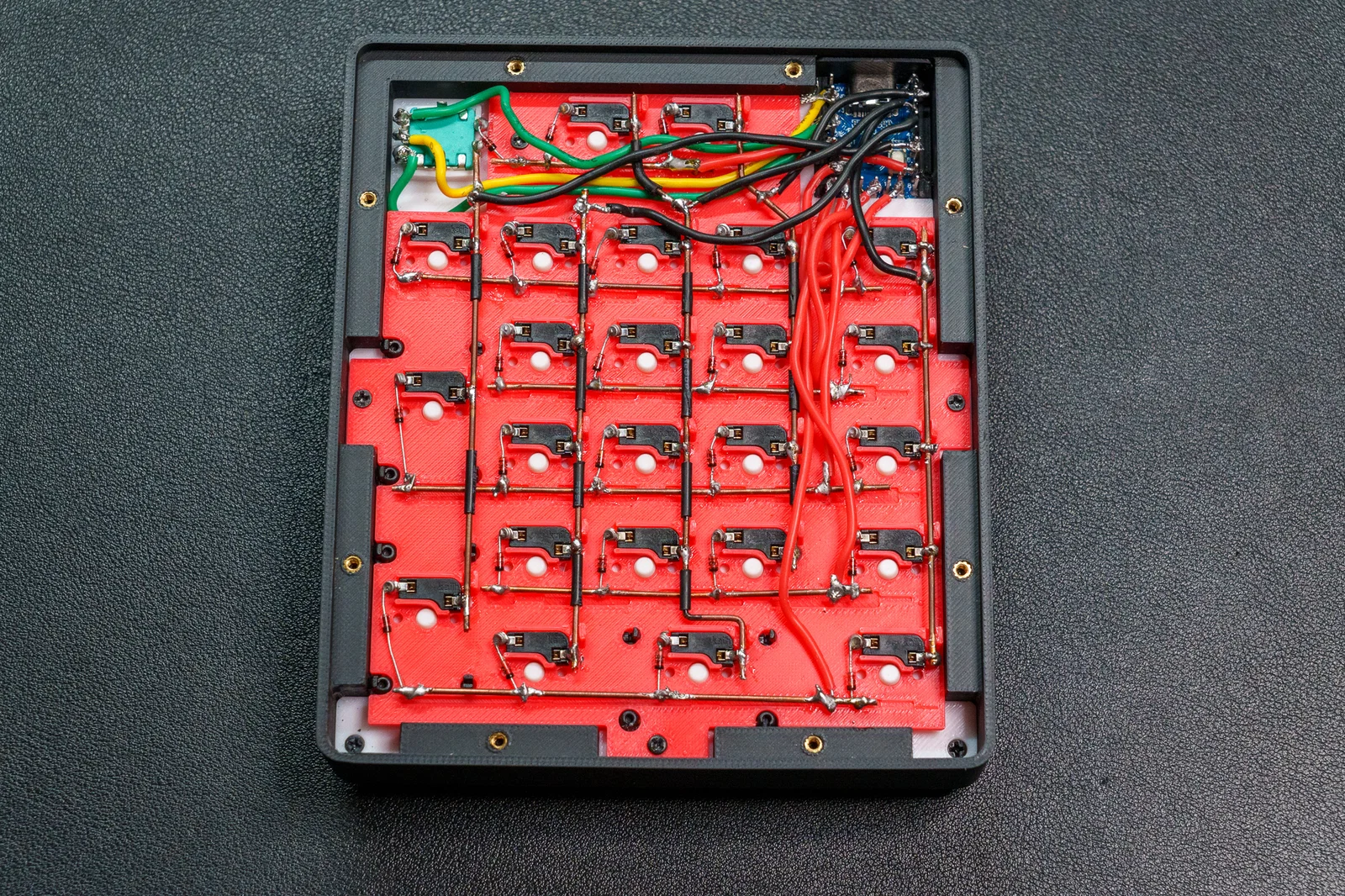

Dự án bao gồm đầy đủ file cần thiết để in 3D và hướng dẫn lắp ráp chi tiết để đi từng bước.

Tính năng:

• Hai tuỳ chọn lắp: hotswap hoặc hàn trực tiếp.
• Tuỳ chỉnh phím với Vial.
• Có sẵn file 3MF và hướng dẫn lắp ráp.

Mình khuyến nghị nên làm theo các hướng dẫn PDF bên cạnh video. Mỗi phiên bản BigNum đều có một bản hướng dẫn riêng.

• PDF cho phiên bản hotswap

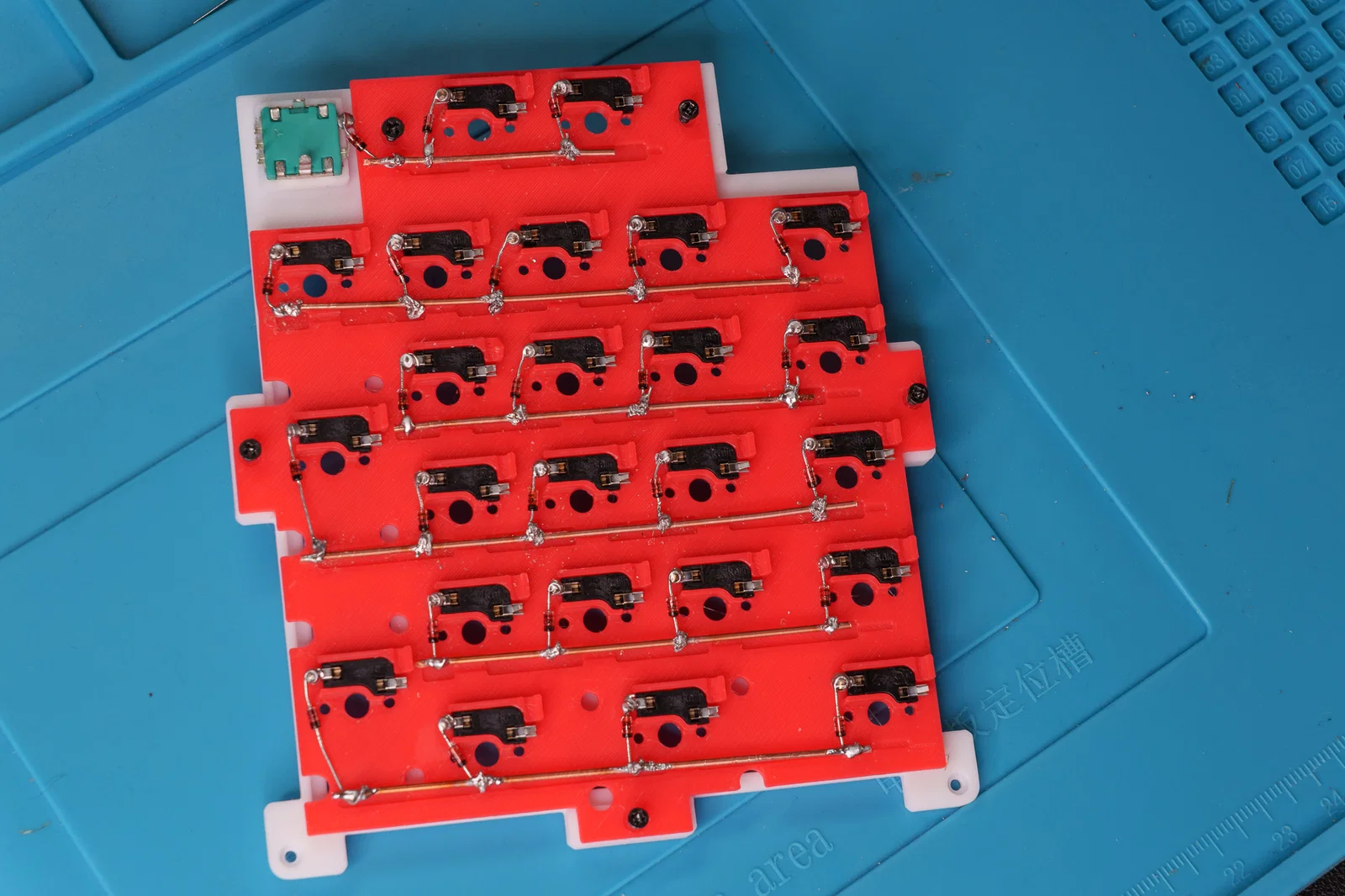

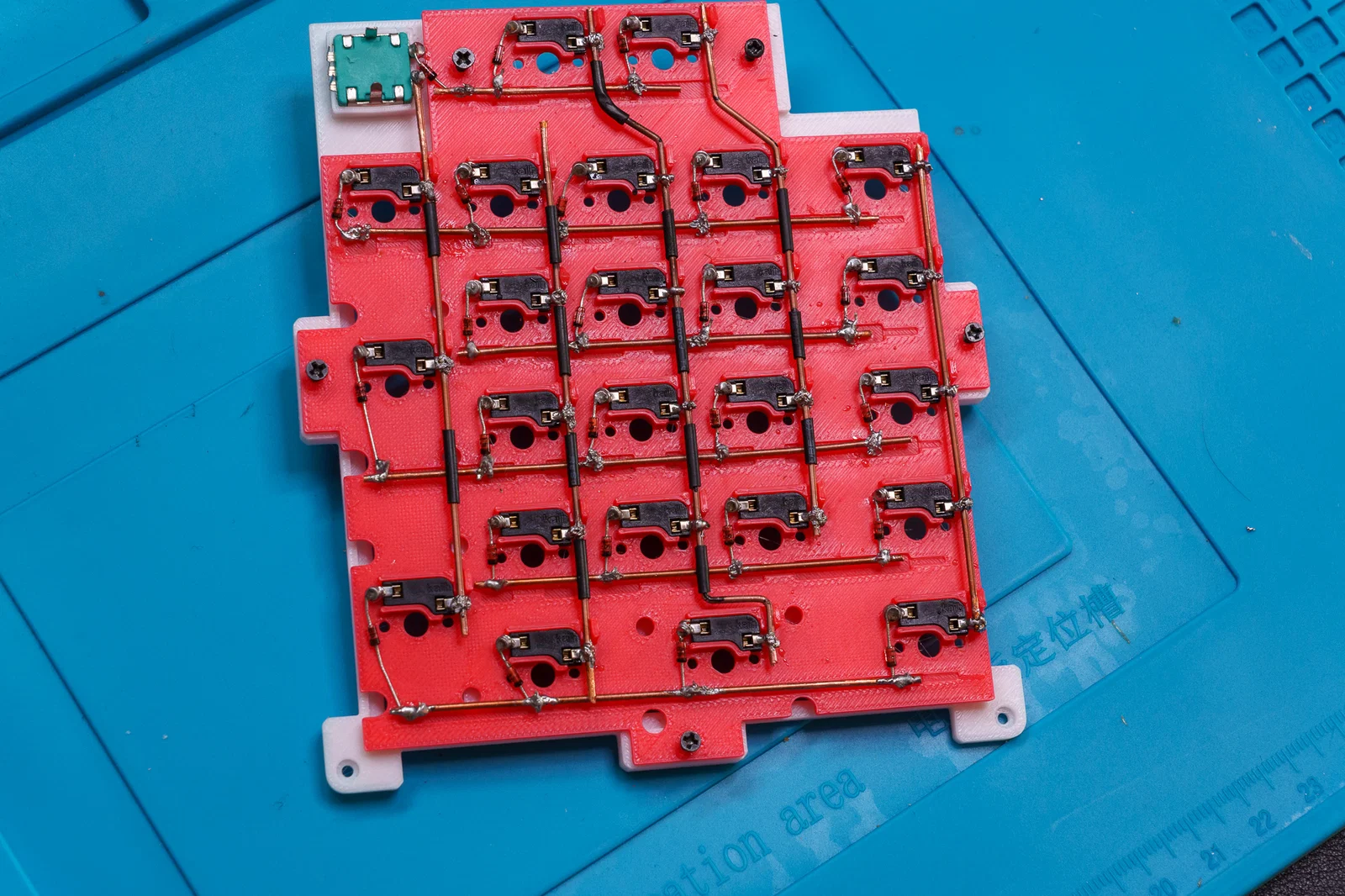

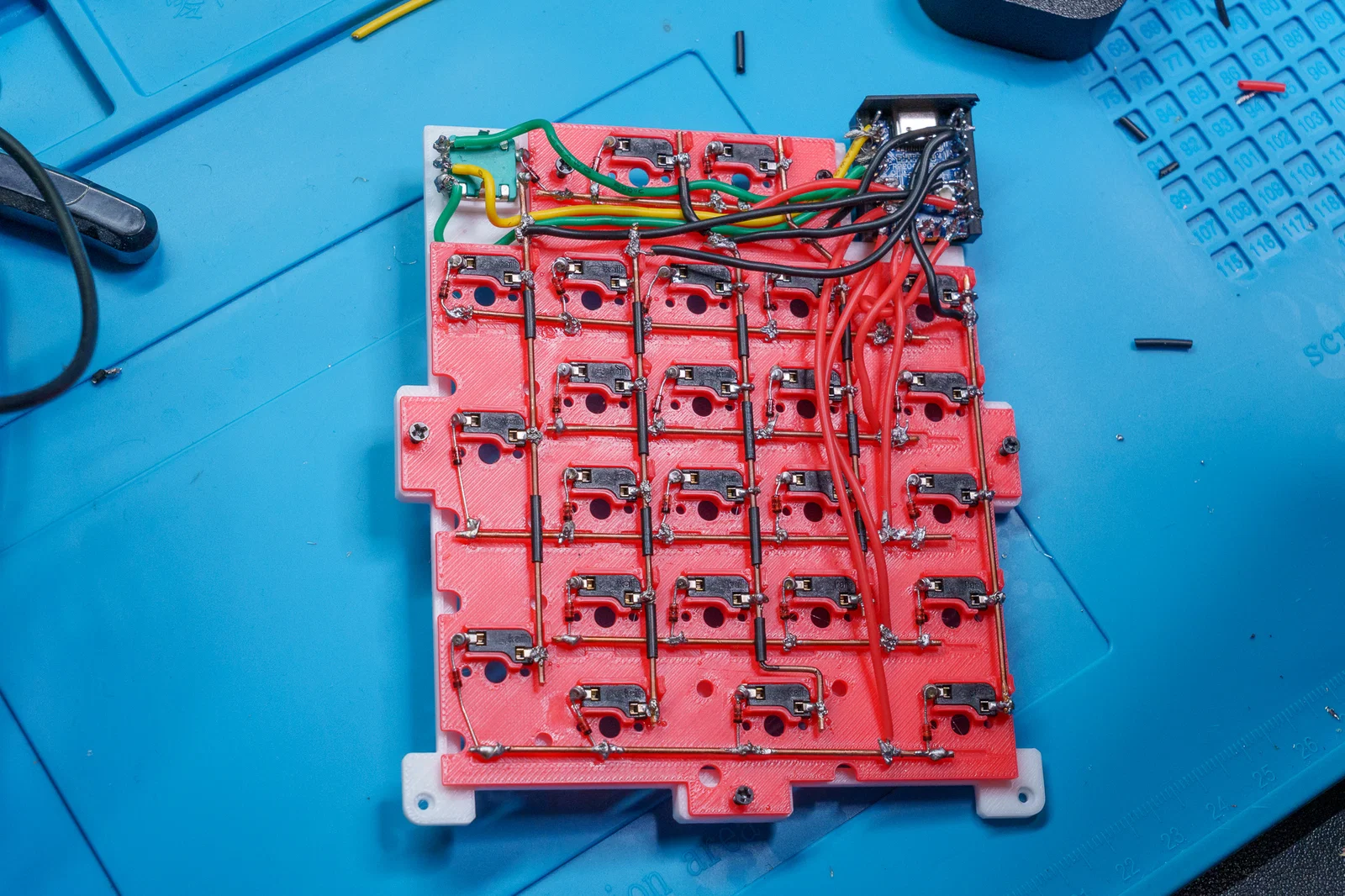

• PDF cho phiên bản handwired

Các danh sách bên dưới bao gồm mọi thứ bạn cần để lắp BigNum, kèm những tuỳ chọn để tuỳ biến.

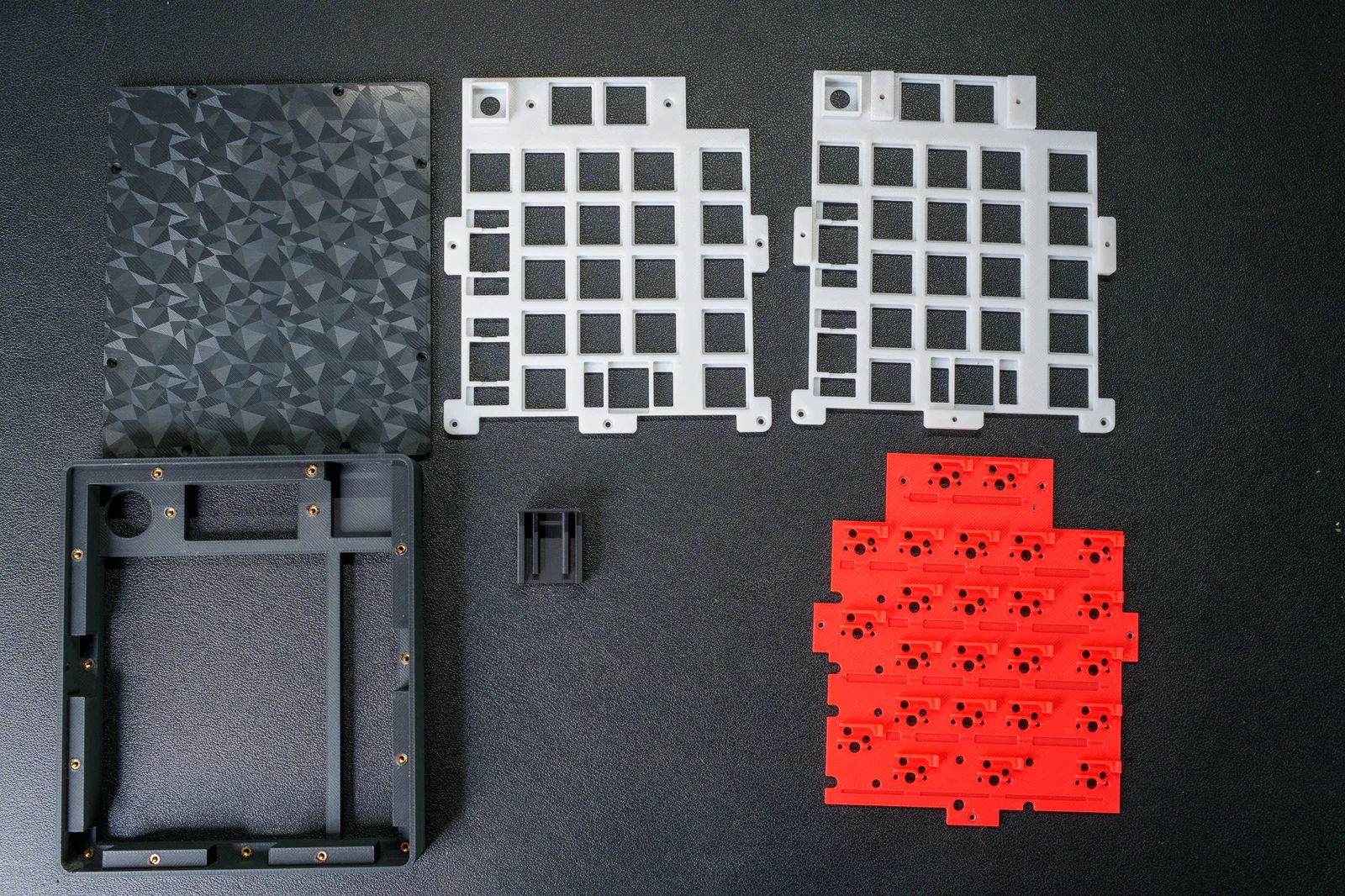

Phần in 3D:

• Case (2 phiên bản)
• Switch plate (2 phiên bản)

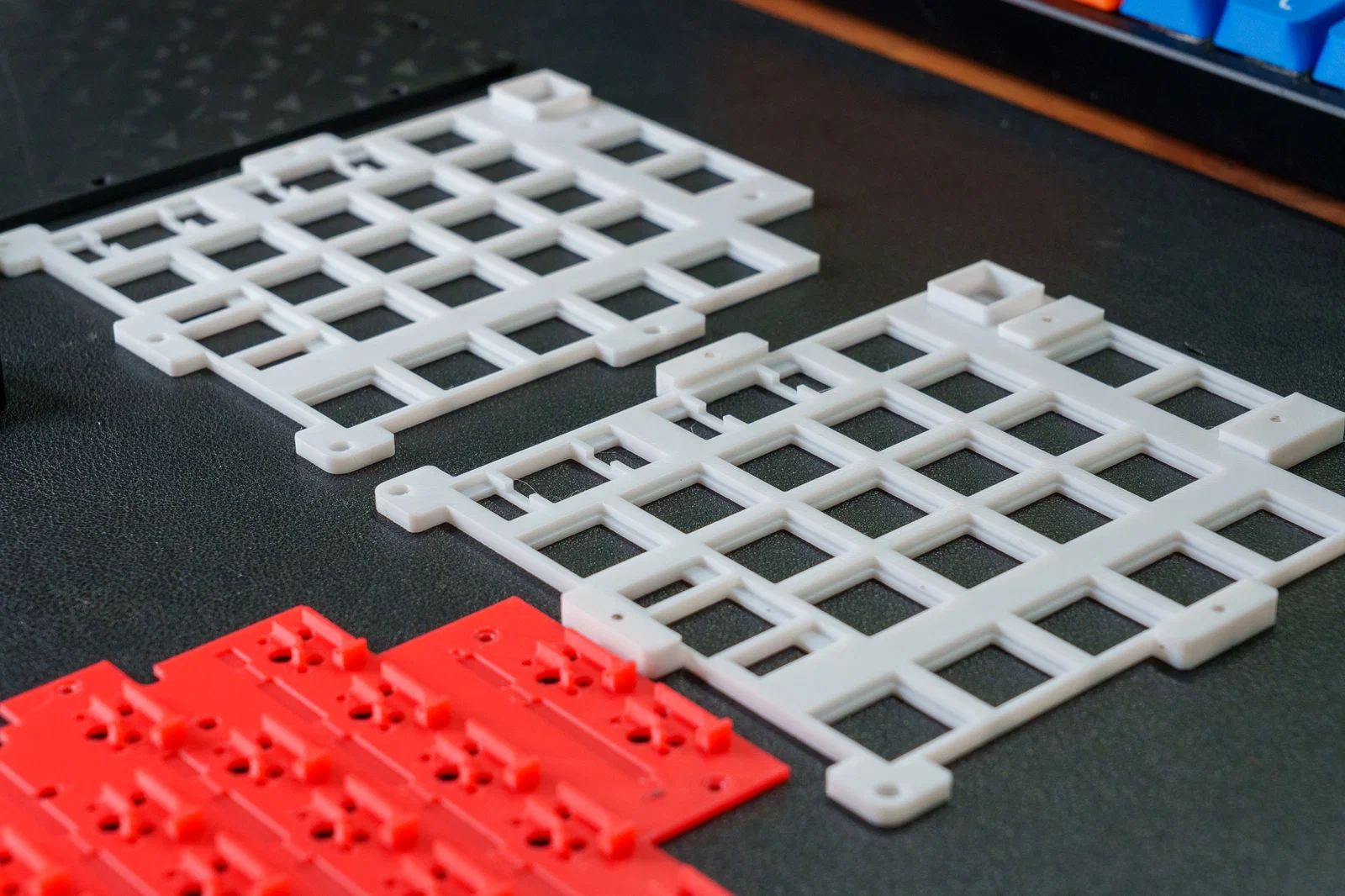

• Hotswap plate
• Back plate (2 phiên bản)
• Chân đế (21mm và 17mm)
• Hộp chứa RP2040 Zero
• Bộ keycap có ký hiệu và đa màu
• Bộ keycap trơn
• Núm encoder

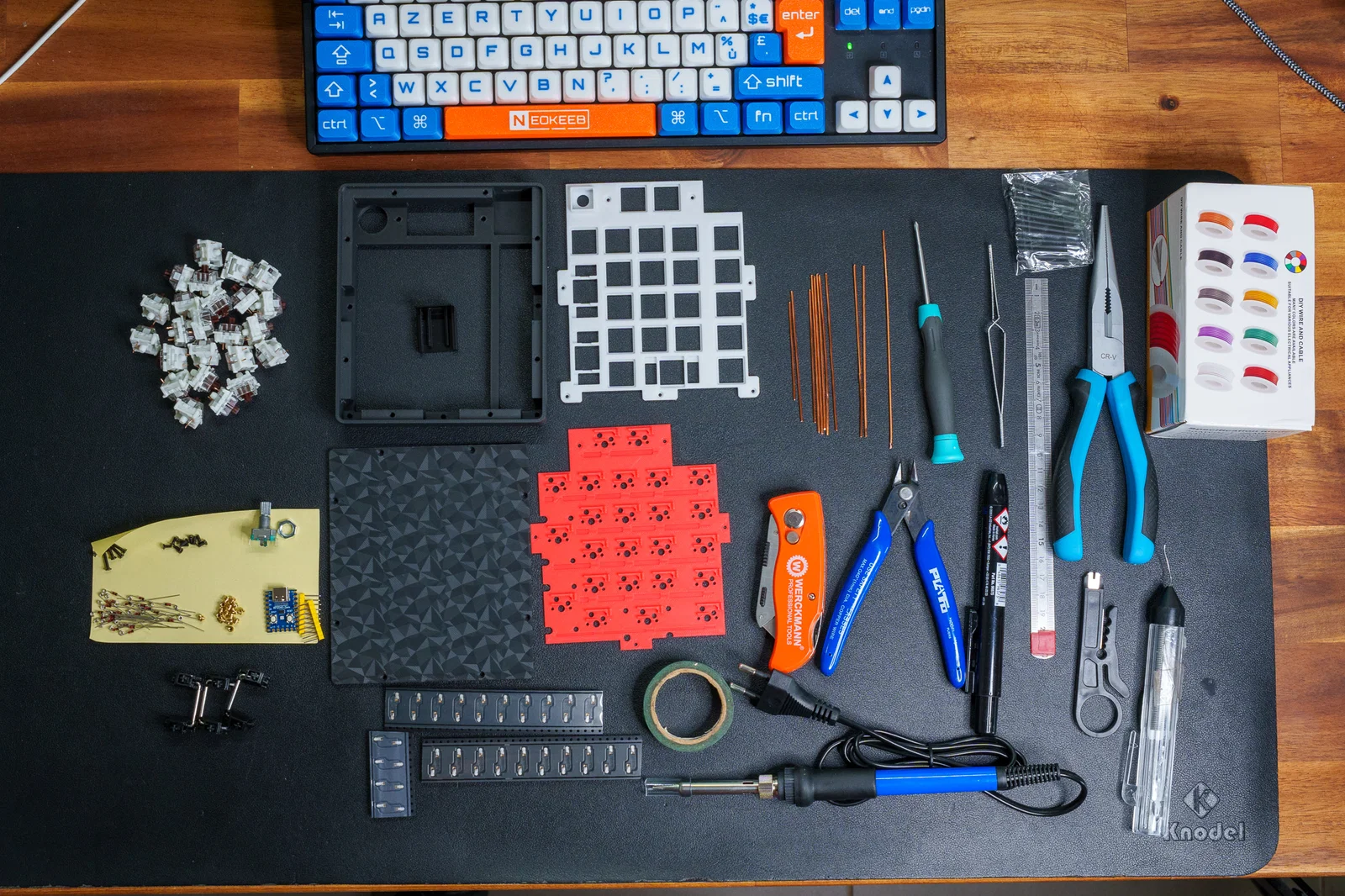

Linh kiện cần mua:

• 1x RP2040 Zero Unwelded: Aliexpress Link ; Amazon Link
• 25x Diode 1N4148 DO-35: Aliexpress Link ; Amazon Link
• 24x Kailh Hot Swap Sockets: Aliexpress Link ; Amazon Link
• 1x Rotary encoder 15mm Plum: Aliexpress Link
• 24x MX Switches: Aliexpress Link
• 3x Stabilizers 2u (tuỳ chọn): Aliexpress Link
• 13x Heat insert M2xL3xOD3.2: Aliexpress Link
• 9x Vít M2-10mm + 8x vít M2-5mm: Aliexpress Link
• Ống co nhiệt (Heat Shrink Tube): Aliexpress Link
• Dây đồng Ø1.2mm: Aliexpress Link
• 10m Dây đồng đơn 24AWG: Aliexpress Link
• 6x Miếng cao su tiêu âm tự dán 10mmx3mm: Aliexpress Link

Chia sẻ bản build của bạn và các ý tưởng để cải thiện BigNum nha. Dự án này được làm ra để phát triển và “tiến hoá” theo nhu cầu lẫn sự sáng tạo của bạn.
