Ender 3 V3 KE - Giá gắn bàn chải vệ sinh nozzle [UPDATED V2]

Giá gắn bàn chải cho trục Y (bản nâng cấp) cho máy in 3D

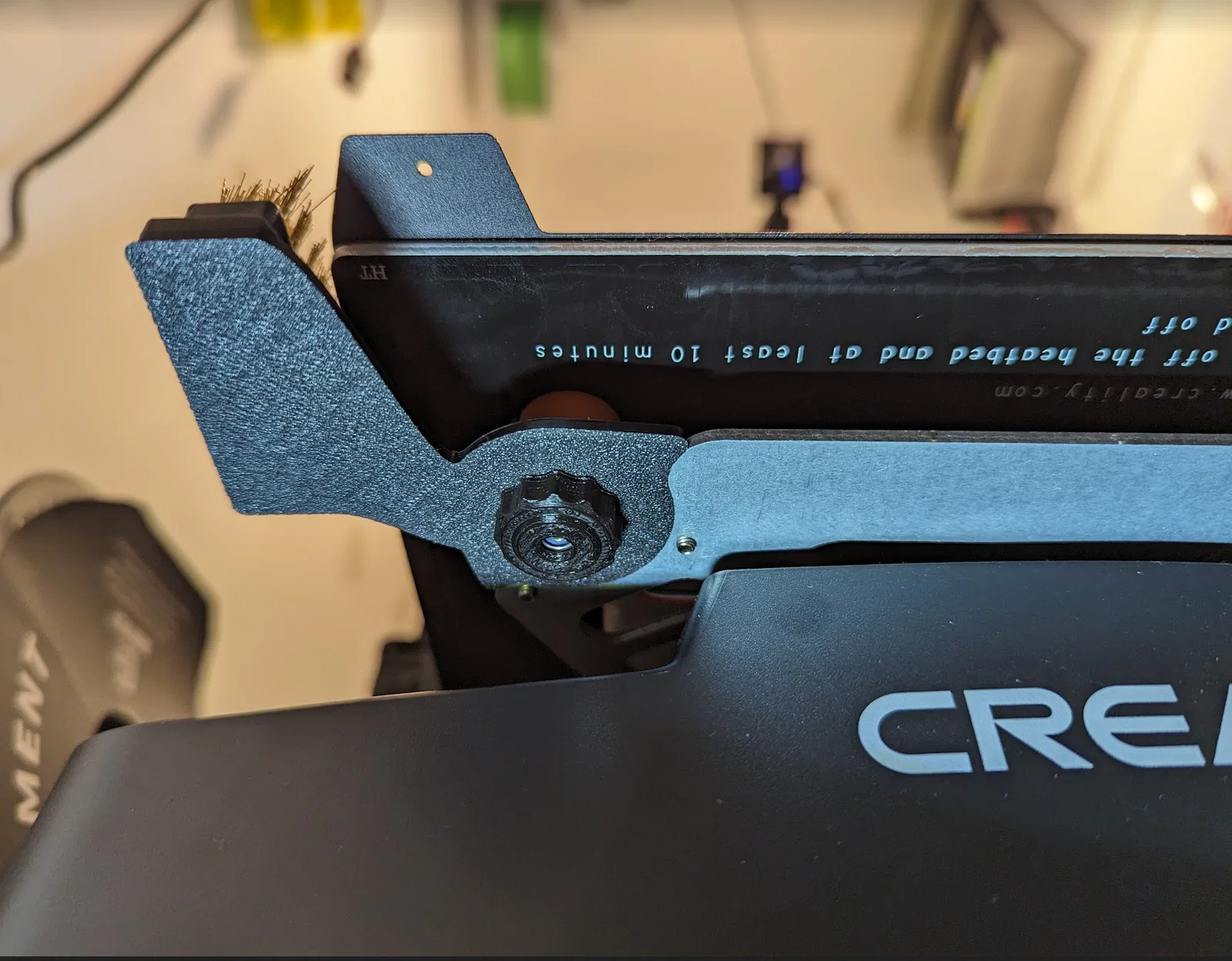

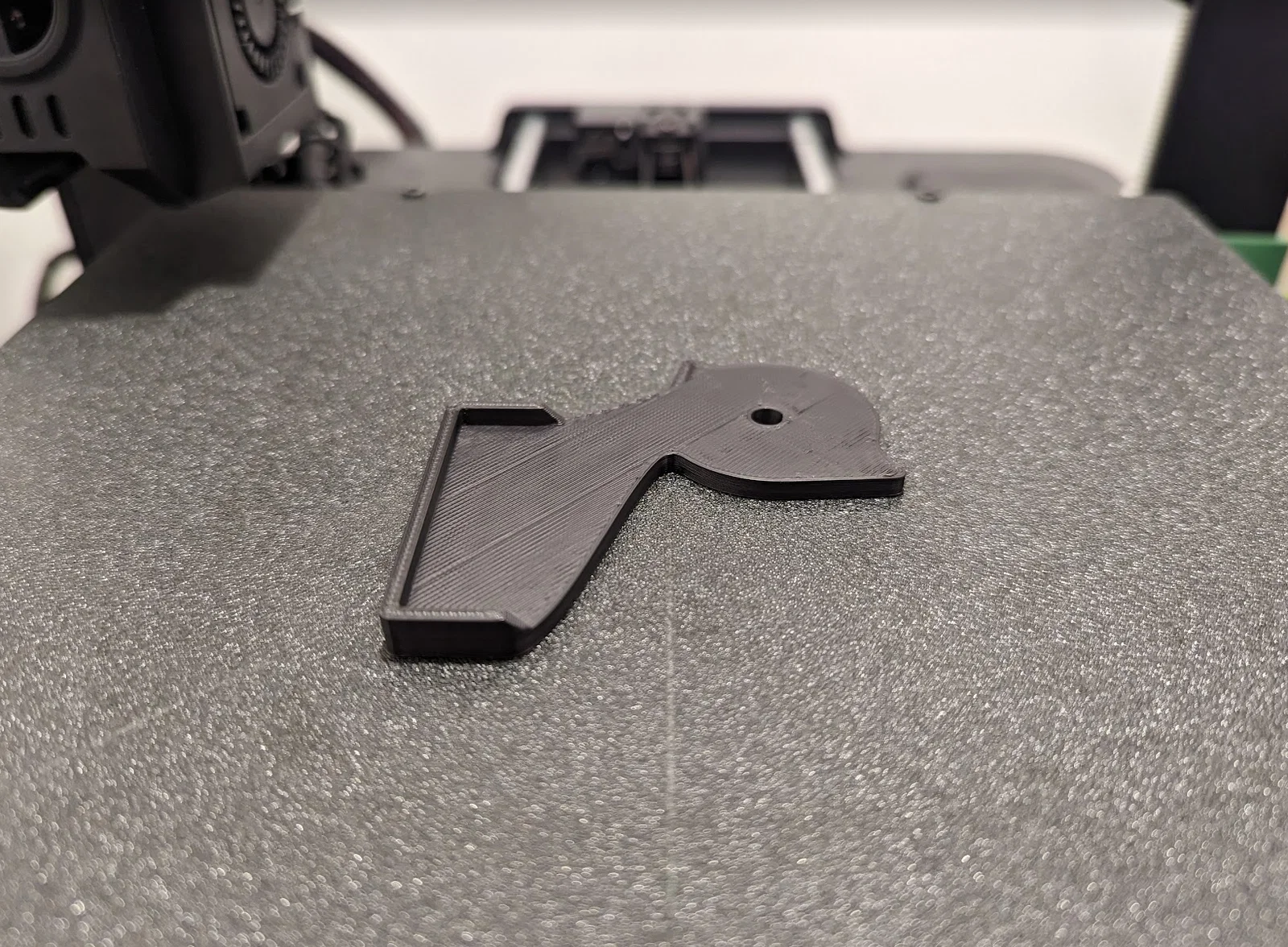

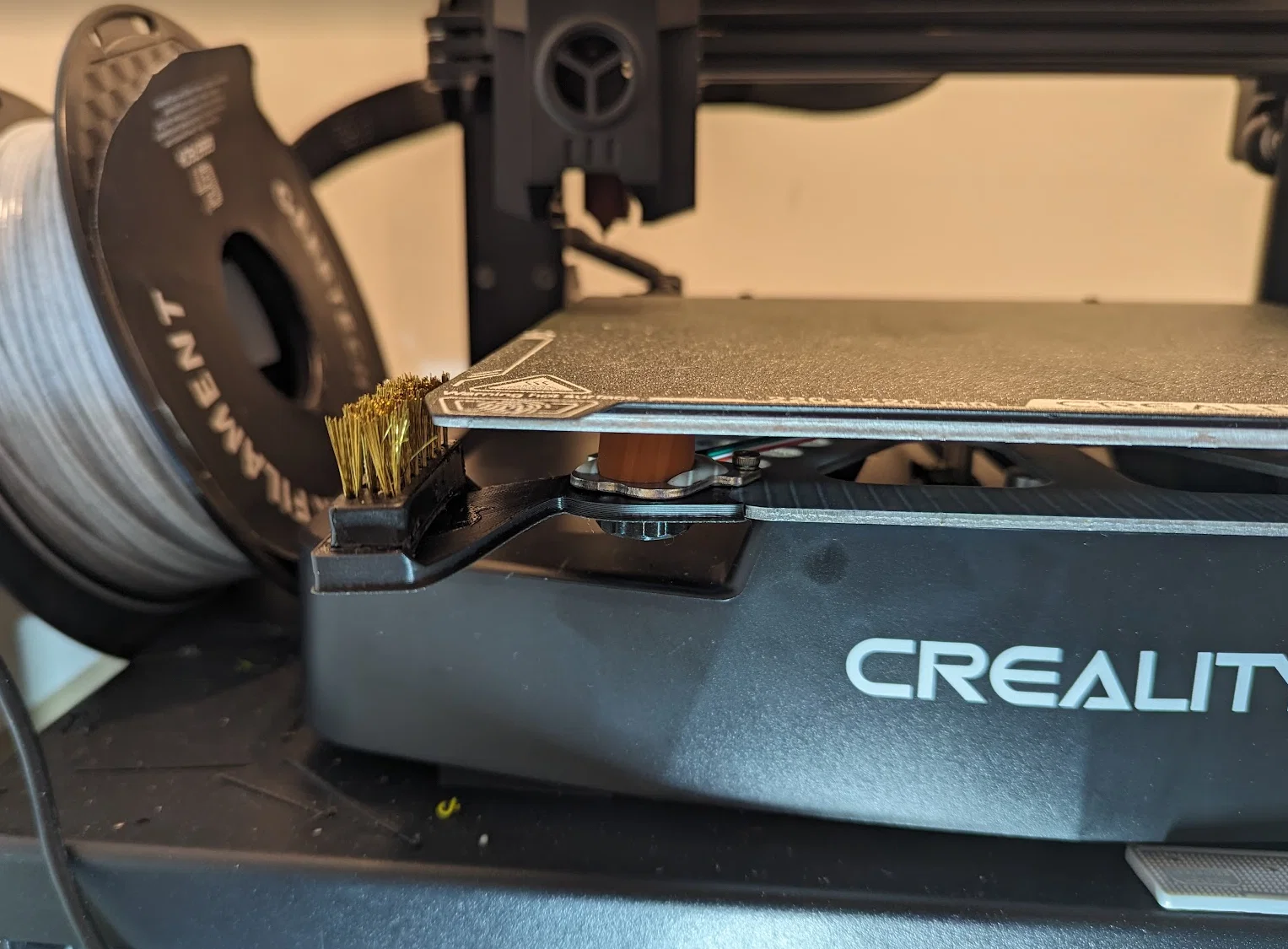

Mình thiết kế cái giá gắn bàn chải này để gắn vào trục Y của máy in 3D, như một lựa chọn thay cho mấy kiểu gắn trục X. Thiết kế này không đụng gì tới quạt làm mát và nằm sát mặt print bed, nên đảm bảo không cạ vào quạt. Món này được cố định chắc bằng một con tán (nut) M4.

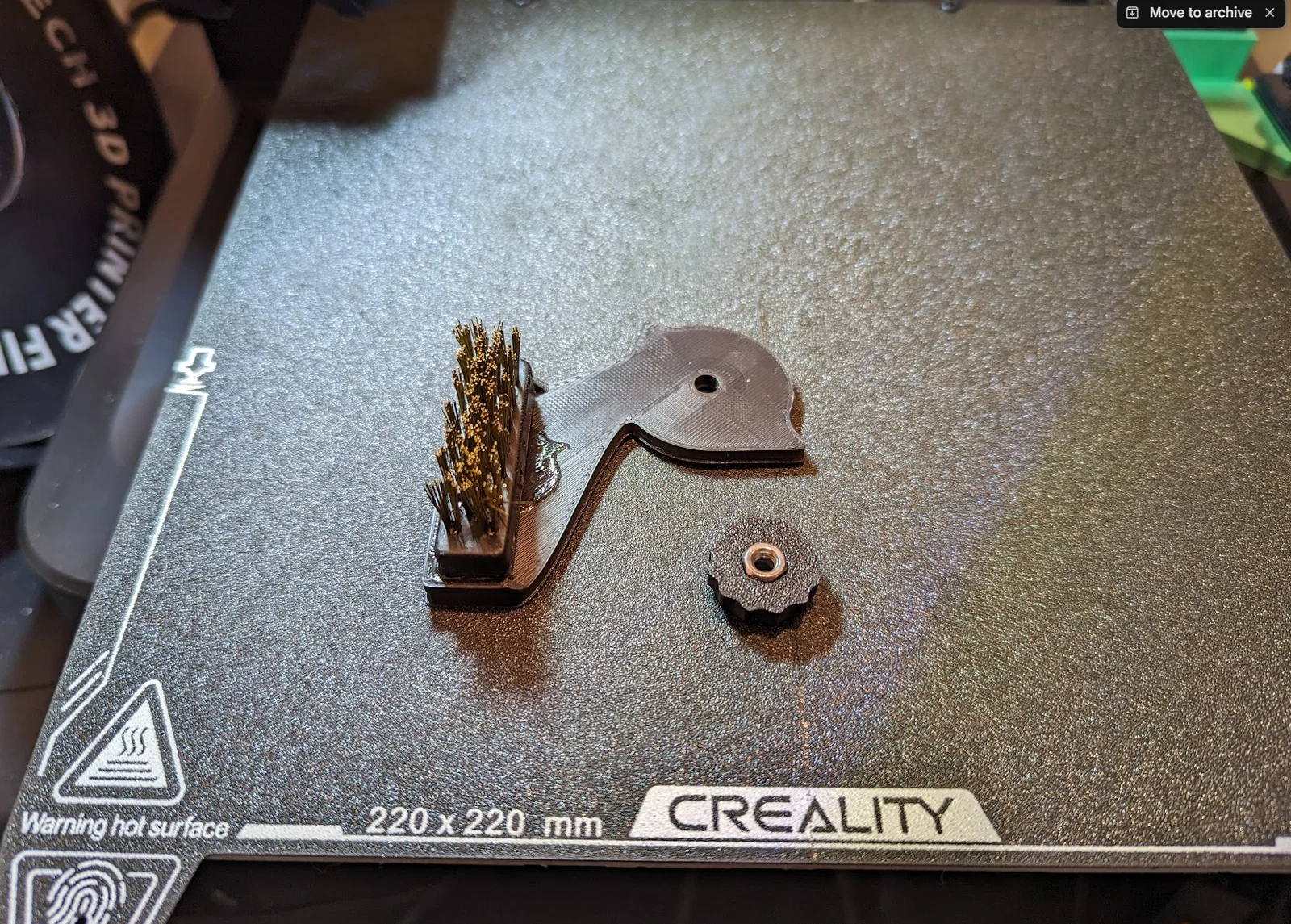

Để gắn cho dễ hơn, mình có kèm thêm một món thumbscrew adapter in được cho tán M4, giúp vặn/chỉnh nhanh gọn mà không cần thêm dụng cụ.

Credits: Thiết kế thumbscrew được lấy cảm hứng từ sản phẩm của funbart. Bạn có thể xem thiết kế gốc tại đây.

Về bàn chải, mình thấy trên Amazon có lựa chọn giá mềm, xem tại đây.

Có gì mới ở Version 2 (Cập nhật 11/04/2024)
Bản mới nhất có thiết kế cải tiến để chống xoay khi nozzle quẹt qua bàn chải, giúp thao tác vệ sinh ổn định và đáng tin cậy hơn.

Start G-Code cho thao tác lau nozzle
Cập nhật 11/04/2024: Start G-code đã được tối ưu để thực hiện 2 lần quẹt bàn chải nhanh, giúp vệ sinh tốt hơn. Đồng thời mình cũng tinh chỉnh trình tự để đảm bảo nozzle được primed đúng cách ngay đầu mỗi lần in.

G-Code cho người dùng Orca Slicer
Đoạn G-code này tối ưu cho Orca Slicer và dùng các biến nhiệt độ riêng của slicer này:

M220 S100 ; Reset Feedrate
M221 S100 ; Reset Flowrate
M140 S[bed_temperature_initial_layer_single] ; Set bed temp
M104 S[nozzle_temperature_initial_layer] ; Set nozzle temp
G28 ; Home all axes
G1 X-12.0 Y26.0 F6000 ; Move to start wipe
M190 S[bed_temperature_initial_layer_single] ; Wait for bed temp
M109 S[nozzle_temperature_initial_layer] ; Wait for nozzle temp
G0 Z-3.010 F6000 ; Engage brush
G0 Y-19.000 F12000 ; First wipe
G0 Y26.000 F12000 ; Return wipe
G0 Y-19.000 F12000 ; Second wipe
G0 Y26.000 F12000 ; Return wipe
G0 Z10 F5000 ; Clear brush
G92 E0 ; Reset Extruder
G1 Z2.0 F3000 ; Move Z Axis up
G1 X-2.0 Y20 Z0.28 F5000.0 ; Start priming
G1 X-2.0 Y72.5 Z0.28 F1500.0 E7.5 ; First line
G1 X-1.7 Y72.5 Z0.28 F5000.0 ; Shift position
G1 X-1.7 Y20 Z0.28 F1500.0 E15 ; Second line
G92 E0 ; Reset Extruder

G-Code chung cho các slicer khác
Nếu bạn dùng slicer khác, đây là bộ G-code “phổ thông” hơn. Bạn có thể cần tự set nhiệt độ bed/nozzle cho lớp đầu (first layer) cho đúng với loại filament bạn đang xài:

M220 S100 ; Reset Feedrate
M221 S100 ; Reset Flowrate
M140 S[first_layer_bed_temperature] ; Set bed temp
M104 S[first_layer_nozzle_temperature] ; Set nozzle temp
G28 ; Home all axes
G1 X-12.0 Y26.0 F6000 ; Move to start wipe
M190 S[first_layer_bed_temperature] ; Wait for bed temp
M109 S[first_layer_nozzle_temperature] ; Wait for nozzle temp
G0 Z-3.010 F6000 ; Engage brush
G0 Y-19.000 F12000 ; First wipe
G0 Y26.000 F12000 ; Return wipe
G0 Y-19.000 F12000 ; Second wipe
G0 Y26.000 F12000 ; Return wipe
G0 Z10 F5000 ; Clear brush
G92 E0 ; Reset Extruder
G1 Z2.0 F3000 ; Move Z Axis up
G1 X-2.0 Y20 Z0.28 F5000.0 ; Start priming
G1 X-2.0 Y72.5 Z0.28 F1500.0 E7.5 ; First line
G1 X-1.7 Y72.5 Z0.28 F5000.0 ; Shift position
G1 X-1.7 Y20 Z0.28 F1500.0 E15 ; Second line
G92 E0 ; Reset Extruder

Bạn cứ thoải mái chỉnh lại các thông số G-code cho khớp với khả năng của máy và đặc tính vật liệu in của bạn.
