Bộ chuyển đổi Skadis từ 40mm sang 45mm (dùng cho Netgear GS105)

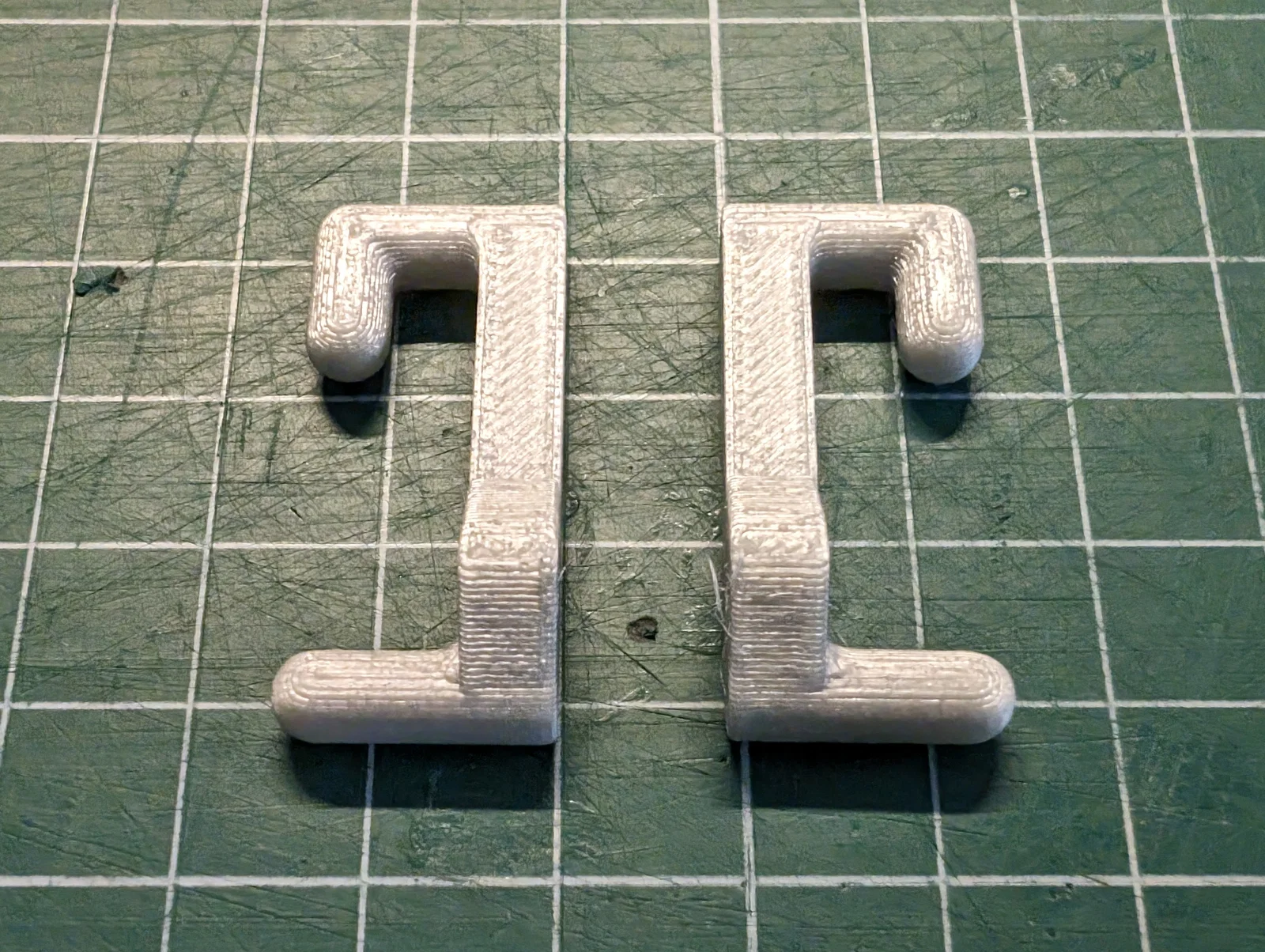

Mấy cái chốt này dùng để chuyển đổi khoảng cách lỗ từ 40mm sang 45mm cho Netgear GS105, hoặc bất kỳ thiết bị nào có cùng kích thước này. Nếu lắp theo hướng “ngược lại”, các chốt này có thể tạo ra khoảng cách 35mm.

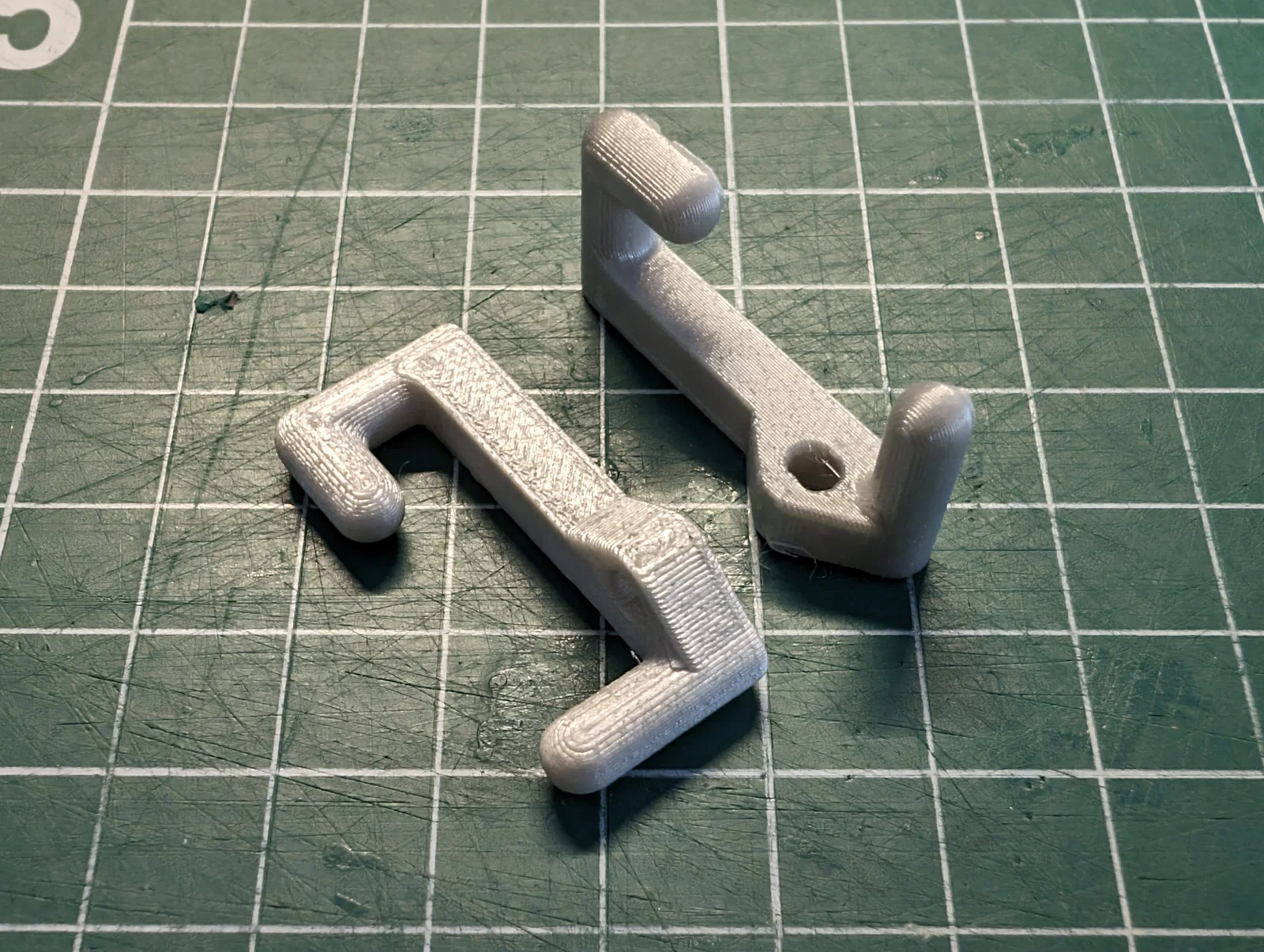

Các lỗ có đường kính 3.5mm để bạn có thể taro ren M4, độ dung sai được thiết kế để lắp vào vừa khít. Các file STEP đi kèm sẽ giúp bạn dễ dàng tùy chỉnh kích thước lỗ vít cho phù hợp với nhu cầu riêng.

Cách lắp đặt:

• Taro ren vào các lỗ (hoặc dùng heat set insert nếu bạn muốn và đã chỉnh lại đường kính lỗ cho vừa).
• Vặn vít gần sát vào (mình dùng loại đầu dù M4x5) rồi ướm thử vào thiết bị.

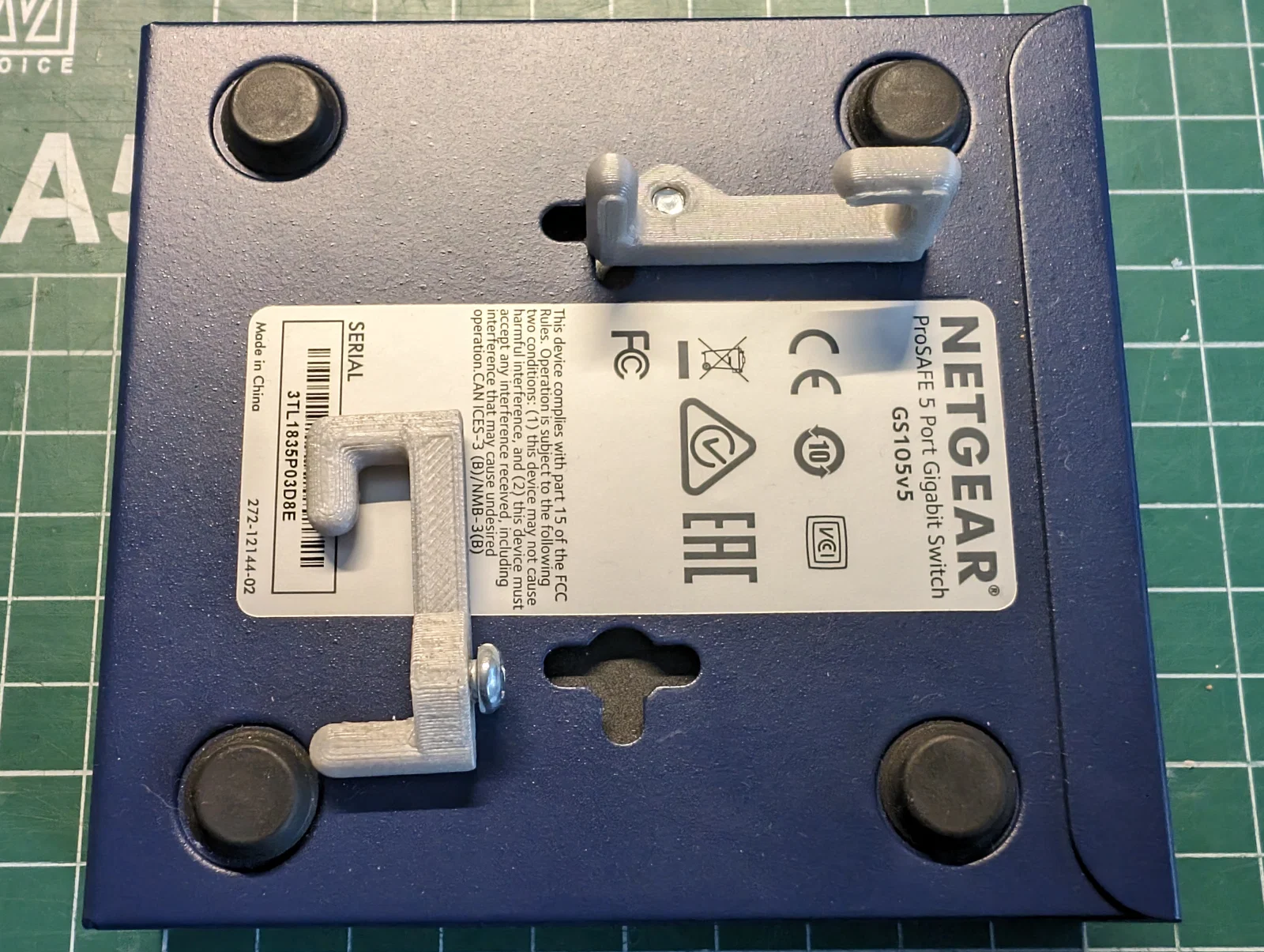

• Gắn các chốt vào bảng Skadis trước, sau đó trượt thiết bị vào.

Trong phần file, mình cũng đã đính kèm file STEP của mẫu chốt (peg template) để mọi người tiện chỉnh sửa.
