Giá treo tường print-in-place xoay/nghiêng cho Xiaomi Aqara RTCGQ11LM (Motion Sensor)

EN:

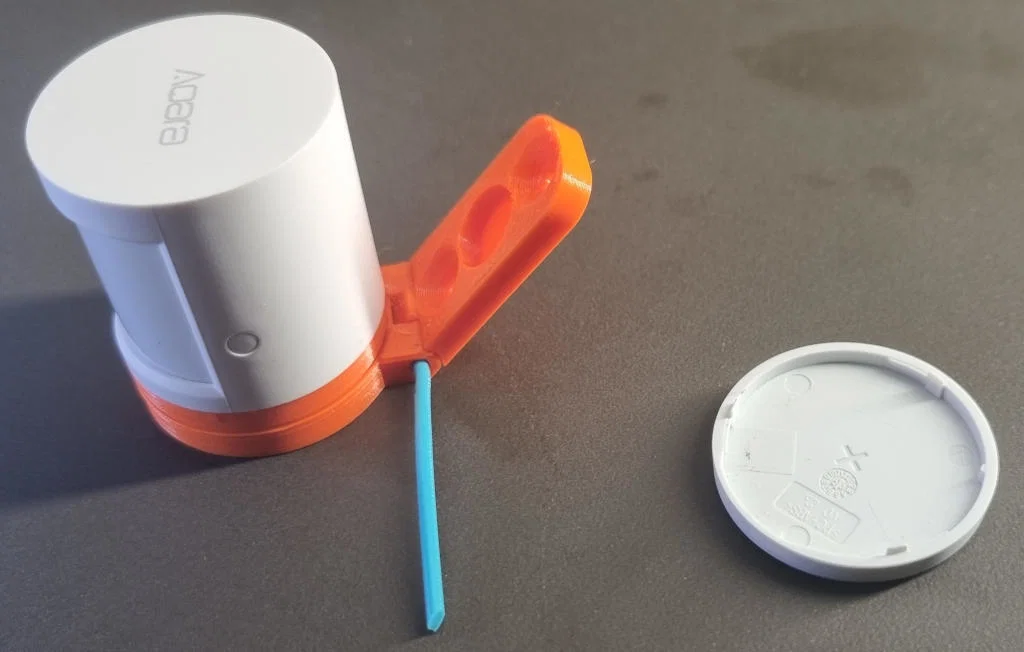

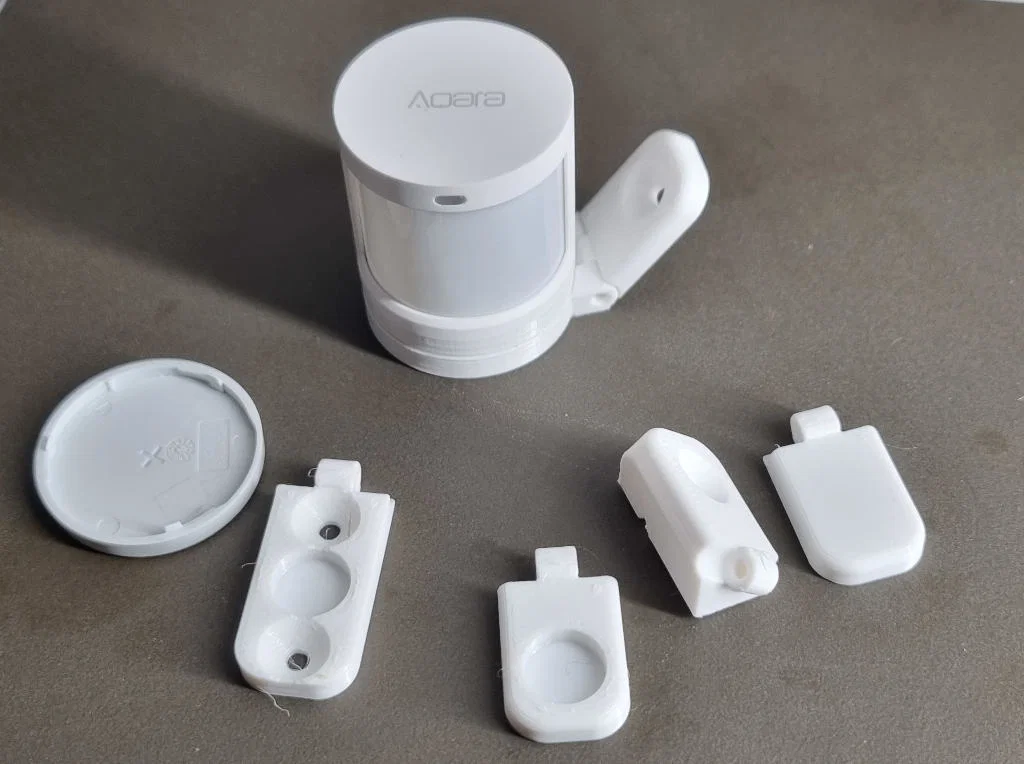

Đây là một wall bracket print-in-place có thể swivel và xoay, tương thích với cảm biến chuyển động Xiaomi Aqara RTCGQ11LM. Cảm biến PIR Xiaomi sẽ gắn trực tiếp lên phần đế xoay của wall bracket này, thay cho nắp pin zin. Tùy vị trí lắp đặt, bạn có thể gắn lên bracket nhiều loại wall adapter khác nhau: cho vít M3 đầu chìm (countersunk), nam châm 10x2/10x3, băng keo hai mặt, hoặc một corner bracket dùng vít M3. Các wall adapter này có thể liên kết với bracket bằng một đoạn filament 1.75 mm. Cách làm mình khuyên là kẹp filament bằng kìm rồi ấn vào từ từ, đều tay. Độ ma sát là đủ để giữ chắc bracket với wall adapter. Ngoài ra, bạn cũng có thể dùng vít M2x12-15.

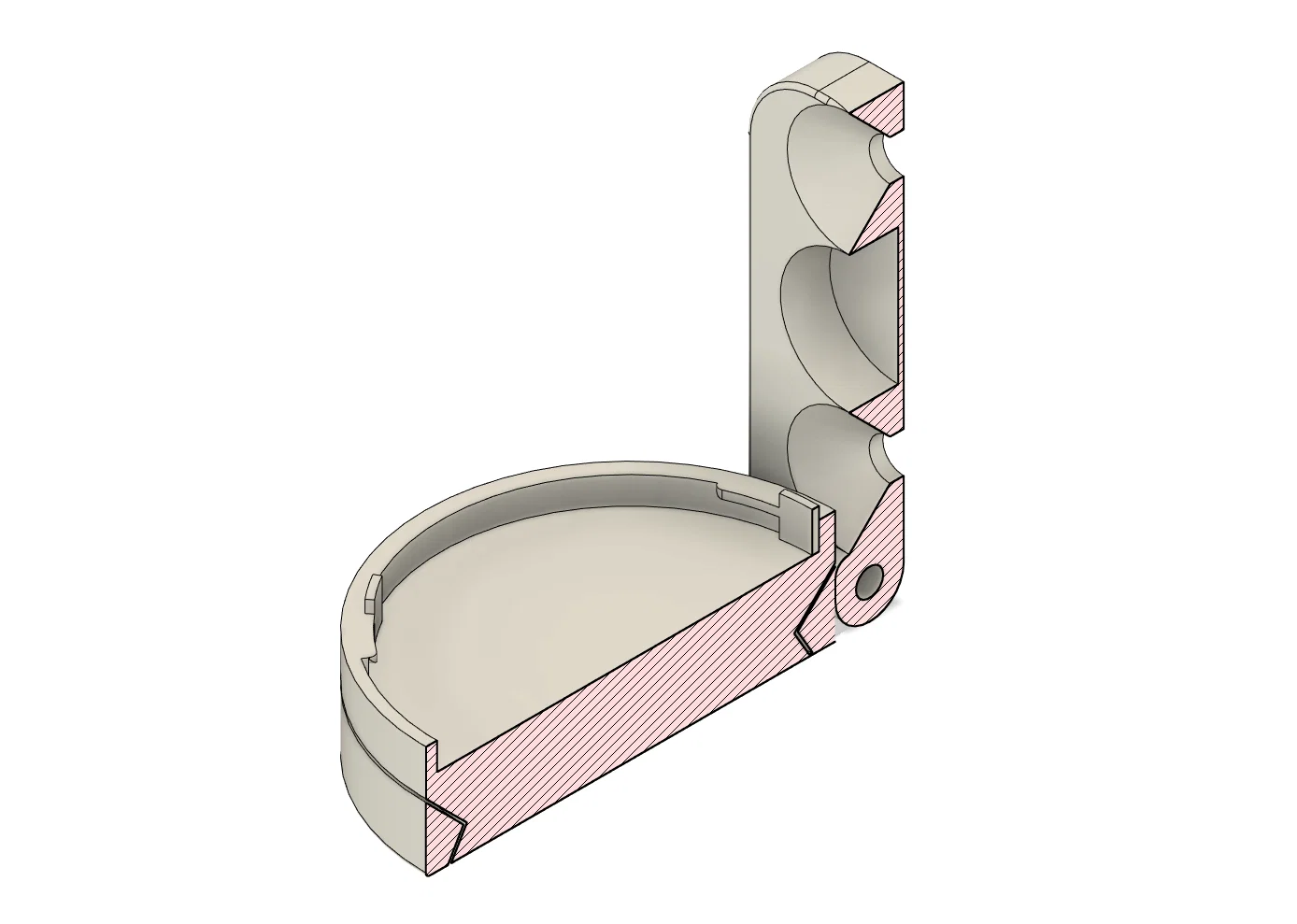

Bracket được thiết kế với khe hở rất nhỏ, nên có thể bạn sẽ cần nạy lỏng khung wall bracket và tấm swivel bằng móng tay. Mình khuyên bạn dùng móng tay miết dọc theo mép bên hông, ở khe giữa tấm xoay và khung, đi vài vòng hết chu vi cho tới khi hai phần tách ra và tấm có thể xoay được. Nếu tấm xoay không nạy ra được, bạn có thể thử in layer height 0.25 mm. Nhưng với mình thì khi in vậy lại hơi lỏng quá, không hợp gu.

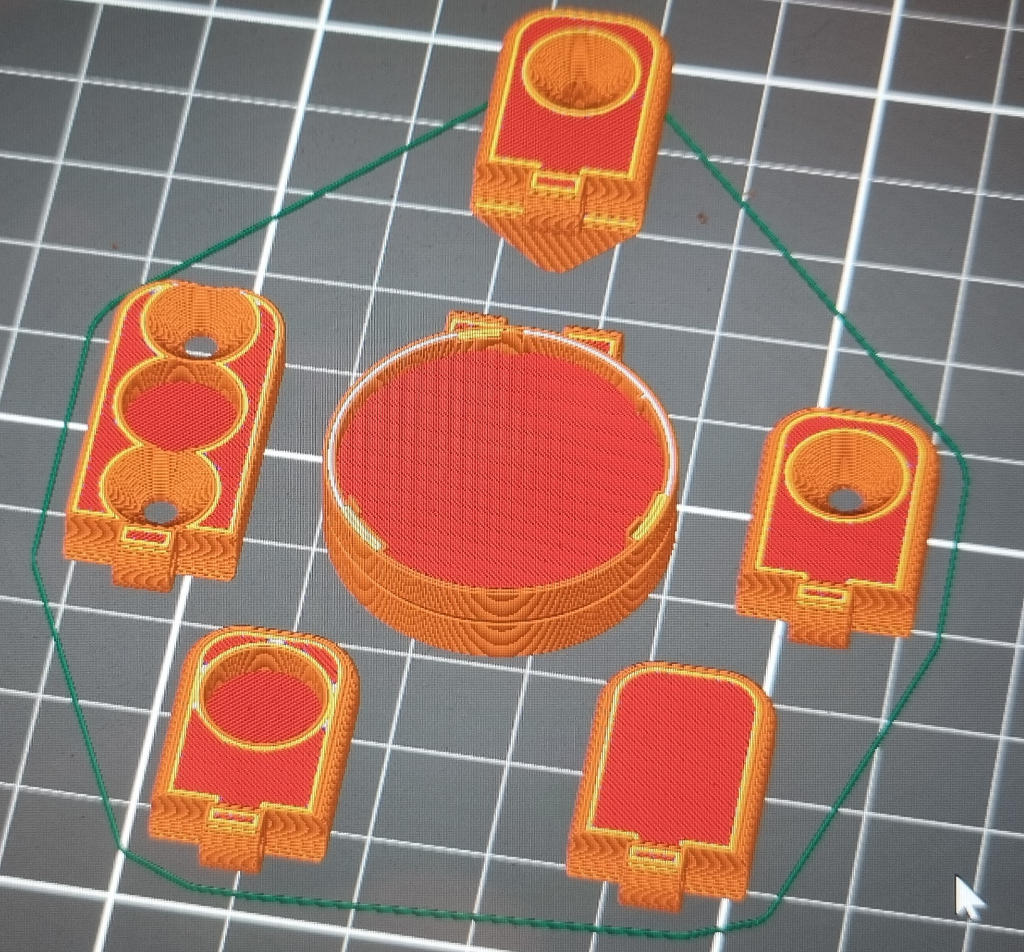

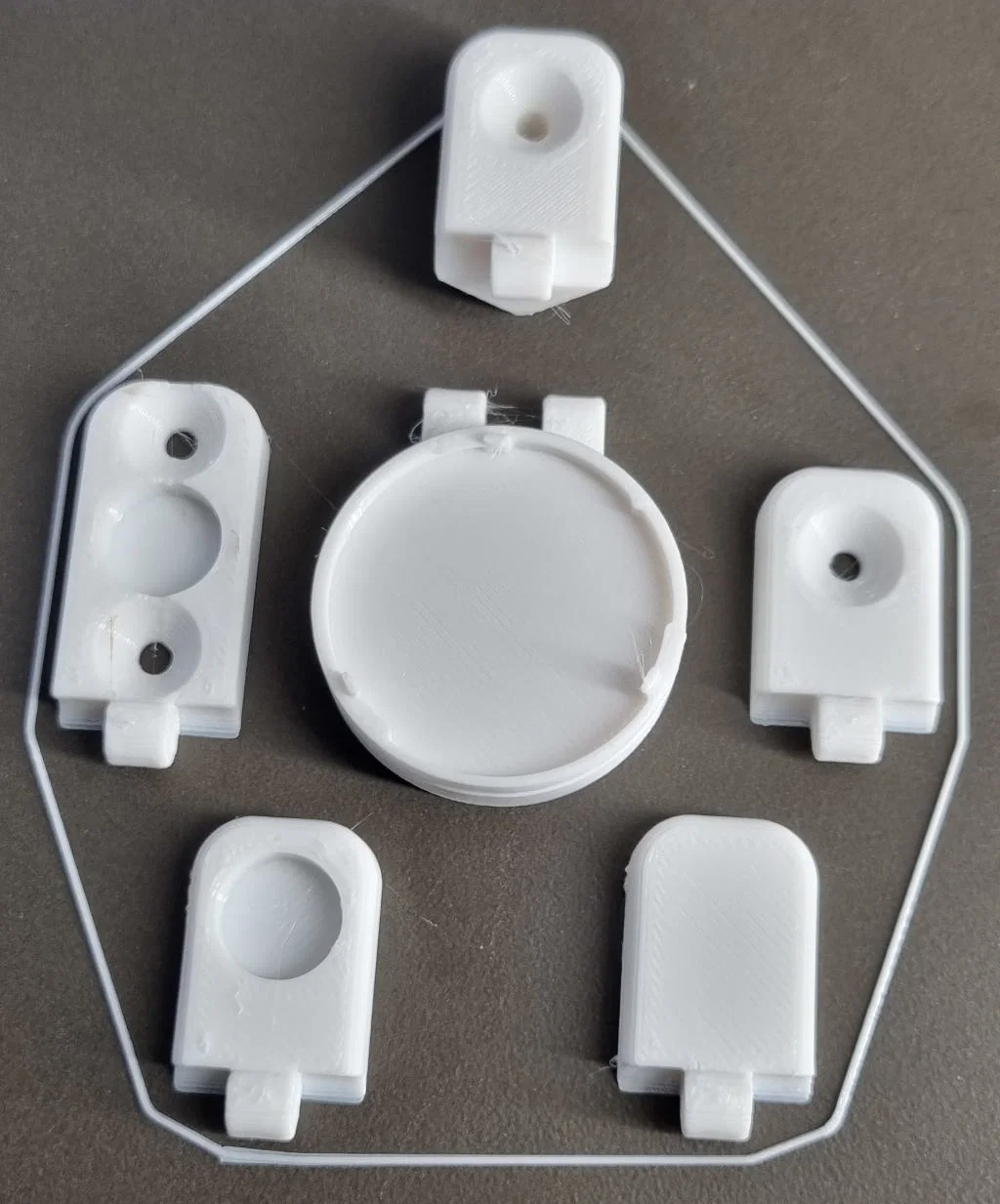

Chỉ cần in các phần theo đúng orientation trong STL với độ phân giải 0.2 mm, không cần support. Support có thể chỉ hữu ích cho miếng corner nếu độ bám bàn in thấp.

Update 21.11.2021: Lỗ/recess gắn nam châm trong phần magnet được làm sâu thêm 0.6 mm

— Mình sẽ rất vui nếu bạn cũng thấy vui với mấy món này giống như mình. —

 If you like :-) Thank you very much!

DE:

Đây là một print-in-place wandhalterung (giá treo tường) có thể schwenk và xoay, tương thích với cảm biến chuyển động Xiaomi Aqara RTCGQ11LM. Phần halterung này thay thế nắp pin dưới zin (loại có thể tháo bằng cách xoay). Tùy vị trí lắp, bạn có thể gắn lên halterung nhiều loại wandadapter khác nhau: cho vít M3 đầu chìm (Senkkopfschrauben), nam châm 10x2/10x3, băng keo hai mặt, hoặc một eckenhalterung (giá góc) dùng vít M3. Các wandadapter có thể nối với halterung bằng một đoạn filament 1,75 mm. Nên kẹp filament bằng kìm và ấn vào nhẹ nhàng. Ma sát là đủ để nối chắc halterung với wandadapter. Ngoài ra bạn cũng có thể dùng vít M2x12-15.

Halterung được thiết kế với khoảng hở tối thiểu, nên có thể cần nạy lỏng khung wandhalterung và tấm xoay (Drehplatte) bằng móng tay. Mình khuyên bạn dùng móng tay miết ở cạnh bên, giữa Drehplatte và khung, đi nhiều lần hết vòng cho tới khi tách ra và tấm có thể xoay. Nếu Drehplatte không nạy ra được, có thể thử in với schichthöhe 0.25 mm. Nhưng với mình thì lúc đó lại bị lỏng quá.

Cứ in các phần theo STL-Ausrichtung với 0.2 mm Auflösung, không cần Support. Chỉ riêng miếng góc (Eckstück) thì nếu độ bám thấp có thể cần Support.

Update 21.11.2021: Phần khoét nam châm trong magnet holder được làm sâu thêm 0.6 mm.
