Jig khoan dog hole cho bàn MFT (Festool style) multi-function table

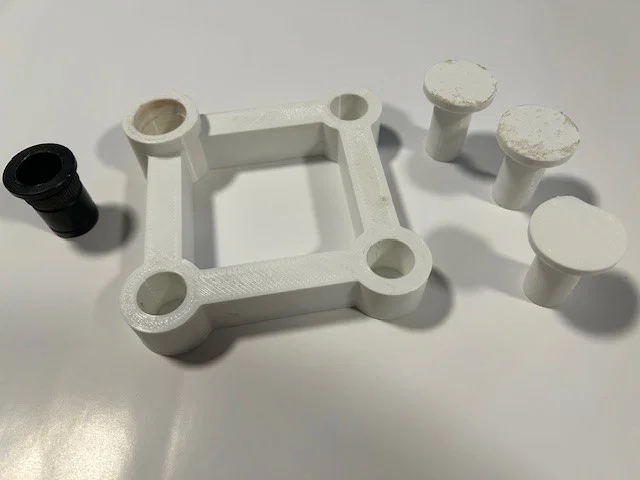

Dùng để canh khoảng cách lỗ dog-hole trên bàn nguội/workbench hoặc multi-function table cho thật chuẩn. Mình thấy đa số drill template in 3D bị mòn khá nhanh, làm rơ (slop) và giảm độ chính xác của lỗ khoan. Cái jig này được thiết kế để gắn lee valley dog-hole drill bushing, nhờ vậy mũi khoan không chạm vào phần nhựa in 3D, giữ độ chính xác qua hàng chục, thậm chí hàng trăm lần khoan. Bushing có loại 20mm và ¾" tuỳ bạn chọn: Dog Hole Bushings - Lee Valley Tools

Mình in jig và dogs bằng nozzle 0.8mm ở layer height 0.32mm (draft) mà không gặp vấn đề gì về độ chính xác. Bushing và dogs lắp vào jig rất khít, không có độ rơ/slop.

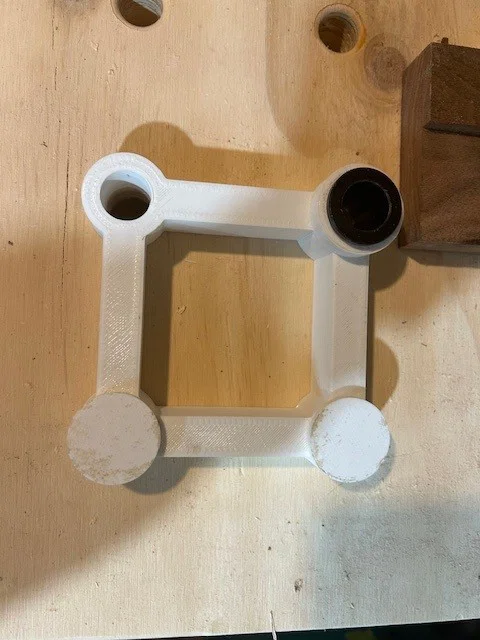

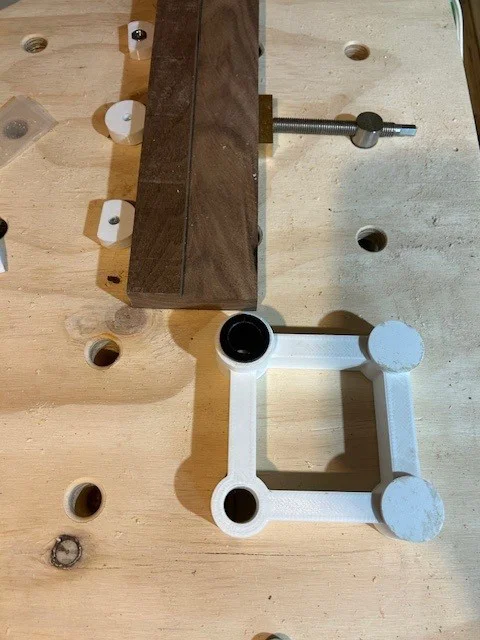

Mình có kèm theo các dogs in 3D để canh vị trí jig trong lúc khoan. Bạn có thể dùng edge-dogs và/hoặc corner dog để giữ jig sát mép mặt bàn cho lỗ đầu tiên. Sau mỗi lỗ mới, bạn chỉ cần dời dogs sang các lỗ vừa khoan trước đó để cố định jig cho lỗ kế tiếp.

Mình cũng có một bộ model riêng cho reinforced dogs (cứng/cường lực hơn) và lockable reinforced dogs.

EDIT:

Theo yêu cầu của một bạn, mình đã thêm 2 phiên bản jig mới với dung sai (tolerance) chặt hơn cho 3 lỗ jig (không tính lỗ gắn bushing). Dù bản mình dùng không bị rơ, bạn đó thấy lỗ bị play hơi nhiều. Bản gốc có chênh 0.4mm giữa đường kính dog (20mm) và đường kính lỗ (20.4mm); hai bản mới có lỗ nhỏ hơn: 20.3mm và 20.2mm. Mình cũng thêm một model test hole để bạn kiểm tra.

Mình gợi ý: in dogs trước, rồi in một hoặc vài test hole. Fit nên khít nhưng không cần dùng lực mới nhét dog vô được. Sau đó in đúng phiên bản jig tương ứng với test hole cho ra kết quả hợp với máy/thiết lập in của bạn.
