TraderPixel Saber & Chassis – Tay cầm lightsaber & chassis cho “scrap” Disney

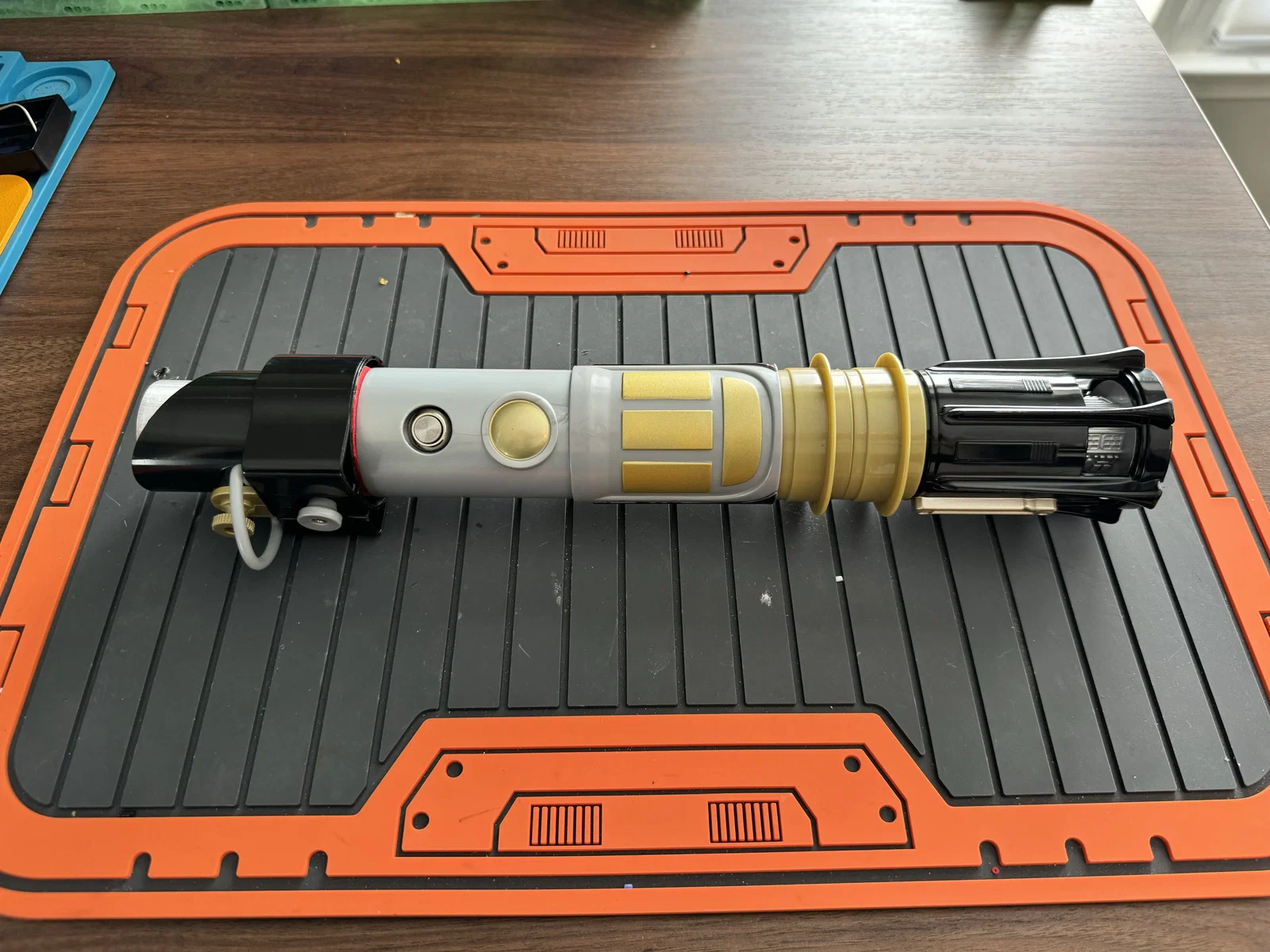

Đây là một tay cầm lightsaber và chassis mình thiết kế cho mấy đứa nhỏ ở nhà. Phần thân được làm để vừa với các món “scrap” bán ở Disneyland và Disneyworld, lần lượt tại Star Wars Traders & Tattooine Traders. Mình muốn có cái gì đó để tụi nhỏ dùng được hết các món phụ kiện từ trạm build your own sabers, nhưng nâng cấp khả năng của cây saber lên. Tụi nhỏ thì đòi neopixel, nhưng bản này bền hơn nhiều. Tay cầm này dùng chung blade, emitter & pommel với bộ build your own ở các trạm.

Cảnh báo: electronics có thể tạo nhiệt và gây cháy. Tự làm là tự chịu rủi ro.

Bộ lắp electronics này không dành cho người yếu tim. Đây là một bộ install tùy biến hoàn toàn, dùng setup cree LED và proffieboard.

Các phần mình dùng:

• Proffieboard V2
• Main Blade
  • LED Heatsink
  • RGBW Cree
  • Thermal Pad
  • Lens
• Công tắc momentary 12mm cho công tắc chính
• Công tắc momentary 3x6x4.3 mm cho blade detect
• WS2812 Neopixel cho Crystal Chamber

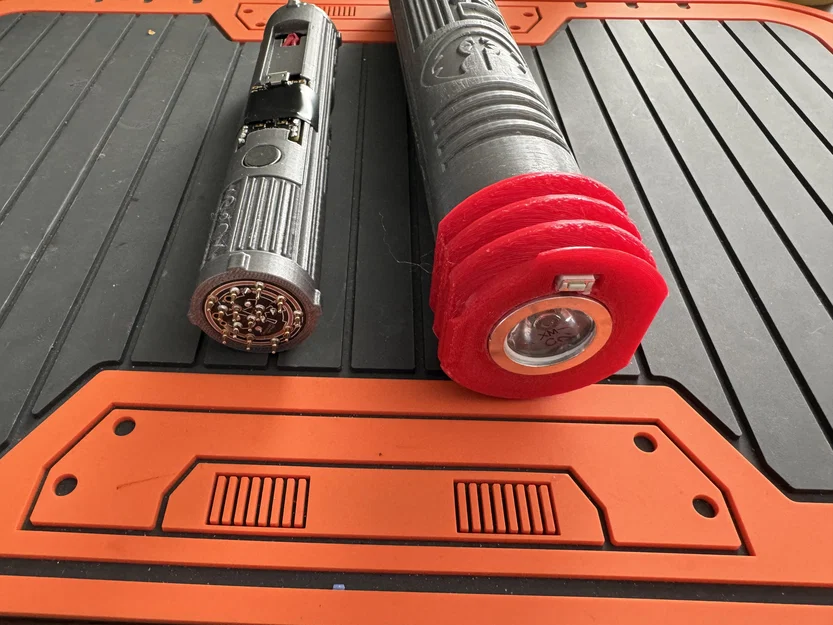

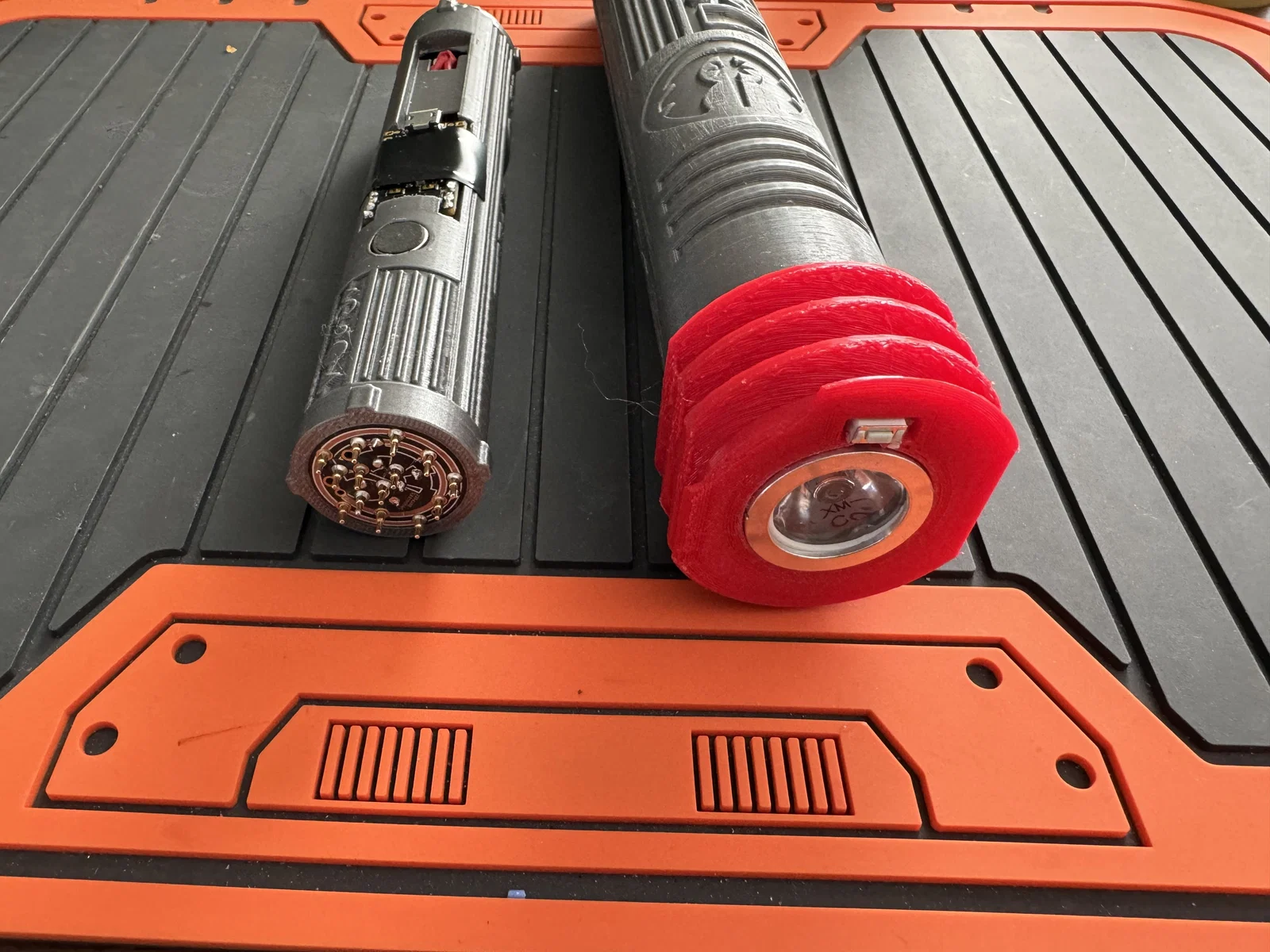

• Smugglers Outpost 7 Pole Chassis PCB
  • không có link vì hiện tại hình như đang sold out
  • Nếu bạn chọn dùng RGB thay vì RGBW thì có thể dùng loại 6 pole, phổ biến hơn
• Loa 28mm – mình khuyên dùng Smugglers Outpost để âm thanh hay nhất, nhưng saber của tụi nhỏ nhà mình thì mình dùng loại rẻ hơn
• Battery Contacts
• Small Rumble Motor – hoàn toàn tùy chọn. Mình rất thích độ rung thêm vào, nhưng chỉnh cấu hình blade styles thì thấy hơi khoai
• Pin 18650 protected button top

Một vài ghi chú về lắp đặt/cấu hình:

• Bạn bắt buộc phải set main blade để dim bớt. Mình để 50% và chưa thấy nóng tới mức đáng lo. Nếu bạn không dim thì blade SẼ làm chảy tay cầm. (Mình từng lỡ làm vậy trước khi update cấu hình).
• Do số pole trên kết nối chassis bị giới hạn, mình đi dây cực dương (positive) tới các nút và dùng tùy chọn “PullDownButton” trong proffie.
• Blade detect không hẳn là bắt buộc, nhưng mình khuyên rất nên có cho trẻ em. Ngay cả ở 50% brightness, mấy LED đó vẫn siêu sáng và có thể làm đau mắt, kể cả vô tình.

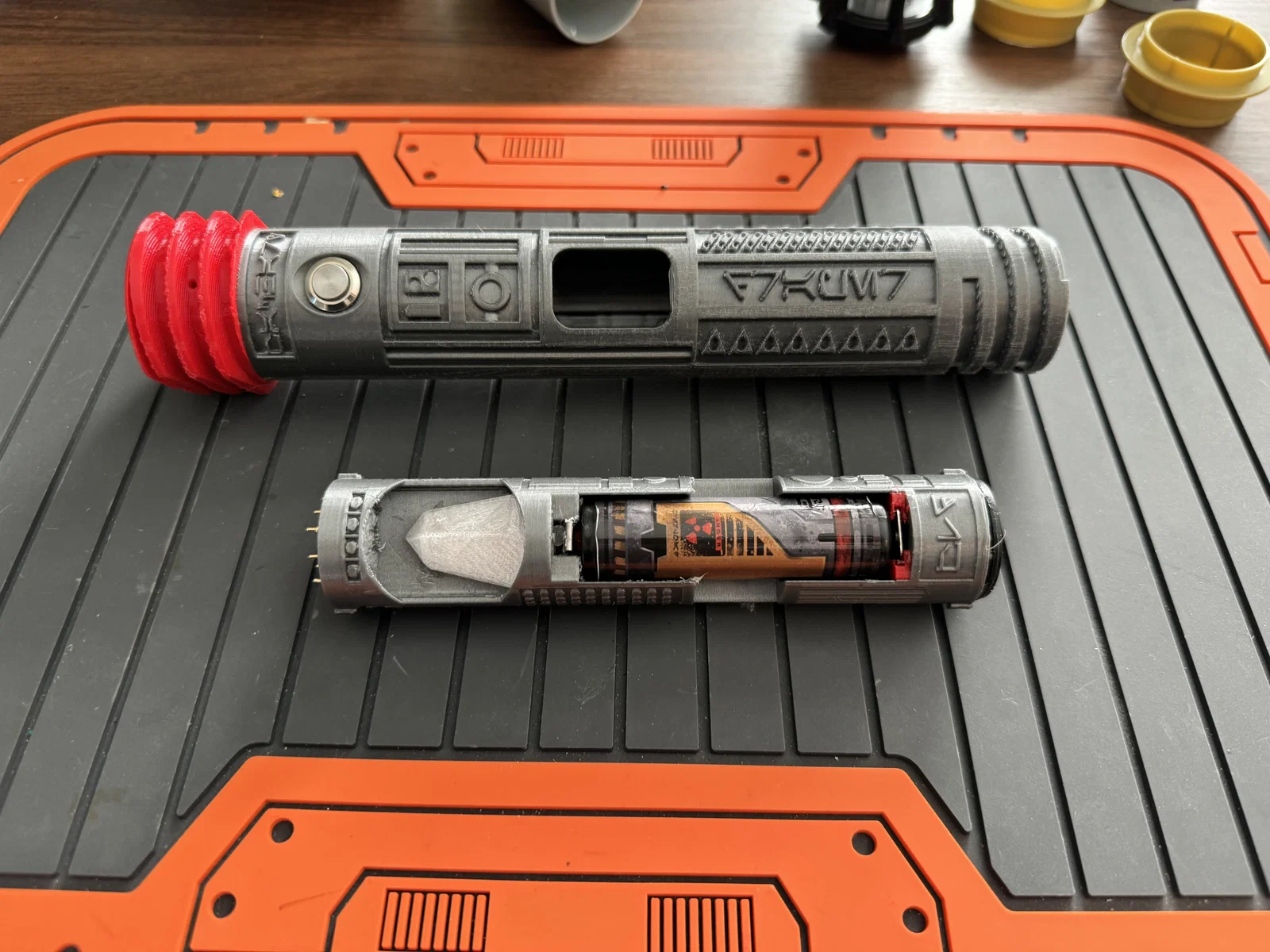

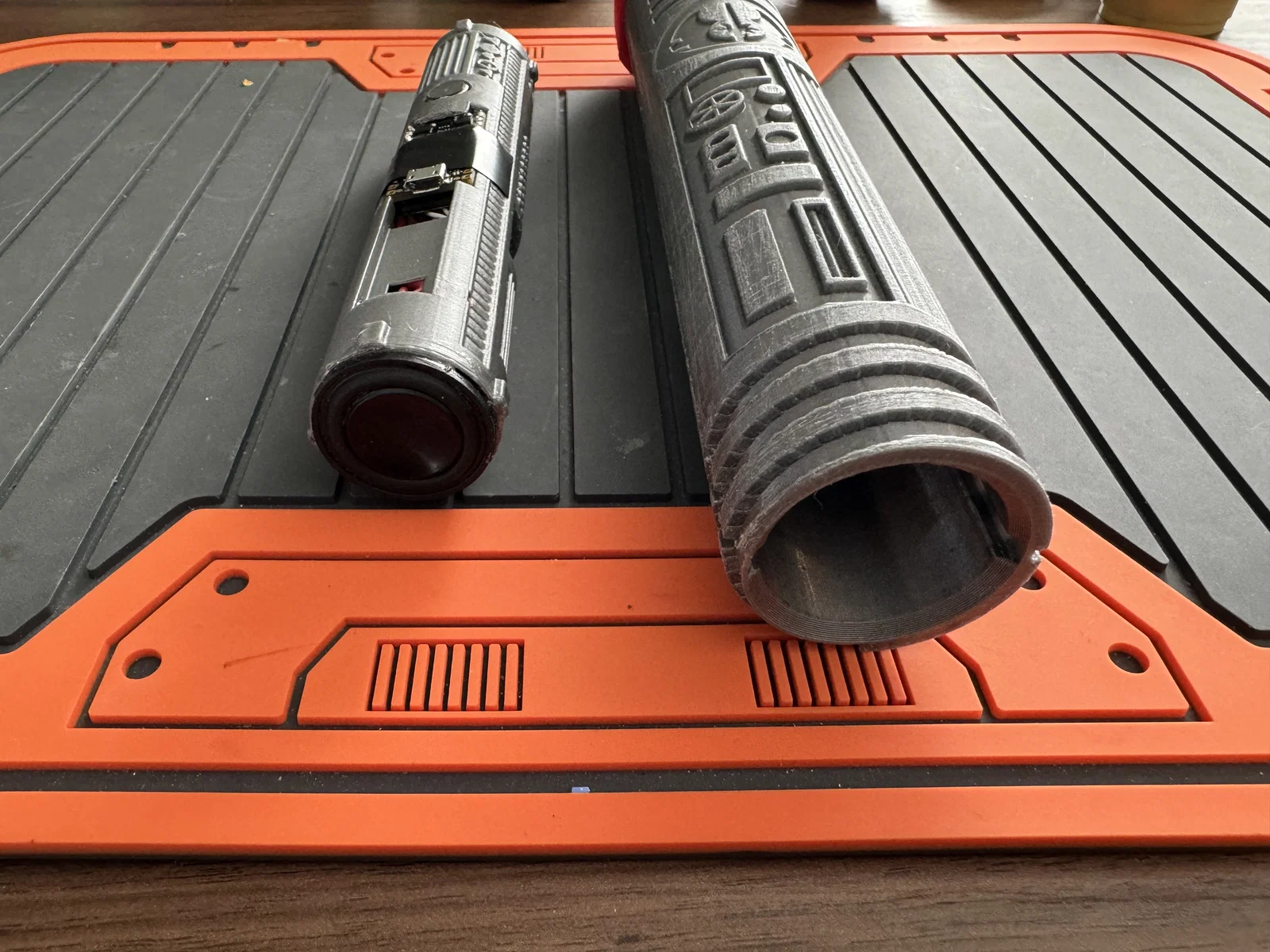

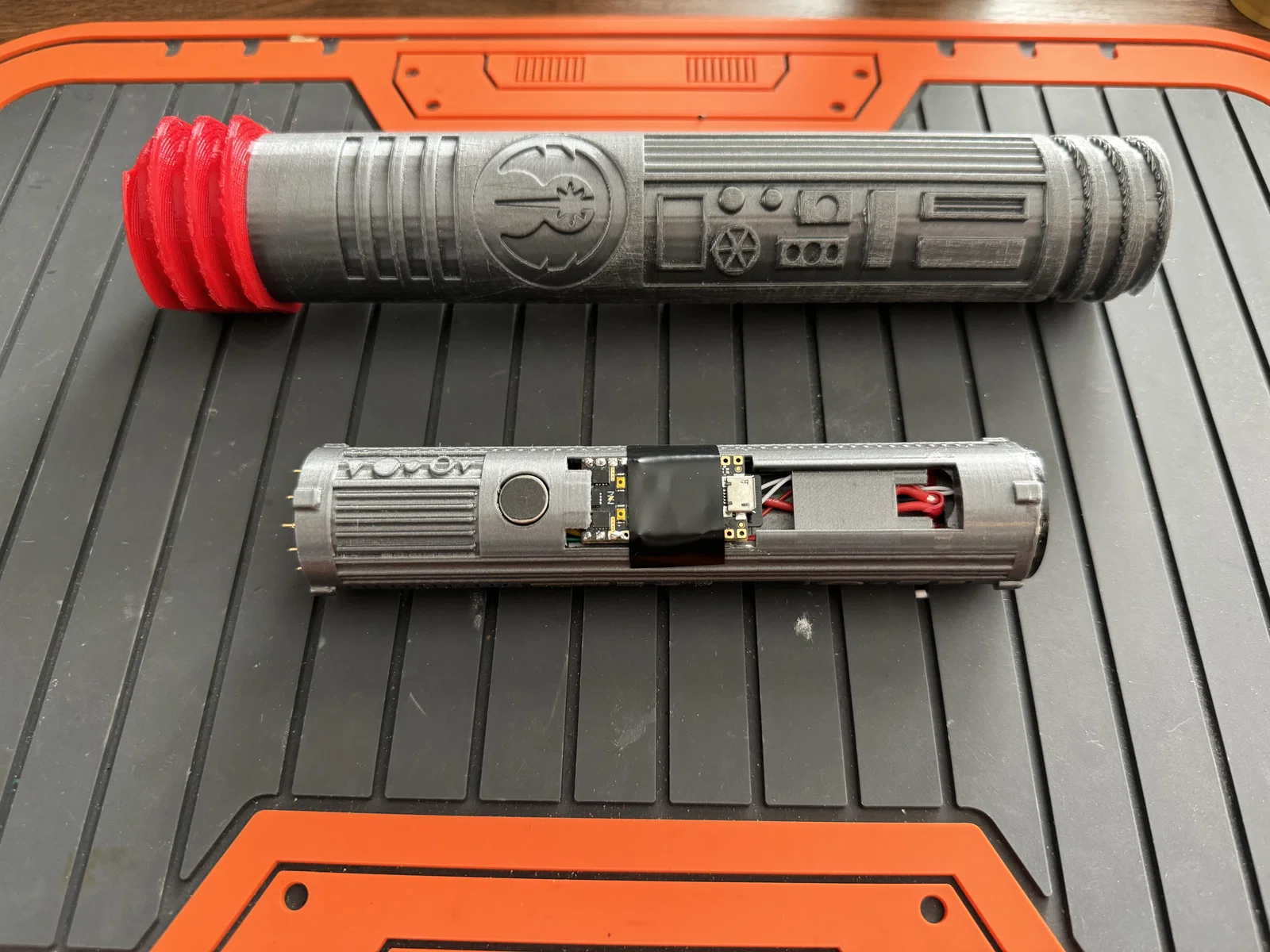

• Model “PCB Pusher” có sẵn để dễ đẩy chassis PCB phía tay cầm vào. Cái này đúng kiểu cứu tinh khi mình cố canh cho nó vào khít và chặt.

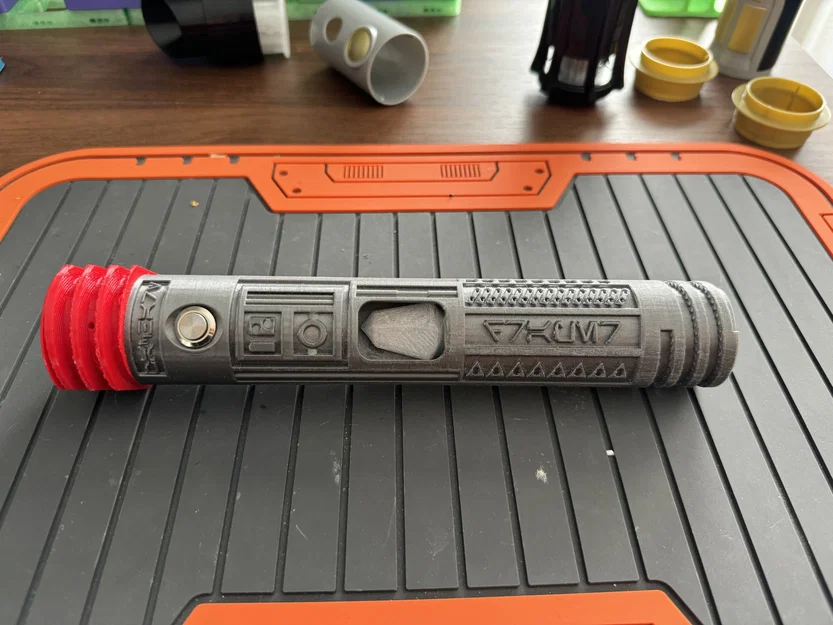

• Mình khuyên in phần hilt bằng PETG. Như vậy sẽ chịu va đập tốt hơn và chịu nhiệt tốt hơn nếu LED nóng lên. Mình cũng in chassis bằng PETG, nhưng theo mình PLA cũng ổn.

Mình có kèm file Fusion 360 phòng khi ai muốn chỉnh sửa. Bản của mình có để tên tụi nhỏ bằng font arubesh, nhưng mình đã gỡ phần đó khỏi STL. Xin lỗi vì mấy file đó hơi bừa bộn, đây là project đầu tiên mình làm trong Fusion 360!
