Node Meshtastic cầm tay "TAMAMESHI" dùng FakeTec

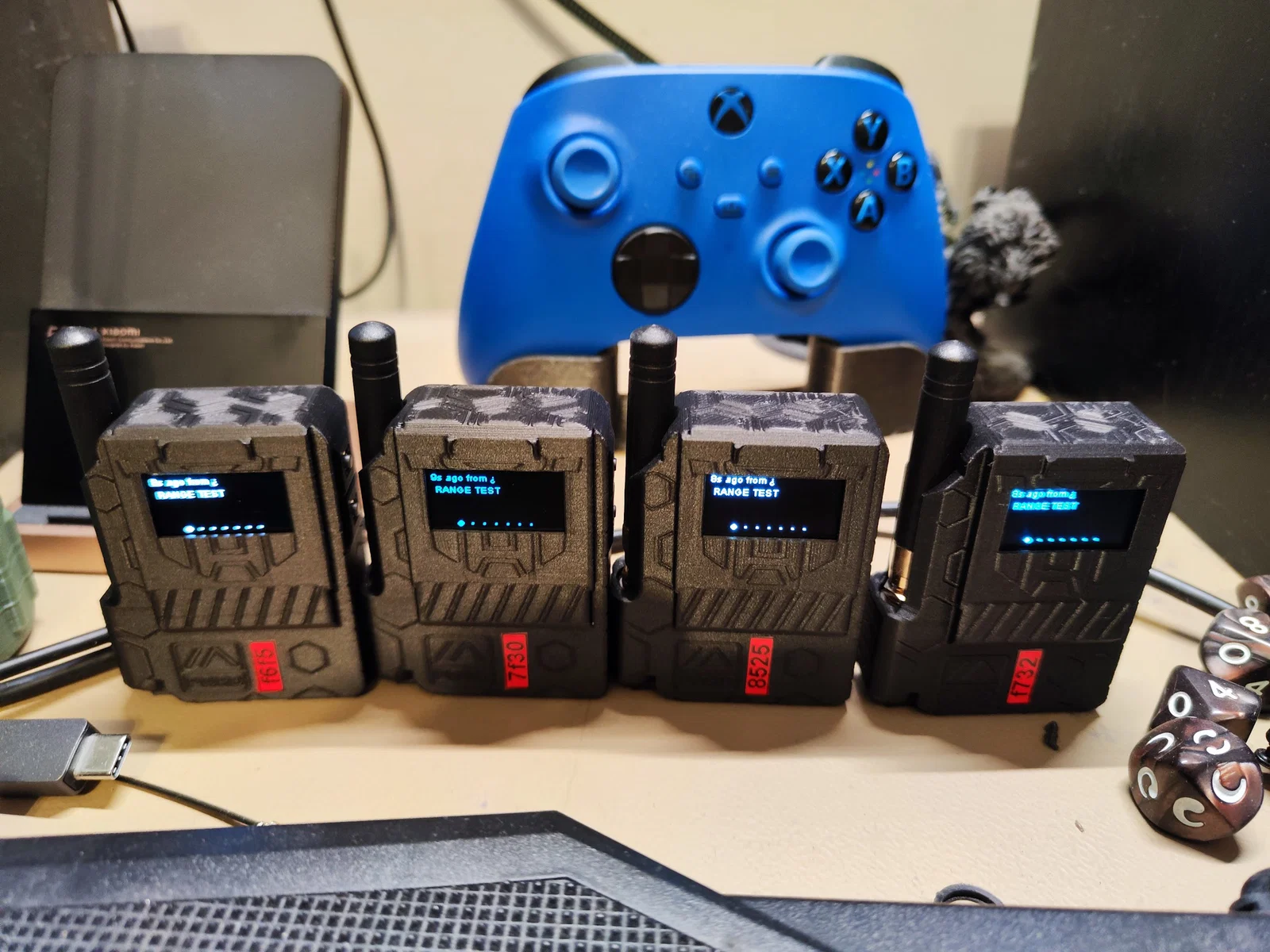

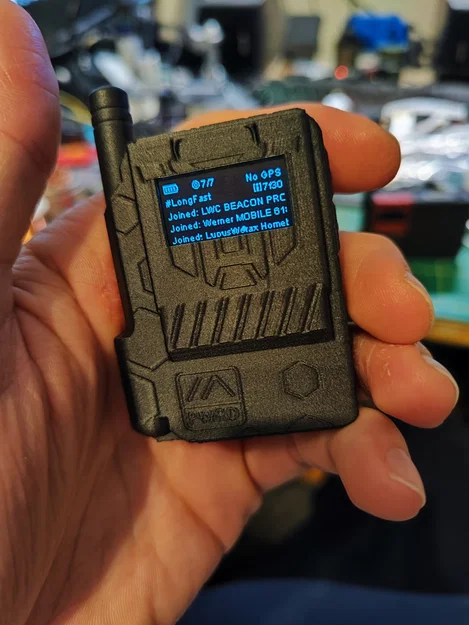

Thiết kế node Meshtastic nhỏ gọn, thời lượng pin lên đến một tuần dựa trên board FakeTec (NRF52). Sản phẩm có thiết kế màn hình nằm ngang độc đáo, công tắc nguồn vật lý và dễ dàng lắp ráp cho những ai thích tự tay build node cá nhân.
Mô tả
LƯU Ý TRƯỚC NHÉ!
Mình có tạo một kênh Discord cho các dự án camera nhiệt của mình, nhưng mình sẽ thêm kênh #meshtastic vào đó để anh em tiện trao đổi nếu gặp thắc mắc hay vấn đề gì. Nhớ là chỉ thảo luận về Meshtastic trong kênh đó thôi nhé, các kênh còn lại là CHỈ DÀNH RIÊNG cho các dự án camera nhiệt của mình thôi đấy!
____
Trước hết, ĐÚNG LÀ sản phẩm này khá là kén người chơi vì nó cần dùng FakeTec Node – mà việc đặt linh kiện và lắp ráp con này cũng tốn kha khá công sức rồi. Nên anh em đừng lo nếu thấy thiết kế này không được tải nhiều, mình thấy bình thường mà ;)

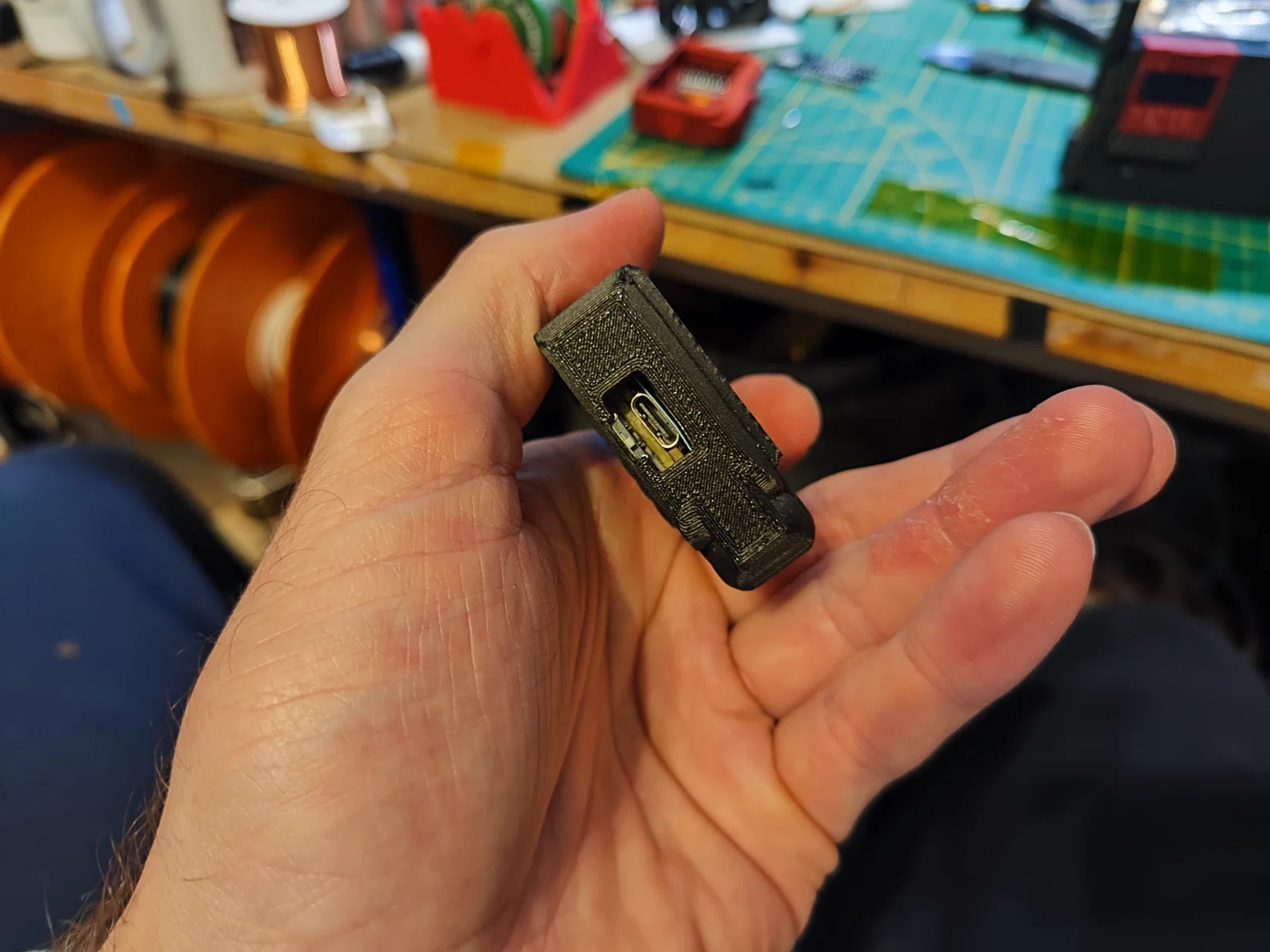

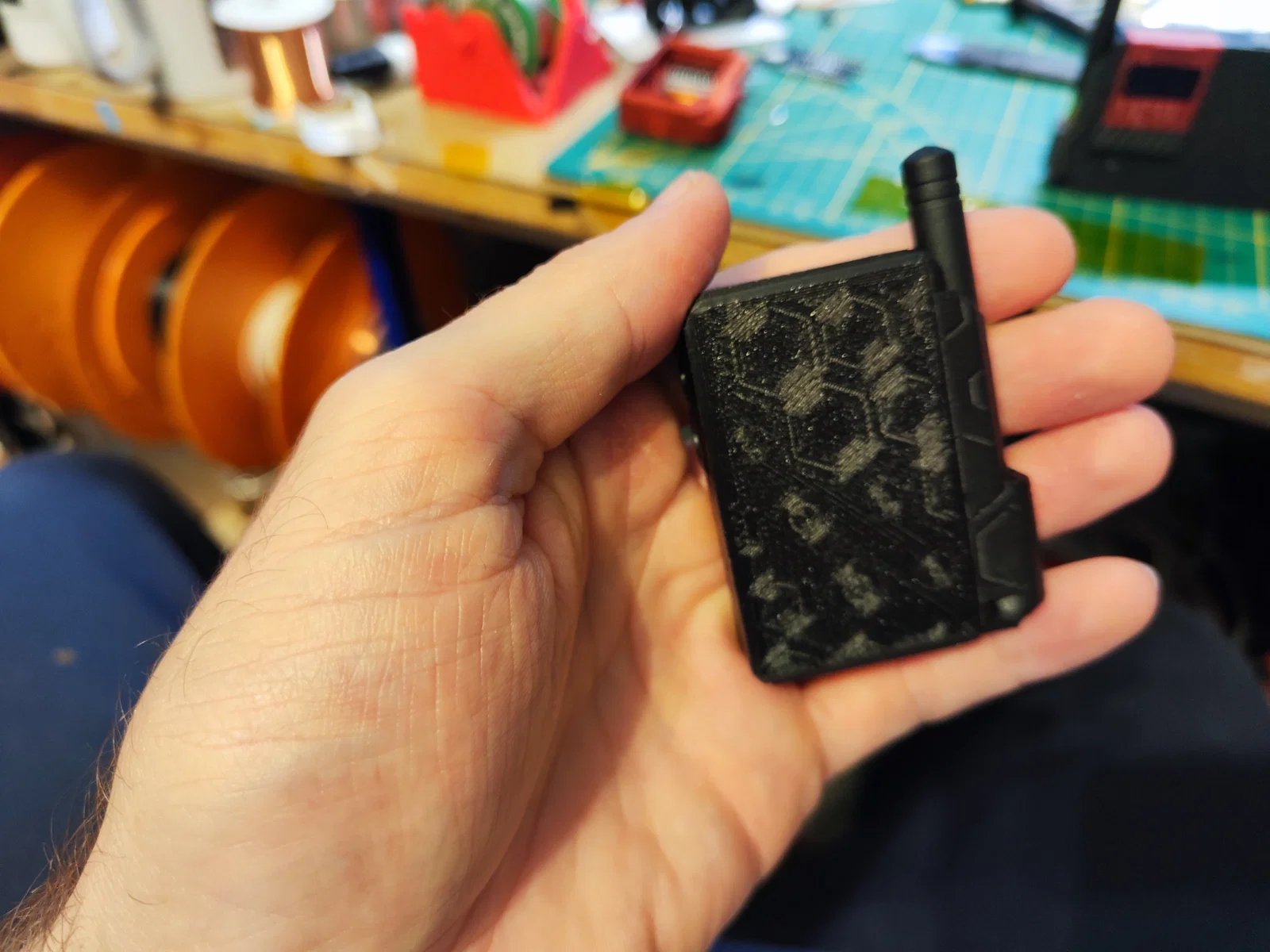

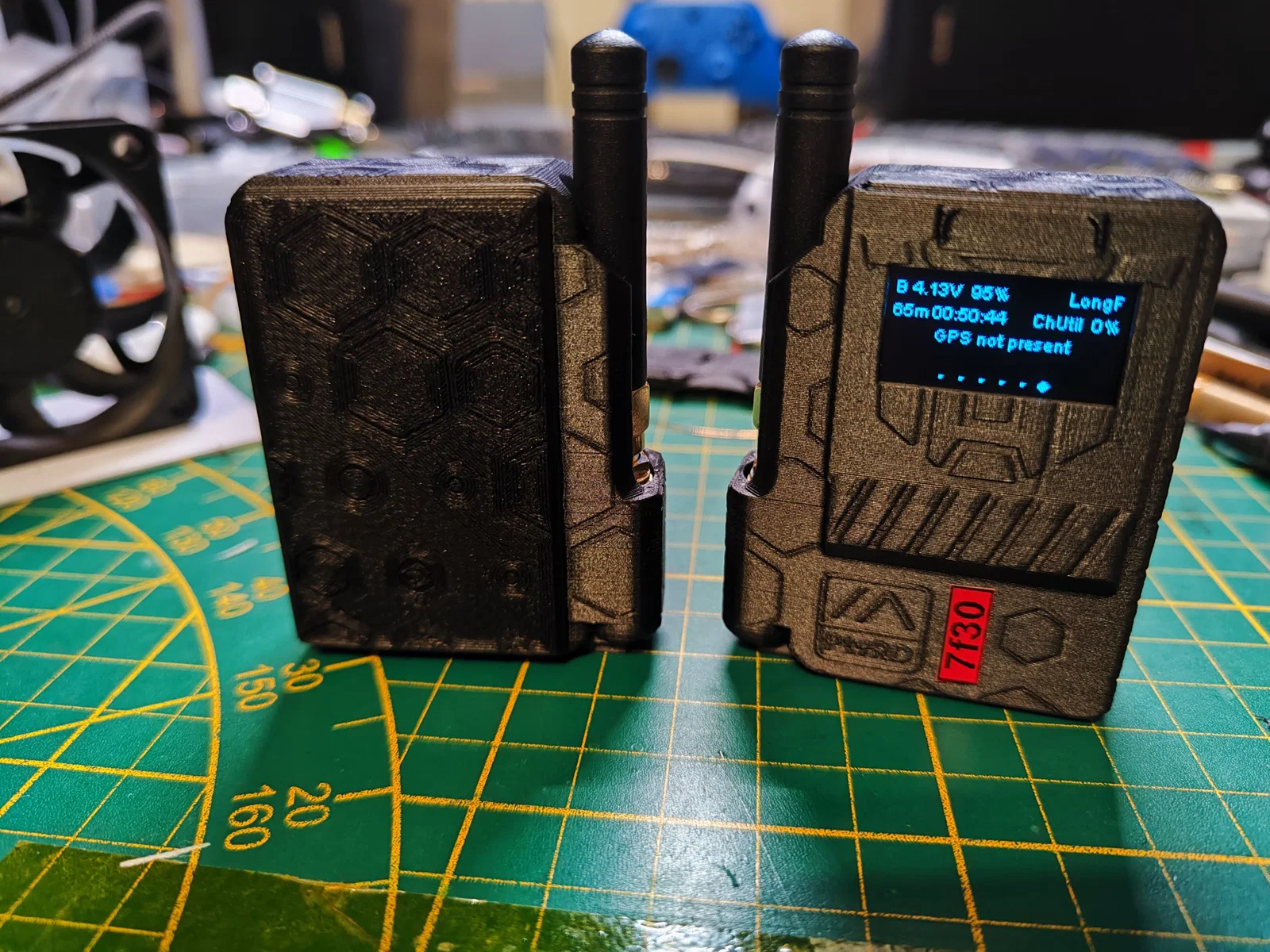

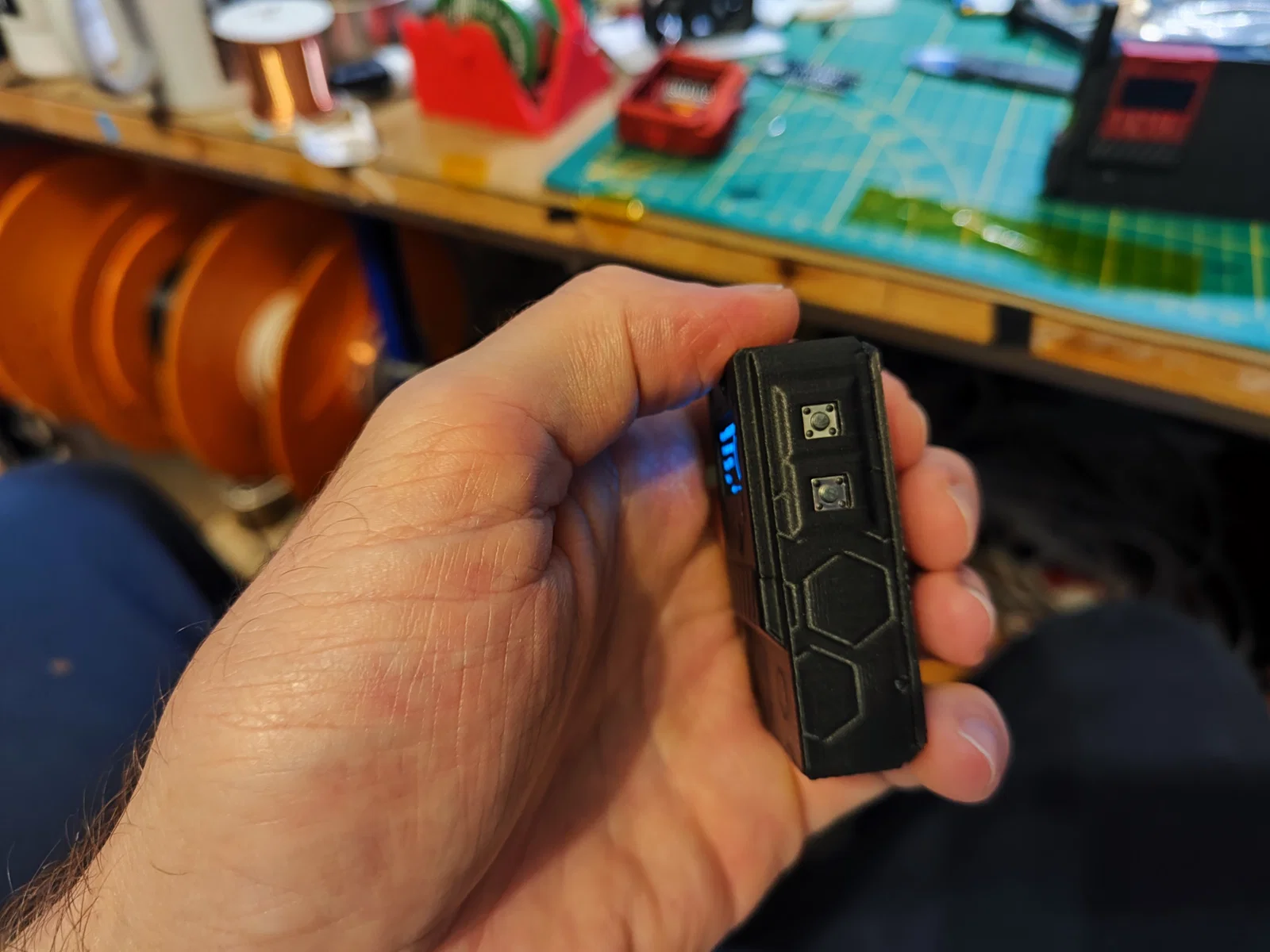

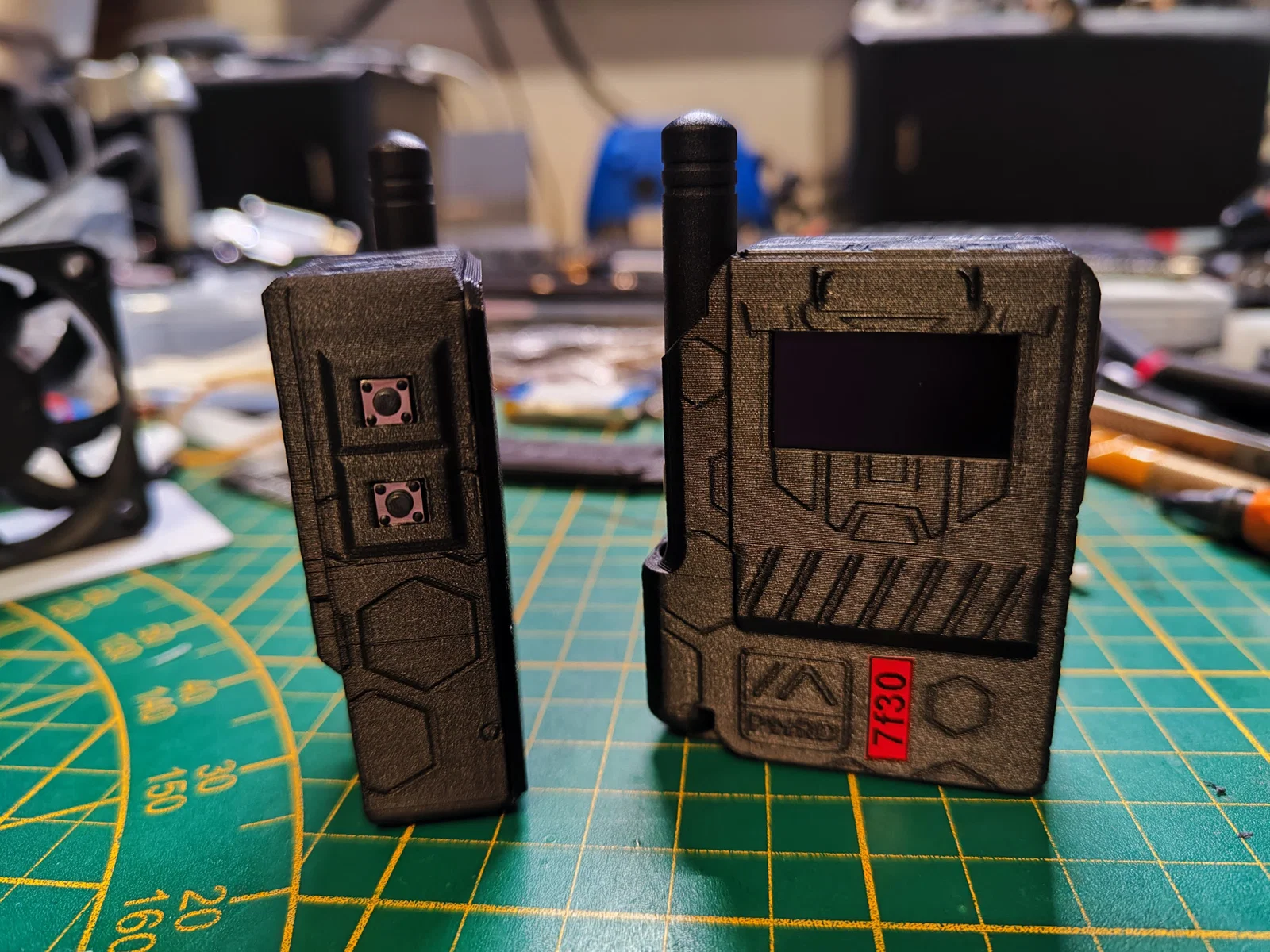

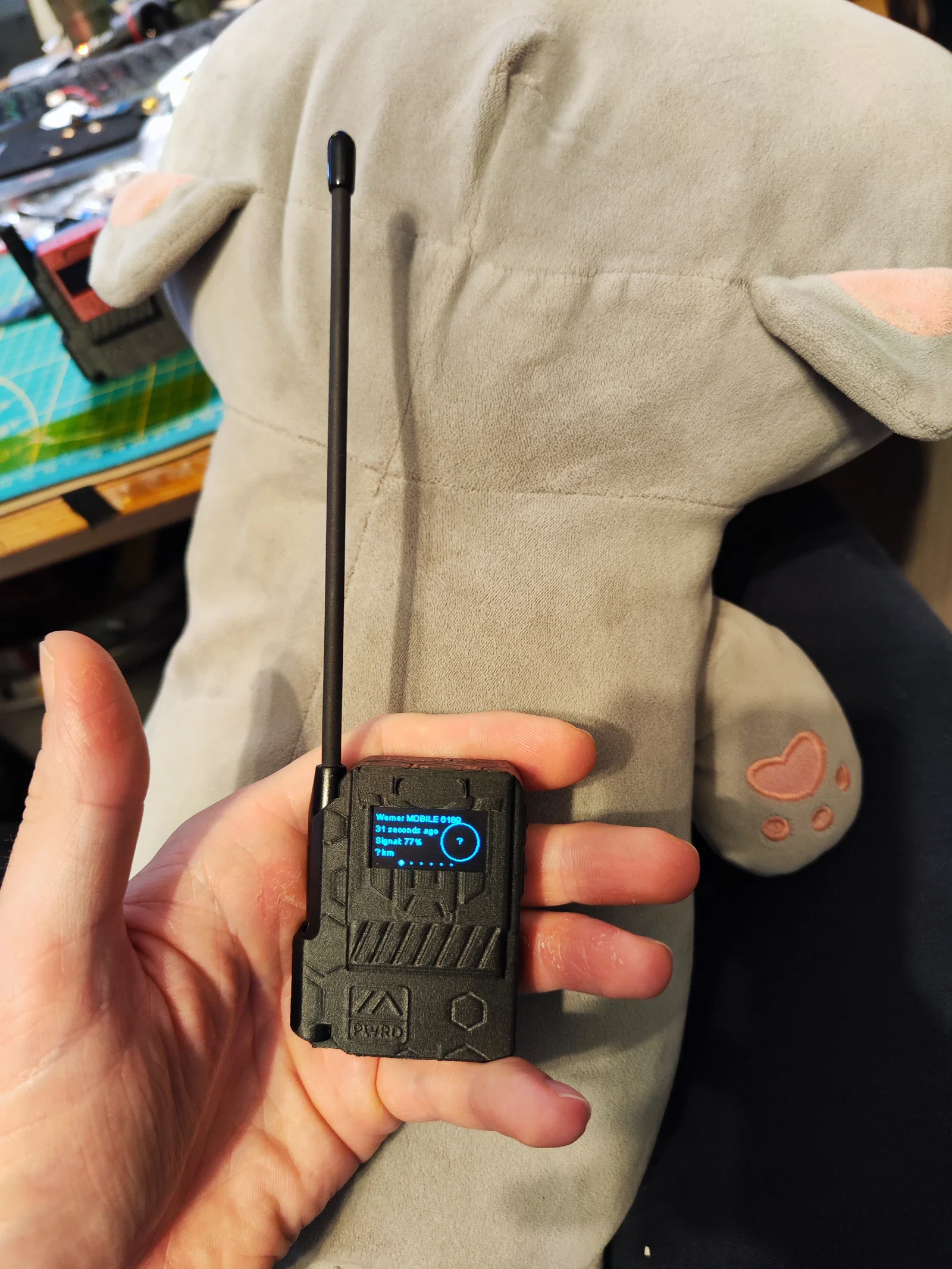

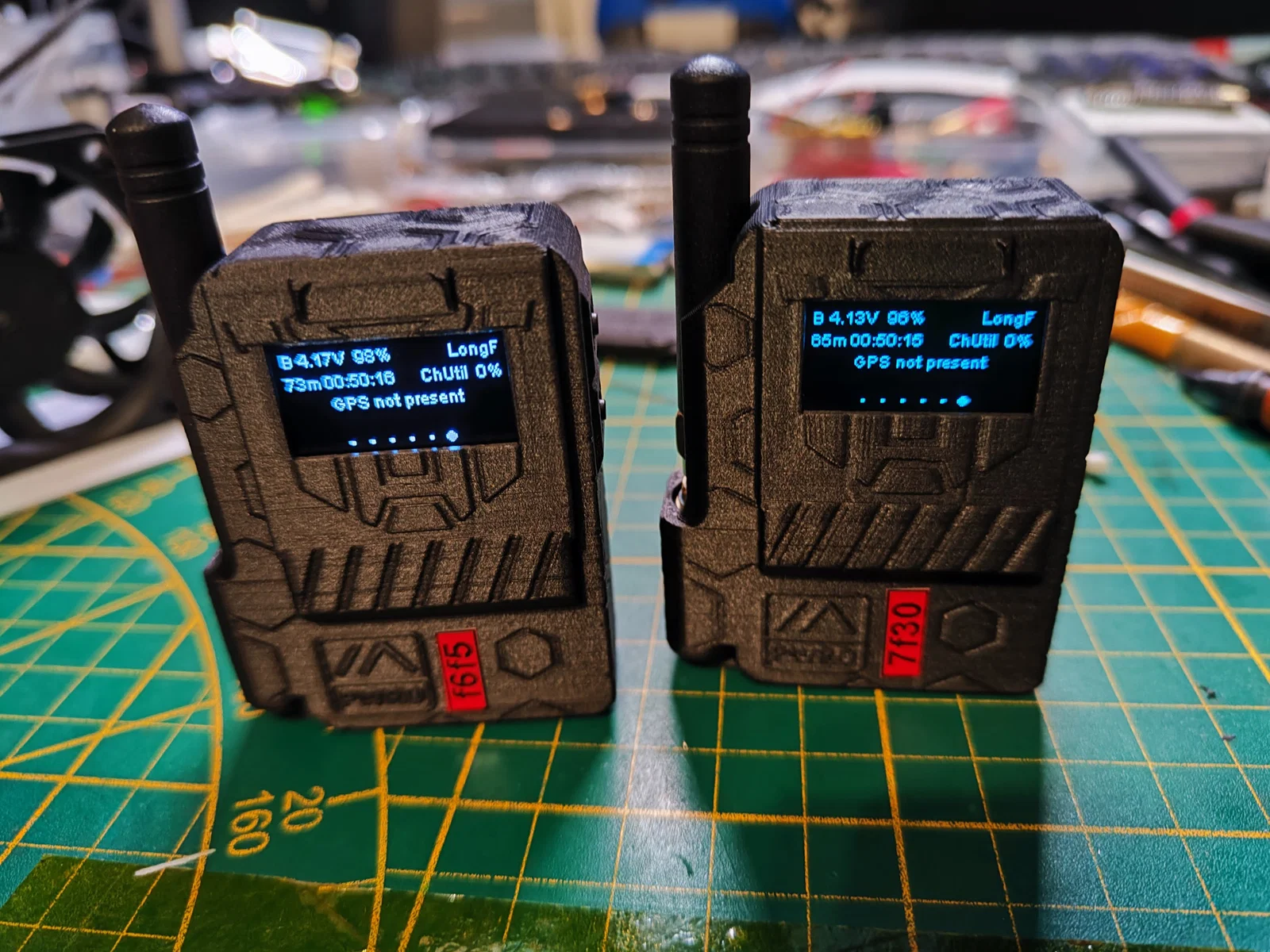

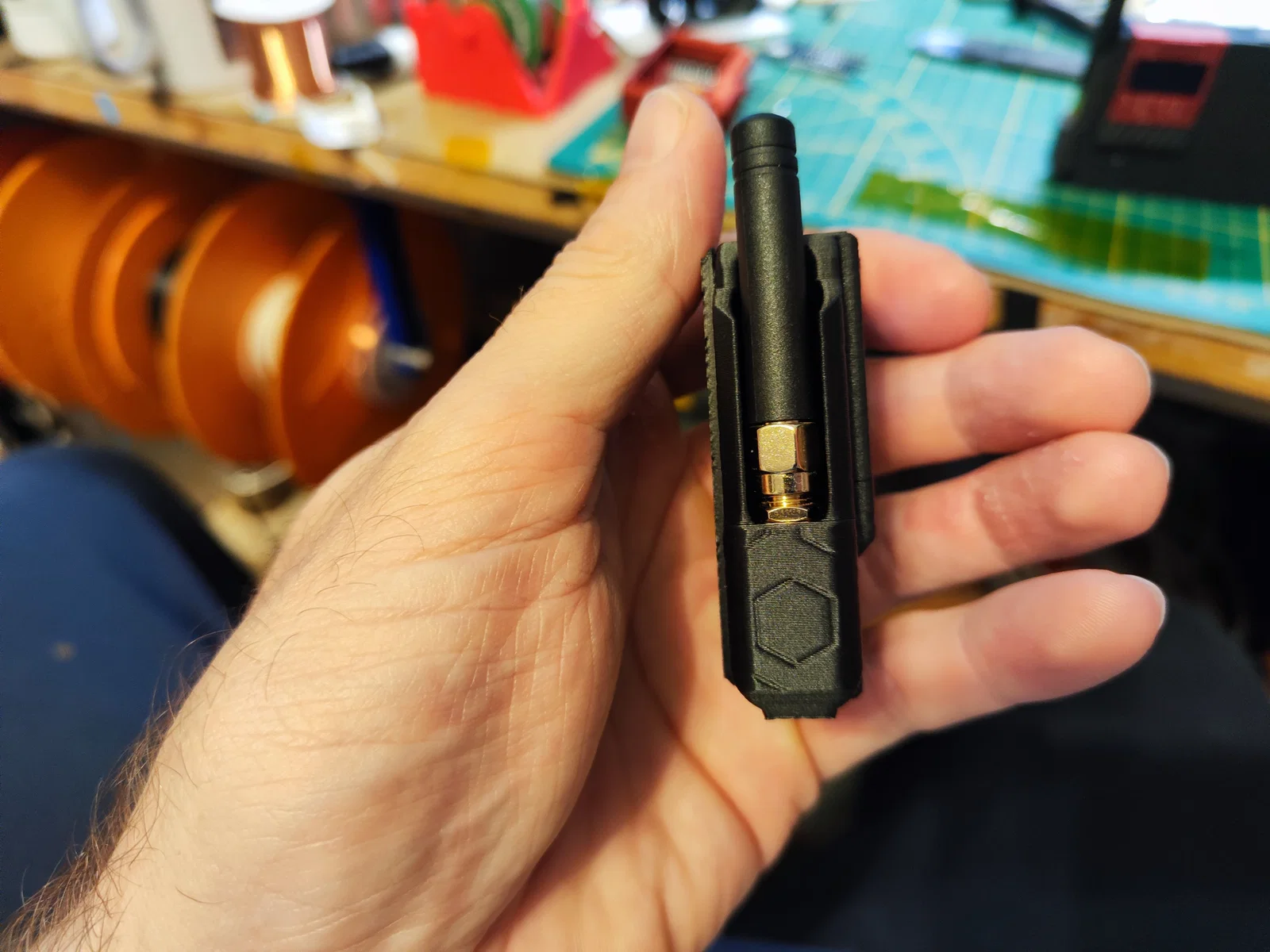

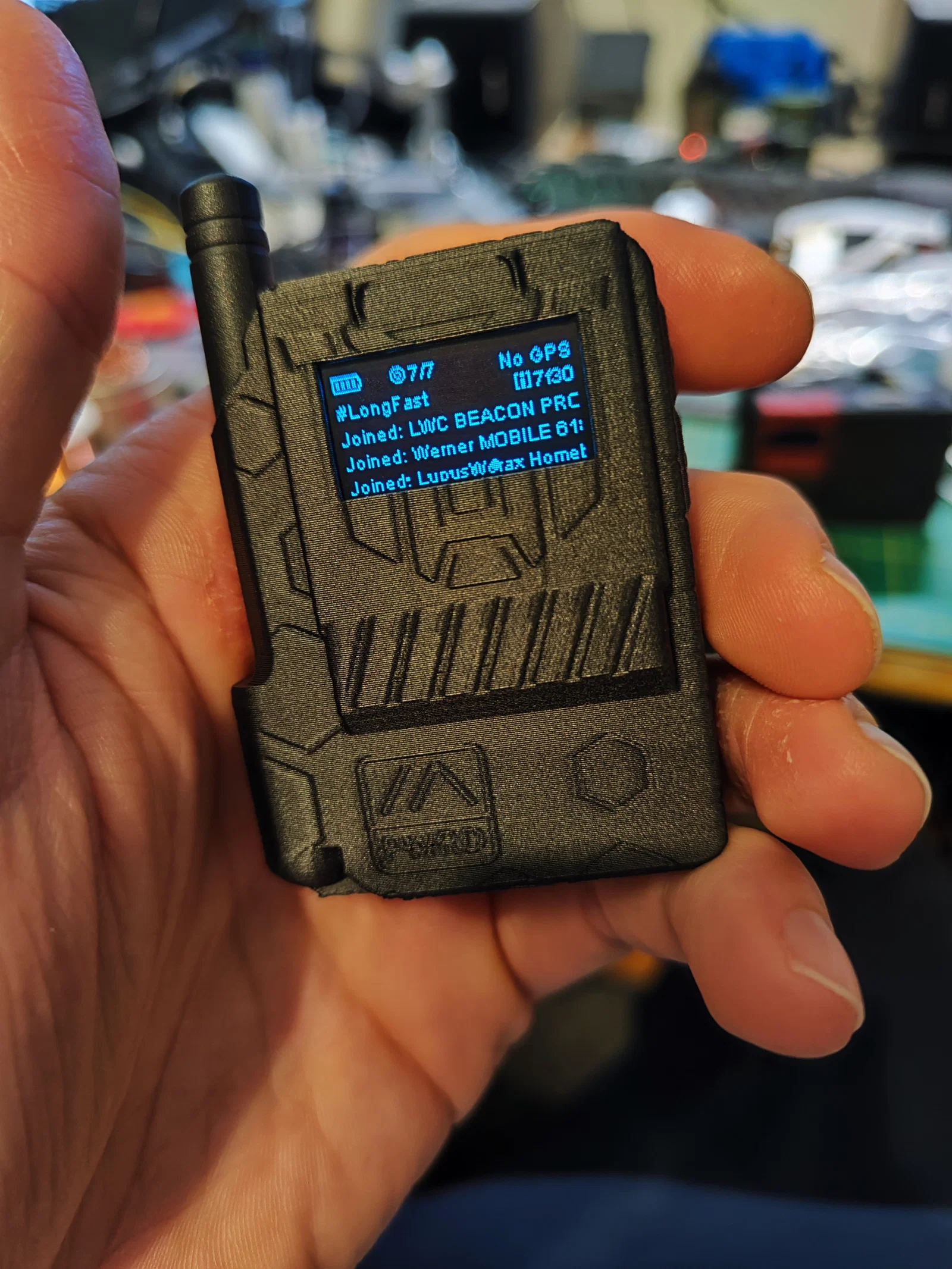

Khi anh em đã có linh kiện và board FakeTec rồi thì lắp ráp rất dễ, không tốn nhiều công đâu. Lần này mình bỏ qua mấy cái như buzzer, motor rung hay LED thông báo, chỉ để lại một cái node nhỏ gọn, cầm tay, thời lượng pin ổn, nút bấm đặt bên hông và màn hình NẰM NGANG. Kiểu này hơi lạ so với mấy thiết bị Heltec thông thường nhỉ xD. À, mình có thêm công tắc ON/OFF vật lý vì mình không thích kiểu tắt nguồn qua phần mềm cho lắm (công tắc này là tùy chọn, không bắt buộc đâu nếu anh em vẫn dùng tắt nguồn phần mềm nhé!).

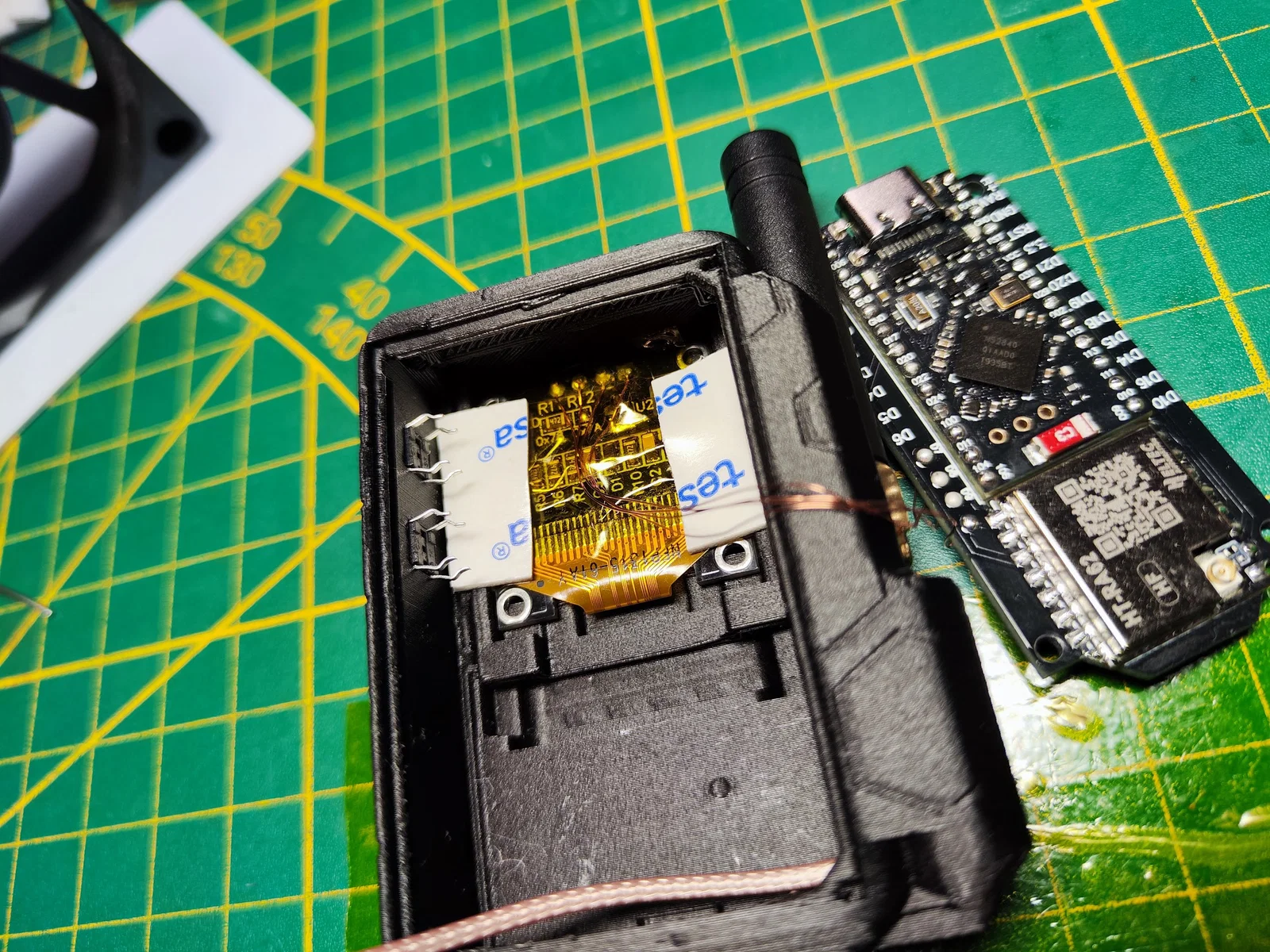

Chỉ cần thêm chút băng dính hai mặt, băng dính Kapton, keo siêu dính hoặc nhựa resin UV/keo epoxy, cộng thêm chút kỹ năng hàn cơ bản là xong xuôi.
Anh em xem video tua nhanh bên dưới để hình dung rõ hơn nhé.

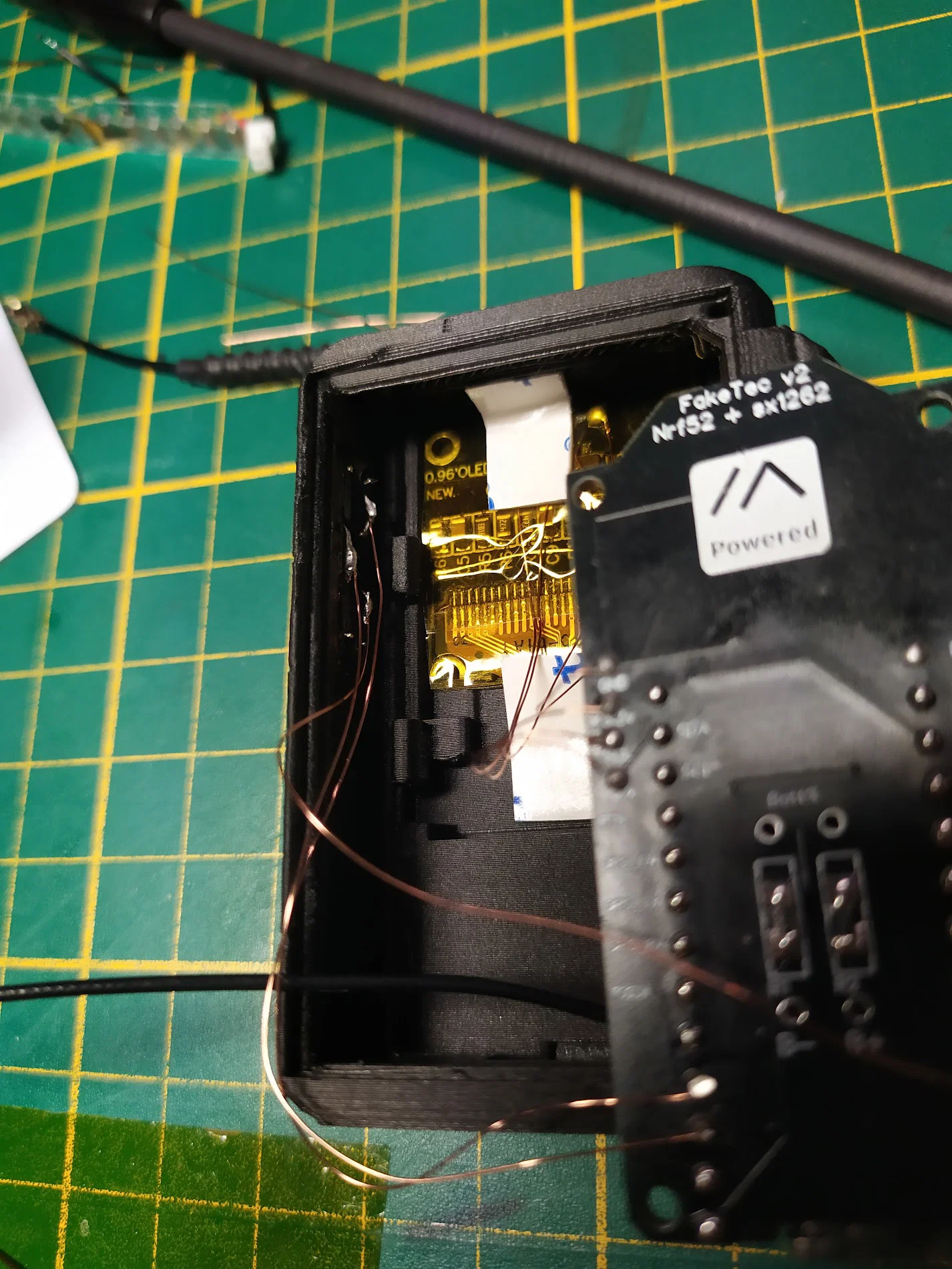

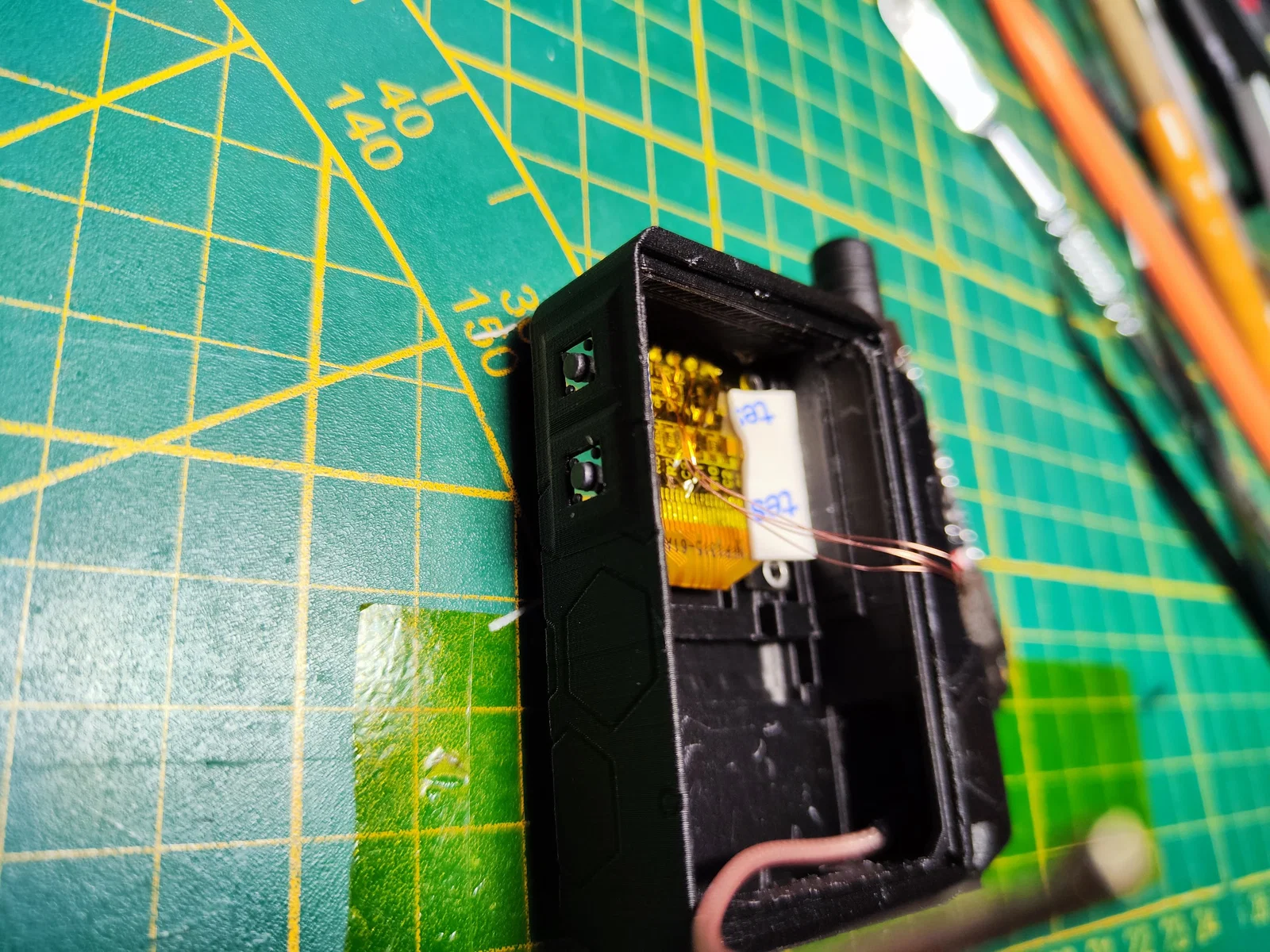

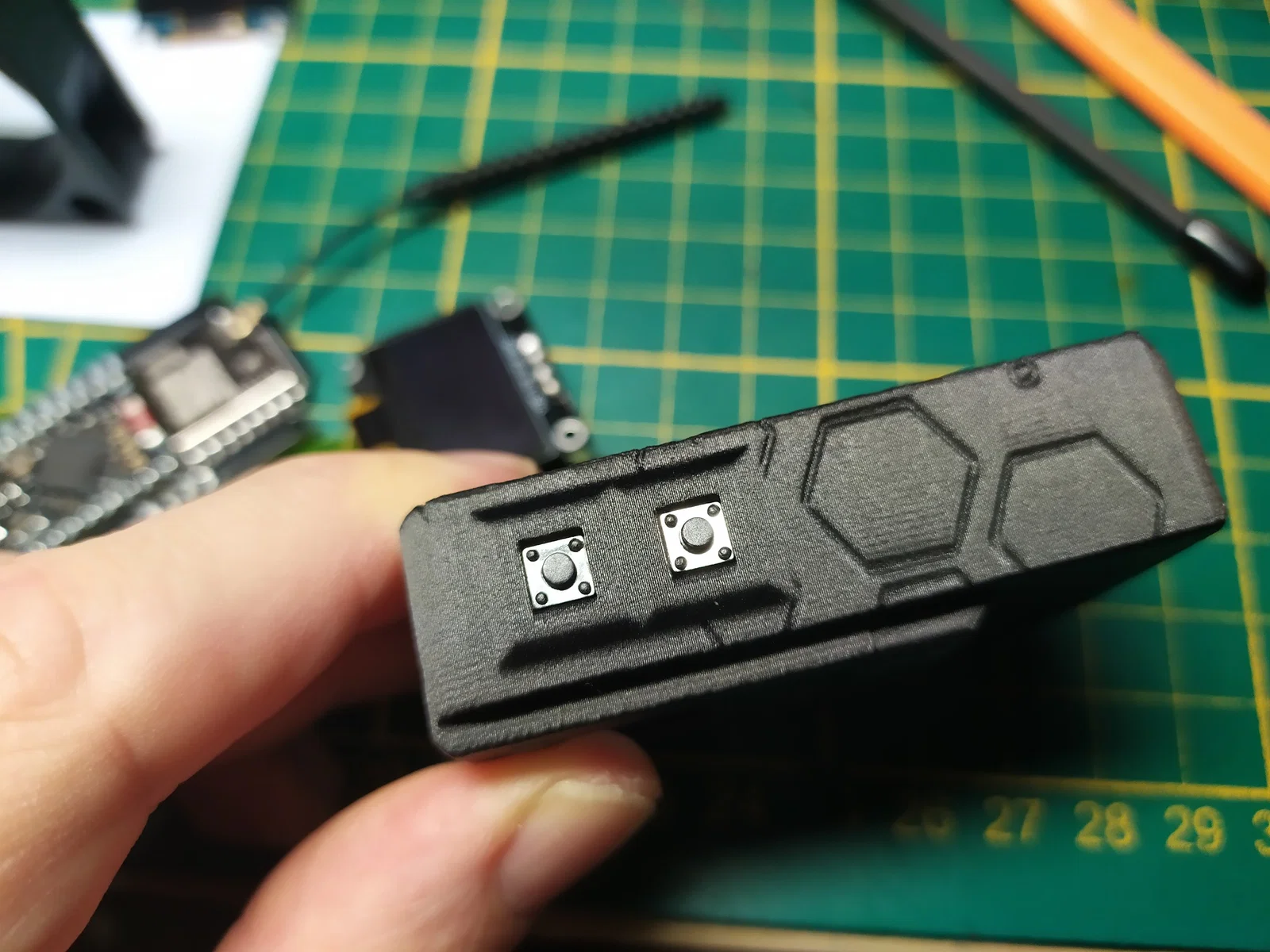

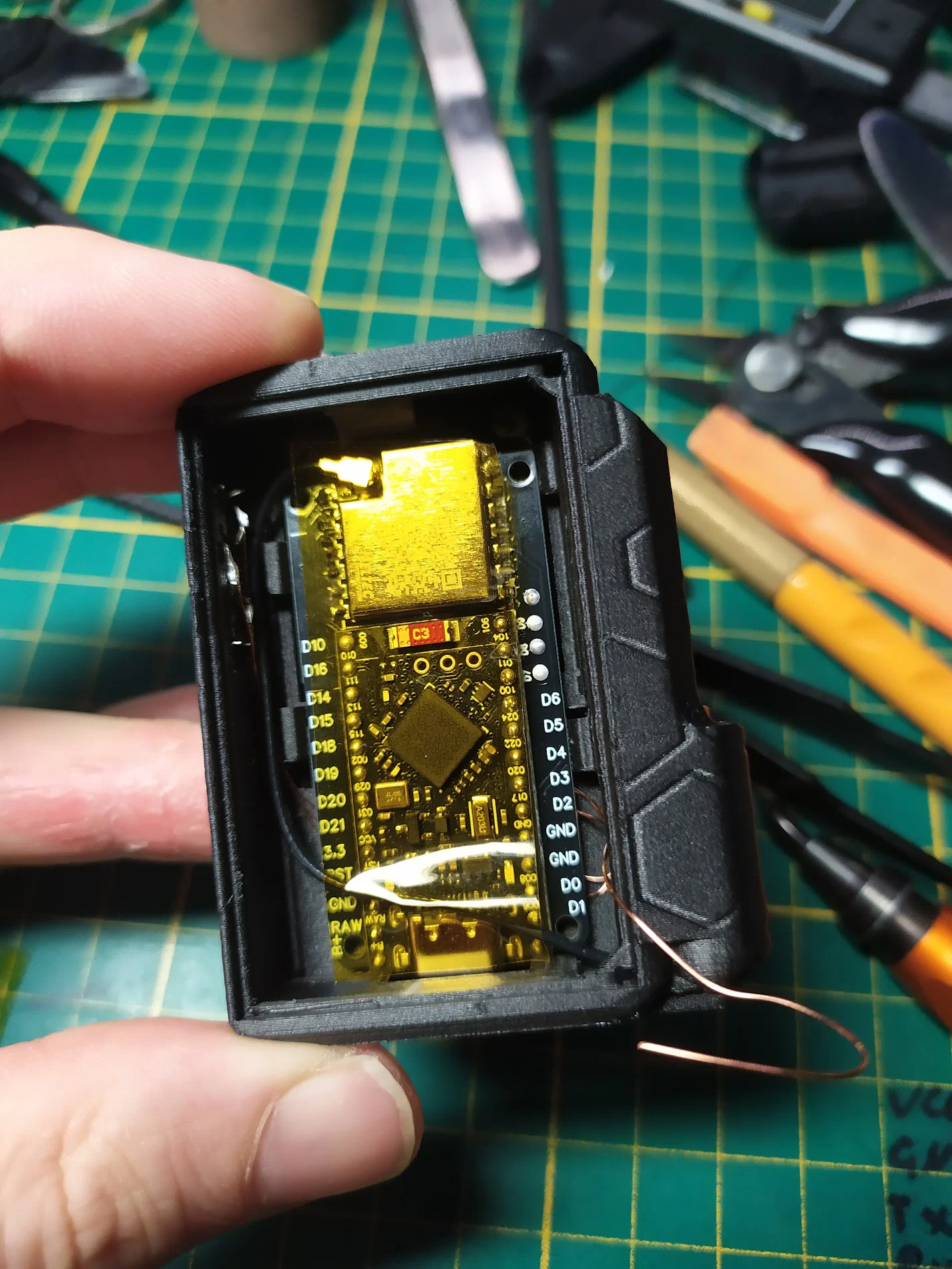

Đối với nút bấm, anh em cứ nối nút reset vào chân RST và Ground. Với nút Prog, mình chọn chân GPIO 8, vị trí nằm đối diện với chân RST. Nhớ cấu hình trong app (Device/Pin button) là xong.

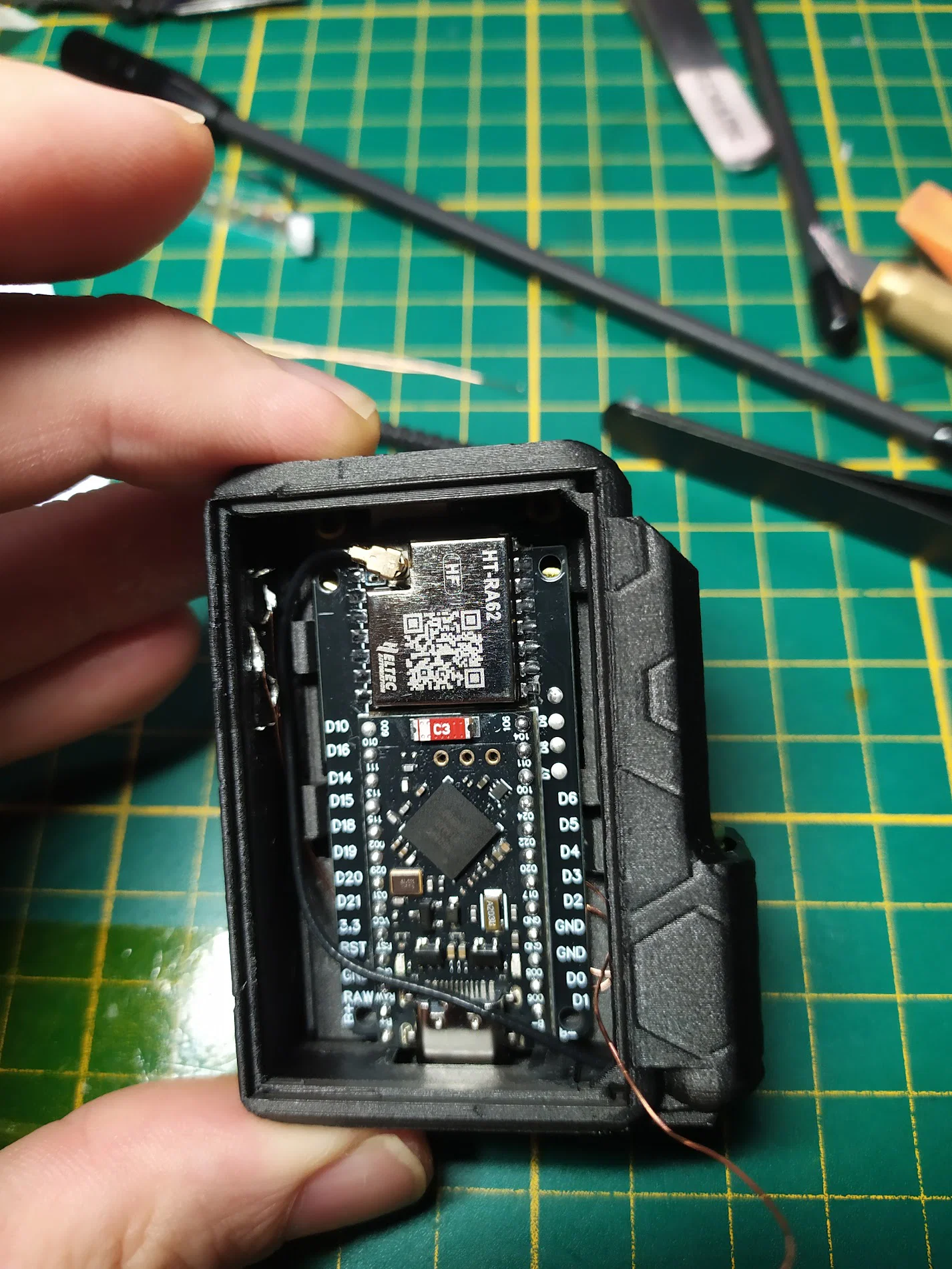

Đừng quên nối tắt (bridge) phần tiếp điểm BOOST trên board NRF, nếu không thì pin chỉ sạc với tốc độ 100mAh thay vì 300mAh, sạc chậm lắm đó!
FakeTec DIY Meshtastic Node: gargomoma/fakeTec_pcb: A low-cost nrf52 device.
Pin Lipo 1100mAh: 4 Stück 3,7V 1100mAh Lithium Batterie...
Dây điện 0.3mm: https://de.aliexpress.com/item/1005009585784235.html
Công tắc nguồn chính: (tùy chọn) https://de.aliexpress.com/item/1005005681747094.html?
Màn hình Oled: (I2C 4 màu trắng) Original 0,96" OLED SPI/IIC...

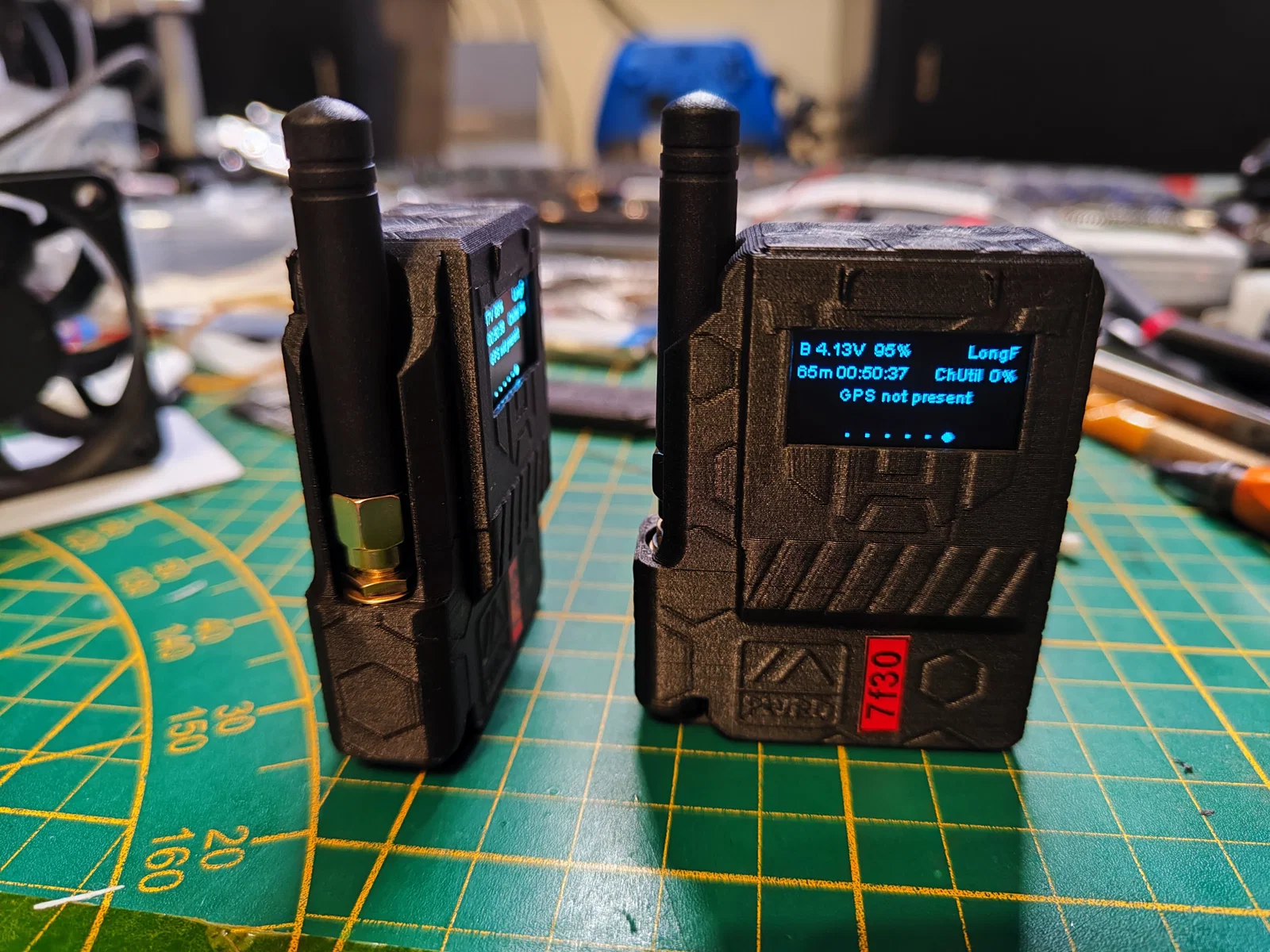

SMA F sang IPEX1 F 7.5 cm https://de.aliexpress.com/item/1005009315616018.html?
Anten Gizont: chọn loại 868/915 tùy nhu cầu của anh em. - AliExpress
Nút nhấn Prog và Reset: H3.2mm 50pcs https://de.aliexpress.com/item/1005004651276227.html?
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
