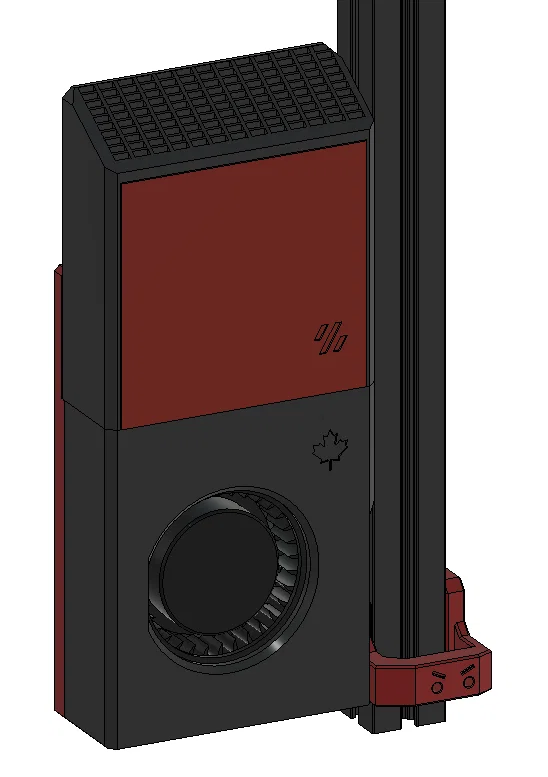

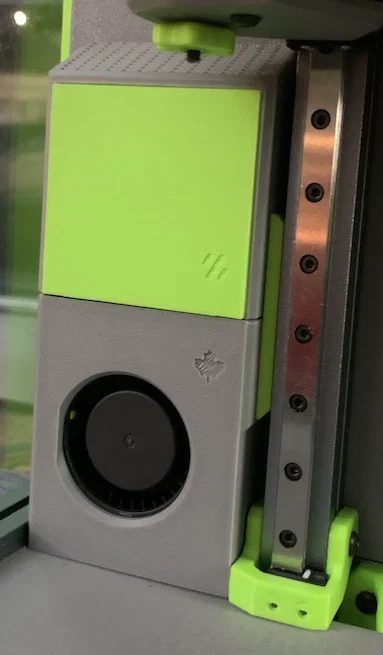

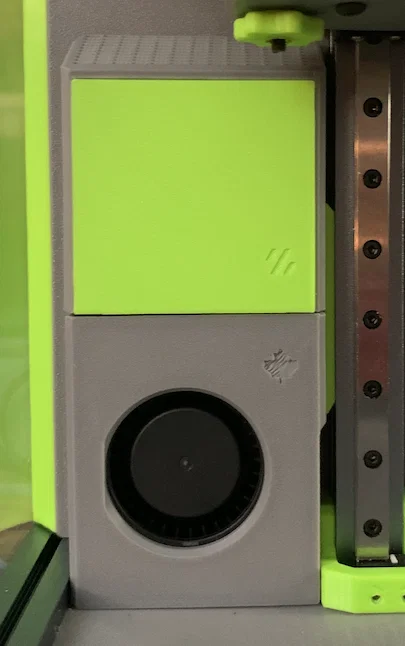

MFNano² Voron 0 Carbon Air Filter (RC) – Bộ lọc than tuần hoàn cho V0

Cảm ơn mọi người vì những lời khen, sự ủng hộ và các ý tưởng. Bản RC hiện đã có với BOM thay đổi nhẹ (ít linh kiện hơn và cũng phổ biến hơn), kèm hướng dẫn lắp ráp.

QUAN TRỌNG – ĐỌC TRƯỚC!

Đây là model bộ lọc than hoạt tính kiểu tuần hoàn (recirculating). Bạn nhớ đảm bảo mình mua đúng loại hạt than (carbon pellets) phù hợp. Team đứng sau các filter Nevermore giải thích rất rõ vì sao cần chú ý phần này. Vui lòng dùng hướng dẫn của họ để chọn đúng carbon pellets. Bạn nên dùng hạt than 4mm acid-free; nếu bạn định dùng hãng khác ngoài Nevermore thì nhớ kiểm tra loại than bạn chọn không gây rỉ sét. Video này mô tả một thí nghiệm rất hay để kiểm tra xem hạt của bạn có làm hại máy hay không.

CŨNG QUAN TRỌNG

Model này trước hết là sản phẩm của một designer, không phải của một kỹ sư. Mình đã cố gắng giữ lại đầy đủ các yếu tố chức năng của MFNano, giải pháp lọc khí tốt nhất cho dòng máy Voron 0. Nếu bản dựng này có điểm gì hay ho ngoài phần nhìn cho đẹp thì đó là công sức của Maple Leaf Makers; bạn nhớ ghé xem nếu chưa biết tới.

BOM

• Quạt blower 5015
  Bạn cần mod quạt như mô tả trong phần lắp ráp gốc. Vui lòng xem 8 giây đầu của video này: https://github.com/MapleLeafMakers/MFNano?tab=readme-ov-file#assembly
  Nếu được, nên mua quạt có dây dài hơn; dây stock sẽ không đủ để kéo tới khu vực electronics (hoặc bạn làm thêm dây nối / extention cable).
• 1x M3x6 BHCS
• 1x đai ốc M3 (M3 nut)
• 3x vít tự ren M2x10 (Self-tapping screws)
• 4x nam châm Neodymium 6x3mm

Print Settings

Dùng Voron print settings mặc định (0.4/0.2/4 walls/5 top/5 bottom/etc). Không thêm supports, vì supports đã được tích hợp sẵn trong model ở chỗ cần thiết. Vật liệu khuyến nghị: ABS hoặc ASA. Tất cả model đã được đặt đúng hướng trong các file STL.

Assembly

1. Chuẩn bị blower như mô tả và tháo dây ra khỏi đầu JST connector.
2. Gắn blower vào plenum. Nó sẽ hơi chặt nhưng vẫn đủ để bạn đẩy vào hết cỡ. Lắp đúng thì mặt blower sẽ ngang với mép trên hoặc thấp hơn một chút.
3. Ép 2 nam châm vào các lỗ lục giác. Bạn nên để cùng một polarity quay cùng hướng để sau này thao tác dễ hơn.
4. Luồn dây theo rãnh và ghép plenum với mount lại.
5. Bắt 3 con M2x10. Đừng siết quá tay! Chỉ cần 2 phần dính sát với nhau, không có khe hở là được.
6. Gỡ supports trên cartridge bằng kềm cắt (phần màu vàng):

7. Gắn 2 nam châm còn lại vào cartridge. Bước này có thể hơi khó – mình dùng kết hợp calibration cube, kẹp (screw clamp), cờ lê dẹp và bàn làm việc để làm.
8. Đổ pellets vào cartridge và trượt nắp (lid) vào.
9. Đẩy bed lên cao hết mức.
10. Tháo cửa và tấm hông (bên z endstop) của V0.
11. Luồn đai ốc M3 vào khe:

    Tới bước này bạn nên đặt V0 nằm nghiêng để nhờ trọng lực giữ đai ốc.
12. Bắt mount vào.
13. Luồn dây vào đúng khe đó nhưng đi xuống khu vực phía dưới của V0:

14. Đưa cụm mount (đã gắn plenum) vào vị trí, đồng thời kéo dây từ phía dưới. Phần lõm bên phải của cụm plenum/mount phải khớp với con vít bên trái của cụm Z endstop mount.
15. Bẻ nhẹ các ngàm (flaps) trên chân tiếp xúc về lại vị trí và gắn lại JST connector.
16. Đặt cartridge lên trên cụm plenum/mount.
17. Lắp xong thì trượt bed lên xuống hết hành trình để chắc chắn bed không chạm vào filter.

Nếu bạn thấy mình có thể làm phần mô tả hay model này tốt hơn nữa thì cho mình biết ở phần bình luận nha. Cảm ơn bạn và chúc in vui!
