Tấm gắn hông phải Filament runout sensor cho Creality K1
Tấm plate giúp gắn Filament runout sensor sang bên hông phải của Creality K1 để dễ dùng cuộn filament đặt cạnh máy. Dùng 2 ốc hông phải; lưu ý ốc dưới không được dài quá 10mm để tránh chạm belt.
Mô tả
Tấm plate này cho phép bạn gắn Filament runout sensor ở bên hông phải của Creality K1, giúp dùng cuộn filament đặt bên hông máy in dễ hơn thay vì để phía sau.
Tấm plate này dùng luôn 2 con ốc đang giữ tấm ốp hông phải vào thân máy.
NOTE: Con ốc phía dưới nằm ngay phía sau một sợi belt, nên tuyệt đối không dùng ốc dài hơn 10mm NHỚ KIỂM TRA ỐC KHÔNG CHẠM VÀO BELT
Bạn cần lắp phần trên bằng cách luồn ốc xuyên qua tấm plate từ phía sau trước, rồi mới gắn tấm plate lên máy in.
Bạn sẽ cần ốc M3 đầu trụ (M3 Capscrews) dài 22mm để bắt runout sensor vào tấm plate; lỗ là 3mm và ốc sẽ tự taro ren.

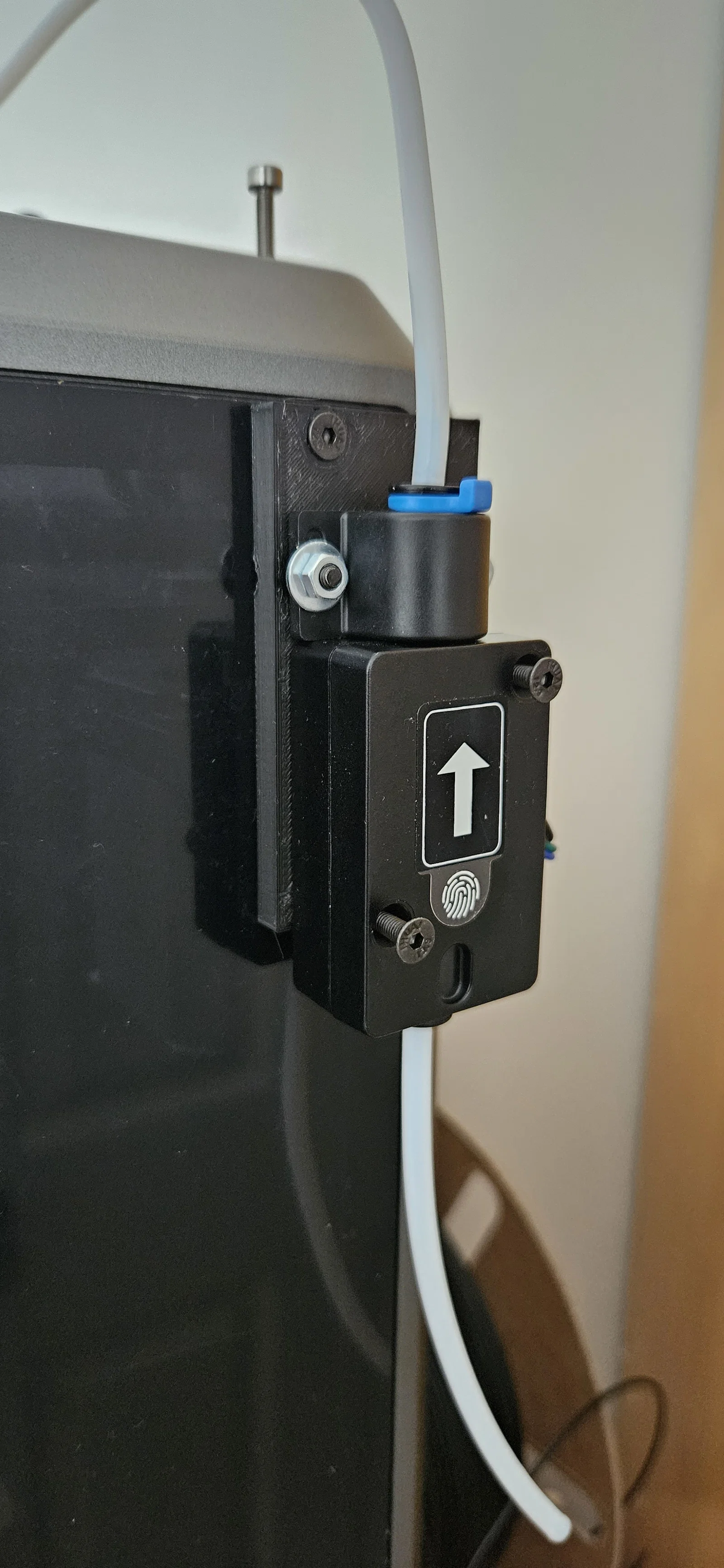

Hình chụp đang dùng tạm vài con ốc dài hơn, do lúc đó mình chưa kiếm được đúng chiều dài.
Muốn xem thêm cách dùng thì coi video YouTube này (không phải mình).
