Vỏ và bracket cho D1 mini và cảm biến siêu âm JSN-SR04T

Mô tả

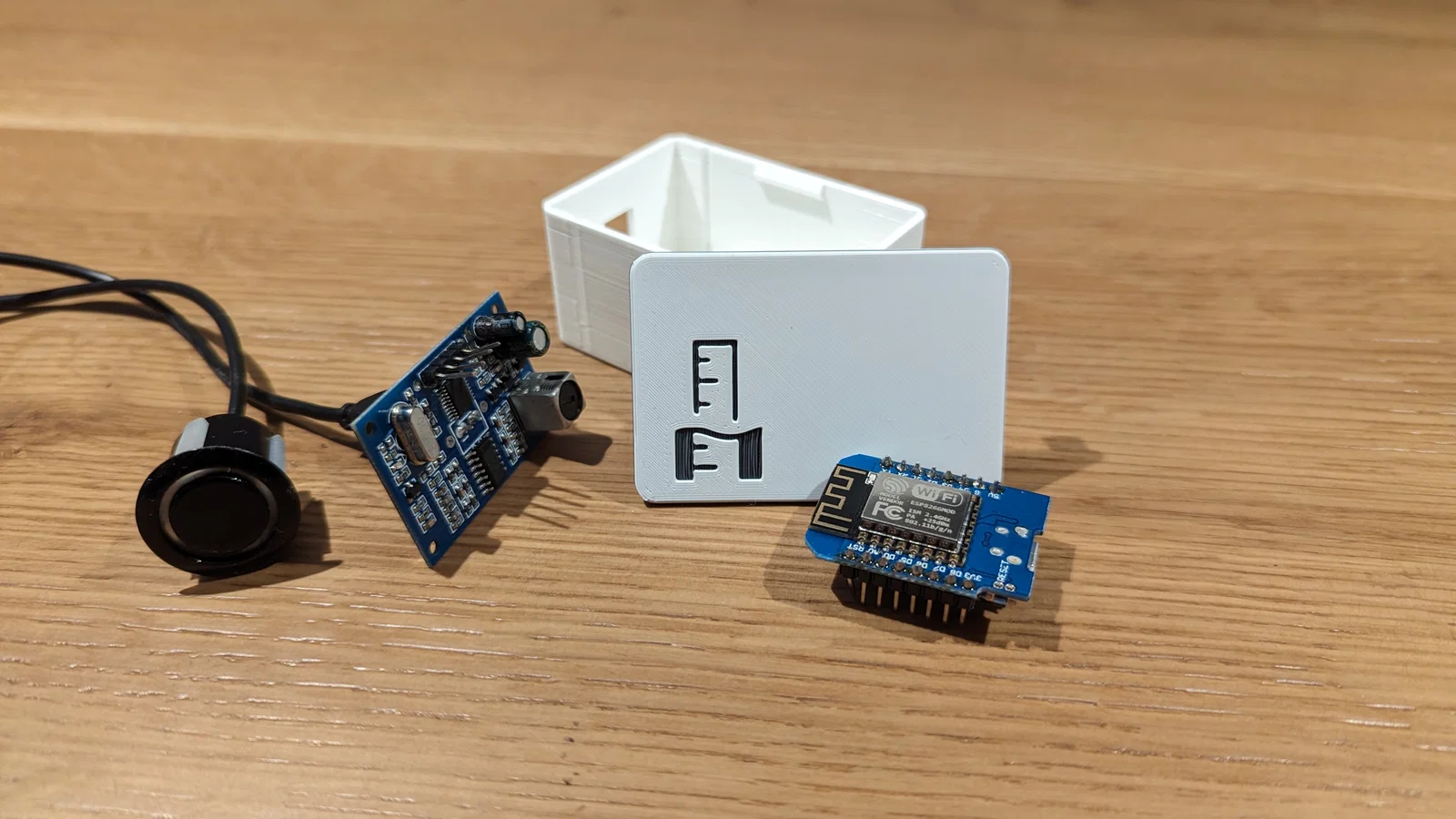

Vỏ này được thiết kế để chứa Wemos D1 Mini và cảm biến khoảng cách siêu âm JSN-SR04T. Rất phù hợp dùng với ESPHome và Home Assistant để đo khoảng cách, ví dụ như theo dõi mực nước trong bồn.

Tổng quan thiết kế
Bộ gá gồm 3 phần:

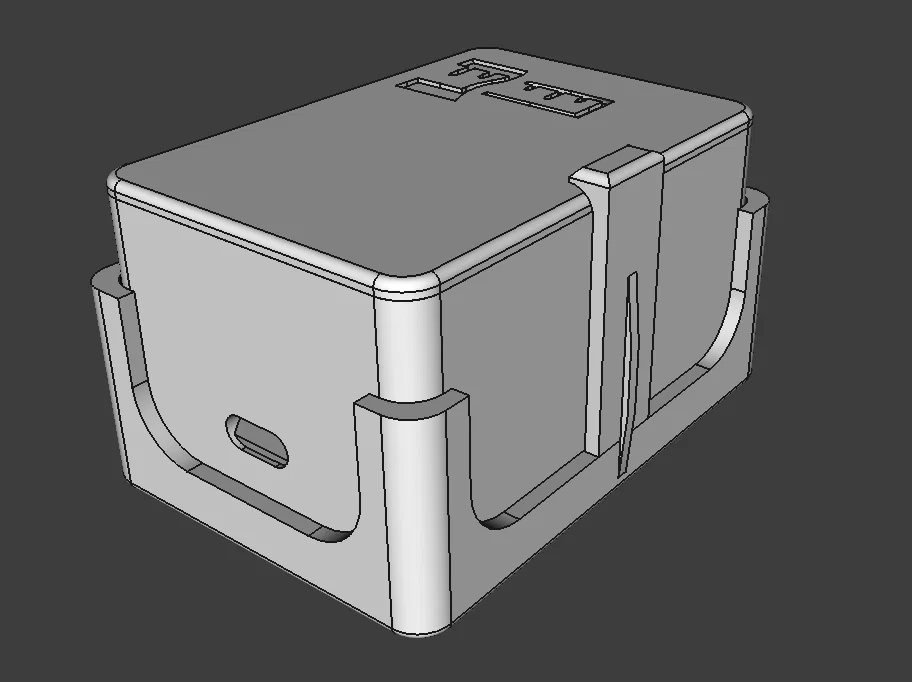

1. Case: Giữ toàn bộ linh kiện điện tử chắc chắn.

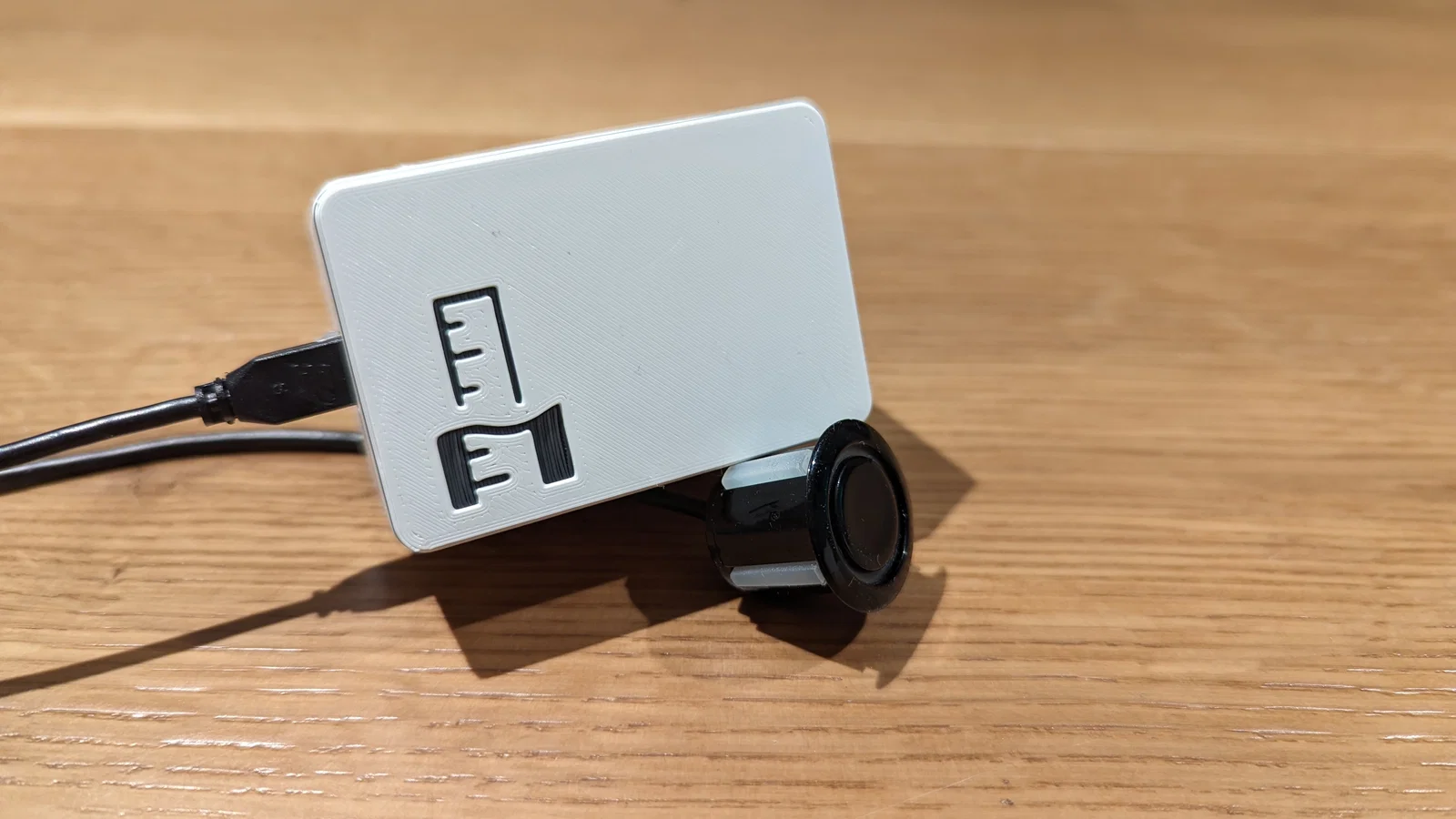

2. Lid: Đậy kín case. Có 2 phiên bản—một cái có logo và một cái không có.
3. Bracket: Cố định cả cụm lên tường hoặc bề mặt khác. Có 2 phiên bản:

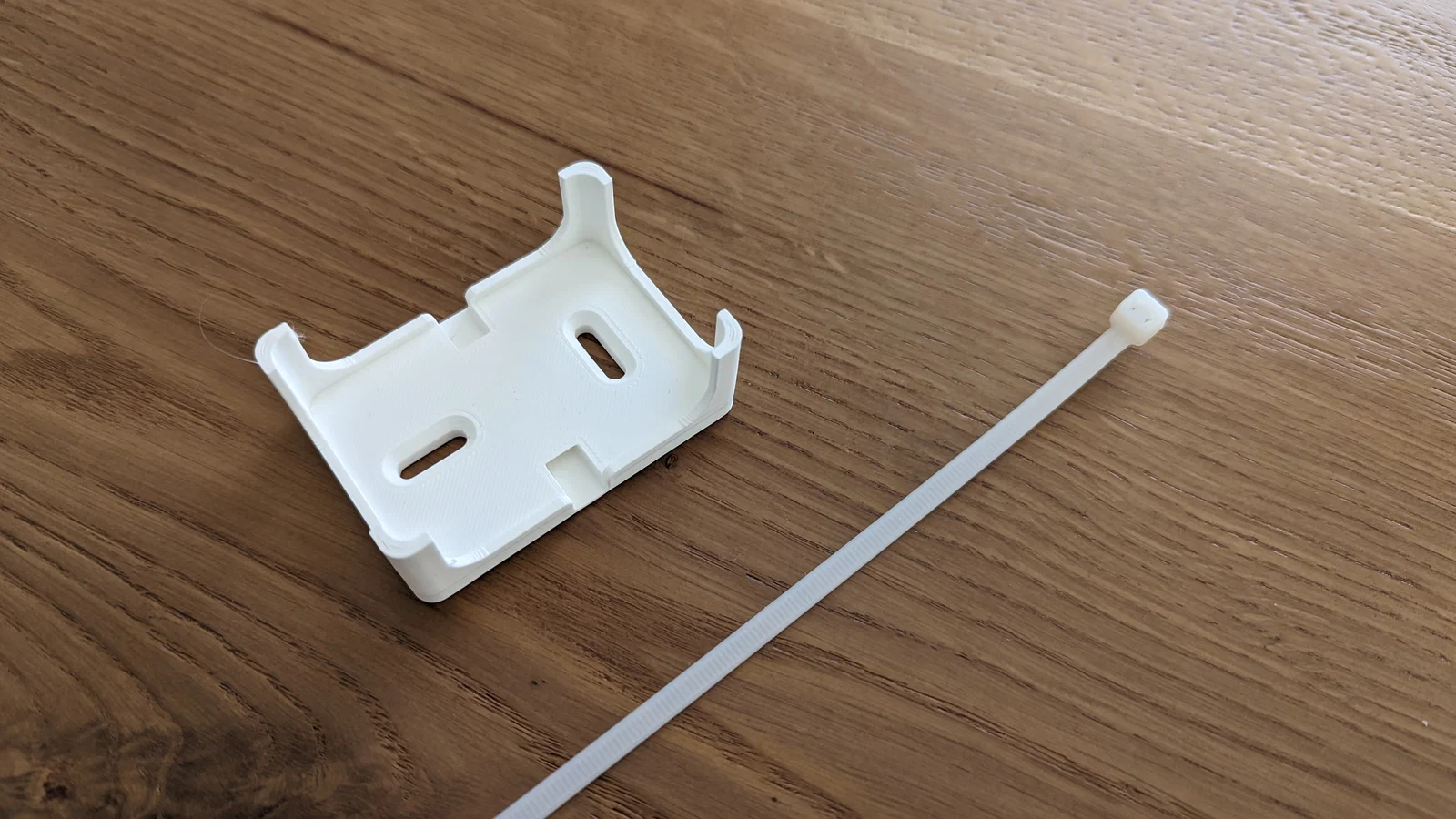

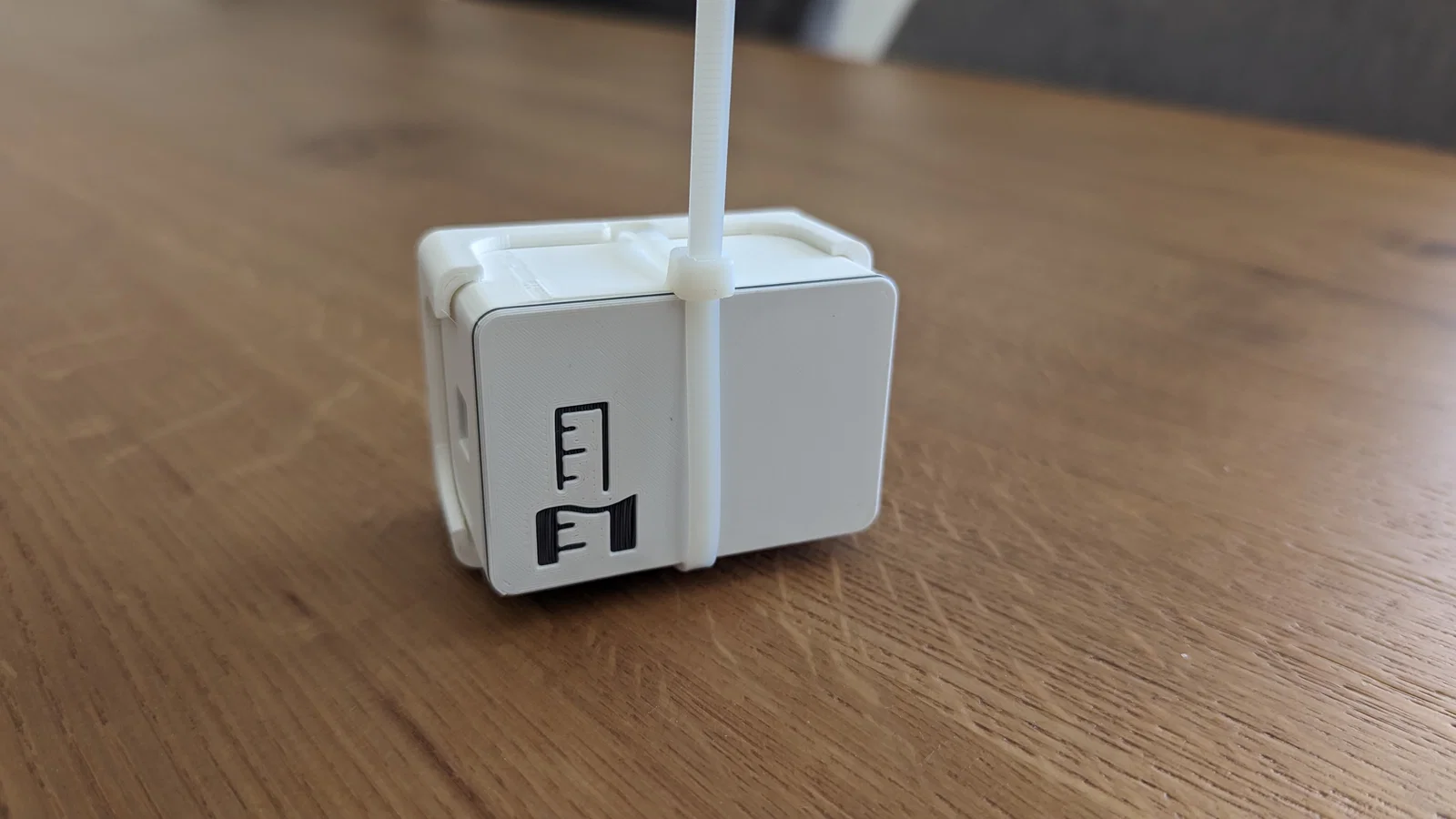

   • Tie-Wrap Version: Dùng dây rút (tie-wrap) để siết giữ case (có thể dùng hoặc không, tùy nhu cầu giữ).
   • Clip Version: Kẹp giữ case bằng ngàm. Bản này đã được test, nhưng vẫn mong nhận góp ý thêm!

Tính năng

• Không cần ốc vít: Lắp ráp dễ, không cần dụng cụ.
• Nắp dạng snap-fit: Cài khớp chắc chắn nhưng vẫn dễ tháo ra.
• Khe gắn cảm biến: JSN-SR04T trượt gọn vào đúng khe riêng. Với đầu connector dạng góc, bạn có thể nắn thẳng nhẹ bằng kìm.

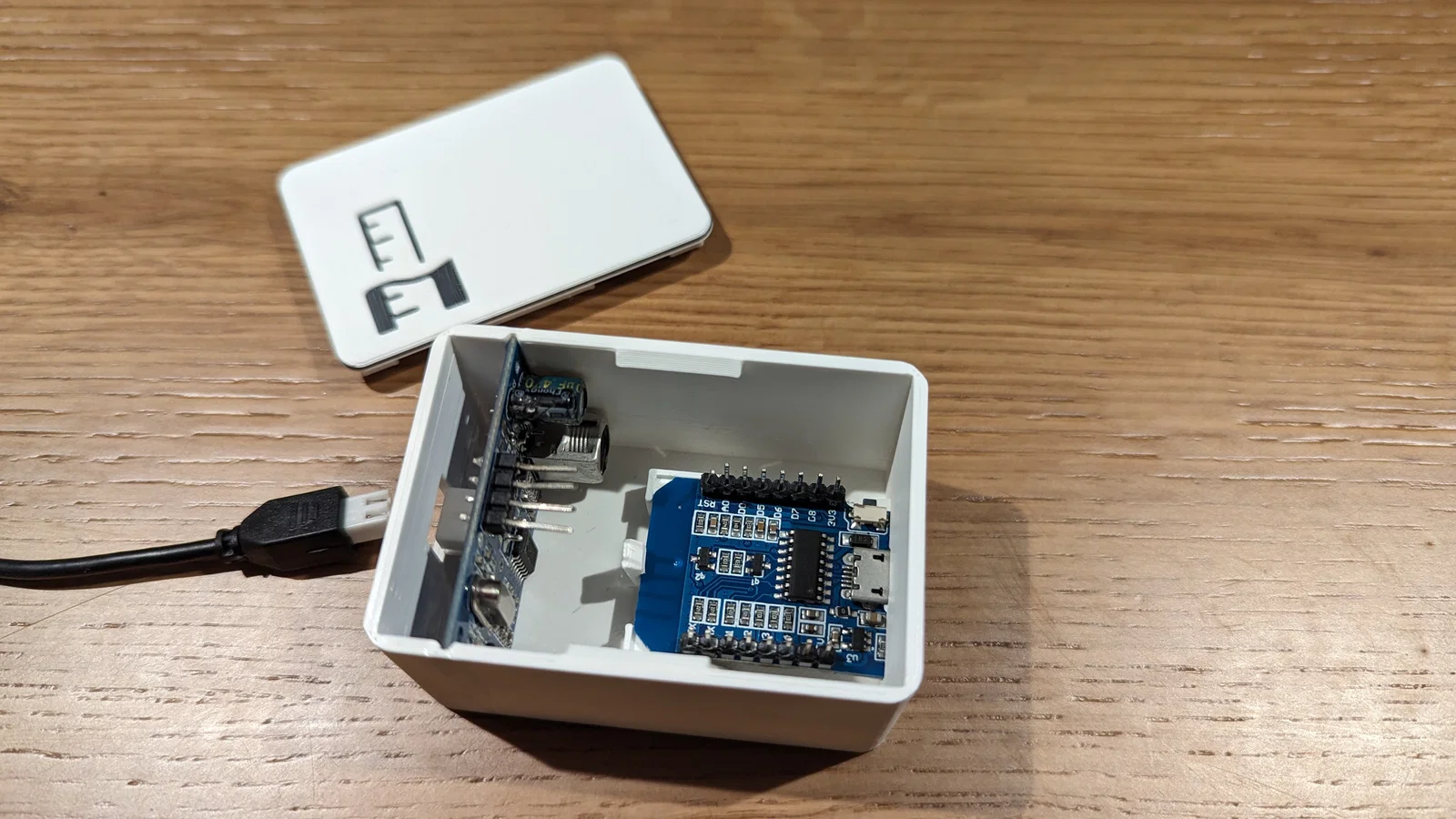

• Gá D1 Mini chắc chắn: Được giữ bằng một cái móc. Mẹo: Làm nhẹ tay—kéo móc lùi ra từ từ để đưa D1 Mini vào.

Ủng hộ tác giả
Nếu bạn thấy thiết kế này hữu ích, cho xin một star hoặc chia sẻ bản bạn đã làm. Rất cảm ơn mọi góp ý!
