Kèn Trumpet Quá-Phức-Tạp (in 3D 100%) - dự án

*Cập nhật 6/11: Mình vẫn đang làm vài thiết kế bell mới để ra âm tốt hơn. Sớm thôi mình sẽ đăng file và video! Mình đã cập nhật các file mouthpiece.

Lưu ý: Đây là dự án đang làm dở và mình sẽ chỉnh sửa thiết kế khi có thể test được. Mình rất sẵn sàng nhận mọi góp ý thiết kế từ cộng đồng!

Tổng quan

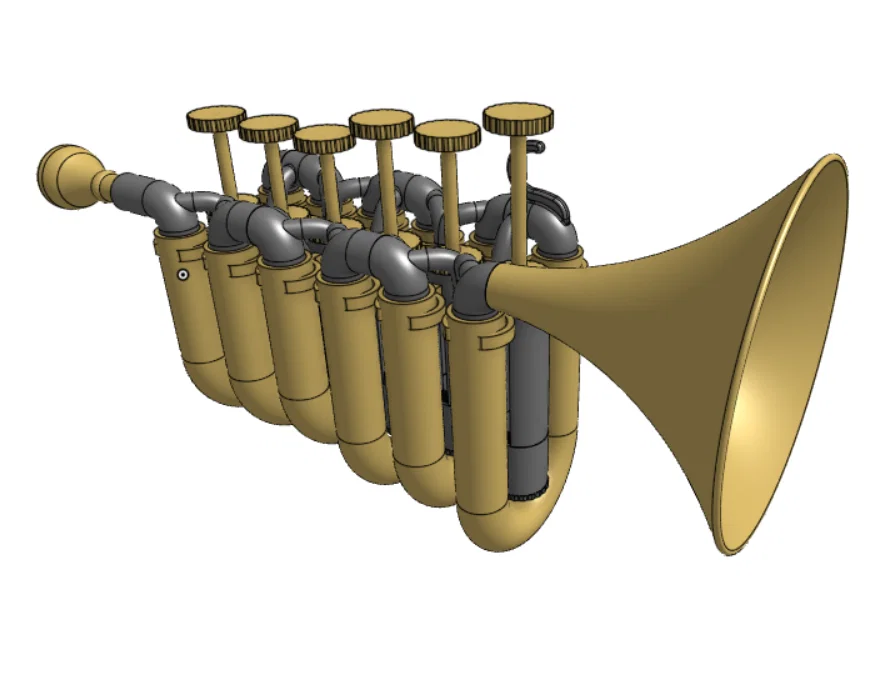

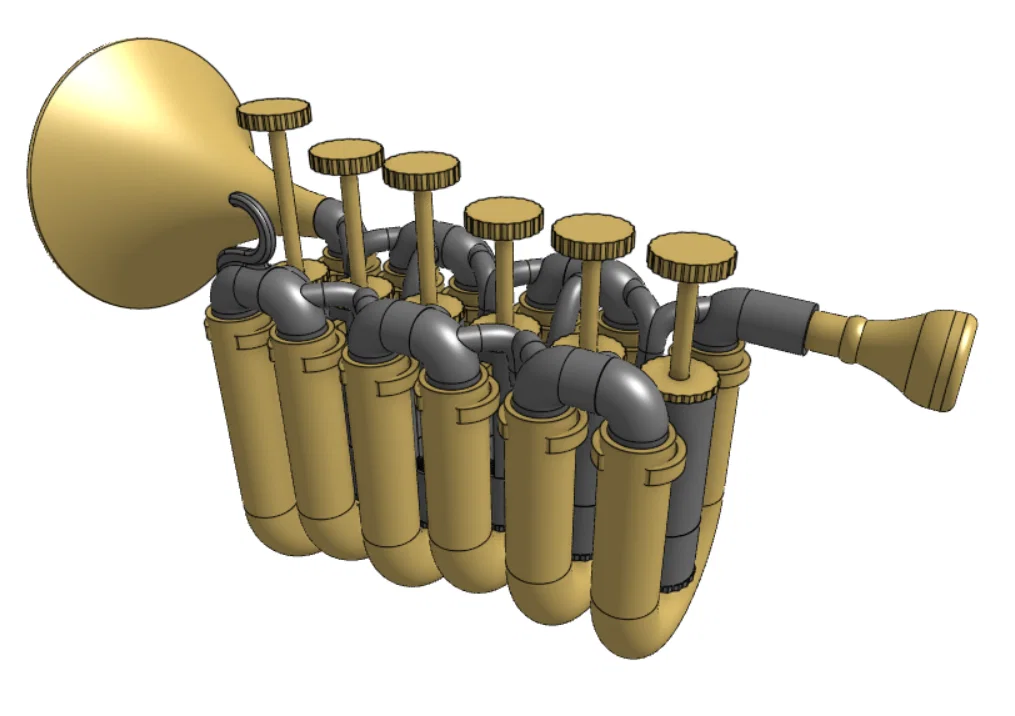

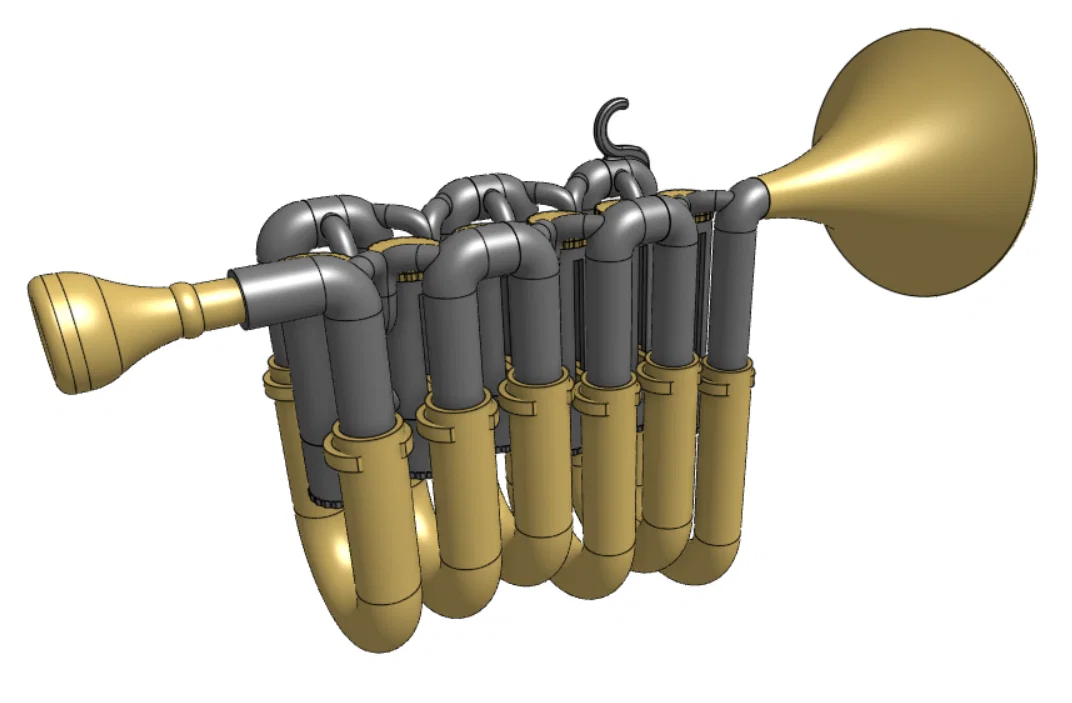

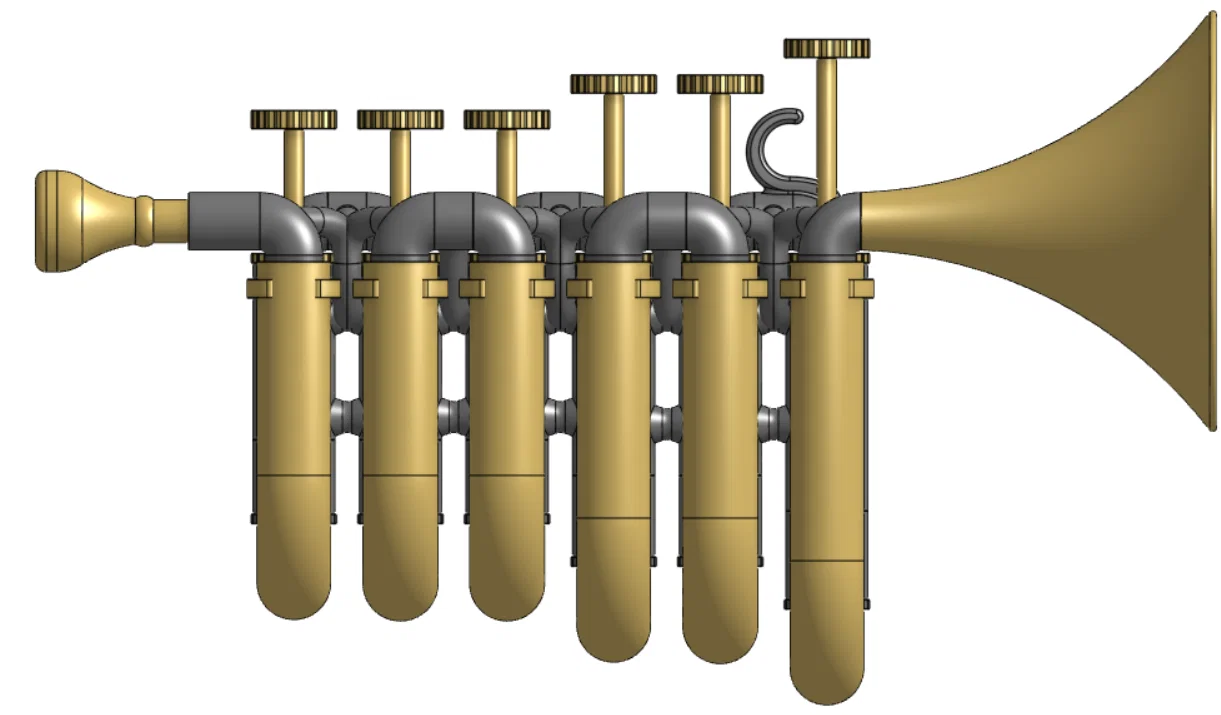

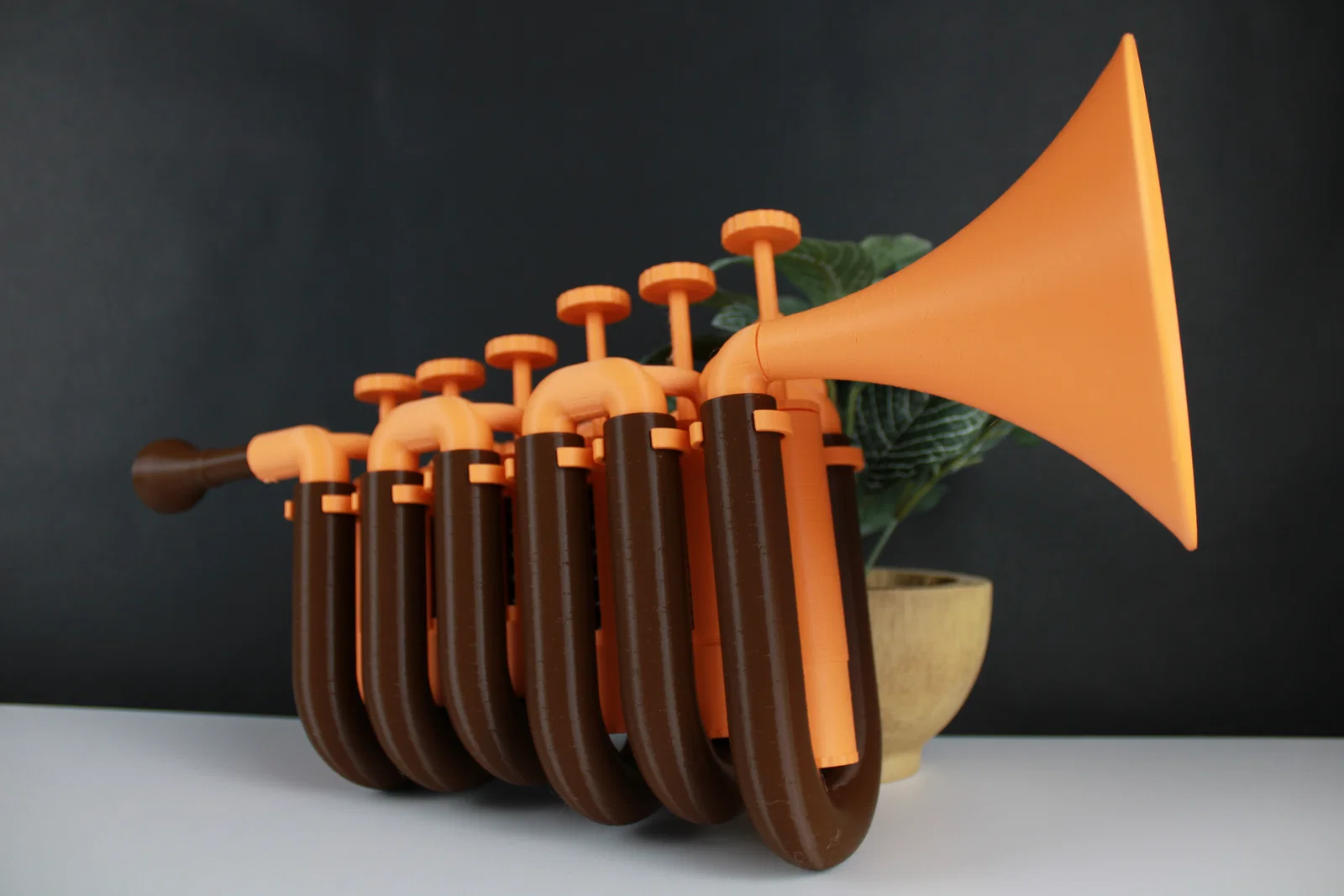

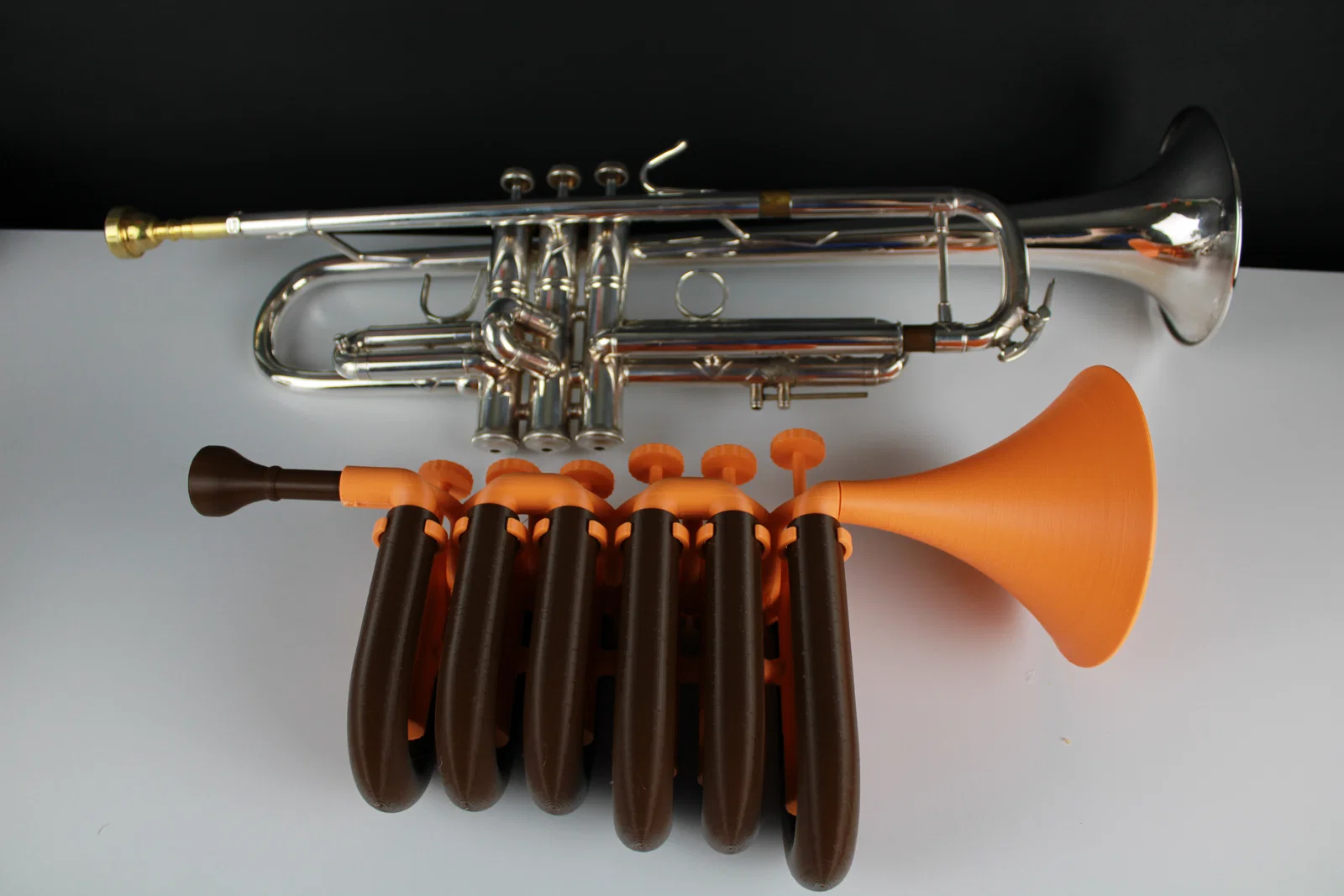

Mình thiết kế phiên bản “hơi quá phức tạp” của kèn trumpet này và toàn bộ đều 3D printed! Thông thường, valve của nhạc cụ brass hoạt động bằng cách chuyển hướng luồng khí qua các đoạn ống có chiều dài khác nhau để đổi cao độ, từ đó chơi được các nốt khác nhau. Thay vì làm vậy, mình quyết định dùng nhiều valve để kéo các slide (giống trombone) nhằm tăng chiều dài ống. Tổng cộng có 6 valve hoạt động, với các chiều dài như sau:

1st, 2nd, 3rd = 70mm (valve chỉ cần nhấn xuống 35mm vì ống chữ U sẽ nhân đôi chiều dài)

4th, 5th = 90mm

6th = 110mm

Mình dựa chiều dài slide theo các tổ hợp valve của trumpet B-flat tiêu chuẩn, và mức độ chúng làm dài thêm ống, rồi lập bảng quy đổi bên dưới:

Chiều dài ống được kéo dài thêm

Bấm ngón trumpet B-flat tiêu chuẩn

Bấm ngón Overly-Complicated Trumpet

160mm

1

(1 hoặc 2 hoặc 3) + (4 hoặc 5)

70mm

2

1 hoặc 2 hoặc 3

230mm

1 + 2

(1 + 2 hoặc 1 + 3 hoặc 2 + 3) + (4 hoặc 5)

430mm

1 + 3

(1 + 2 hoặc 1 + 3 hoặc 2 + 3) + 4 + 5 + 6

340mm

2 + 3

(1 + 2 hoặc 1 + 3 hoặc 2 + 3) + (4 hoặc 5) + 6

500mm

1 + 2 + 3

1 + 2 + 3 + 4 + 5 + 6

Mình làm thiết kế trên OnShape và đính kèm STLs cùng một số file g-code để tối ưu thời gian in và chất lượng.

In ấn (Printing)

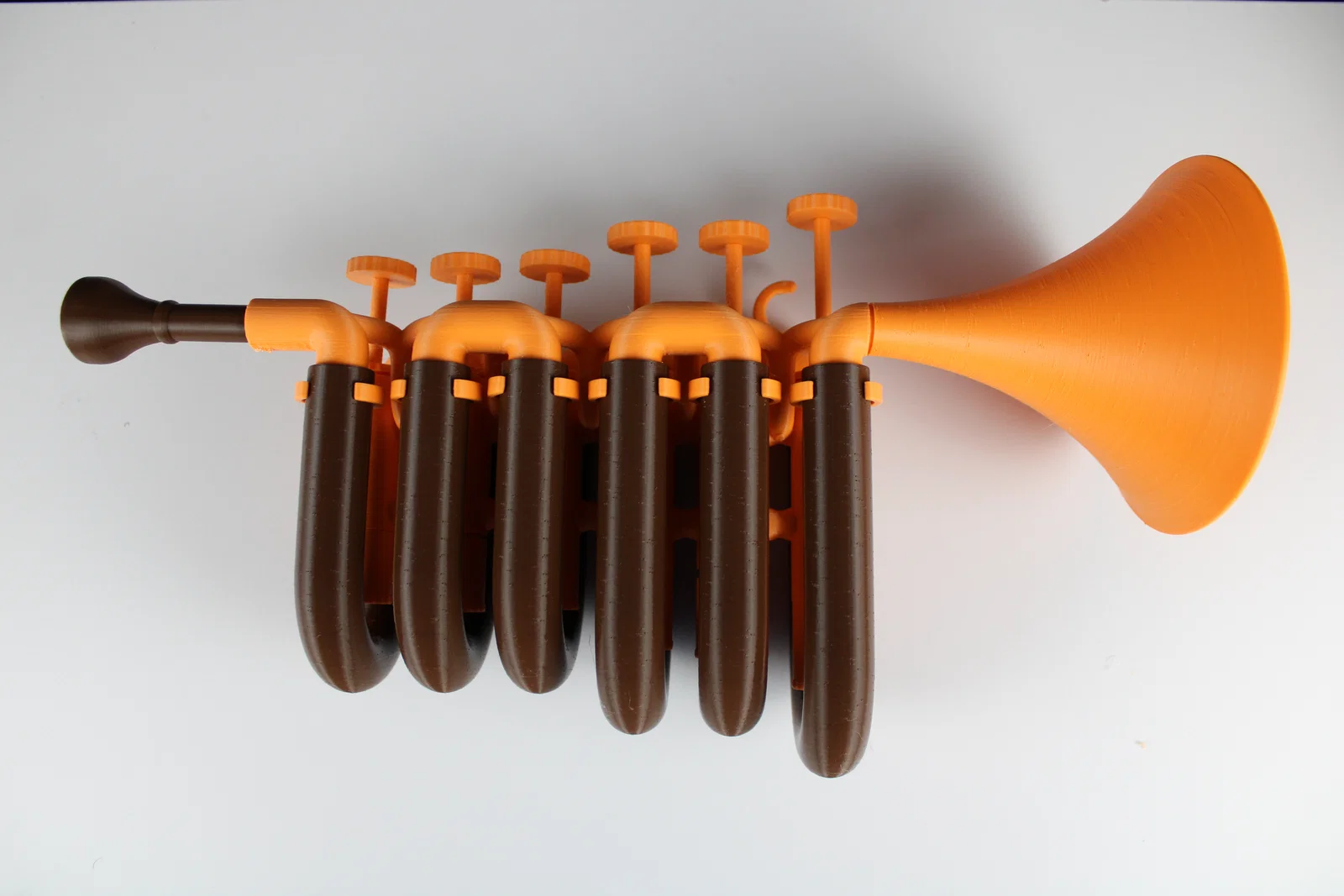

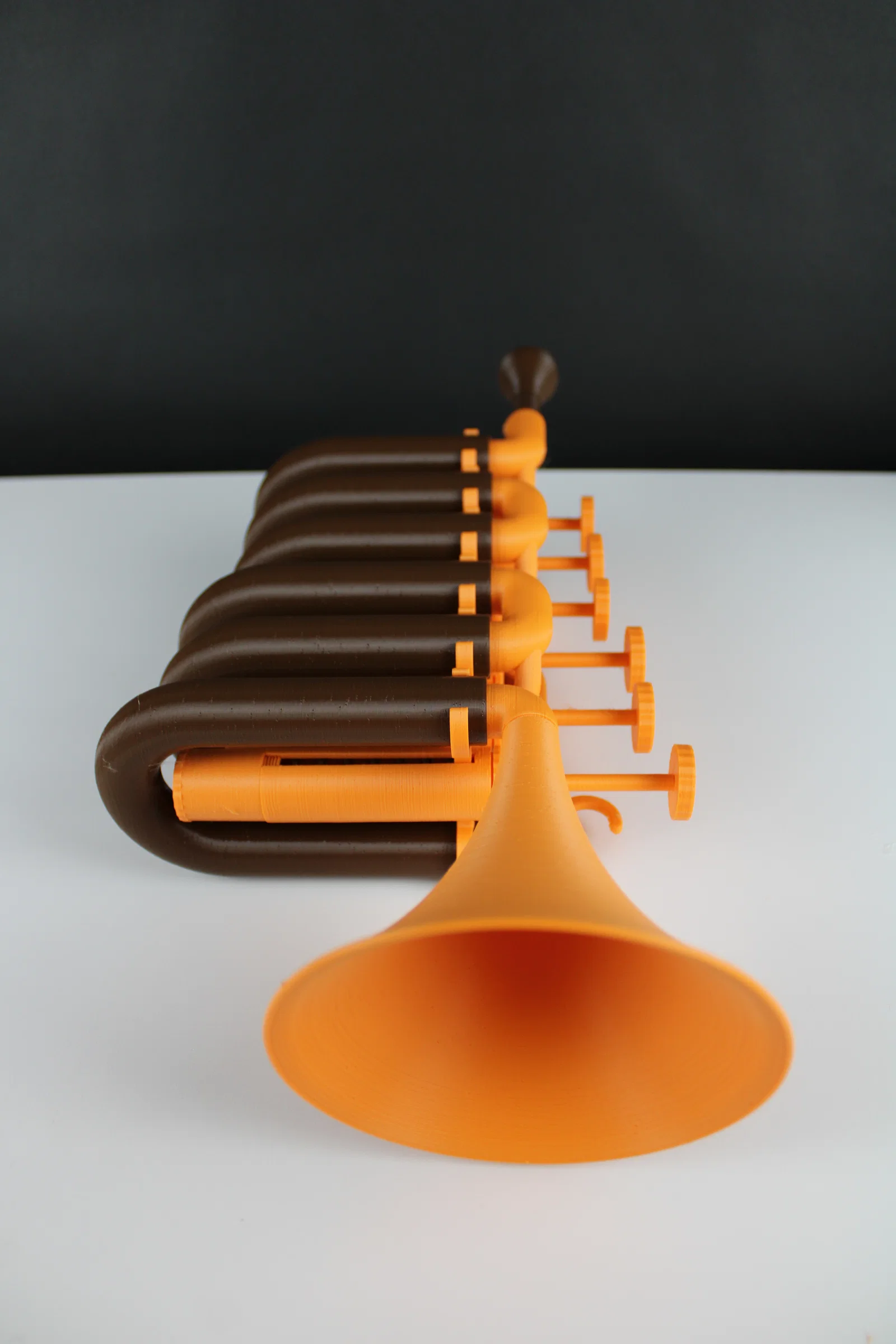

Mình in bằng PLA màu nâu và cam trên Prusa i3 MK3.

Nếu bạn re-slice, nhớ canh hướng đặt chi tiết và thêm supports tương tự như các ví dụ g-code. Để dễ re-slice hơn, mình sẽ sớm bổ sung vài thiết lập slicer khuyến nghị!

Lắp ráp (Assembly)

BOM như sau:

• 1x Frame
• 1x Mouthpiece
• 1x Bell
• 6x Top Valve Caps
• 6x Stem Caps
• 3x 35mm Stems
• 2x 45mm Stems
• 1x 55mm Stem
• 3x 35mm Bottom Valve Caps
• 2x 45mm Bottom Valve Caps
• 1x 55mm Bottom Valve Cap
• 3x 35mm Slides
• 2x 45mm Slides
• 1x 55mm Slide
• 3x 35mm Spring
• 2x 45mm Spring
• 1x 55mm Spring

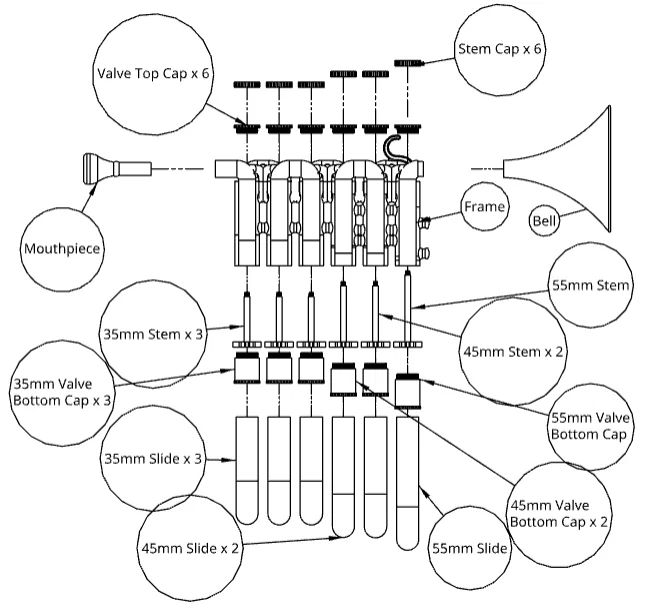

Sắp tới mình sẽ bổ sung hướng dẫn lắp ráp chi tiết hơn, nhưng hiện tại hy vọng hình exploded view này giúp ích!
