Bàn xoay trưng bày (Display Turntable)

Tổng quan

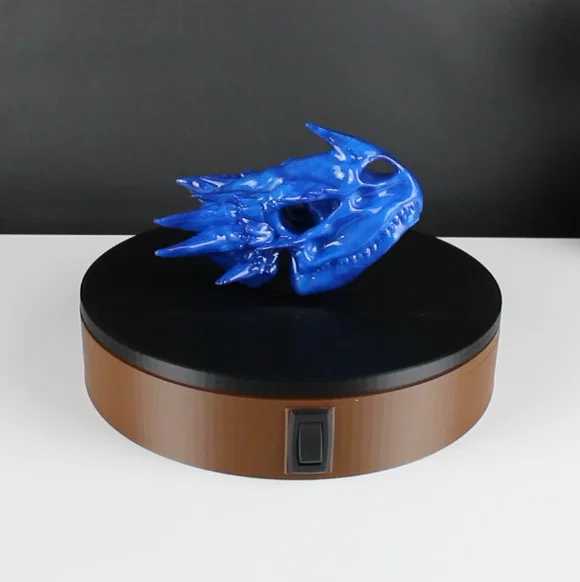

Cái display turntable này in và lắp ráp cực kỳ dễ, lại rẻ nữa. Rất hợp để trưng bày mấy món 3D print!

Tất cả các phần in 3D được thiết kế trên OnShape, còn lại danh sách BoM như sau:

• Gardner Bender Rocker Switch GSW-41
• Geared DC Motor 130 3V-12V - dùng cho mấy dự án DIY xe và robot
  • Lưu ý: tháo cái dây đai nhựa đang giữ motor với vỏ nhựa ra — thay vào đó dán keo motor vào vỏ
• Pin 9 VDC
• Đầu kẹp pin 9 VDC (kèm dây dẫn)
• Zip-ties (dây rút)
  • Mình dùng mấy cái dư từ bộ Prusa
• Nice Ball Bearing SRM043205BF18
  • Mình dùng McMaster Carr PN 6383K22

Bạn cũng sẽ cần mỏ hàn và thiếc hàn.

In ấn

Mình in tất cả bằng PLA trên Prusa i3 MK3. Mình có đính kèm STL gốc và g-code cho toàn bộ chi tiết.

Nếu bạn re-slice, mình khuyên chỉ cần bật “support on build plate only” và xoay hướng chi tiết tương tự như g-code đã cung cấp. Lưu ý phần base sẽ cần tắt supports ở khu vực gần công tắc, như hình bên dưới.

Khi lắp, mình khuyên nên dũa hoặc chà nhám bớt cái ngàm trên battery cover (phía đối diện cái kẹp) một chút. Mình cũng chà nhám nhẹ cái trụ trên phần top để bánh răng ăn khớp mượt hơn.
