Vỏ BTT Pi và Bezel mở rộng TFT35 SPI cho Ender 3

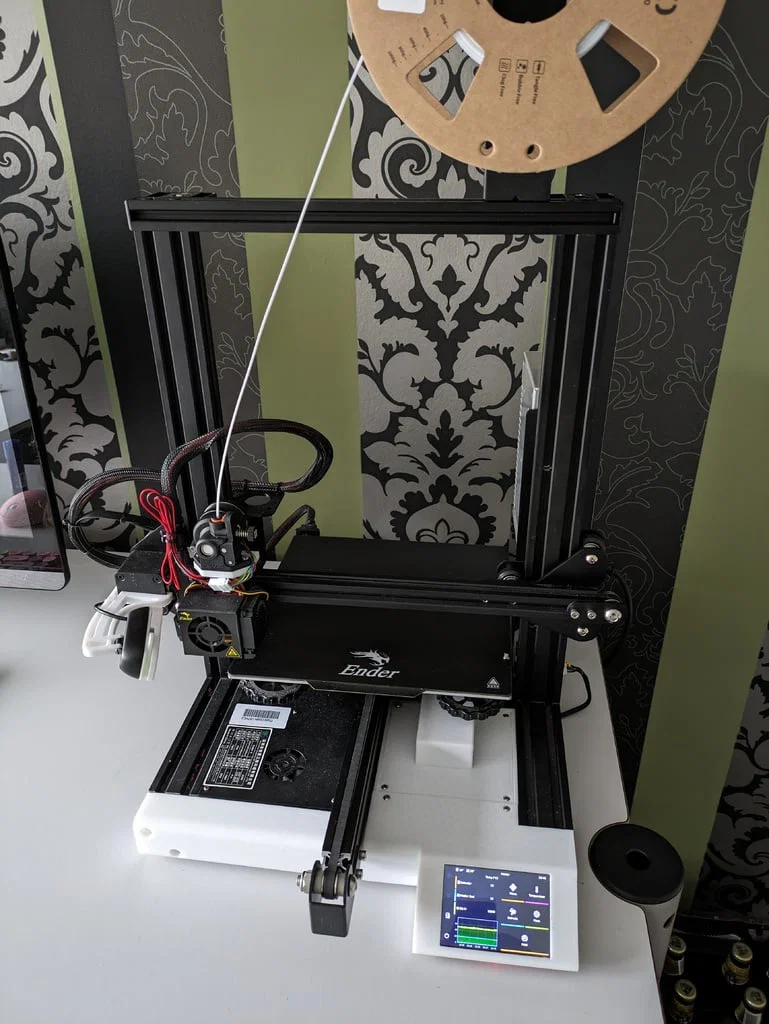

Mình thiết kế một cái Case để đặt BigTreeTech Pi của bạn, đồng thời gắn chung với ổ SSD 2.5 inch. Bộ này còn có một Bezel để lắp BTT TFT35 spi chạy Klipperscreen, bạn có thể cắm thẳng vào BTT Pi. Model được thiết kế sao cho in được trên bất kỳ máy khổ 235x235 như Ender 3. (Phần Bezel được thiết kế gồm 2 mảnh)

Bezel sẽ che luôn sợi cáp USB nối mainboard của máy in với Pi, nên không cần thay vỏ hộp mainboard chỉ vì dây USB. (nhớ dùng cáp USB mà đầu cắm phía mainboard không bị “dài” quá, nếu không sẽ không lọt dưới Bezel hoặc có thể làm hư cổng USB trên mainboard; ví dụ cáp micro USB zin của Biqu thì không vừa) Tốt nhất là dùng cáp có đầu connector dạng vuông ở phía mainboard. Nếu bạn vẫn muốn dùng cáp zin Biqu hoặc cáp khác có “đầu dài” và/hoặc muốn dùng được khe Micro-SD mà không cần tháo Bezel, mình có thêm một bản model cho trường hợp đó. Khi đó hãy in "Bezel left Cable and MicroSD access.stl" thay vì "Bezel left.stl".

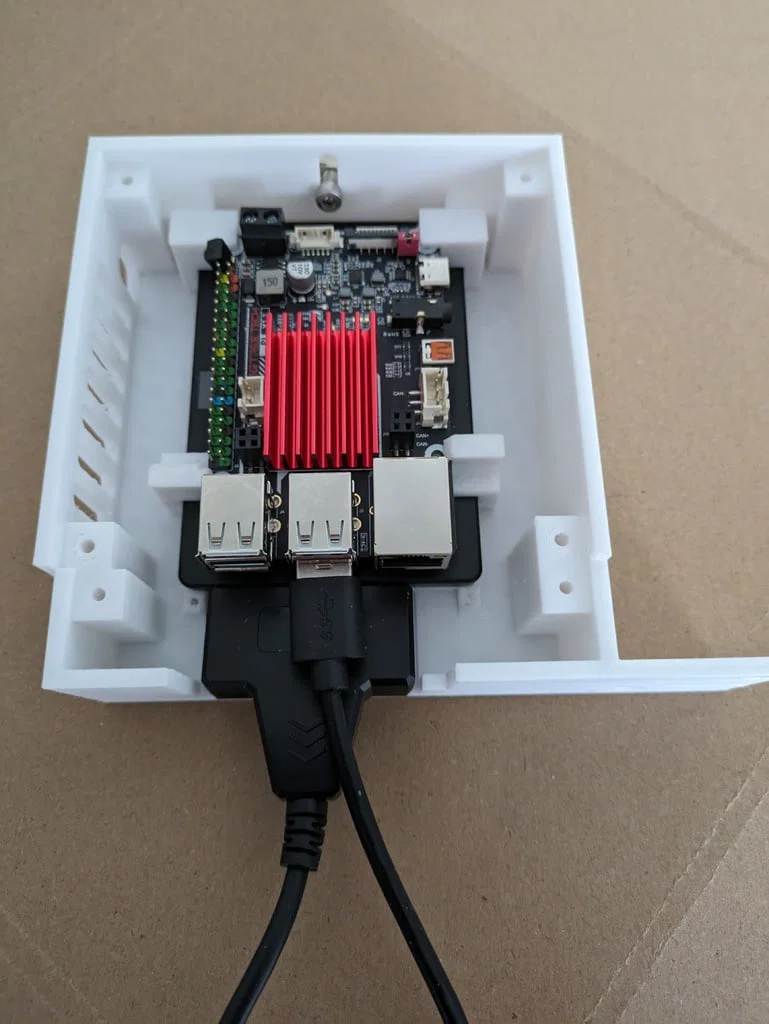

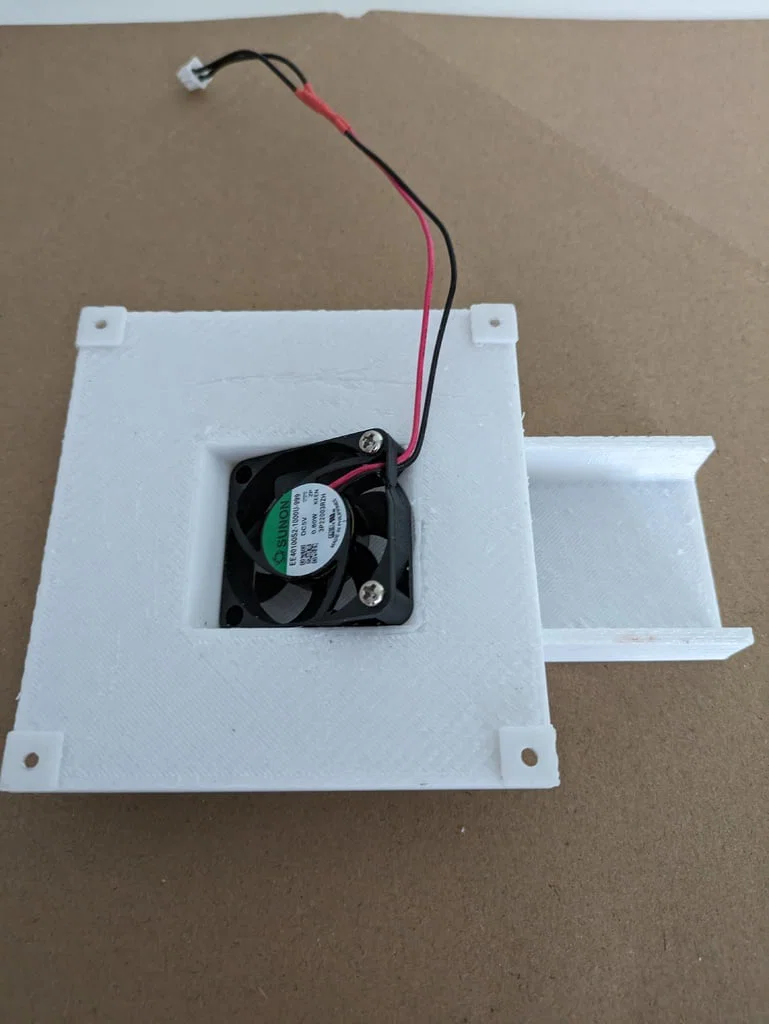

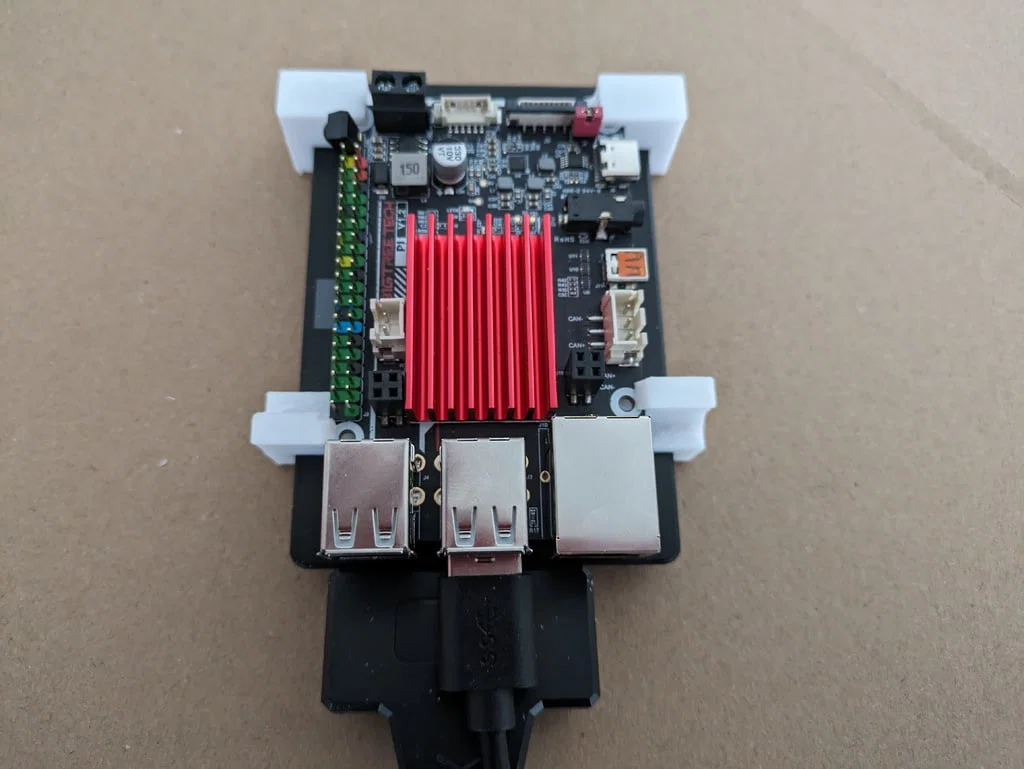

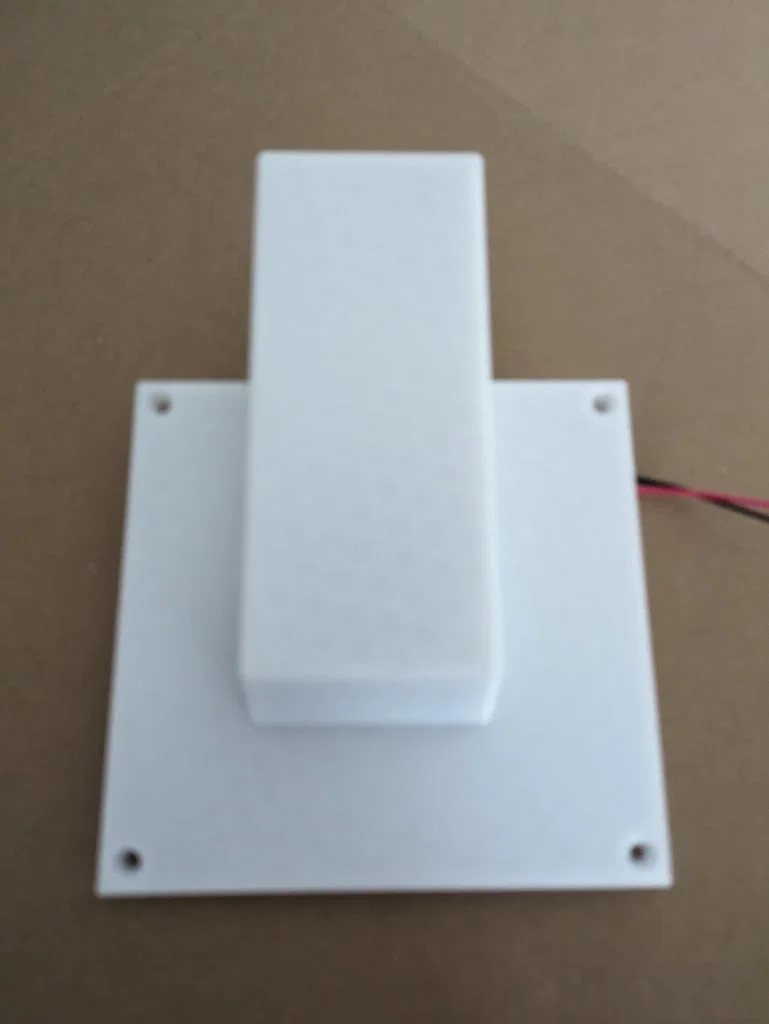

Nắp Case (Case Cover) có ống gió (fan duct) để gắn quạt 40x40 làm mát BTT Pi. Nếu dùng quạt 5V tiêu chuẩn thì có thể cắm trực tiếp vào cổng Fan chuyên dụng trên BTT Pi và điều khiển bằng temperature fan trong Klipper. Nhớ canh heatsink tiến tối đa về phía trước (gần như sát cụm cổng Ethernet và USB) để tránh bị cấn vào quạt.

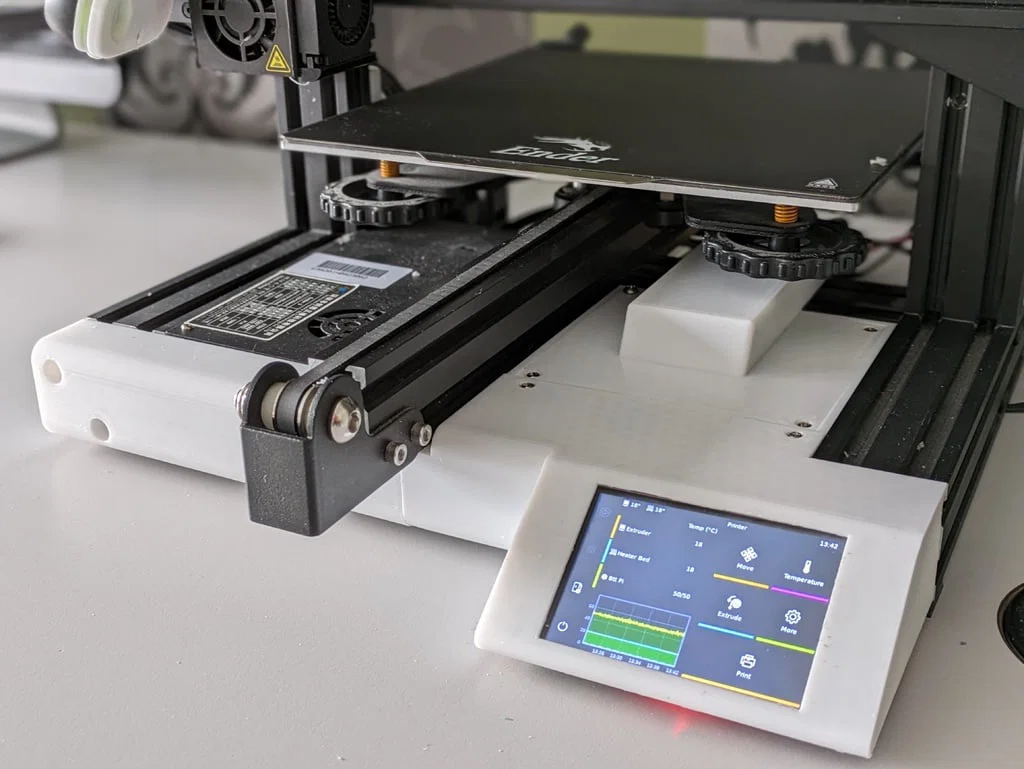

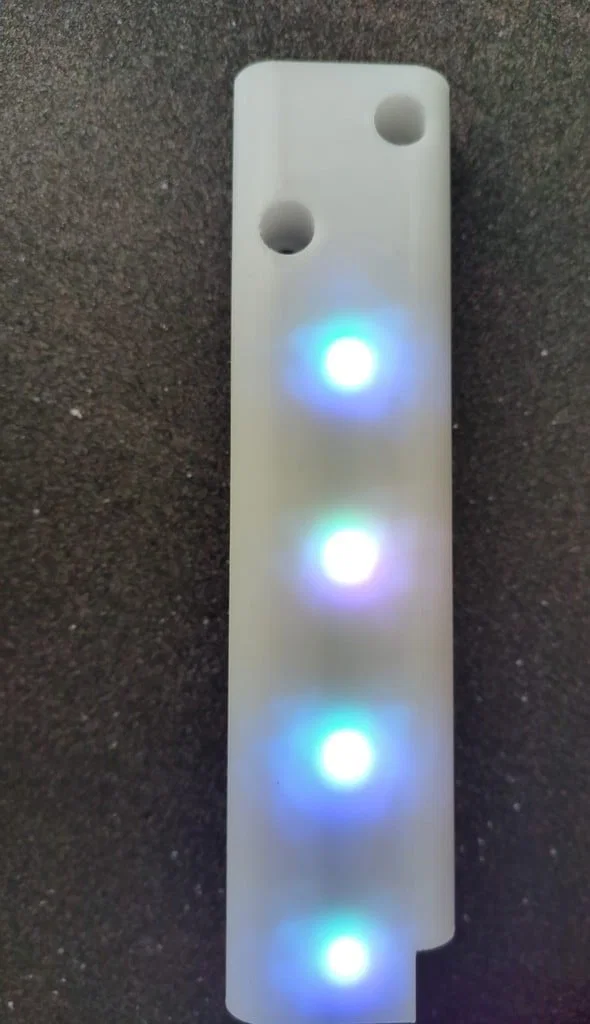

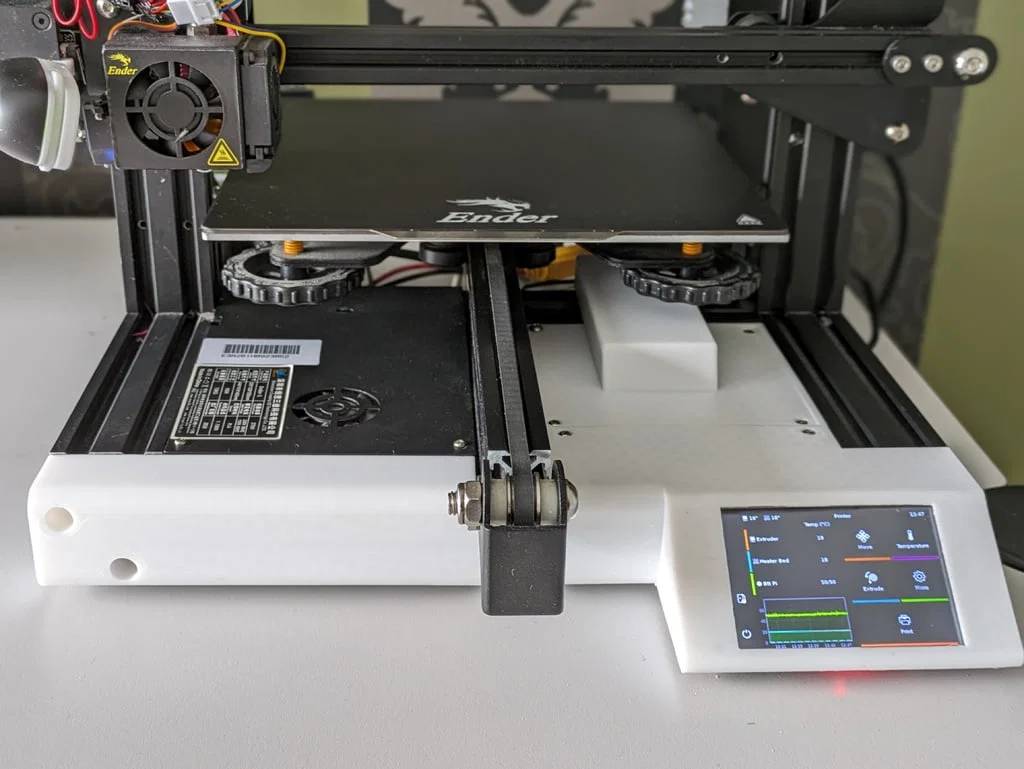

Bezel cũng có một rãnh để gắn LED strip rộng 10mm chạy suốt chiều dài Bezel. Khi gắn, đèn LED sẽ hắt xuyên qua Bezel, nhìn gọn và tiện để làm đèn báo trạng thái cho máy in. (xem hình)

Mình chưa test, nhưng mình đoán Raspberry Pi 3 cũng sẽ vừa vì vị trí lỗ bắt vít giống BTT Pi. Các bản Raspberry khác có thể cũng vừa nhưng sẽ cần chỉnh nhẹ phần "Pi to SSD Mount". Nếu dùng Raspberry thay cho BTT Pi thì bạn cũng cần tự tìm cách kết nối TFT35 spi vì sẽ không có connector chuyên dụng như trên BTT Pi. Tương tự với kết nối quạt.

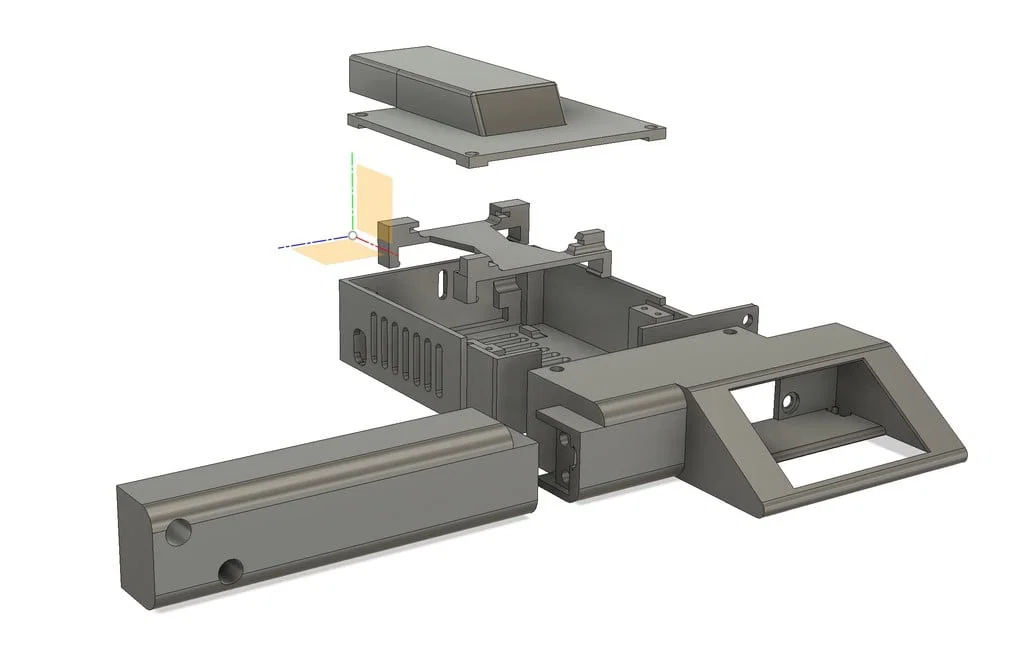

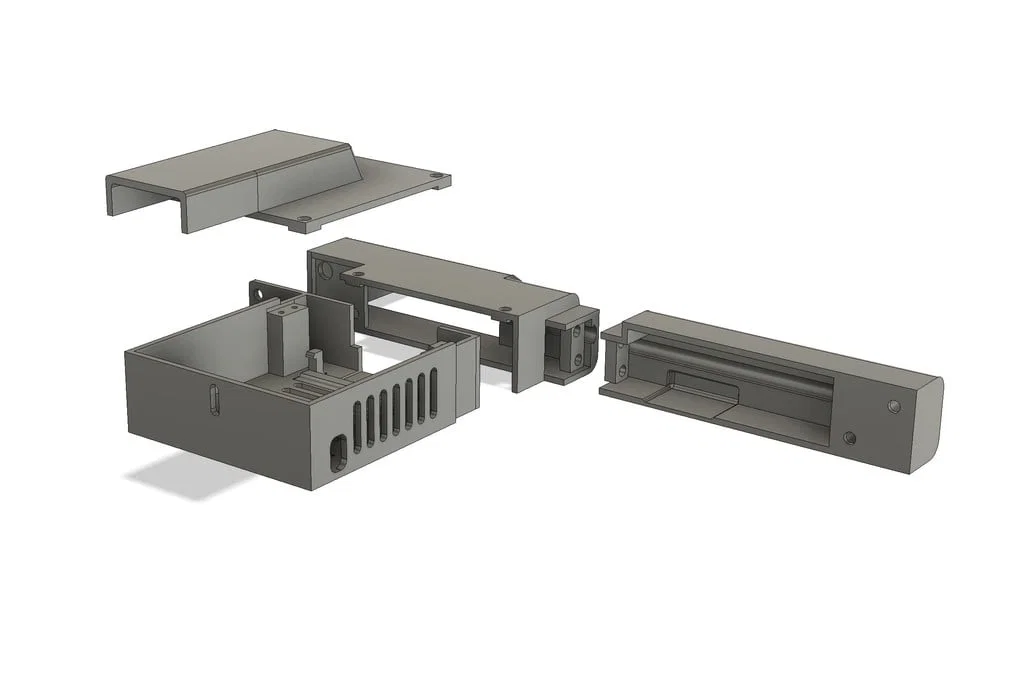

Nhớ nối Bezel Trái và Phải với nhau bằng 2 bộ ốc và tán tiêu chuẩn, đồng thời canh mặt trước của hai phần Bezel cho thẳng hàng (phần bên trái sẽ hụt 1mm ở phía sau, để chừa cho tấm kim loại dày 1mm của vỏ mainboard). Khi lắp, nhớ bắt đầu với phần case: dùng một T-Screw ở phía sau và chỉ bắt con ốc trên phía trước bên phải (con ốc trước đây giữ màn LCD cũ) rồi mới lắp SSD và BTT Pi vào. Bạn có thể luồn dây qua lỗ phía sau bên trái của Case và ra phía trước. Sau đó đặt nắp (đã gắn quạt sẵn) và cố định bằng cách siết ốc vào 4 lỗ bắt vít. Nhớ lắp TFT35 spi vào trước khi gắn bezel lên máy. Model có chừa lỗ để đưa tua vít vào siết TFT35. Gắn bezel bằng cách siết 2 con ốc ở phía trên bezel để cố định vào case. Nếu muốn, bạn có thể bắt thêm con ốc phía trước bên phải (con ốc còn lại của LCD cũ). Bạn có thể siết bằng mũi vít nhỏ hoặc tua vít từ phía dưới. Đoạn này hơi lằng nhằng; nếu làm khó quá thì cứ bỏ con ốc đó cũng được vì không ảnh hưởng độ cứng tổng thể. Đừng quên 2 con ốc ở phía ngoài cùng bên trái của bezel.

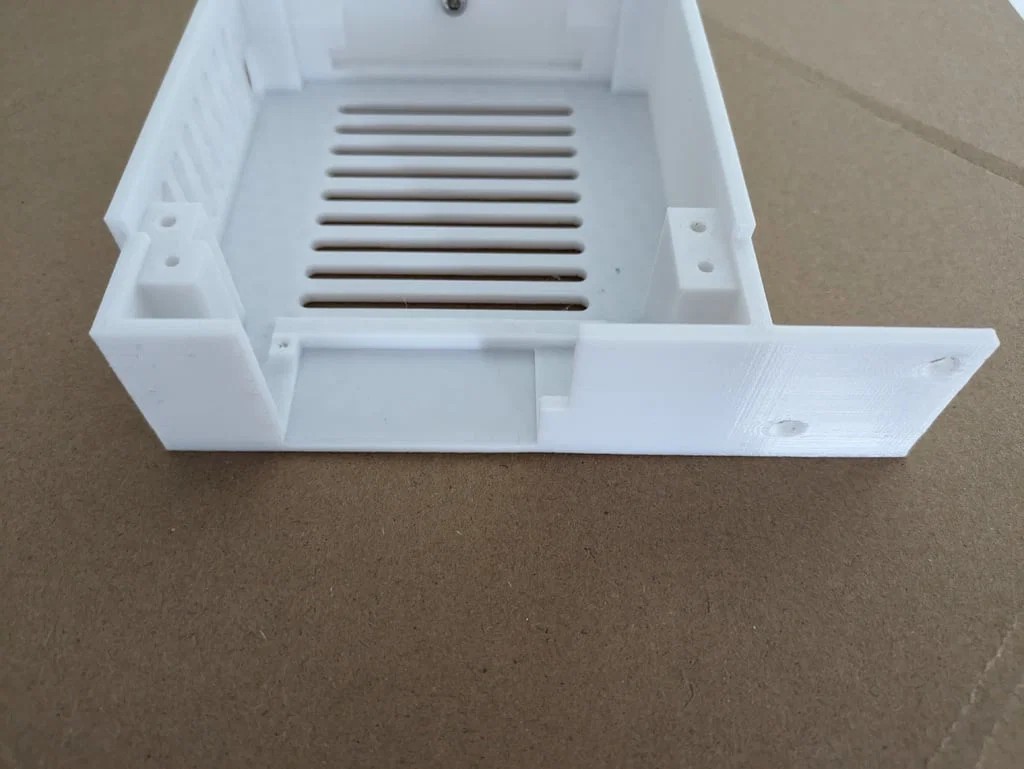

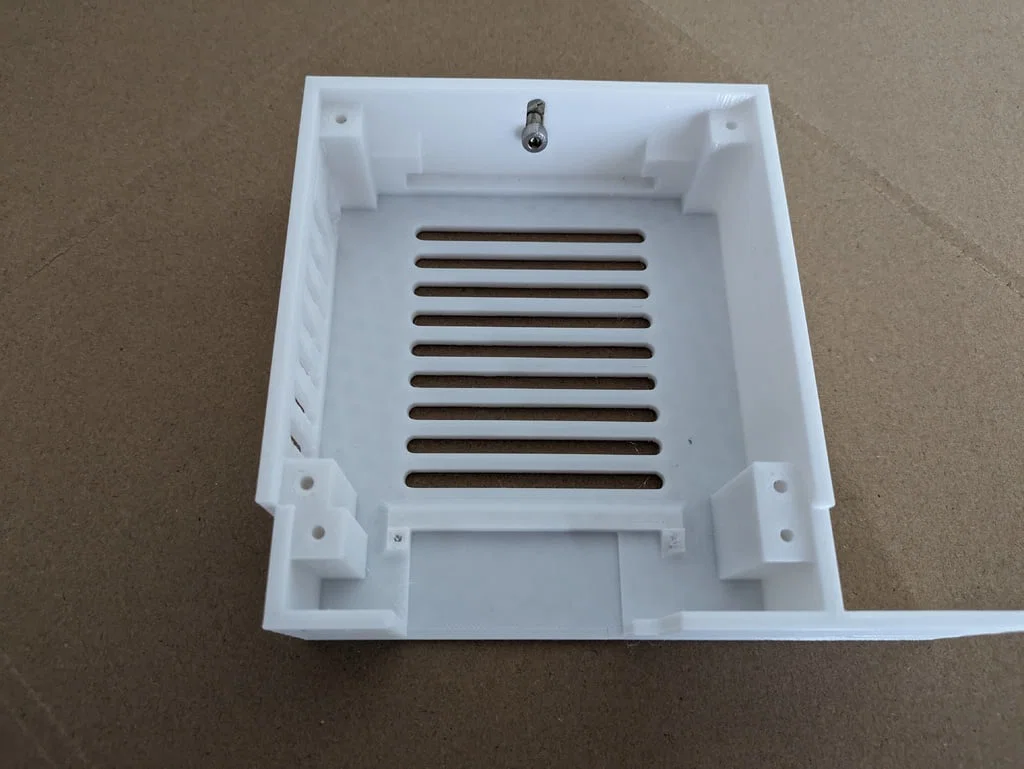

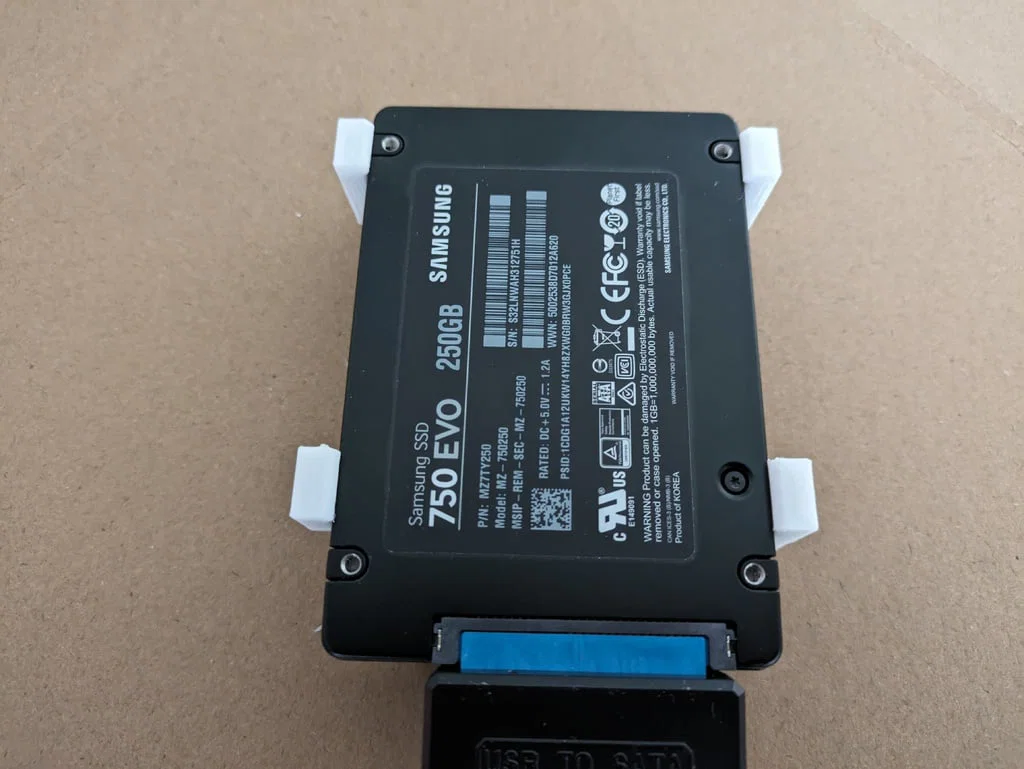

Nếu nhìn kỹ hình thành phẩm của mình, bạn sẽ thấy 2 cái ngàm móc giữ SSD bị thiếu trên case. Ngoài ra phần "BTT Pi to SSD Mount" cũng không khít hoàn toàn. Lý do là lúc vẽ model mình chưa chừa đủ một số margin. Bạn yên tâm là mình đã cập nhật model để sửa các lỗi nhỏ này, nhưng vì mình có thể “chữa cháy” được nên mình chọn phương án thân thiện môi trường là không in lại các phần đó.

Nếu bạn dùng model này, mình rất muốn nghe góp ý và xem thành phẩm của bạn, nên bạn dành chút thời gian ghi lại nhận xét và up hình giúp mình nha ;). Và nếu bạn thật sự thật sự thật sự thích model này thì bạn có thể mua mình một ly bia qua Patreon nếu bạn muốn ;)

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

Yes

Resolution:

0.2mm

Infill:

20%

Filament: JAYO PETG

White

Notes:

Nozzle temp: 235 °C

Bed temp: 75 °C

Support cho overhang lớn hơn 70 độ

Dùng PETG để chắc hơn

Dùng PLA để dễ gỡ support hơn

Post-Printing

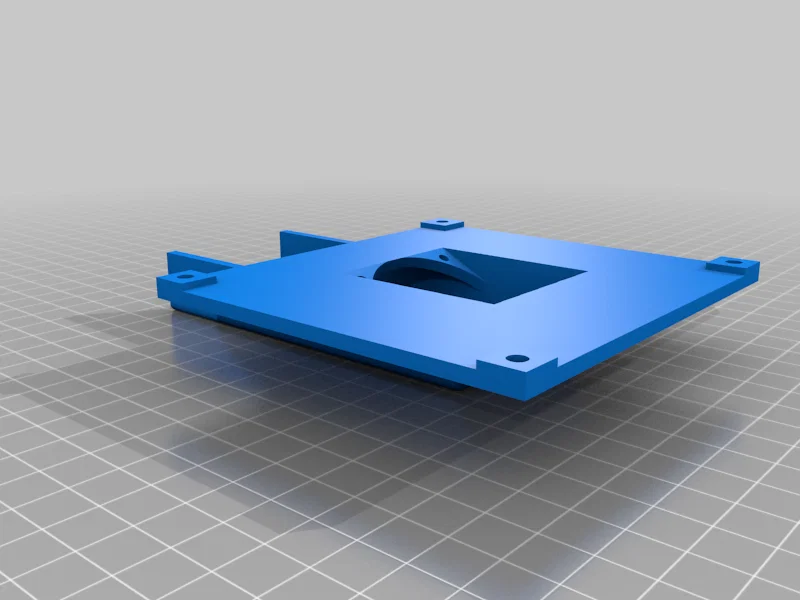

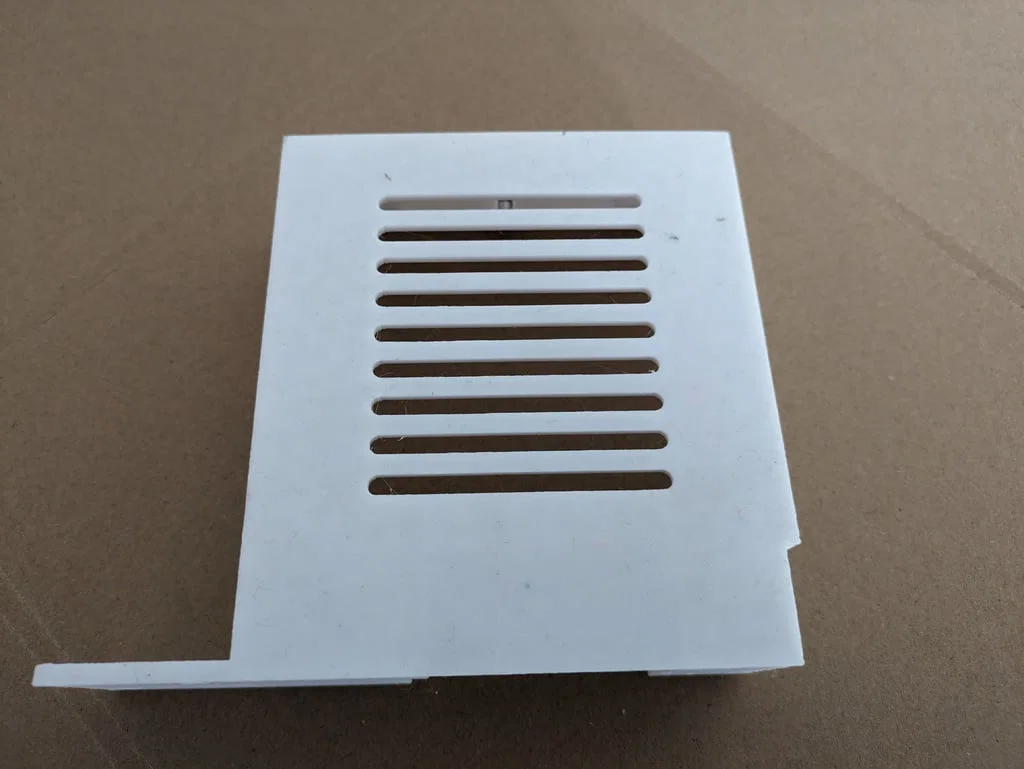

Cover

Mình in theo đúng chiều lắp thực tế (lỗ bắt vít hướng xuống) nhưng gỡ support khá cực, nên có thể in lật ngược sẽ hợp lý hơn nếu bạn cũng in PETG như mình. (nhưng đổi lại bề mặt “top” sẽ không sạch/đẹp bằng)

Nếu dùng PLA thì thường không vấn đề gì, mình sẽ chọn in theo chiều bình thường vì sẽ cần ít support hơn nhiều.

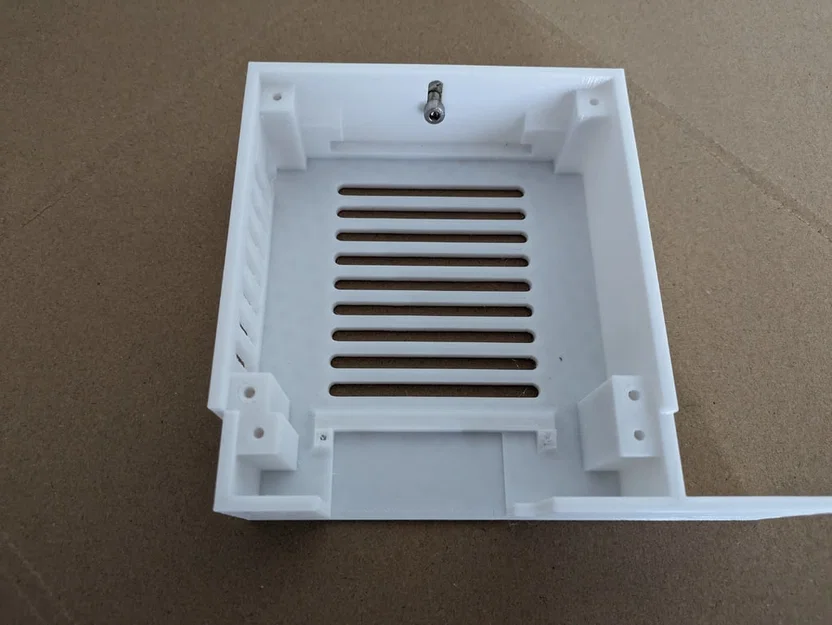

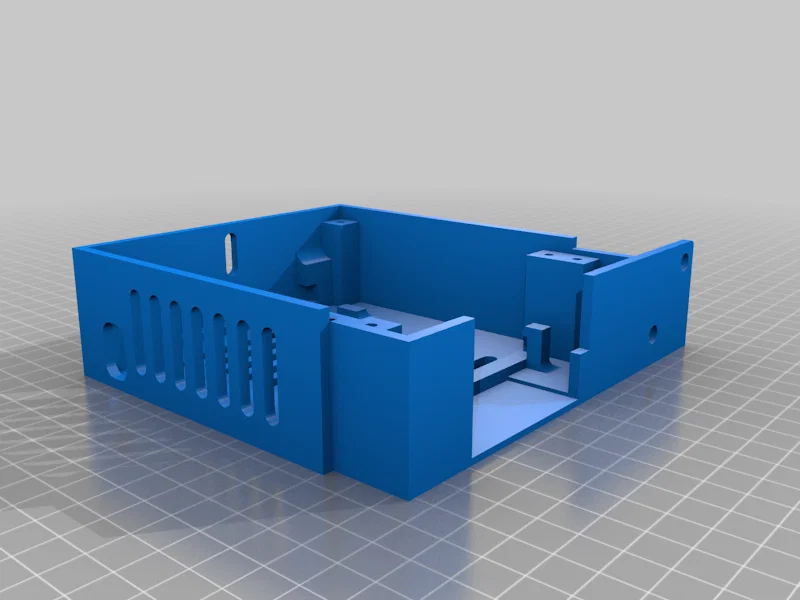

Case

Cứ in theo đúng chiều lắp, chỉ cần rất ít support.

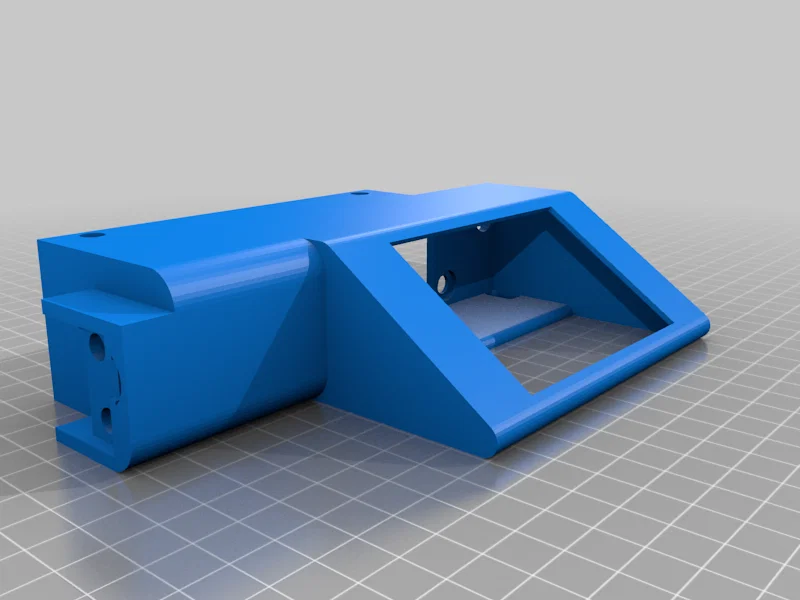

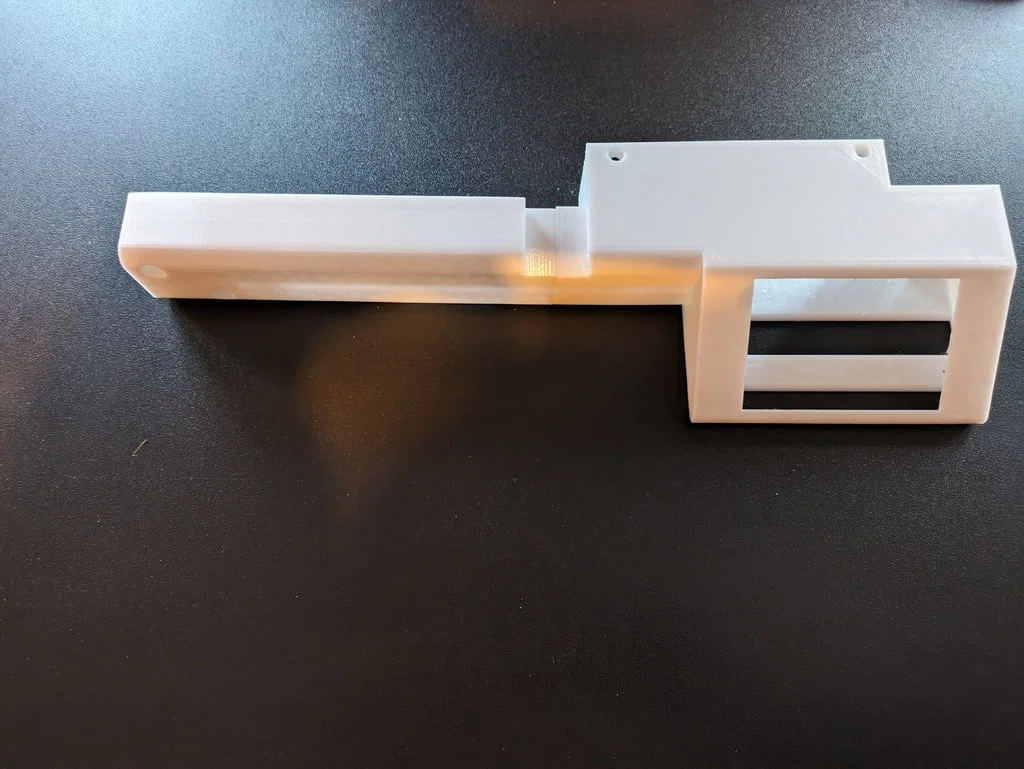

Bezel Right

Cứ in theo đúng chiều lắp để ra bề mặt đẹp nhất. Nó sẽ sinh khá nhiều support, nhưng nếu xoay hướng khác cũng tương tự. Nhớ không tạo support cho overhang nhỏ hơn 70 độ sẽ giúp rất nhiều và tránh sinh support ở khu vực đặt màn hình.

Như đã nói, với PETG thì gỡ support sẽ mất thời gian, nhưng thành quả sẽ đáng công.

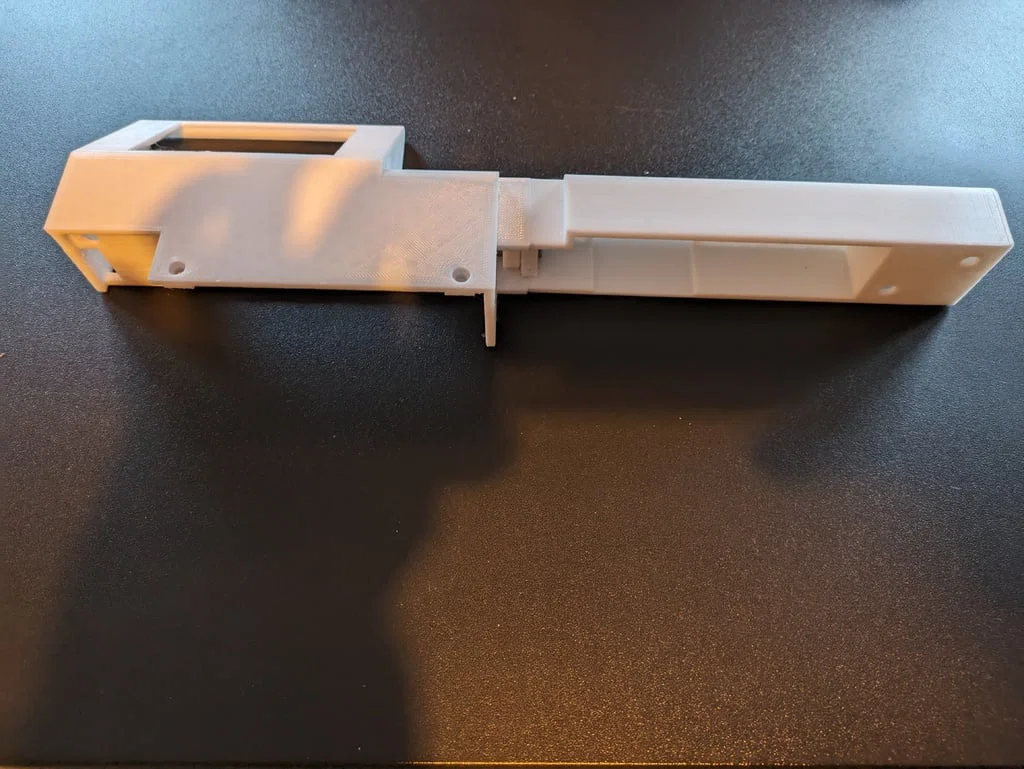

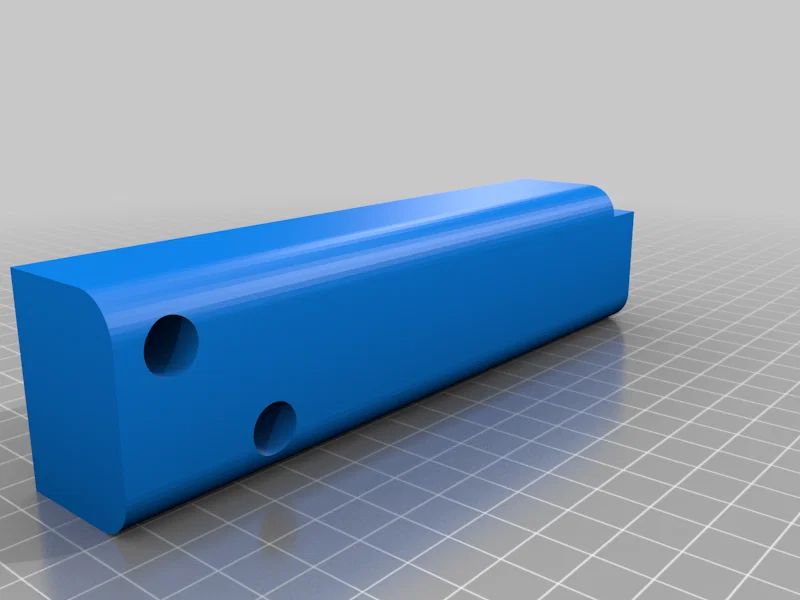

Bezel Left

In ngửa lưng, để mặt rỗng úp xuống bed sẽ cho kết quả sạch nhất.

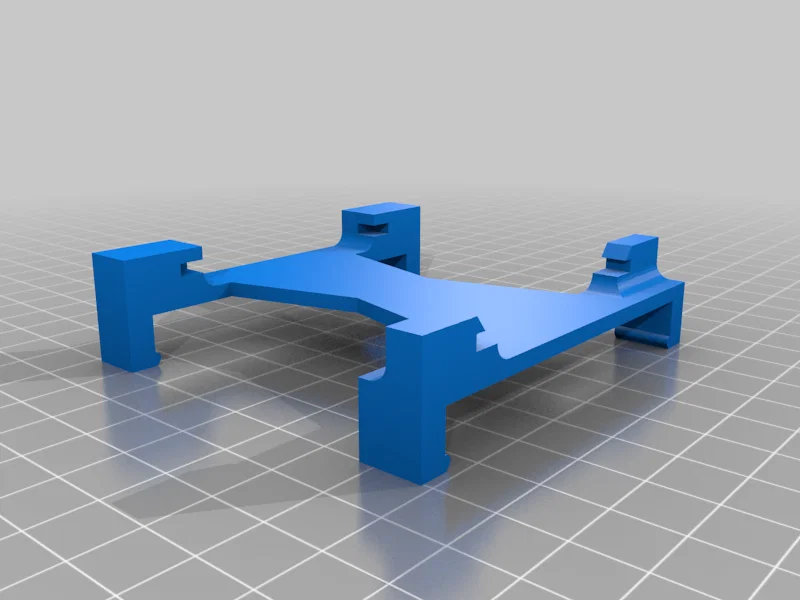

BTT Pi to SSD Mount

Cứ in theo đúng chiều lắp, chỉ cần ít support.

How I Designed This

Mình dùng Fusion 360 để thiết kế.

Thật ra đây là project đầu tiên của mình với Fusion 360 và mình dùng nó để nâng kỹ năng thiết kế.

Trước khi dùng Fusion 360, mình chủ yếu dùng 123D Design cho các dự án in 3D cá nhân nhỏ.

Mình khá thích 123D, nhưng mình thấy Fusion 360 tốt hơn và ít “lỗi vặt/quirk” hơn nhiều.

Category: 3D Printing
