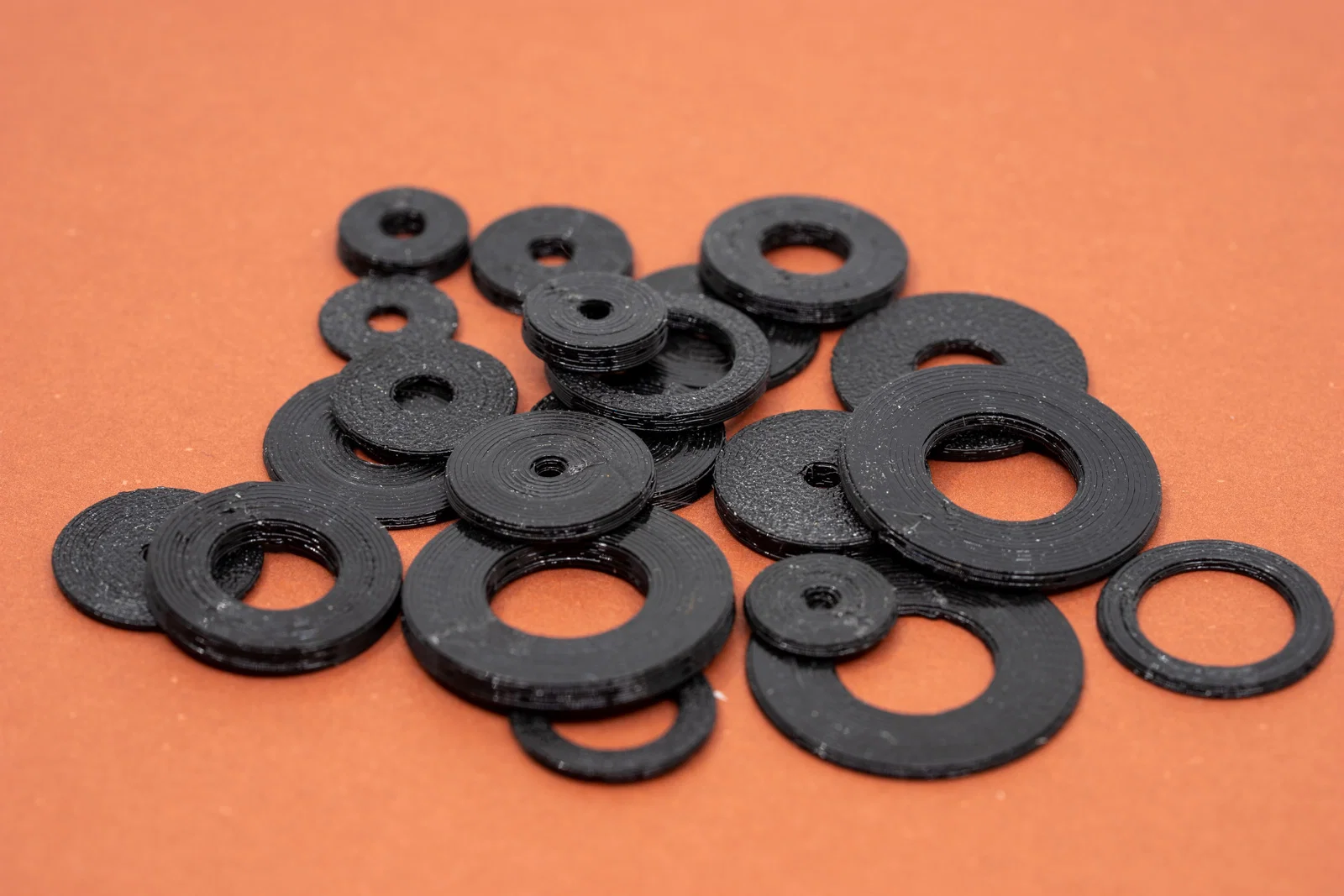

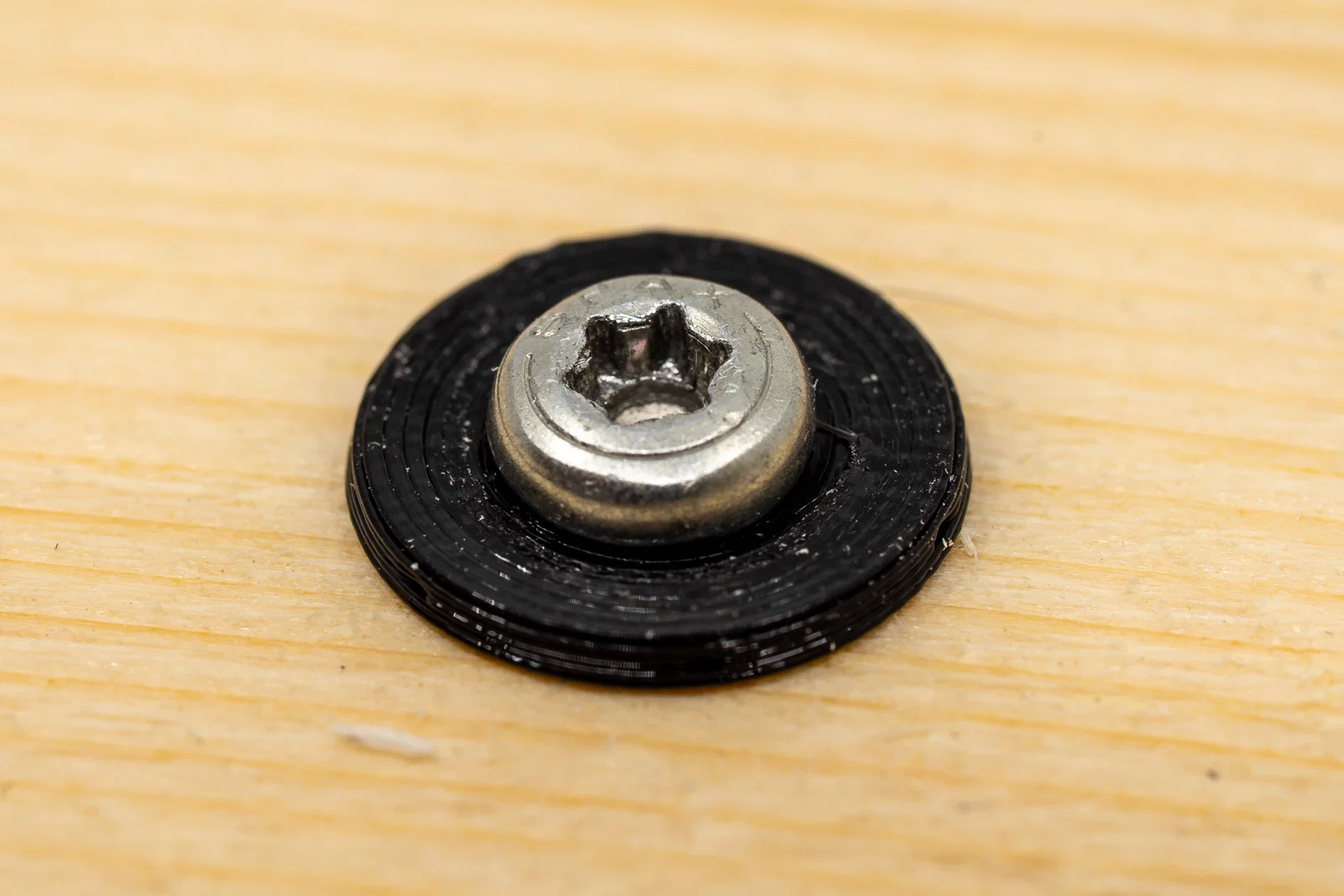

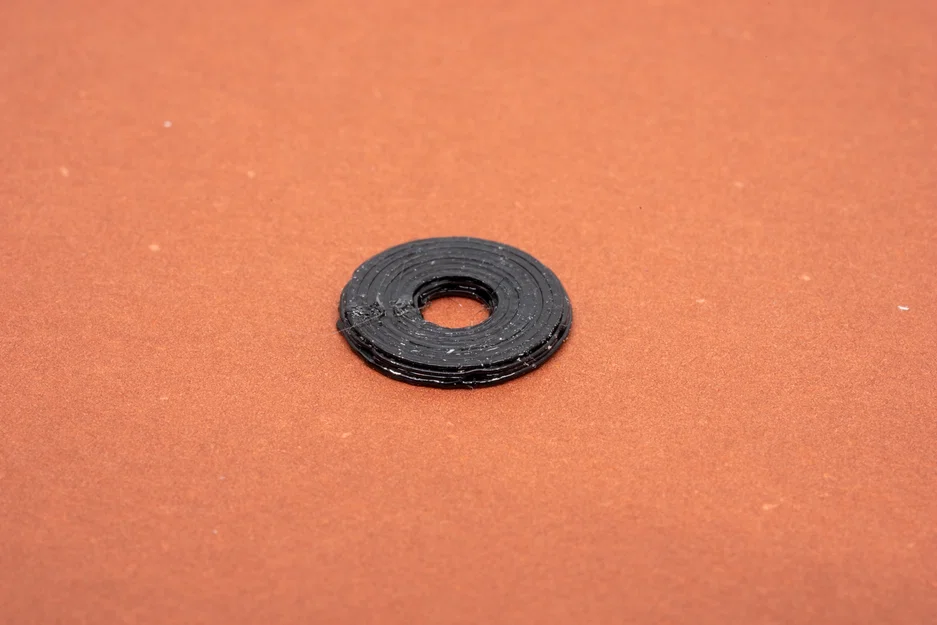

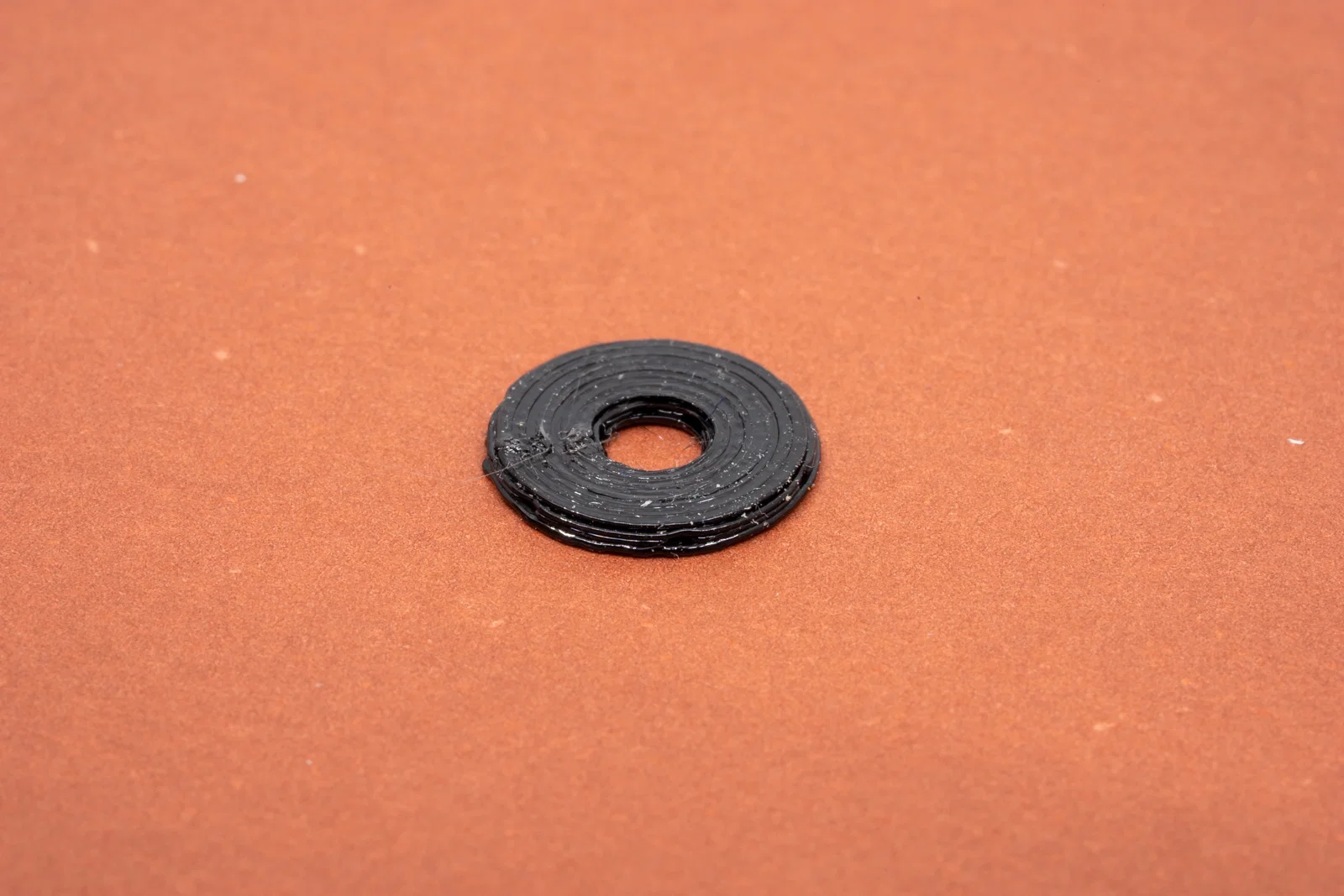

Đây là thiết kế vòng đệm (washer) có cấu trúc hỗ trợ cực kỳ chắc chắn của mình. Mình tạo ra chúng cho quy trình in FFF, sử dụng vật liệu PETG hoặc ASA. Khi in với cài đặt và vật liệu chuẩn, các vòng đệm này khá cứng cáp và có thể dùng để phân bổ đều áp lực của đầu ốc/đai ốc.

Cách in vòng đệm

Mình đã tạo một dự án mẫu LR2206 Various Sizes Print.3mf cho Prusa Slicer, trong đó đã có sẵn tất cả các cài đặt cần thiết. Nếu bạn muốn tự thiết lập, bảng dưới đây liệt kê các yêu cầu:

Kích thước đầu phun (Nozzle):

0.4mm

Chiều cao lớp in (Layer Height):

0.2mm

Vật liệu in:

PETG hoặc ASA

Chu vi (Perimeters):

>10 chu vi (rất quan trọng!) Việc tăng số lượng chu vi là cần thiết để ép máy in tạo ra hướng đường nhựa chính xác.

Cấu hình Prusa Slicer:

“0.2mm Quality”

Cài đặt thêm:

• Bật tính năng “Avoid Crossing Perimeters”

Tuyệt đối không in bằng PLA: Những vòng đệm này nếu in bằng PLA sẽ không có tác dụng. Vật liệu này quá giòn và thiết kế tối ưu cấu trúc sẽ gây ra tác dụng ngược.

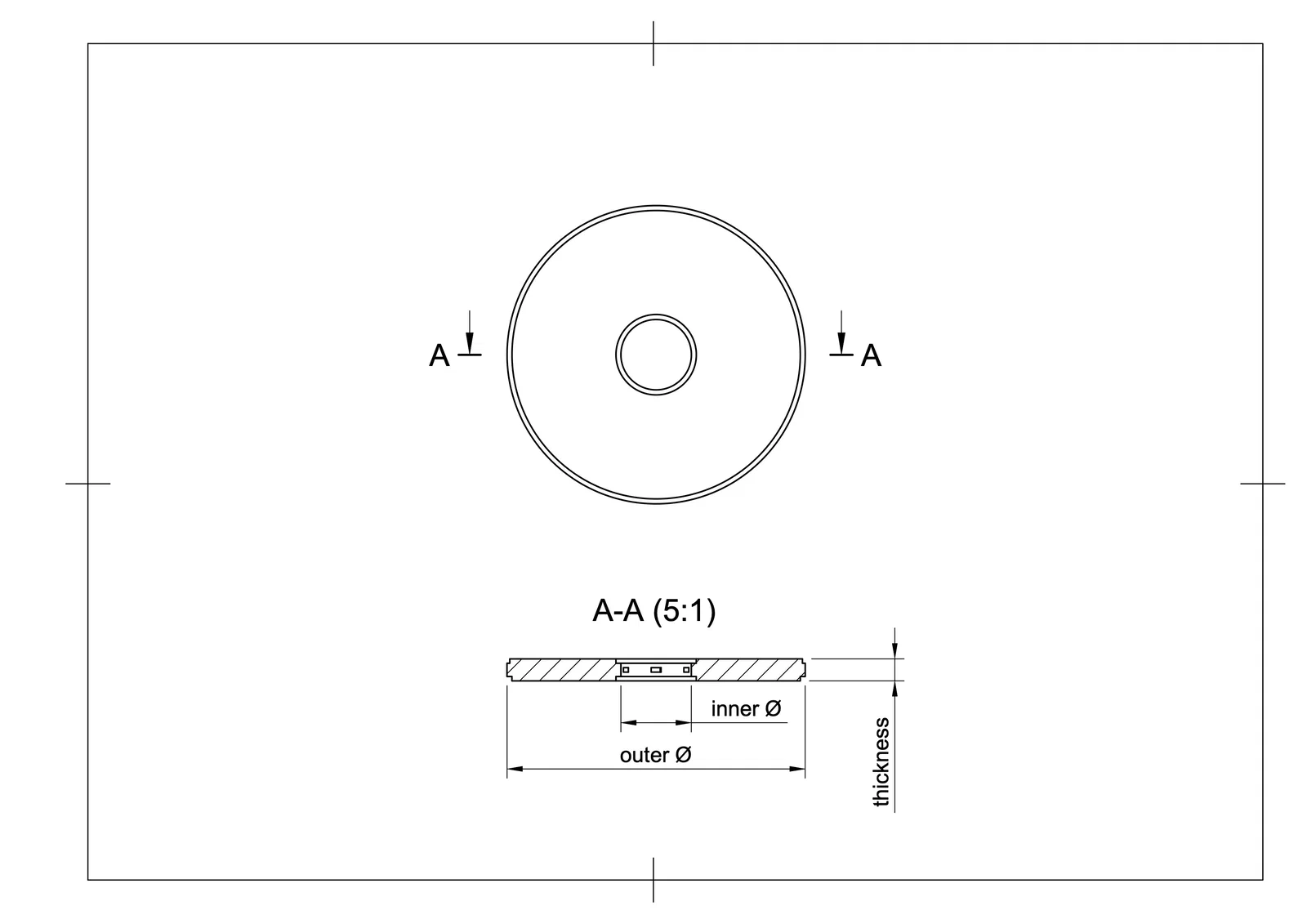

Kích thước và dung sai

Tên tệp và mã sản phẩm có định dạng sau:

LR2206-<độ dày>-<đường kính trong>-<đường kính ngoài>.3mf

Độ dày

Độ dày được tính bằng 1/10 mm. Ví dụ: 10 nghĩa là 1mm, 22 nghĩa là 2.2mm.

Đường kính trong

Đường kính trong được xác định theo cỡ ren hệ mét phù hợp. Ví dụ: M3 là vòng đệm dành cho ốc M3.

Đường kính ngoài

Đường kính ngoài được ghi bằng mm. Đây là giá trị tối đa, kích thước thực tế có thể bằng hoặc nhỏ hơn một chút để đảm bảo đúng cấu hình in.

Về thiết kế

Điểm yếu nhất của đồ in 3D nằm ở sự liên kết giữa các đường in. Nếu in vòng đệm thông thường, lực cắt sẽ tác động trực tiếp lên các đường in.

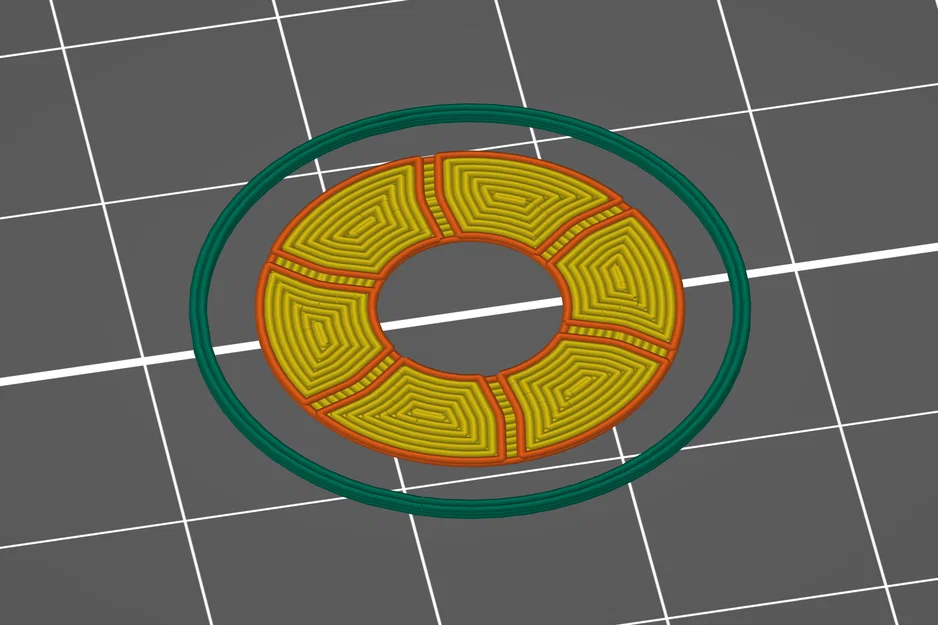

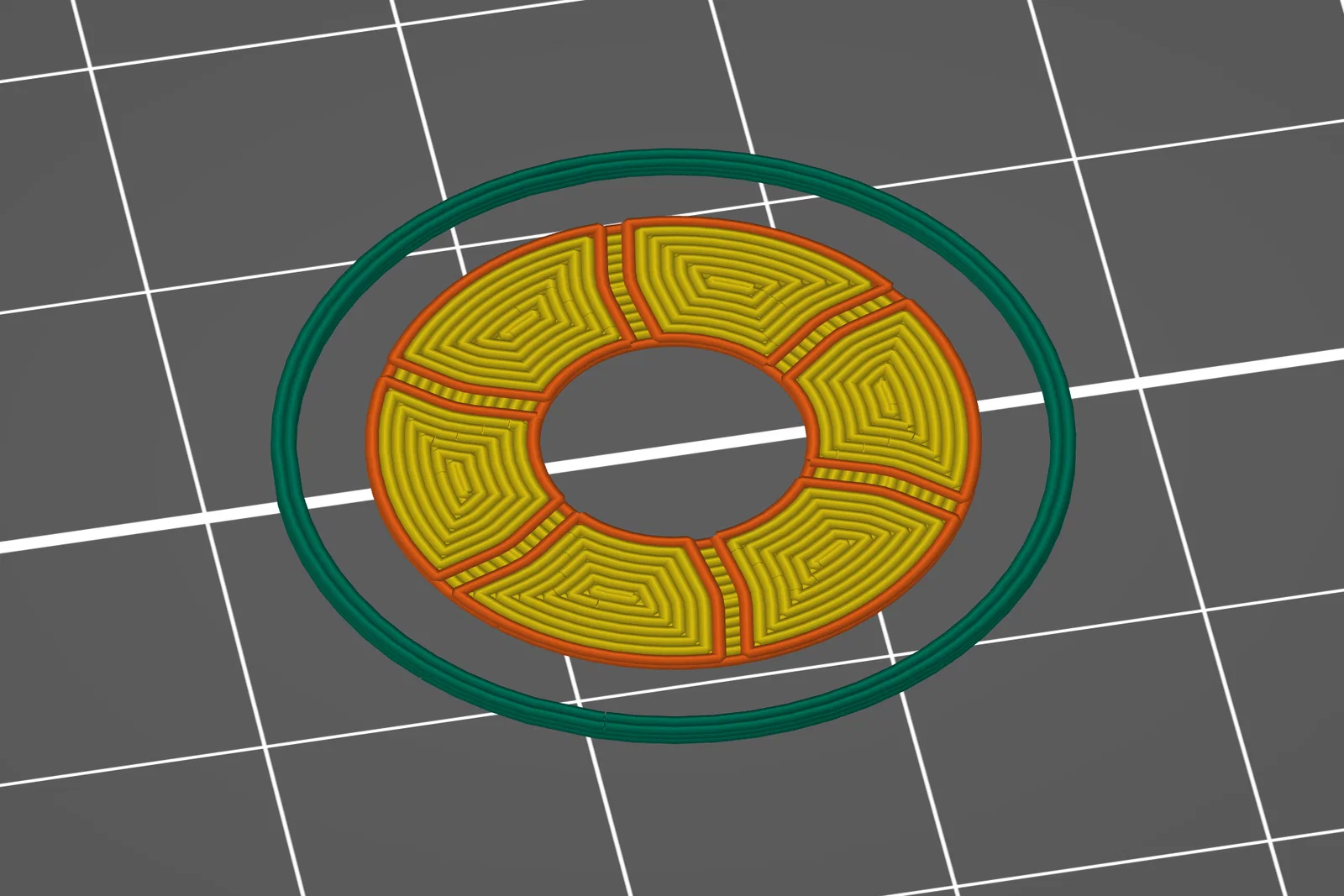

Bằng cách thêm các rãnh nhỏ, các đường nhựa sẽ được in vuông góc với vòng tròn, giúp liên kết các lớp chặt chẽ hơn. Lực cắt sẽ bị triệt tiêu tại đây và phân bổ đều, giúp vòng đệm không bị nứt vỡ.
