Just Another Filament Dry Box (Hộp sấy/lưu trữ filament)

Cập nhật 28 Thg 11 2024:

1. coupler_nut
   1. Đổi tên thành: PTFE Nut,
   2. Giảm chiều dài để chừa khoảng hở tốt hơn khi cuộn filament đang lắp,
   3. Tăng chamfer để giảm filament bị cọ,
   4. Đổi sang đầu nối PTFE loại cho phép ống PTFE đi xuyên qua Connector,
   5. Tạo bệ (seat) cho ống PTFE trong chi tiết in.
   6. Thêm part mới vào Fusion Model
2. Bỏ các chi tiết level phía sau

Mục tiêu của thay đổi này là giảm lực kéo (drag) của filament bằng cách cho ống PTFE đi xuyên qua connector và tăng góc chamfer để filament không bị cọ vào mép bên của PTFE Nut.

Cập nhật 22 Thg 11 2024:

1. Giảm lỗ gắn cảm biến độ ẩm trên Main Body xuống 76mm để vừa sensor hơn.
2. Sửa lỗi chính tả.

Bản phát hành đầu tiên:

Filament Drybox này được lấy cảm hứng từ video YouTube của GunplaMark: Dry Box Storage System for 3D Printer Filament, Updated for 2024 and Better than Ever! Cách làm Dry Box lưu trữ filament gọn nhỏ này là cái hay nhất mình từng thấy tới giờ. Cảm ơn rất nhiều vì tất cả công sức bạn đã bỏ ra cho món “đồ nghề” tuyệt vời này.

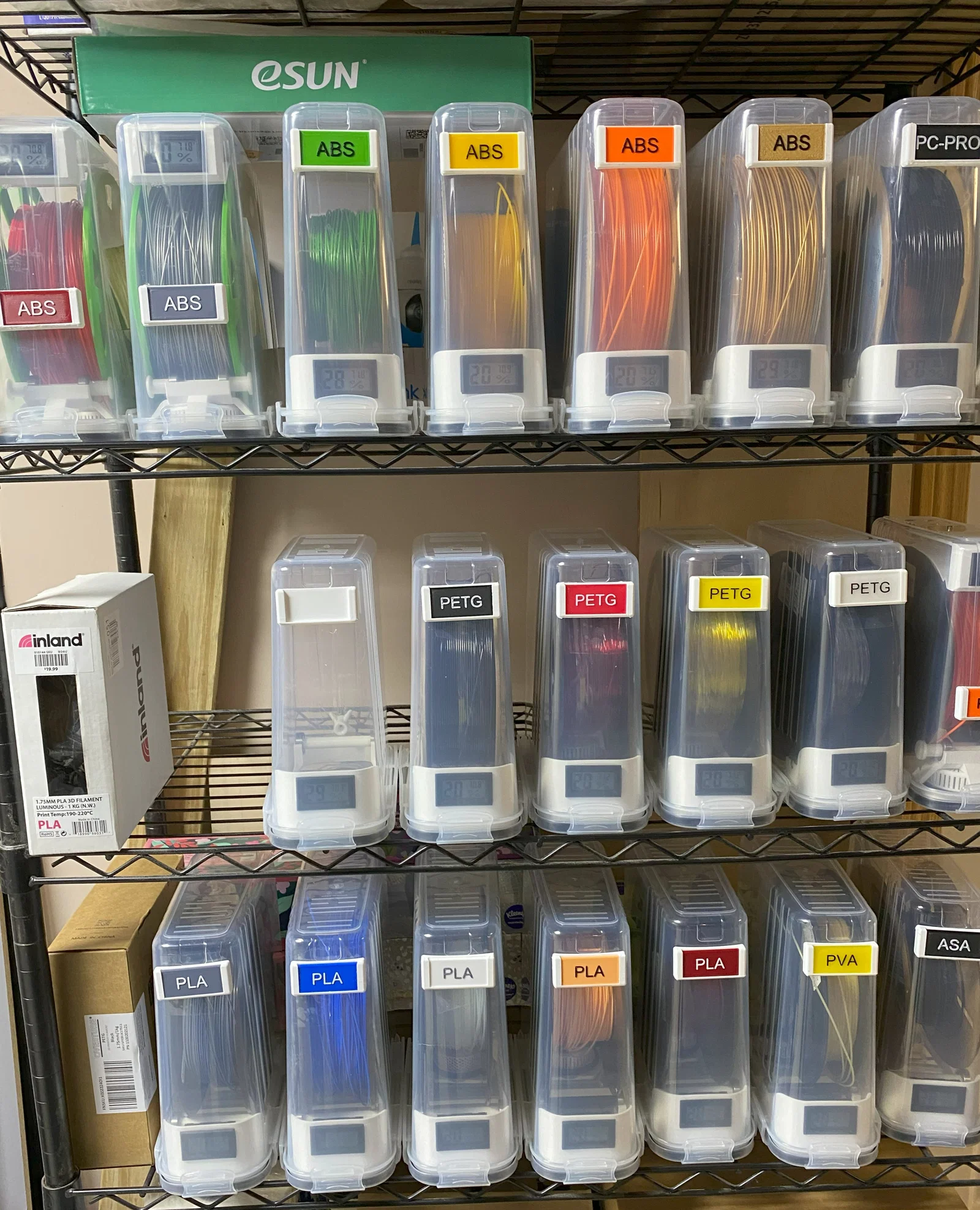

Mình đã in 6 bộ và lắp được 6 Dry Boxes. Mình gặp khó khi in phần 'dessicant-bin" vì các khe lưu thông không khí quá nhỏ. Mình thử khá nhiều phương án khác trên Printables.com và cuối cùng chốt dùng cái đính kèm ở đây. Bản này in không bị stringing và không cần supports.

Mình cũng hơi vất vả khi in phần Body mà không dùng supports. Khi có supports thì mình vẫn làm ra được thành phẩm khá ổn.

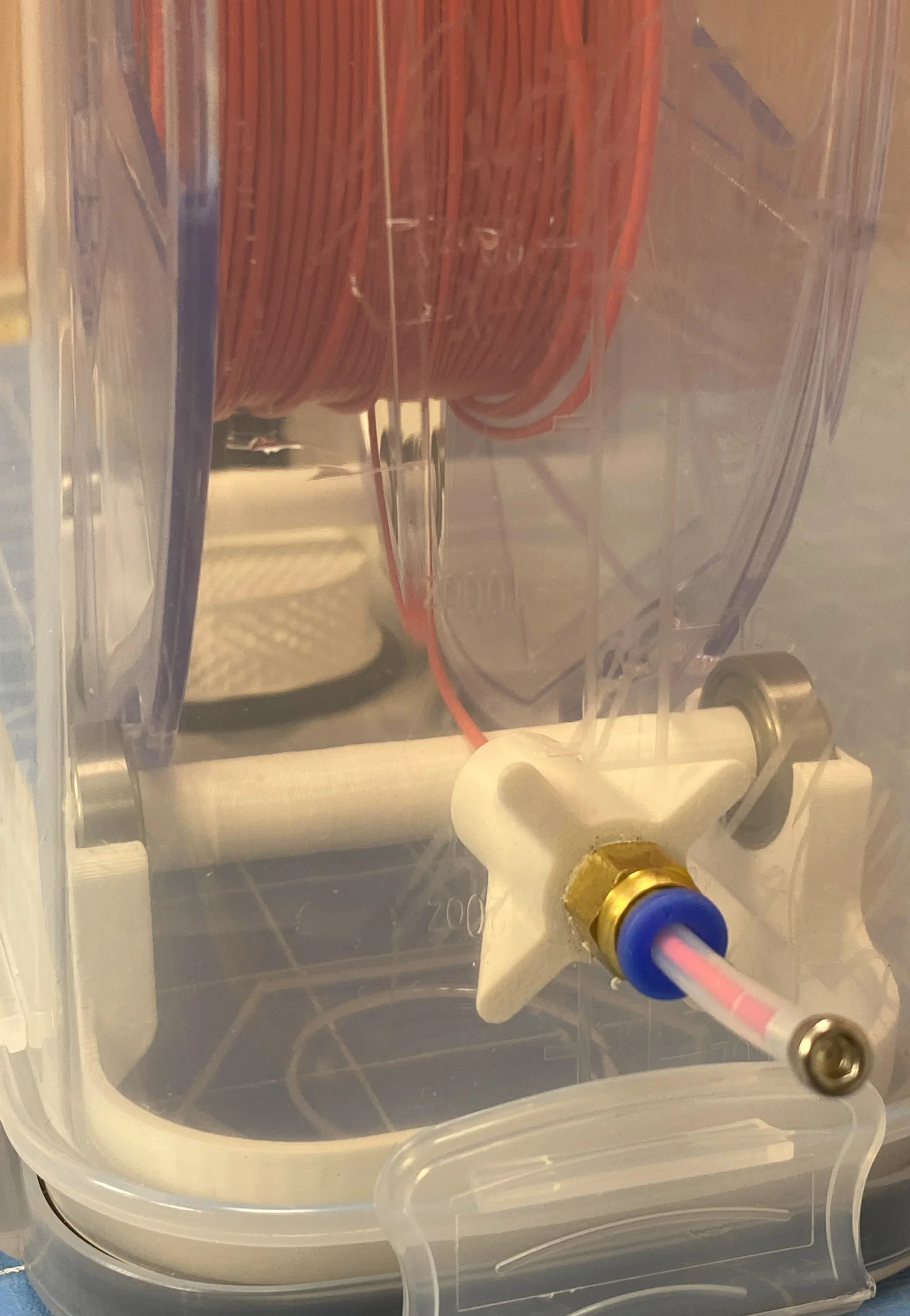

Thiết kế Drybox nguyên bản cho đường filament đi ra ở phía trên nắp hộp. Cách này chạy ổn cho tới khi cuộn còn khoảng 20%. Lúc đó trọng lượng cuộn không đủ để giữ cuộn nằm yên trên các con lăn, làm đầu cuộn bên gần cổng thoát bị nhấc lên. Thường sẽ dẫn tới kẹt và hiện thông báo “Filament Stuck” trên màn hình điều khiển. Mình đã remix lại phần body, kết hợp thêm màn hình hiển thị độ ẩm. Cách này làm filament tạo lực kéo hướng xuống lên cuộn, nhất là khi cuộn gần hết. Nhờ vậy xử lý được tình trạng kẹt khi filament gần hết. Xem hình để biết vị trí cổng thoát filament.

Một số điểm đã tích hợp trong body mới:

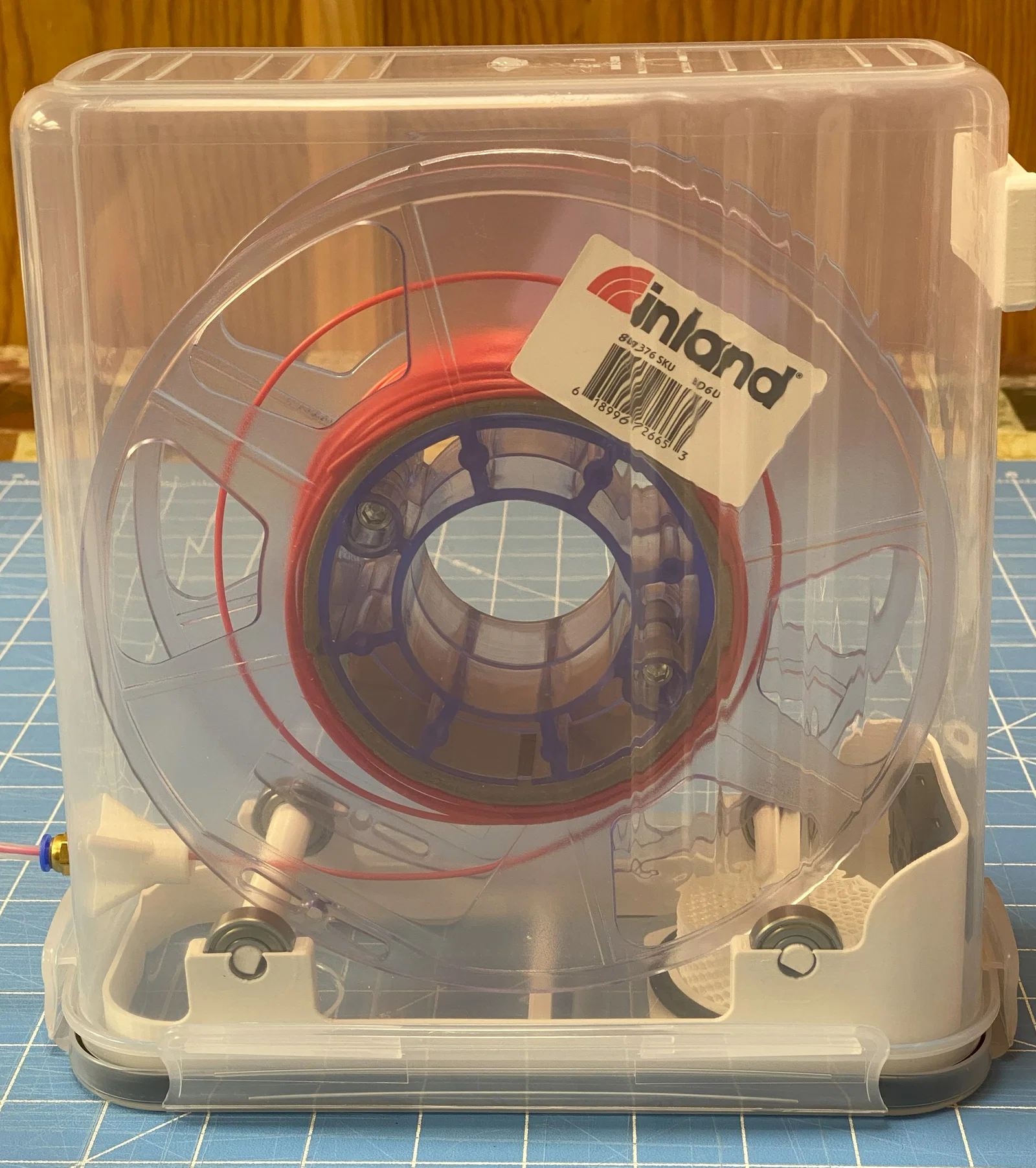

• Con lăn được đặt xa nhau hơn để hạ thấp trọng tâm (CG) của cuộn
• Con lăn được giảm kích thước để hạ CG
• Đường filament đi ra được dời xuống mốc 120oz ở đầu hộp
• Con lăn mới tương thích mọi bề rộng cuộn tới 85mm

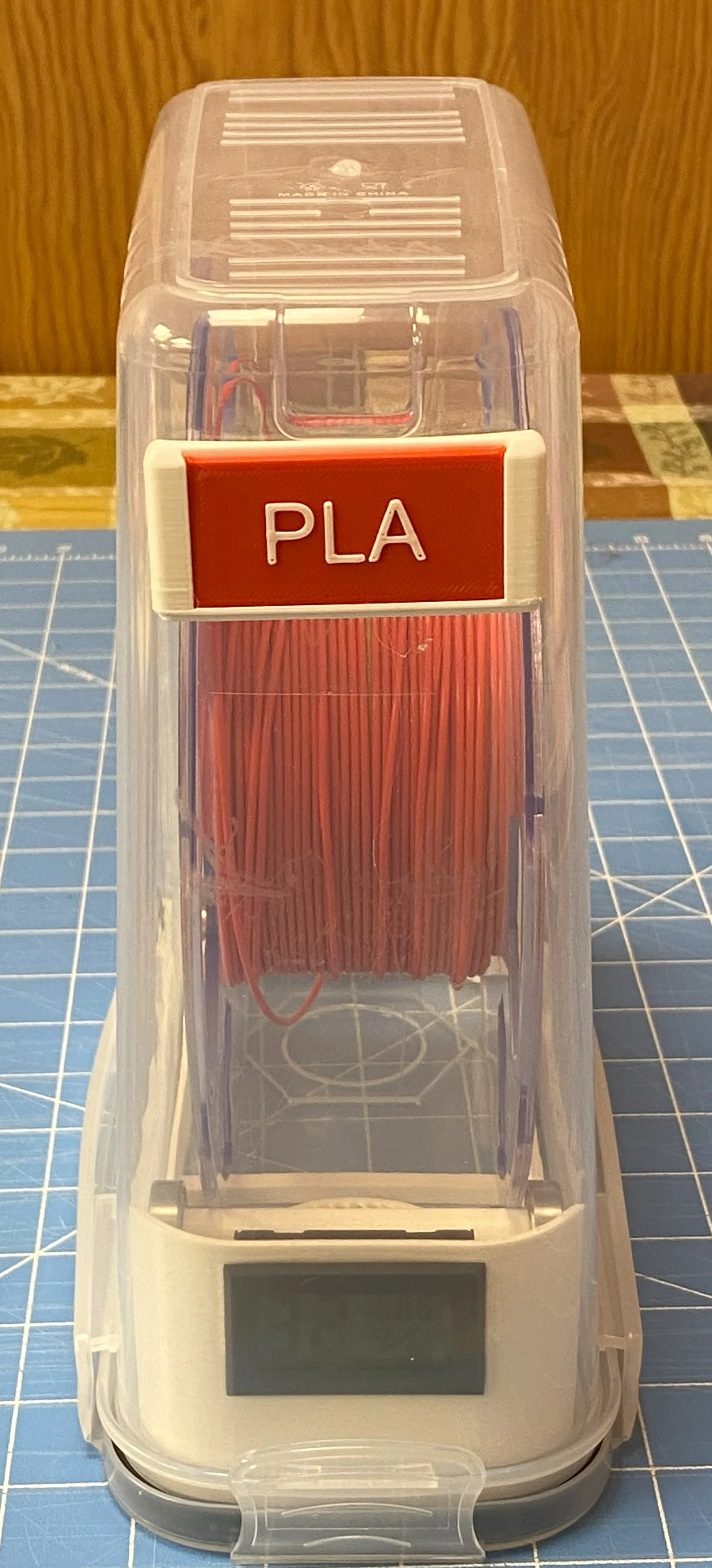

• Tích hợp đồng hồ Temp/Humidity dạng chữ nhật)
• Không còn cần “Filament-Guide”

Thiết kế gốc nói là không cần filament buffer cho Prusa MMUx, nhưng mình thấy vẫn gây kẹt lắt nhắt. Mình cũng thử dùng với Vorons ERCF Multi Material server mà không chạy được luôn. Mình dự tính vẫn để buffer như cũ, rồi cấp filament từ DayBox vào buffer, thay vì đưa thẳng vào máy in/Multi Material Server.

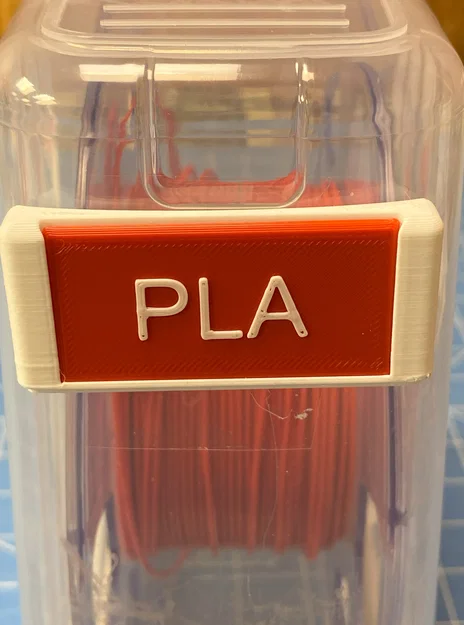

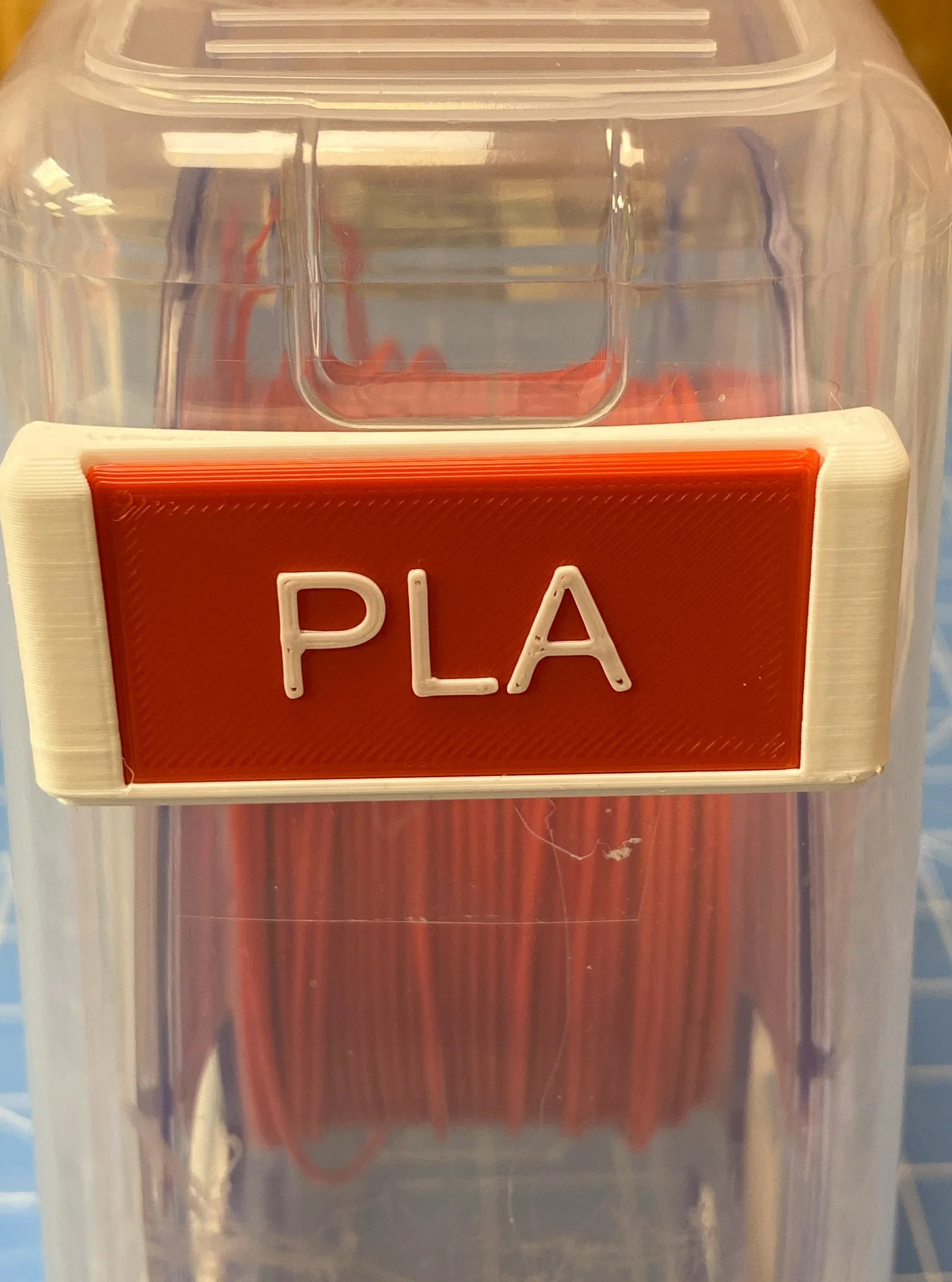

Cuối cùng, mình dời chỗ gắn tag holder về đúng vị trí đường thoát filament cũ, một phần để che cái lỗ mình đã khoan trước đó.

BOW:

QTY

Item

Description

Source

1

PC4-M10

PTFE Connector

https://www.amazon.com/gp/product/B086W9HZDK

1

Box

Air Tight Cereal Box

https://www.amazon.com/gp/product/B07NP98YKY

4

608ZZ

Bearings

https://www.amazon.com/dp/B0CYPV2817

1

Meter

Humidity/Temp

https://www.amazon.com/dp/B07MCGDN5C
