Giá đỡ quạt làm mát cho Ender 3 sử dụng Noctua A4x20

Tóm tắt:

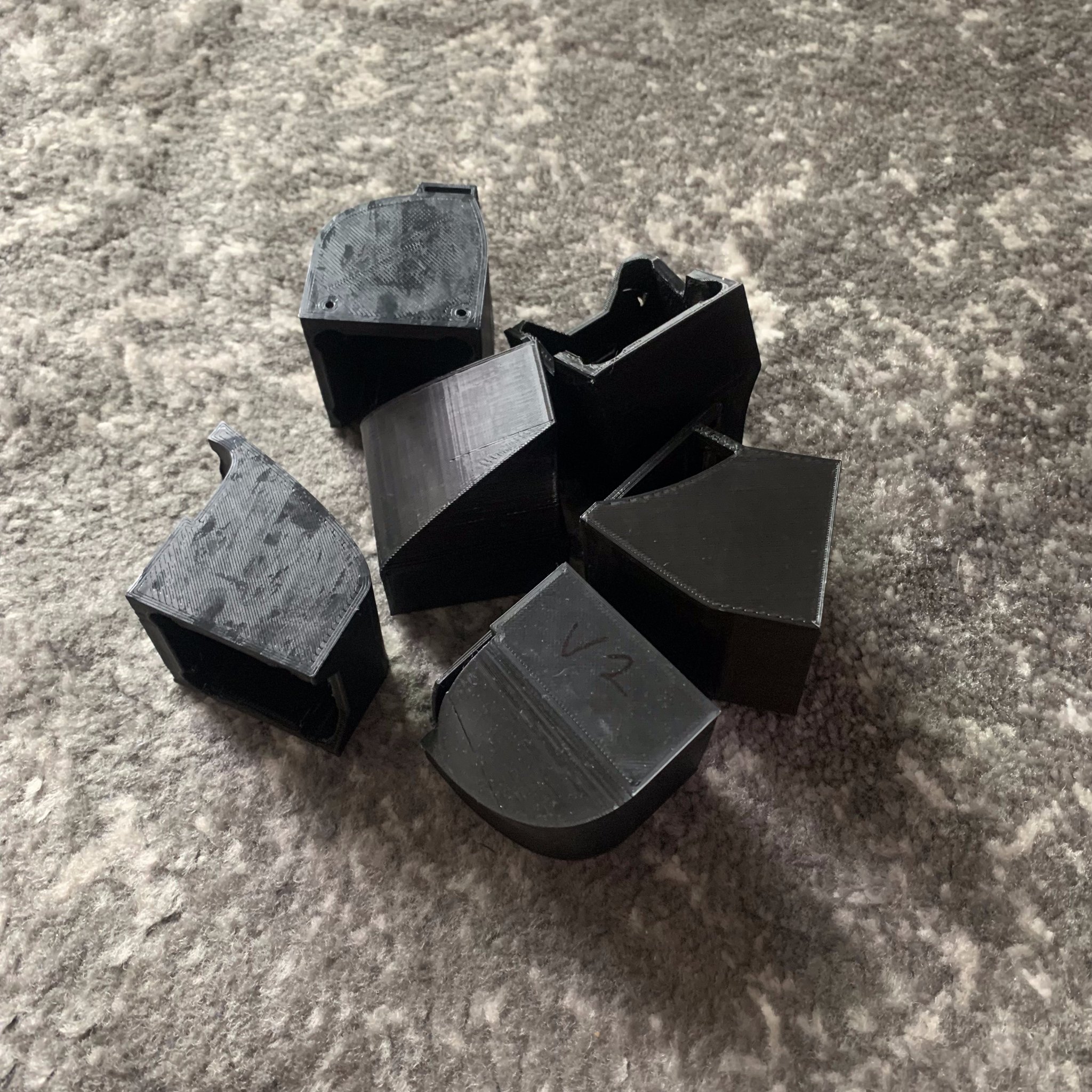

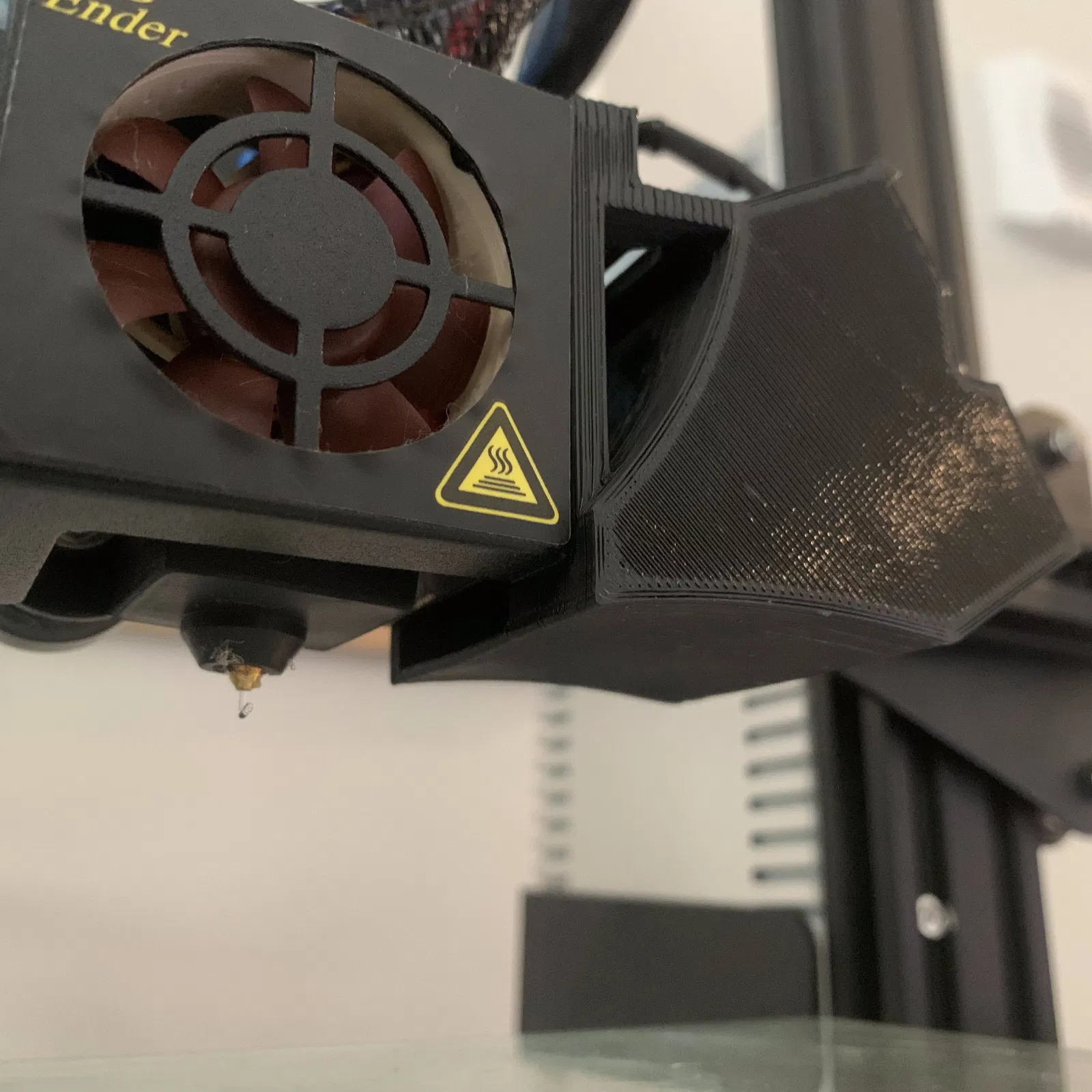

Quạt làm mát phần gốc của tôi cho Ender 3 đã bị hỏng. Tôi thích noctua. Tôi không muốn mua thêm phần cứng nào để lắp đặt nó. Tôi đã mất khoảng 3 tháng để thử nghiệm và hoàn thiện thiết kế này. Tôi đã bao gồm các tệp. obj,. stl,. 3mf, và. gcode (PETG. 6mm noz) cho mô hình này. Lưu ý: Mô hình này hoạt động tốt hơn mà không cần bộ chuyển đổi yên tĩnh noctua (dòng chảy tốt hơn)

Tính năng:

• Không cần phần cứng bổ sung (Sử dụng vít gốc của quạt làm mát phần)
• Quạt noctua được lắp đặt bằng ma sát từ các miếng cao su (rất chặt)
• Lỗ và khe hở để truy cập vít bằng chìa khóa lục giác
• Khe hở cho việc lắp đặt/tháo quạt dễ dàng
• 3x phần nhô ra trong giá đỡ để giữ quạt ở vị trí z đúng

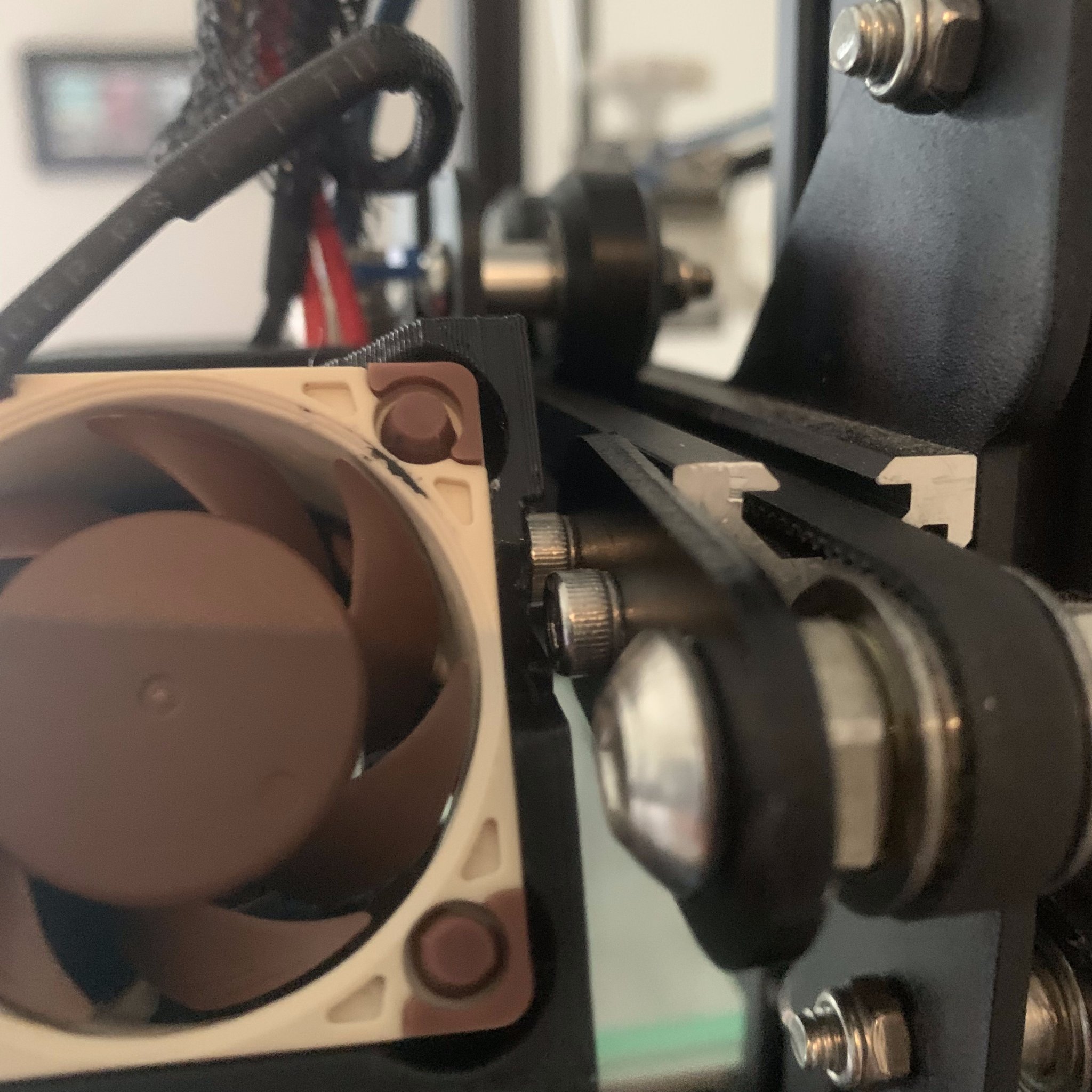

• Khe hở phía sau cho vít căng dây X

Thông số quạt/Mua nó:

Hướng dẫn in:

• PETG hoặc ABS được khuyến nghị do gần đầu nóng (nhận thấy một số biến dạng trong các bản in PLA của tôi)
• Đường viền bên ngoài và phần lấp đầy không quan trọng, hãy sử dụng phán đoán tốt nhất của bạn
• Chiều cao lớp có thể cần giảm để có cầu nối phù hợp trên mô hình
• Cần in với mặt sau hướng xuống (mặt có khe hở vít dây x)

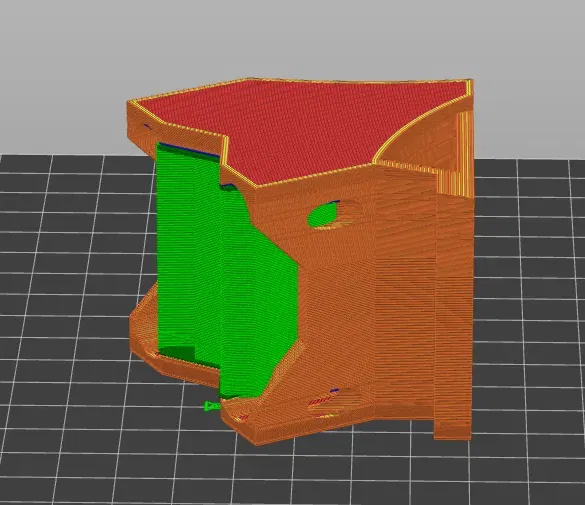

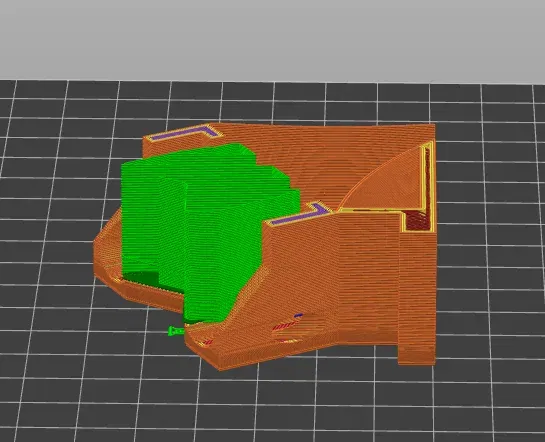

• Cần sơn hỗ trợ cho không gian mà quạt sẽ ngồi (xem ảnh)
