Mô hình AVRO ARROW 1:48 SCALE

AVRO ARROW CF-105

Nếu bạn chưa biết về lịch sử hay câu chuyện đầy bi kịch về việc dự án này bị hủy bỏ đột ngột, bạn nên dành chút thời gian tìm hiểu sâu hơn trên mạng. Có rất nhiều tài liệu về chủ đề này đấy. Nếu bạn tìm thấy mô hình này sau khi tra cứu, chắc hẳn bạn đã có kha khá kiến thức về nó rồi.

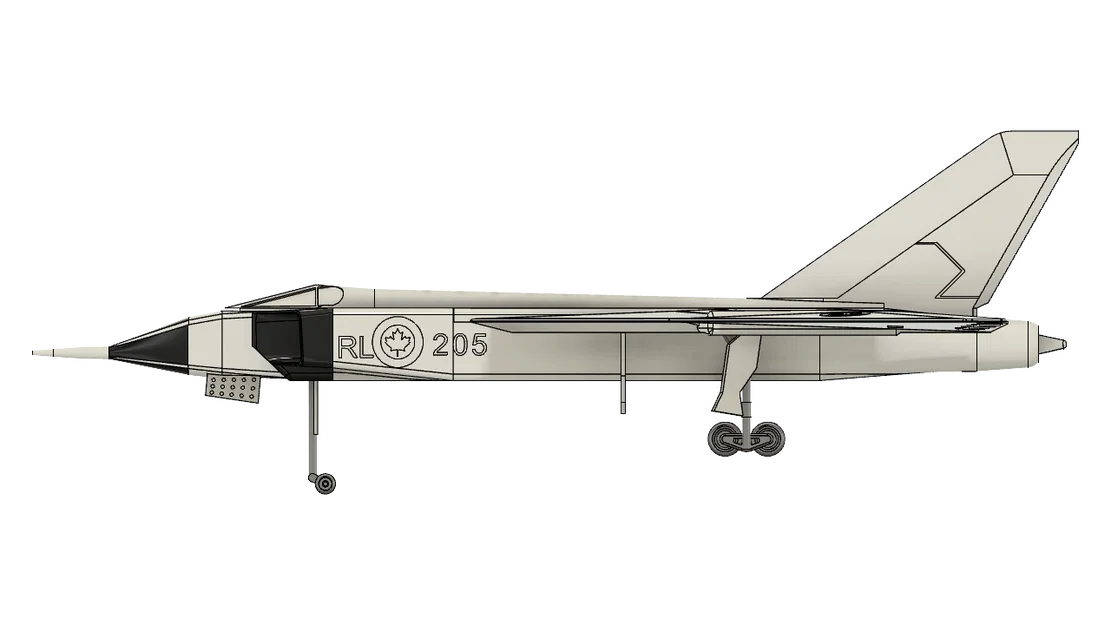

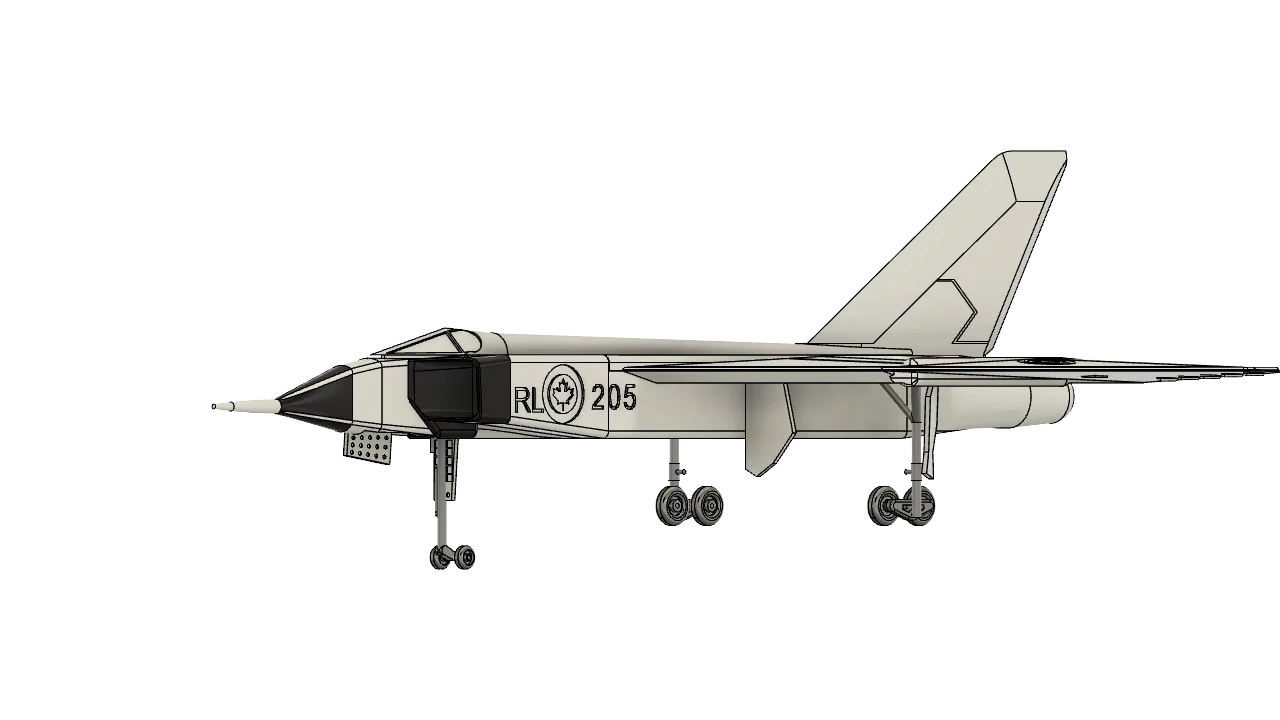

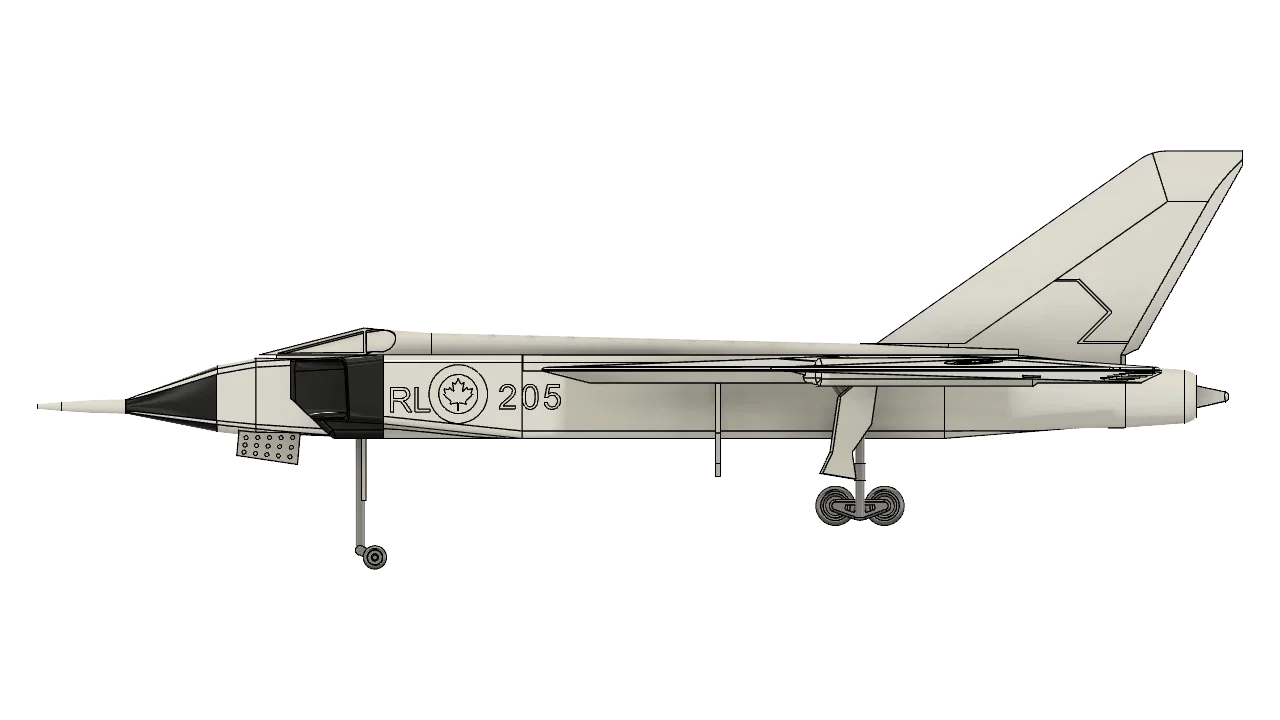

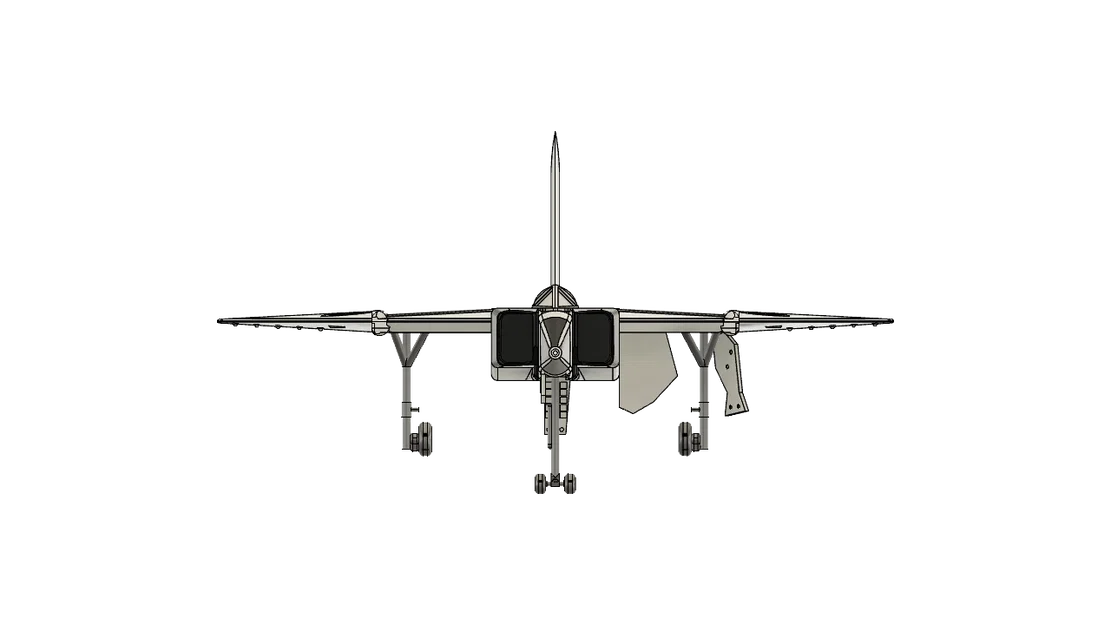

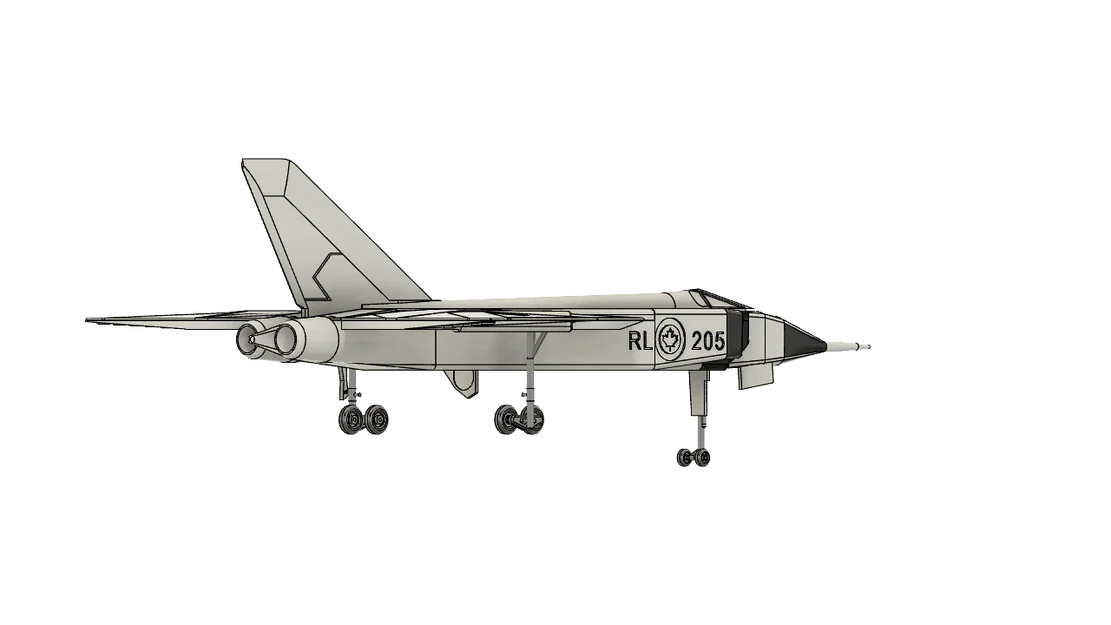

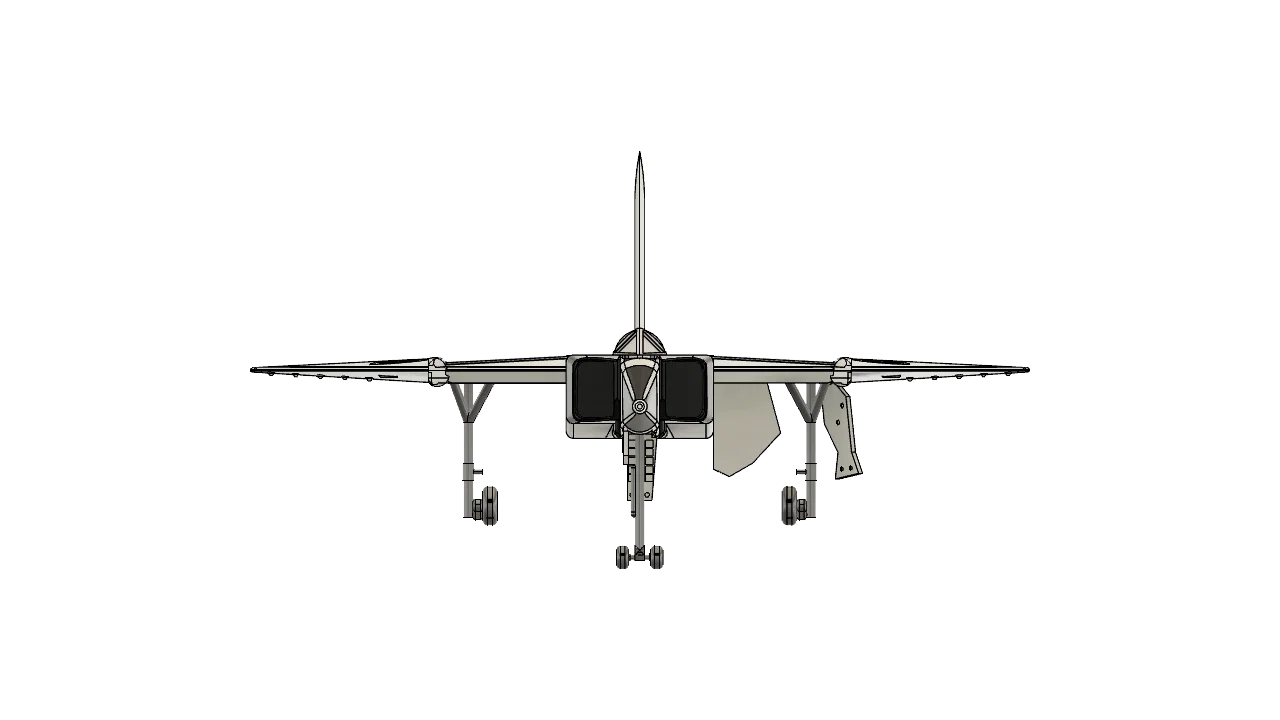

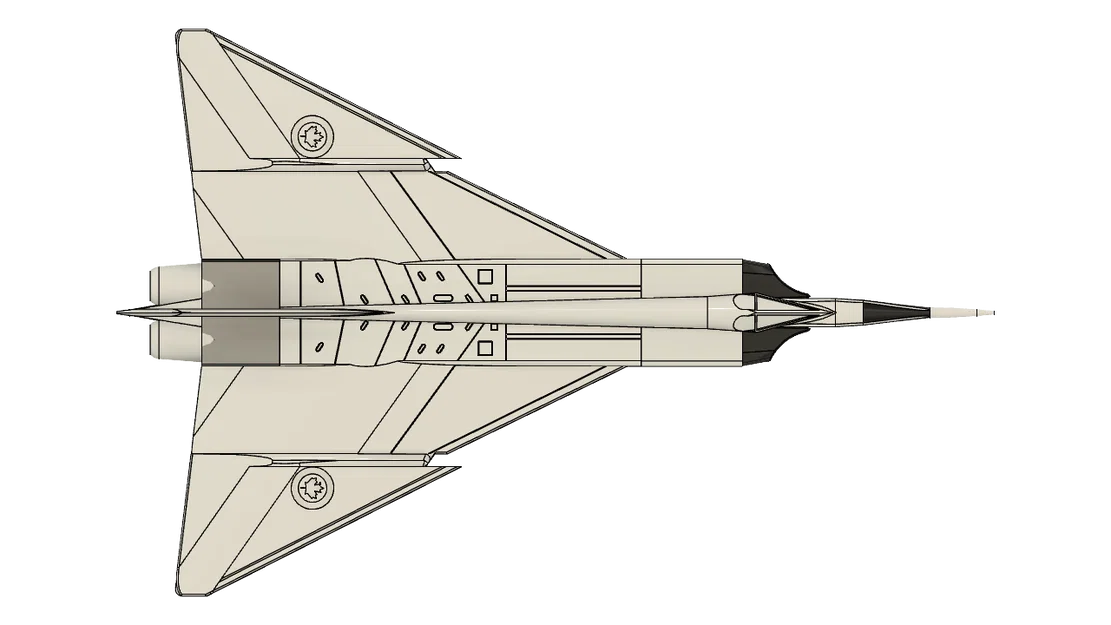

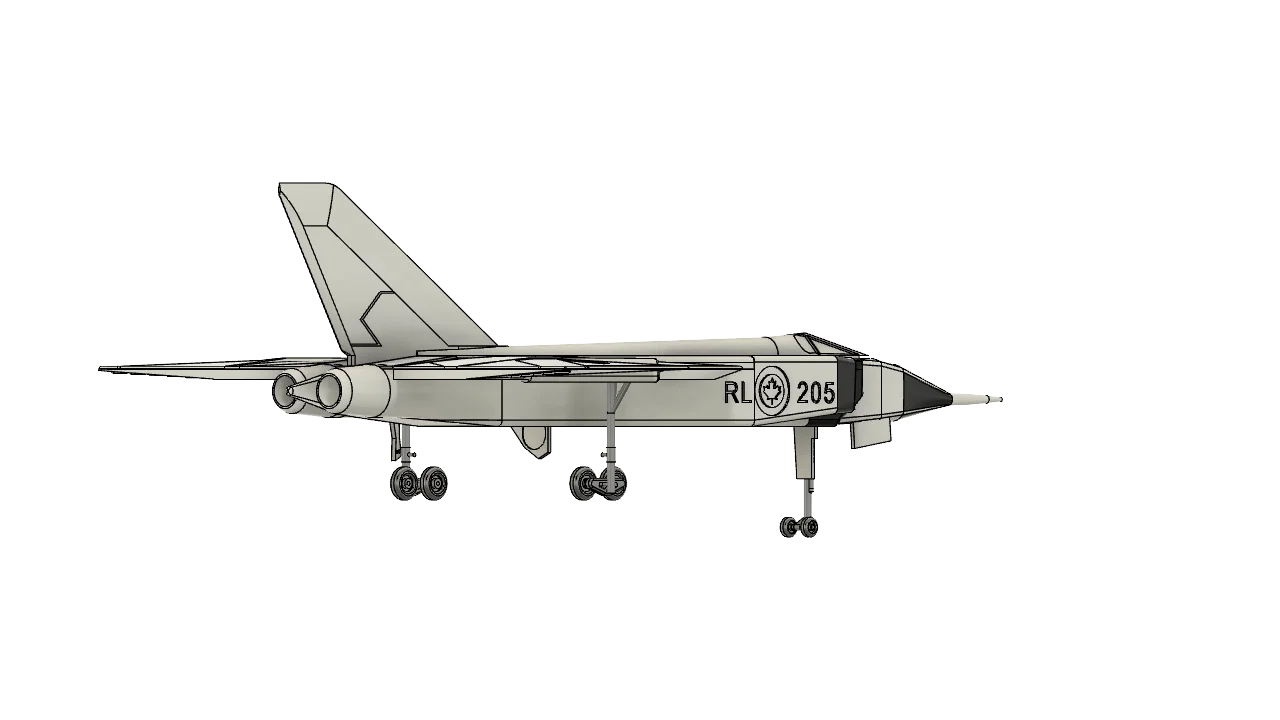

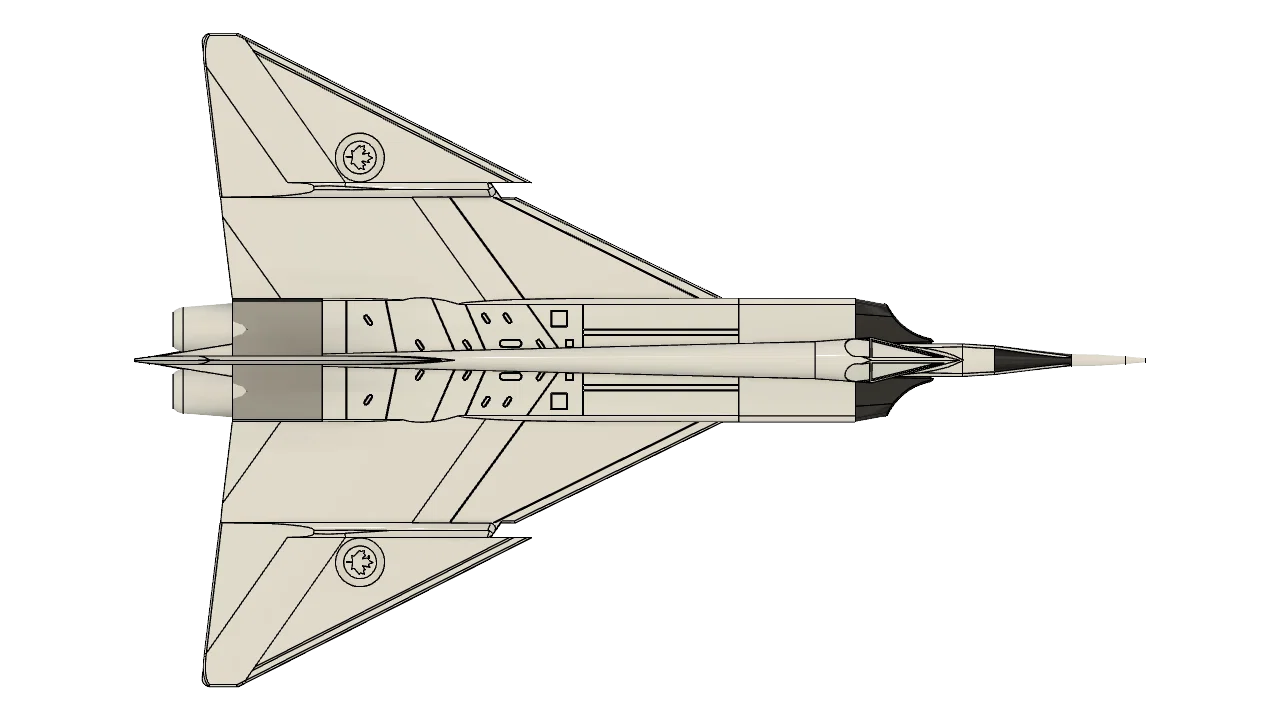

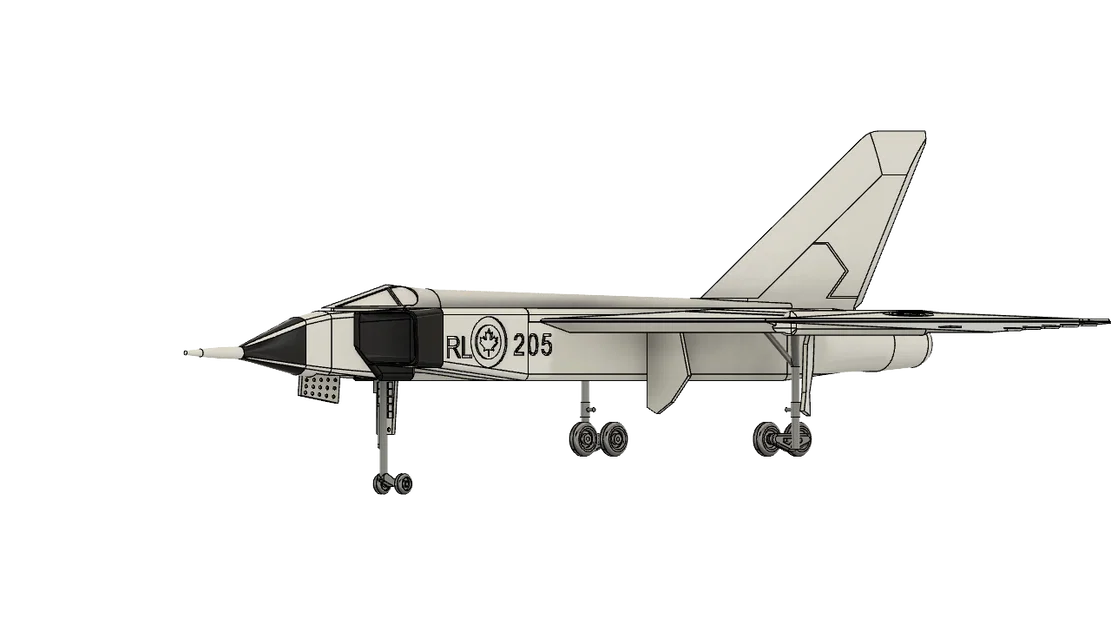

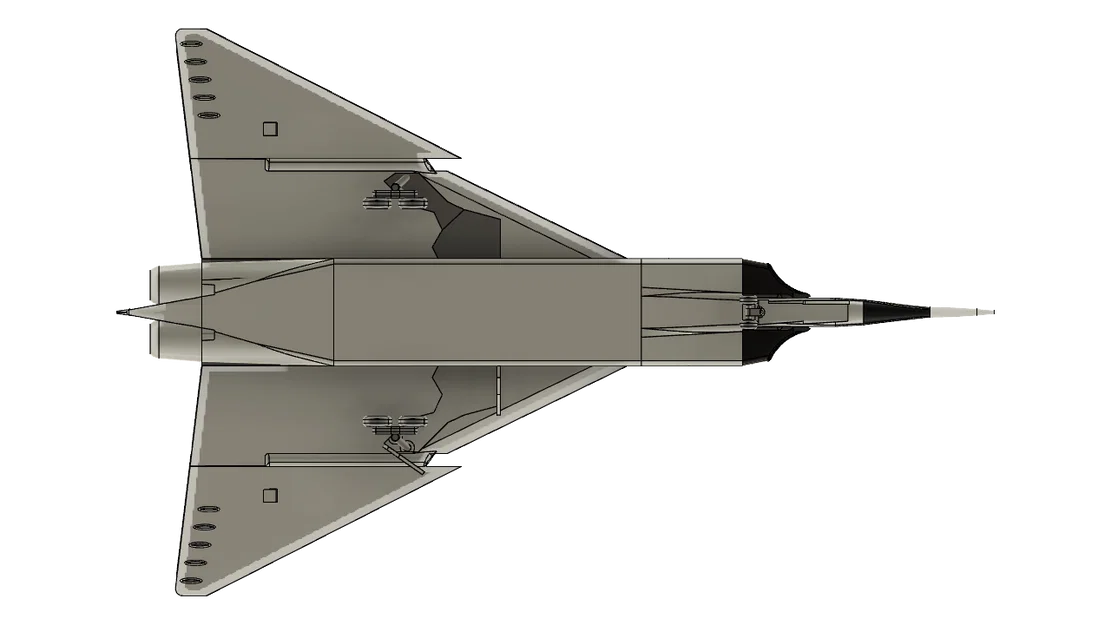

Tôi có một tình cảm đặc biệt với chiếc Avro Arrow mà lại không tìm được mô hình ưng ý nào trên mạng cả. Bố vợ tôi từng làm kỹ sư/họa viên cho dự án này vào những năm 1950. Ông ấy mới qua đời gần đây và để lại rất nhiều bản vẽ cũng như sách về Avro. Tôi đã dùng chính những tài liệu đó để bắt đầu hành trình học Fusion 360 của mình. Vì tay nghề dùng phần mềm còn chưa được mượt lắm nên tôi phải thử đi thử lại nhiều lần mới lắp khớp được các chi tiết mà vẫn giữ được thiết kế nguyên bản. Dù chưa phải hoàn hảo như bản gốc, nhưng đây là tâm huyết của tôi!

Sau khi in vài mô hình tàu vũ trụ của @Martin, tôi đã được truyền cảm hứng từ cách ông ấy xây dựng mô hình của mình. Cảm ơn @Martin nhé! Các bạn cũng nên ghé xem các mẫu mô hình của anh ấy, thực sự rất tuyệt vời.

IN ẤN

Tôi in trên bàn nhiệt 254x254mm nên tất cả các chi tiết đều vừa vặn với kích thước này. Tôi dùng toàn bộ nhựa PETG. Một vài chi tiết sẽ cần hỗ trợ (support) và bạn có thể nên chọn độ phân giải lớp in (layer height) nhỏ hơn 0.2 để có độ chi tiết tốt hơn. Ngoài ra, tôi từng thử in cánh nằm phẳng, nhưng vì giữ đúng thiết kế gốc nên cánh rất mỏng; vì vậy tôi thấy in dựng theo phần gốc cánh sẽ cho chi tiết đẹp nhất. Tôi đã đính kèm vài file có thêm phần "tai thỏ" (dog ears) để giúp cố định khi in theo chiều này.

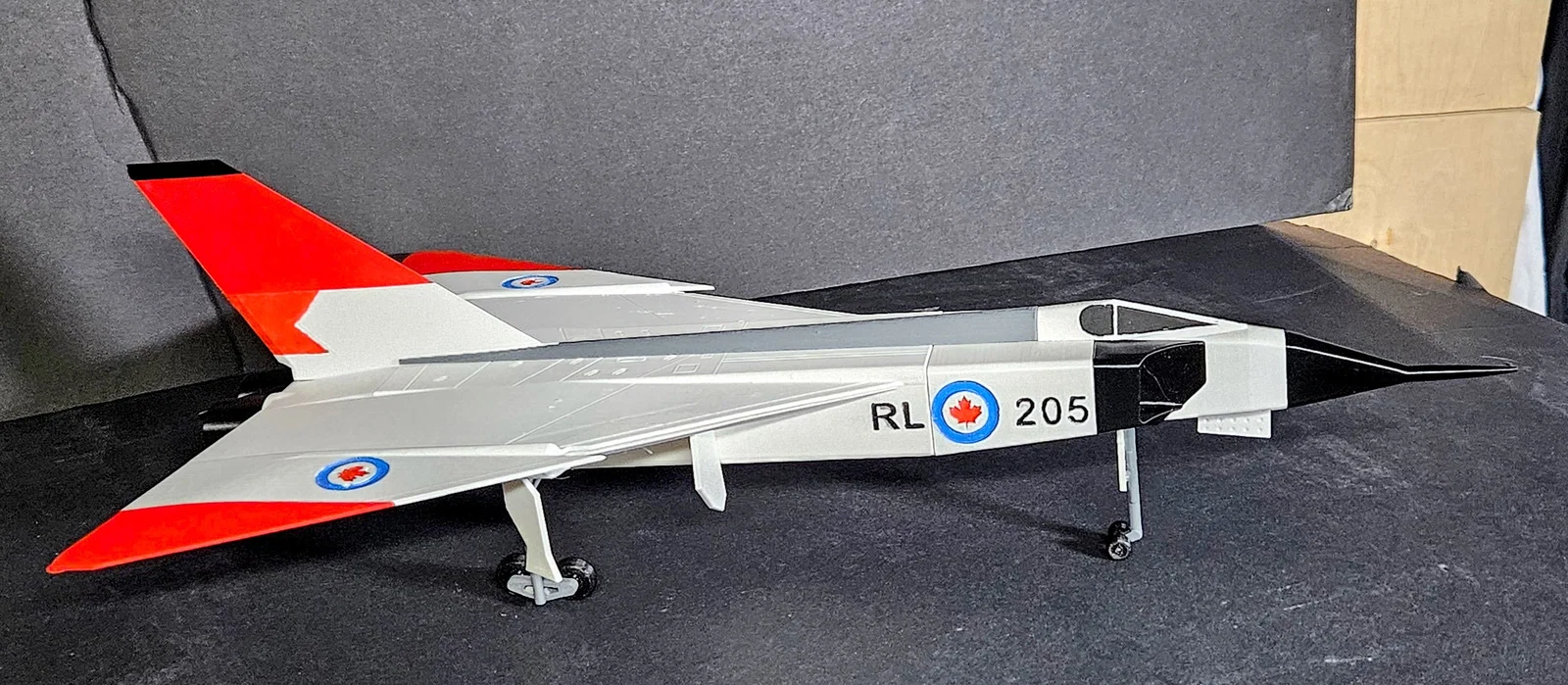

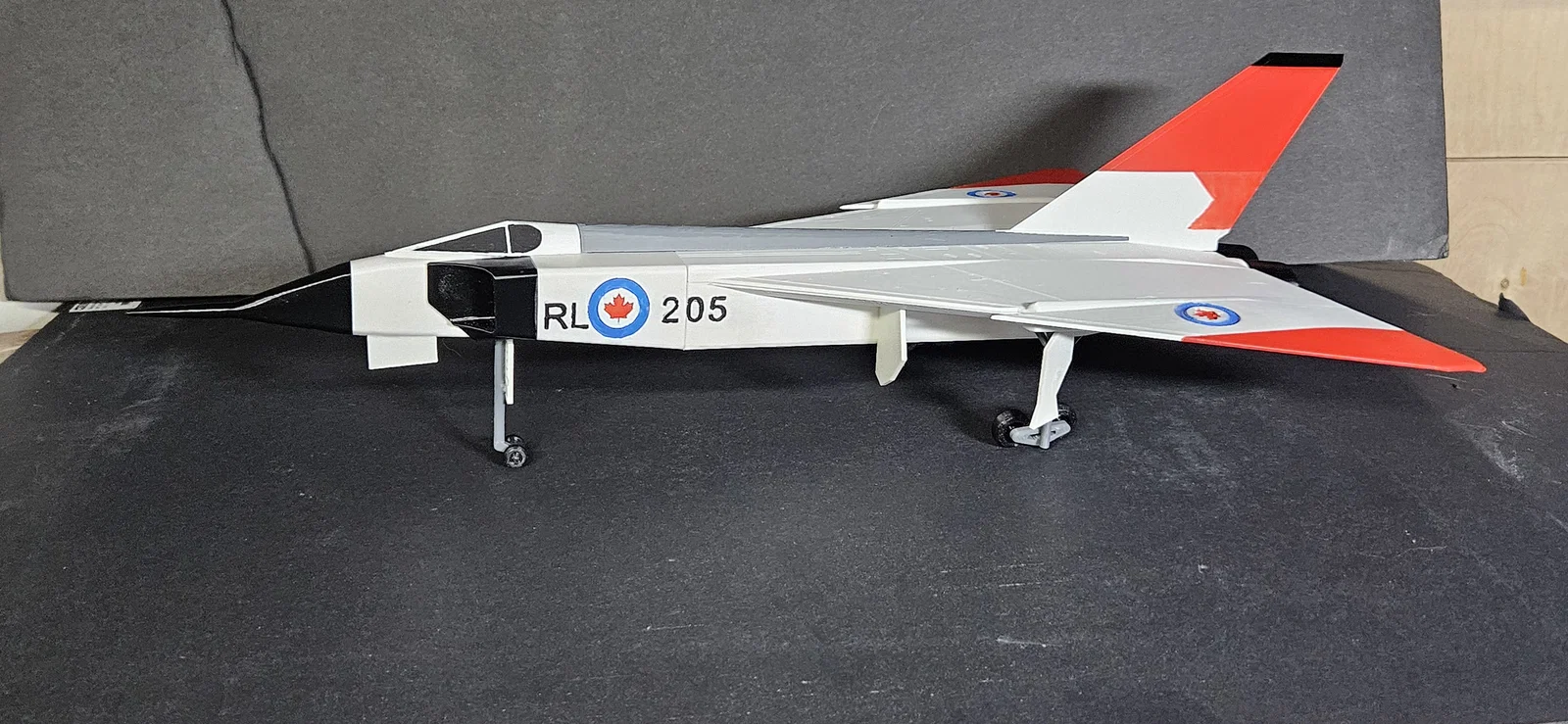

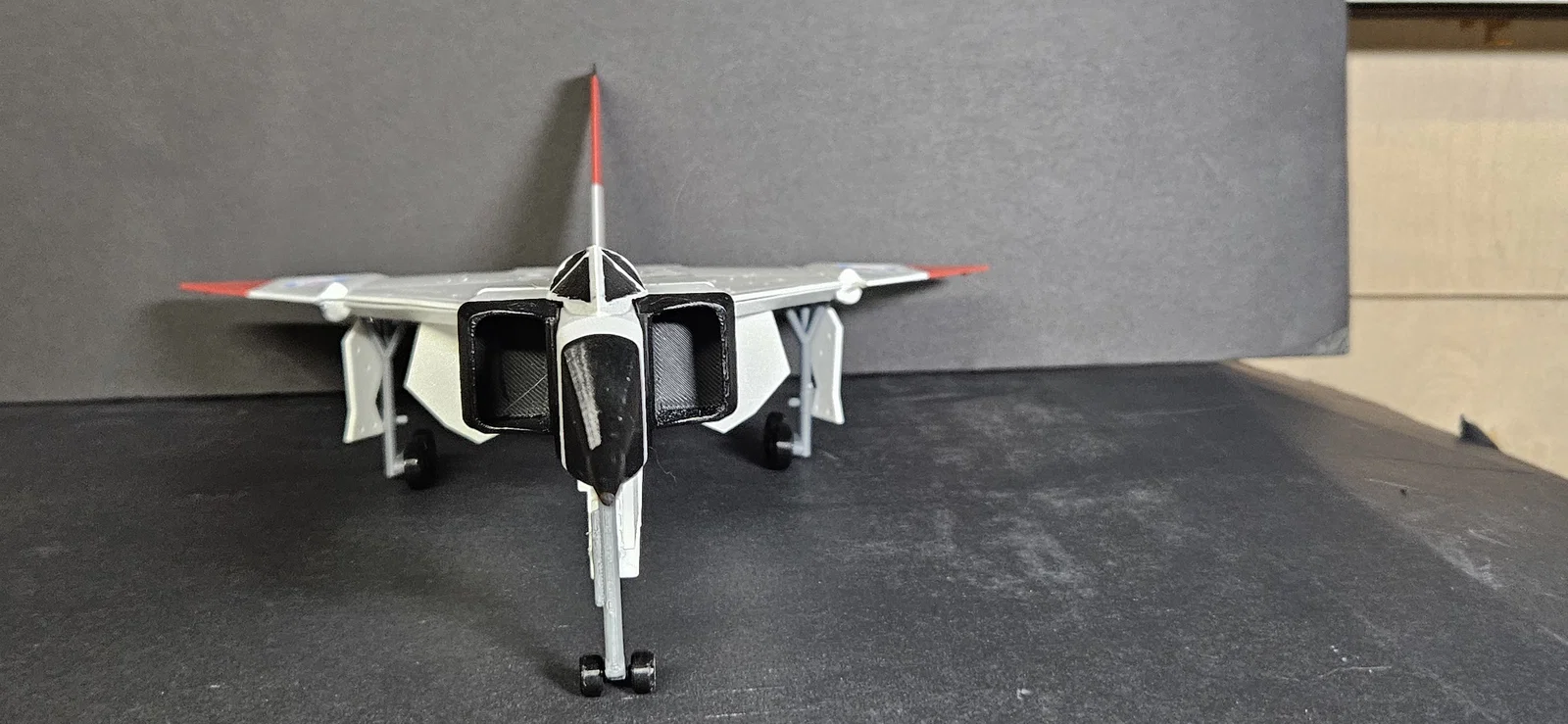

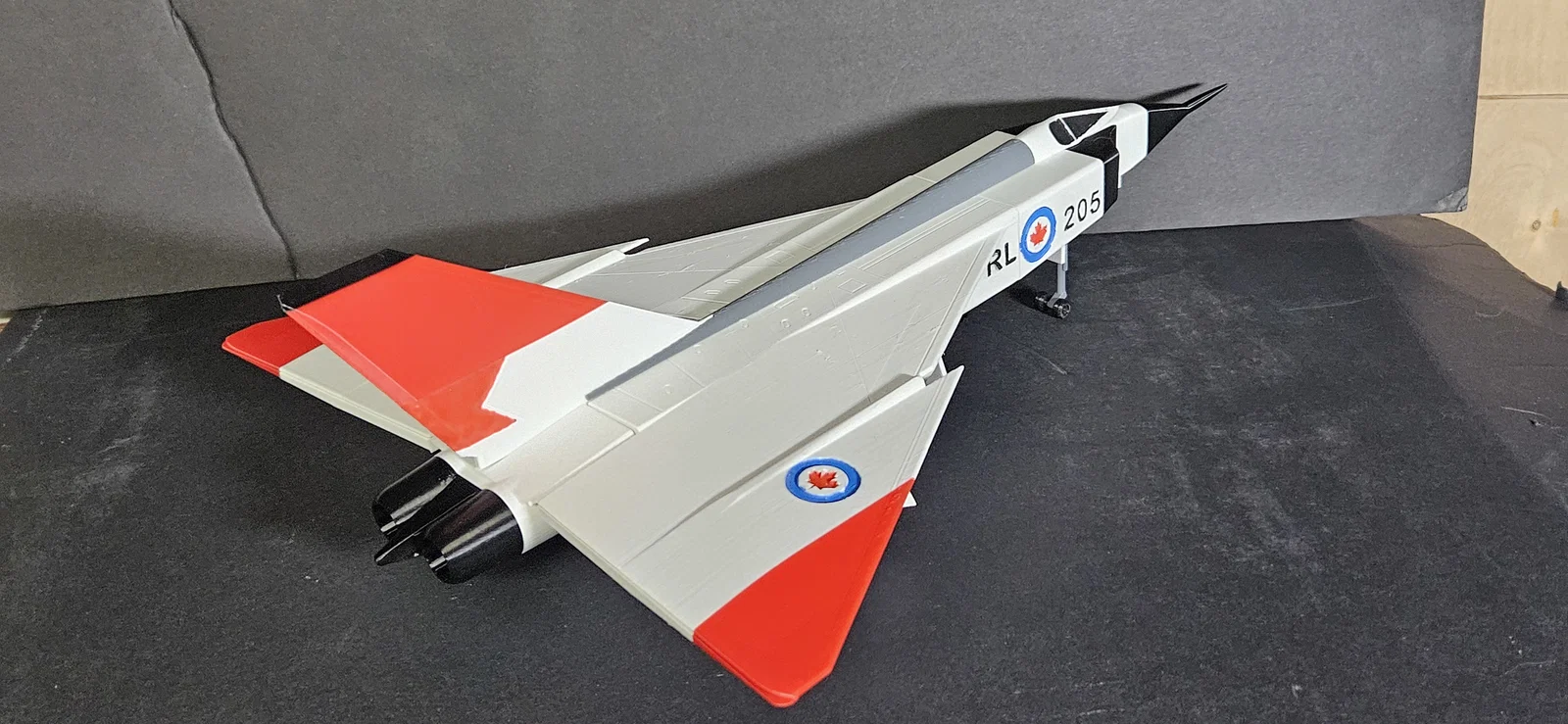

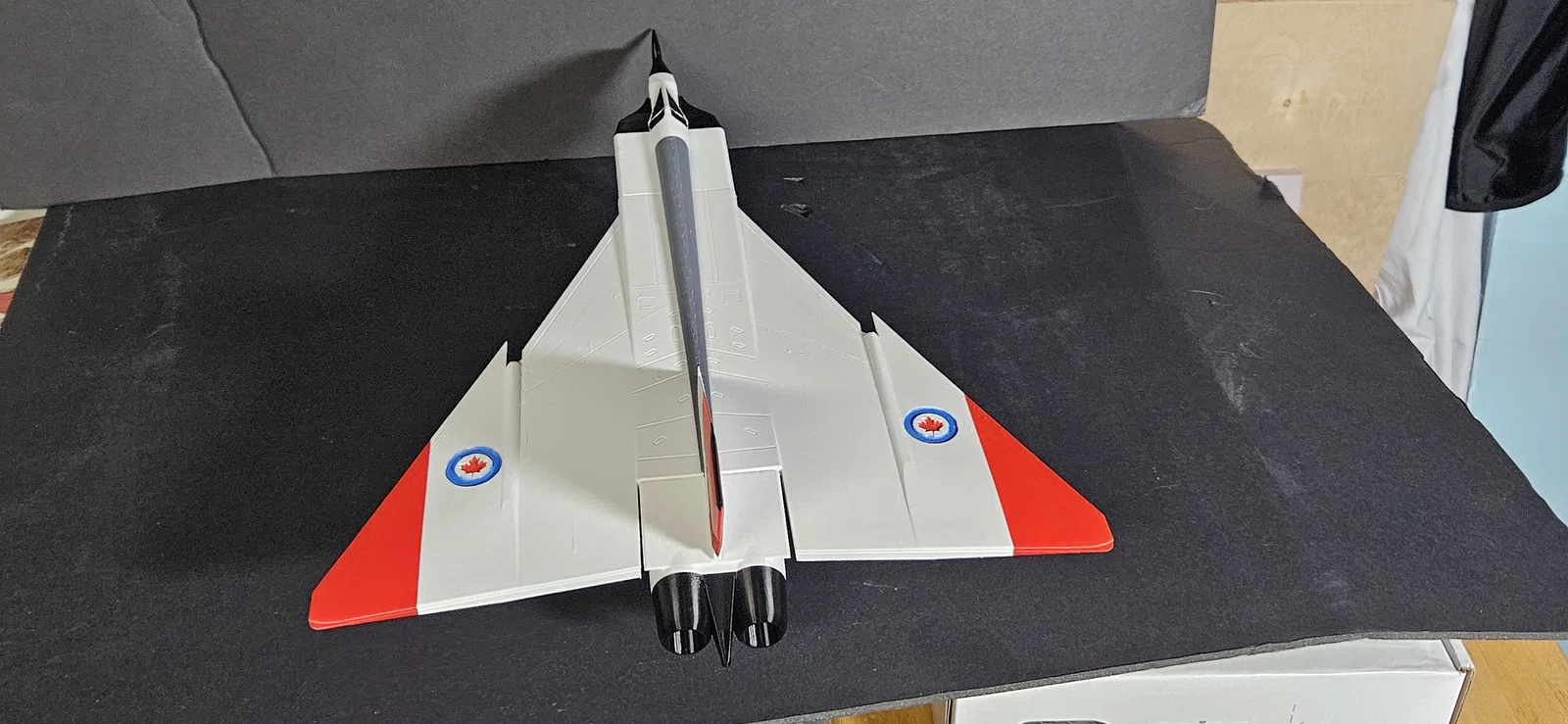

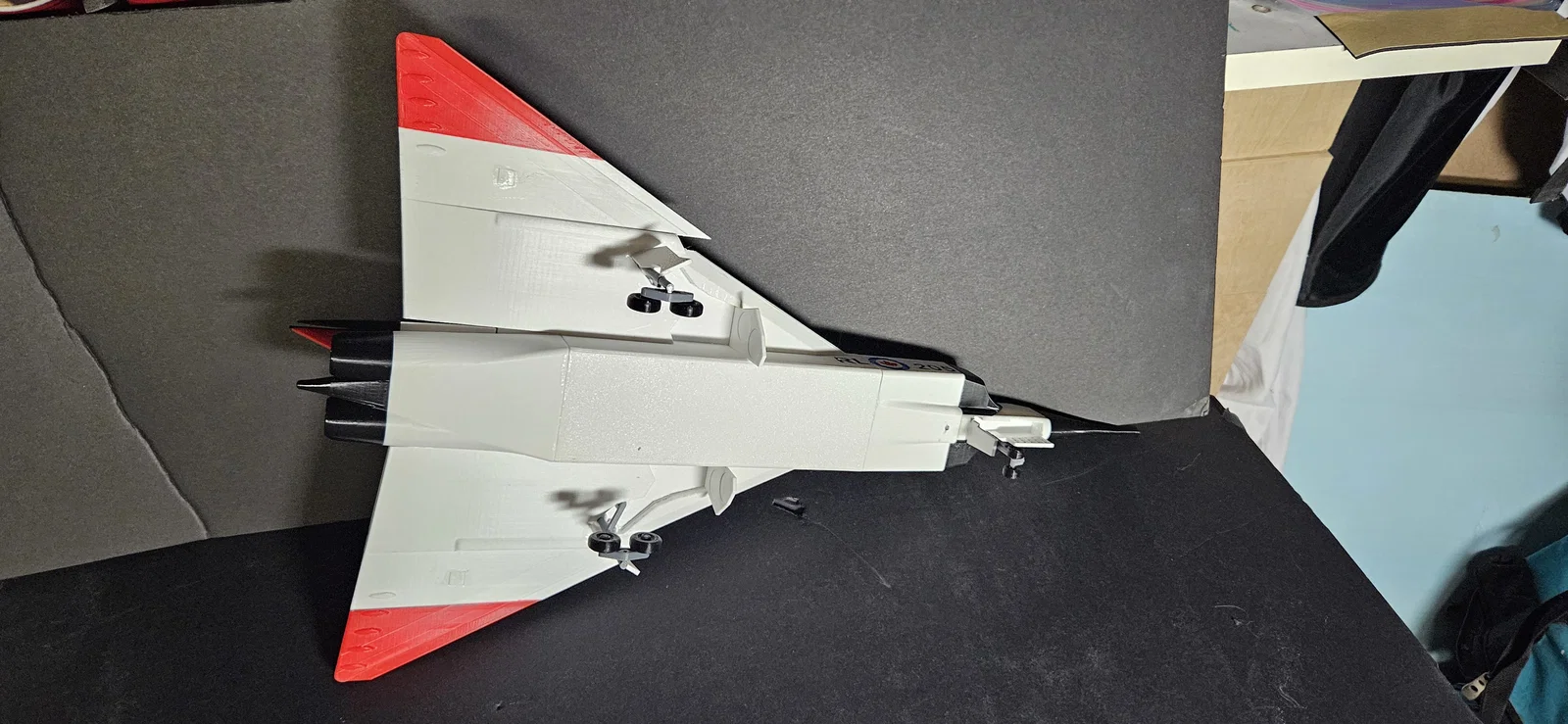

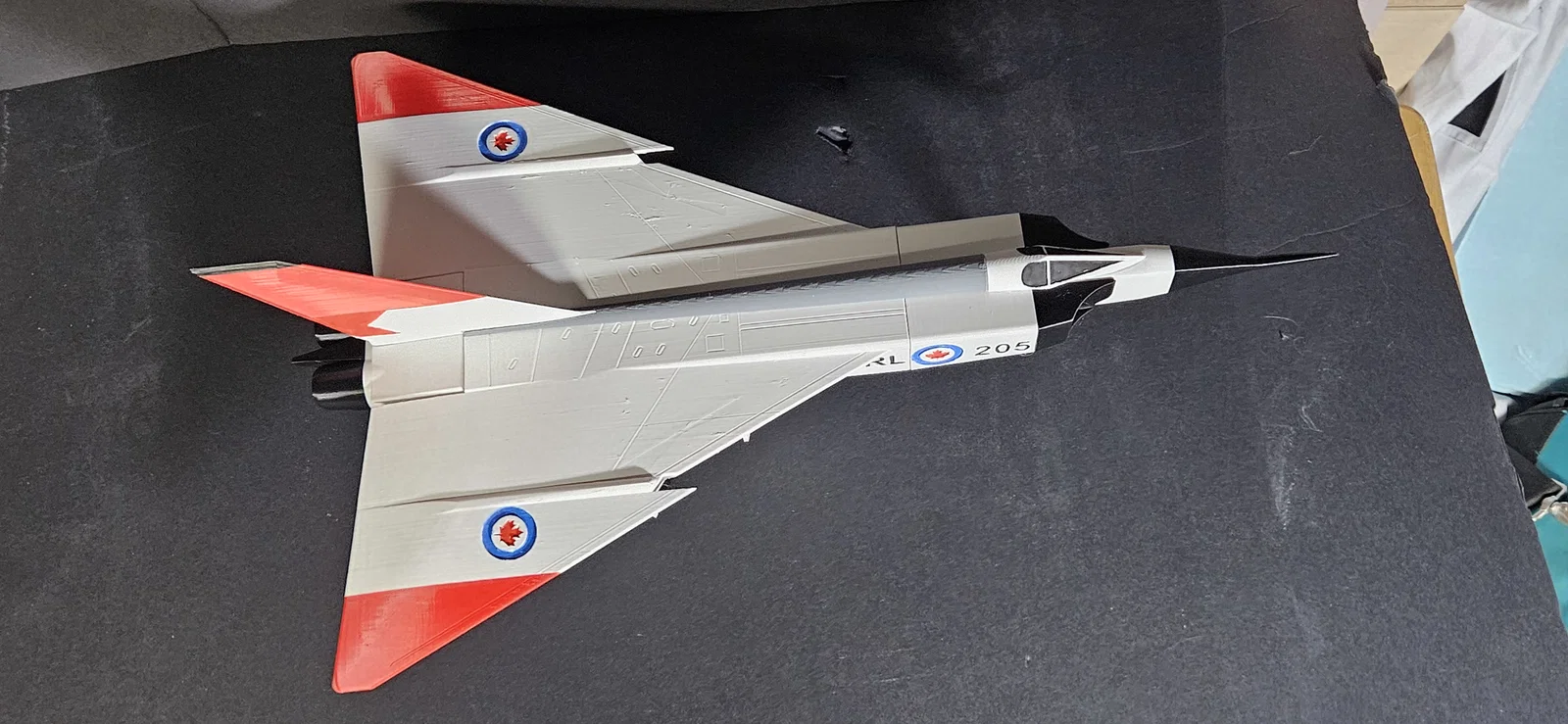

Tôi có sơn lại một chút, nhưng hầu hết màu sắc là nhờ đổi cuộn nhựa ở độ cao nhất định trong phần mềm cắt lớp (slicer). Mô hình hoàn thiện có kích thước 49cm.

LẮP RÁP

Khác với đa số các mẫu của @Martin, mô hình này yêu cầu phải dùng keo. Hãy thử lắp ráp toàn bộ trước khi dán keo nhé! Các ngàm và khớp nối tôi thiết kế chủ yếu để hỗ trợ căn chỉnh cho chính xác. Mặc dù các ngàm, khớp, trục và lỗ được thiết kế với dung sai rất khít, nhưng bạn vẫn nên cân nhắc dán keo một vài hoặc tất cả các chi tiết.

Tôi đã dành rất nhiều thời gian và công sức cho dự án này, vì vậy tôi rất mong bạn sẽ chia sẻ thành quả in của mình trong phần Make. Tôi cũng rất trân trọng mọi góp ý, dù là lời khen hay đề xuất cải tiến.

Chúc các bạn in vui vẻ nhé!
