Vỏ case và chân đế dạng snap-in cho RPi Zero và Zero 2W

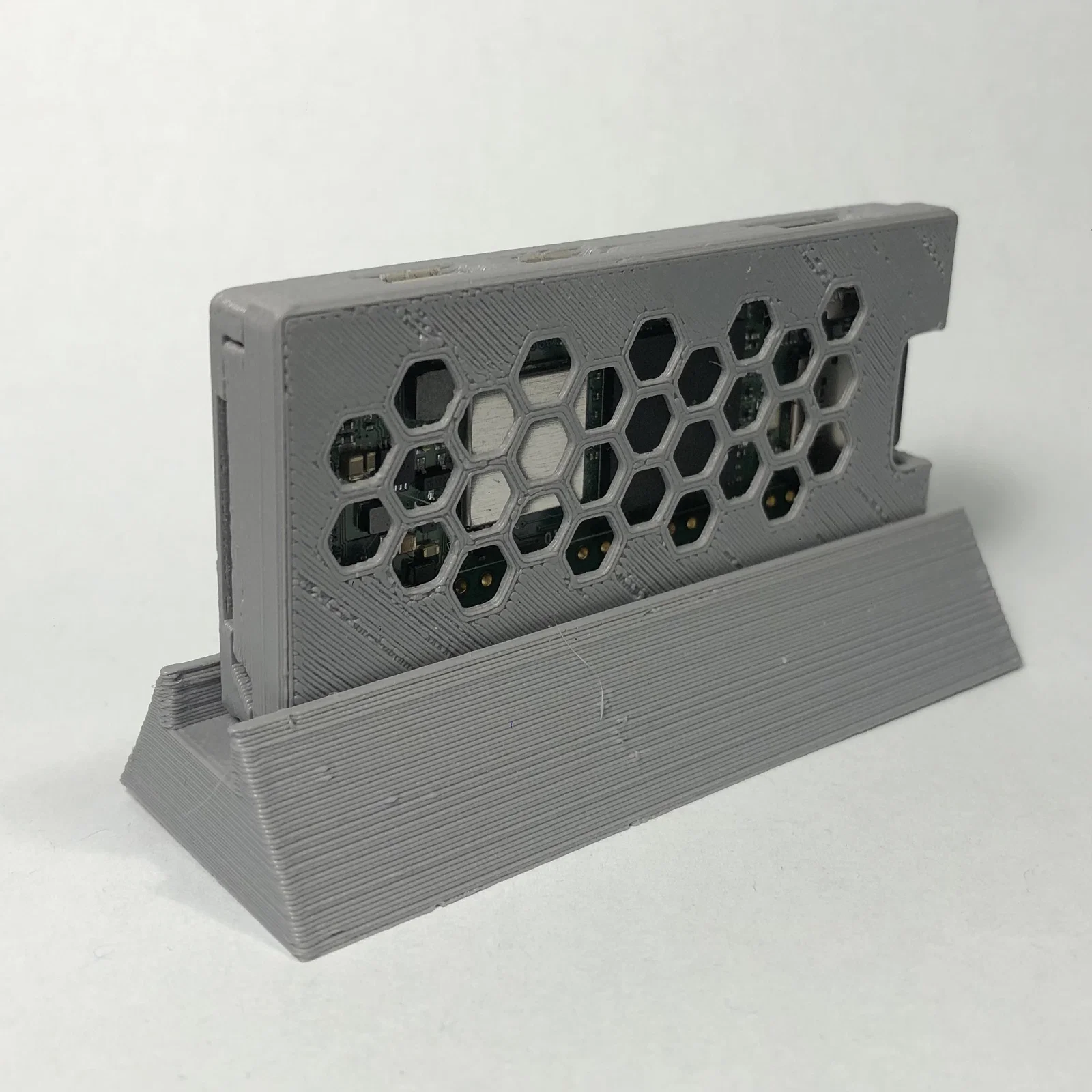

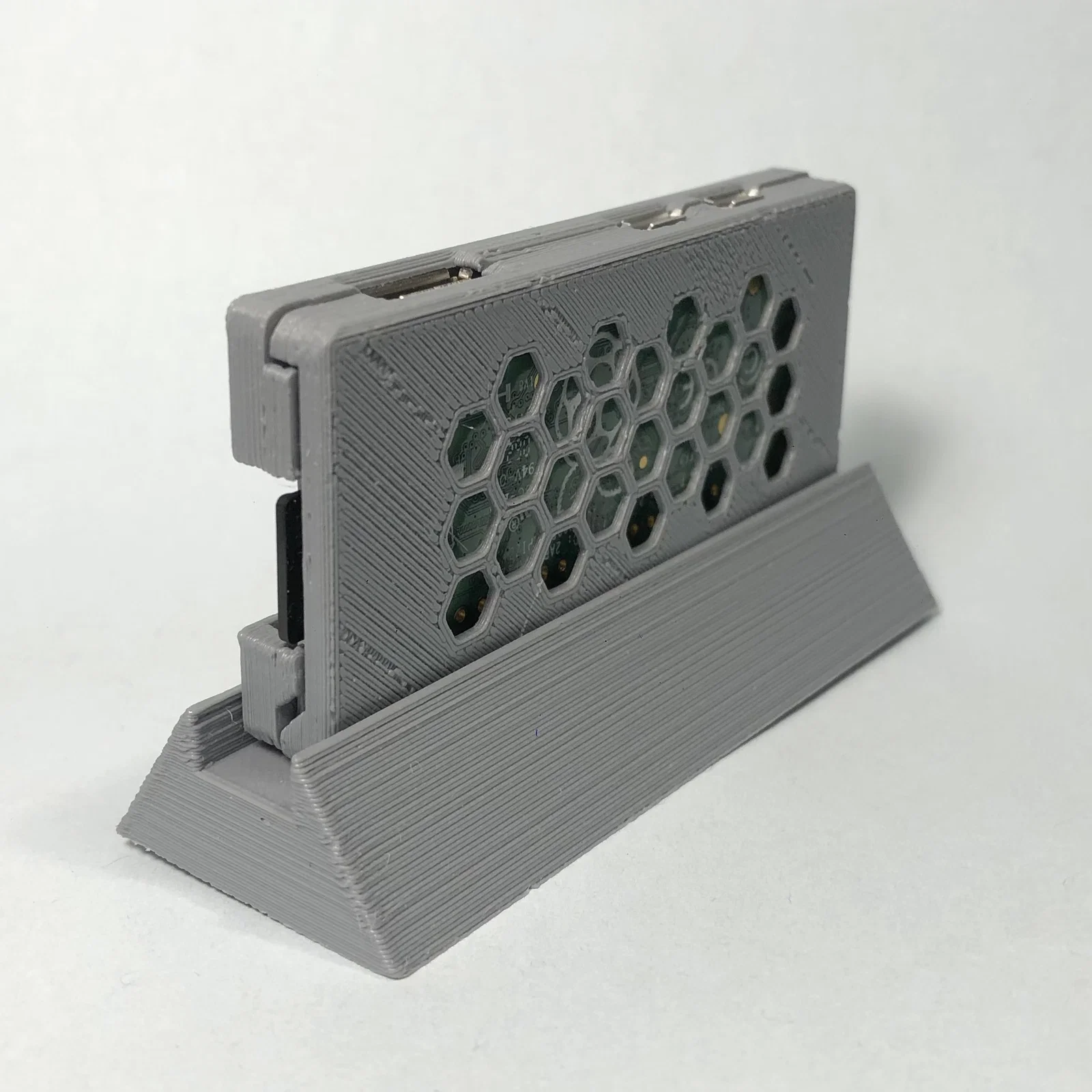

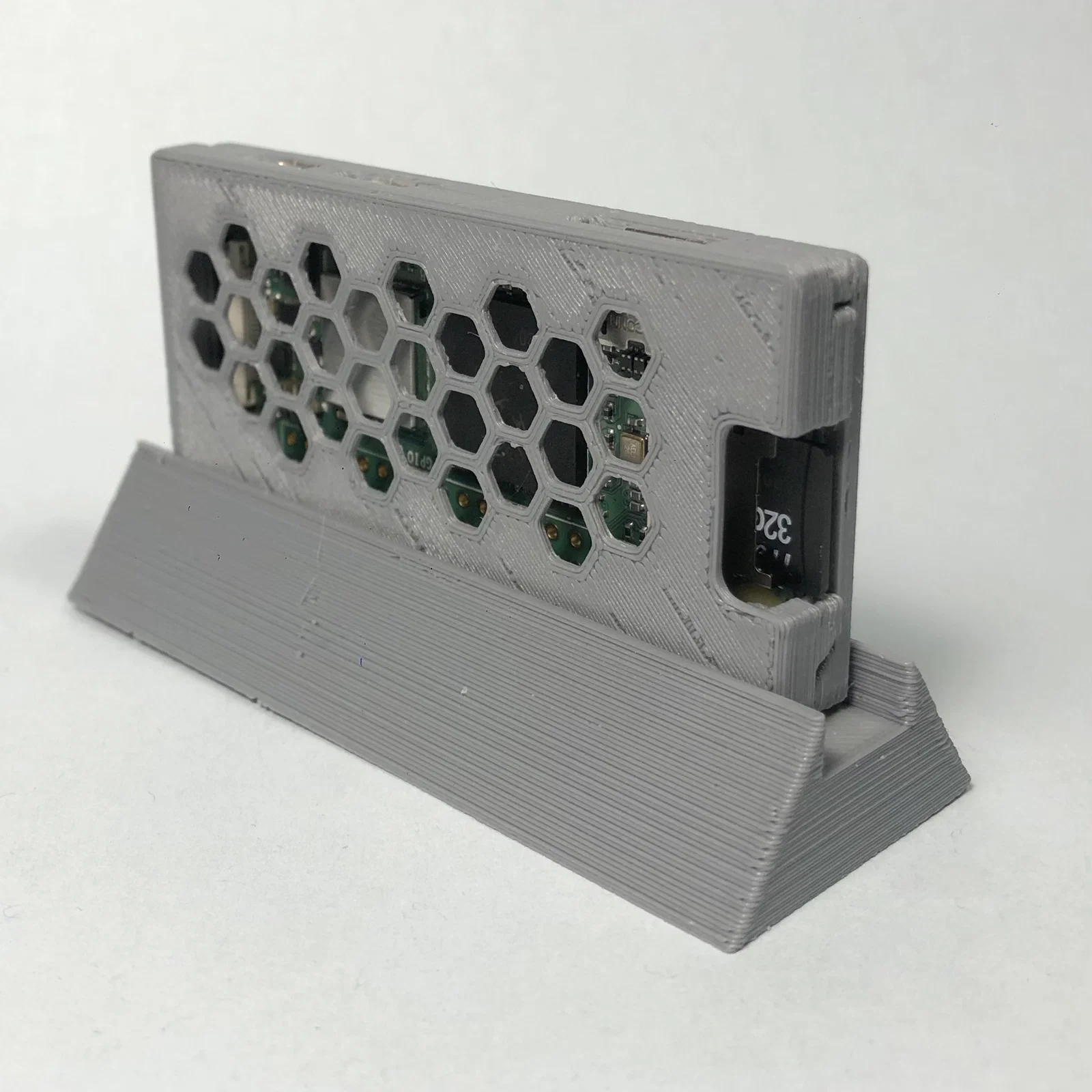

Thiết kế vỏ case dạng snap-in đi kèm chân đế cho Raspberry Pi Zero (W) và Zero 2 (W). Mẫu thiết kế được tối ưu hóa để dễ dàng lắp ráp, hỗ trợ tốt cho việc gắn camera và tản nhiệt, đảm bảo thiết bị của bạn vừa khít và chắc chắn.
Mô tả

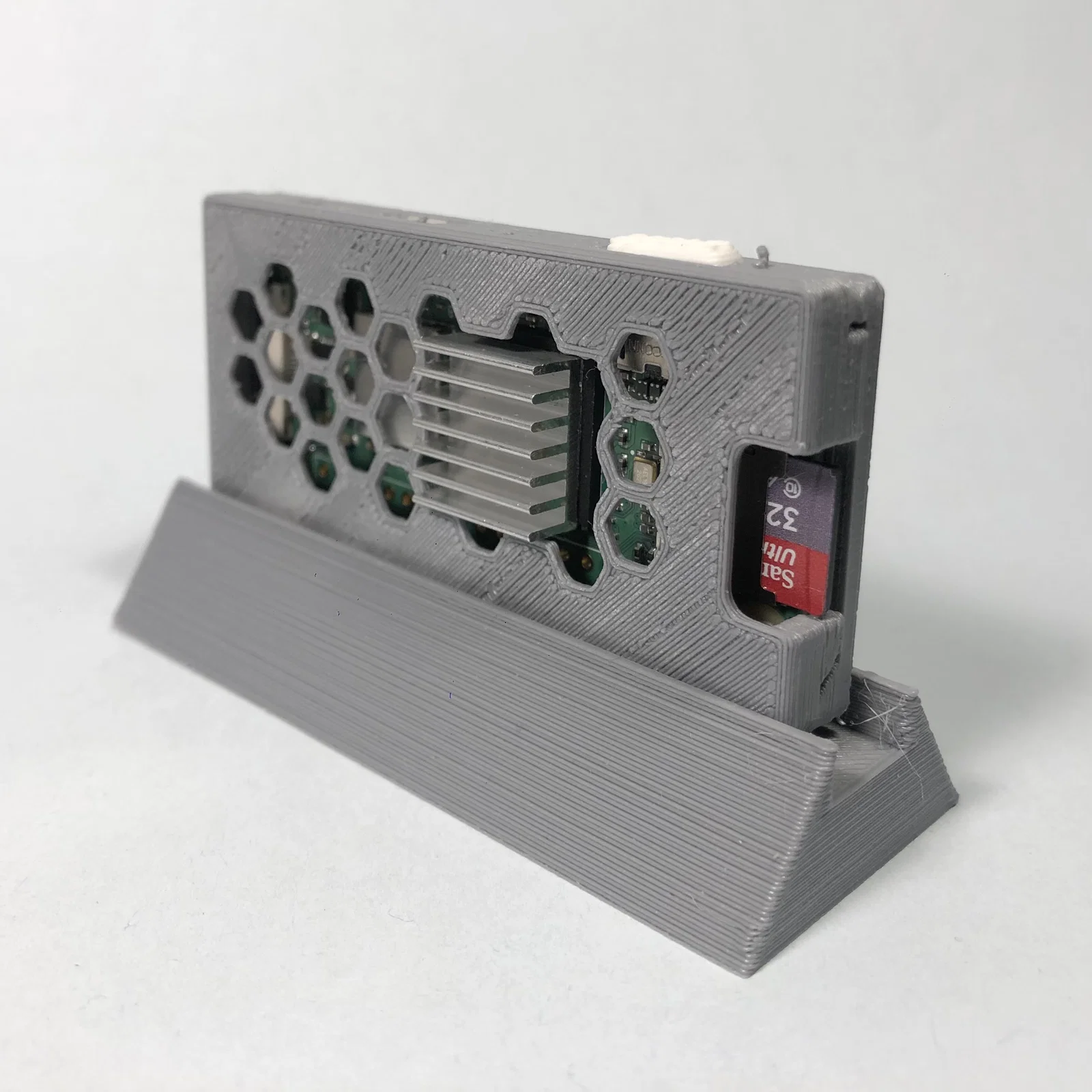

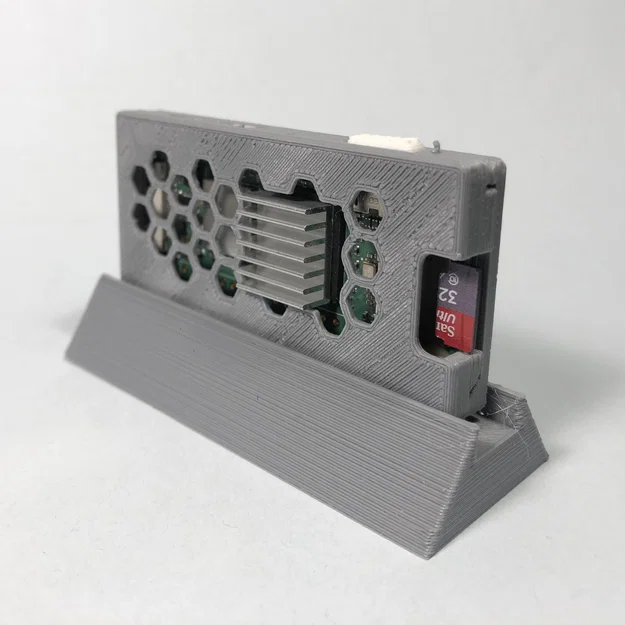

Cái vỏ case này dựa trên mẫu Raspberry Pi Zero W Snap-In Case là bản Remix của Bigjeffrey. Mình đã chỉnh sửa lại và thiết kế thêm một cái chân đế cho nó. Chân đế V1 sử dụng khớp nối ma sát (friction fitted), còn bản V2 thì mình chưa kịp test. Nếu bạn muốn gắn thêm tản nhiệt (heatsink), mình khuyên bạn nên lắp sau khi đã cho RPi vào trong vỏ case để tránh tình trạng khó đóng vỏ. Mình đã thử nghiệm với cả RPi Zero và Zero 2, cả hai đều lắp rất vừa vặn. Nếu bạn định dùng Camera Raspberry Pi (V. 1.3, V. 2 hoặc HQ) thì cũng sẽ dùng được bình thường, dù mình mới chỉ test thực tế trên bản V. 1.3 thôi. Khi in, mình để thông số chiều cao lớp in (layer height) là 0.3mm cho chân đế và 0.2mm cho vỏ case.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
File mô hình
