Simracing VoCore 6.8" DDU - Màn hình Dashboard chất lượng cao

Đã có bản thiết kế mới rồi đây New design is available!

Mình thấy mấy cái màn hình 5" hơi nhỏ so với nhu cầu nên quyết định lên hẳn loại 6.8". Do không tìm được nhiều mẫu ưng ý cho kích thước này nên mình tự tay thiết kế luôn, lấy cảm hứng từ các bản có sẵn. Mục tiêu của mình là tạo ra một mẫu DDU chất lượng cao, dễ in và dễ lắp ráp. Hiện tại thì DDU này cần dùng 2 cổng USB. Trong tương lai, mình muốn làm một cái PCB riêng để gộp lại còn 1 cổng USB thôi (bạn nào rành về khoản này thì liên hệ giúp mình với nhé, vì nó hơi quá tầm của mình một chút).

Giá đỡ được thiết kế cho Simagic Alpha Mini. Nếu anh em dùng wheelbase khác thì cứ gửi thông số cho mình, mình sẽ làm lại bracket cho. Giá đỡ cho phép hạ màn hình xuống thấp, sát ngay phía trên trục lái nếu anh em thích, hoặc nâng cao lên tùy nhu cầu.

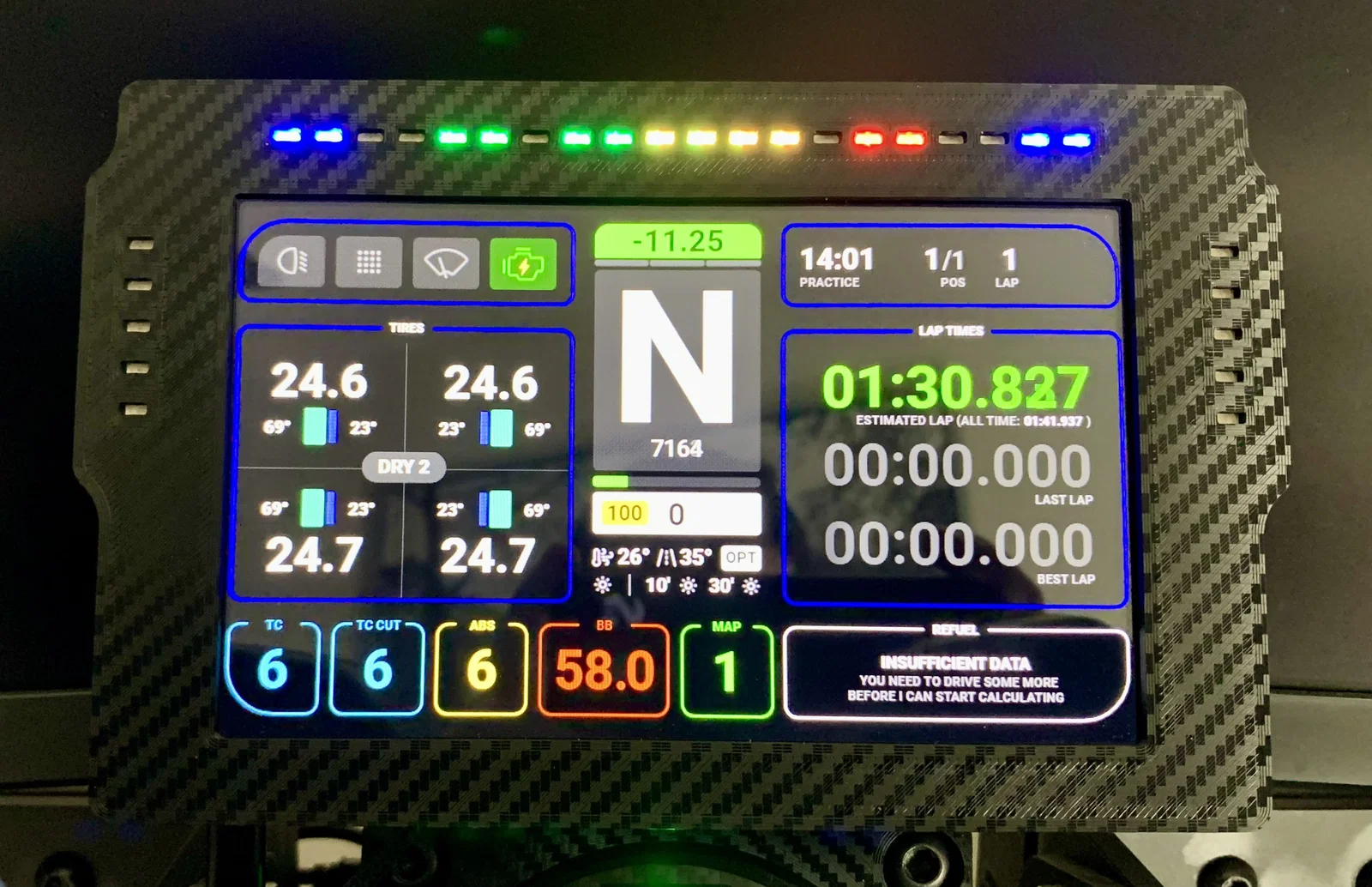

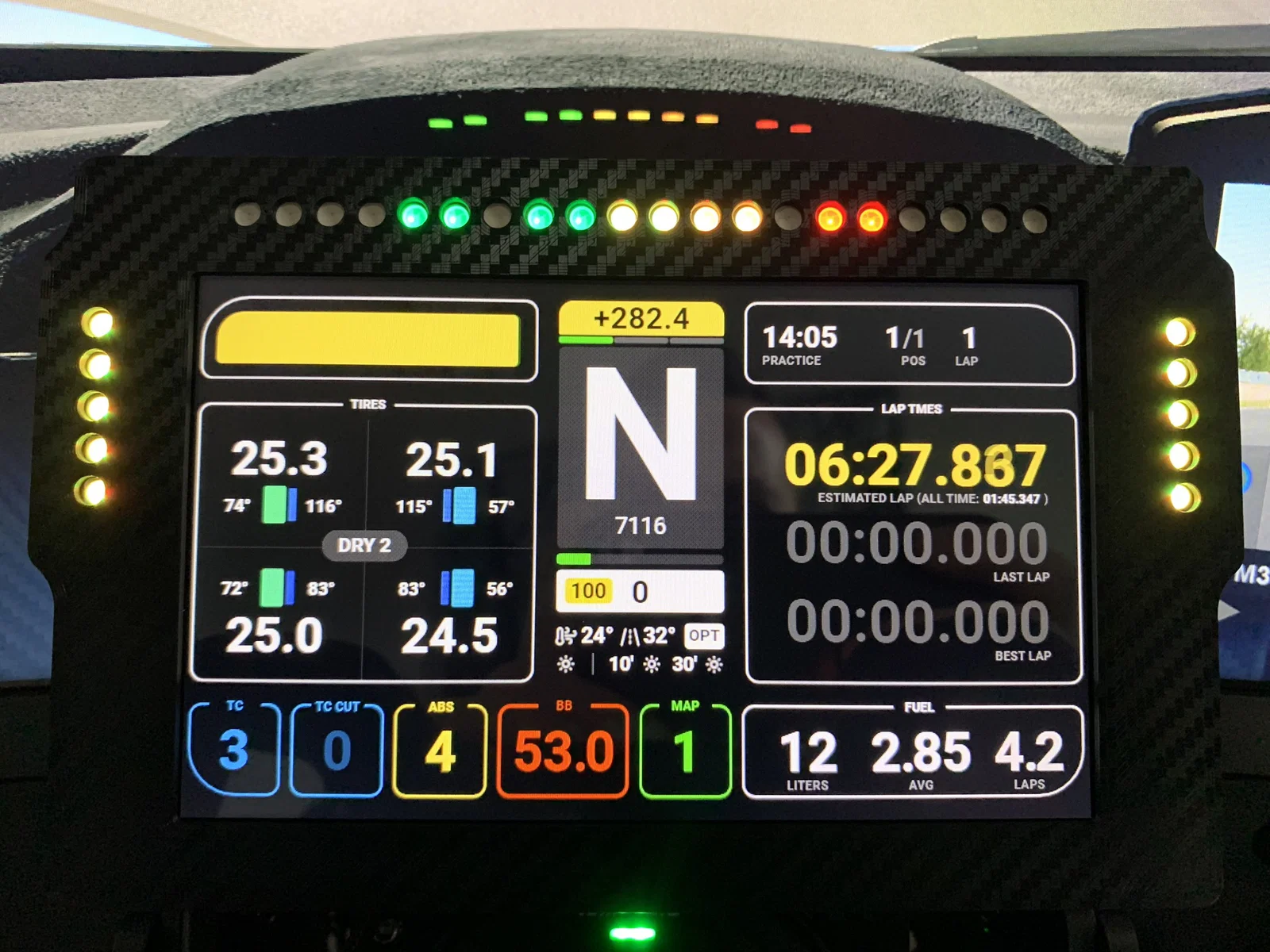

Phần màn hình và đèn LED có thể điều khiển qua SimHub hoặc phần mềm tương tự. Mình cực kỳ khuyến khích dùng Lovely Dashboard và các profile LED của Daniel Newman Racing (lúc viết bài này thì chưa có bản 5-20-5 nhưng anh ấy có hứa sẽ sớm ra mắt). Hãy ủng hộ các dự án này nếu bạn thấy chúng hữu ích nhé!

Danh sách linh kiện (BOM):

• M3 x D4.2 x L6.0 Thread Inserts (11 cái)
• M3 x 8mm Countersunk Head Screws (4 cái - Cho vỏ hộp)
• M3 x 8mm Button Head Screws (3 cái - Cho giá đỡ Arduino)
• M3 x 8mm Thumb Screws (4 cái - Cho giá đỡ DDU)
• Màn hình VoCore 6.8"
• Arduino Nano
• Dải LED WS2812B (1m 144 IP30)
• Cáp Micro USB
• Cáp Mini USB
• Dây điện 24 AWG
• Băng dính 2 mặt 3M
• Miếng dán giả vân carbon (tùy chọn)
• Ốc M8 x 12mm (2 cái - tùy wheelbase của bạn)

In ấn:

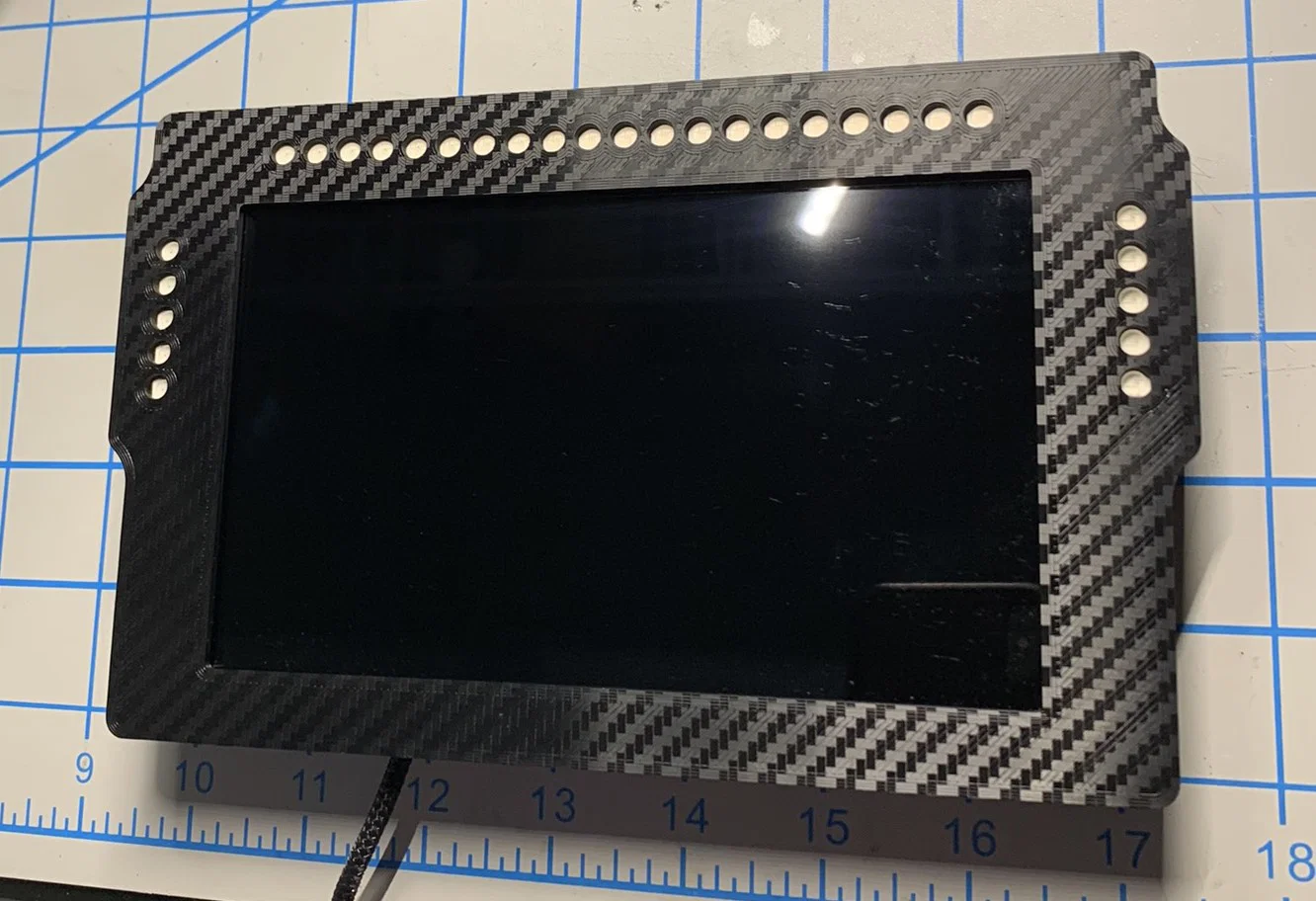

Lưu ý: Mình dùng miếng dán giả carbon để trang trí mặt trước và sau cho đẹp.

Chất liệu: PLA hoặc nhựa tốt hơn cho vỏ, TPU cho ron màn hình (tùy chọn) Chiều cao lớp in: 0.2mm Wall loops: 4 Top shell: 4 Bottom shell: 4 Infill: 60% Infill pattern: Gyroid Supports: Chỉ cần cho các lỗ bắt vít âm trên giá đỡ và lỗ đi dây bên hông hộp trước.

Lắp ráp:

1. Dùng mỏ hàn nhiệt để gắn 11 ốc ren (threaded inserts) vào vỏ sau.
2. Cắt dải LED thành 3 đoạn: 2 đoạn 5 LED và 1 đoạn 20 LED.
3. Hàn nối các đoạn LED bằng dây 24 AWG (đảm bảo mũi tên trên mạch chỉ hướng ra xa Arduino).
4. Hàn Arduino Nano vào dải LED (dùng chân VIN, GND, D6).
5. Dán LED lên bệ đỡ (nhớ căn theo mũi tên chỉ dẫn).
6. Vặn ốc M3 x 8mm để cố định nắp che Arduino.
7. Ốp thử vỏ trước xem LED có khớp với lỗ không, sau đó tháo ra.
8. Dán cáp màn hình VoCore cố định vào mặt sau màn hình bằng băng dính 2 mặt.
9. Luồn cáp USB qua lỗ bên phải, kẹp chặt để chống giật cáp.
10. Cắm màn hình cẩn thận và đặt vào các giá đỡ.
11. Tùy chọn: Dán ron TPU vào mặt trong vỏ trước (nếu thấy cần).
12. Ốp vỏ trước vào vỏ sau, dùng 4 ốc M3 x 8mm để cố định.
13. Gắn giá đỡ bằng 4 ốc vặn tay, chưa cần siết chặt vội để còn căn chỉnh.
14. Gắn giá đỡ vào wheelbase bằng ốc M8.
15. Căn chỉnh chiều cao ưng ý rồi siết chặt ốc.

Cài đặt SimHub:

SimHub sẽ tự nhận diện màn hình. Bạn chỉ cần vào tab thiết bị, chọn dashboard yêu thích và tinh chỉnh (nhớ lật ngược màn hình trong cài đặt).

Với LED, dùng công cụ đi kèm để flash Arduino. Nhớ chọn đúng cổng COM. Sau đó vào tab LED RGB trong SimHub để cấu hình. Anh em cứ thử trải nghiệm các profile của Daniel Newman Racing nhé, nhìn cực chất luôn.

Chúc anh em lắp ráp vui vẻ và nhớ phản hồi cho mình biết nhé!

Edit 1: Đã thêm mặt nạ (faceplate) với lỗ LED hình chữ nhật. Edit 2: Đã thêm mount cho Simucube. Edit 3: Đã thêm mount cho Fanatec CSL DD.
