Bản lề bánh răng Print in Place - Lỗ bắt vít âm (Countersunk Holes)
Bản phối lại từ thiết kế gốc, được bổ sung các lỗ bắt vít âm giúp bạn dễ dàng lắp đặt bằng ốc vít gỗ. Thiết kế này phân bổ lực kẹp đều hơn và đã được tinh chỉnh để cải thiện chất lượng bề mặt in so với mẫu ban đầu.
Mô tả
Mình rất thích thiết kế mà @ESoderberg đã tạo ra, tuy nhiên mình muốn sử dụng những bản lề này với ốc vít gỗ. Vì vậy, mình cần các lỗ bắt vít phù hợp với đầu ốc vít âm (countersunk) thay vì các kiểu đầu ốc trụ (cap/button head). Những loại ốc này rất phổ biến khi dùng với ốc vít tự khoan trong nghề mộc, và chúng không khớp tốt với các lỗ bắt vít phẳng thông thường.
Ngoài ra, chỉnh sửa này giúp phân bổ lực kẹp đều hơn, nhờ đó bạn sẽ ít gặp rủi ro làm nứt chi tiết do siết ốc quá tay. Trong lúc làm, mình cũng đã sửa một lỗi nghiêng 5° kỳ lạ ở mẫu gốc, vốn khiến chi tiết in ra bị hiện tượng các lớp in như bậc thang. Mình không rõ lý do tại sao lỗi đó lại có trong mẫu gốc, nhưng...

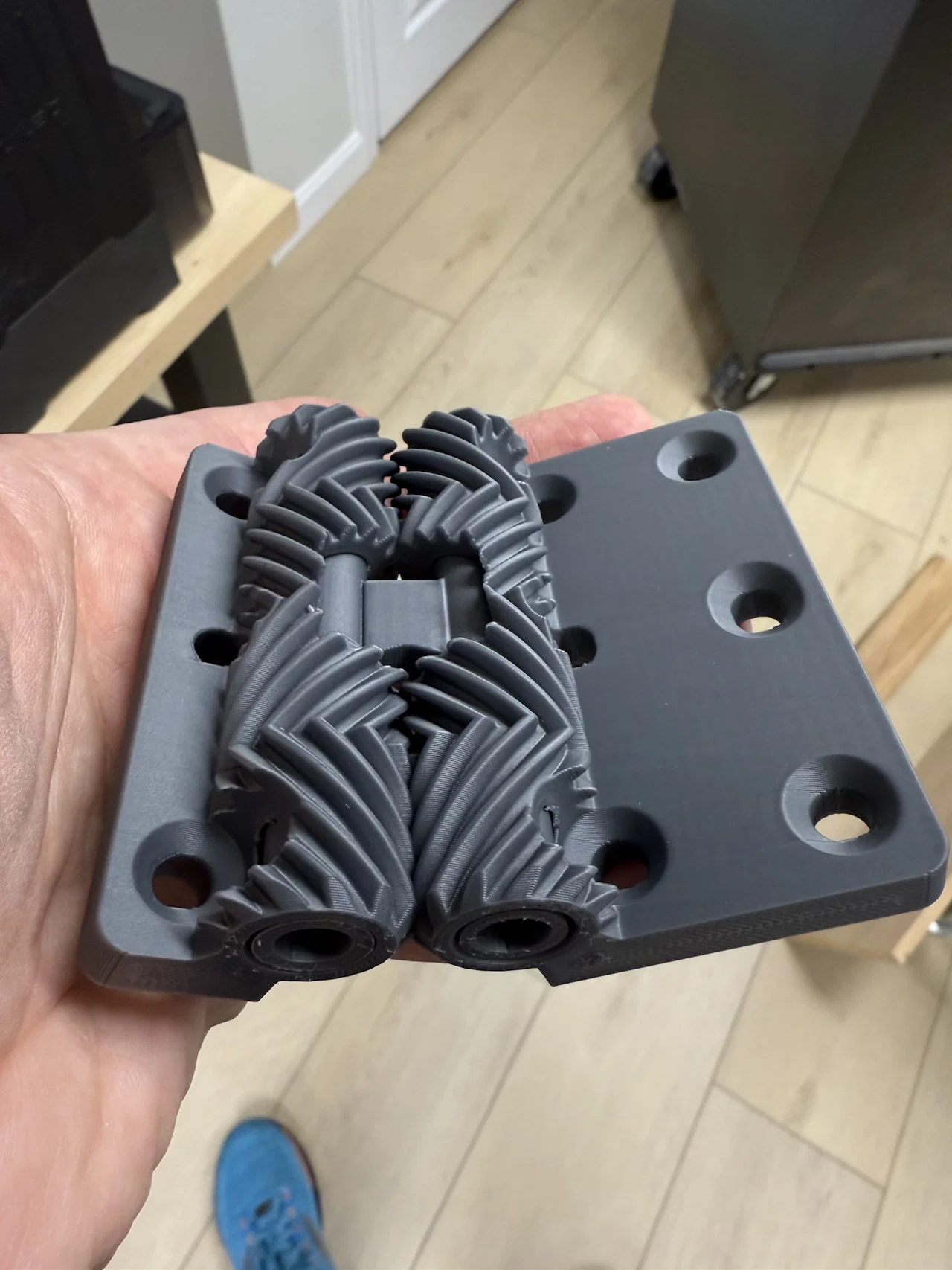

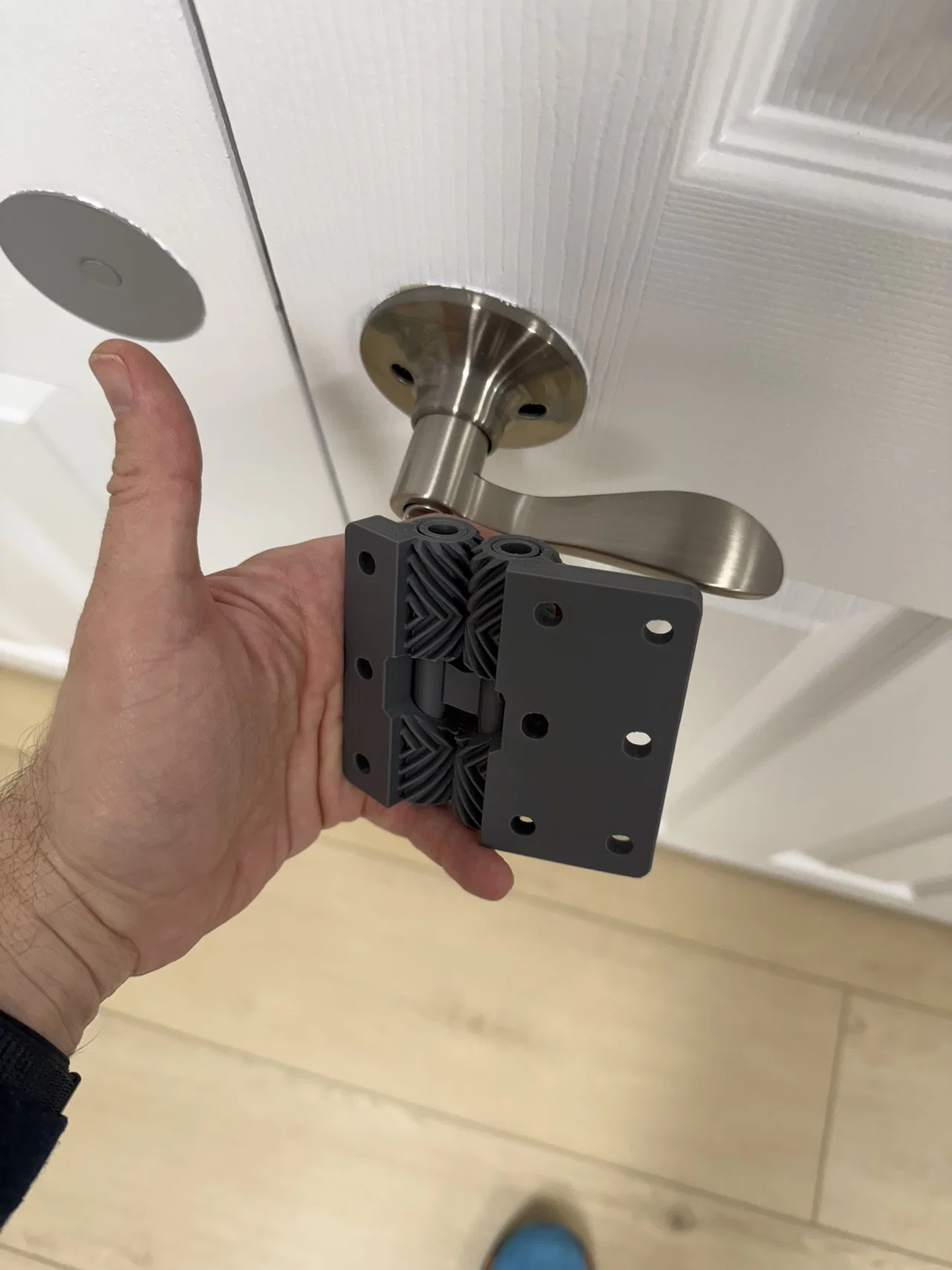

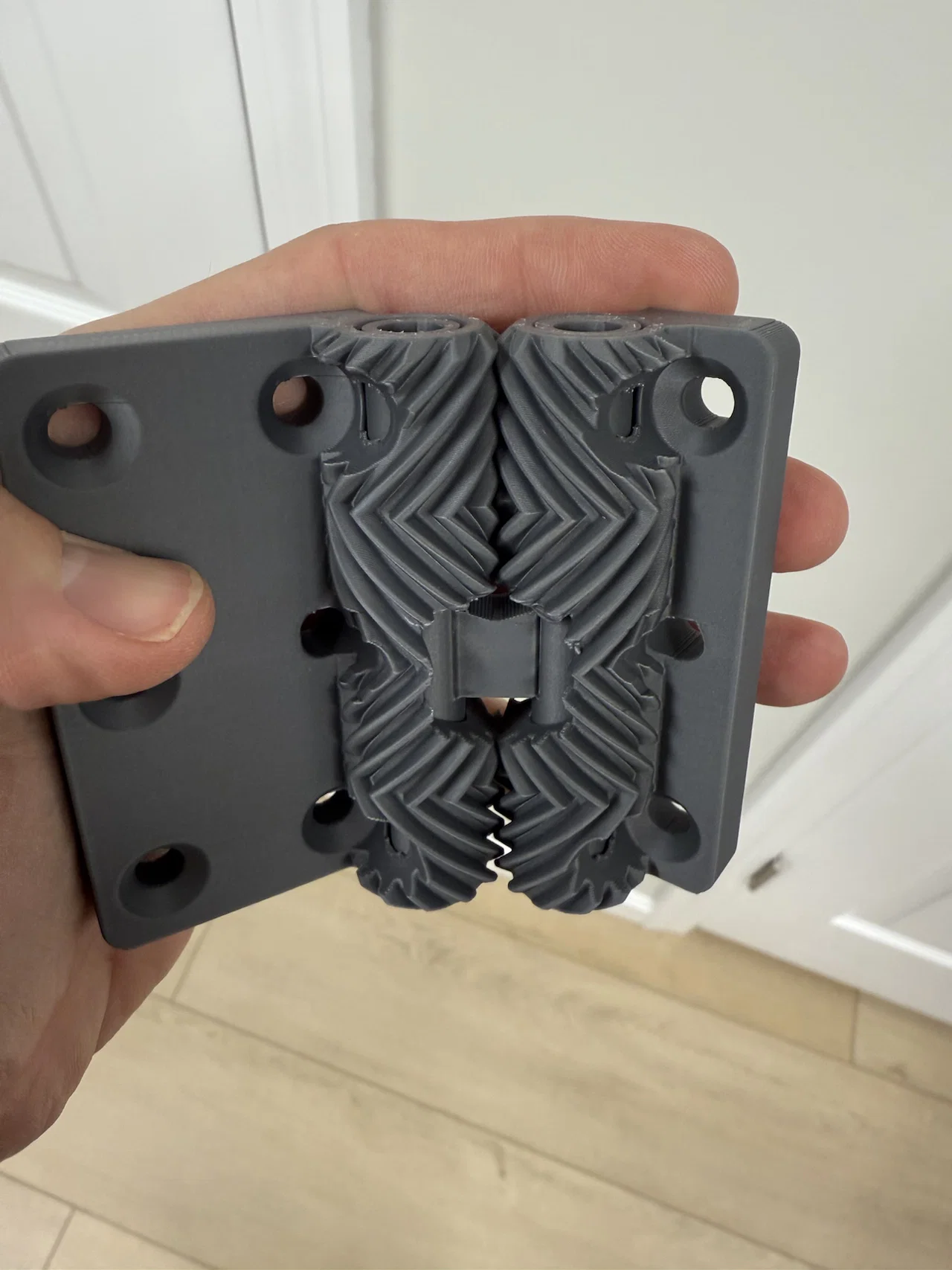

Hy vọng mẫu này sẽ hữu ích cho mọi người. Trong hình mình in bằng Overture PLA Pro với chiều cao lớp in 0.16. Lưu ý rằng bạn có thể cần thêm brim, keo dán hoặc các “miếng đệm tai chuột” ở lớp đầu tiên để đảm bảo chi tiết bám chắc trên bàn in và không bị bung ra sớm :). Hãy chắc chắn rằng bạn in đúng chiều với phần “mái” nghiêng của các bánh răng hướng lên trên, tránh xa mặt bàn in như hình dưới đây:
Đã bao gồm file 3MF và STEP cho các chỉnh sửa của mình.
