Ống dẫn gió cho quạt buồng/bàn in FlashForge 5M Pro

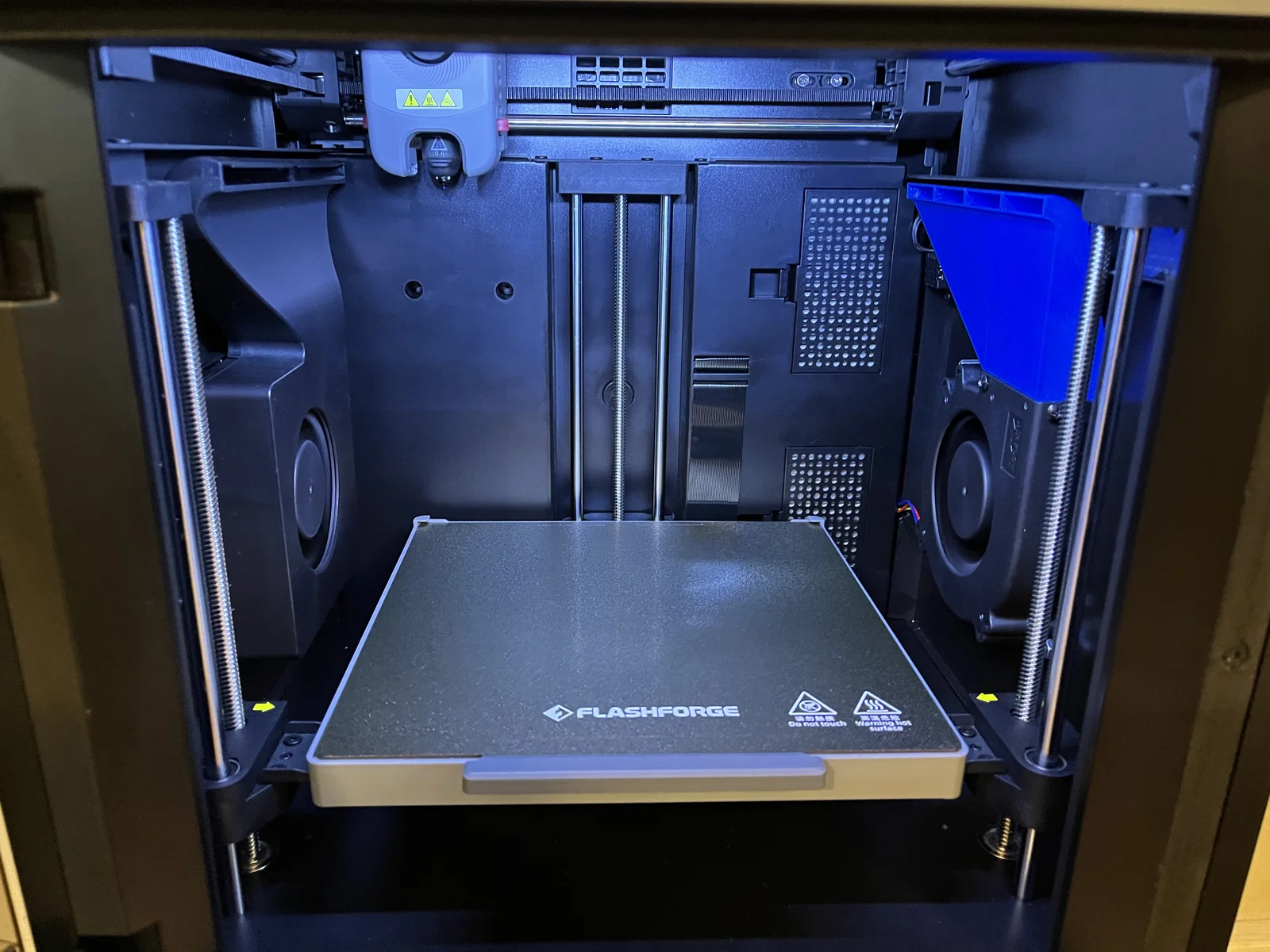

Tôi tạo ra thiết kế này để khắc phục tình trạng phần bên phải của bản in trông không được sắc nét bằng bên trái khi in các chi tiết nhô ra (overhang). Cụ thể, các mẫu 3DBenchy của tôi hay bị cong vênh hoặc chảy một chút ở phần mũi tàu, nhưng CHỈ khi quay phần mũi tàu sang bên phải. Vì vậy, tôi quyết định lắp thêm quạt buồng/quạt tản nhiệt bàn in thứ hai ở phía bên phải và đấu nối song song với quạt bên TRÁI hiện có (chỉ cần nối vào dây ĐỎ/ĐEN/XANH DƯƠNG, còn dây VÀNG cảm biến tốc độ thì để trống vì tín hiệu từ quạt bên trái là đủ dùng).

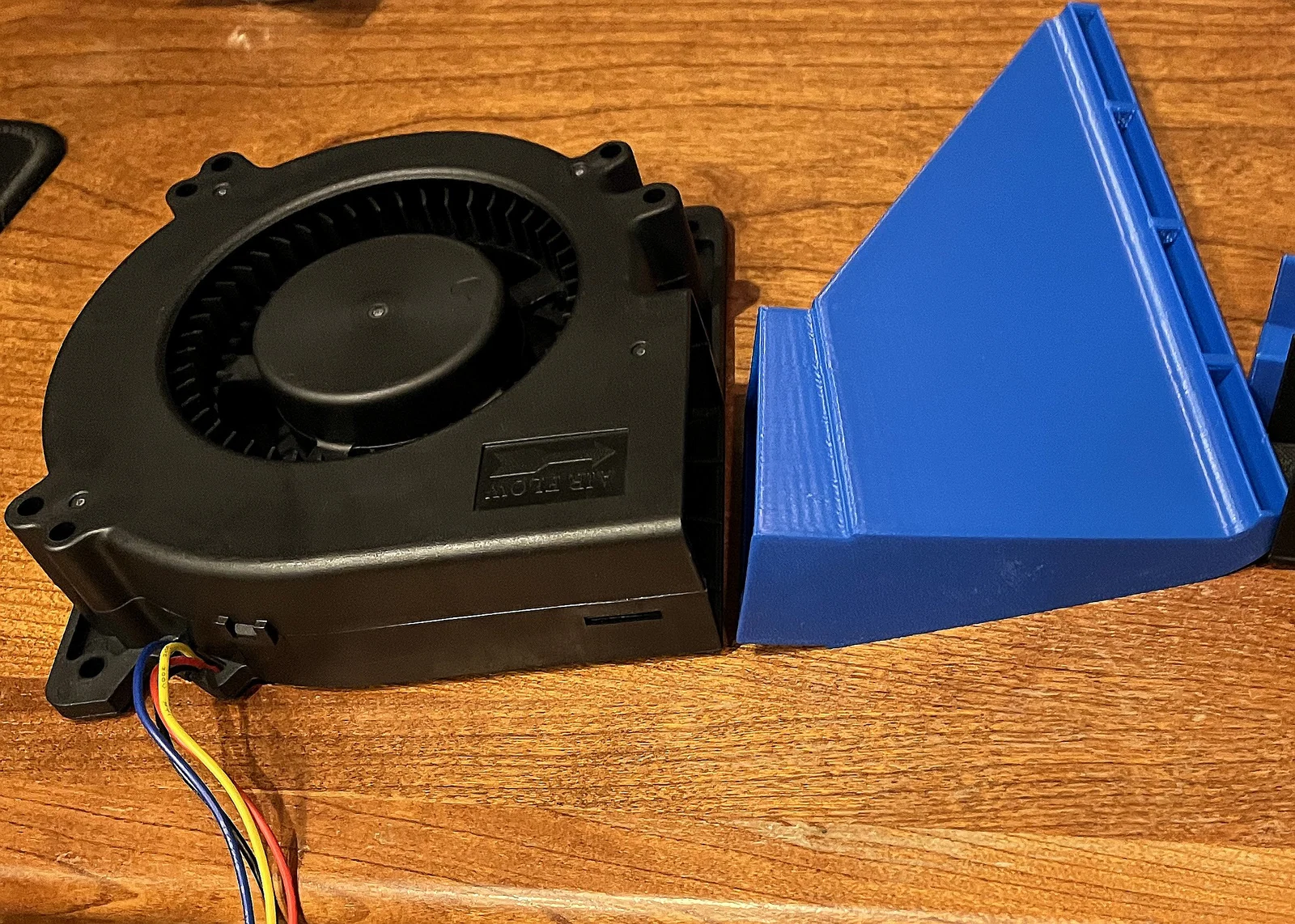

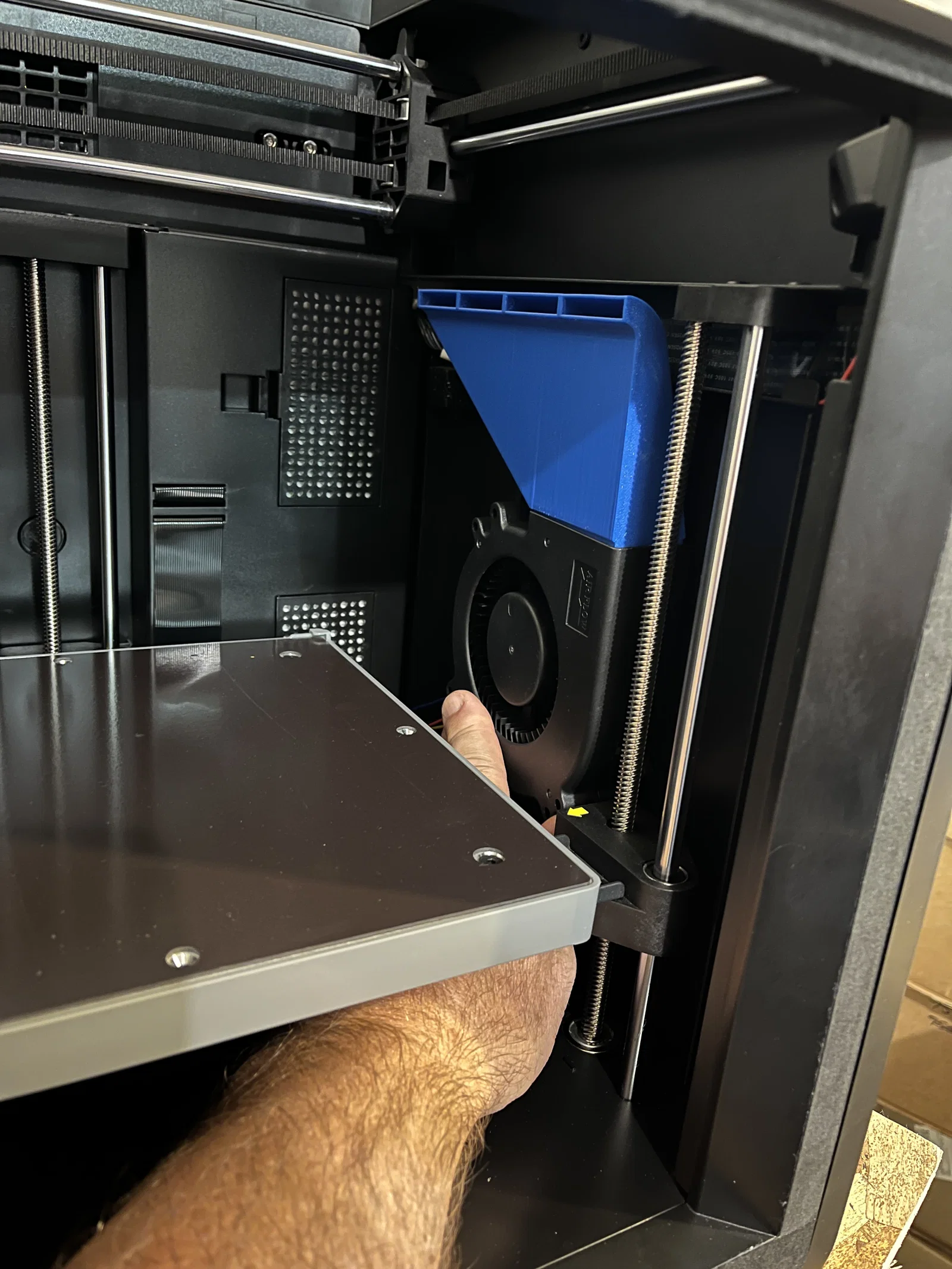

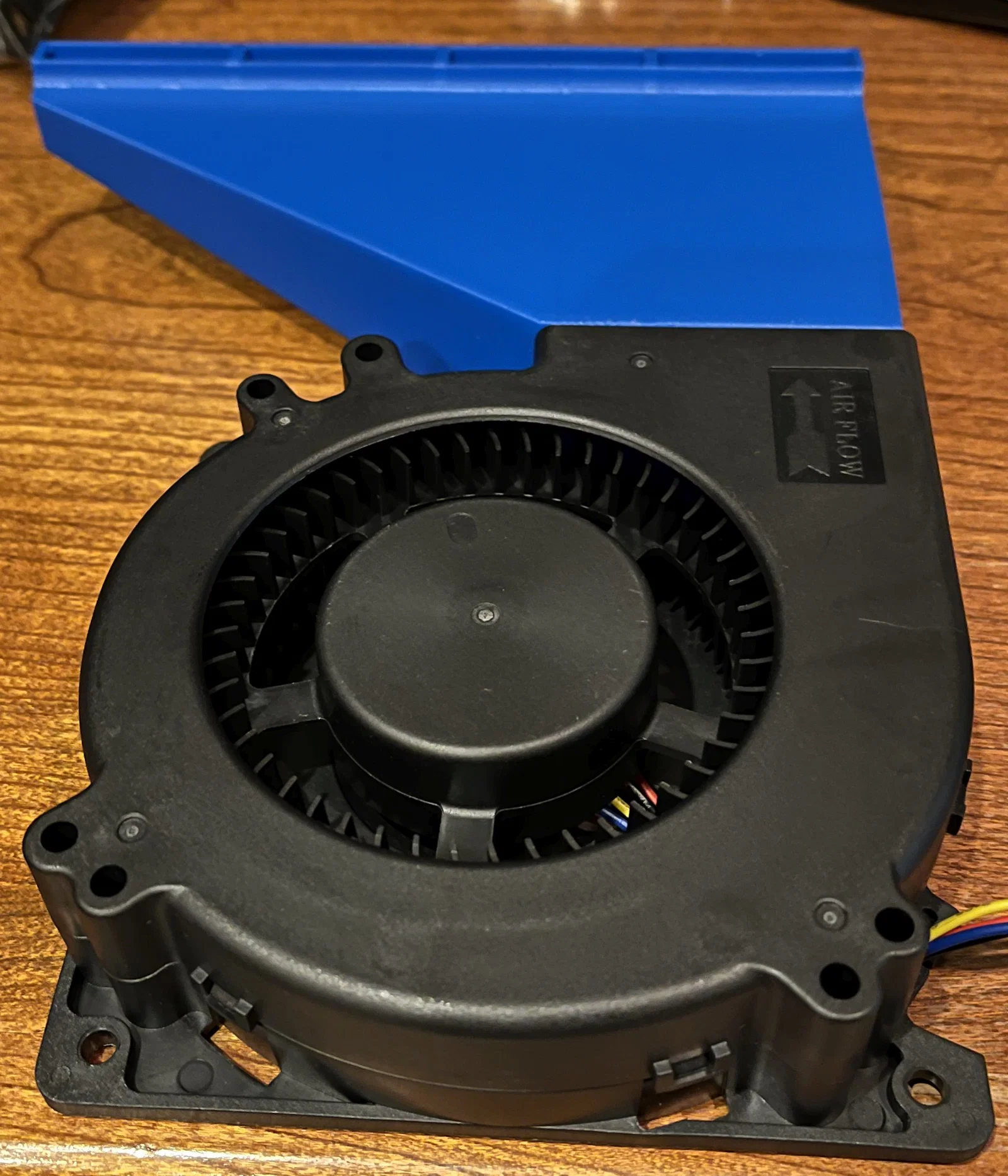

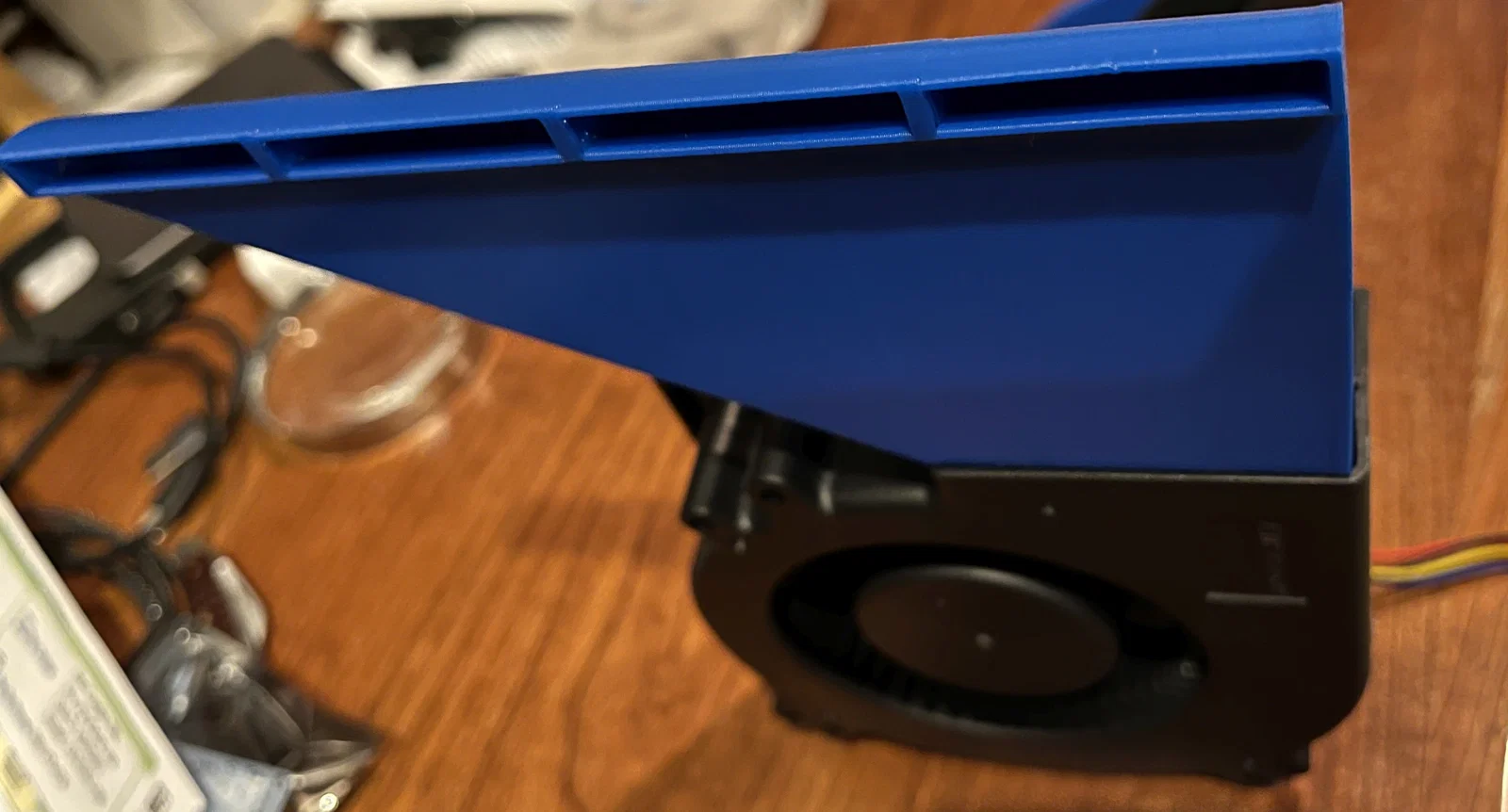

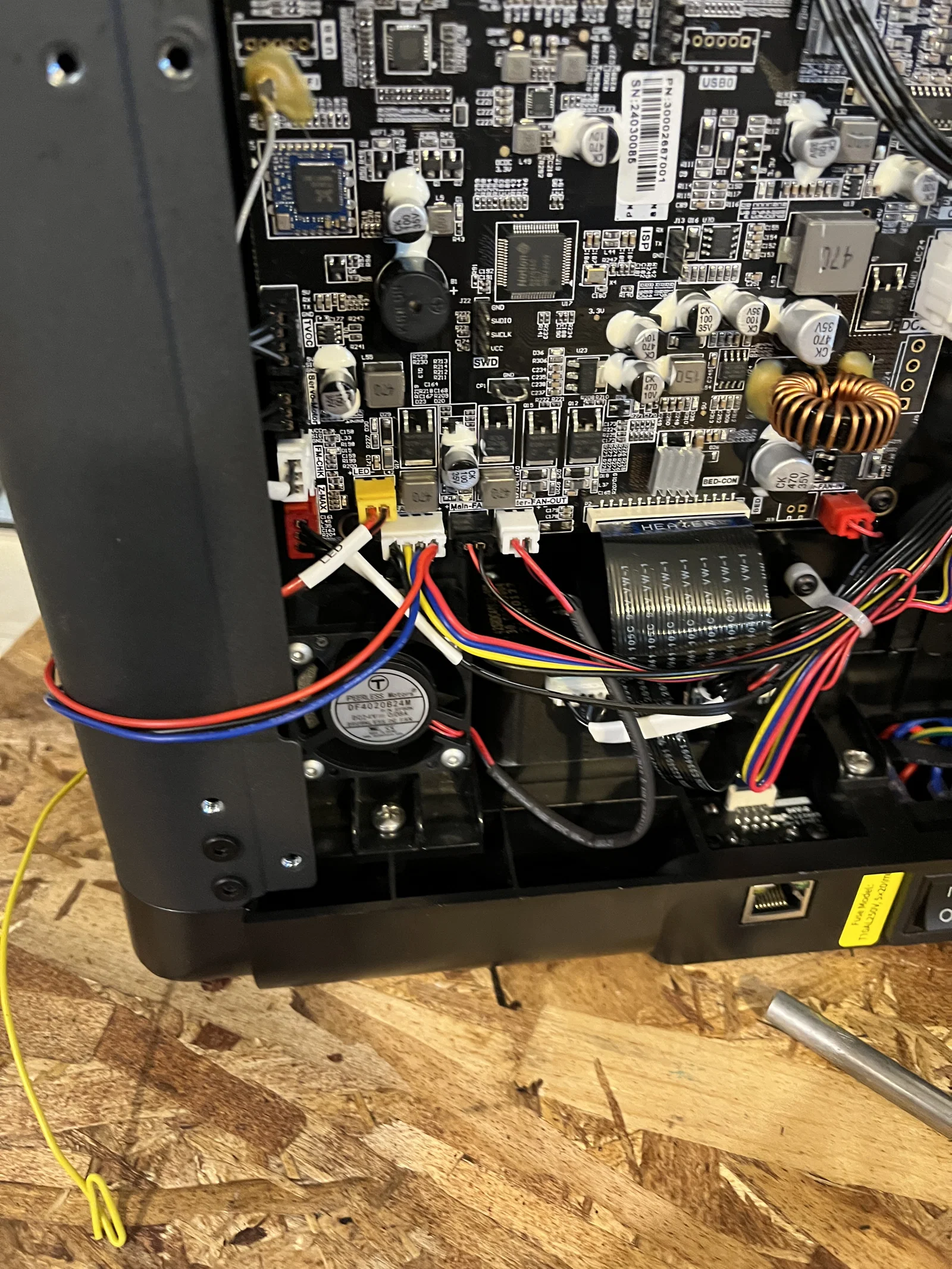

Thiết kế này tối ưu nhất khi dùng với quạt GDSTime Brushless DC Model GDB1232, loại có điều khiển 4 dây với miệng gió 57x28mm, vừa vặn khoảng trống giữa cảm biến vị trí home và ốc trục Z. Việc tháo tấm che bên phải trên dòng Pro hơi phiền phức một chút, nhưng sau khi tháo ra, bạn chỉ cần khoan lỗ để gắn quạt, sau đó rút các chân cắm từ quạt bên trái ra, hàn các dây ĐỎ/ĐEN/XANH DƯƠNG của quạt mới vào đó rồi quấn gọn dây vàng lại (chúng ta không cần dùng đến nó).

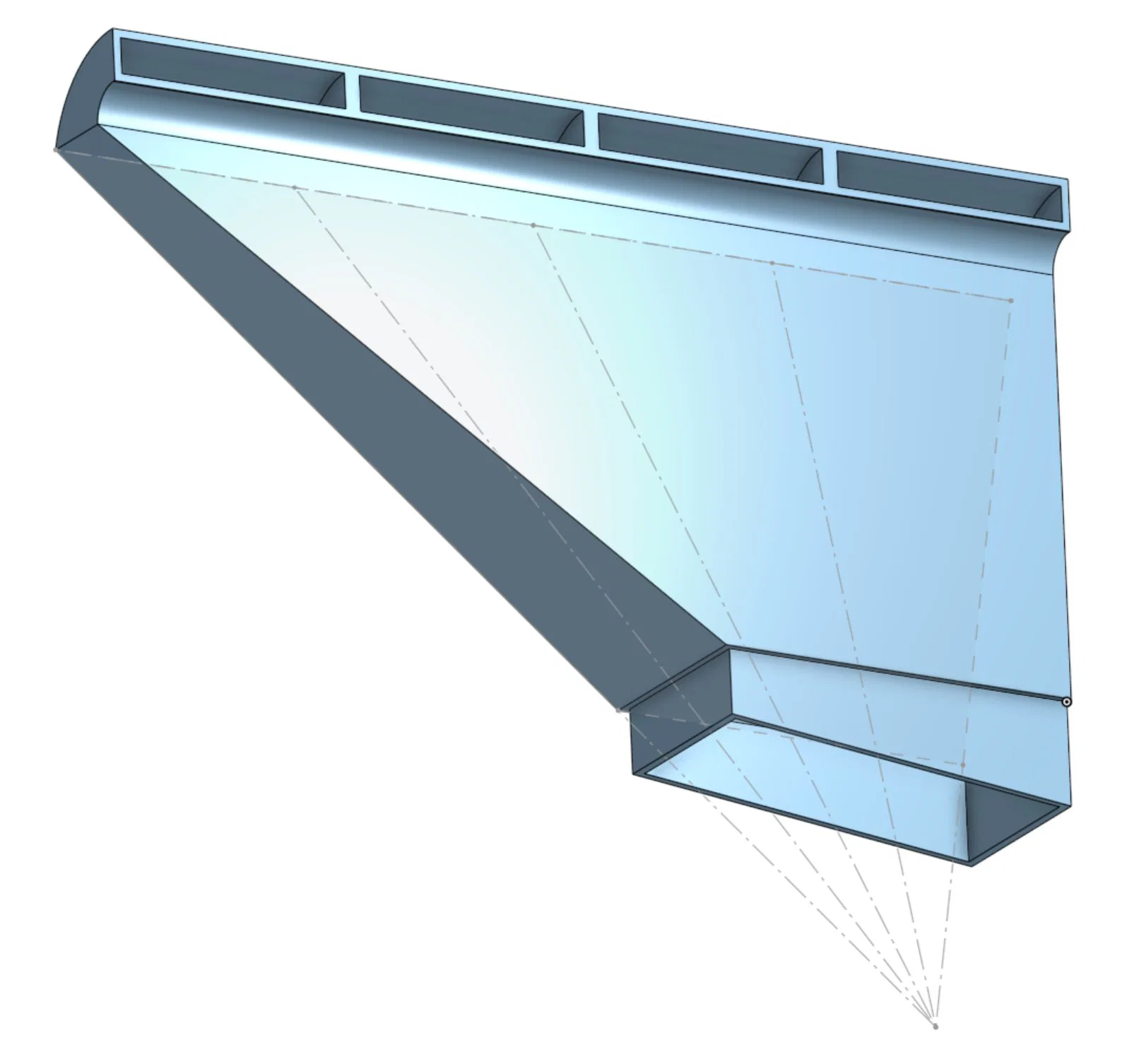

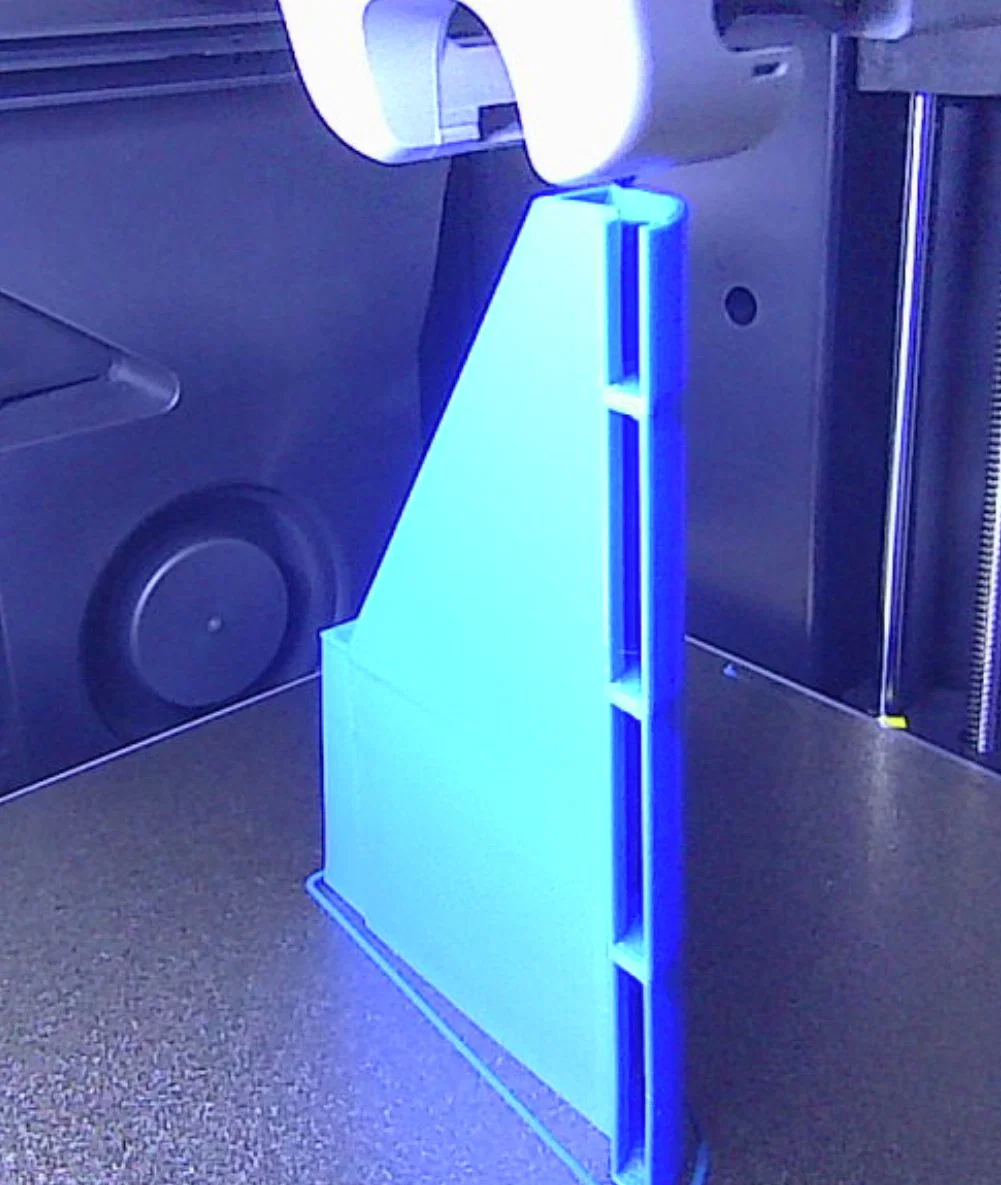

Bạn nên in mẫu này ở tư thế nằm nghiêng sang phải, không cần dùng support. Khuyên dùng chất liệu ABS/ASA với độ dày lớp in 0.2mm. Không cần nhiều infill, bạn chỉ cần để khoảng 3 đến 4 lớp tường (walls) và các lớp đáy/đỉnh là được. Tôi đã mô phỏng luồng khí rất kỹ trên mô hình 3D để tạo dòng chảy tầng, thêm các cánh dẫn hướng bên trong và áp dụng quy tắc giảm tiết diện ngang HVAC để tối ưu hóa hiệu suất. Kết quả là quạt này thổi mạnh hơn hẳn quạt zin bên trái, nên khi chạy cùng tốc độ thì nó thổi nhiều gió hơn. Giải pháp của tôi là in thêm một cái đối xứng (MIRRORED) và lắp thêm một quạt nữa để cân bằng luồng khí tốt hơn.
