Khung giữ/Vỉ gài cell pin 26700/26650 dạng khớp nối
Bộ khung giúp bạn dễ dàng lắp ráp các cell pin 26700 hoặc 26650 thành khối pin với kích thước tùy ý. Thiết kế khớp nối thông minh cho phép ghép nối nhiều vỉ lại với nhau một cách chắc chắn và linh hoạt cho mọi nhu cầu dự án.
Mô tả

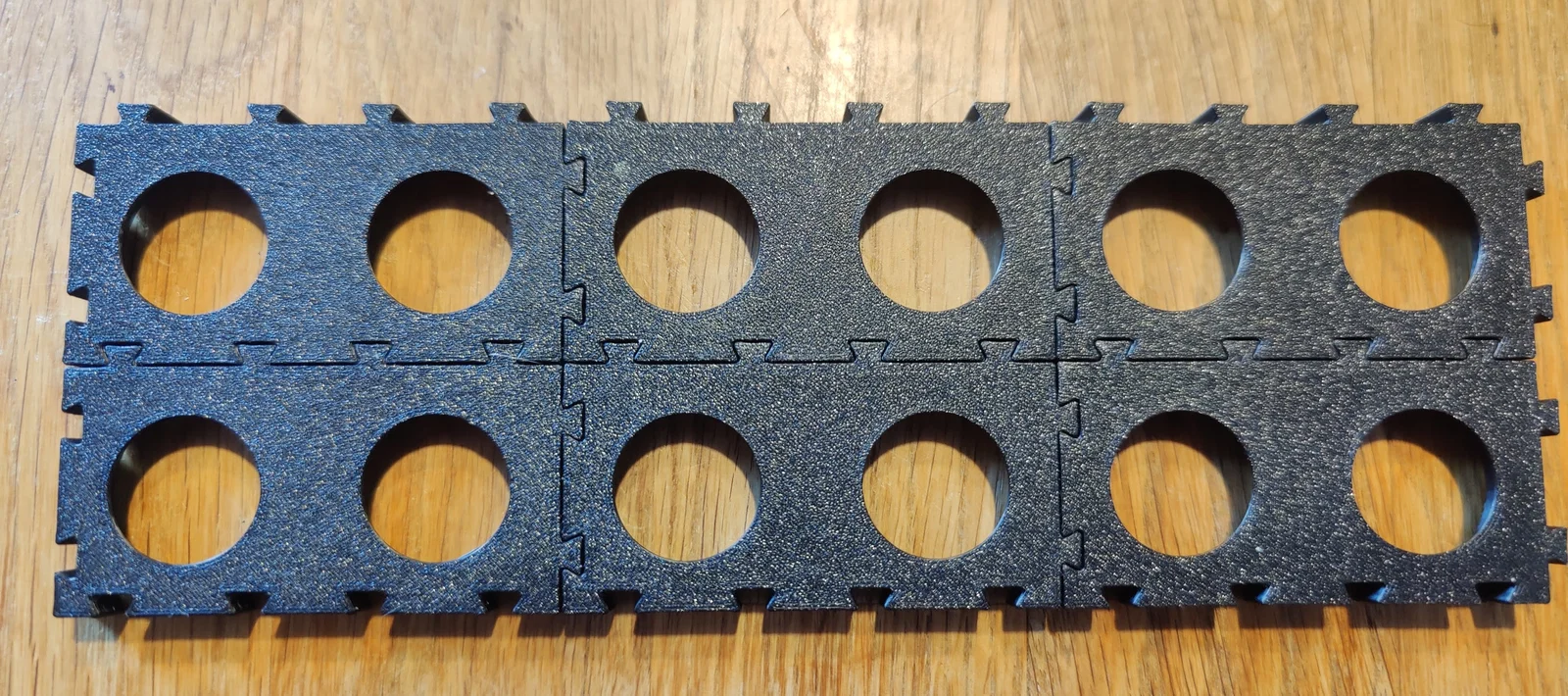

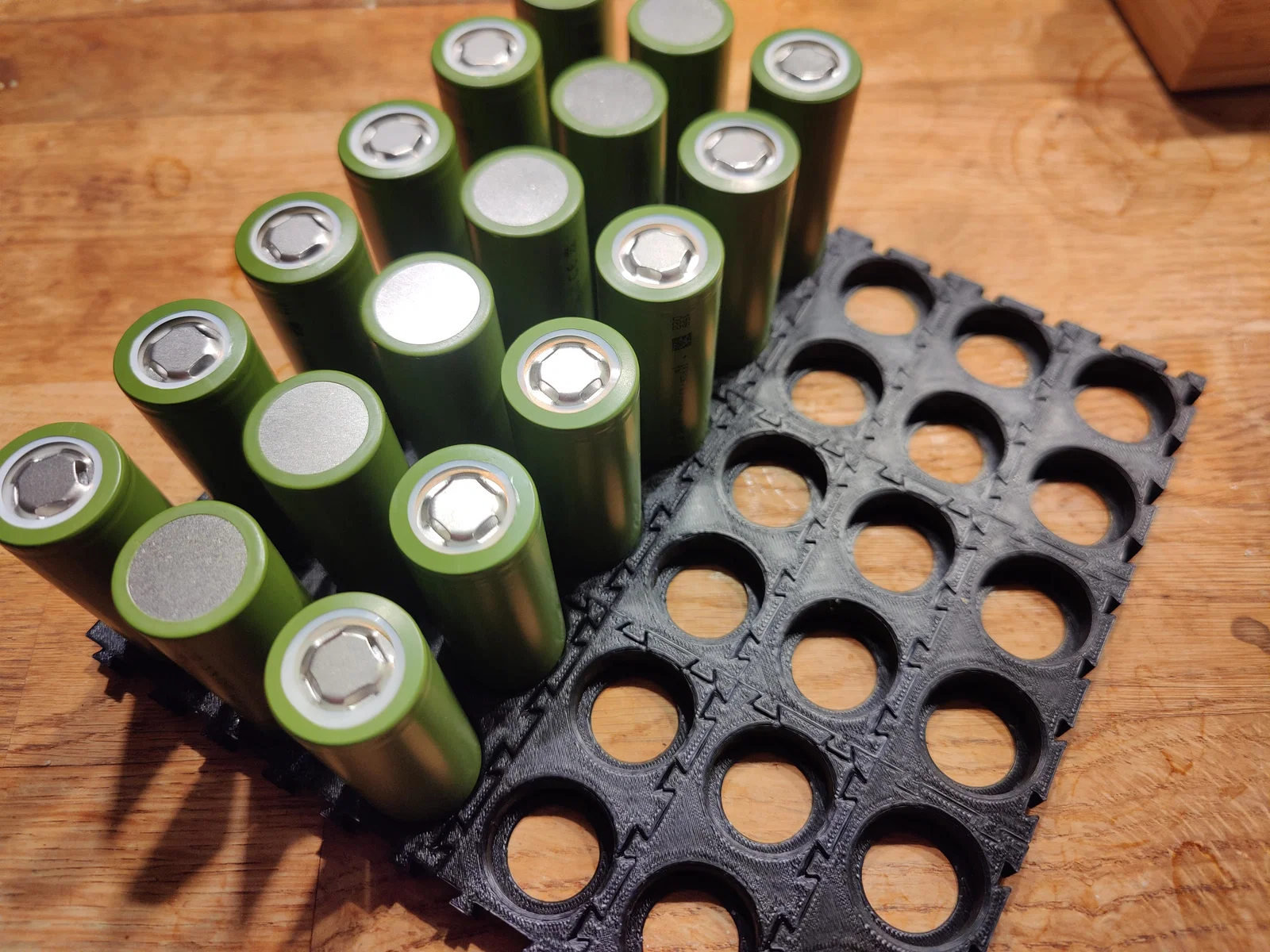

Bạn có thể mua sẵn các loại đầu nối này, nhưng tự in thường sẽ nhanh hơn nhiều. Có cả phiên bản hai cell và ba cell cho bạn lựa chọn. Bạn có thể kết nối bao nhiêu tùy thích để tạo thành khối pin với kích thước bất kỳ, ngay cả khi nó lớn hơn diện tích bàn in của bạn.

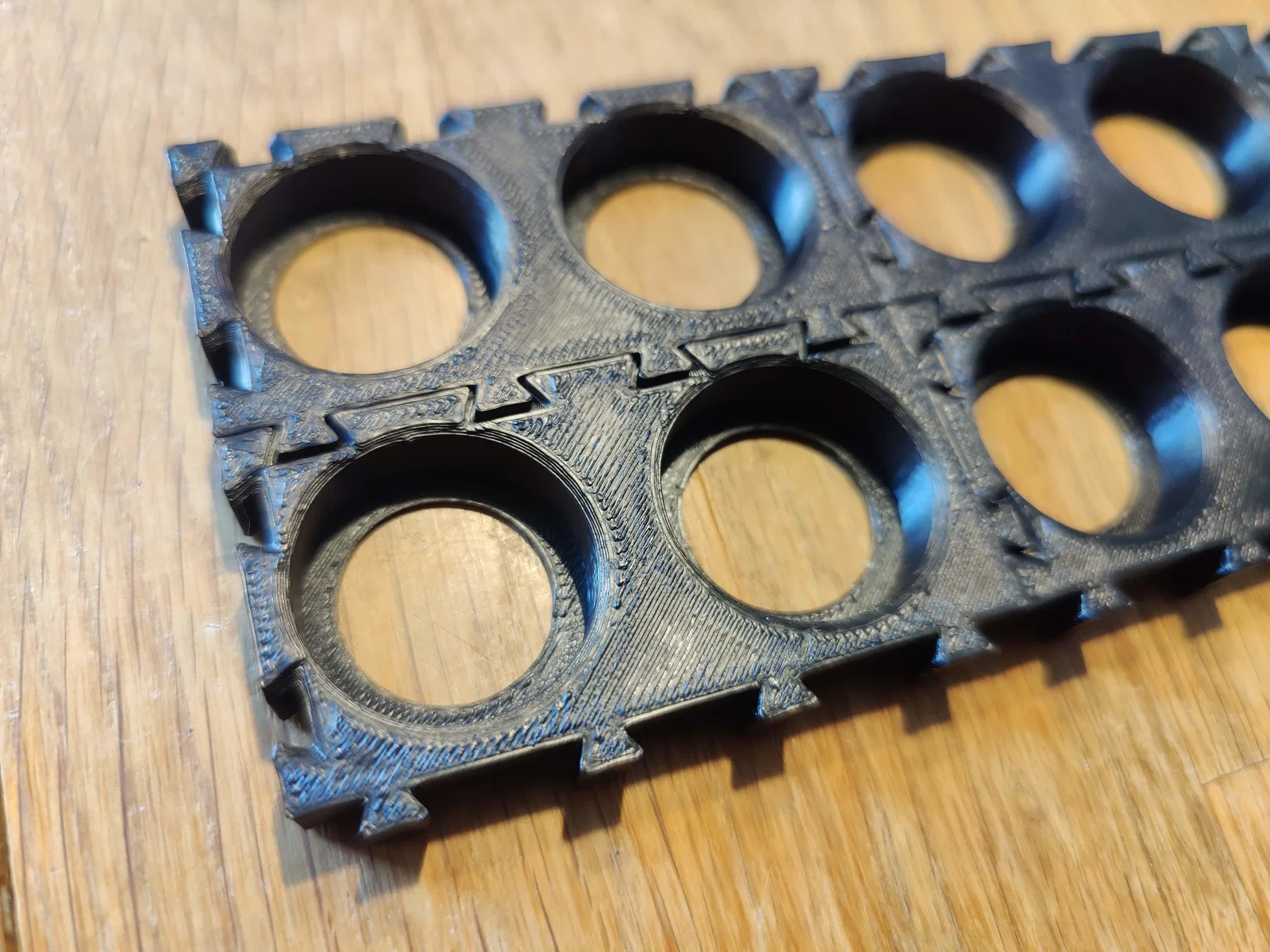

Phía đầu cái (female) của các khớp nối được vát nhẹ, giúp việc lắp ráp trở nên dễ dàng hơn. Hãy lắp phần đầu đực (male) từ phía có khe hở rộng hơn một chút. Vì khớp nối khá khít, bạn sẽ cần dùng ngón cái hoặc dụng cụ hỗ trợ cùng với lực tay để ấn chặt từng khớp đuôi én (dovetail) cho đến khi chúng nằm phẳng trên bề mặt.
CẬP NHẬT 29/11/2024: Mình đã cải tiến thiết kế để các bộ phận trượt vào nhau dễ dàng hơn.

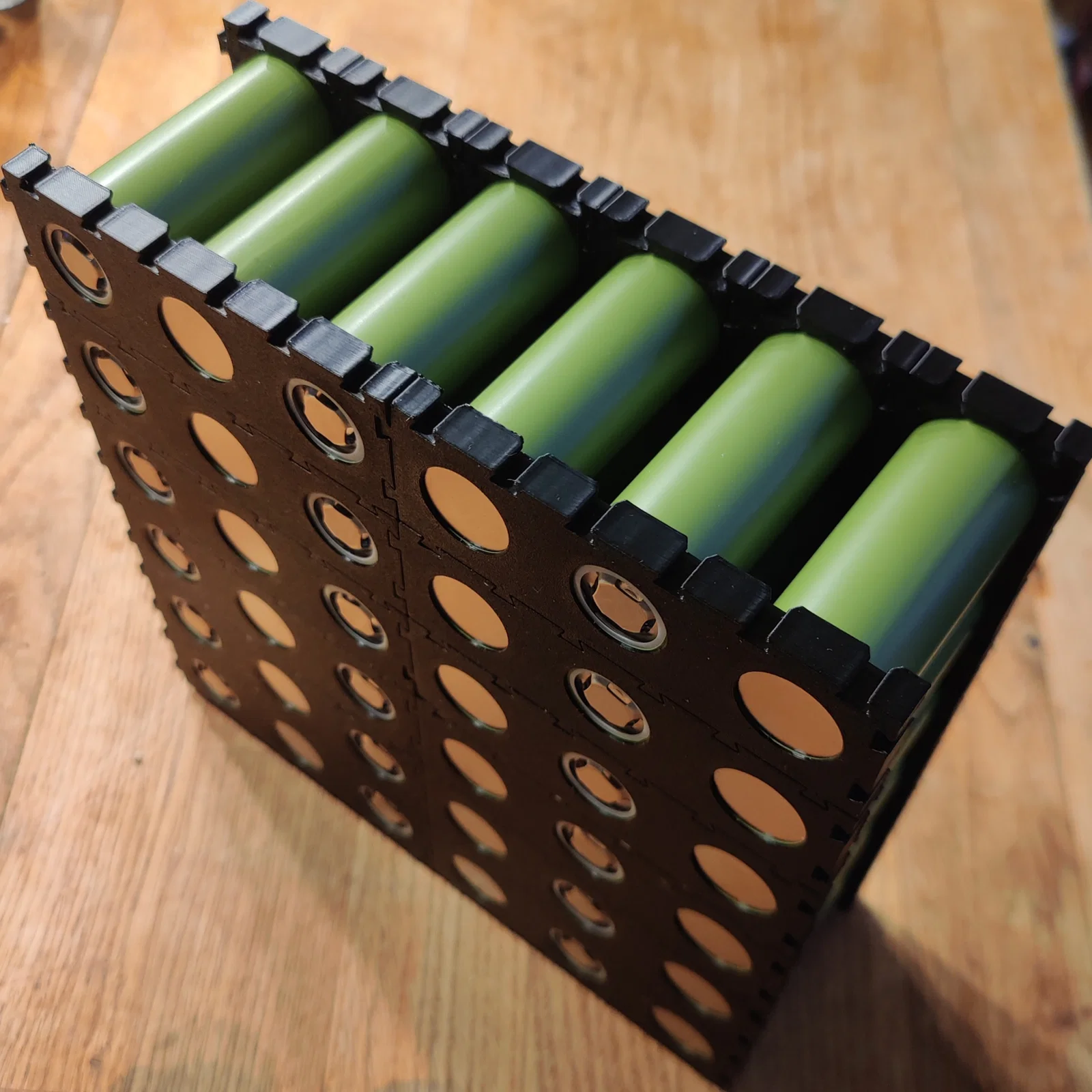

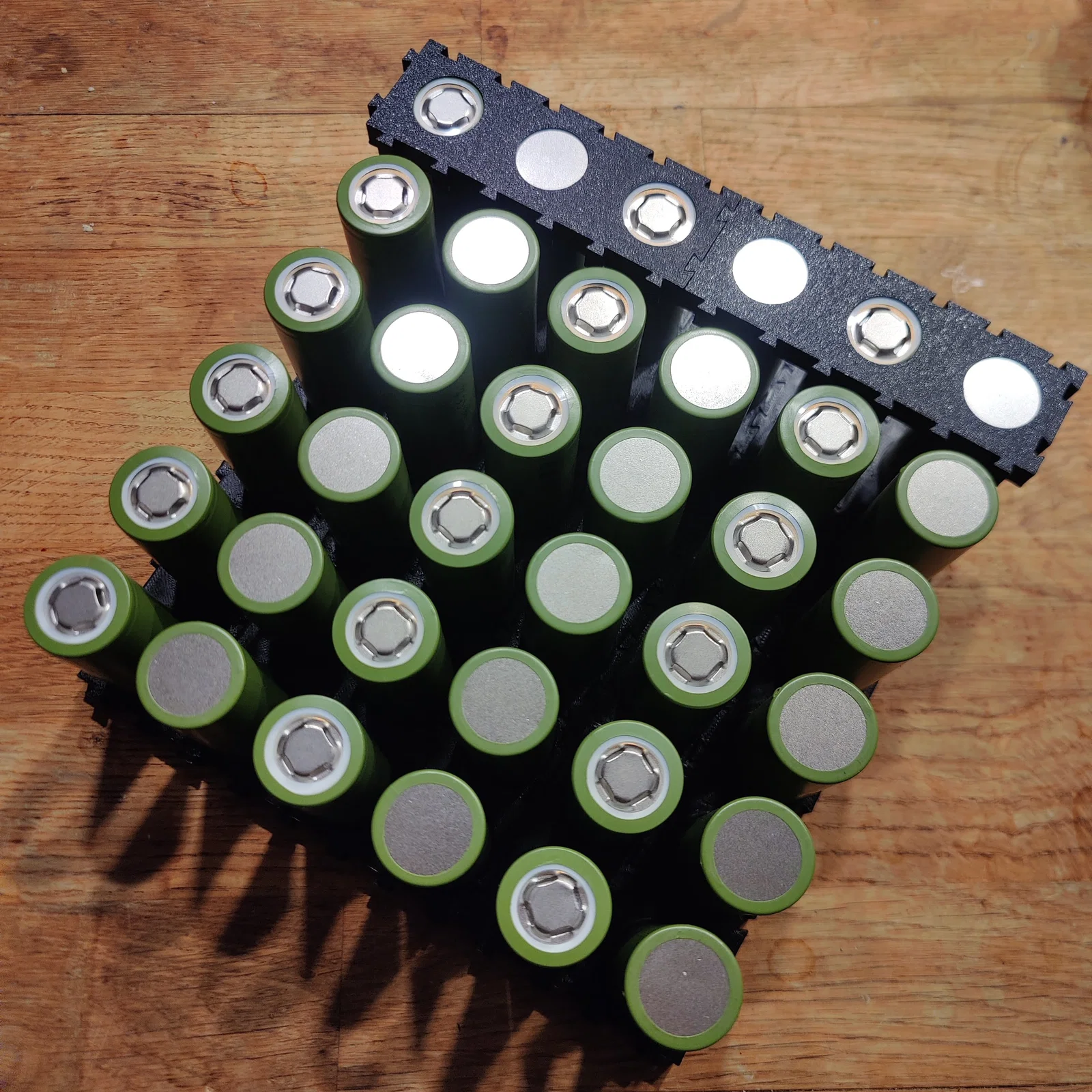

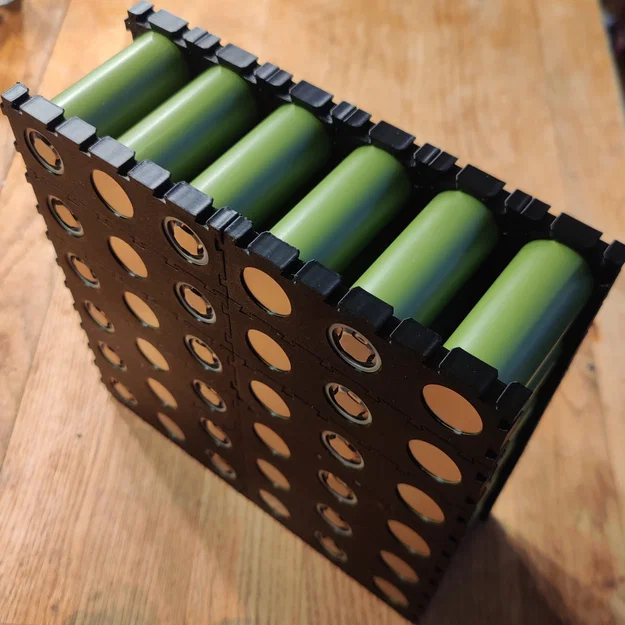

Mình đã in mẫu này với 2 lớp vỏ (perimeters) và 10% infill bằng nhựa ABS. Bạn cũng có thể dùng PLA hoặc PETG đều ổn cả. Bản thân mình đã dùng nó để lắp một khối pin LFP/LiFePO4 6p6s với dung lượng 500 Wh.
