Máy bện dây thừng 4 sợi/móc

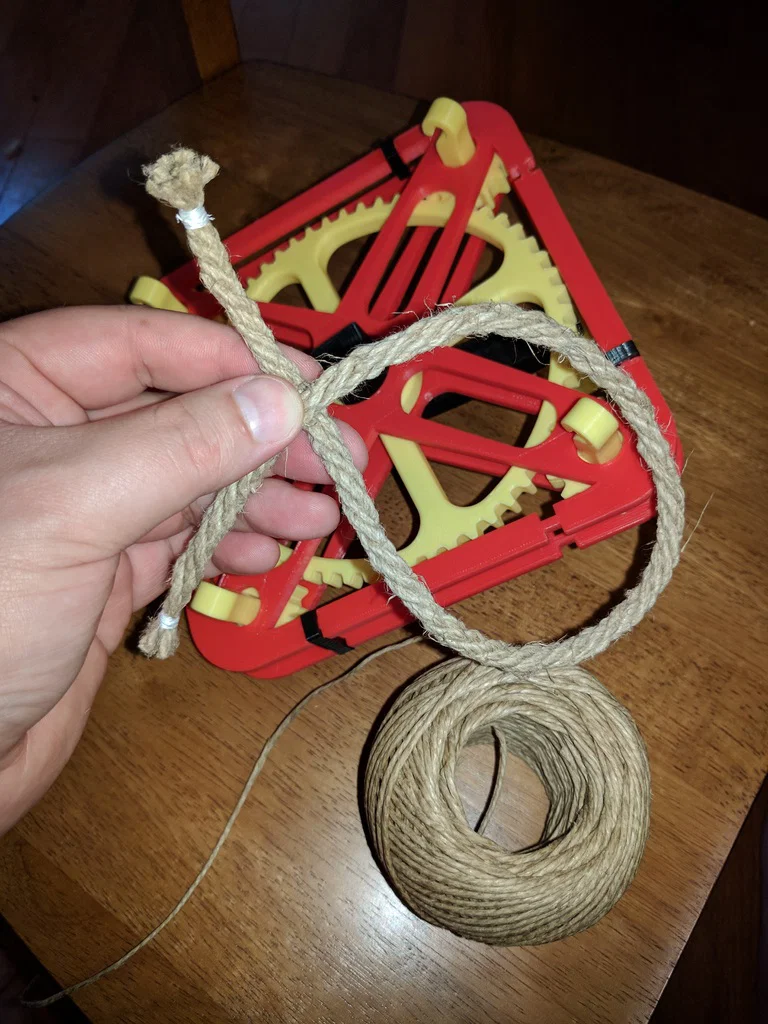

Mình làm máy bện dây 4 móc này cho một đội BSA tại địa phương. Thiết kế in 3D 100% không cần support, không cần ốc vít hay vòng bi. Rất tiện để bạn tự bện dây thừng chắc chắn ngay tại nhà.
Mô tả
Mình đã thiết kế cái máy bện dây 4 móc này cho một đội BSA tại địa phương. Hồi nhỏ mình từng có một cái bằng gỗ, nên mình nghĩ hay là thử in 3D một cái để chia sẻ cho ai cần bỏ túi mang theo.
Thiết kế này in 100% không cần support. Không cần thêm ốc vít hay vòng bi gì cả! Mình đã thiết kế các khớp nối với độ hở (tolerance) vừa khít để các bộ phận giữ đúng vị trí mà vẫn xoay trơn tru.
Thông số in (Print Settings)
Hãng máy in:
SeeMeCNC
Máy in:
Rafts:
Không
Supports:
Không
Độ phân giải:
0.3 mm
Infill:
25%
Lưu ý:
Mình có in thêm lớp brim để đảm bảo không bị cong vênh. Mình in bằng nhựa PLA, nhưng lần tới chắc mình sẽ thử bằng nylon.
Bạn cần in các chi tiết sau:
2 x MainBracket 8 x BrackClip 1 x MainGear 4 x SecondaryGear 4 x Hook 4 x GearClip 1 x Handle 1 x Knob 1 x KnobClip 1 x AnchorHook 1 x AnchorMount 1 x MagicWand
Sau khi in
Lắp ráp

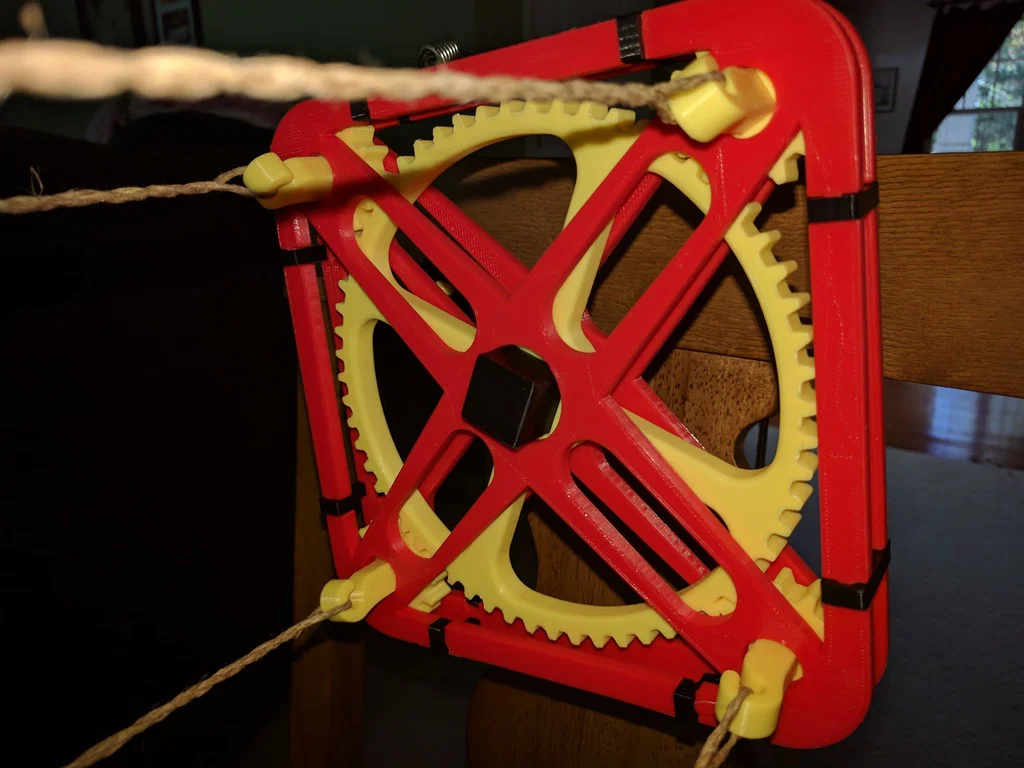

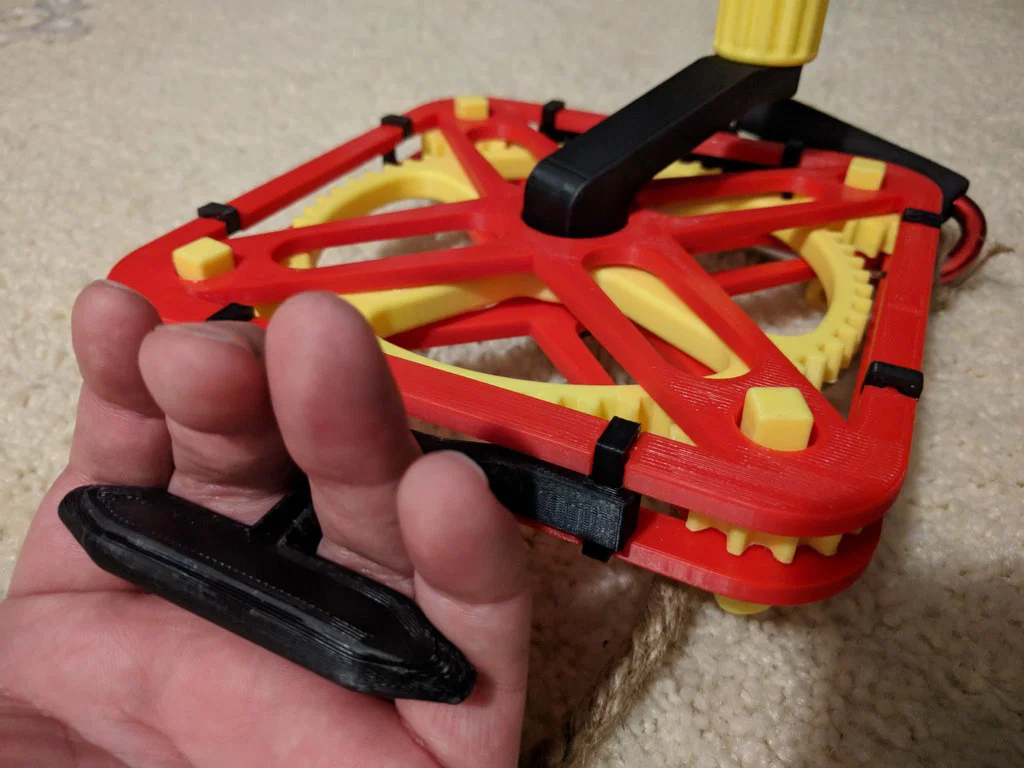

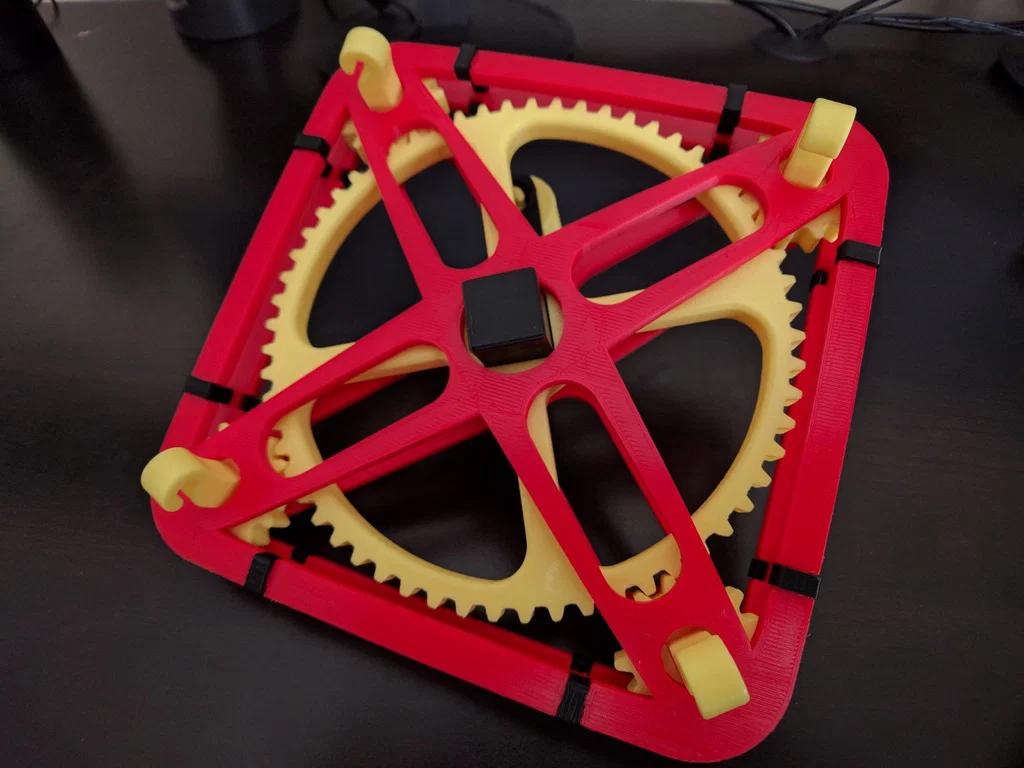

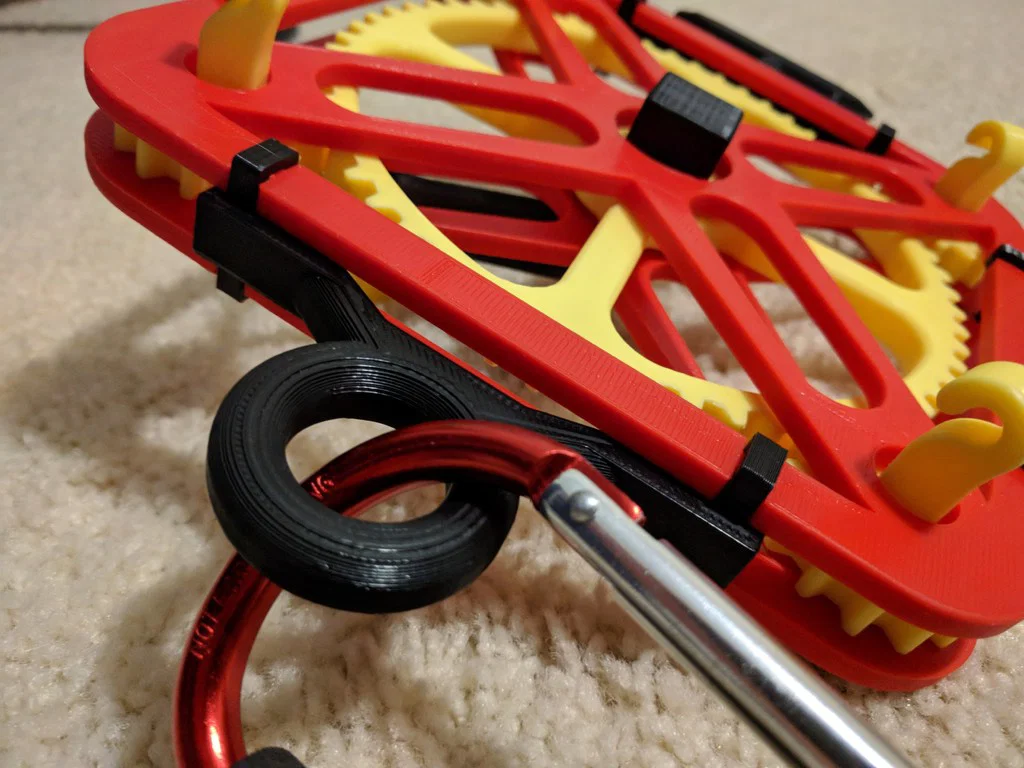

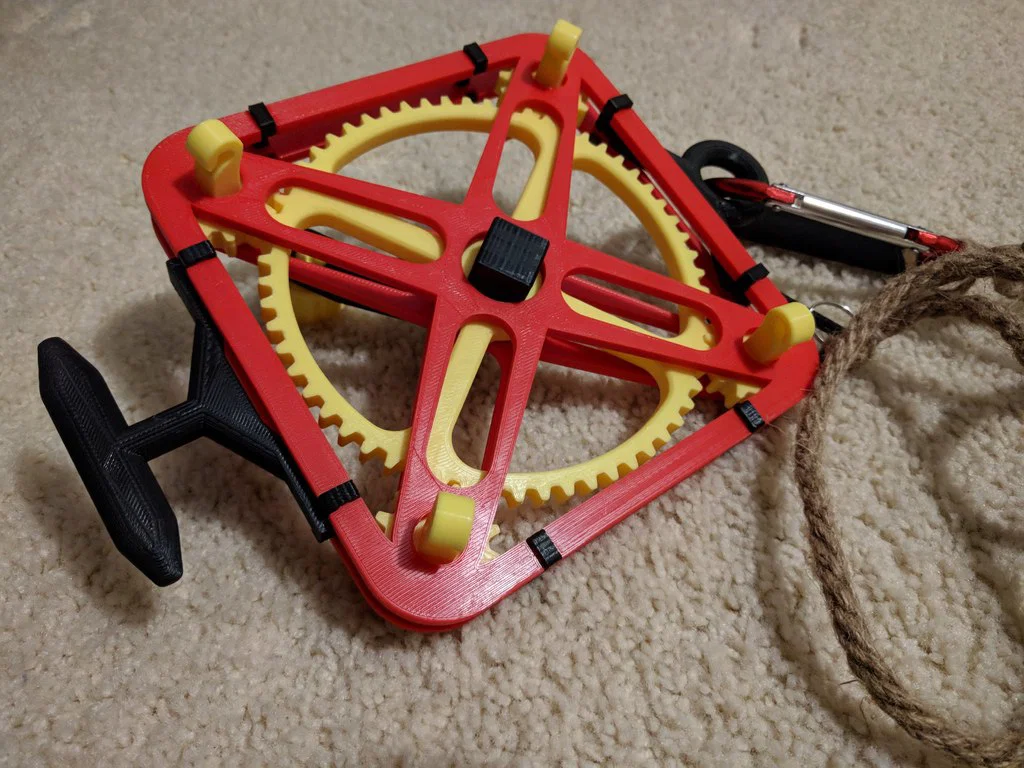

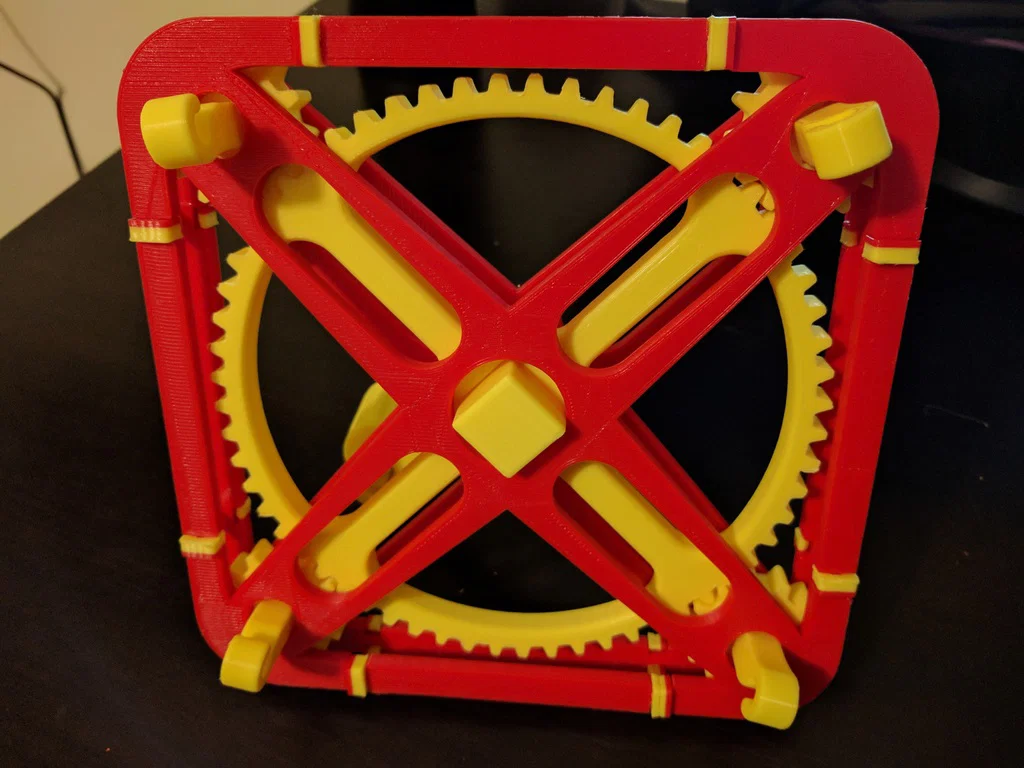

Toàn bộ máy này lắp vào với nhau như làm bánh sandwich vậy.

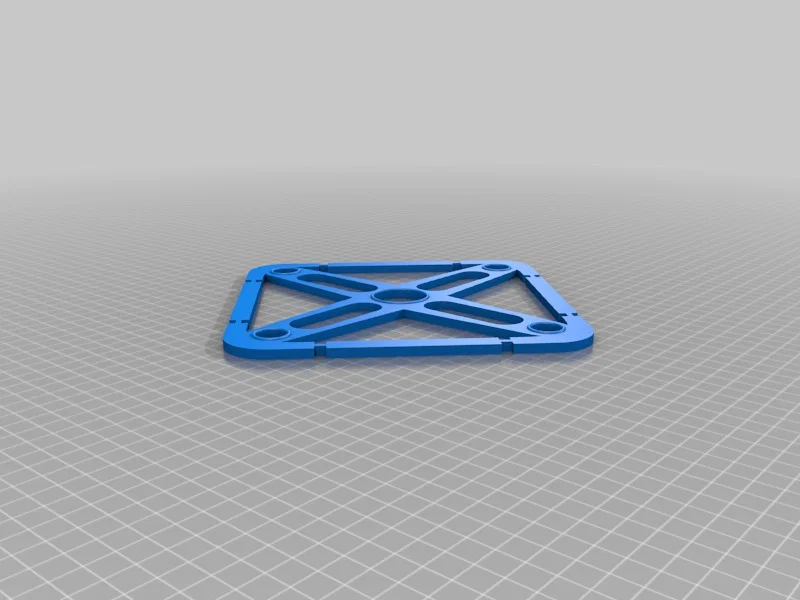

- Đặt MainBracket nằm phẳng với các vòng viền quanh lỗ hướng lên trên.

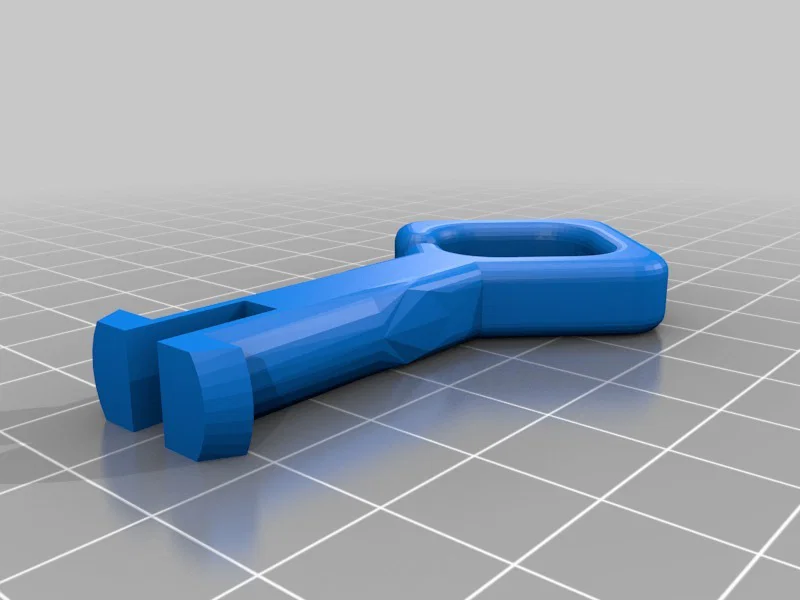

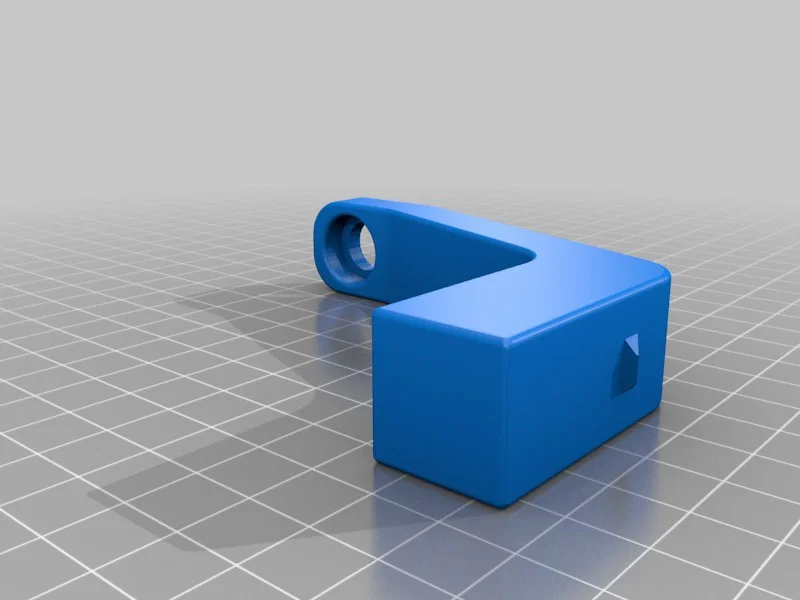

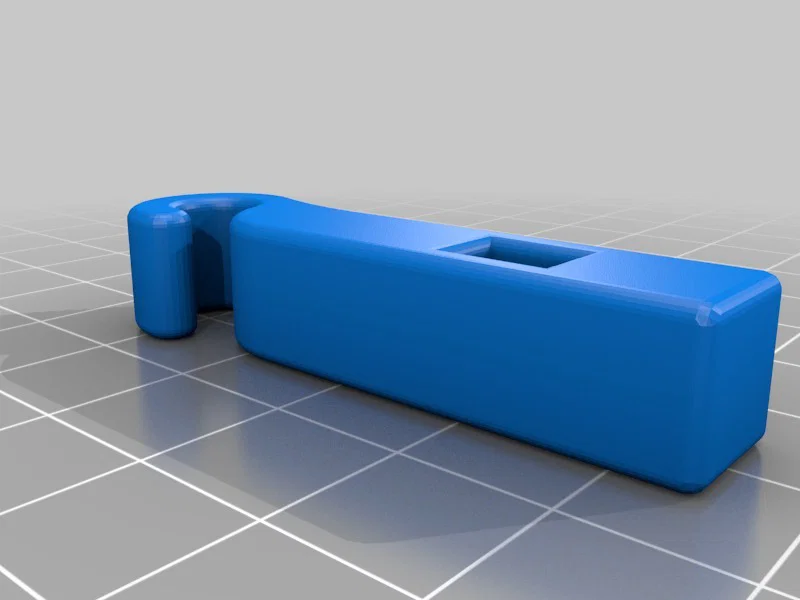

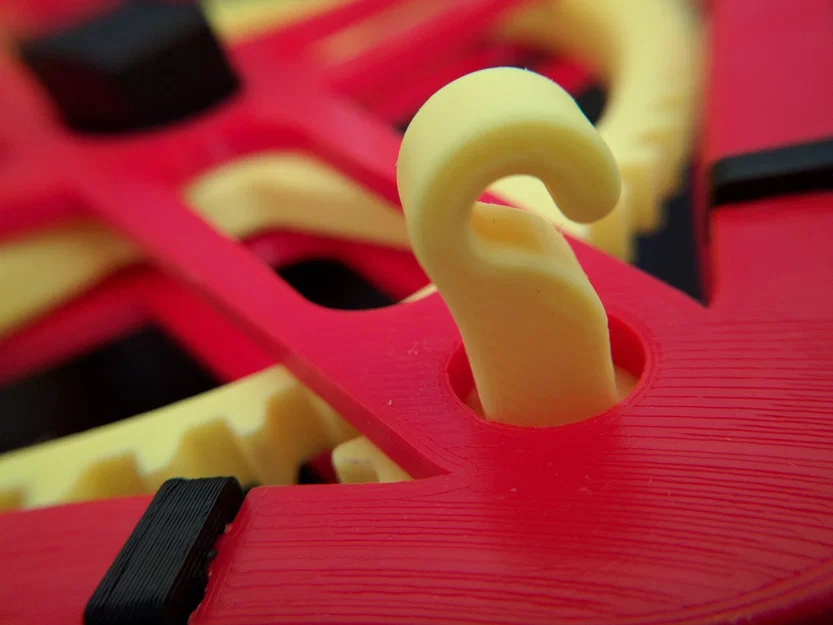

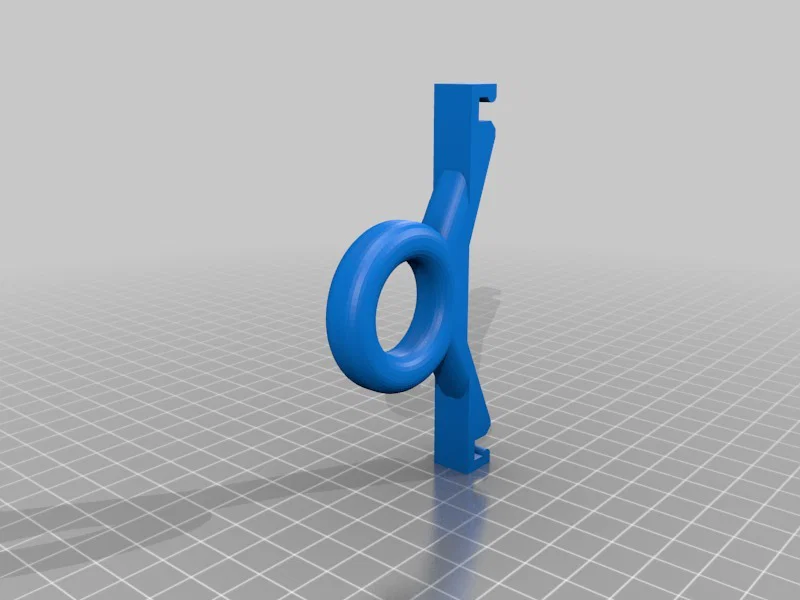

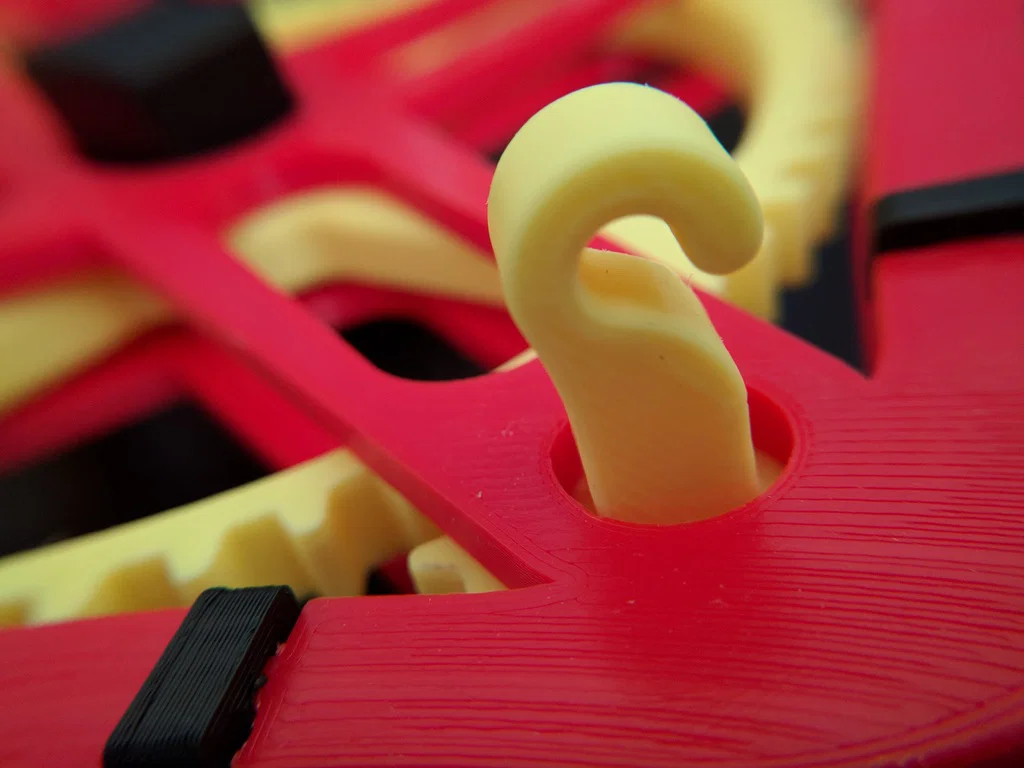

- Lồng Hook từ dưới lên qua mỗi góc.

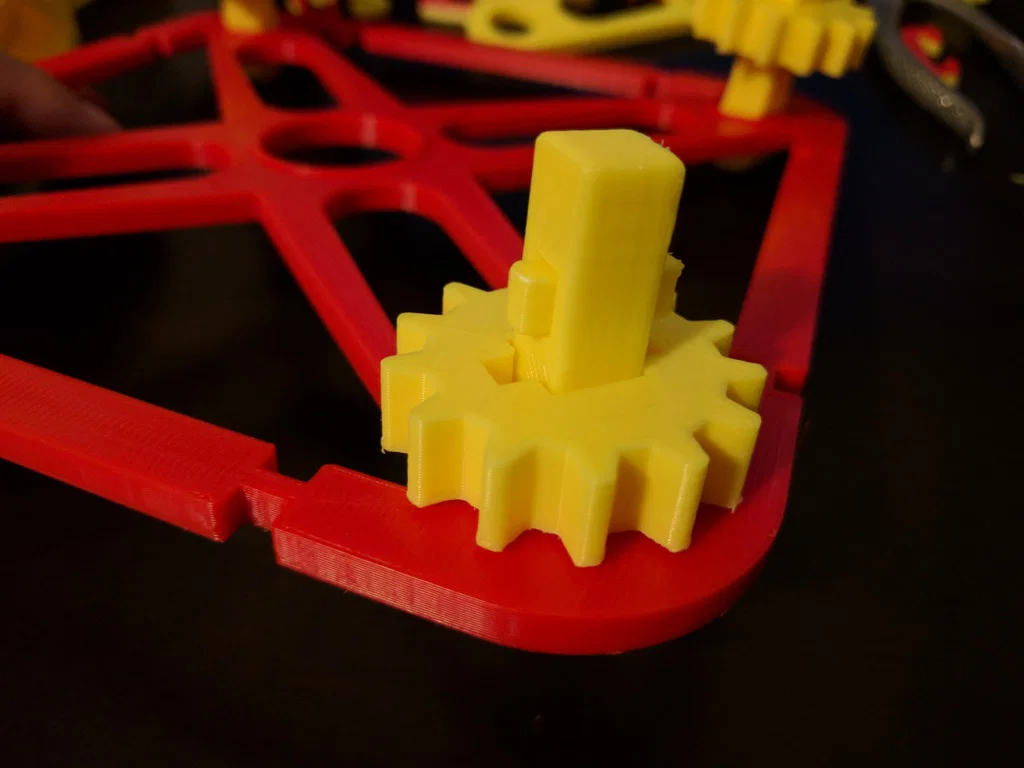

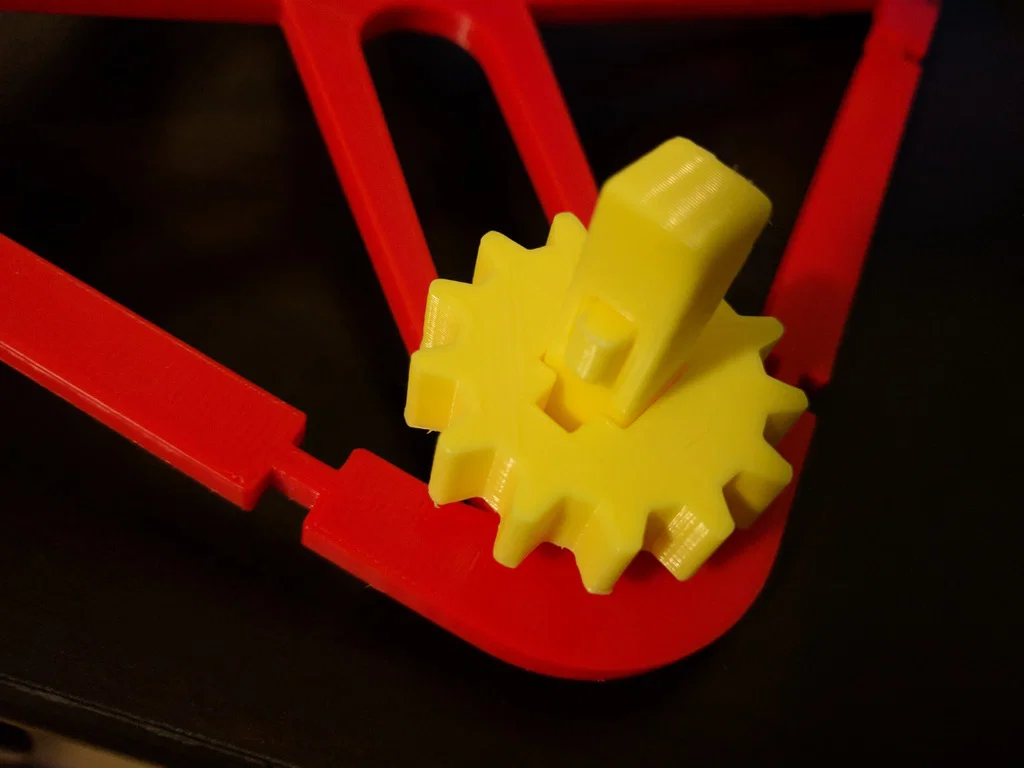

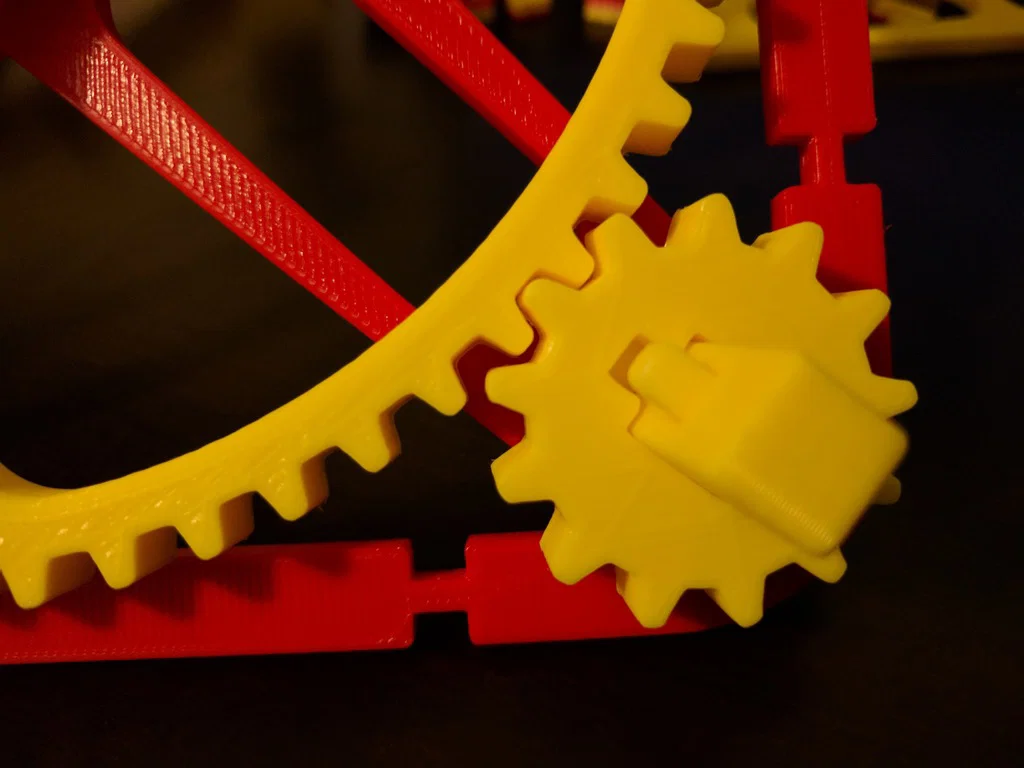

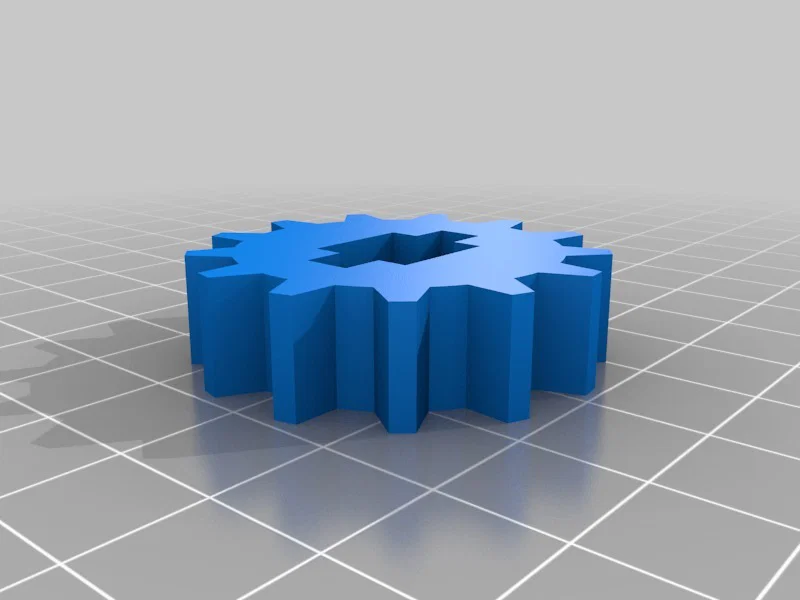

- Đặt SecondaryGear lên trên Hook, đảm bảo khe của bánh răng hướng lên trên và thẳng hàng với lỗ trên Hook.

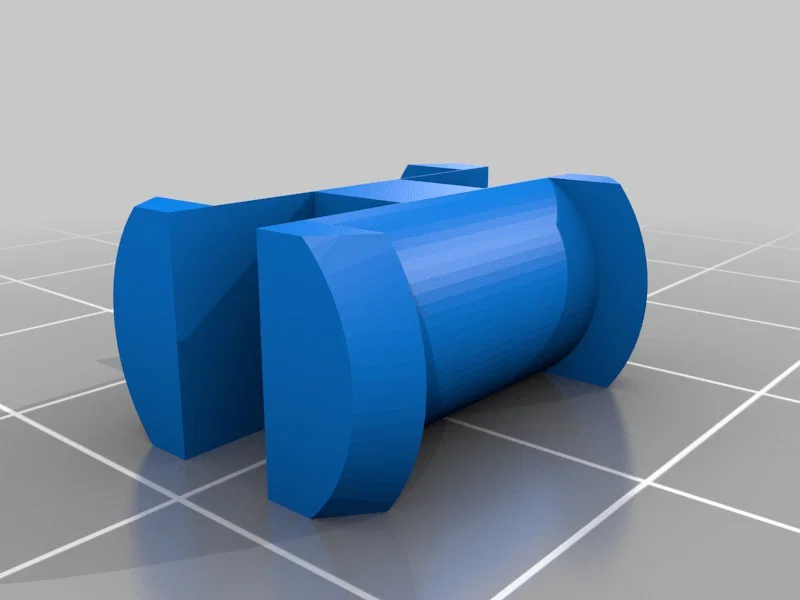

- Đẩy GearClip qua lỗ trên Hook, ấn chặt Hook và Clip vào bánh răng.

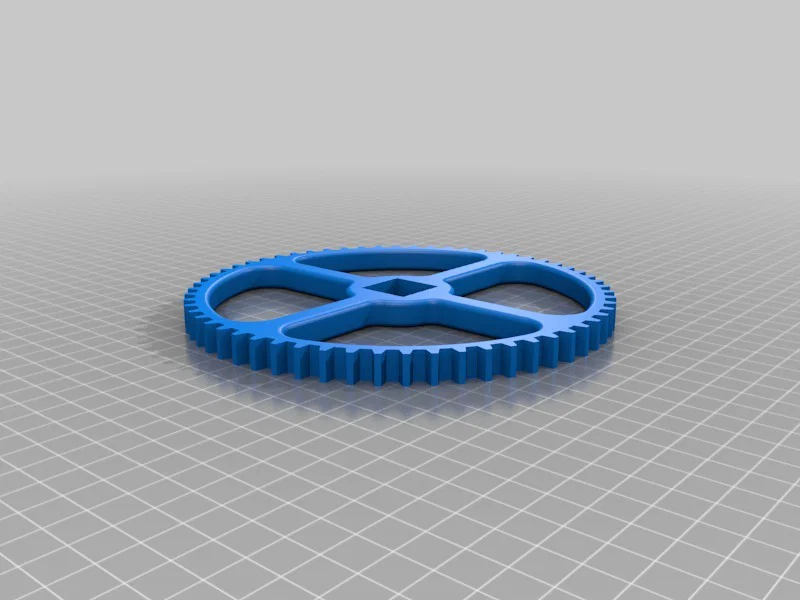

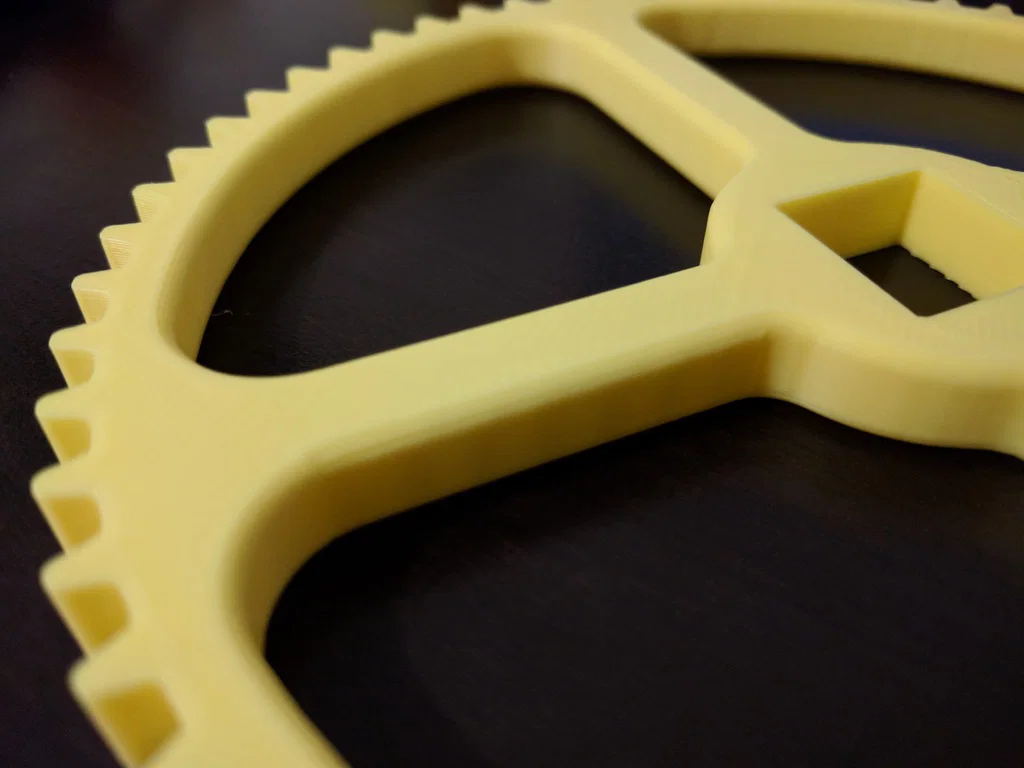

- Đặt MainGear vào giữa bốn góc.
- Úp cái MainBracket thứ hai lên trên cùng với các vòng viền hướng xuống dưới.

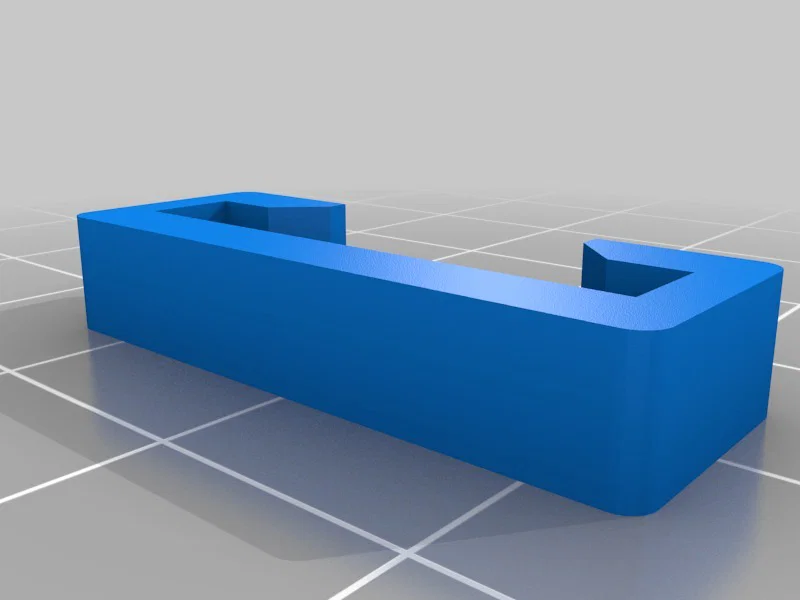

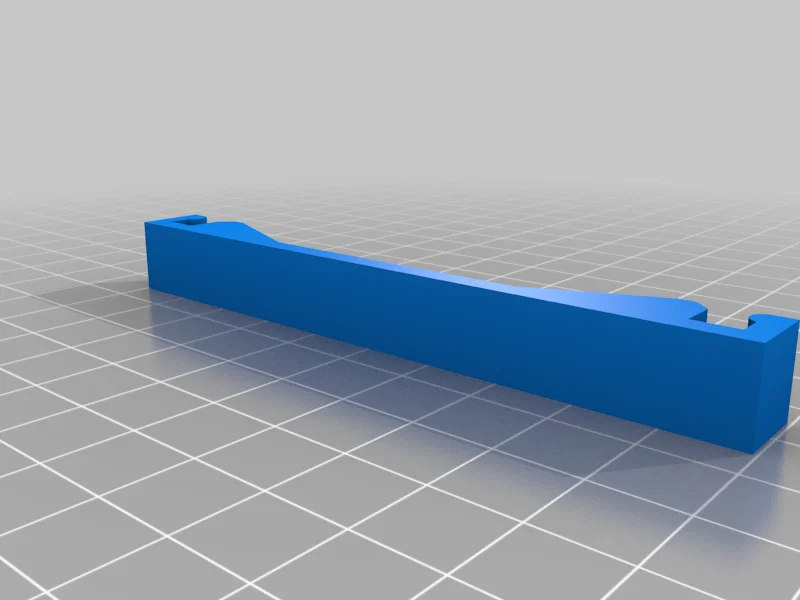

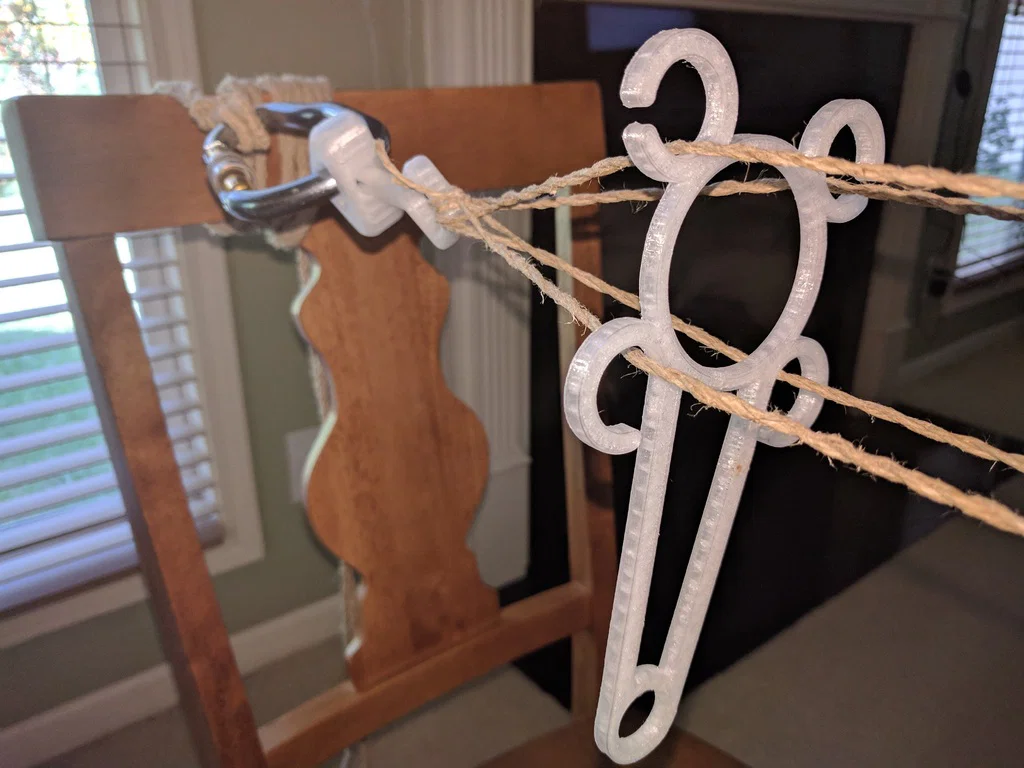

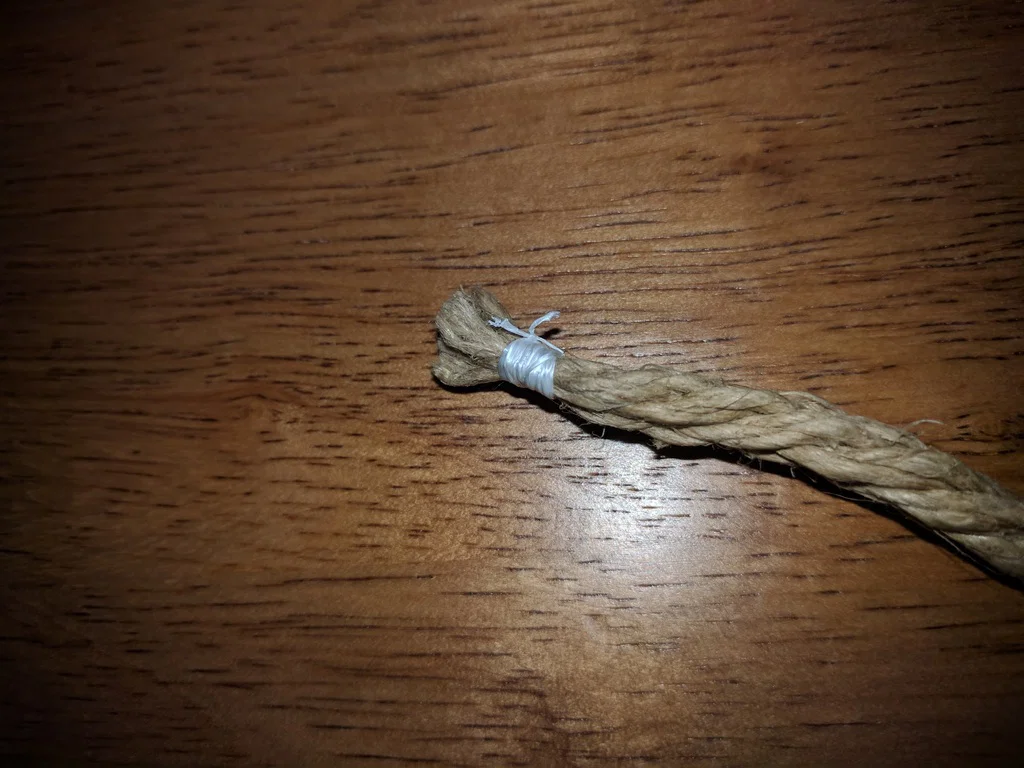

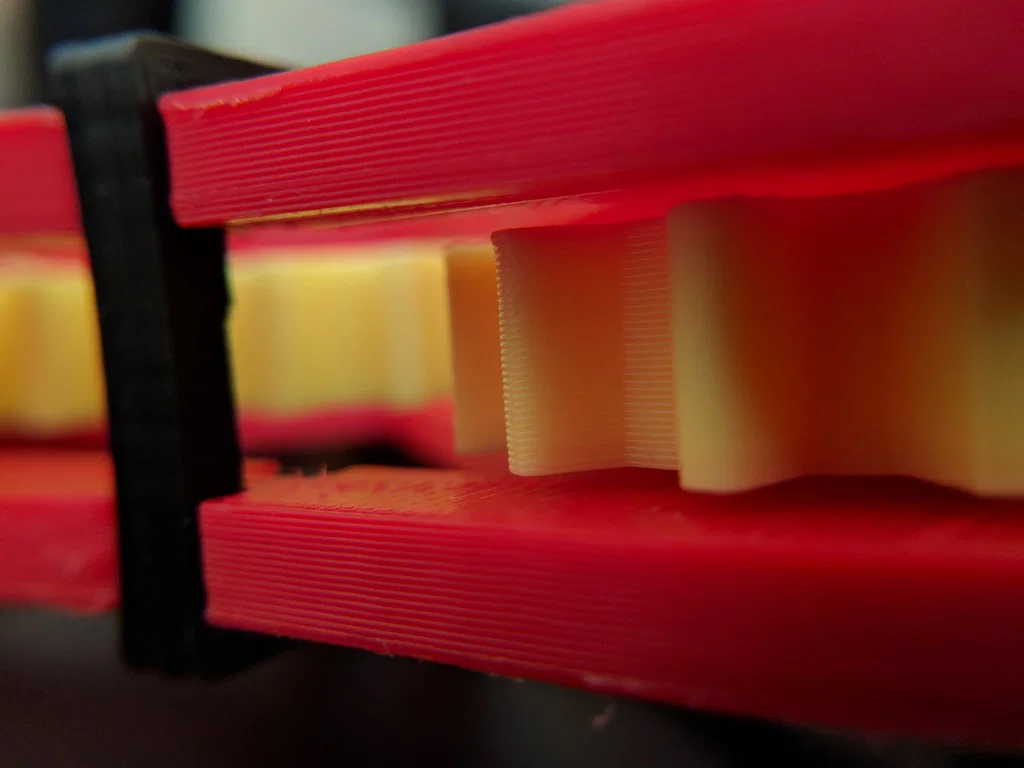

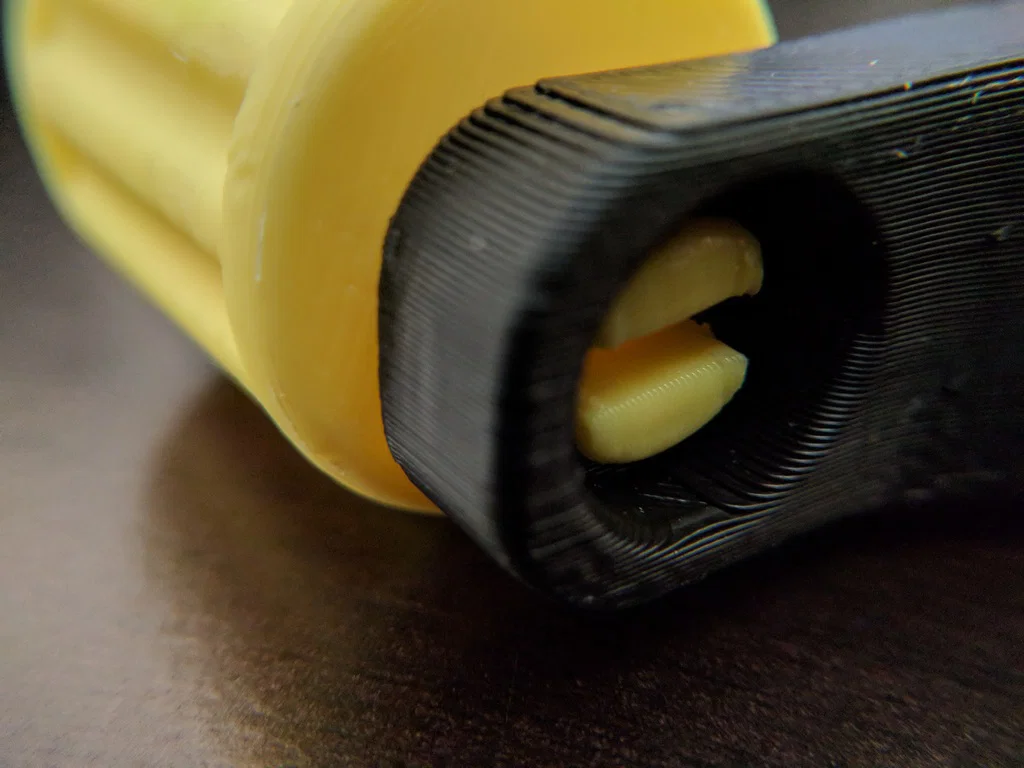

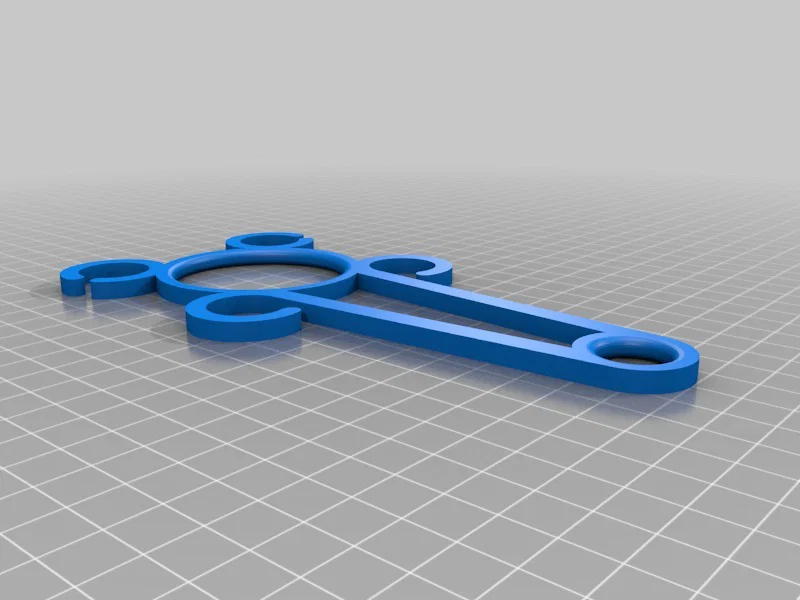

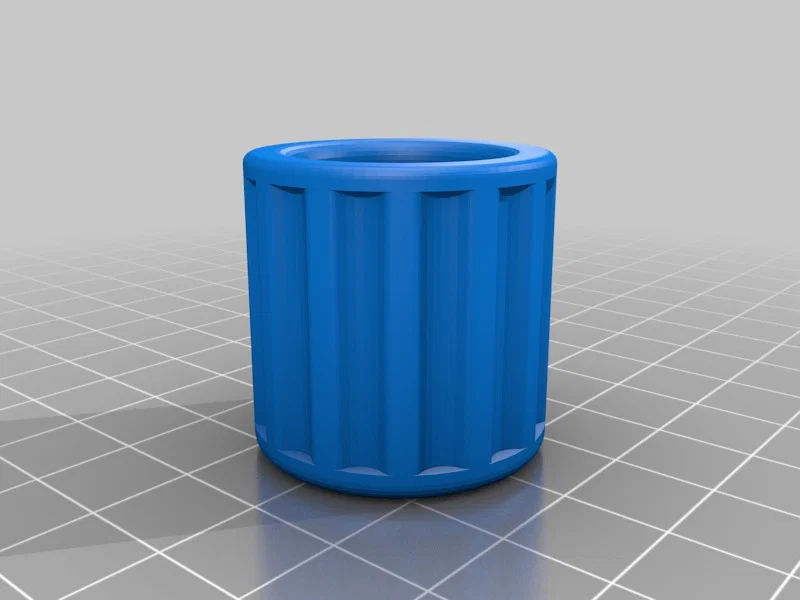

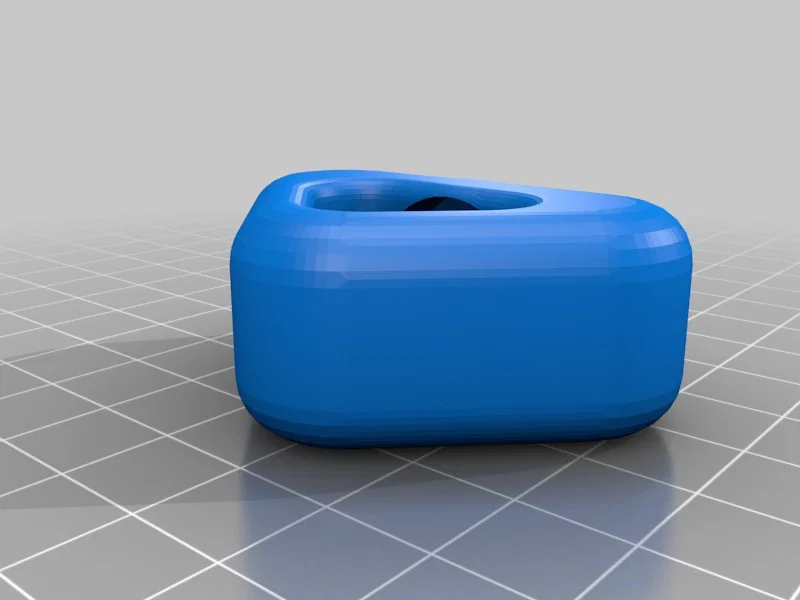

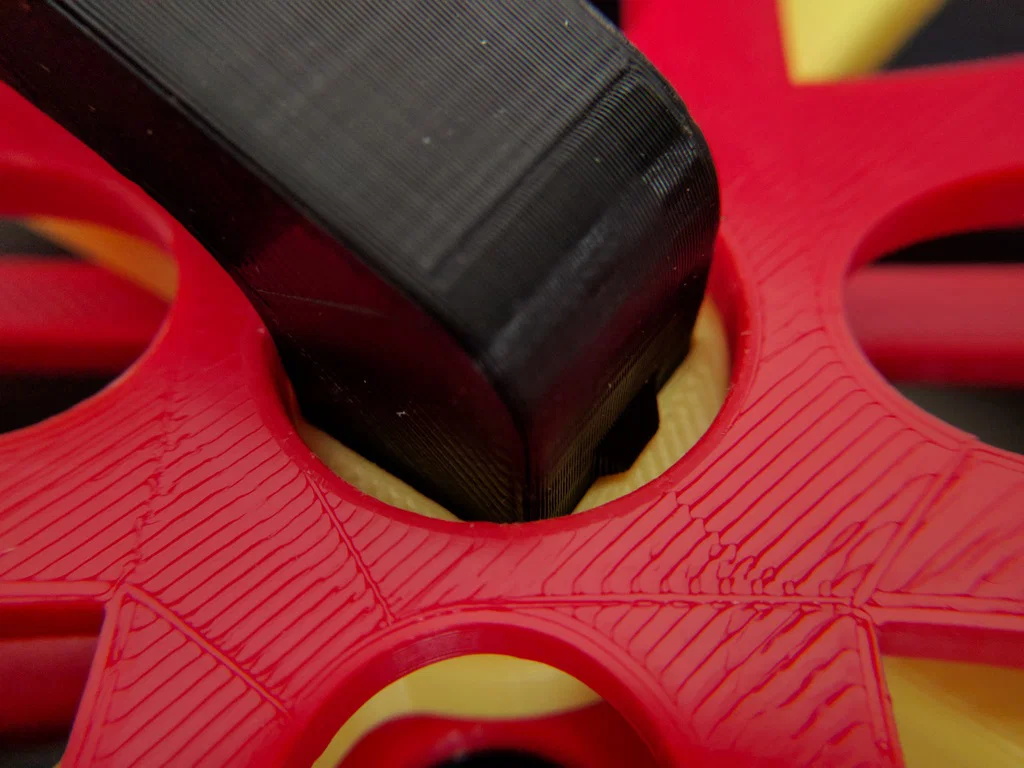

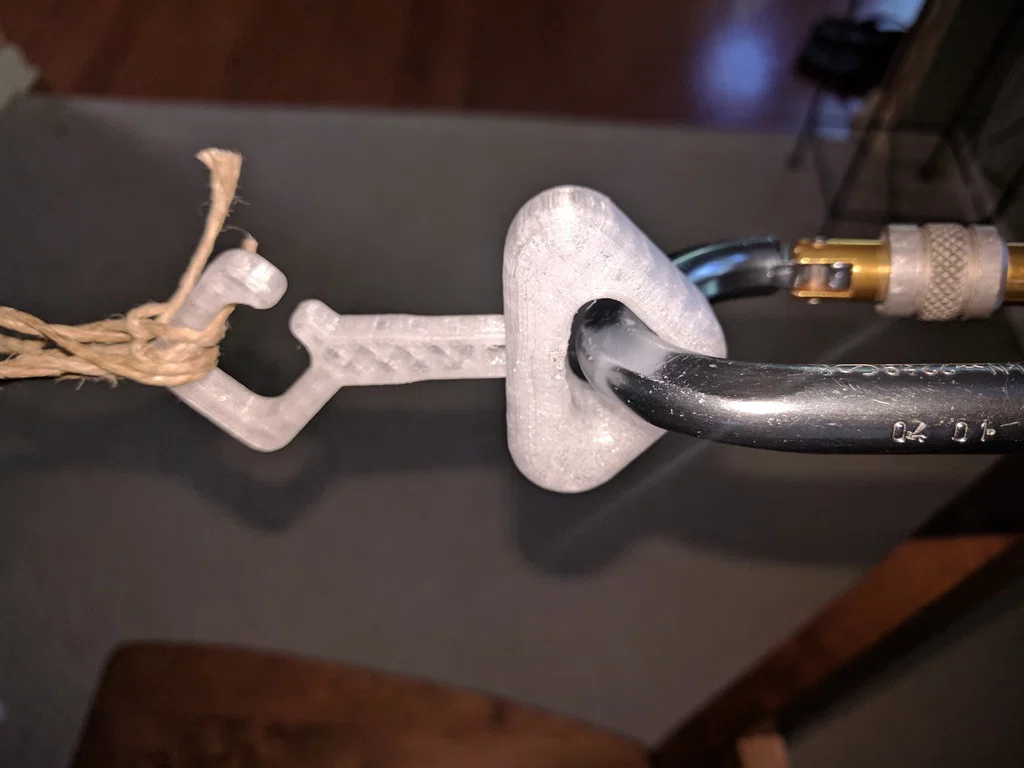

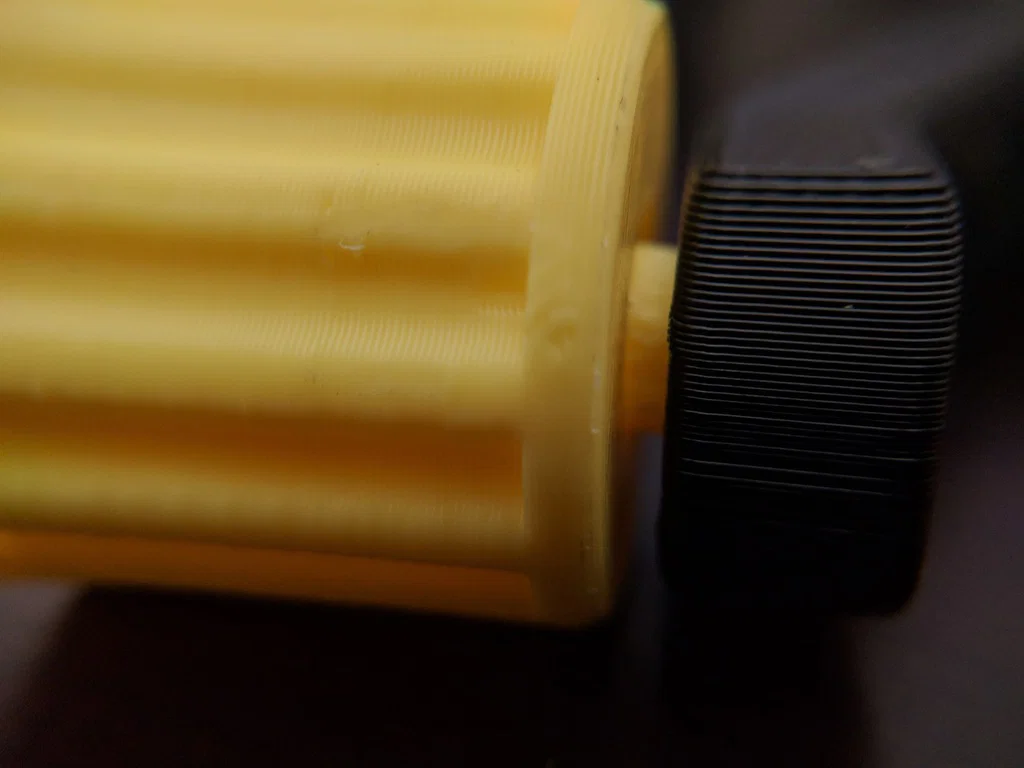

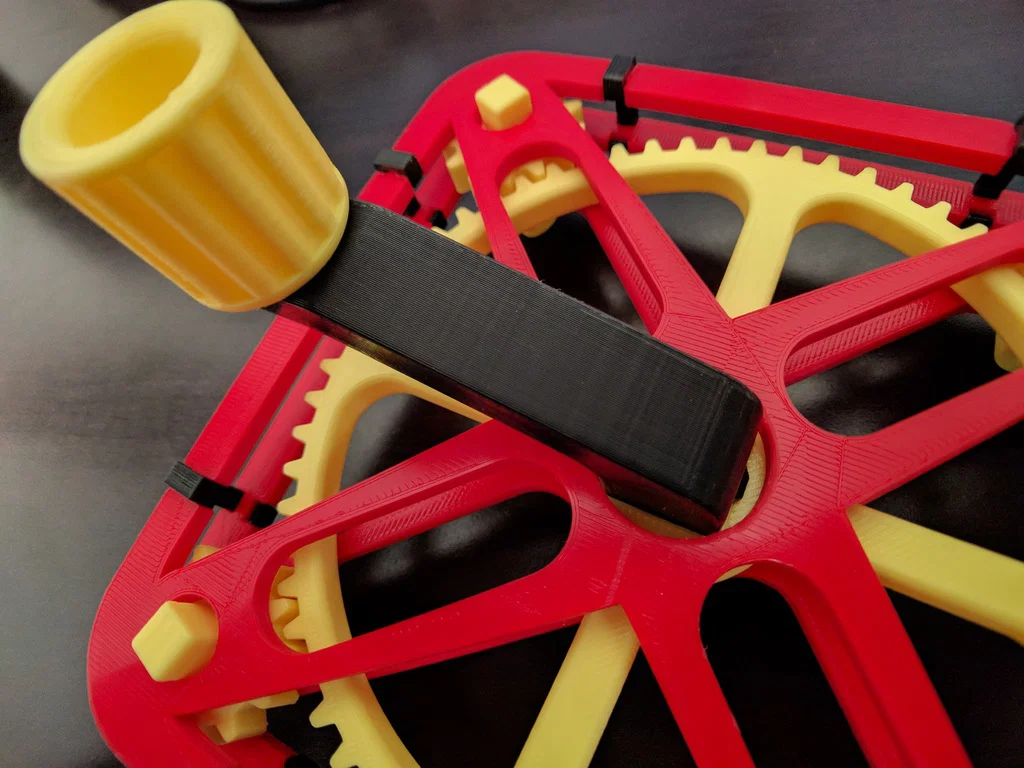

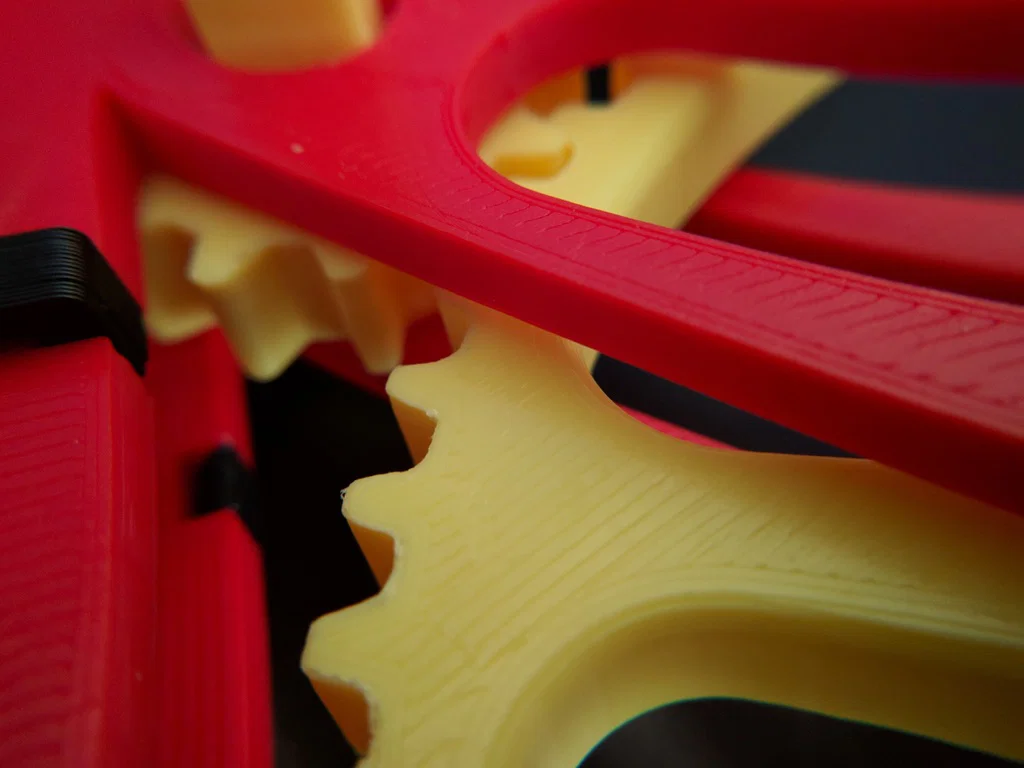

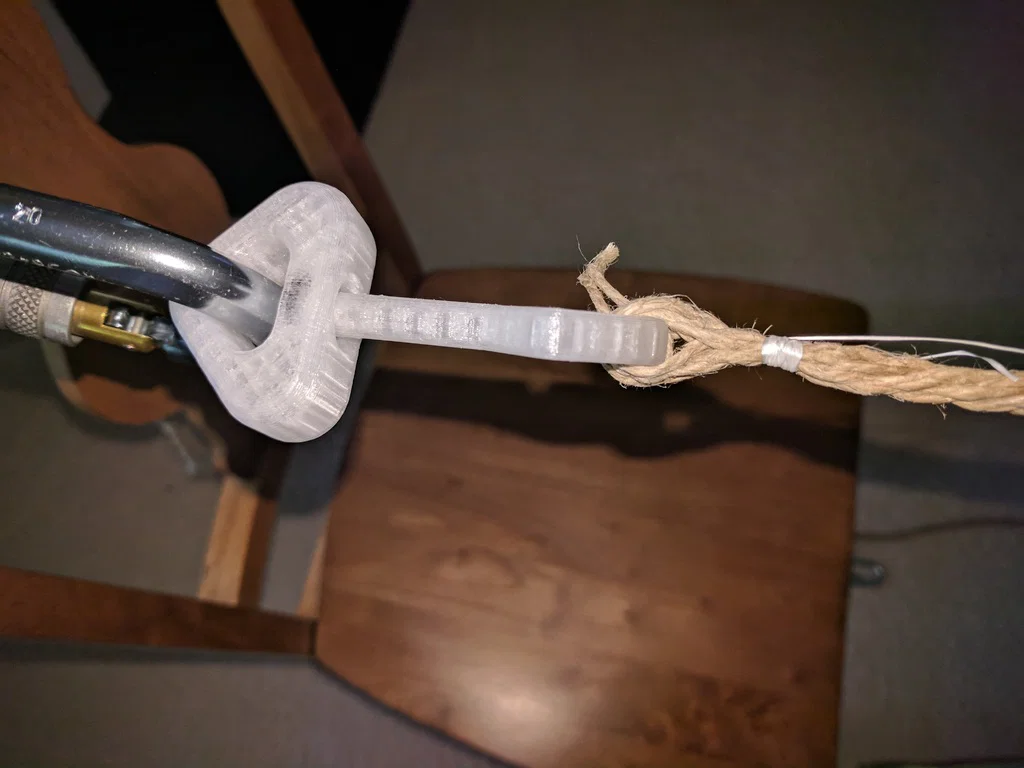

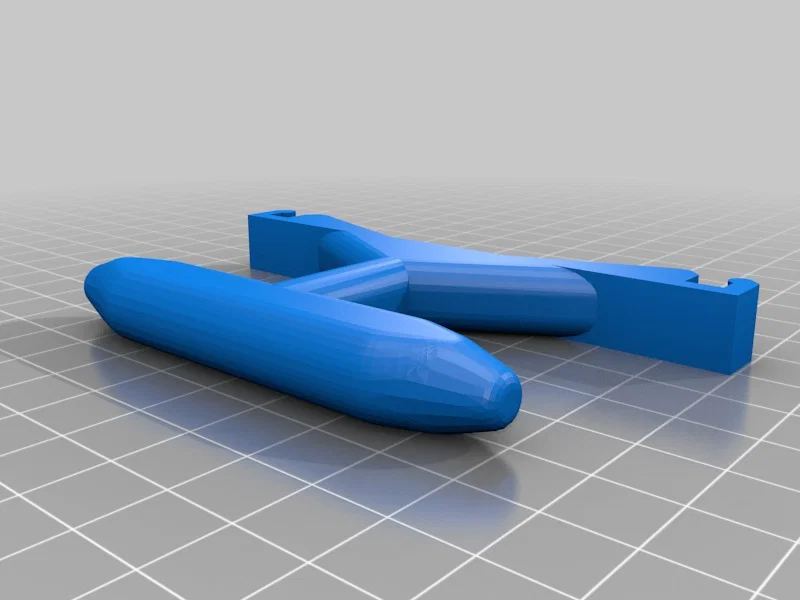

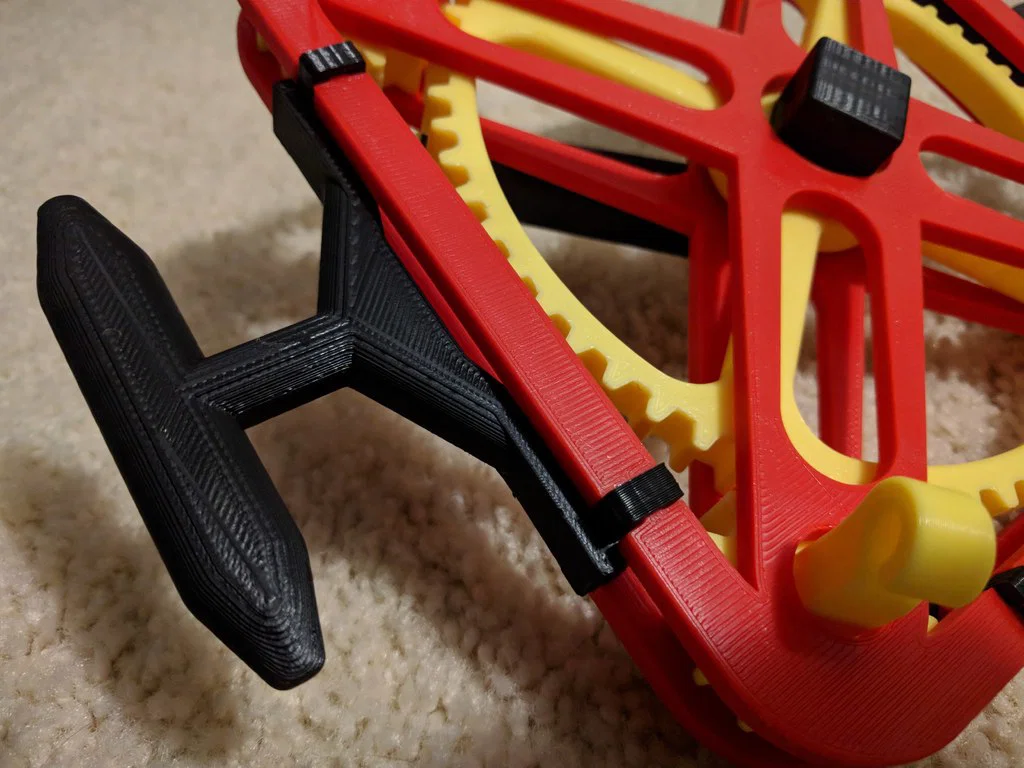

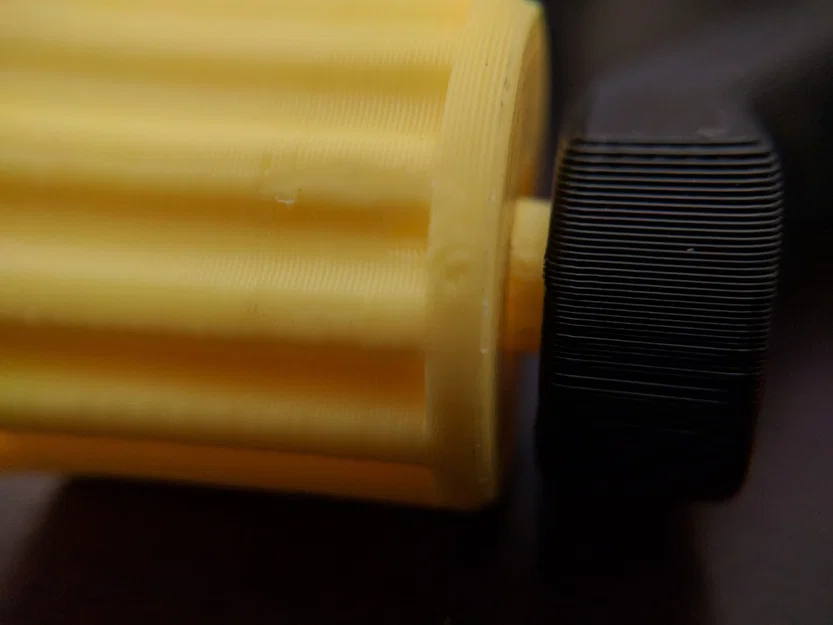

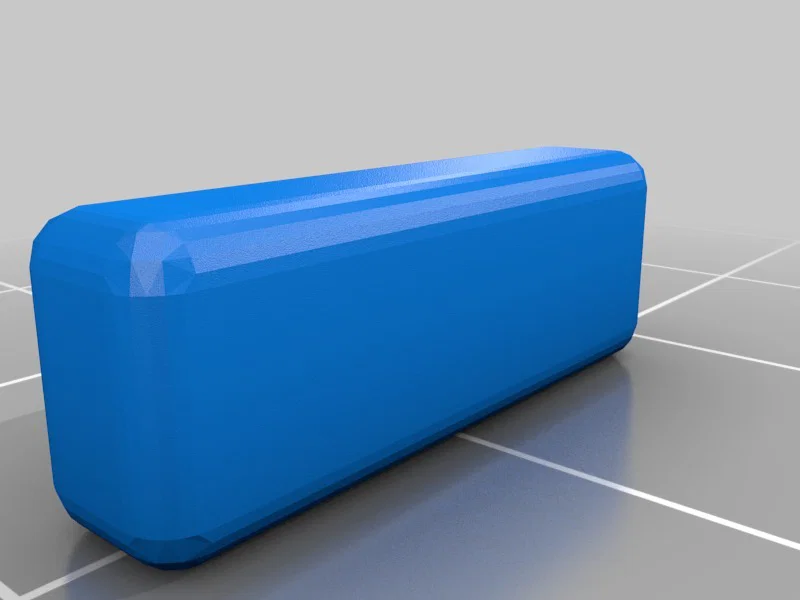

(Các vòng viền ở bracket giúp tạo khoảng hở để bánh răng xoay, chúng PHẢI chạm vào mặt bánh răng) 7. Đẩy KnobClip qua lỗ trên Handle (cho đến khi nghe tiếng tách, nó sẽ hơi lỏng một chút) 8. Đẩy đầu kia của Clip vào Knob 9. Dùng 8 BracketClip (mỗi góc 2 cái) để cố định hai bracket lại với nhau 10. Gắn Handle vào tâm của MainGear 11. Gắn AnchorHook vào AnchorMount (dùng cho đầu còn lại của sợi dây) 12. Dùng MagicWand để giữ cho các sợi dây được xếp thành hình vuông, từ từ kéo nó về phía máy bện khi dây đang được xoắn, bốn sợi sẽ tự quấn vào nhau tạo thành dây thừng!
Vậy là xong, bạn có thể bắt đầu sử dụng rồi!
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
