Giá đỡ tua vít cho hệ thống HSW - Bản Parametric
Giá đỡ tua vít được thiết kế theo thông số (parametric) dành riêng cho bảng treo HSW. Sản phẩm đi kèm file Fusion 360 để bạn tùy chỉnh kích thước, đảm bảo giữ các loại tua vít nhỏ và lớn một cách chắc chắn và gọn gàng cho xưởng làm việc.
Mô tả

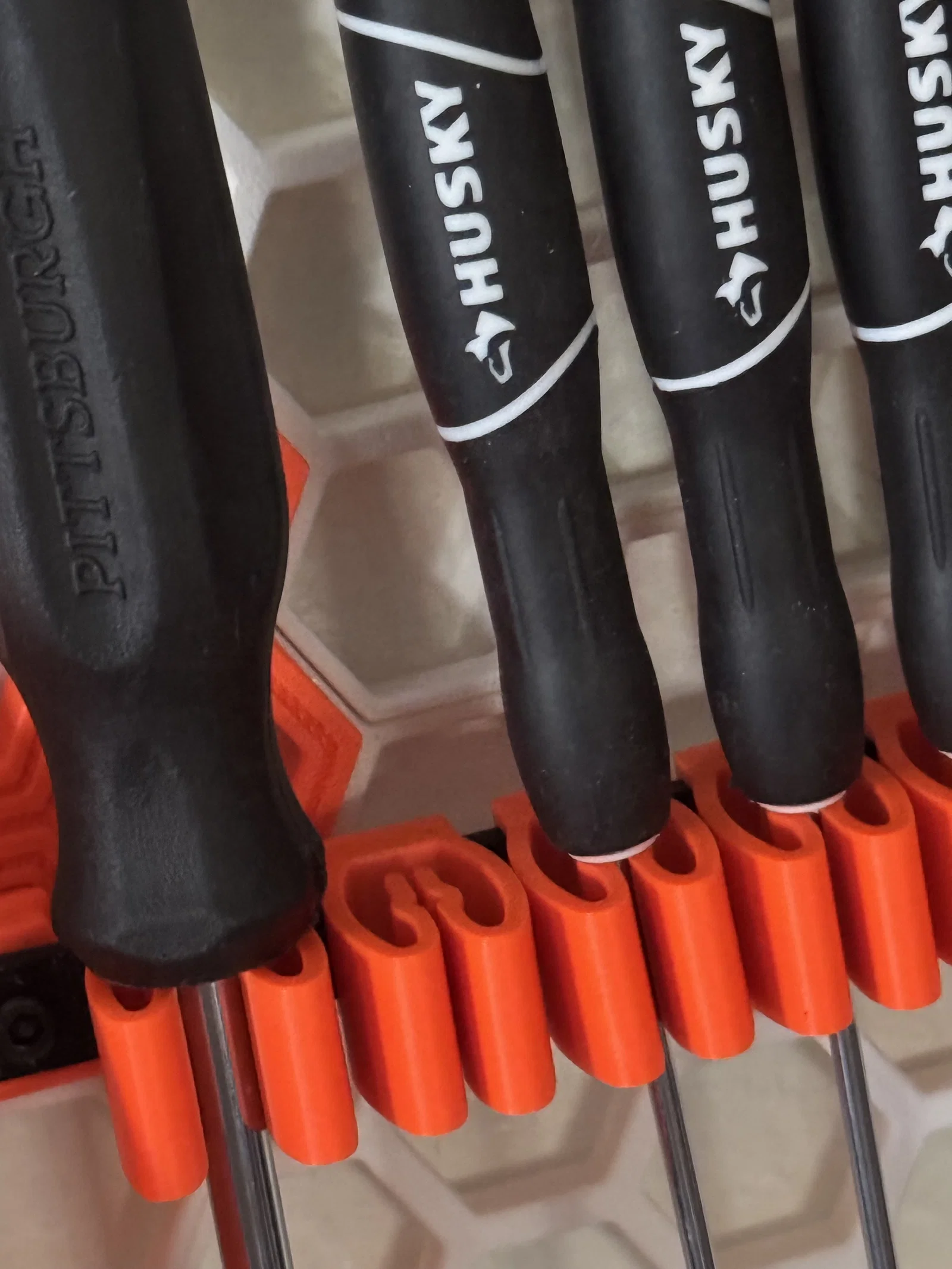

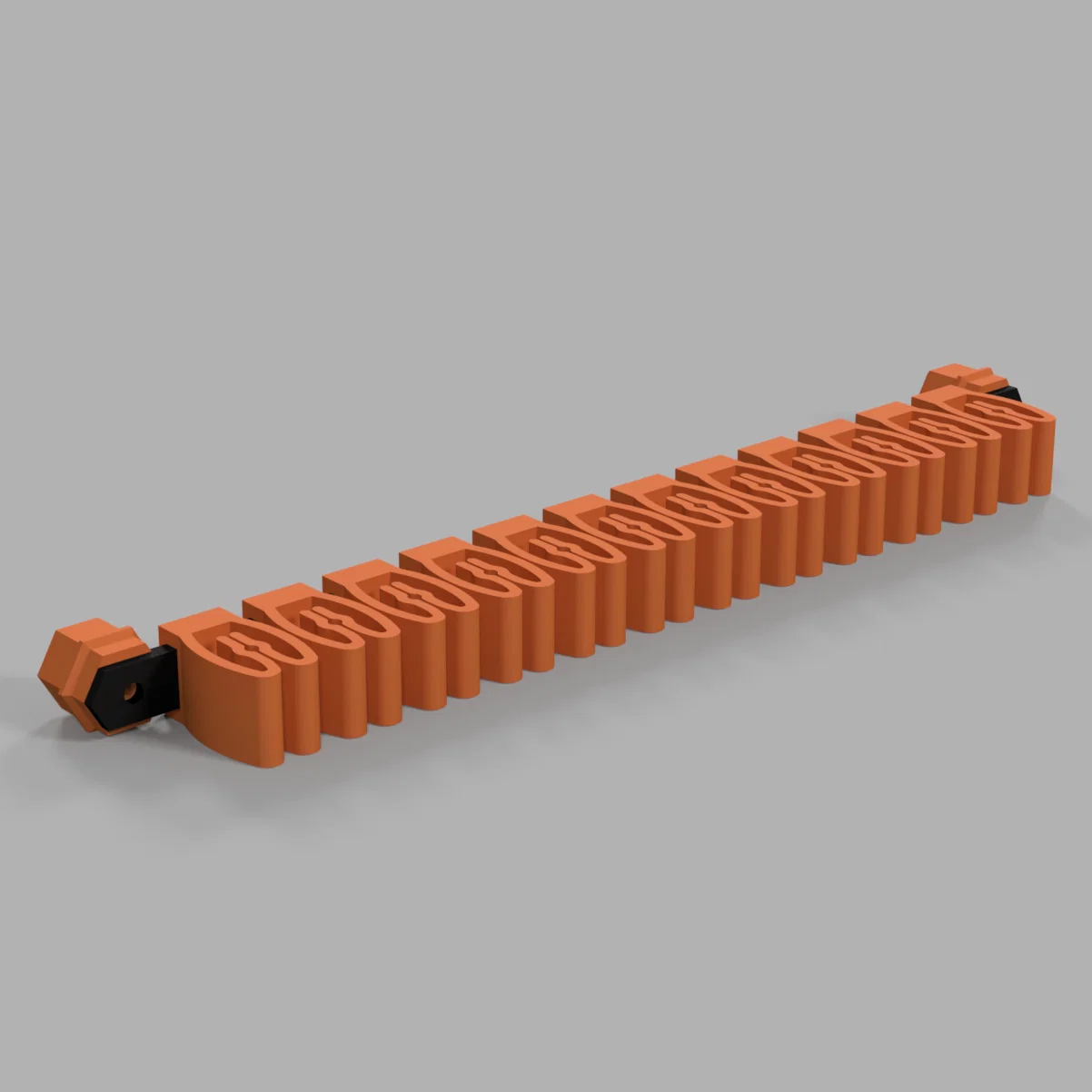

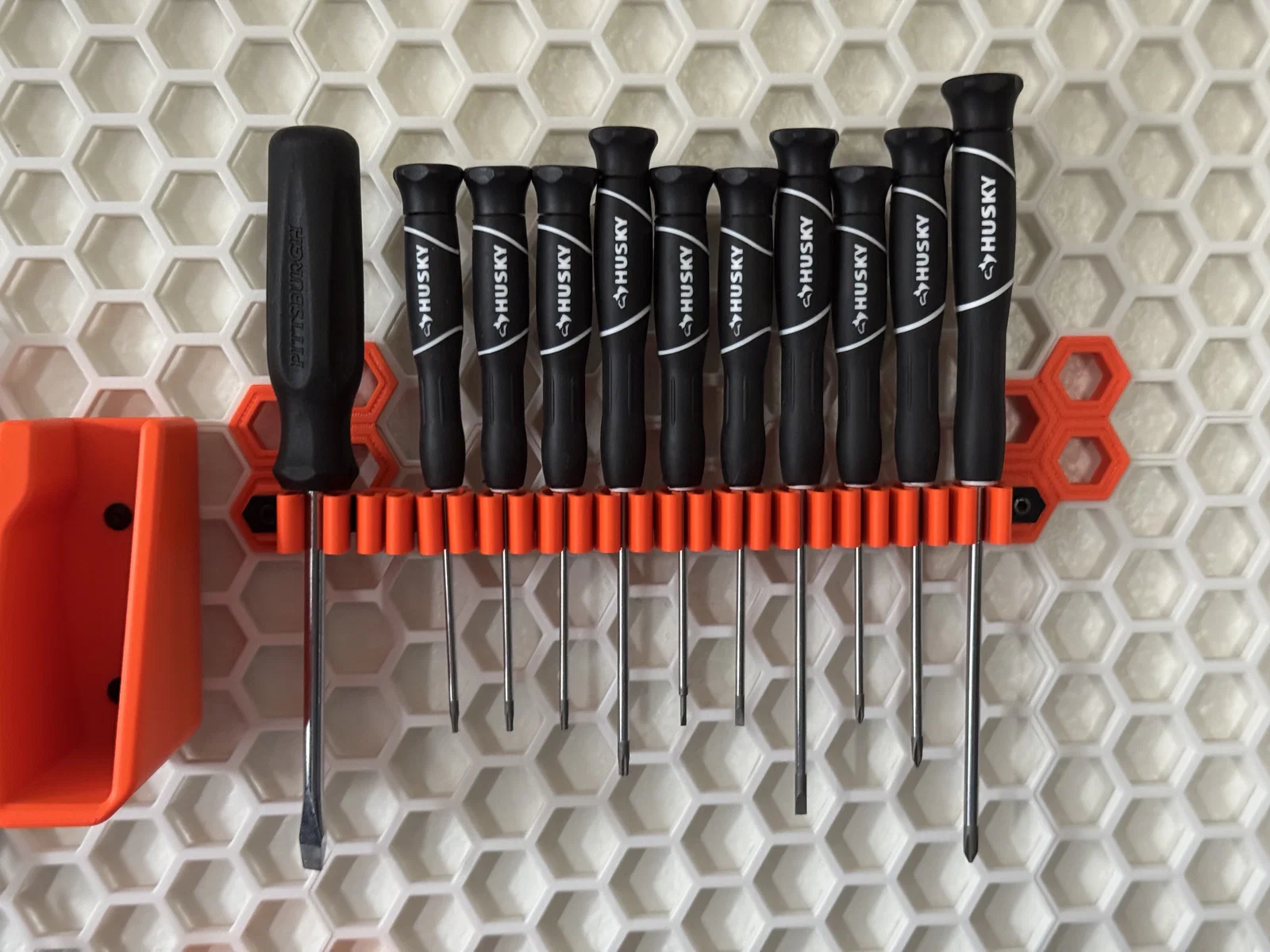

Mình có đính kèm file Fusion 360 để bạn có thể tùy chỉnh độ dài của thanh treo theo từng đơn vị khoảng cách của hệ thống HSW. Giá đỡ này giữ được cả tua vít loại nhỏ và loại thông thường với độ khít rất chắc chắn. Mặc định thanh treo sẽ chứa được khoảng 12 kẹp nếu bạn cất giữ các loại tua vít nhỏ. Với tua vít lớn hơn thì sẽ cần nhiều diện tích hơn nên bạn hãy dùng ít kẹp lại nhé. Thanh treo được gắn vào các chốt bằng ốc vít M3x8 hoặc 10.

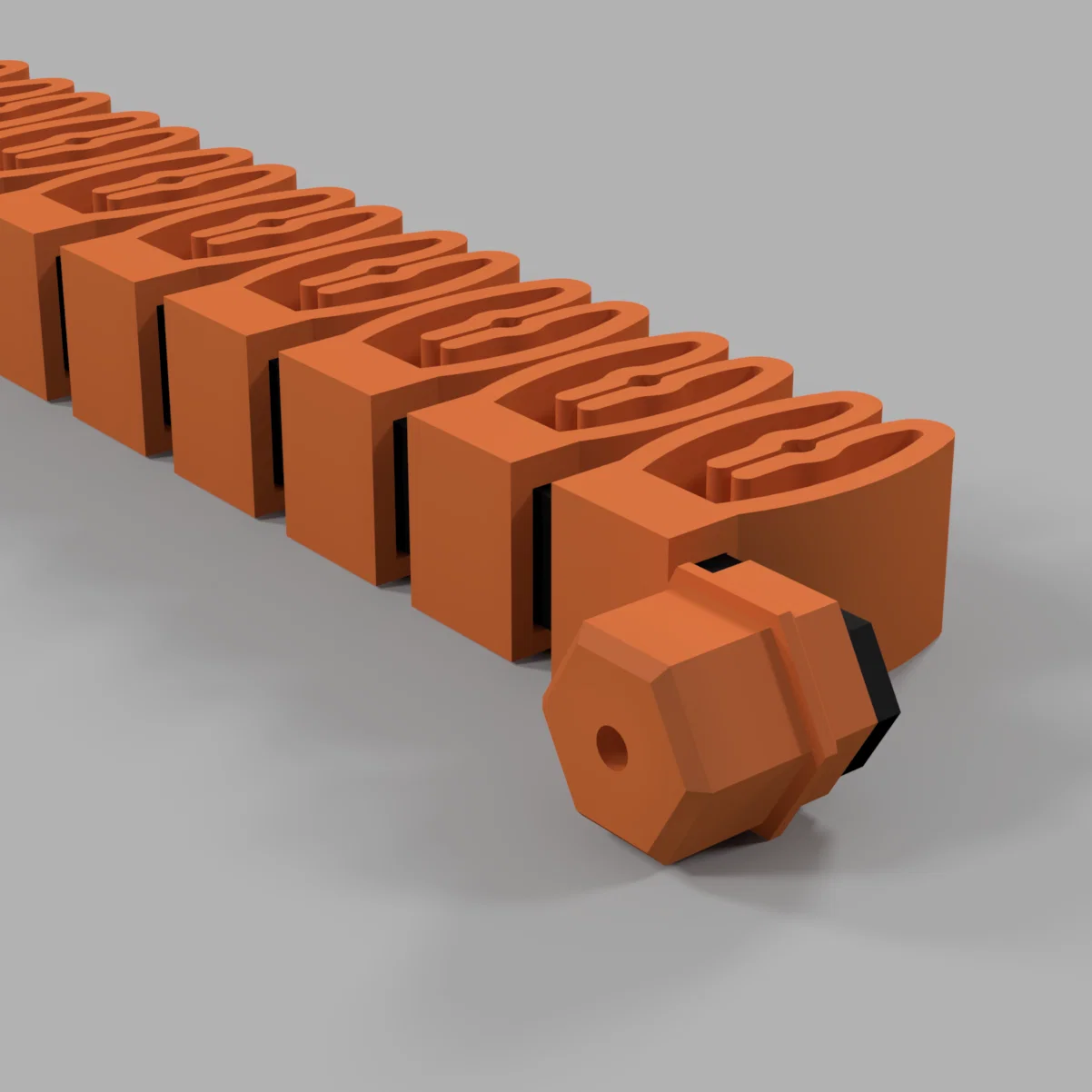

Vì mỗi máy in sẽ có dung sai khác nhau, bạn có thể cần điều chỉnh thông số 'horizontal expansion' cho các lỗ trên chốt để bắt vít được chuẩn xác. Mình thấy 2.90mm là con số lý tưởng cho tất cả các máy in của mình.
