Vỏ Bảo Vệ GaggiaBoard V3 (Cho Dự Án Gaggiuino)

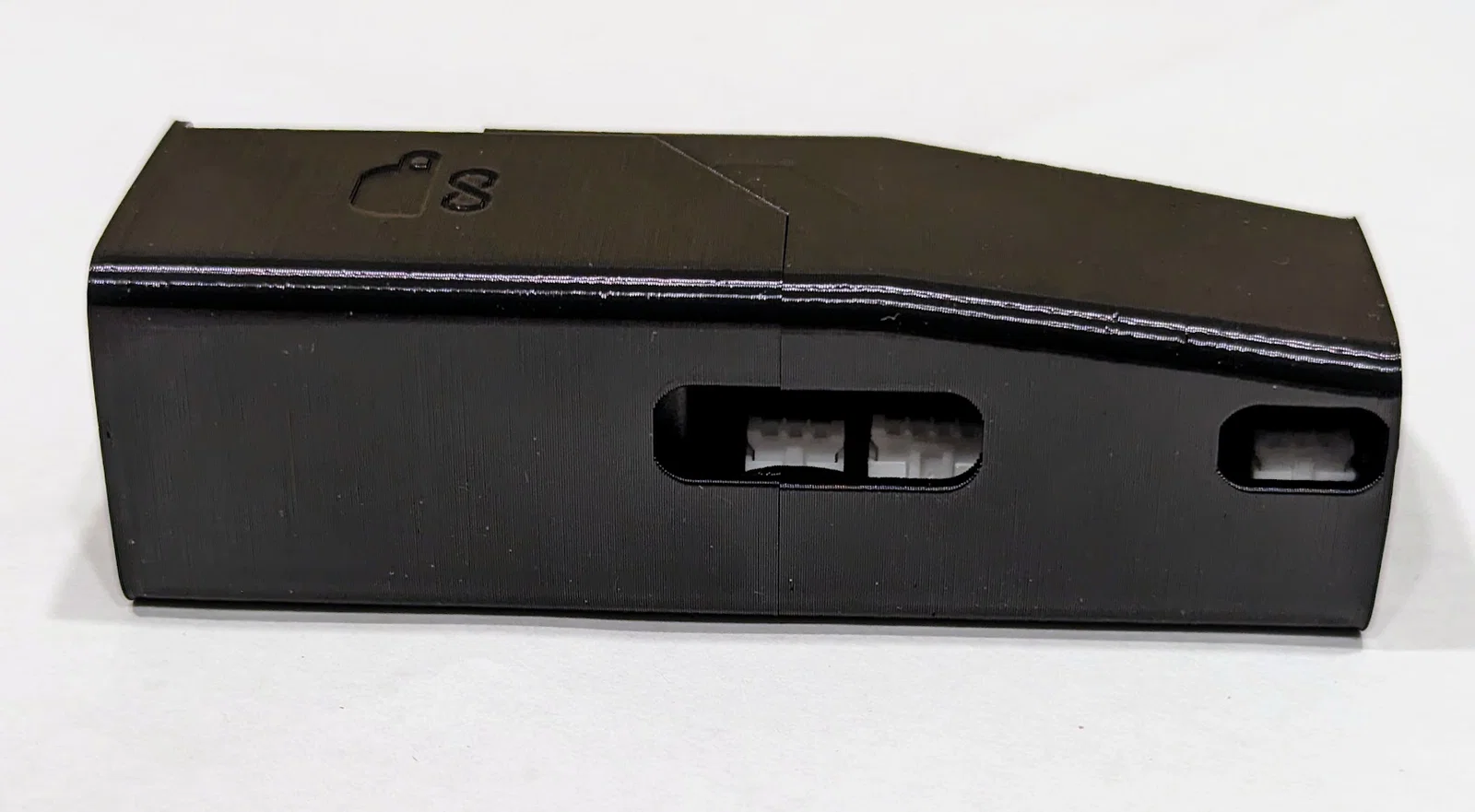

Phần vỏ bảo vệ này dùng để chứa GaggiaBoard V3 (phiên bản PCBv3, PCBv3.1 hoặc PCBv4) thuộc dự án Gaggiuino, với khả năng bao phủ tối đa để chống lại rủi ro rò rỉ nước.

Thiết kế này hướng tới việc lắp đặt bo mạch theo chiều dọc ở góc phía sau phễu trong máy pha cà phê Gaggia Classic | Pro, tuy nhiên nó cũng có thể vừa vặn với các dòng máy pha espresso khác.

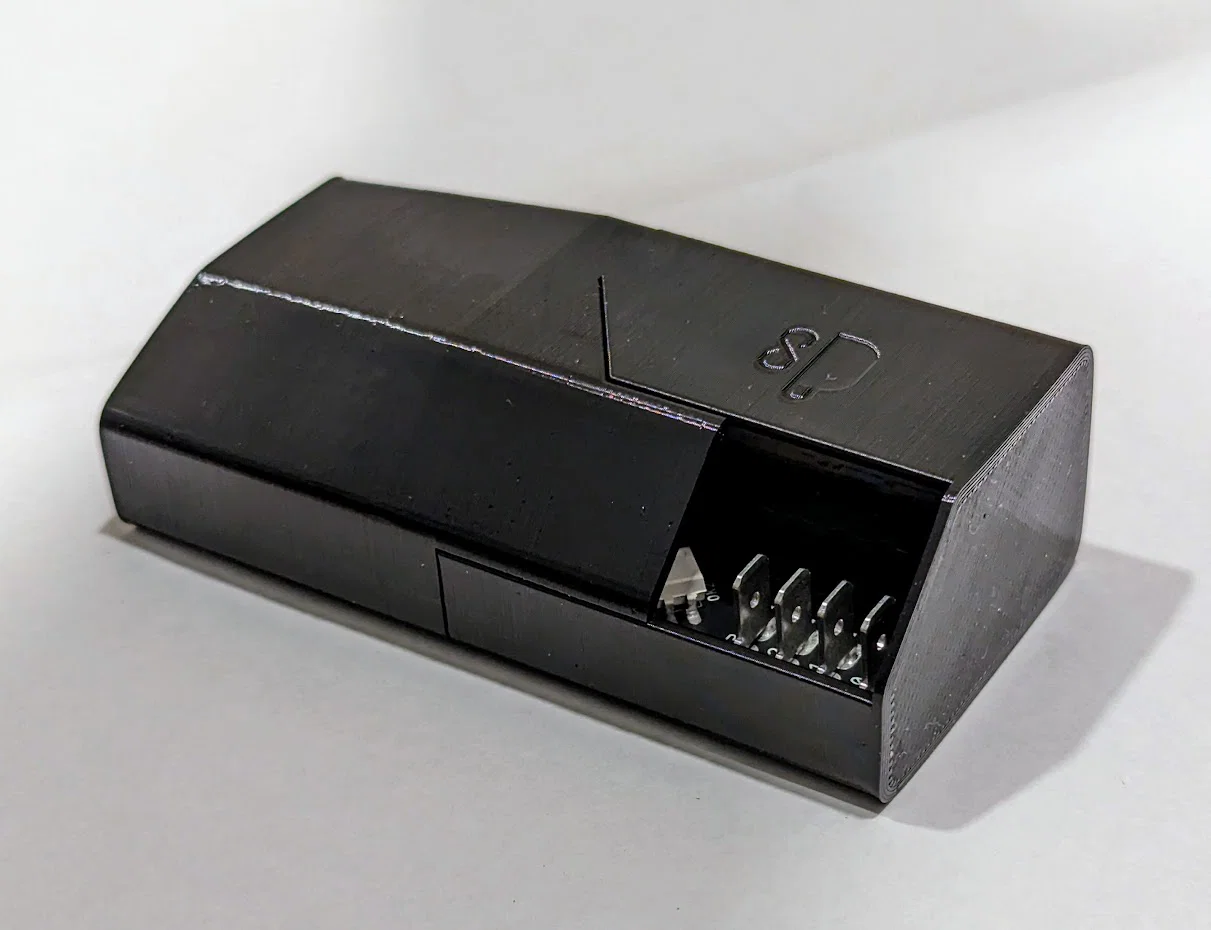

Phần đế có thể được dán cố định vào vỏ bằng băng keo hai mặt chịu nhiệt hoặc nam châm, nắp trên có thể tháo rời để dễ dàng kết nối hoặc ngắt dây dẫn.

Phụ kiện tùy chọn:

• 1 Nam châm 20x10x3 (các kích thước khác cũng có thể dùng được) + keo dán siêu dính hoặc epoxy
• Băng keo hai mặt chịu nhiệt (VHB 4611/5952/4910, Gorilla Tape, hoặc Alien Tape là những lựa chọn tốt)

Khuyến nghị in ấn: Để hướng in theo file thiết kế (theo chiều dọc), sử dụng nhựa PETG, không cần support, vòi phun 0.4mm, độ dày lớp in 0.2mm, từ 2 lớp tường trở lên, độ phủ Gyroid 20%. Bạn có thể in với độ dày 0.3mm nhưng mình vẫn khuyến khích dùng 0.2mm để phần khớp nối khít hơn và chắc chắn hơn.

Lưu ý nhỏ:

Thiết kế này đã sẵn sàng để in và lắp ngay vào máy pha cà phê của bạn. Nếu đây là lần đầu bạn đến với Printables, hãy đăng ký tài khoản, nhấn like và tải về các mẫu Gaggiuino để giúp dự án được phổ biến hơn, đồng thời tham gia cộng đồng Printables nhé!

Cập nhật:

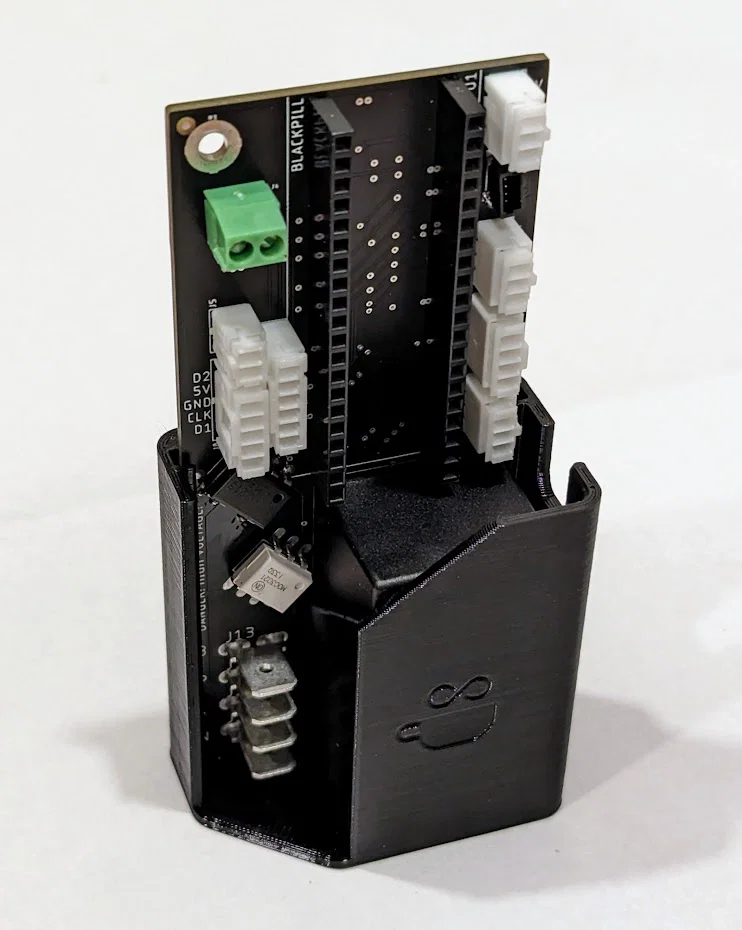

29/08/2023 - Điều chỉnh nhẹ kích thước đường ray do sự khác biệt về kích thước PCB giữa các lô sản xuất. Nắp được thiết kế lỏng hơn một chút để dễ dàng tháo rời mà không làm xê dịch phần đế đang gắn trên PCB. Cải tiến này giúp việc lắp đặt và tháo gỡ PCB trở nên thuận tiện hơn mà vẫn đảm bảo giữ chặt bo mạch.
