Giá treo cuộn nhựa Filament cho hệ thống Multiboard

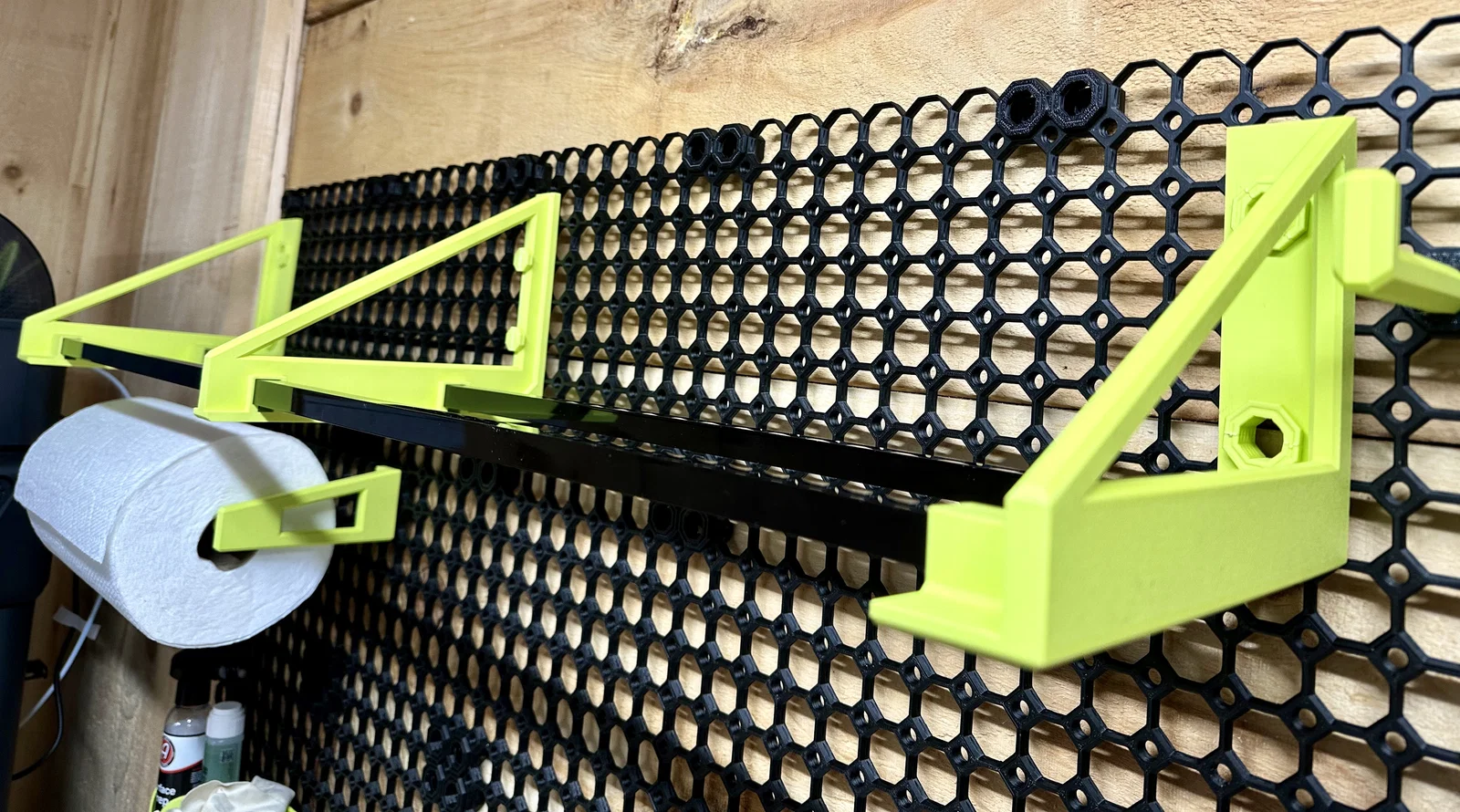

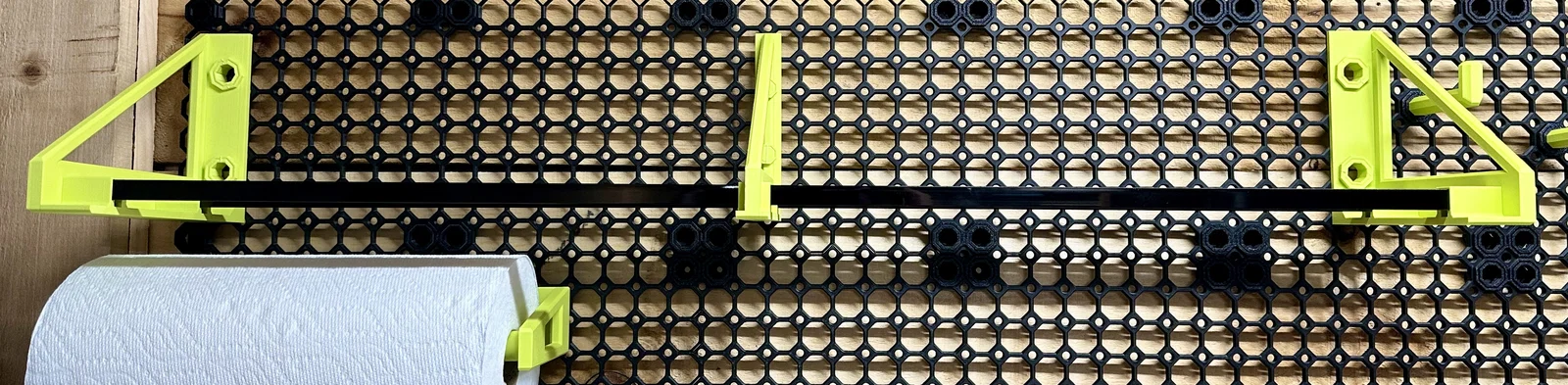

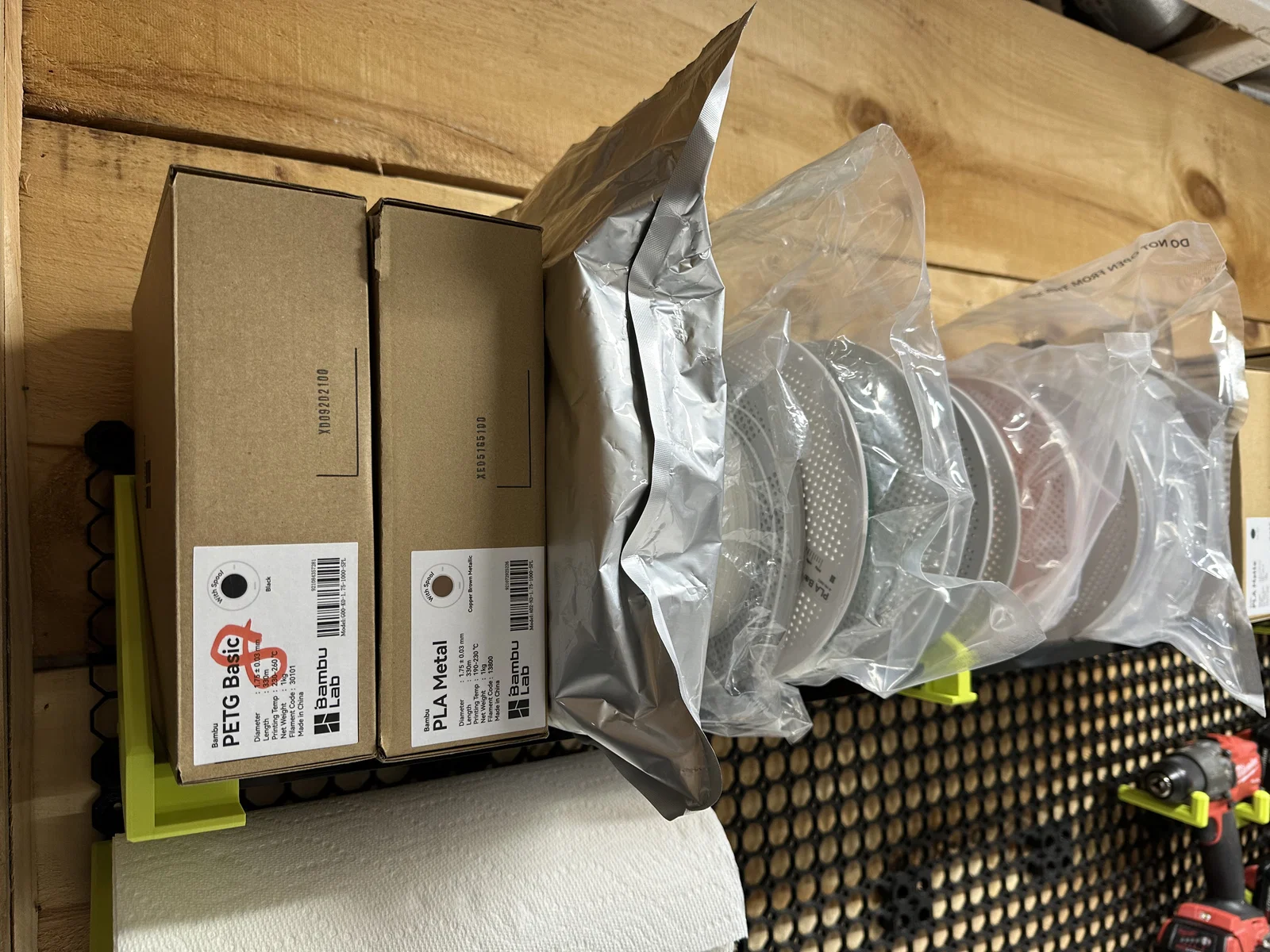

Đây là giá đỡ cuộn nhựa in 3D và kệ gắn tường dành cho hệ thống lưu trữ Multiboard. Giá đỡ gồm hai đầu giữ và tùy chọn in thêm các giá đỡ ở giữa để tăng khả năng chịu lực. Bộ giá này sử dụng thanh nhôm chữ V (angle moulding) kích thước ½ x ½ inch để đỡ các cuộn nhựa 1KG tiêu chuẩn.

Các bộ phận của giá treo cuộn nhựa

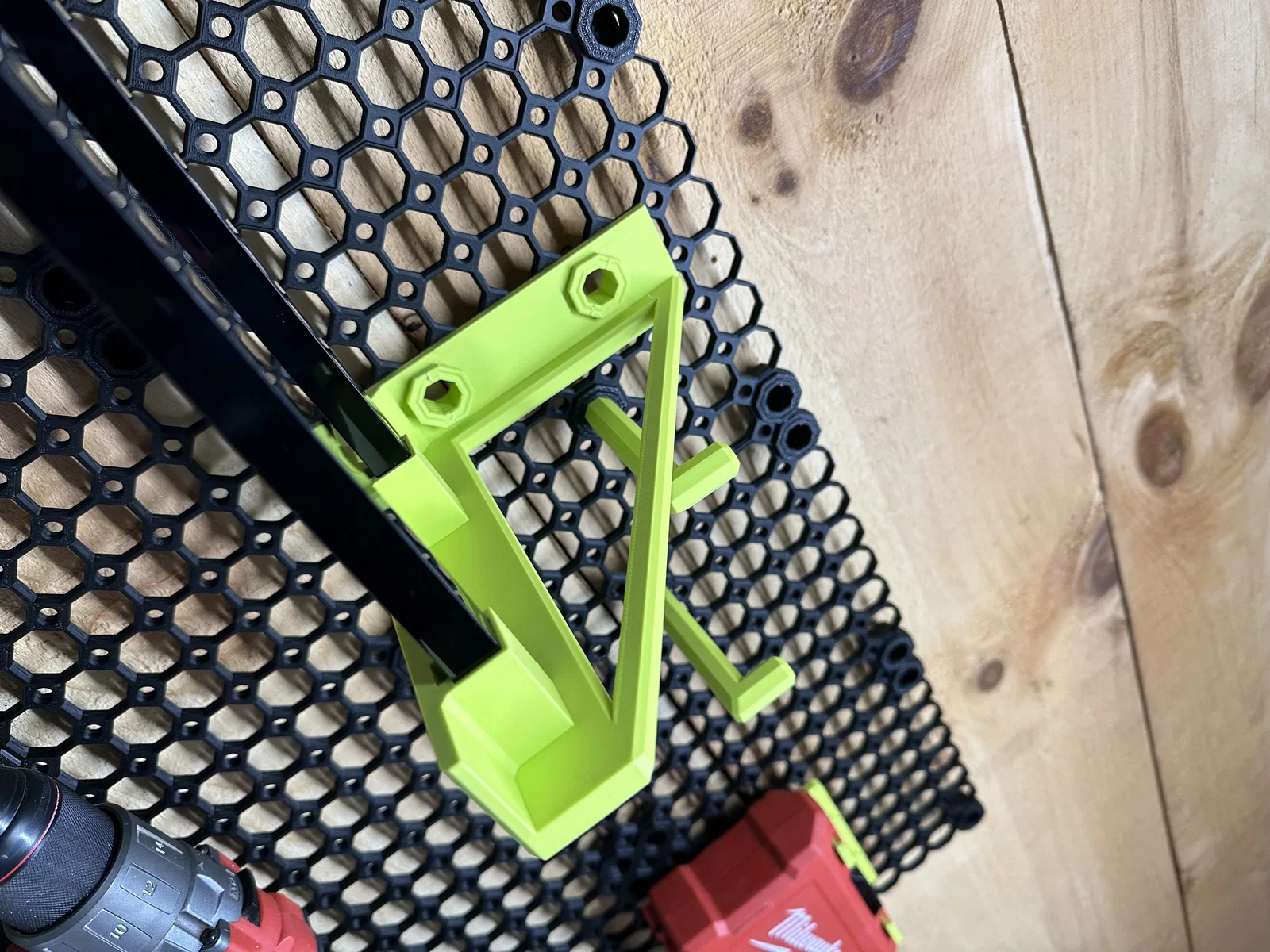

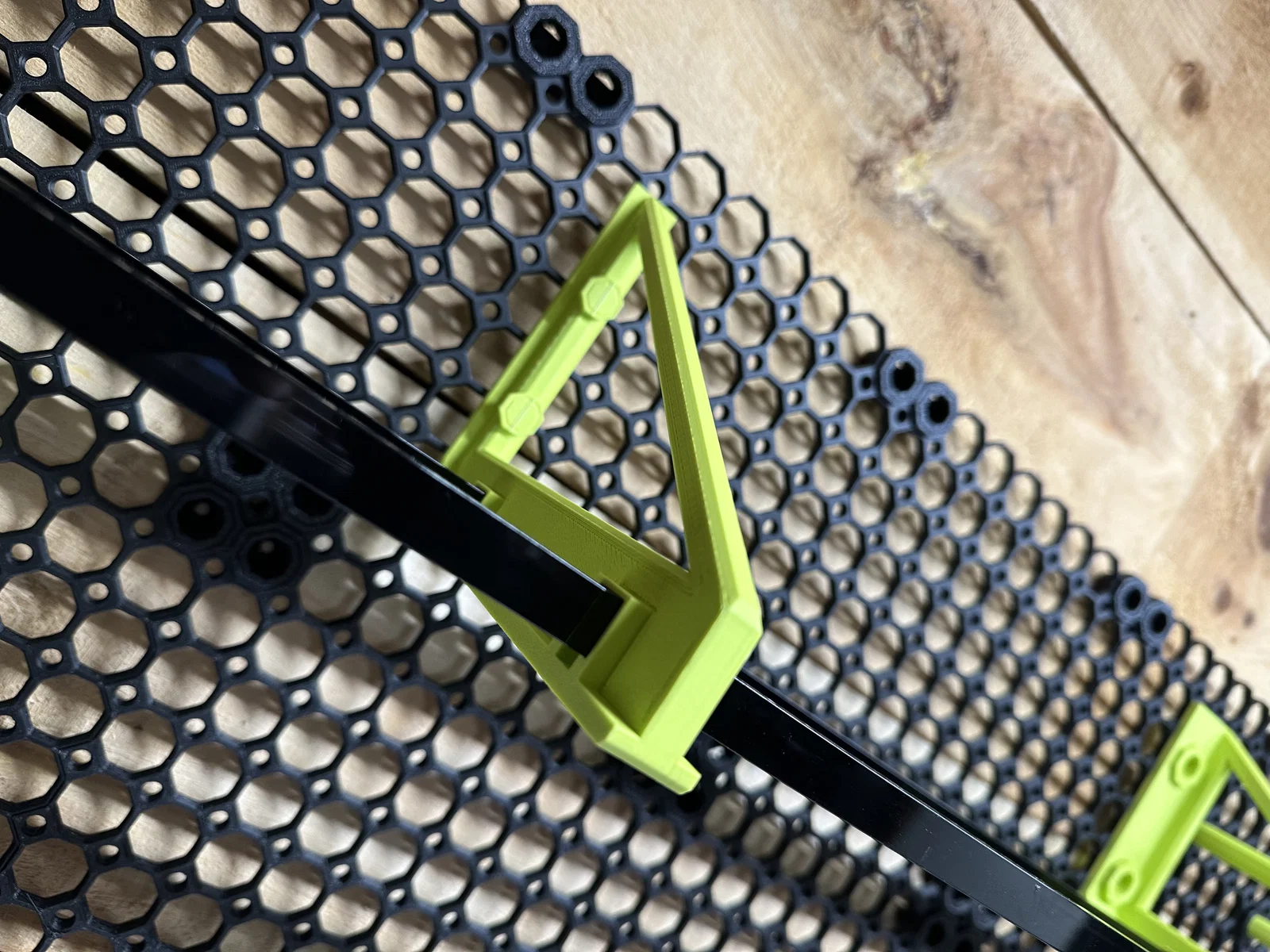

Thanh nhôm chữ V (Angle Moulding): Bạn cần chuẩn bị thanh nhôm chữ V kích thước ½ x ½ inch, có thể dễ dàng tìm mua tại các cửa hàng vật liệu xây dựng và cắt theo độ dài mong muốn. Link tham khảo: Home Depot USA và Home Depot Canada Đầu giữ (End Racks): Cần in 1 cái bên trái và 1 cái bên phải để cố định hai đầu thanh đỡ. Giá đỡ giữa (Middle Rack - tùy chọn): Khuyến khích lắp thêm mỗi 2 feet (khoảng 60cm) để tăng độ chắc chắn. Bạn nên xỏ giá đỡ giữa vào thanh nhôm trước khi lắp các đầu giữ.

Hướng dẫn in 3D

Nên đặt nằm nghiêng các bộ phận khi in để đảm bảo độ bền tối đa. Thông số dưới đây chỉ là khuyến nghị.

Chất liệu: PLA, Matte-PLA hoặc các loại PLA có độ bền cao (ví dụ: PLA-CF) Thông số in: 5 Wall loops, 15% Adaptive Cubic Infill, chiều cao lớp in 0.2 mm với đầu phun 0.4mm. Hỗ trợ (Support): Có bật Brim: Loại Outer và Inner với chiều rộng tối thiểu 3mm.

Phụ kiện đi kèm

Mình thực sự khuyên bạn (thậm chí là bắt buộc) nên dùng thêm T-bolts hoặc Folded-bolts để gắn hệ thống này lên các tấm Multiboard.

Gắn đầu giữ (trái/phải) vào tấm tường:

• Cách 1: 13mm Big Thread, Flat Head Bolt. Link: tại đây.
• Cách 2: 13mm Push-Fit, Flat Head, Folded Bolt. Link: tại đây.

Gắn giá đỡ giữa vào tấm tường:

• Cách 1: 20mm Small Thread, Flat Head, Shank T-Bolt. Link: tại đây.
• Cách 2: Tự chế: 24mm Small Thread, Flat Head, Shank Folded Bolt. Link: tại đây.
