Sasquatch - Đế kê hỗ trợ cho Festool Domino DF 500

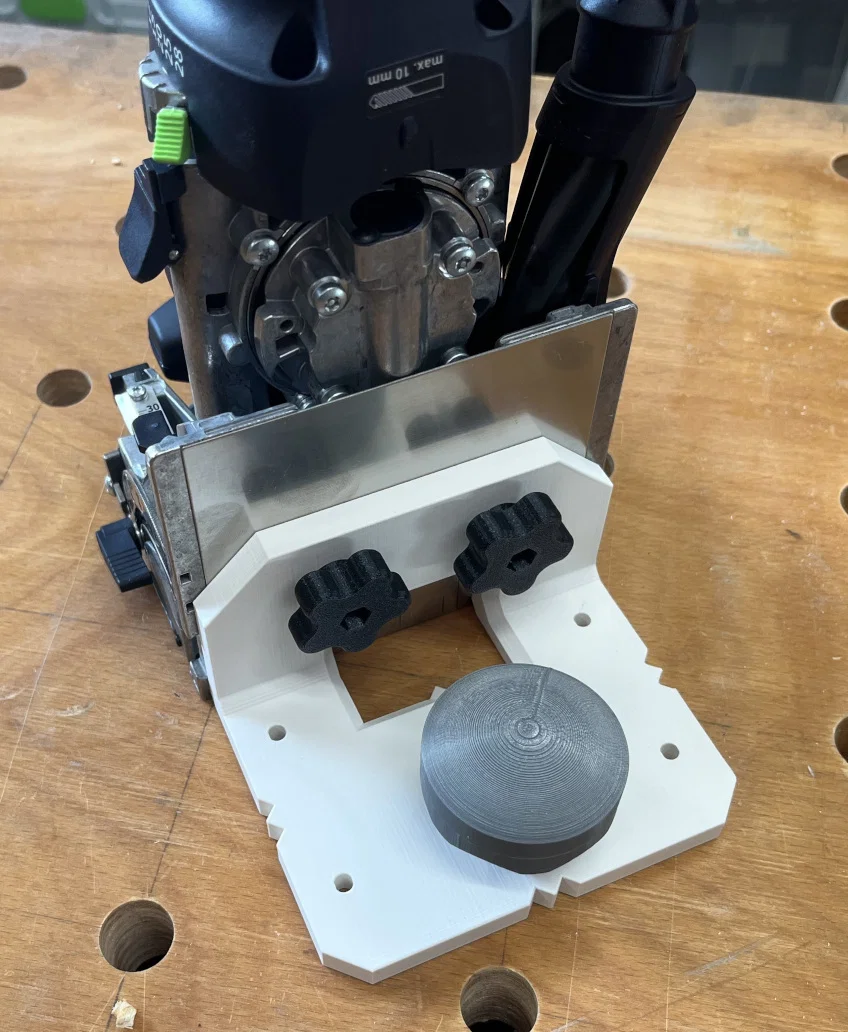

Đế kê hỗ trợ mở rộng cho máy phay Festool Domino DF 500, được lấy cảm hứng từ TSO DBF-45 BigFoot v2.0

Khi sử dụng máy Domino trên các bề mặt phẳng, mình cảm thấy thao tác không được thoải mái cho lắm. Thay vì dùng phụ kiện đi kèm hoặc mua sẵn, mình đã tự thiết kế một phiên bản có thể in 3D.

Sản phẩm này mang lại các ưu điểm:

  • Cửa sổ lớn giúp dễ dàng quan sát vạch đánh dấu độ lệch 10mm
  • Các vạch căn chỉnh tâm trên đế
  • Vạch đánh dấu độ lệch 60mm
  • Điểm gắn tay cầm lớn
  • Các lỗ bắt vít trong trường hợp anh em muốn lót thêm một tấm gỗ lớn bên dưới
  • Các lỗ gắn (dài) bổ sung để phù hợp với miếng gỗ lót bên dưới

Đối với tay cầm, mình dùng loại M5 knob for MFT Benchdog. Để lắp ráp, mình đã sử dụng loại .

Ngoài ra, anh em cần chuẩn bị thêm 3 con ốc M5.

Khi in, hãy đặt nằm nghiêng và nhớ bật support cho phần cửa sổ. Mình dùng organic support thấy in ra rất đẹp.

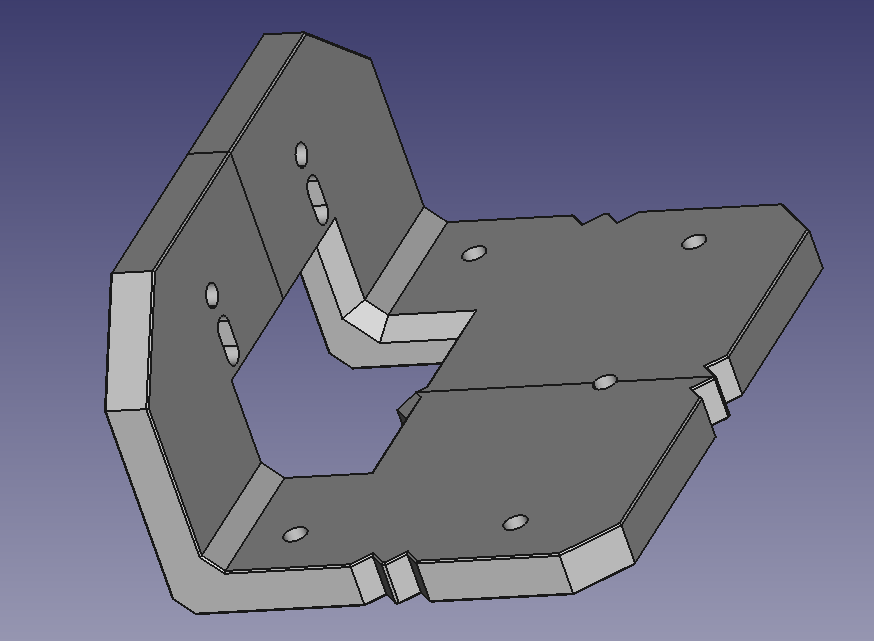

Hình ảnh render khi chưa gắn núm vặn:

Kho lưu trữ mã nguồn: cad-sasquatch

Giấy phép dự án: CC BY-NC-SA 4.0
