Giá Đỡ Bút Tiêm Eli Lilly Autopen (Phiên bản cải tiến)

Cách đây một thời gian mình có làm cho vài loại bút tiêm tự động mà phải dán các mảnh lại với nhau. Bản gốc của mình vẫn dùng tốt đến tận bây giờ, nhưng mình muốn làm lại bằng Fusion thay vì Tinkercad để xem có thể cải tiến gì thêm không. Nó vẫn kẹp được vào bất kỳ loại bút tiêm nào có đường kính thân 19mm và chiều dài tối thiểu 84mm, giống như loại bút phổ biến mà Eli Lilly dùng cho hầu hết các loại thuốc tiêm của họ (Mounjaro, Trulicity, Emgality, v.v.).

Hình học của mẫu này giờ đây đã được tối ưu hóa để in với các đường nét liền mạch hơn, giúp nó chắc chắn mà lại ít tốn nhựa hơn. Mình cũng đã bỏ đi việc phải in nhiều mảnh và cần dùng keo bằng cách tích hợp thiết kế bản lề print-in-place cực kỳ mượt mà. Thay vì thiết kế tròn hoàn toàn như kiểu cũ, mình dùng các bề mặt phẳng và phần nhô ra theo đường thẳng giúp in dễ dàng hơn.

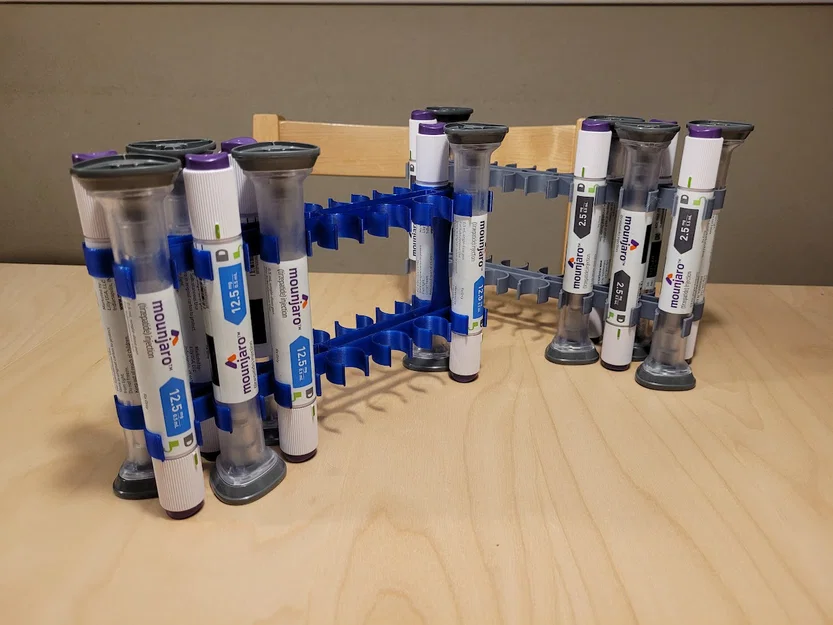

Cuối cùng mình đã tạo ra ba kích cỡ - một loại chứa tám bút, một loại mười hai bút, và vì chúng ta thường nhận thuốc định kỳ khi vẫn còn dư một hai bút, nên mình có thêm phiên bản mười bốn bút. Giờ đây mình có thể chứa đủ lượng thuốc ba tháng cho hai người trong một không gian chỉ lớn hơn hộp đựng một tháng một chút.

Bạn hãy in hai cái, cái trên thì lật ngược lại. Các cánh tay được giữ bằng một mấu nhỏ ở đáy. Chỉ cần đẩy các cánh tay ra 90 độ rồi ghép hai phần vào nhau. Thiết kế này có độ khít cao nhờ ma sát, rất ổn định và càng chắc chắn hơn khi đã cắm đầy bút. Nếu cần cất đi, bạn chỉ việc bóp và kéo các cánh tay ra, gập lại là xong, gần như không tốn diện tích.

Khi xếp bút, hãy xếp so le nhau, nếu bạn in bản đầy đủ thì có thể cắm thêm hai cây ở hai đầu để giữ ổn định hơn.

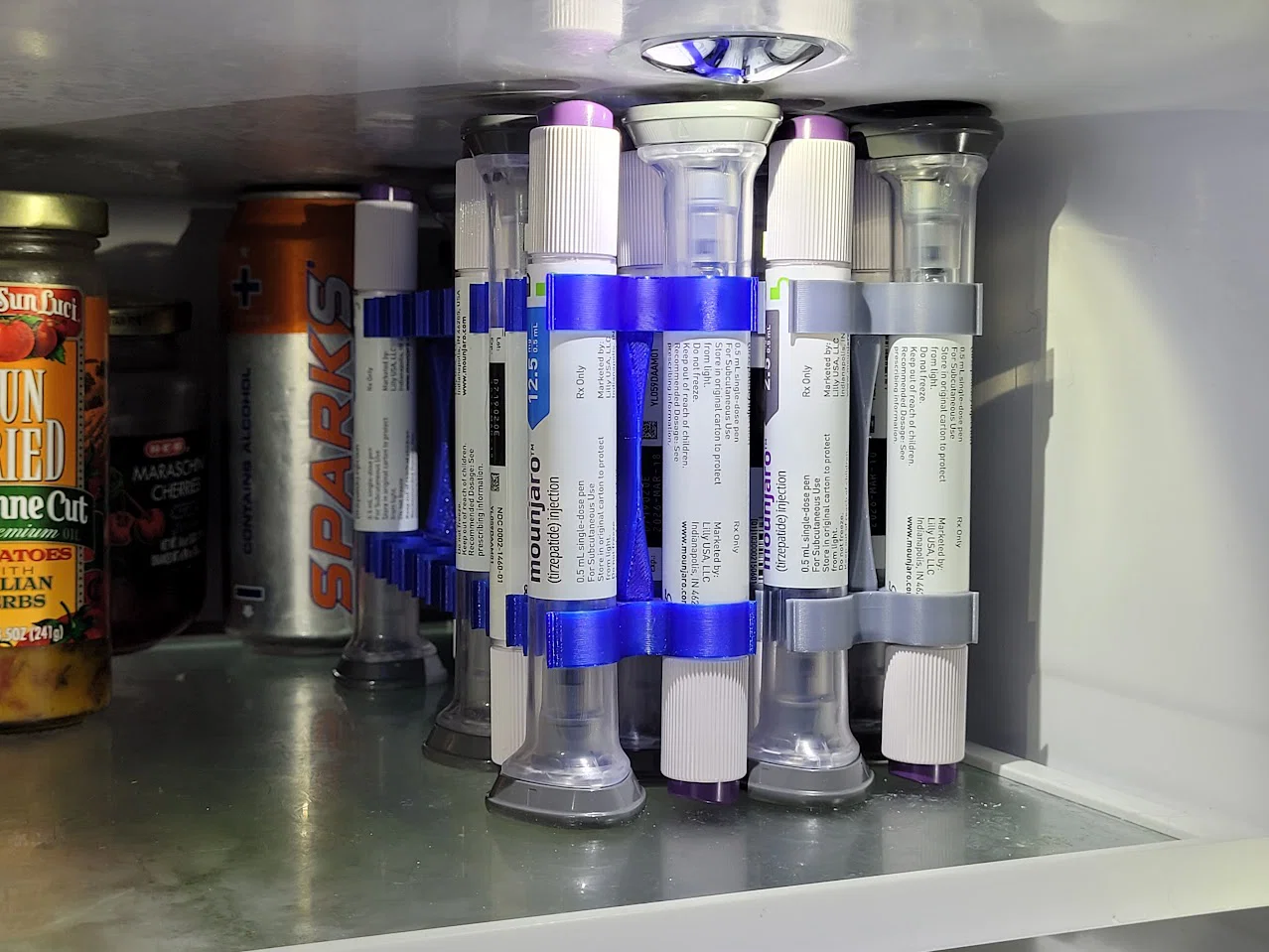

Mình thường in theo màu sắc biểu thị liều lượng của thuốc, ví dụ như PETG màu xanh cho loại 12.5mg và PLA màu xám cho loại 2.5mg. Cả hai loại nhựa đều dùng rất tốt! Mình khuyến khích bạn in với độ rộng đường in (line width) 0.42mm và chiều cao lớp in (layer height) 0.2mm.

Các cấu hình in đã được tinh chỉnh có sẵn trên MakerWorld cho PLA và PETG.

CẬP NHẬT: Theo yêu cầu, mình đã thêm phiên bản mini! Không có bộ phận chuyển động, nhưng vẫn chứa được bốn bút thoải mái.
