Vỏ hộp (Case) cho WT32-ETH01

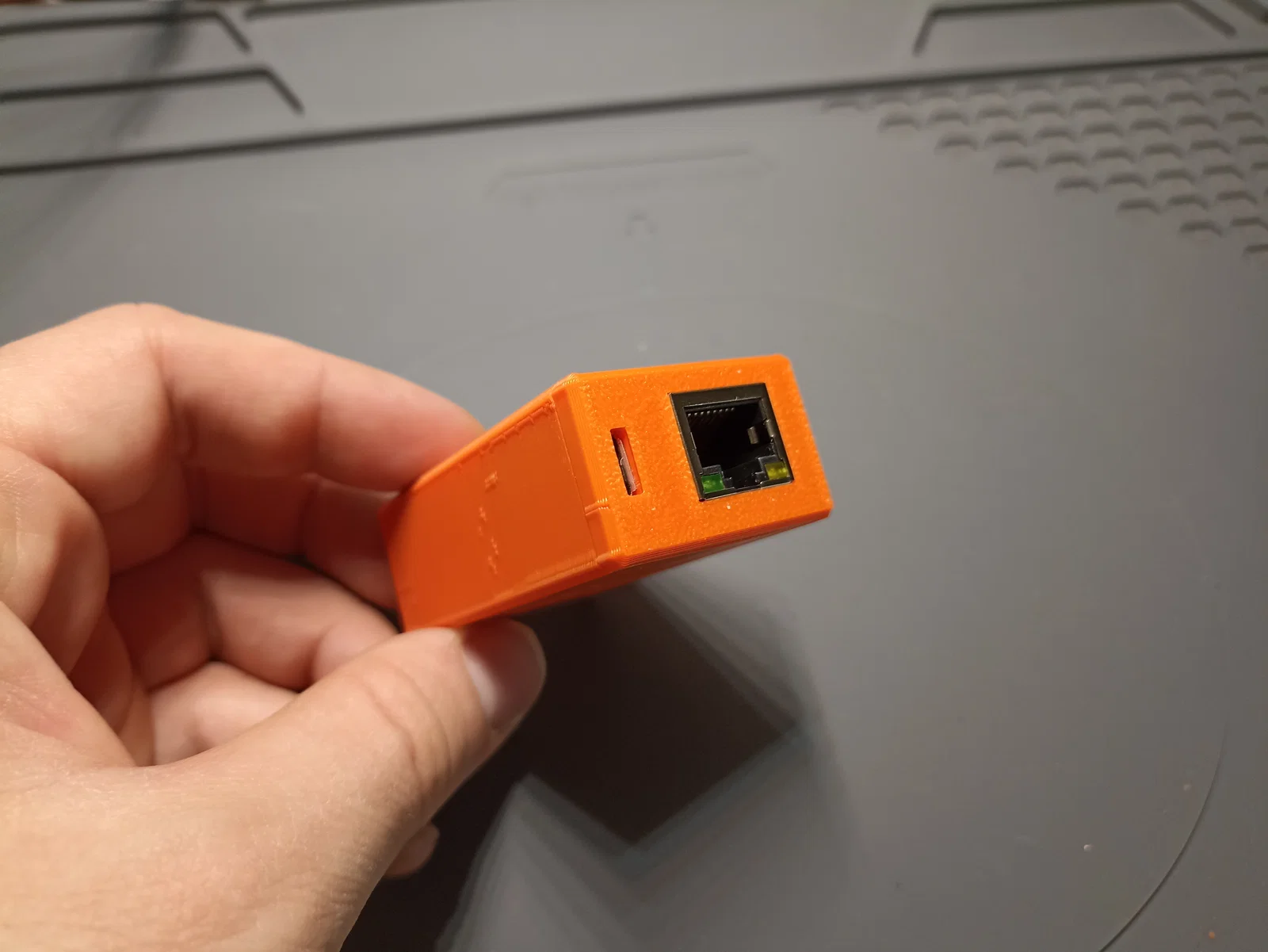

Mẫu vỏ hộp được thiết kế riêng cho module WT32-ETH01, tích hợp sẵn cổng micro USB từ module TP4056 để cấp nguồn 5V. Sản phẩm được thiết kế để làm Bluetooth proxy cho HomeAssistant, in dễ dàng bằng nhựa PLA mà không cần support.
Mô tả

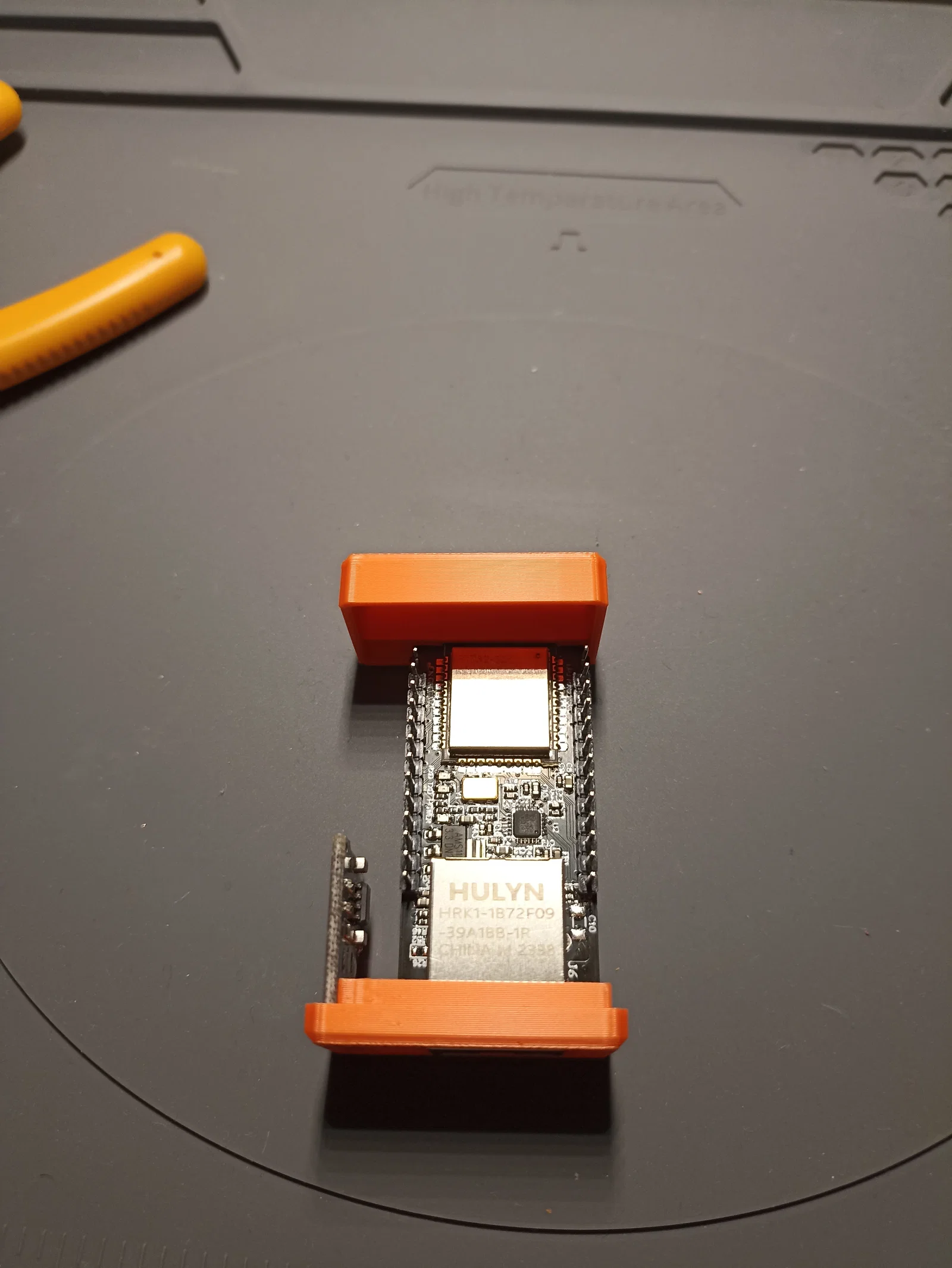

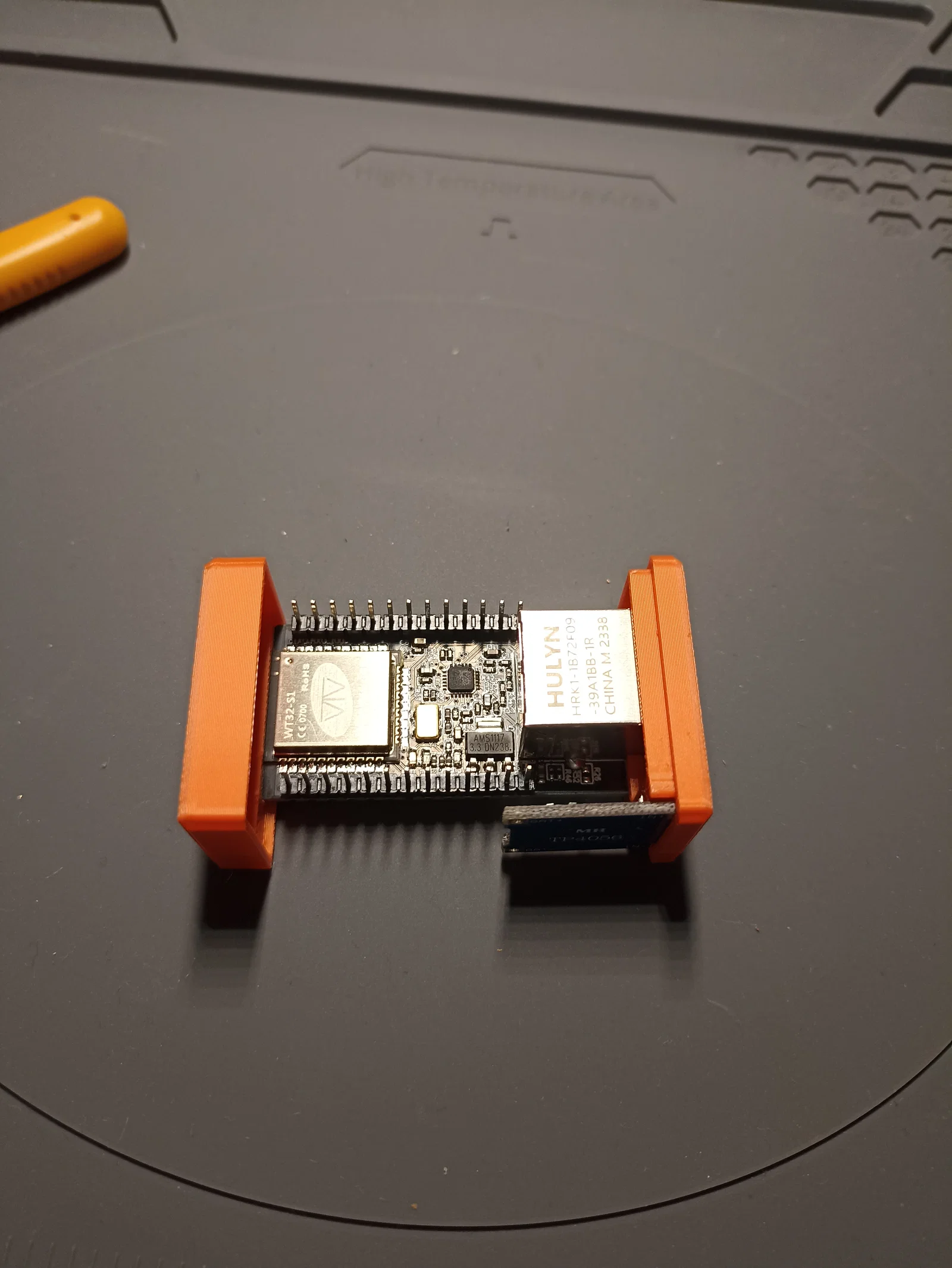

Đây là mẫu vỏ hộp mình tự thiết kế cho module WT32-ETH01. Vỏ hộp này vừa khít với module WT32 và một module sạc pin Li-Ion TP4056 (loại không có mạch bảo vệ pin). Thực ra module sạc này không cần thiết để sạc vì dự án không dùng pin. Mình chỉ tận dụng cổng micro USB trên đó để hàn dây GND và 5V, sẵn tiện có dư mấy cái nên lắp vào vỏ hộp cho gọn thôi.
Mình dùng module này làm Bluetooth proxy cho HomeAssistant và chạy bằng ESPHome.
Vỏ hộp này in bằng nhựa PLA, không cần dùng support.
Nếu anh em muốn chỉnh sửa lại dự án do dung sai quá chật hoặc vì lý do nào khác, đây là link dự án trên Onshape: https://cad.onshape.com/documents/fc3c10cda014e61c3986f890/w/e81dbe7fd8f9f6afd6175256/e/dbc01e4547656643590539ba. Anh em cứ tự nhiên copy về tùy chỉnh cho vừa ý nhé.
