Bộ điều hướng luồng gió cho quạt 120mm

Mô tả

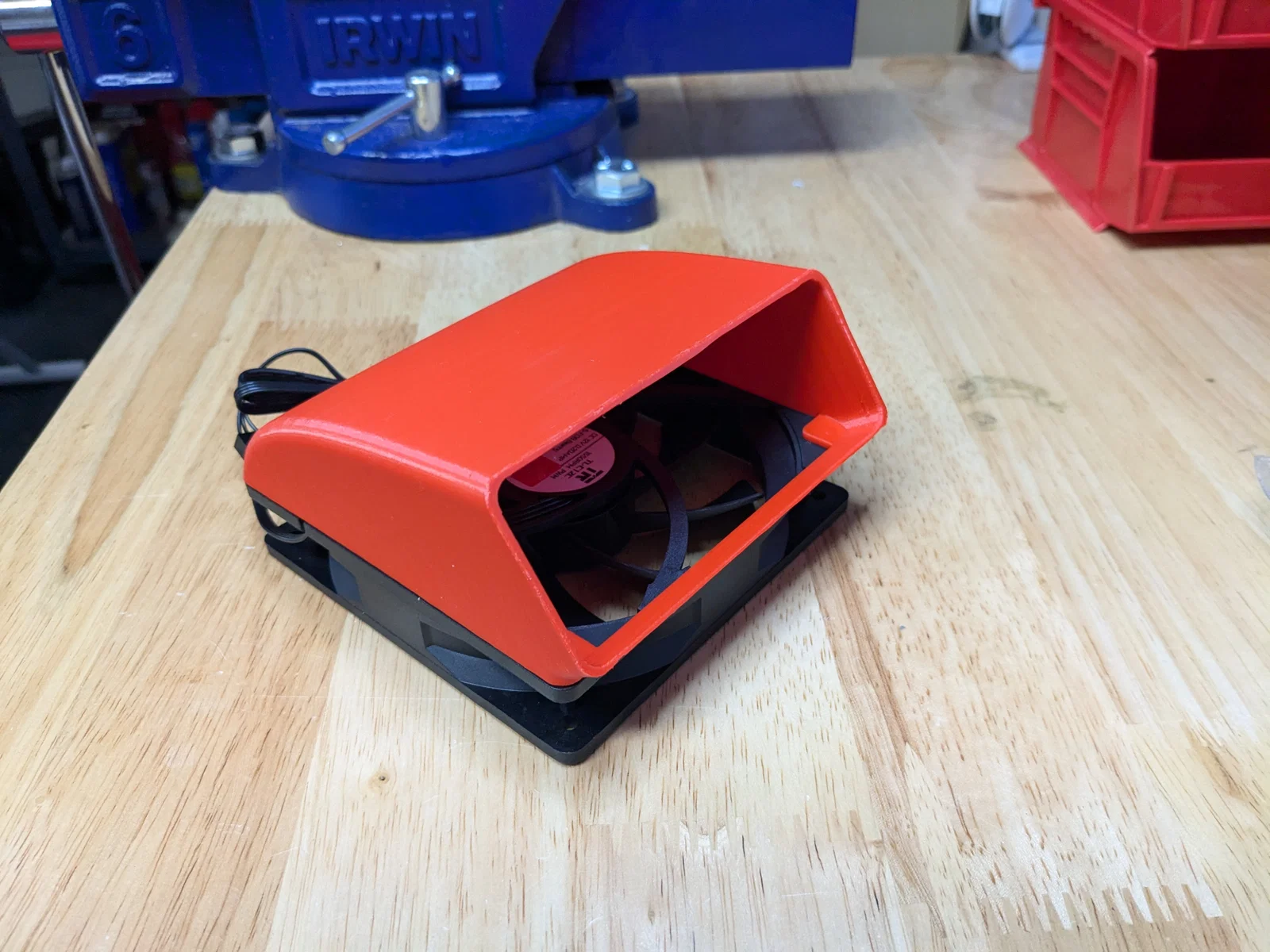

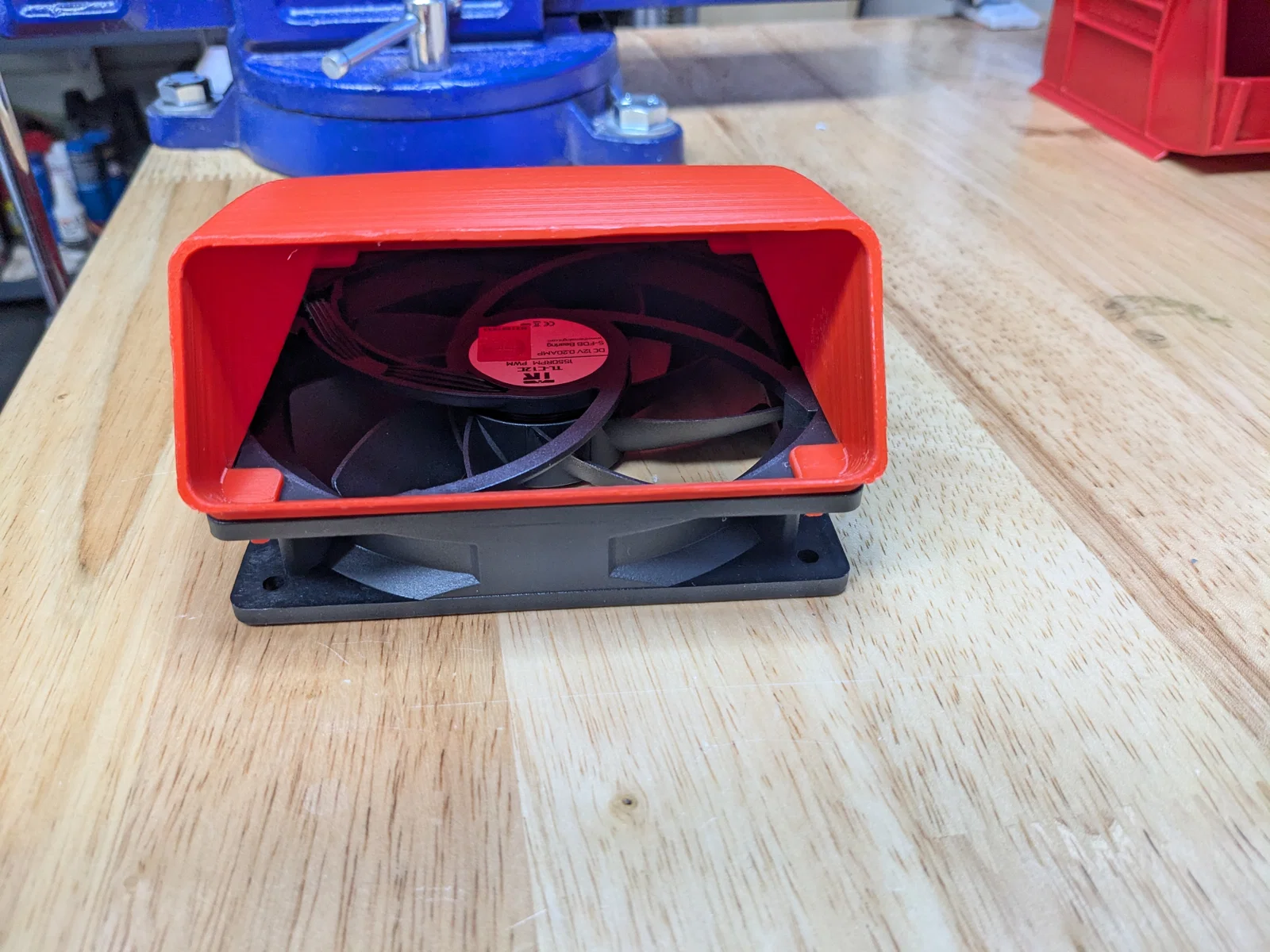

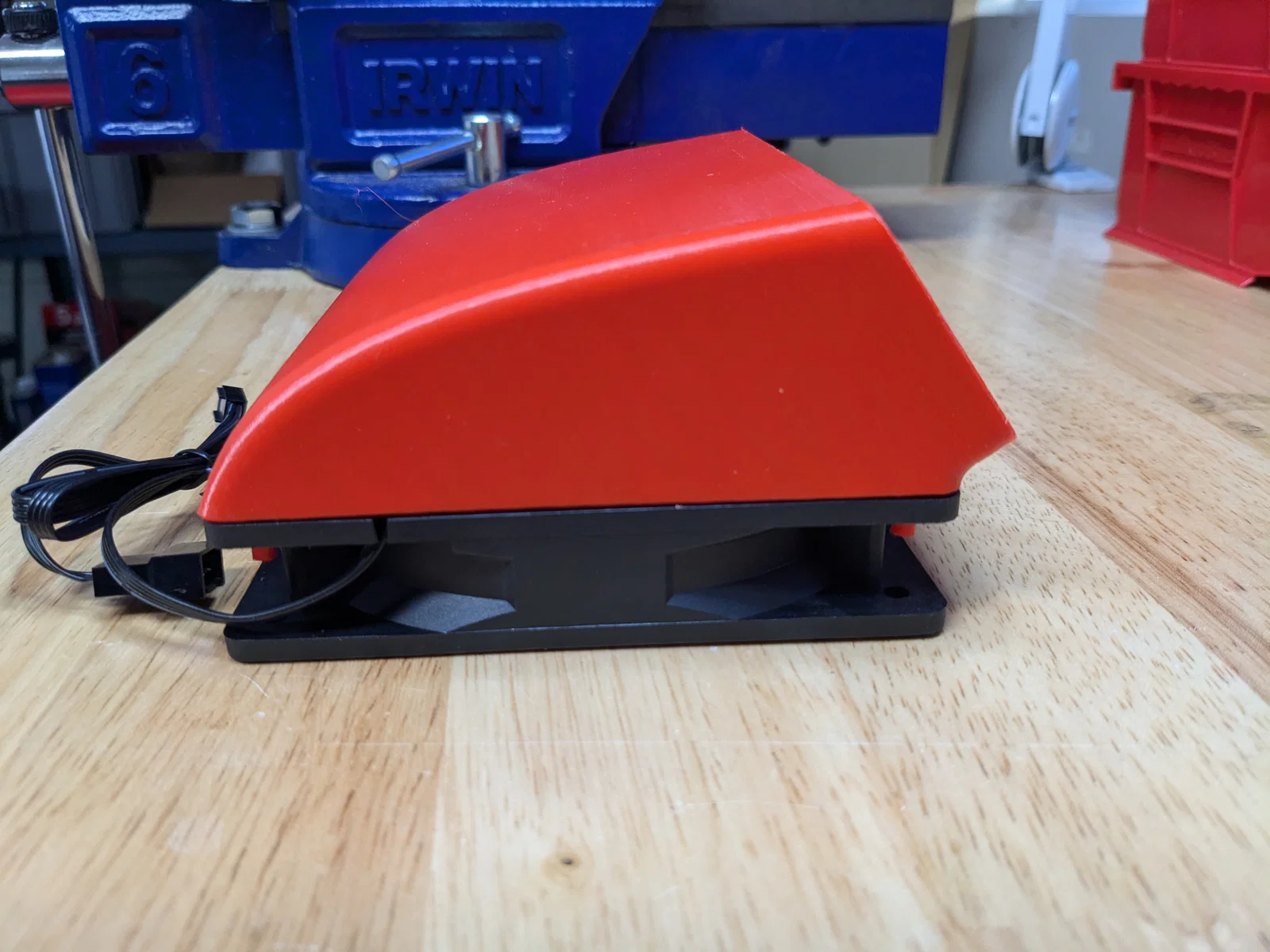

Tôi đang dùng cái tủ rack treo tường của Tripp-Lite có sẵn chỗ gắn quạt hút 120mm ở phía dưới. Tuy nhiên, gió thổi thẳng lên trên nên bị cản ngay bởi thiết bị đầu tiên trong tủ rồi tản ra xung quanh. Tôi đã thiết kế chi tiết này để hướng luồng gió ra phía sau, giúp làm mát cho các linh kiện khác hiệu quả hơn.

Phần này không cần bắt ốc, chỉ cần đặt vào các lỗ gắn quạt là xong. Lỗ gắn quạt case tiêu chuẩn thường là 4.6mm nhưng thực tế có thể chênh lệch chút đỉnh. Vì vậy, tôi chia sẻ hai file STL: bản thường có độ hở 0.25mm cho các chân cắm và bản more clearance có độ hở 0.50mm. Bản thường gắn rất vừa khít với quạt của tôi, đảm bảo chi tiết không bị rơi ngay cả khi lắp ngược.

In ấn

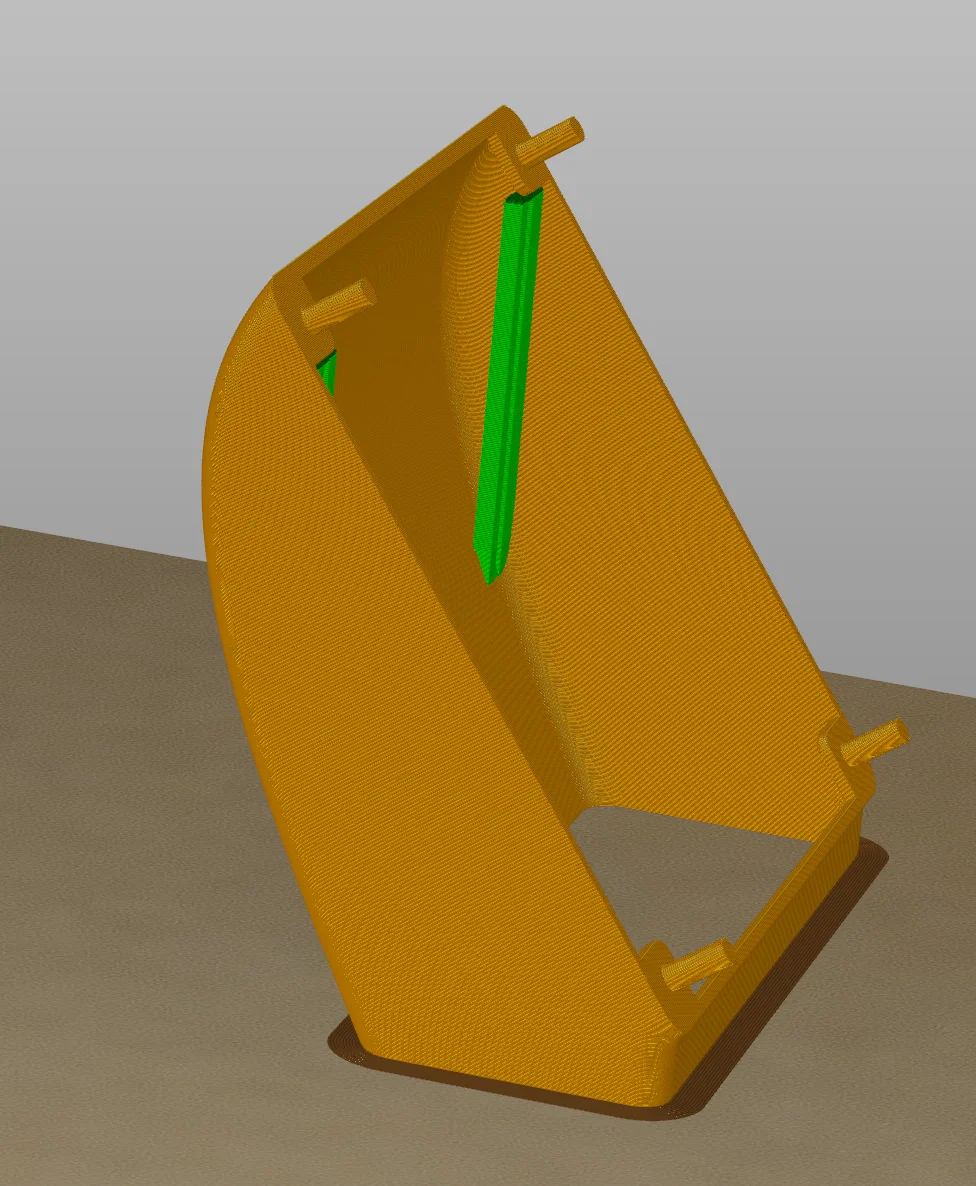

Nếu bạn in với phần miệng hướng xuống dưới, bạn chỉ cần một ít support là đủ, loại này tháo rất dễ và không làm trầy bề mặt bên trong. Có lẽ bạn sẽ cần dùng thêm brim, tôi đã thử với brim 5mm và thấy rất ổn. Bạn có thể xem thêm hình ảnh chụp từ phần mềm slicer mà tôi đã đính kèm.

Tôi in bằng nhựa PLA, dùng đầu phun 0.4, chiều cao lớp in 0.2, thiết lập 3 đường biên (perimeters) và 13% infill. Vì phần nắp trên khá mỏng nên lượng infill thực tế rất ít, nhưng độ cứng vẫn đảm bảo. Bạn có thể sẽ thấy họa tiết infill hơi lộ ra trên bề mặt một chút.
