Mô hình Iris Shutter 3D - Cơ chế cửa sập cơ khí độc đáo

Cơ chế cửa sập (Iris Shutter) đa năng cho dân chơi 3D

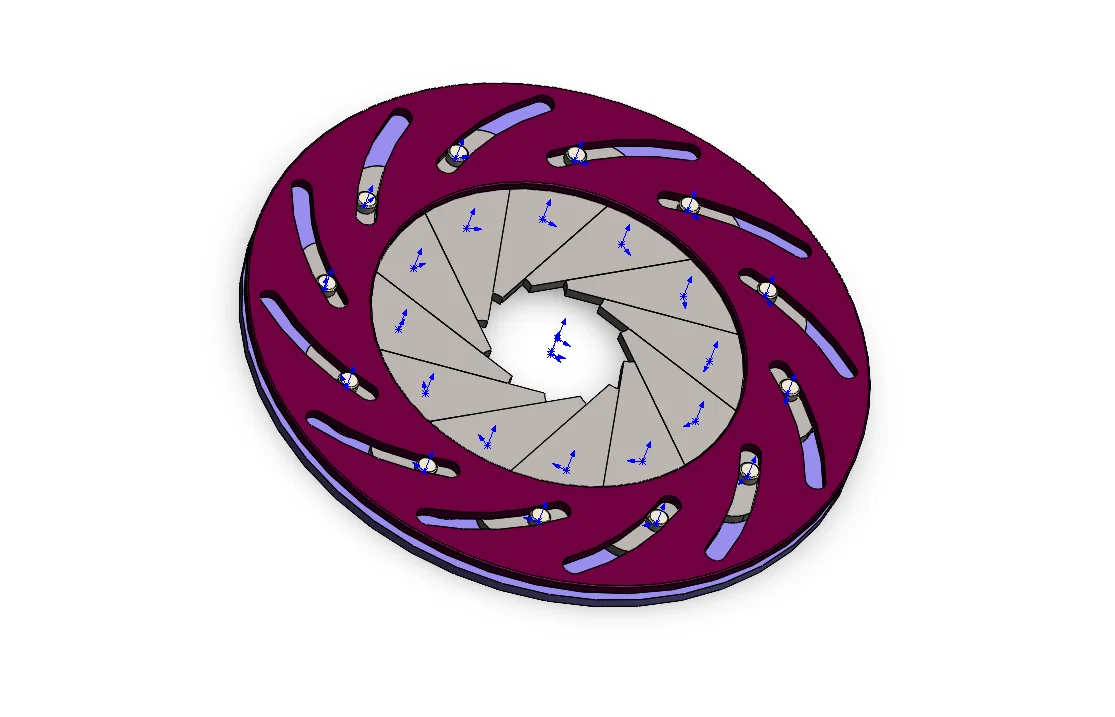

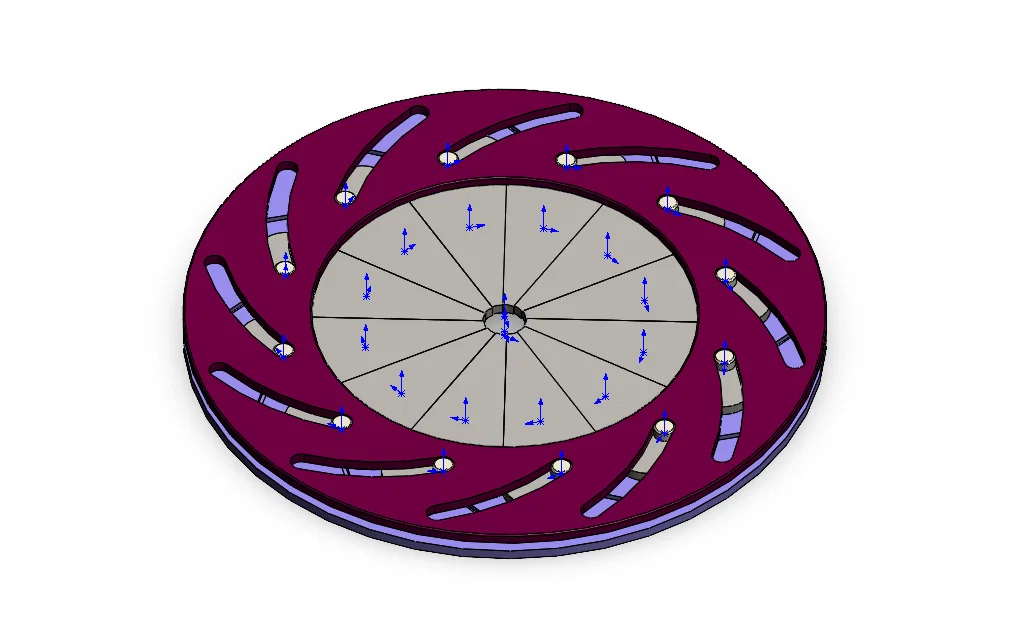

Chào các bác, hôm nay mình xin giới thiệu một món đồ chơi cơ khí cực kỳ thú vị và hữu ích dành cho những ai đam mê in 3D: Cơ chế cửa sập hay còn gọi là Iris Shutter. Đây là một thiết kế mô phỏng lại cơ chế đóng mở linh hoạt thường thấy trên ống kính máy ảnh, cho phép các lá chắn chuyển động đồng bộ để đóng hoặc mở lỗ hổng ở giữa một cách mượt mà. Với thiết kế nhỏ gọn và tinh tế, đây là món phụ kiện trang trí bàn làm việc cực kỳ sang chảnh hoặc có thể tùy biến làm nắp thùng rác mini, hộp đựng đồ bí mật.

Việc lắp ráp mô hình này đòi hỏi sự tỉ mỉ một chút nhưng thành quả nhận lại cực kỳ xứng đáng. Bạn sẽ có trong tay một món đồ chơi cơ khí hoạt động hoàn toàn bằng chuyển động vật lý mà không cần thêm linh kiện điện tử nào. Tùy vào trí sáng tạo của mình, các bác có thể ứng dụng nó vào nhiều mục đích khác nhau trong góc làm việc, từ việc che đậy khe cắm dây điện cho đến việc làm cơ chế cửa sổ cho các hộp quà tặng độc đáo.

Để mô hình hoạt động trơn tru nhất, mình có một số lưu ý kỹ thuật khi in 3D như sau:

• Cấu tạo chi tiết: Bộ phận này cần tổng cộng 12 “pin” (chốt nối) và 12 “SHUTTER 12” (lá chắn) để tạo nên vòng cung hoàn hảo.
• Vật liệu in: Nên chọn nhựa PLA hoặc PETG vì độ cứng cáp và ít bị co rút, giúp các chi tiết khớp nối không bị kẹt.
• Thông số in: Thiết lập Layer height khoảng 0.16mm đến 0.2mm để đảm bảo độ mịn của bề mặt tiếp xúc, giúp các lá chắn trượt qua nhau dễ dàng nhất.
• Lưu ý lắp ráp: Hãy kiểm tra kỹ các chốt nối, đảm bảo không có nhựa thừa (stringing) ở các lỗ lắp đặt để tránh làm kẹt cơ chế.
• Độ bền: Nếu muốn cơ chế hoạt động mượt hơn nữa sau khi in, các bác có thể dùng một chút sáp nến hoặc bột bôi trơn chuyên dụng vào các rãnh trượt.

Hy vọng các bác sẽ có những giờ phút trải nghiệm thú vị khi tự tay in và lắp ráp món đồ chơi cơ khí này. Đừng ngần ngại chia sẻ thành quả của mình lên các cộng đồng 3D printing để mọi người cùng chiêm ngưỡng vẻ đẹp của cơ chế Iris này nhé!
