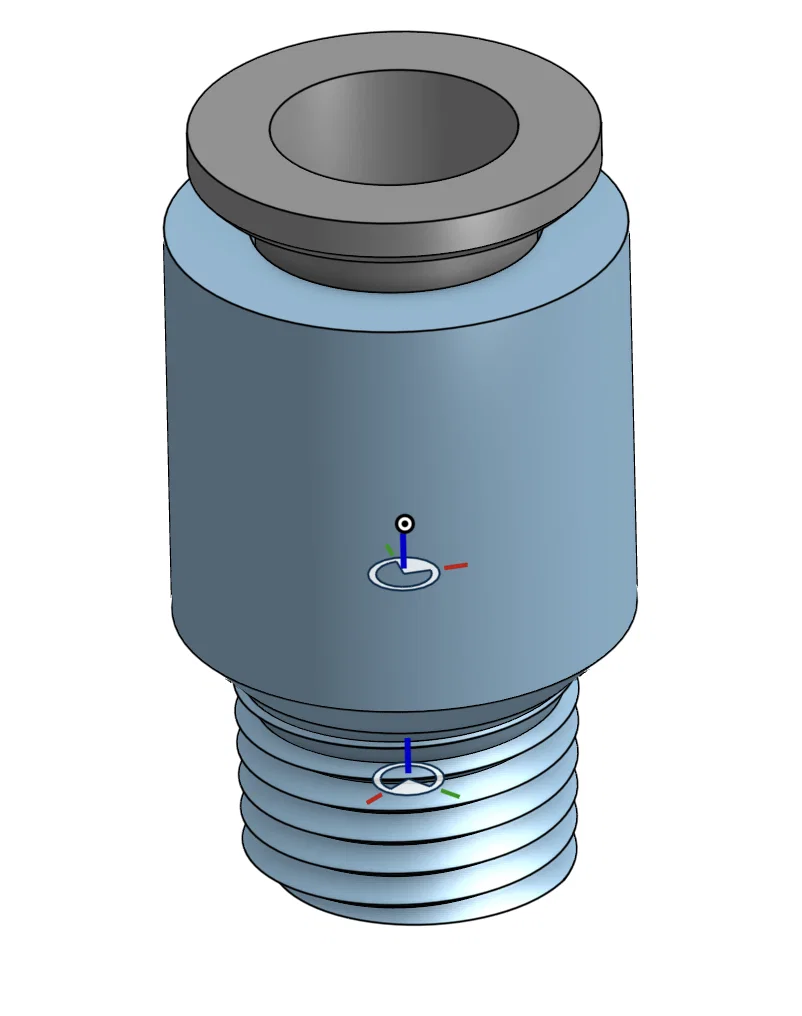

Khớp nối nhanh 1/4-18 (Push to connect) cho khí nén và chất lỏng

DỰ ÁN NÀY ĐANG TRONG GIAI ĐOẠN PHÁT TRIỂN (WIP). HÌNH ẢNH VÀ CÁC MẪU STL SẼ ĐƯỢC CẬP NHẬT KHI ĐÃ ĐƯỢC KIỂM TRA.

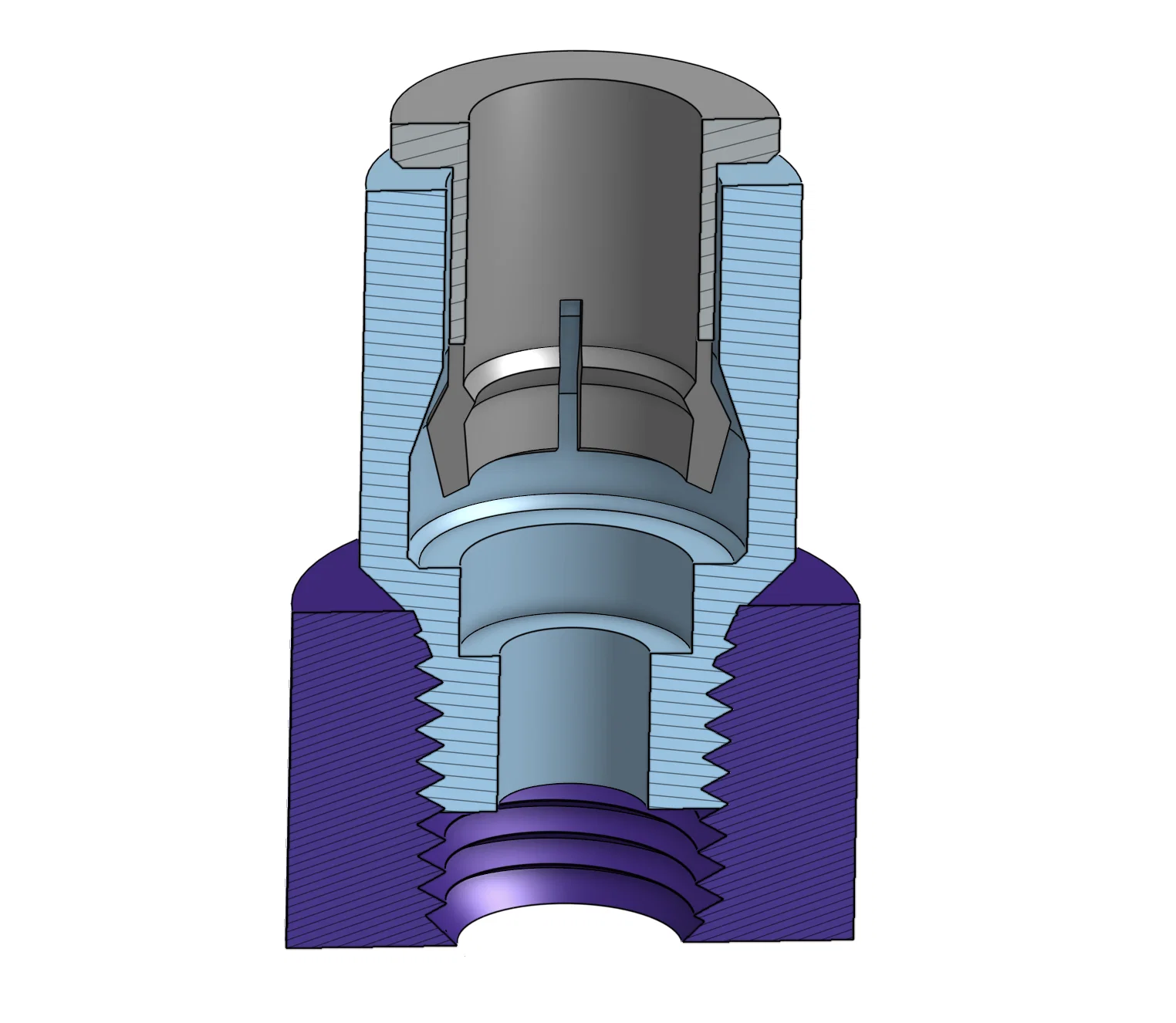

Đây là mẫu đầu tiên trong số nhiều loại khớp nối nhanh (push-to-connect) được thiết kế để dẫn khí nén hoặc chất lỏng áp suất thấp. Những mẫu này được thiết kế để in nguyên khối (print-in-place), nhưng cũng có thể tháo rời nếu cần hoặc in các linh kiện riêng lẻ.

Hiện tại, mình đang bắt đầu với chuẩn ren NPT vì đây là loại ren phổ biến nhất cho các khớp nối này. Mình dự định sẽ bắt đầu từ các loại ren lớn, sau đó sẽ làm dần sang các chuẩn hệ mét và các loại ống nhỏ hơn.

Các khớp nối này được thiết kế để đảm bảo độ kín (và có thể chịu áp suất nếu lắp thêm gioăng O-ring phù hợp).

Cập nhật lần đầu:

• Khớp nối nhanh hoạt động tốt khi in nguyên khối, cần ít hoặc không cần support, ống giữ được như mong muốn. Tuy độ đàn hồi không bằng phiên bản kim loại nhưng vẫn ở mức chấp nhận được.

Kế hoạch phát triển sắp tới:

• Kích thước ống hệ mét và các kích thước ren nhỏ hơn (NPT 1/8").
• Kiểm tra áp suất thực tế và độ kín với khí nén.
• Kiểm tra áp suất với chất lỏng (có thể dùng phương pháp hút chân không để phát hiện rò rỉ).

Hãy để lại bình luận nếu anh em muốn thêm tính năng gì nhé.

Thiết kế này được xây dựng dựa trên bộ sản phẩm tham khảo tại đây: https://www.mcmaster.com/products/push-to-connect-tube-fittings/universal-thread-nickel-plated-brass-push-to-connect-tube-fittings-for-air-and-water/
