Bộ chuyển đổi SATA backplane DIY cho Jonsbo N4

CẬP NHẬT: Mình đã chỉnh sửa lại phần đế HDD một chút, giờ ổ cứng trượt vào mượt mà hơn hẳn. Sai số chỉ một phần mười milimet thôi cũng quan trọng lắm.

CẬP NHẬT 2: Mình đã sửa lại phần HDD và bỏ bớt phần đùn. Mình đã tải lên file Fusion 360 đầy đủ với tên v2.1, và phần HDD đã chỉnh sửa với tên v2.

Mình mua vỏ case Jonsbo N4, case này có sẵn 4 khay HDD hot-swap và 2 khay SSD, 2 khay HDD thường. Sẽ chẳng có gì đáng nói nếu case dễ bảo trì, nhưng khổ nỗi là muốn thay ổ cứng thì phải tháo tung nửa cái máy ra, rất bất tiện.

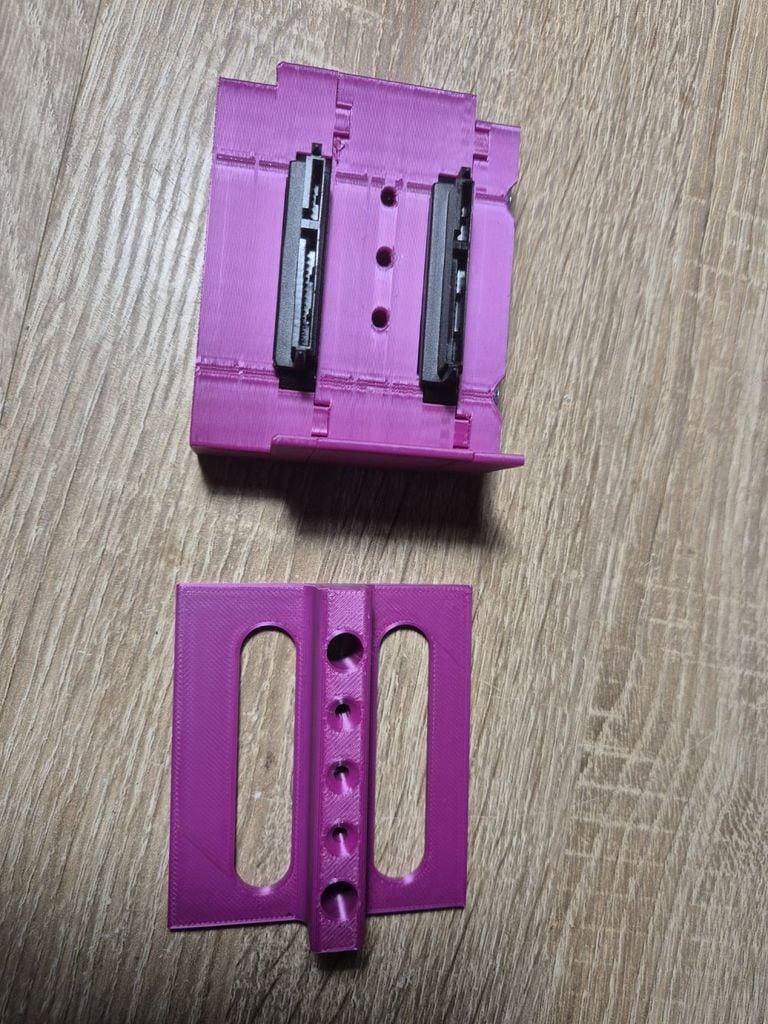

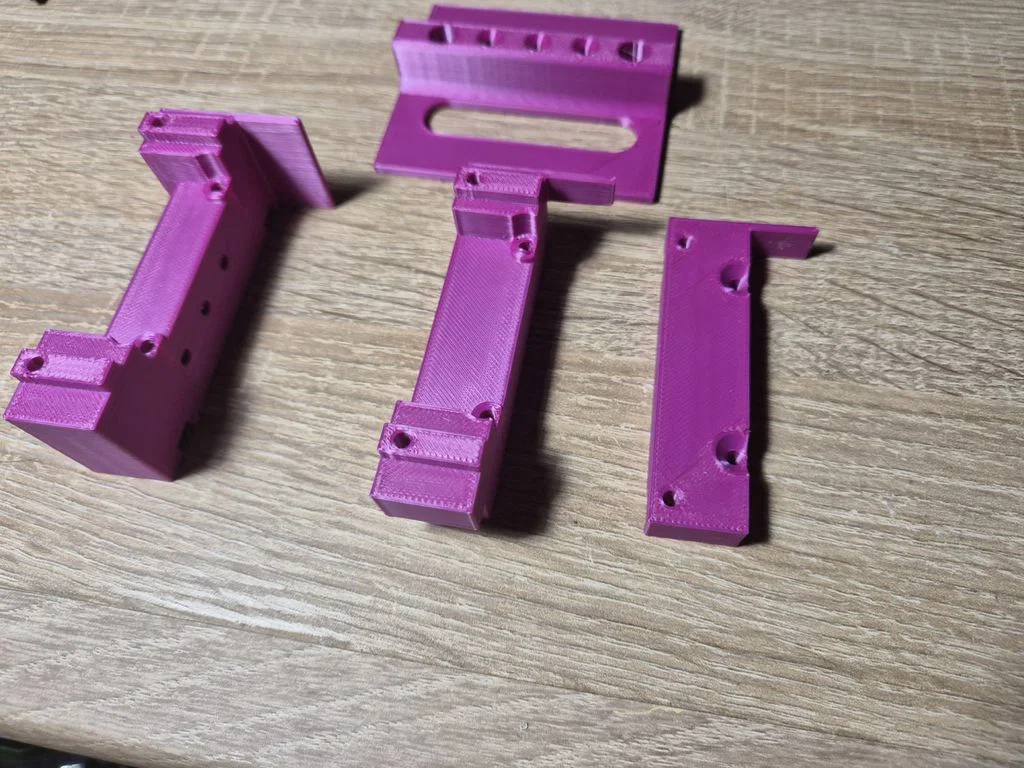

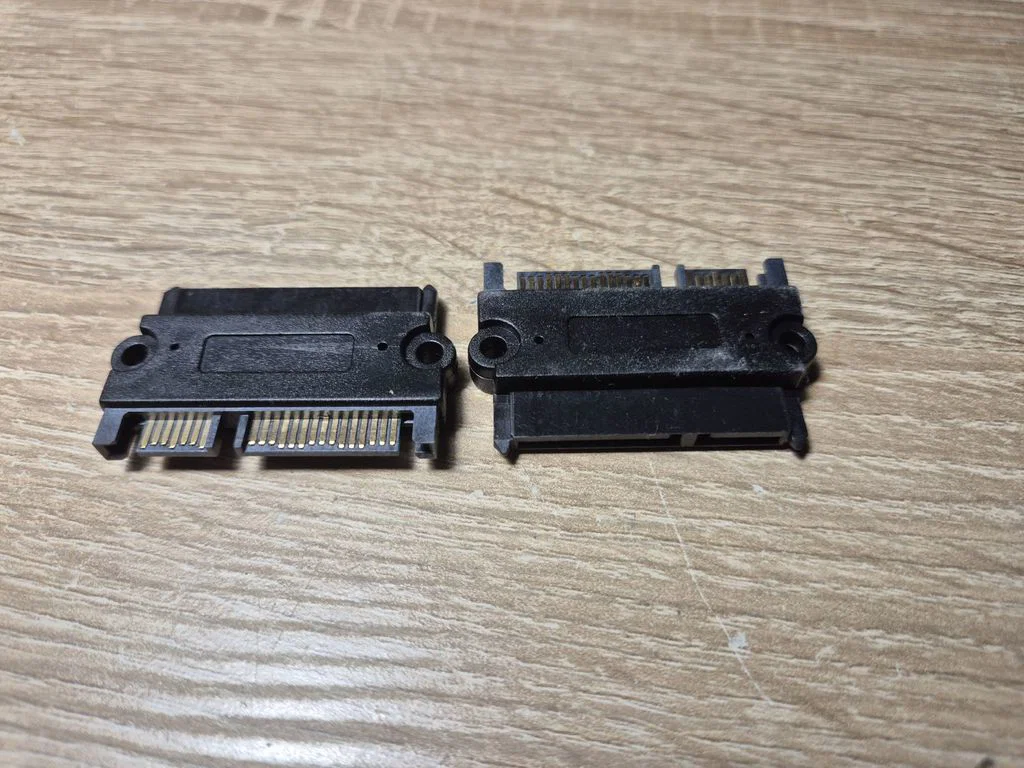

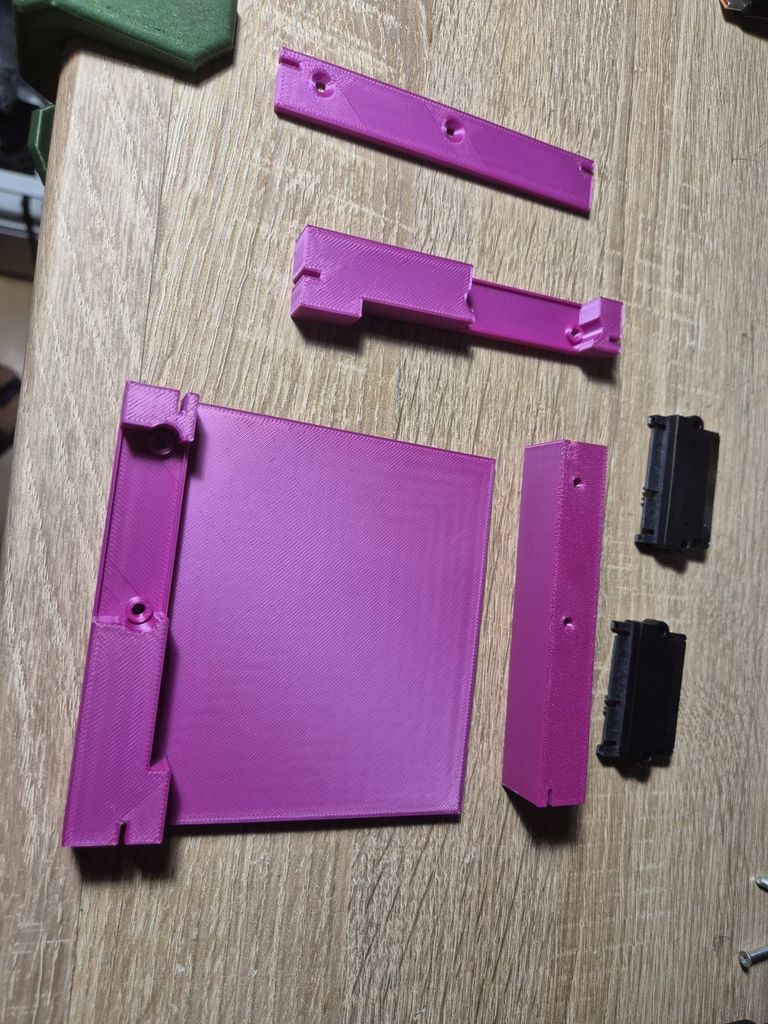

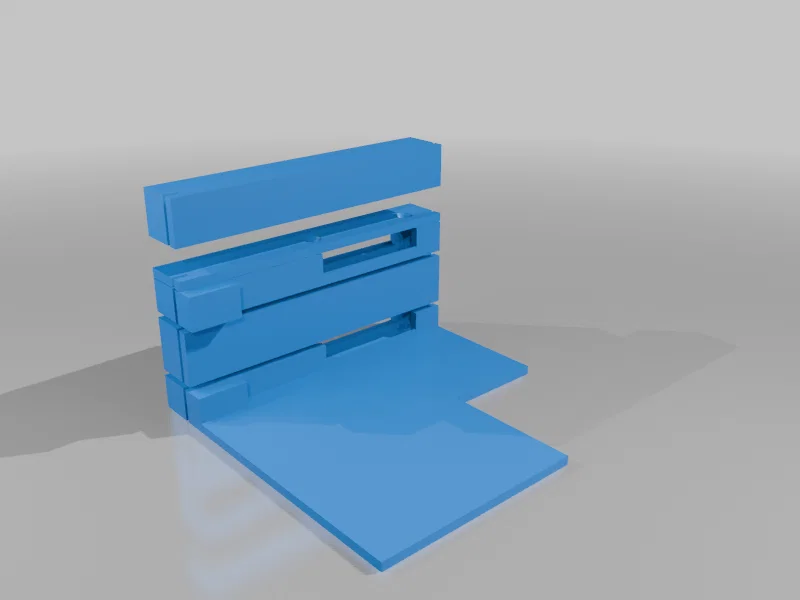

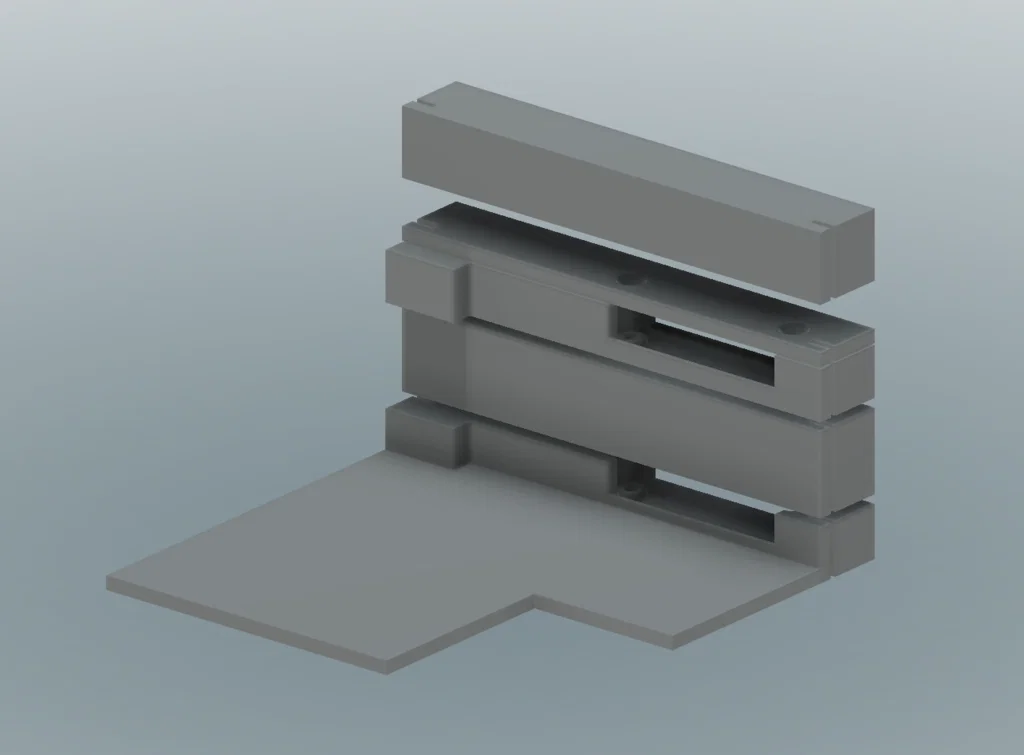

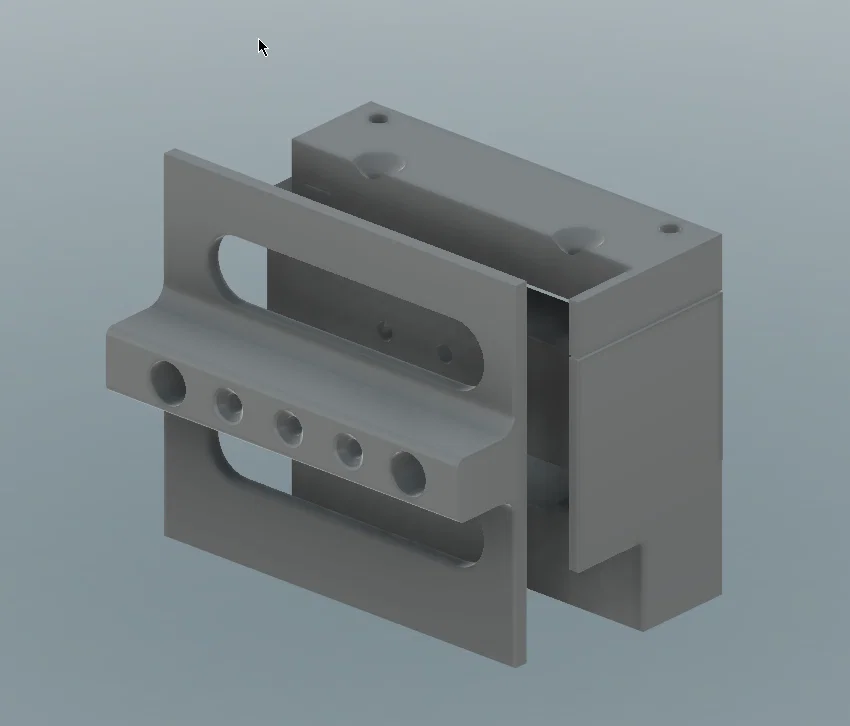

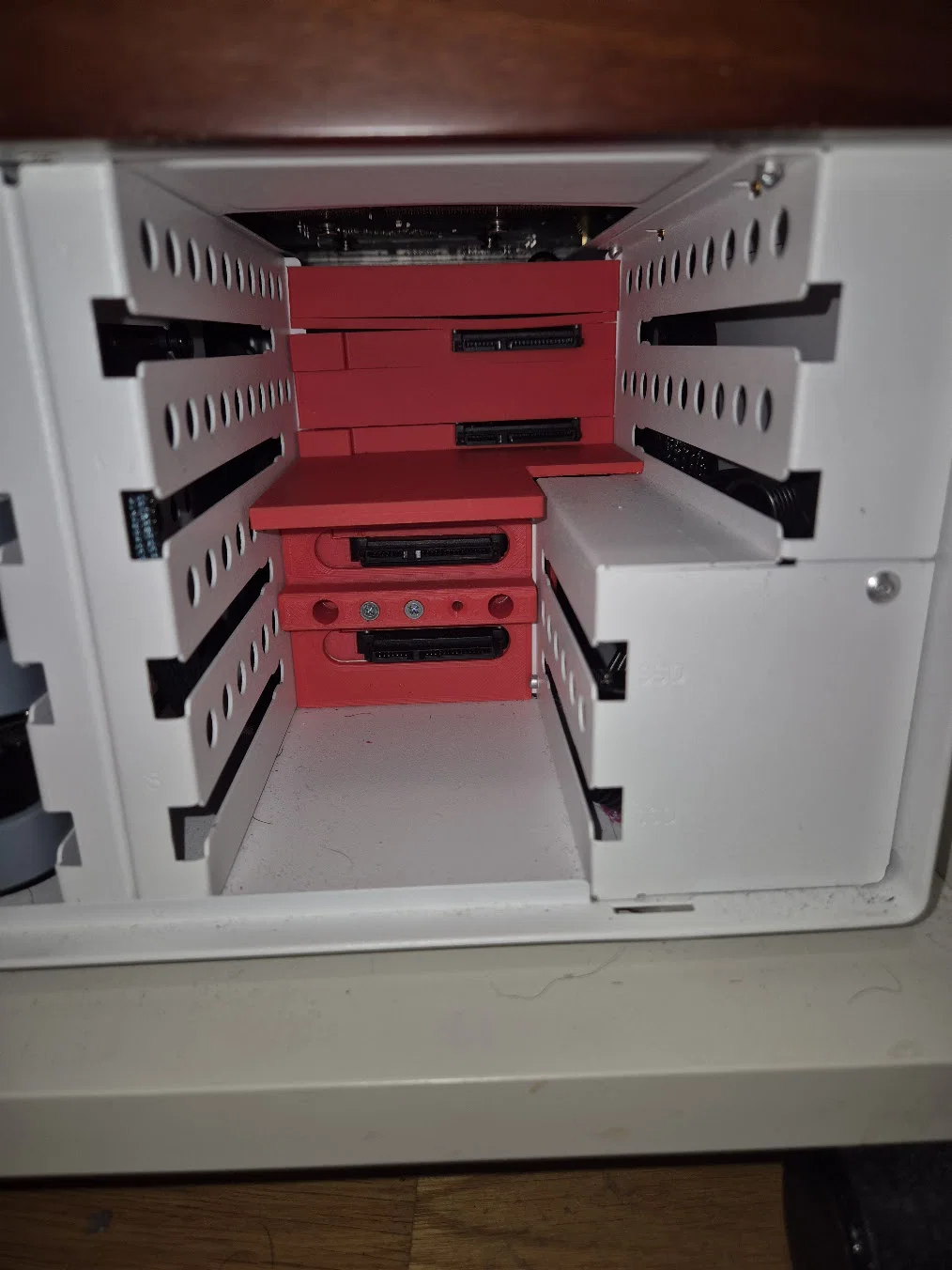

Thế là mình nảy ra ý định phải cải thiện nó. Mình tìm mua mấy sợi dây nối dài SATA giá rẻ trên Aliexpress rồi tự in khung để lắp vào. Nó gồm hai phần chính, một cho SSD và một cho HDD, mỗi phần lại có nhiều chi tiết nhỏ. Dây nối dài SATA mình dùng: https://www.aliexpress.com/item/1005007461202952.html

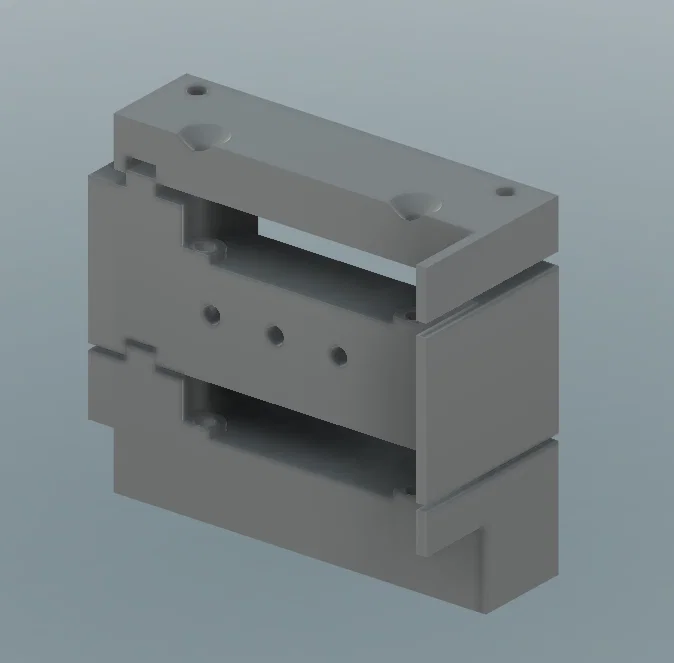

Mình dùng ốc và đai ốc M3 để cố định phần SSD, kết cấu rất chắc chắn và không bị lung lay. Mình dùng thêm hai ốc M4x40 đặt dọc để tăng độ cứng cáp. Với phần HDD, mình cũng dùng ốc M4x40 xuyên qua để giữ, không dùng đai ốc. Phần này hơi lỏng lẻo một chút nhưng vẫn dùng tốt.

Việc đi dây vẫn hơi vất vả vì không gian rất chật, cộng thêm độ cứng của dây nguồn và dây dữ liệu SATA, nhưng cuối cùng thì mọi thứ cũng hoạt động đúng ý. Bộ này không hỗ trợ hot-swap, nên nhớ tắt máy trước khi rút ổ cứng ra nhé, nhưng giờ thì việc thay thế ổ cứng đã dễ dàng hơn nhiều rồi.

Sai số và kích thước có thể hơi khác tùy máy in của các bạn, cứ thoải mái chỉnh sửa cho phù hợp với nhu cầu nhé.

Thông số in

Hãng máy in:

Creality

Máy in:

Ender-3 V3 KE

Support:

Có

Infill:

25%

Chất liệu nhựa:

PLA

Cách mình thiết kế

Fusion 360

Fusion 360, thước kẹp, mất khoảng 1-2 tuần làm việc và thử nghiệm in đi in lại rất nhiều (tốn khoảng một cuộn nhựa).
