Giá treo camera Buddy3D cho vỏ máy Prusa XL

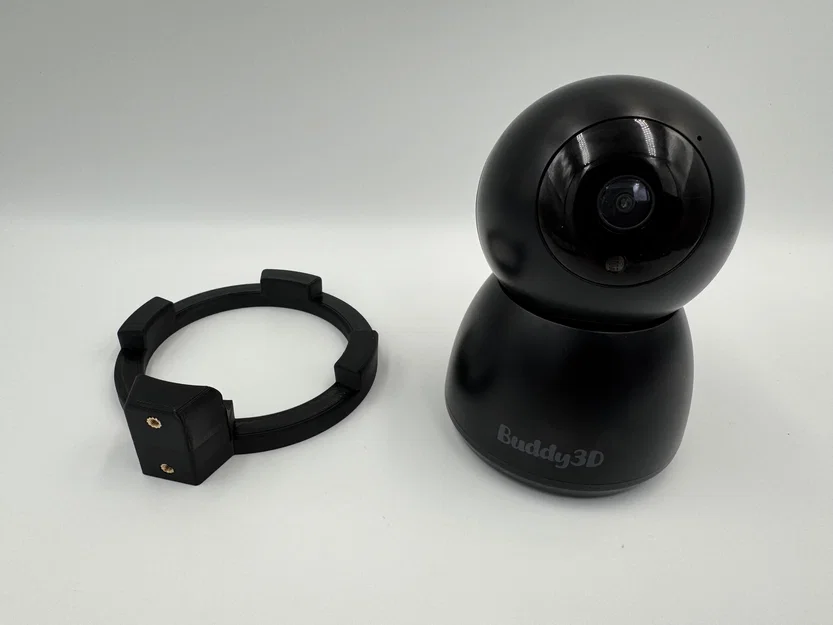

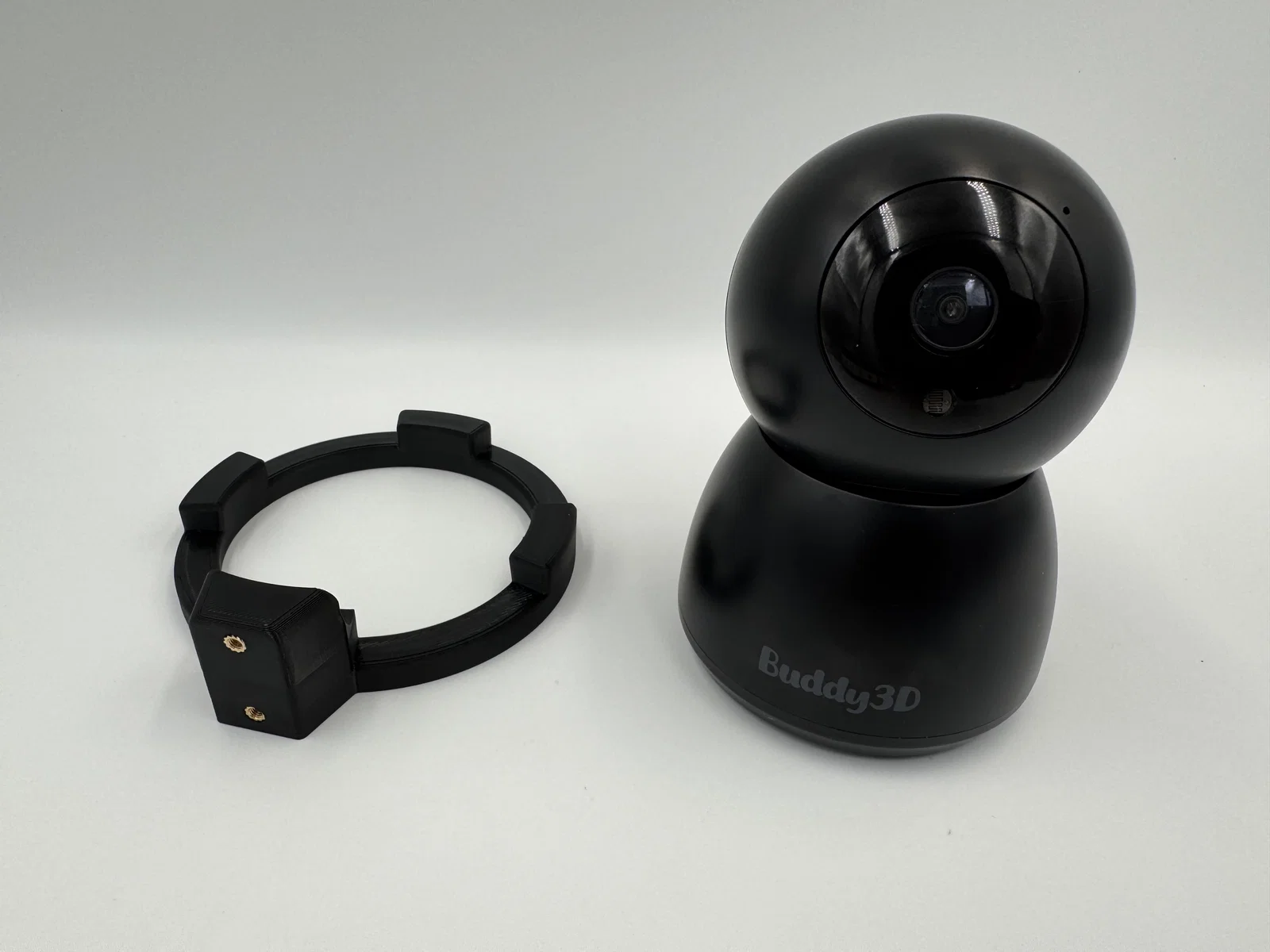

Đây là một giá treo đơn giản dành cho camera Buddy3D để lắp vào vỏ máy (enclosure) chính hãng của Prusa XL. Thay vì phải treo ngược camera bằng điểm gắn ở phía dưới (vốn hơi yếu khi in 3D), mình đã thiết kế giá treo này để sử dụng tạm thời.

Sản phẩm này được tạo ra bằng cách quét 3D camera và thiết kế ngược (reverse engineered) trong phần mềm ExModel.

Bạn sẽ cần chuẩn bị những phụ kiện sau để hoàn thiện:

• 2x ốc M3x8 (M3x6 cũng được)
• 2x đai ốc cấy (insert) M3, loại của Ruthex hoặc CNC Kitchen

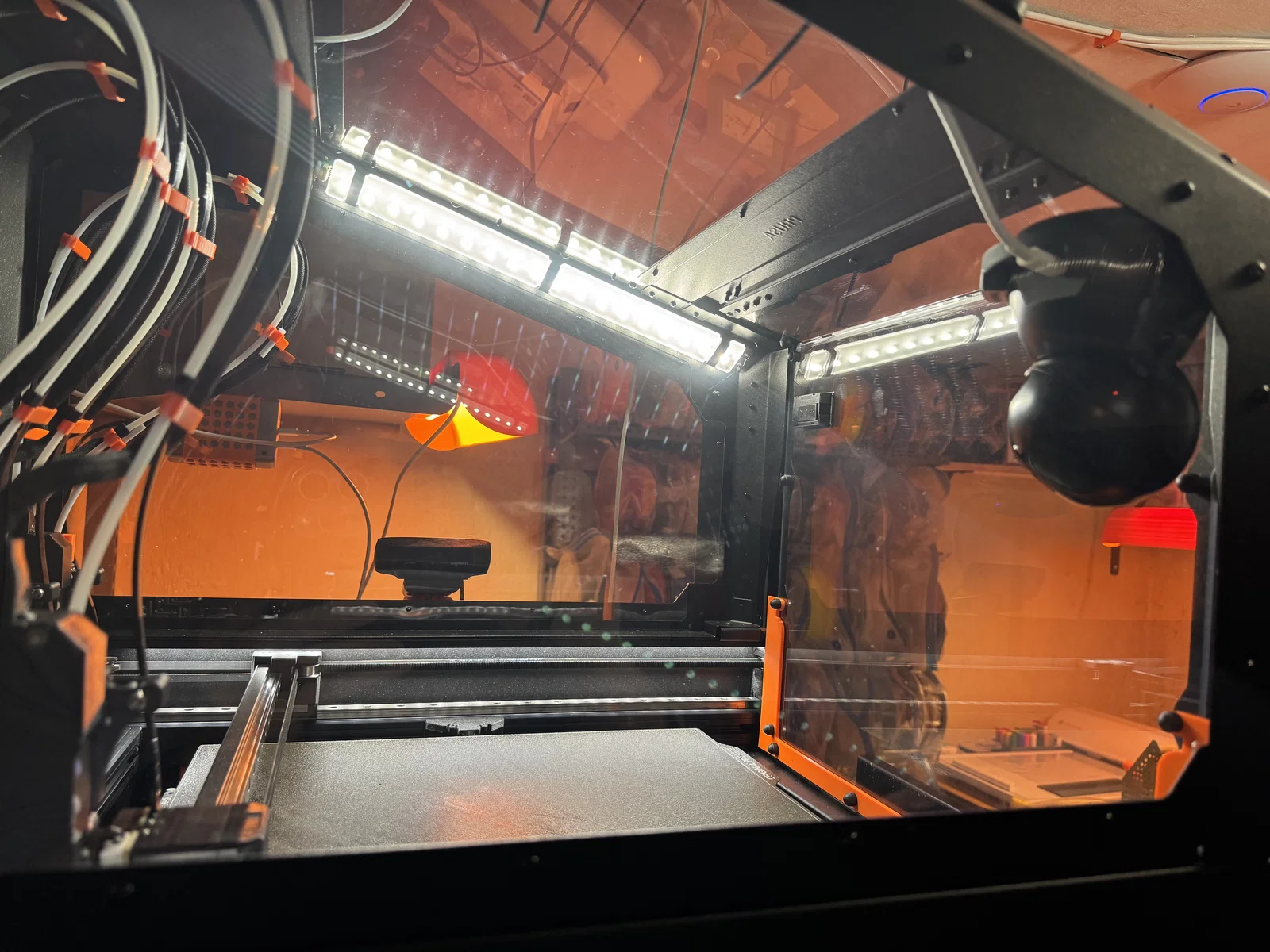

Vì vị trí lắp đặt nằm ở phía trên của vỏ máy, nơi nhiệt độ khá cao, bạn nên cân nhắc in chi tiết này bằng vật liệu chịu nhiệt tốt như Polycarbonate. Ngoài ra, hãy kết nối camera với PrusaConnect trước khi lắp đặt để thao tác dễ dàng hơn nhé!

Nếu bạn thấy mô hình này hữu ích, hãy cân nhắc tham gia club của mình trên Printables, dù chỉ một tháng thôi cũng được. Cảm ơn các bạn nhiều!

Sau khi in xong, hãy lắp hai đai ốc cấy M3 vào các lỗ đã chỉ định.

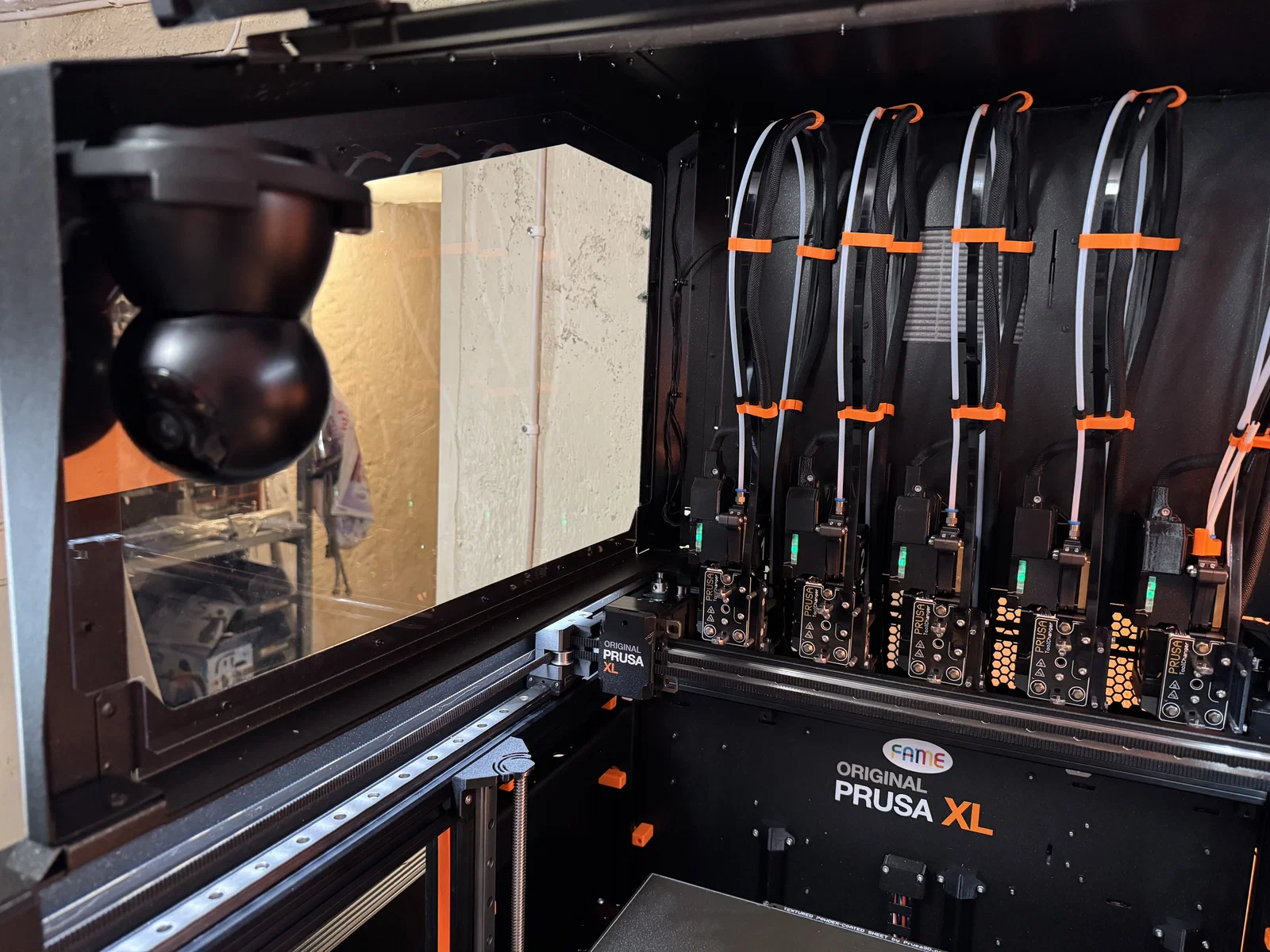

Đặt giá treo đúng hướng như hình và lắp camera vào theo chiều ngược cho đến khi nó khớp vào giá.

Để phần dây cáp ra ngoài trước.

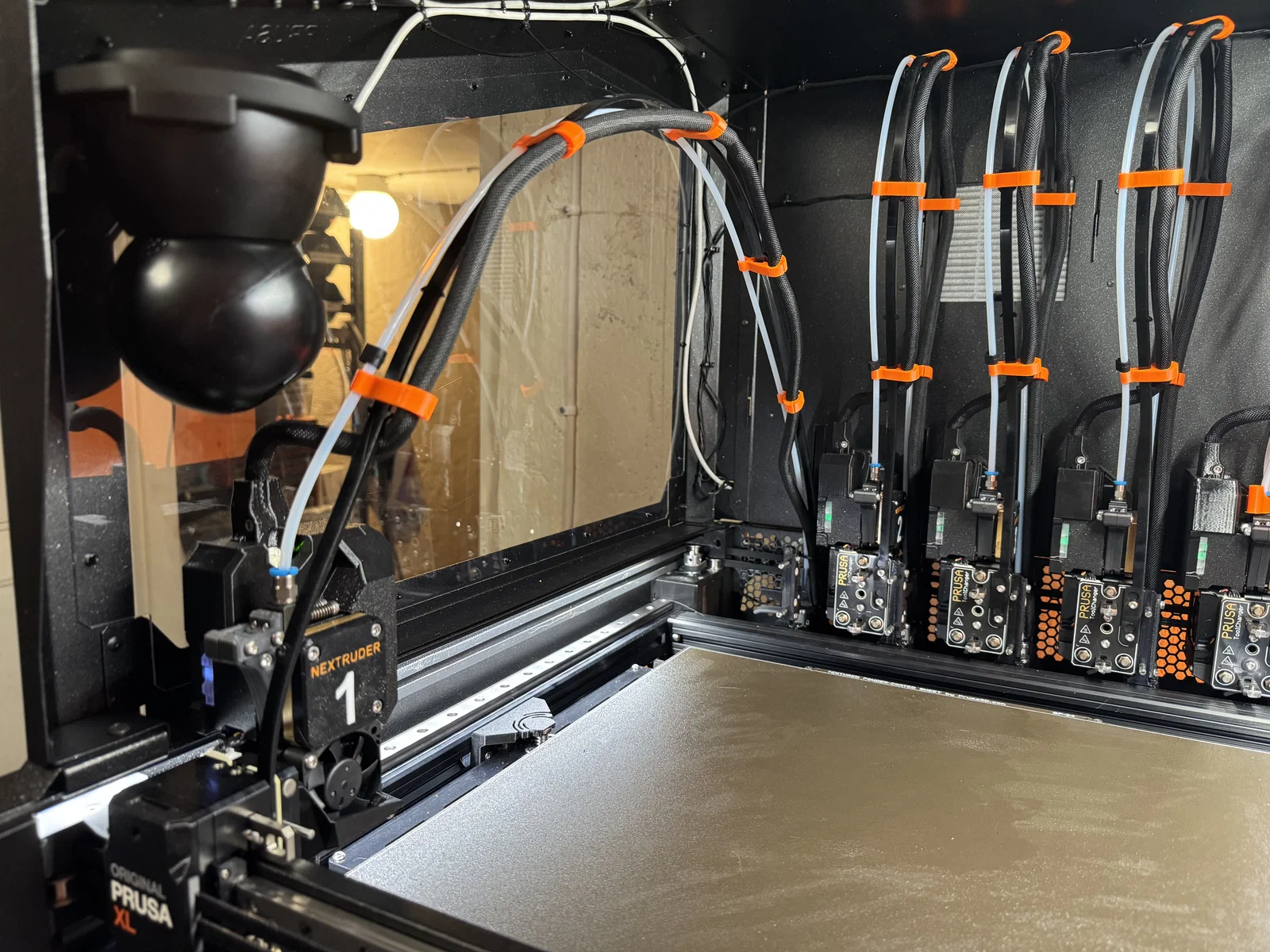

Trong khi giữ camera và giá treo từ phía đối diện, bạn hãy bắt vít và vòng đệm vào hai lỗ phía trên, như hình minh họa với hai con ốc thép không gỉ.

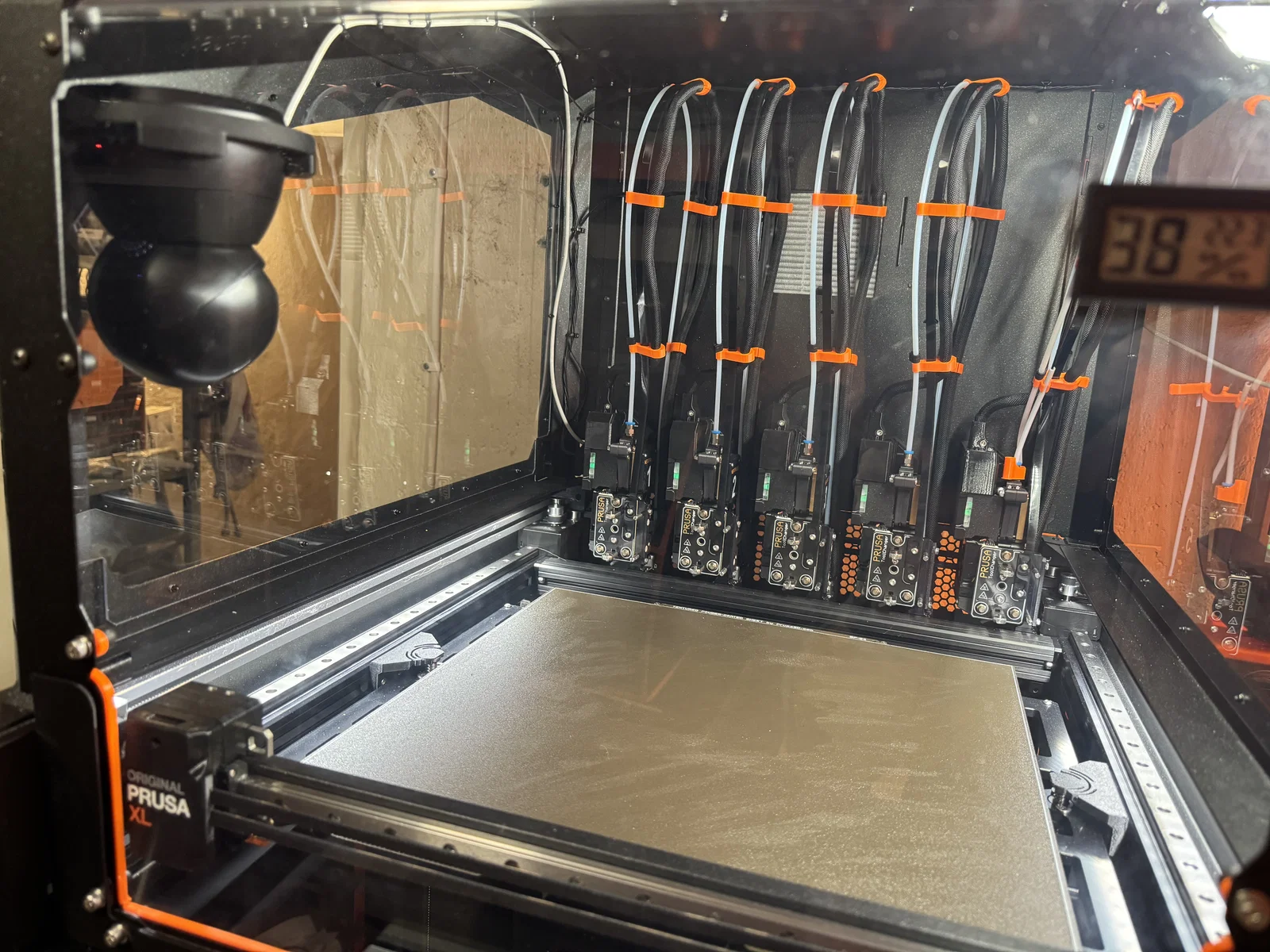

Cắm dây cáp vào, sau đó sử dụng các vòng giữ dây đi kèm để cố định dây chạy dọc phía trên vỏ máy và luồn ra ngoài qua lỗ phía sau.

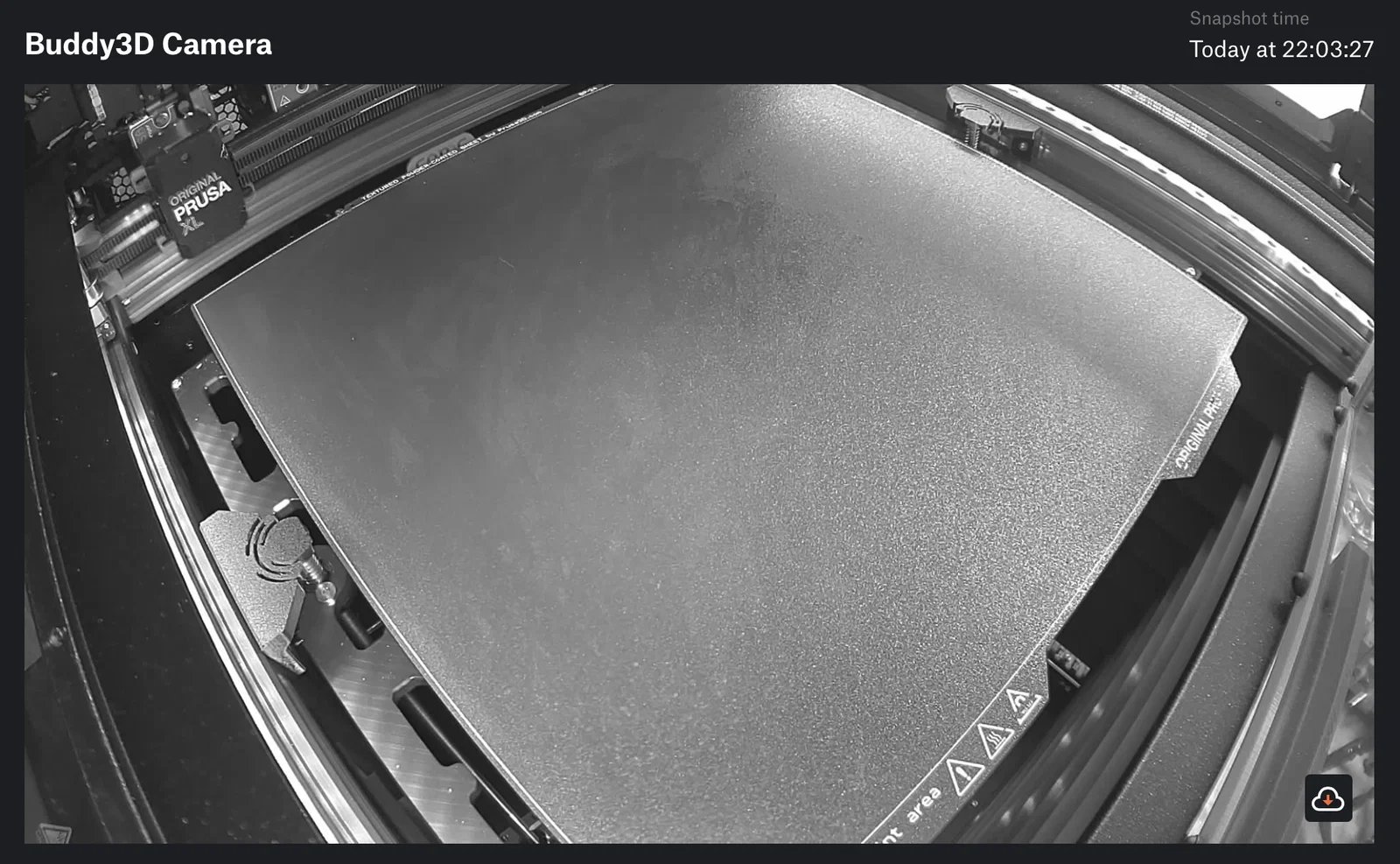

Bạn sẽ cần chỉnh hướng camera thủ công cho đến khi Prusa cập nhật tính năng điều khiển từ xa. Cuối cùng, vì camera đang ở trạng thái ngược, bạn cần xoay hình ảnh hiển thị bằng cách sử dụng nút điều khiển được khoanh tròn màu xanh:
