Thước đo cuộn nhựa (spool gauge) cho hệ thống Bambulab AMS

Đọc kỹ phần này nha!

Mẫu này được thiết kế từ thời kỳ đầu của hệ thống AMS, từ lâu trước khi mình in HydraAMS hay sắm cái AMS thứ hai (vốn chứa được nhiều loại cuộn hơn cái đầu tiên). Vì thế, thiết kế này đã khá cũ và có lẽ không còn quá hữu ích ở thời điểm hiện tại, nhưng mình vẫn để ở đây làm kỷ niệm.

Mô tả gốc

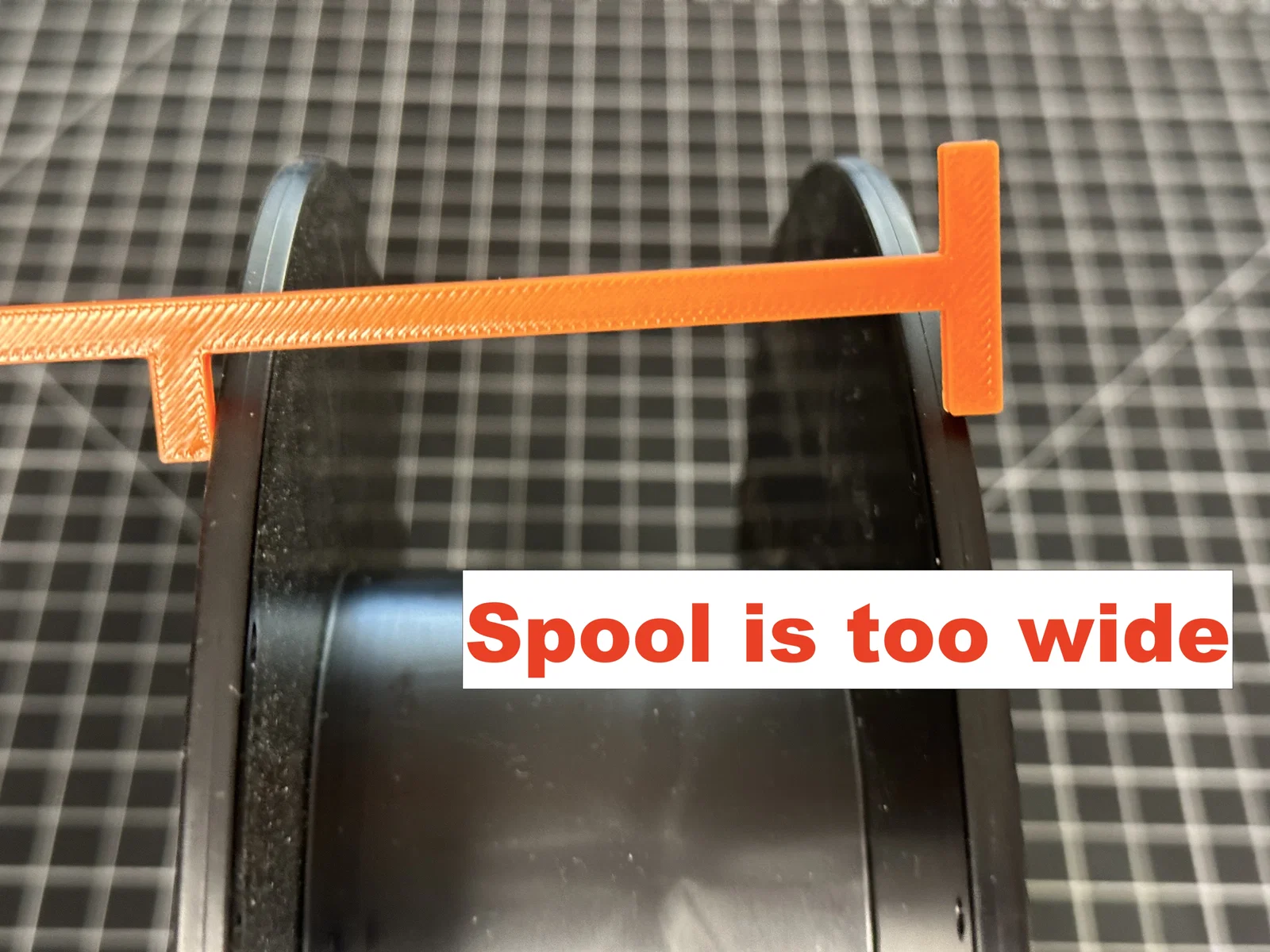

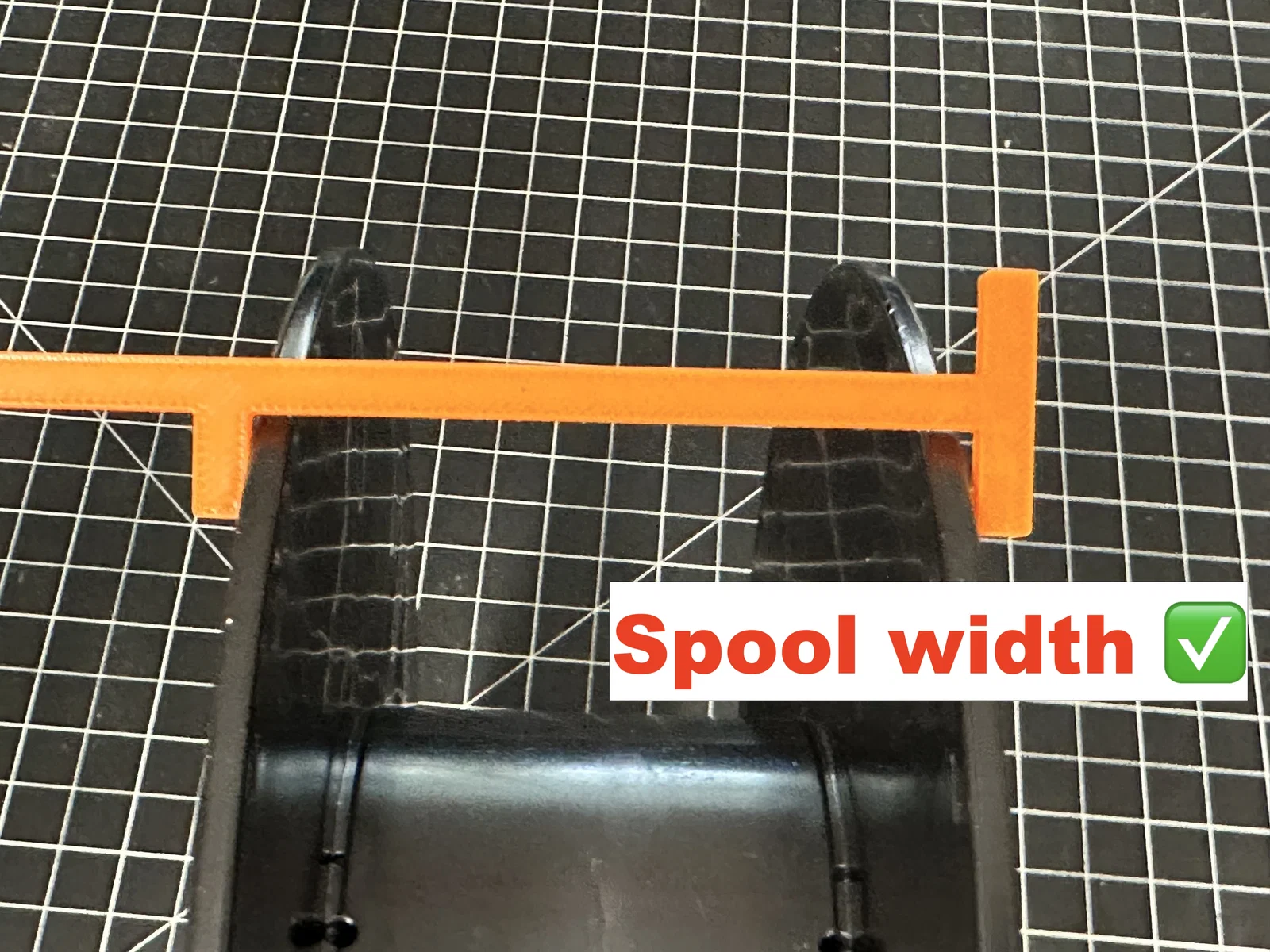

Đây là thước đo "go/no-go" (được/không được) đơn giản để kiểm tra đường kính và độ rộng của cuộn nhựa xem có vừa với hệ thống Bambulab AMS hay không.

Hệ thống AMS rất tiện lợi và từ trước đến nay hoạt động cực kỳ mượt mà, nhưng có một hạn chế là nó khá kén cuộn nhựa. Một vấn đề mình hay gặp là với loại nhựa mình thích, Printed Solid Jessie. Cuộn nhựa này xuất xứ từ Mỹ, có đường kính 8 inch và rộng khoảng 3 inch, cả hai kích thước này đều quá khổ so với AMS. Mình thích loại nhựa này đến mức chấp nhận mất công quấn lại vào lõi khác, nhưng trước khi quấn thì cần biết chắc cuộn nhựa mới có vừa với AMS không. Thay vì ngồi đo đạc hay thử nhét đại vào máy, dùng cái thước đo nhanh này sẽ tiện hơn nhiều.

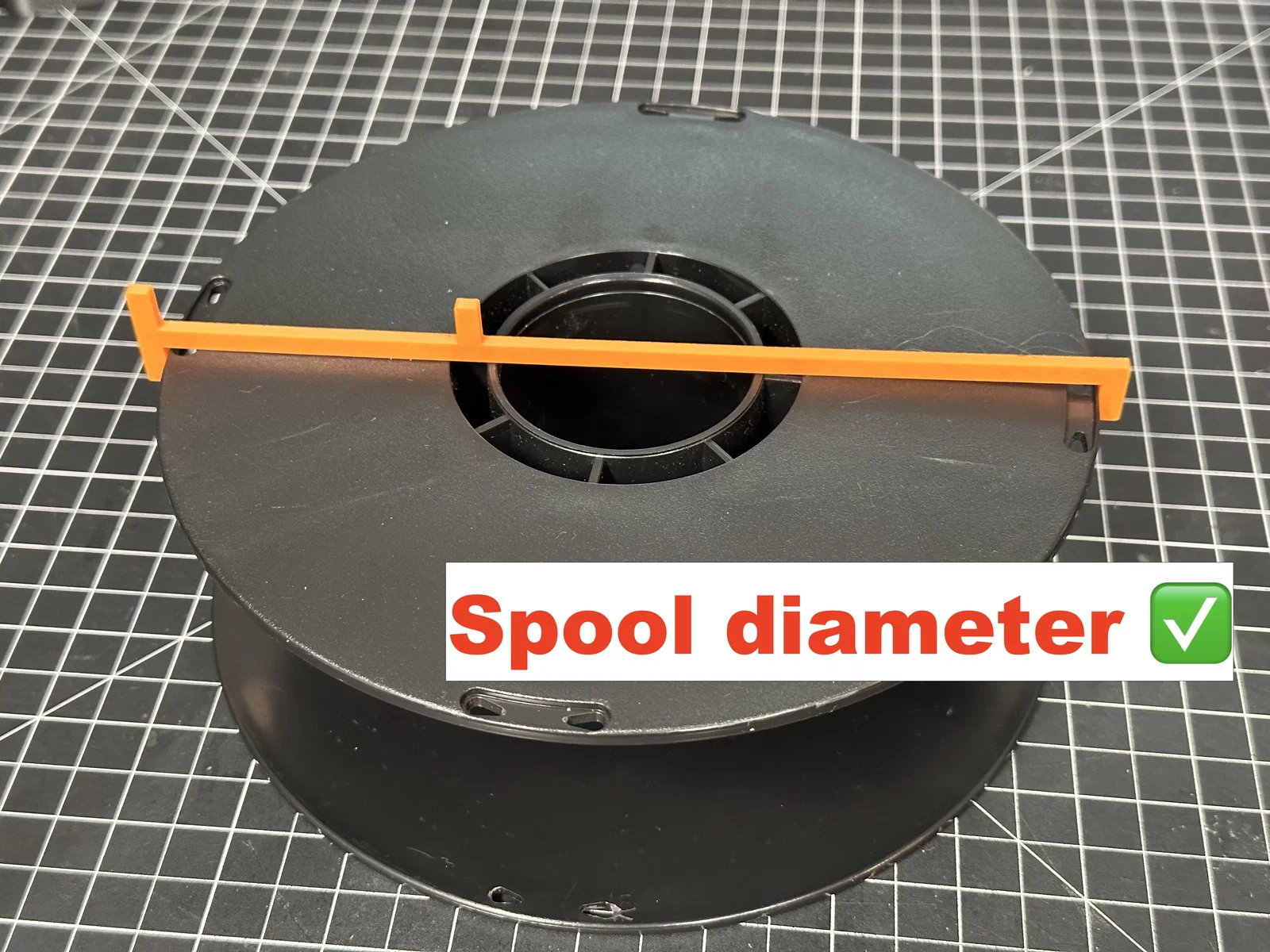

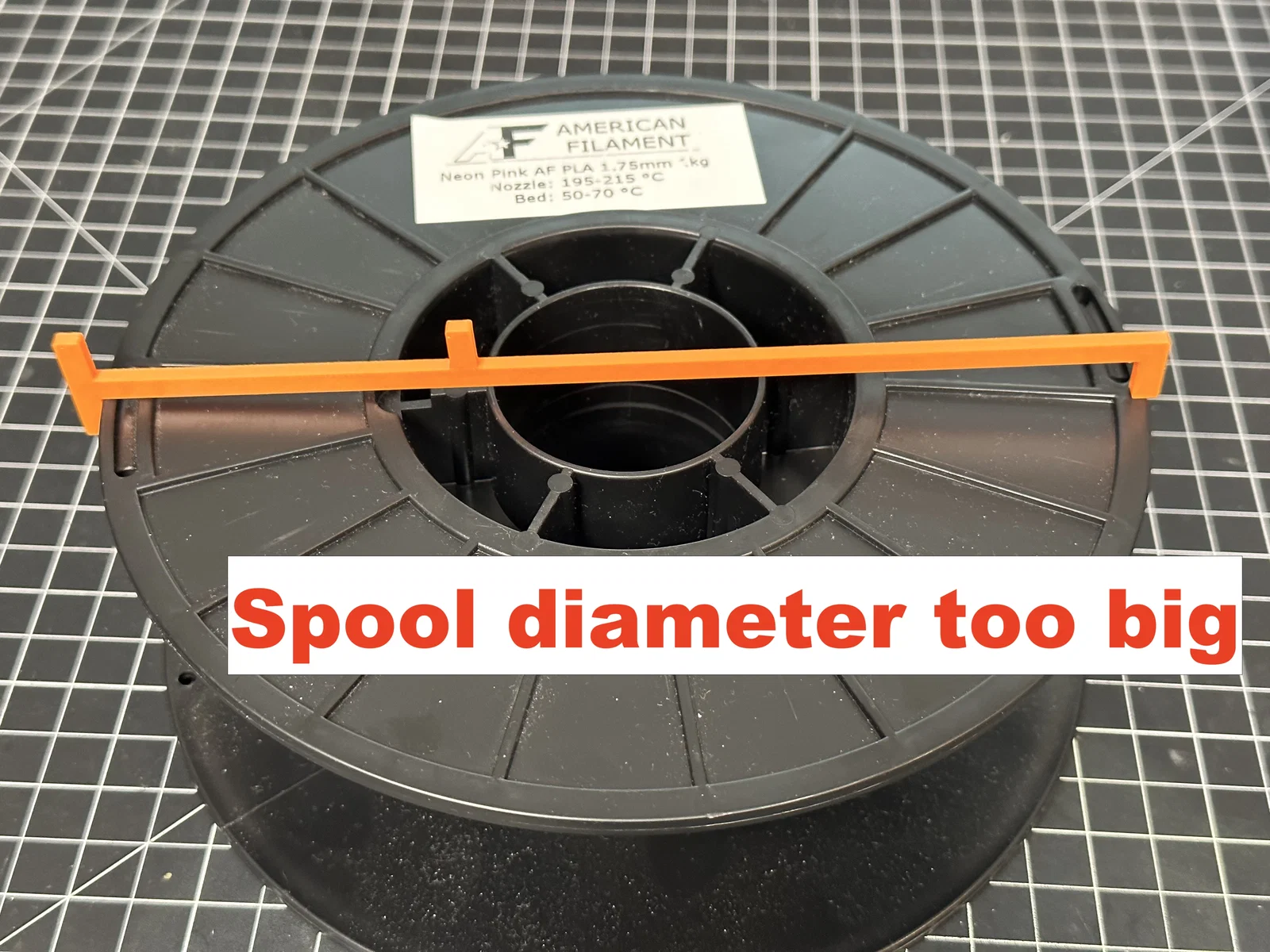

Cách dùng: Đưa phần lỗ lớn qua đường kính cuộn nhựa. Nếu cuộn nhựa lọt qua phần kích thước lớn hơn, nghĩa là nó đủ nhỏ để dùng với AMS. Nếu nó lọt qua phần kích thước nhỏ hơn, nghĩa là nó quá nhỏ (không phù hợp để vận hành đúng cách).

Dưới đây là thông số mình đang áp dụng:

Các con số này được lấy từ Wiki của Bambulabs, dù mình có điều chỉnh một chút dựa trên thực tế các cuộn nhựa mình từng dùng. Mình có một cuộn 195mm OD, nằm dưới mức tối thiểu 197mm mà hãng khuyến cáo, nhưng trông vẫn còn dư chỗ cho cuộn 194mm, nên mình đã lấy con số đó làm mốc. Mình cũng muốn nói thêm là các cuộn nhựa từ Mỹ có kích thước 8 inch tương đương 203mm, chỉ lớn hơn giới hạn hỗ trợ của AMS đúng 1mm. Việc không tăng thêm dung sai 1mm cho AMS để chứa vừa các loại này có vẻ hơi bất tiện và có khả năng là chủ đích của hãng.

Có ba tùy chọn:

• Thiết kế đơn giản: Hoạt động hiệu quả 100% và in cực nhanh. Mình thích in nhanh cho những món đồ đơn giản như thế này.
• Phiên bản có tay cầm và lỗ treo: Rất tiện nếu bạn muốn treo lên bảng lỗ hoặc gắn thêm nam châm tròn 5x2 vào mặt sau để dán lên hông máy in.

Lưu ý khi in:

Vì mẫu này không có chi tiết dọc phức tạp nên bạn cứ chọn chiều cao lớp in (layer height) lớn nhất có thể nhé. Khoảng 0.28-0.3mm cho vòi phun 0.4mm là ổn. Không cần dùng brim nếu lớp nền của bạn bám dính tốt.
