Giá đỡ điện thoại trên ô tô

Hướng dẫn in

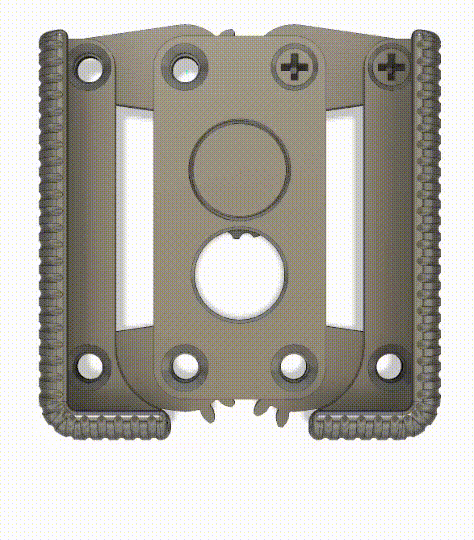

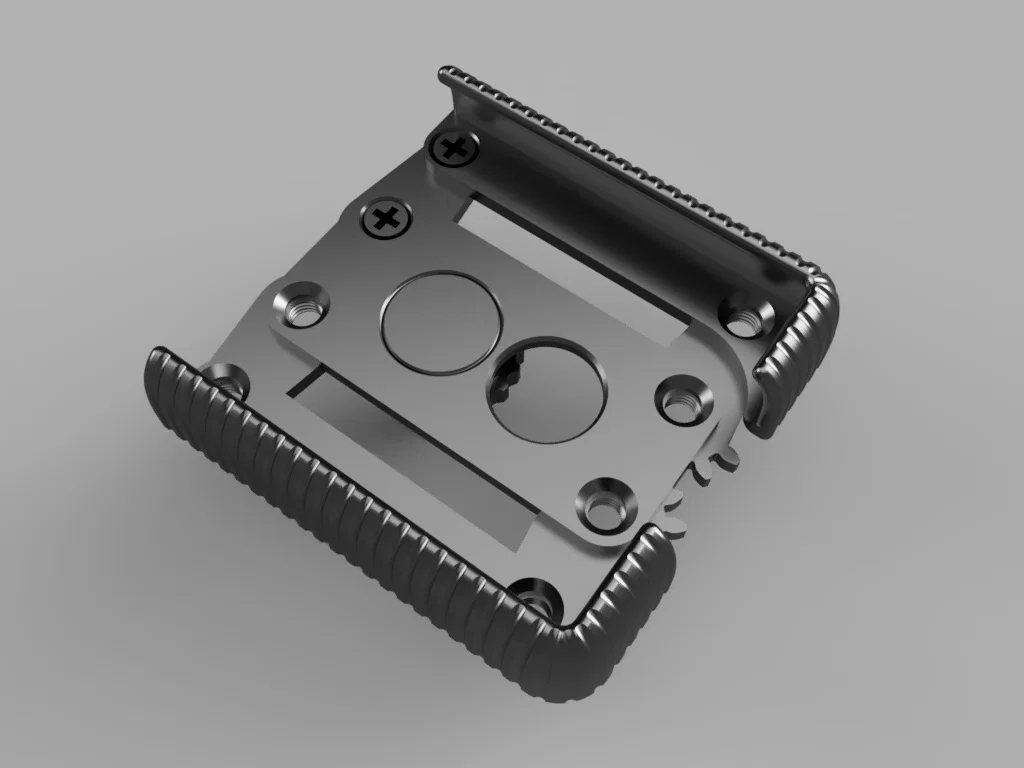

Phần giá đỡ (Holder):

Nếu điện thoại của bạn rộng hơn 71 mm: car_phone_holder_base.stl - không cần support car_phone_holder_left_side.stl - không cần support car_phone_holder_right_side.stl - không cần support

Nếu điện thoại của bạn nhỏ hơn, nhưng rộng trên 68 mm: car_phone_holder_base_68.stl - không cần support car_phone_holder_left_side_68.stl - không cần support car_phone_holder_right_side_68.stl - không cần support

Các linh kiện còn lại không phụ thuộc vào kích thước điện thoại: car_phone_holder_rod_a.stl - in 2 cái car_phone_holder_rod_b.stl - in 2 cái car_phone_holder_bolt.stl - in 4 cái car_phone_holder_bolt_gum.stl - in 4 cái

Phần kẹp (Clip):

clip_a.stl - in nằm trên mặt phẳng bị cắt - không cần support clip_b.stl - in nằm trên mặt phẳng bị cắt - không cần support clip_a_and_b.stl - nếu máy in của bạn cho bề mặt dưới của khối cầu hoàn hảo, bạn có thể in kẹp thành một khối. Để chi tiết chắc chắn hơn, hãy in nằm trên mặt cạnh. clip_nut_S.stl, clip_nut_M.stl, clip_nut_L.stl - tùy thuộc vào độ chính xác (dung sai) của máy in, bạn hãy thử từng cái bắt đầu từ size "L" để chọn cái vừa nhất. clip_bolt.stl - in 2 cái clip_wrench.stl - phụ kiện tùy chọn, dùng nếu bạn cần kẹp chặt hơn, nhưng hãy cẩn thận kẻo làm gãy các chi tiết nhựa.

Phần ngàm gắn của bạn - ren hệ mét M26x1.5 mm, đầu bi 20 mm.

Hướng dẫn lắp ráp

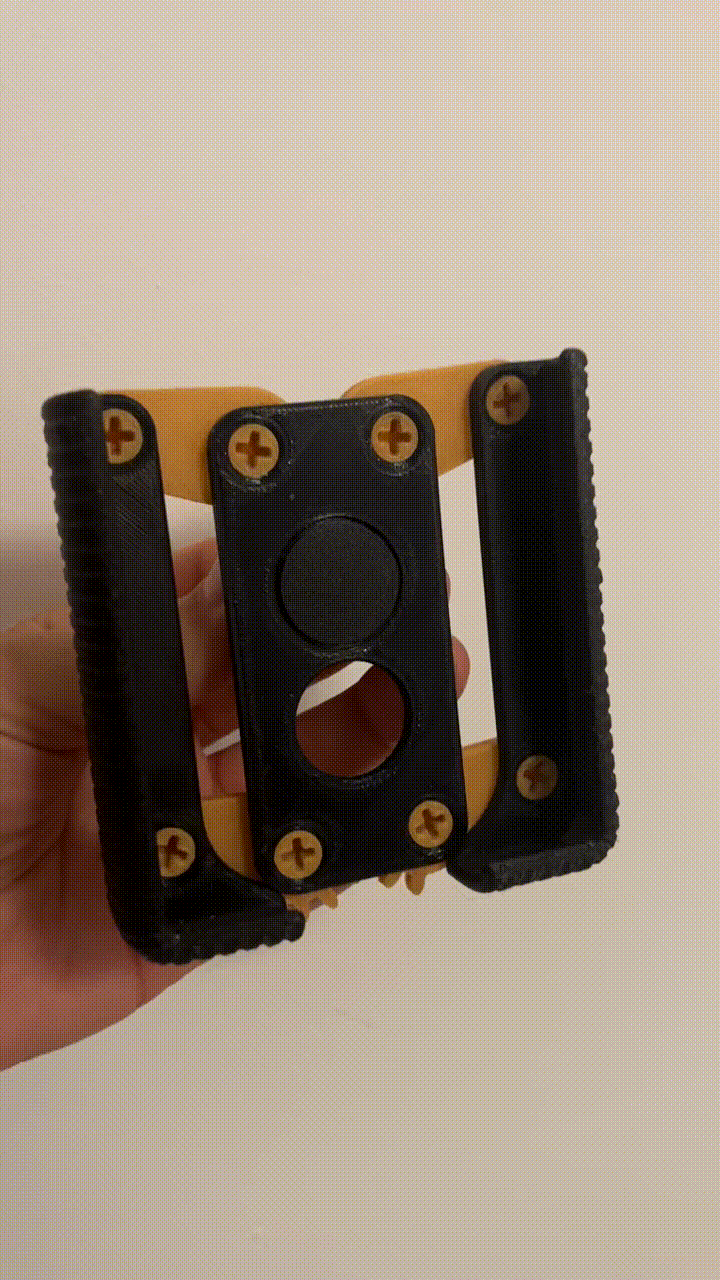

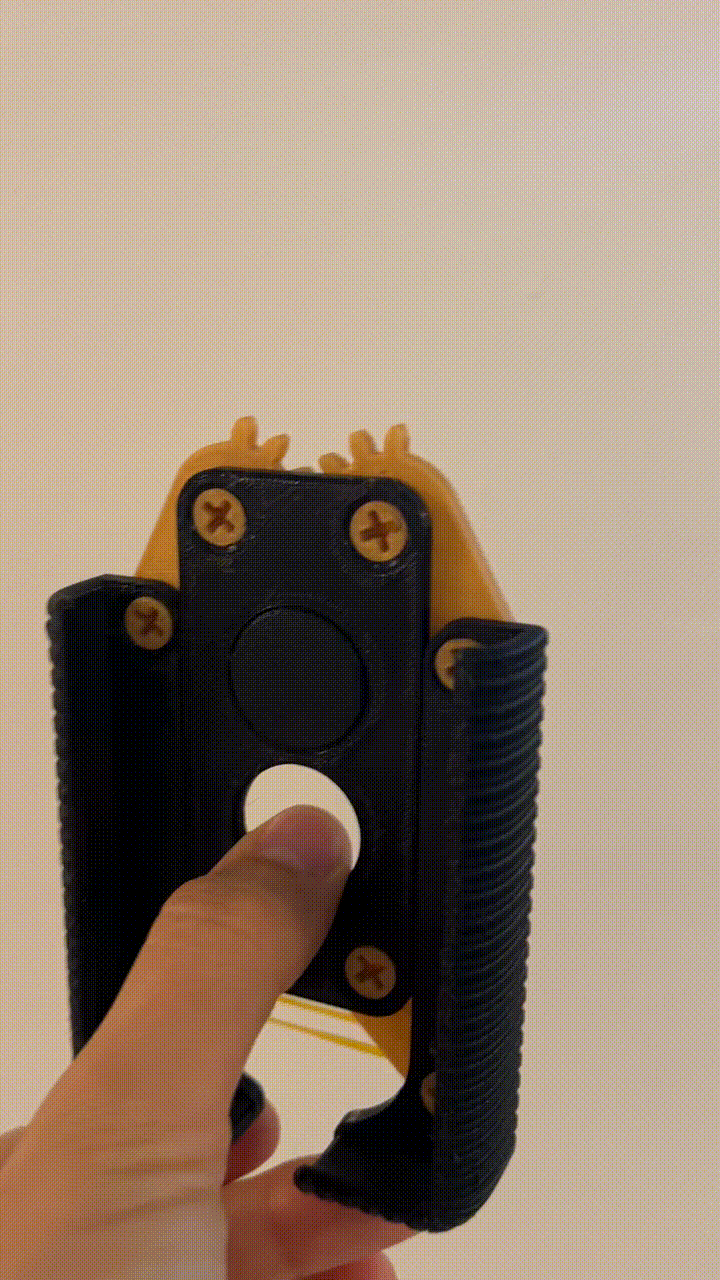

Phần giá đỡ:

Bắt vít các cánh tay giữ vào thanh răng bằng các ốc "dài" và bắt vít thanh răng vào đế giữa bằng các ốc ngắn. Sử dụng tua vít PH3/PZ3.

Phần kẹp:

Dán hai nửa lại với nhau bằng keo dán sắt (super glue).

Bắt vít kẹp vào phần đế. Cố định kẹp vào khe gió trên xe hơi của bạn. Dùng tua vít dẹt để vặn chặt kẹp bằng các ốc in sẵn.

Bạn có thể lồng thêm dây thun vào các ốc dài để tăng độ bám. Giá đỡ này vẫn hoạt động tốt kể cả khi không có dây thun! Nếu bạn không muốn dùng dây thun, bạn có thể in tất cả tám ốc bằng file car_phone_holder_bolt.stl.

Nếu bạn đã in mô hình này, hãy chia sẻ hình ảnh sản phẩm thực tế nhé! Cảm ơn bạn!
