Vỏ Case Raspberry Pi 4 và BTT SKR E3 Mini V3
Mẫu vỏ case nhỏ gọn, in nguyên khối (print-in-place) dành cho Raspberry Pi 4 và bo mạch BTT SKR E3 Mini V3. Thiết kế tối ưu cho tản nhiệt, dễ lắp đặt và đi kèm file STEP để bạn thoải mái tùy chỉnh theo nhu cầu sử dụng cá nhân.
Mô tả

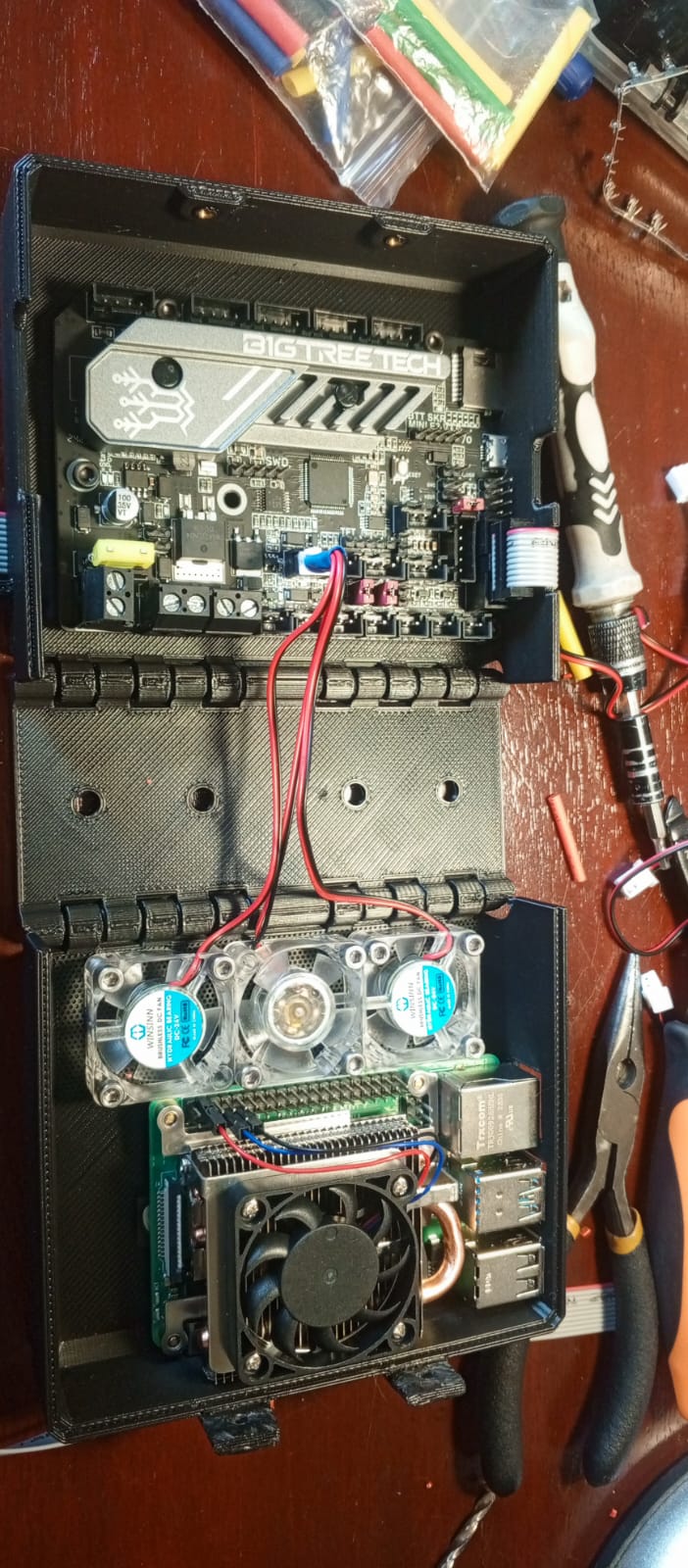

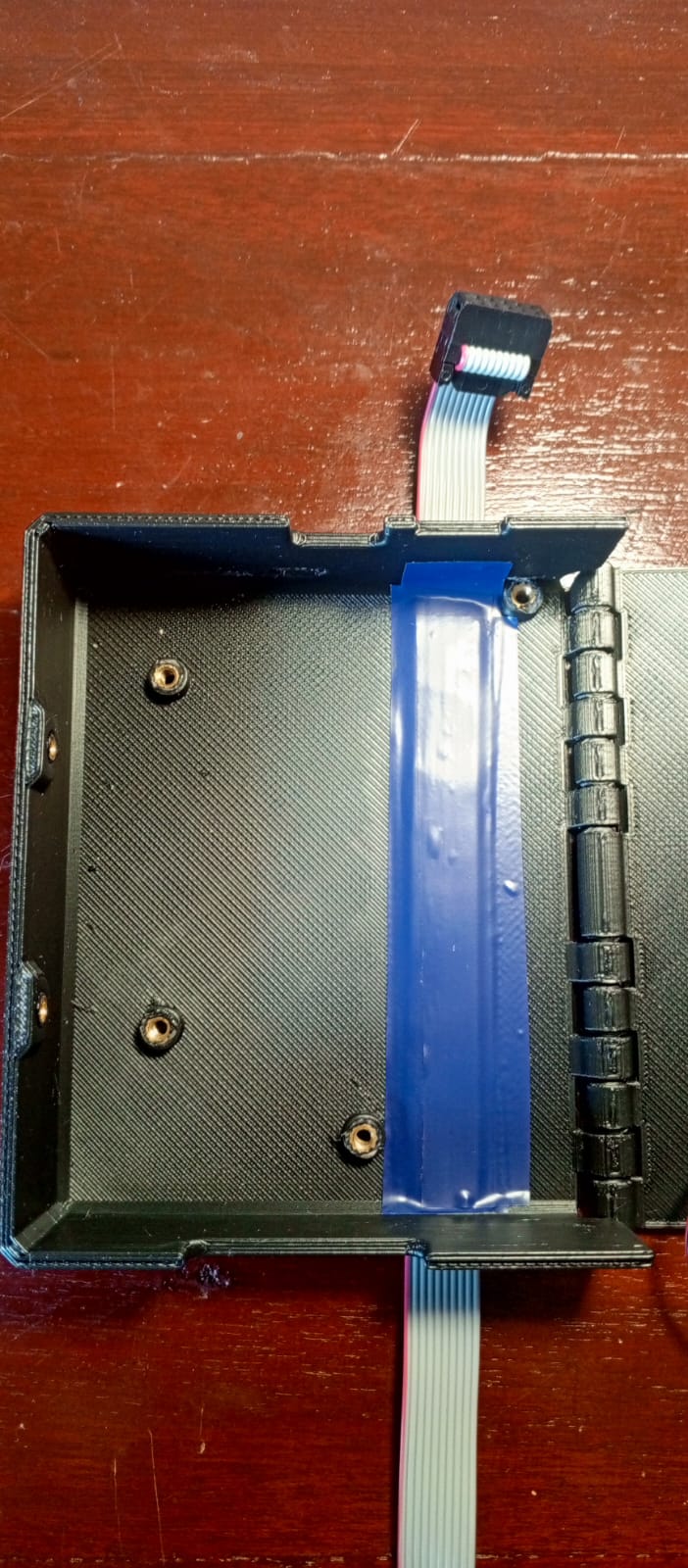

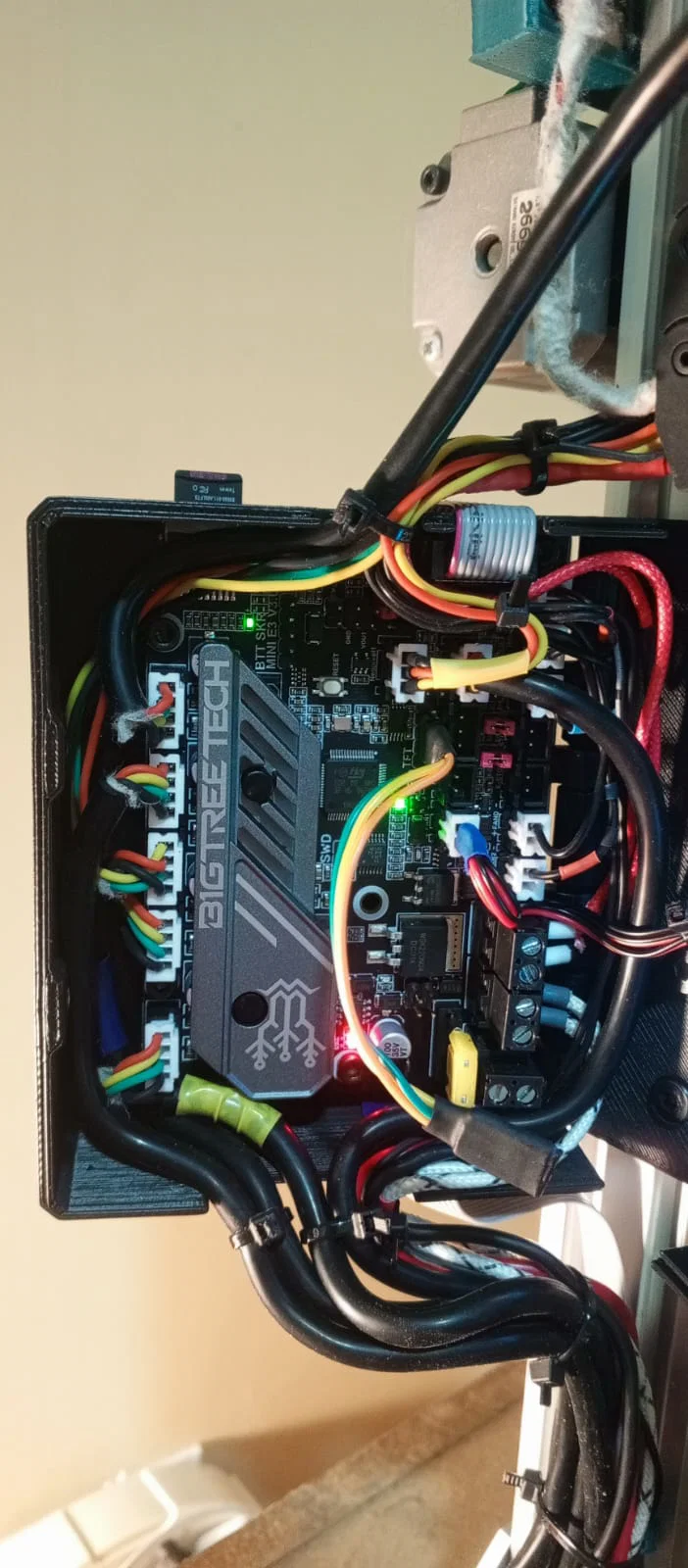

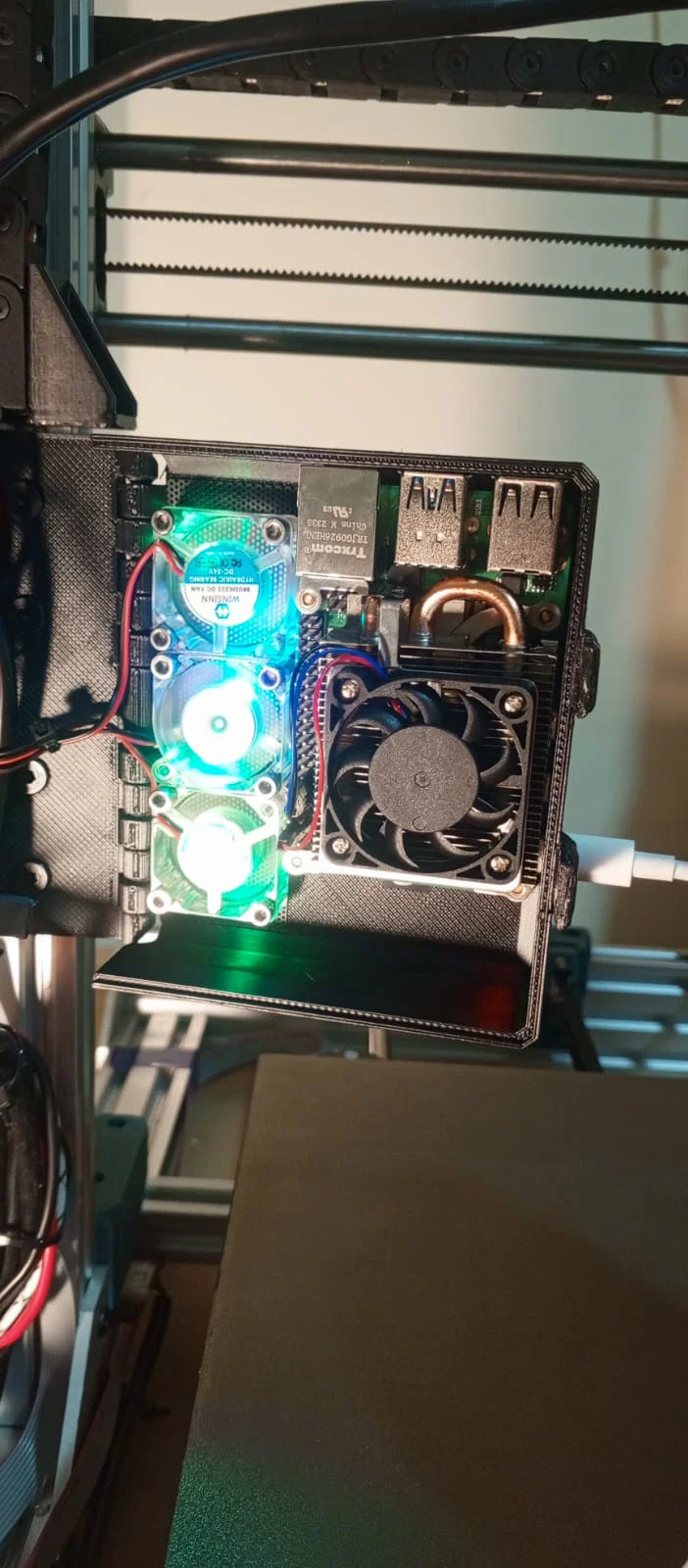

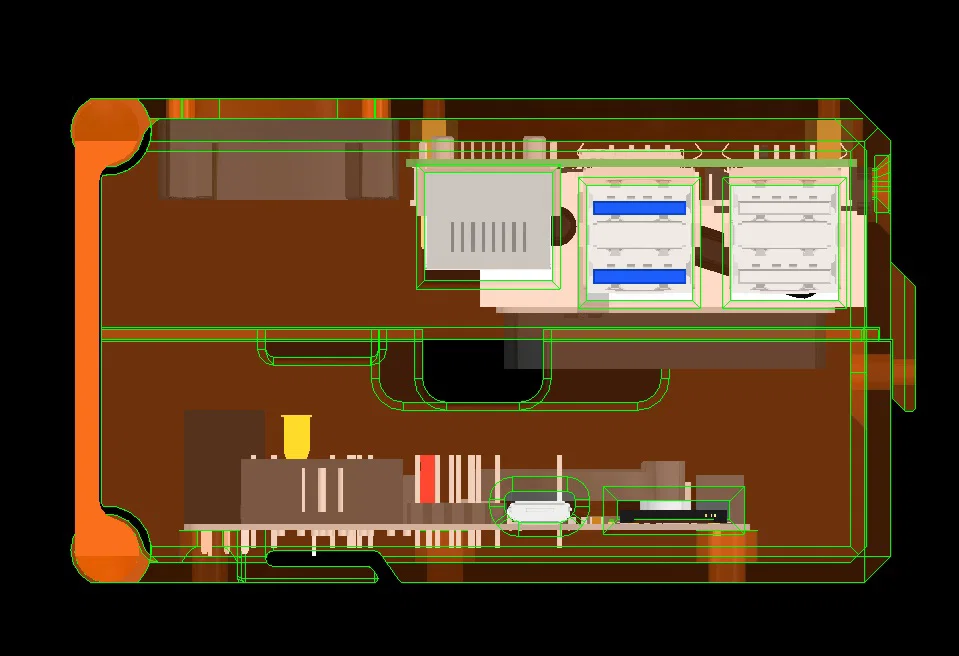

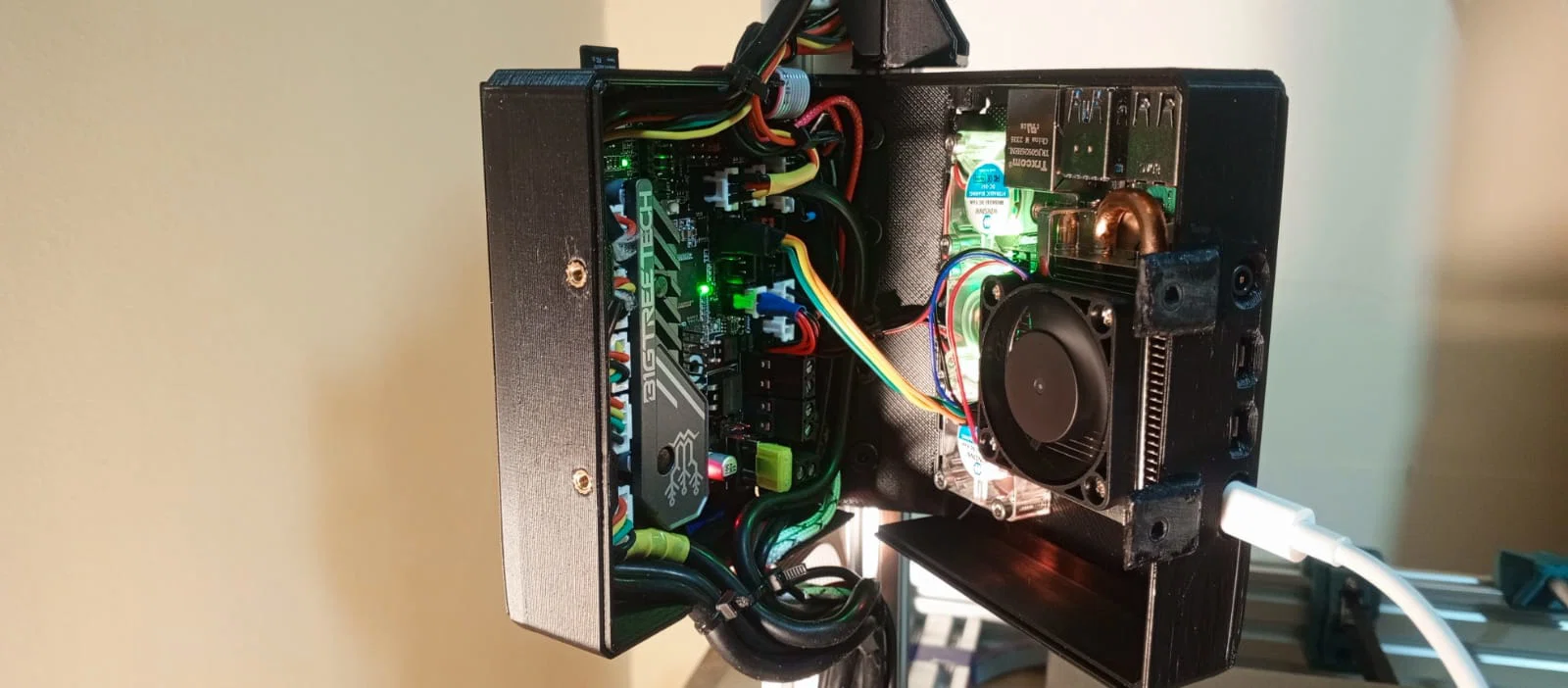

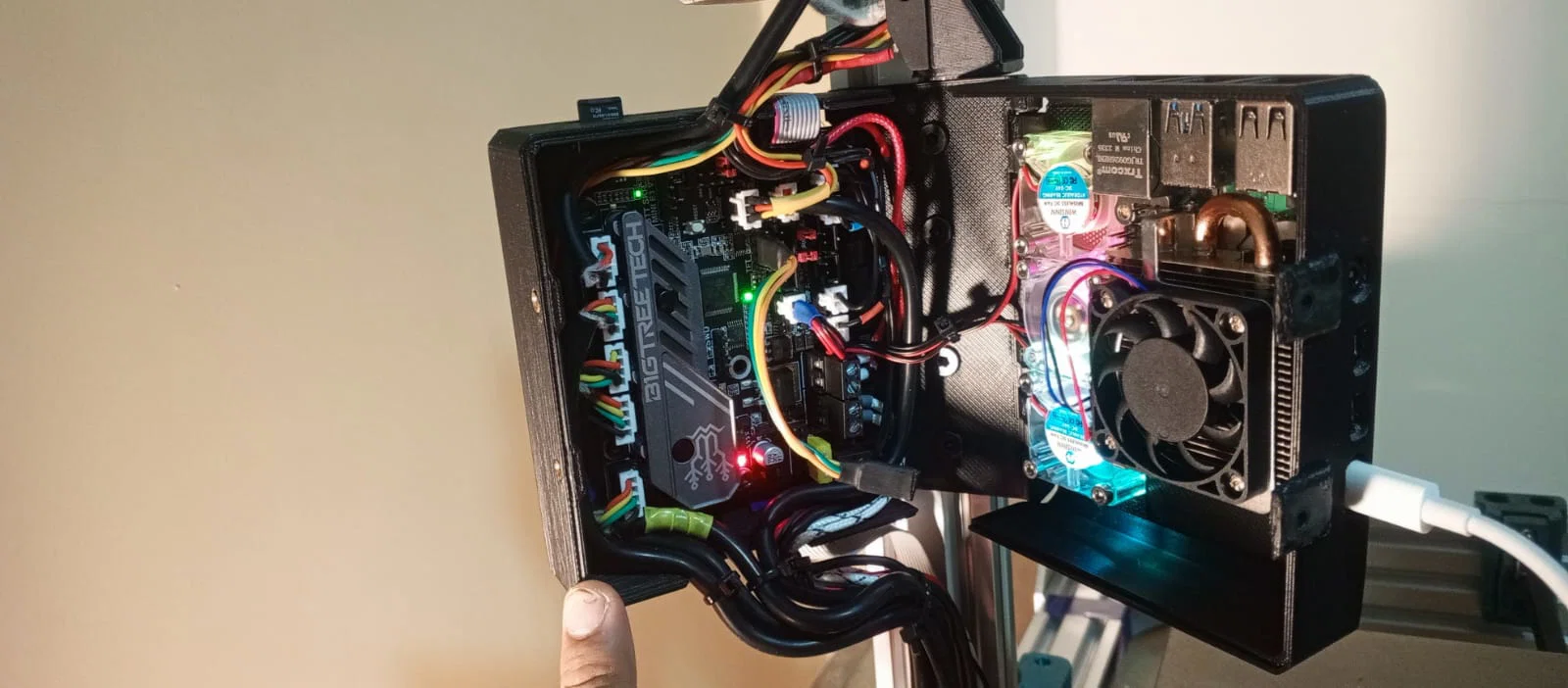

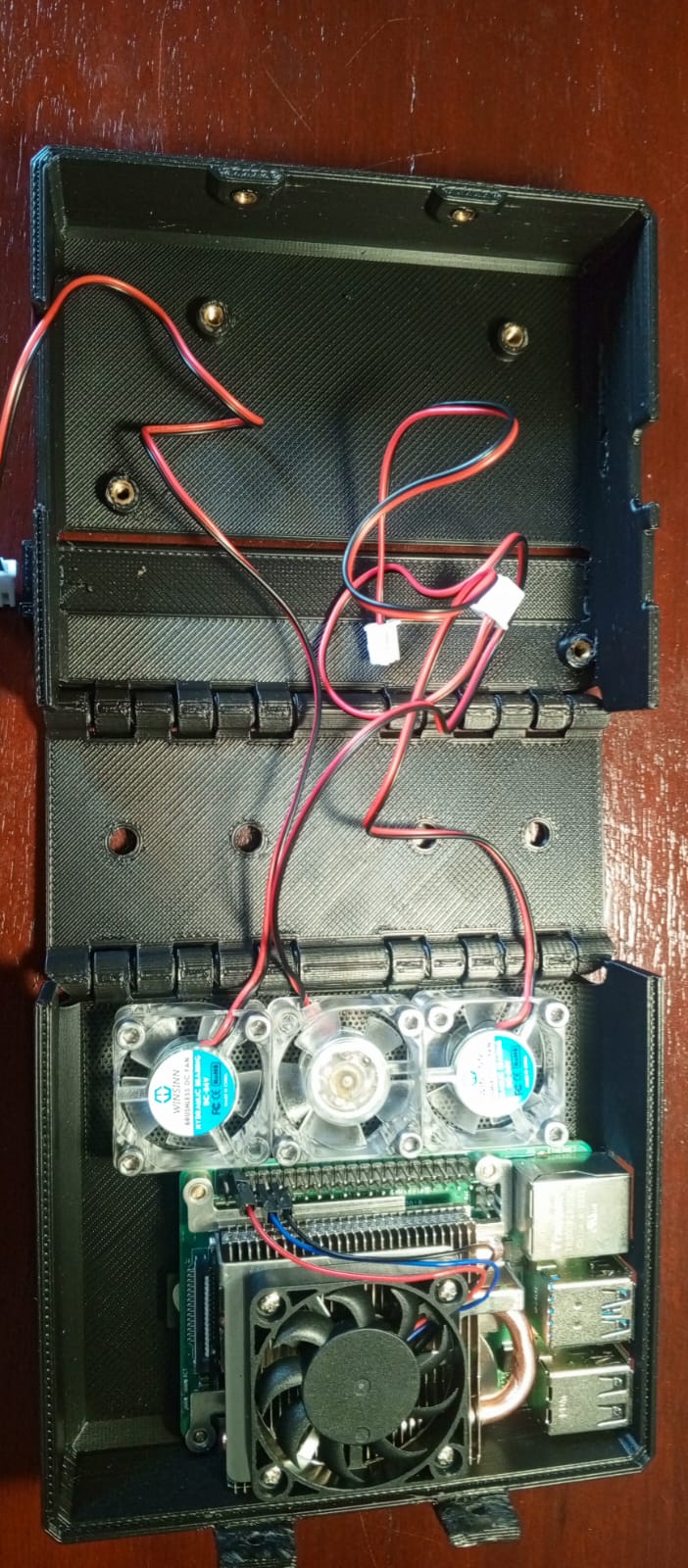

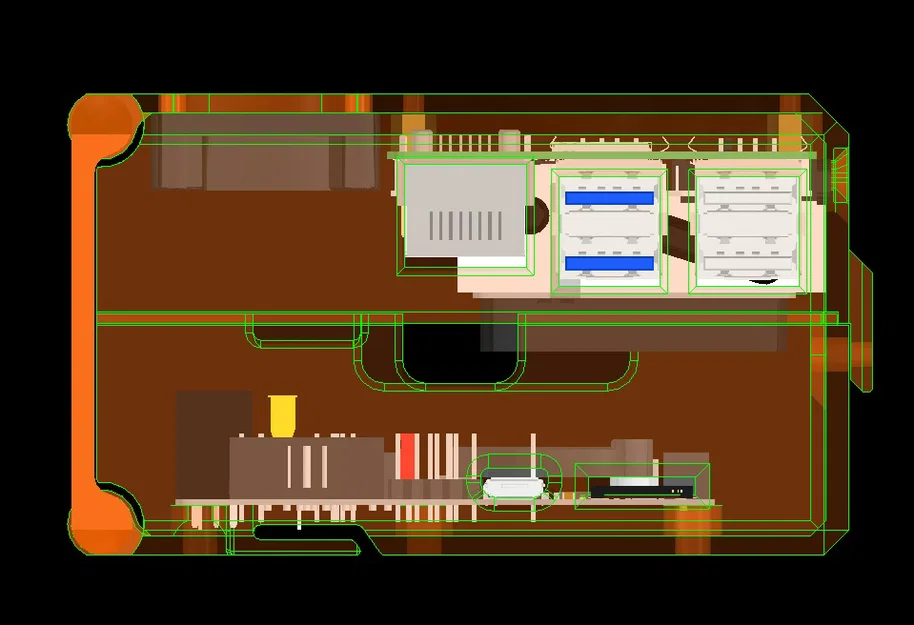

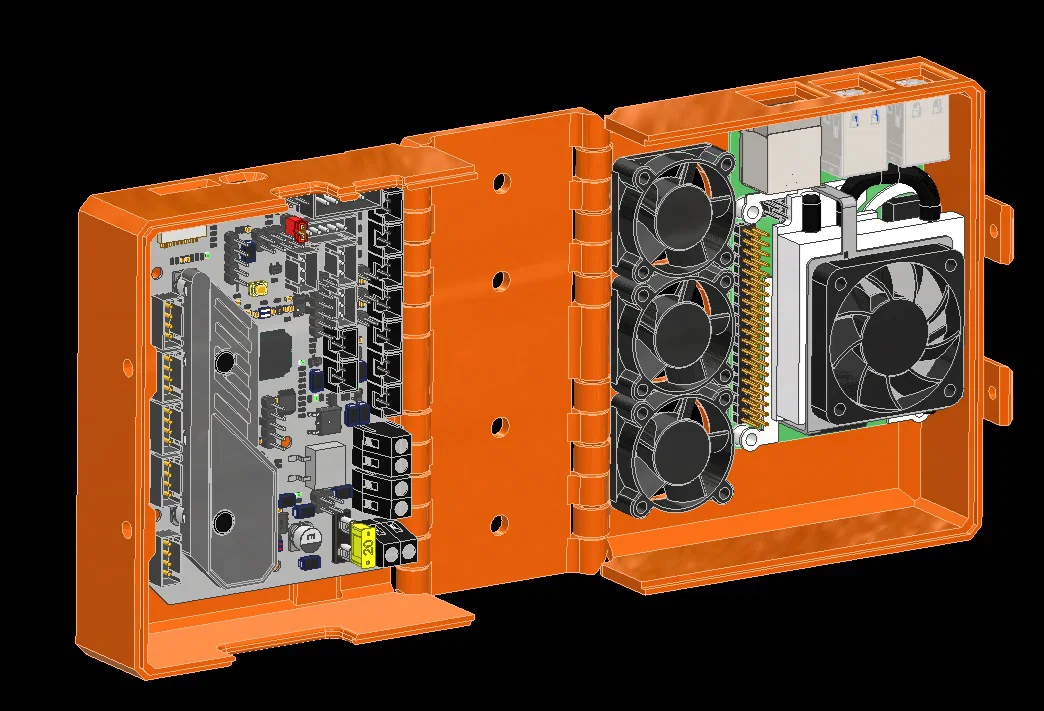

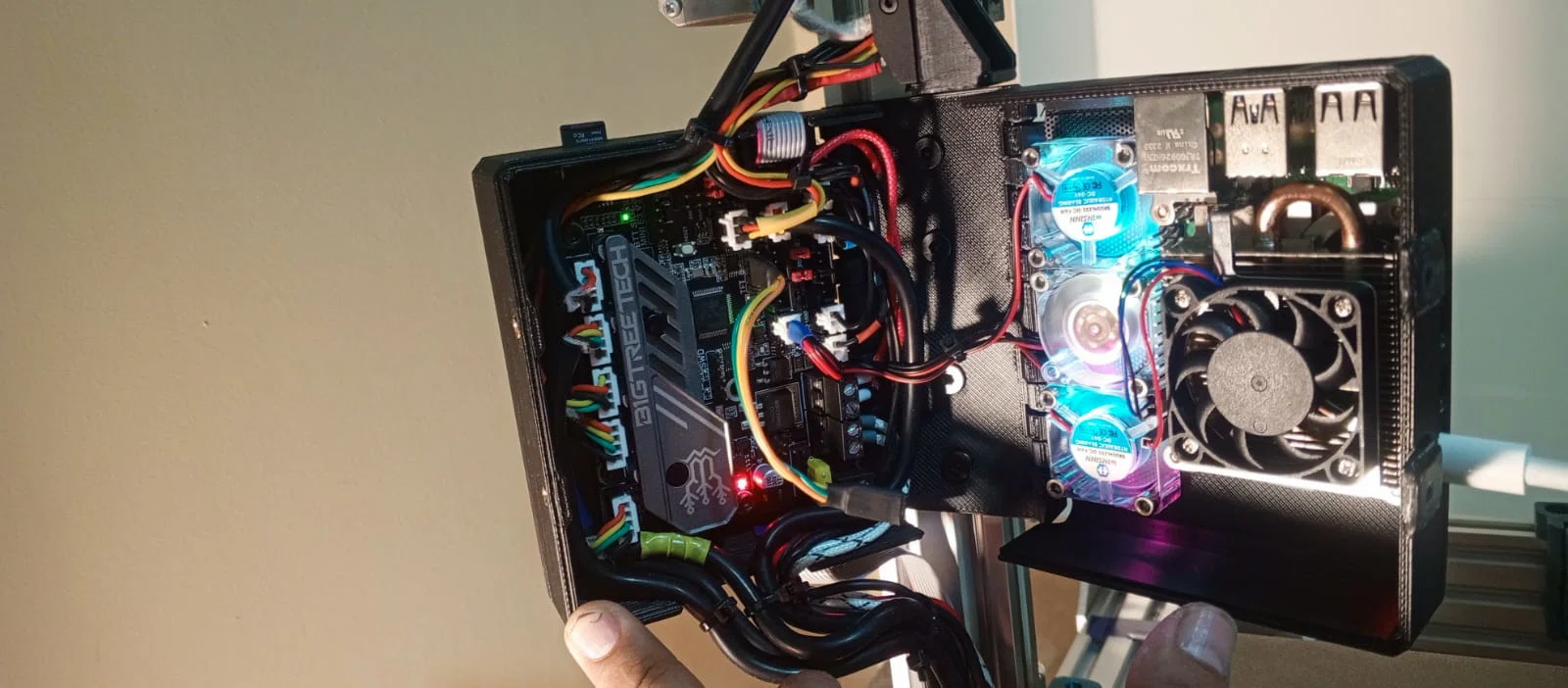

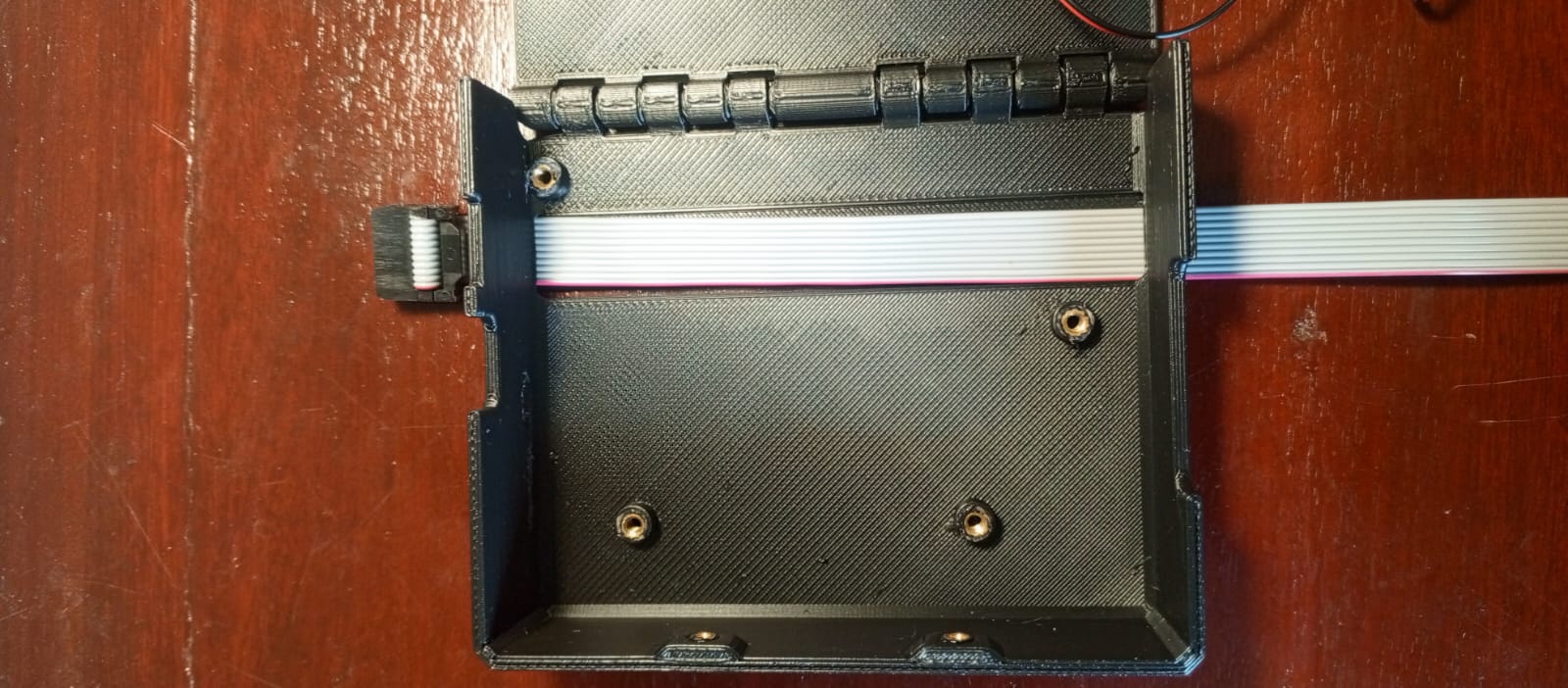

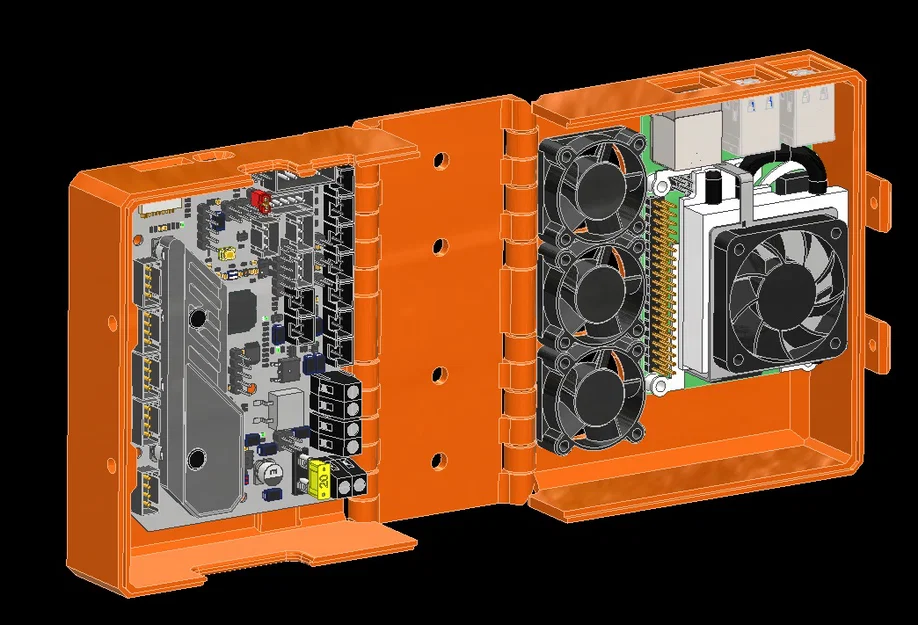

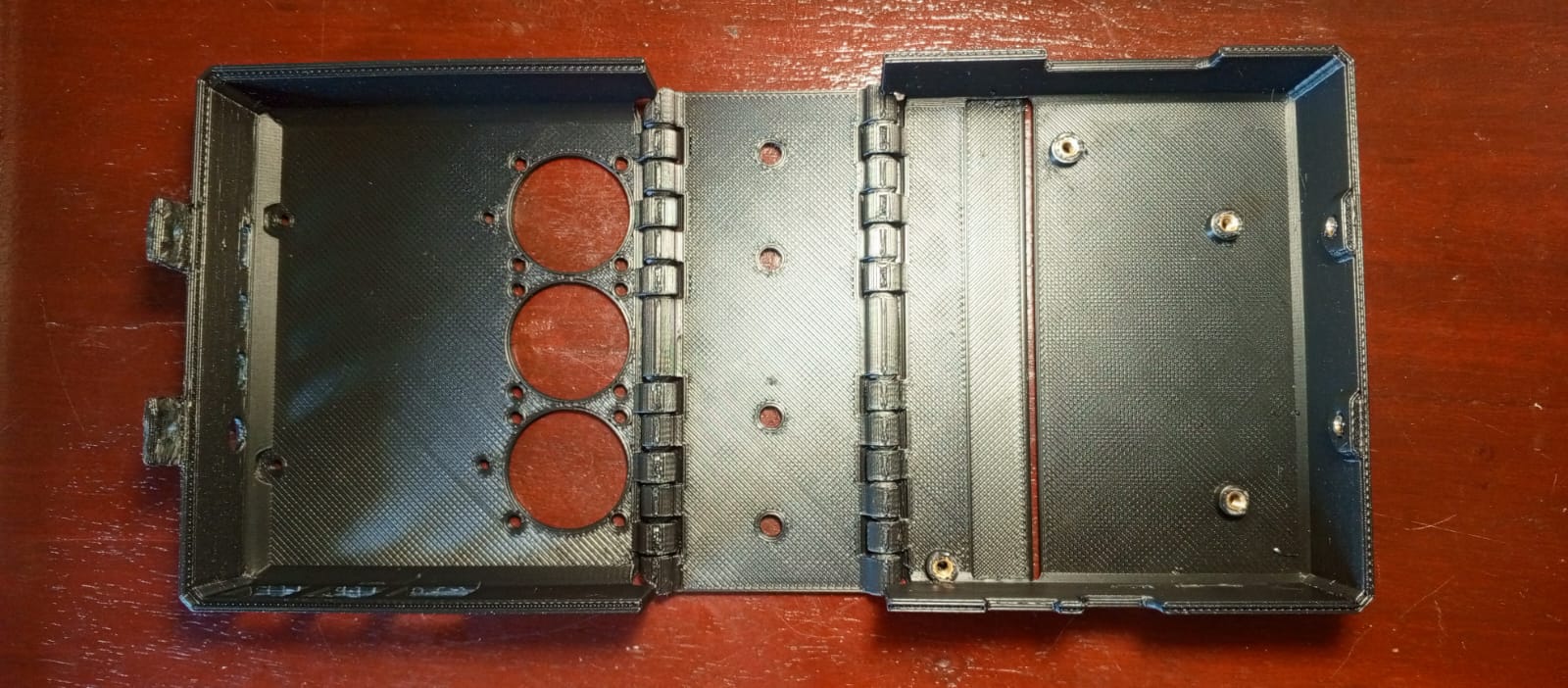

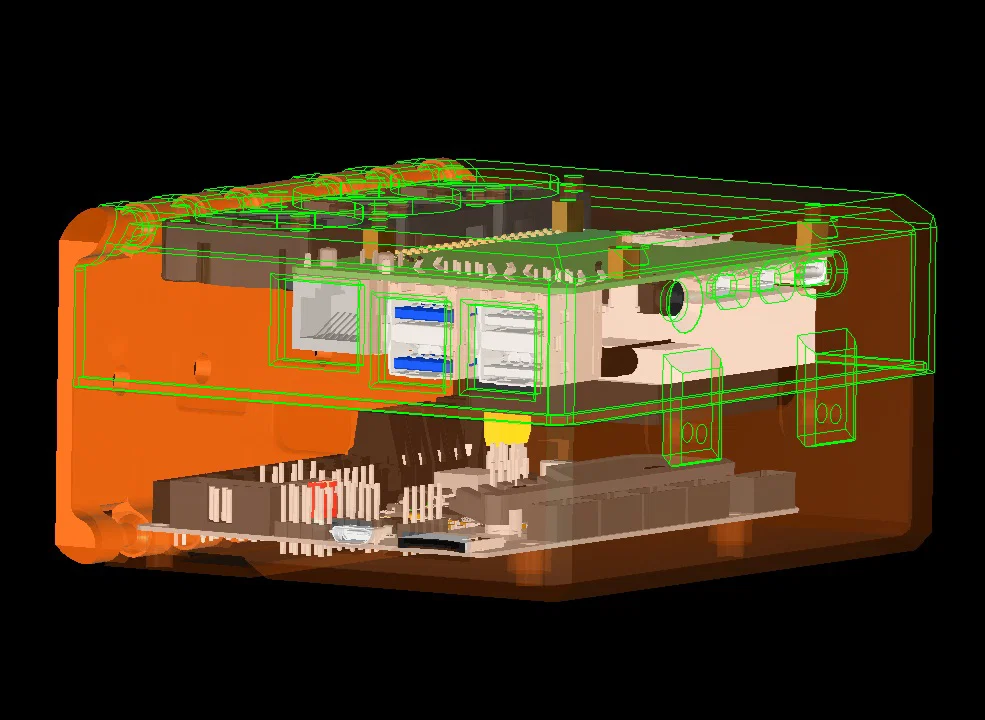

Thiết kế này là một cái case nhỏ gọn và tiện lợi, dùng để chứa cả Raspberry Pi 4 lẫn bo mạch BTT SKR E3 Mini V3, có thêm không gian gắn quạt để giữ nhiệt độ ổn định. Case được thiết kế theo dạng print-in-place (in nguyên khối), nghĩa là bạn không cần phải lắp ráp gì sau khi in xong; các bộ phận đã khớp hoàn hảo ngay khi in ra, giúp việc tích hợp vào máy in 3D hoặc hệ thống CNC của bạn trở nên gọn gàng và chắc chắn. Thiết kế này cần sử dụng ốc chèn M3 để cố định chắc chắn, nhưng mình đã đính kèm file STEP để bạn dễ dàng chỉnh sửa tùy theo nhu cầu.

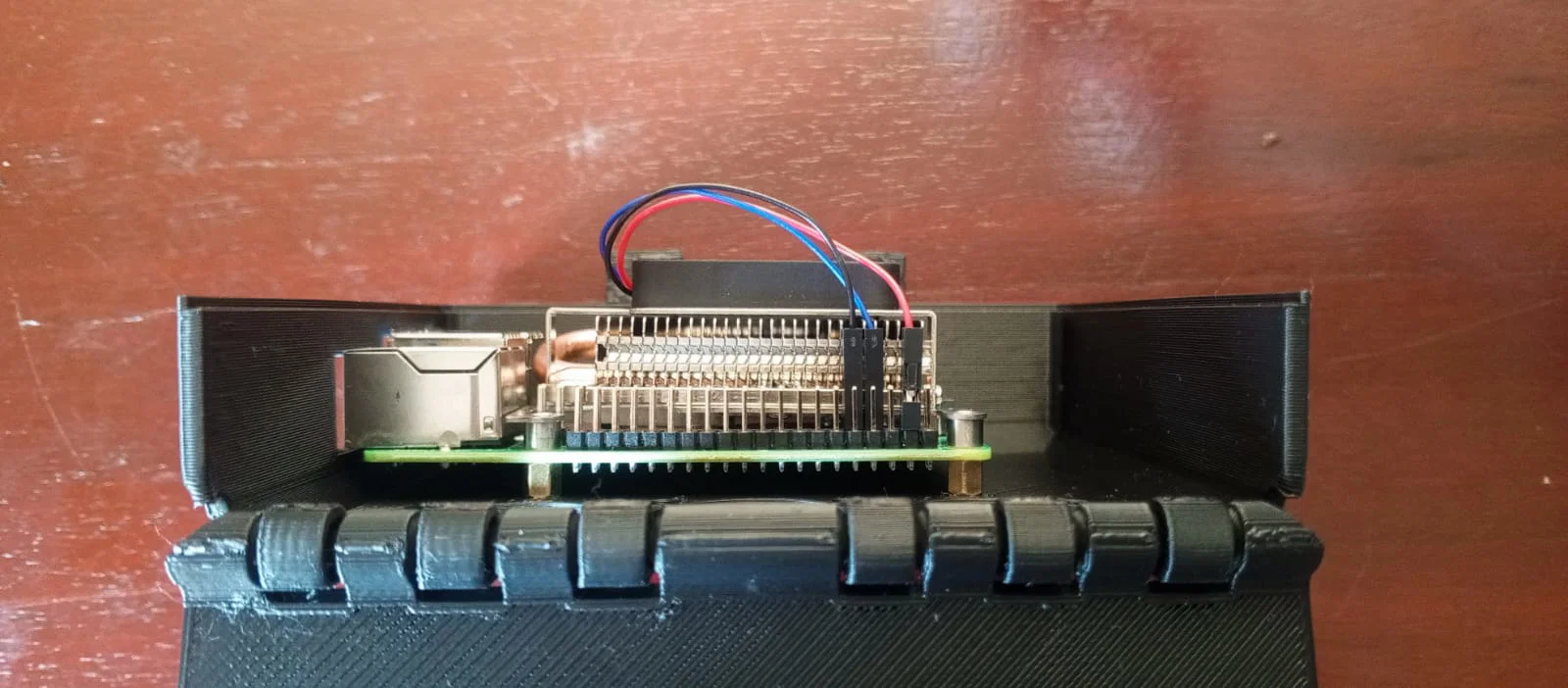

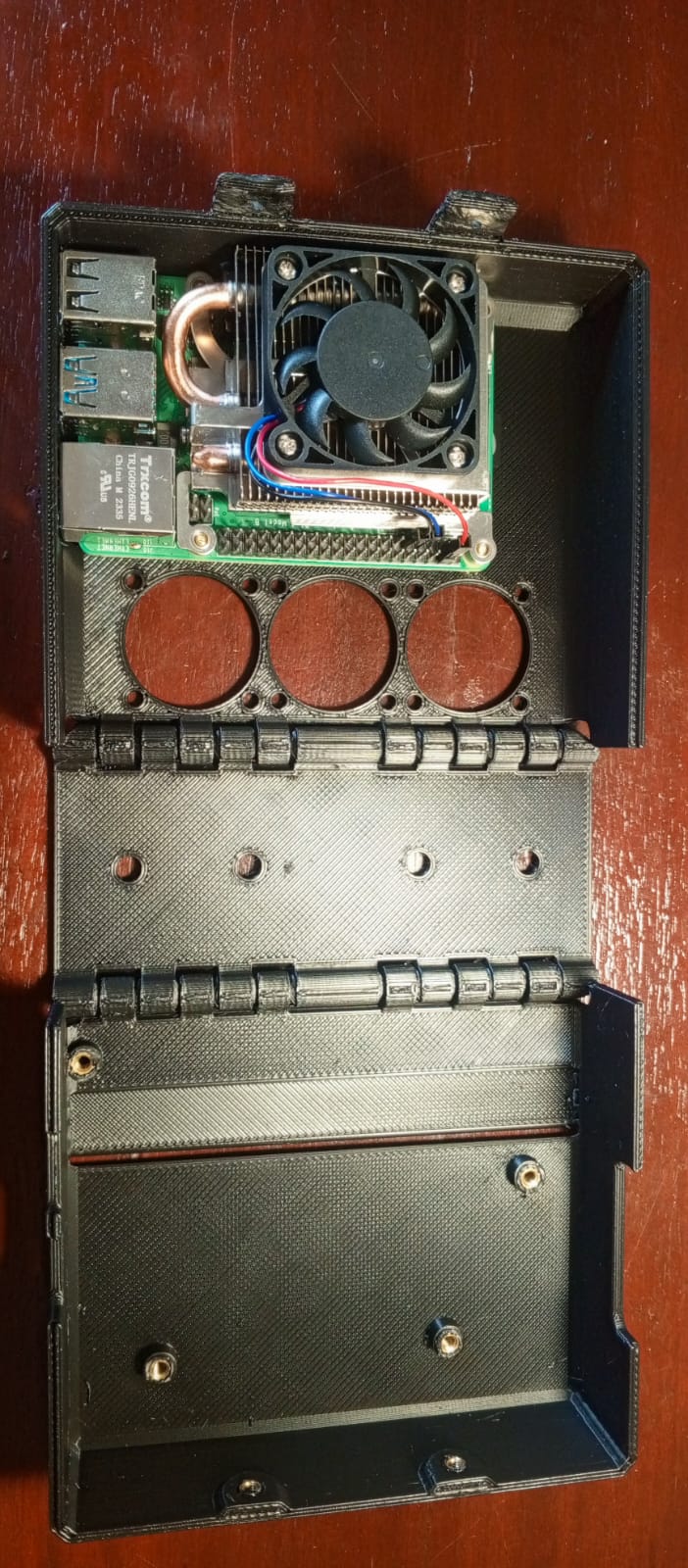

Lưu ý là có sẵn các miếng đệm 5mm giữa Raspberry và case.
Hướng dẫn in:
- Mẫu này mình đã in kèm phần viền (brim) để đảm bảo độ bám dính tốt trên bàn in.
- Đã thử nghiệm thành công với đầu phun (nozzle) 0.6mm.
- Nên sử dụng lớp in biến thiên (variable layer height) để tối ưu chất lượng in:
- Đối với khu vực bản lề, chiều cao lớp in nên từ 0.15 đến 0.2mm.
- Các phần còn lại của mô hình có thể in với chiều cao lớp từ 0.3 đến 0.35mm.
