VOID Ergo S - Bàn phím cơ Split tự lắp ráp bằng công nghệ in 3D

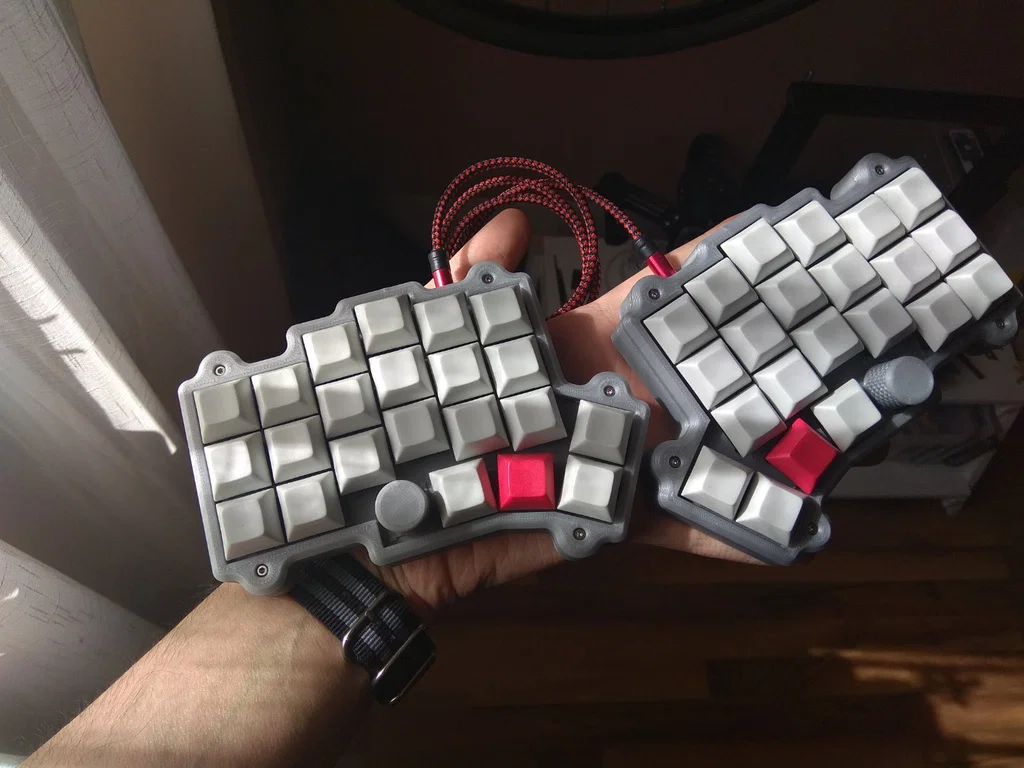

VOID Ergo S là một mẫu bàn phím cơ split tự lắp ráp bằng công nghệ in 3D, sử dụng firmware QMK chạy trên các board Pro Micro.

Danh sách linh kiện (Bill of materials)

• 46 diode (tme.eu/aliexpress)
• 44/46 switch kiểu Cherry MX
• Dây điện 24 AWG (0.2 mm2)
• 2 x Pro Micro (aliexpress)
• 2 x Encoder xoay EC11 (tùy chọn - aliexpress, gắn vào plate bằng adapter này)
• 10 x ốc lục giác M2x12 (aliexpress, chiều dài tổng 14mm, đầu 4mm)
• 10 x tán đồng (brass insert) M2 (aliexpress, đường kính ngoài 3.5mm)
• 2 x jack audio cái 3.5mm PJ320A (aliexpress)
• 1 x nút nhấn 6x6x6 (aliexpress)
• Keo nến để cố định Pro Micro vào vỏ dưới (tùy chọn, nhưng khuyến khích dùng)

In 3D các bộ phận

• Tất cả các file đã được đặt ở hướng in chuẩn; nếu máy in của bạn hiển thị khác, hãy in theo hướng dẫn sau:

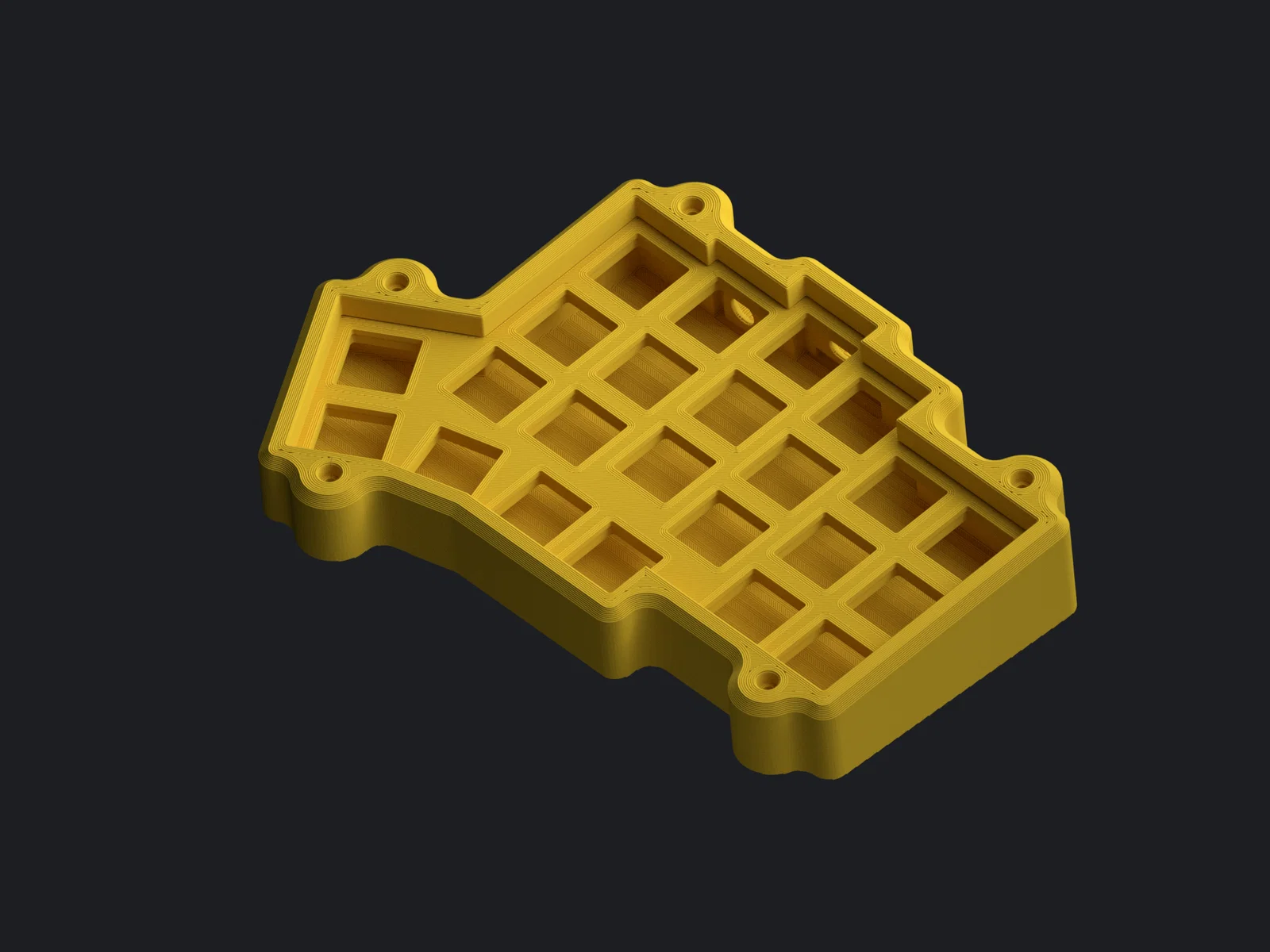

• Phần đáy (bottom): úp mặt đáy xuống bàn in.
• Không bắt buộc dùng support, nhưng mình khuyên nên dùng để các cổng cắm được hoàn thiện đẹp hơn. Phần vỏ bên phải đôi khi báo lỗi khi cắt lát nếu dùng support (mình đã gặp lỗi này), hãy dùng tính năng support enforcer đặt ngay vị trí cổng cắm trong PrusaSlicer để xử lý.
• Phần plate: để mặt trên (phần có đường kính trong nhỏ hơn cho switch) chạm bàn in. Không cần dùng support.
• Phần nắp (top): không cần support, đặt mặt đáy chạm bàn in.

STL mirror / QMK fork

Các file cũng được lưu trữ trên Github, kèm theo một QMK fork chứa sẵn sơ đồ phím cơ bản. Xem thêm thông tin tại đây
