Cube Rubik in Place đa vật liệu cho máy in Prusa XL

Khối Rubik Đa Vật Liệu, In Tại Chỗ

LƯU Ý: tính đến thời điểm hiện tại, mô hình này không hoạt động. Cần có thêm khoảng trống giữa các khối riêng lẻ, nhưng việc thêm điều đó trong khi vẫn đảm bảo đủ độ bám dính giữa các yếu tố PETG và PLA đang chứng tỏ là một thử thách thiết kế khá tốt.

Bây giờ mà các máy Prusa XL đa đầu công cụ đã bắt đầu được giao hàng, tôi đã suy nghĩ về các mô hình khác nhau có thể tận dụng khả năng sử dụng nhiều vật liệu khác nhau trong một lần in. Khối Rubik này được thiết kế để in tại chỗ với PLA và PETG, mà không cần vật liệu hỗ trợ. Thiết kế tận dụng thực tế rằng khi PLA được in cùng với PETG, chúng không bám dính vào nhau, tạo ra một giao diện dễ dàng tách rời trong khi vẫn cho phép độ dung sai rất chặt chẽ. Thật không may, máy in cá nhân của tôi chỉ có khả năng in với một vật liệu tại một thời điểm, vì vậy tôi không thể kiểm tra khái niệm này. Nếu ai đó muốn thử nghiệm và chia sẻ cách mà nó hoạt động với họ, thì thật tuyệt!

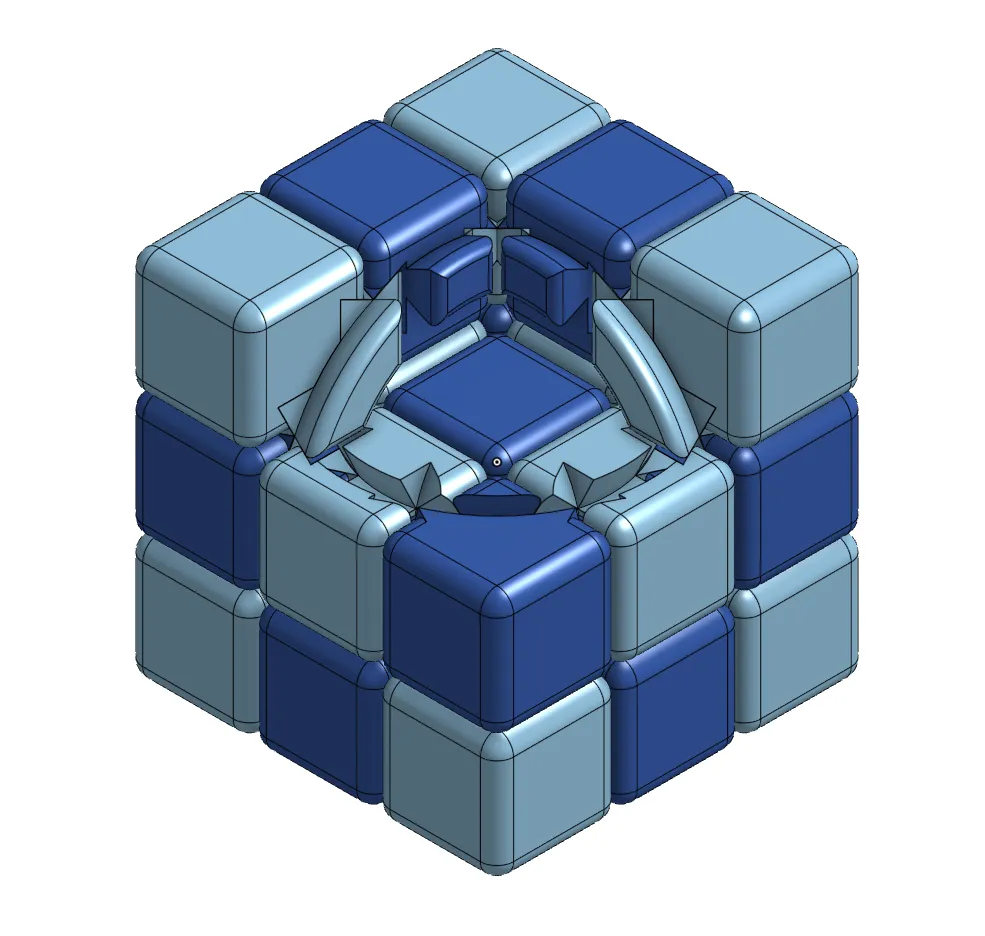

Khối này sử dụng một biến thể của cơ chế khối rỗng với các phần trung tâm được thêm trở lại. Vì cơ chế này có ít bộ phận chuyển động hơn nhiều so với một khối Rubik tiêu chuẩn, như cái thấy trong thiết kế của Anton Granata, tôi hy vọng rằng nó sẽ phù hợp hơn nhiều cho việc in 3D.

Mô tả tệp

Thiết kế bao gồm hai tệp .3mf riêng lẻ, một cho các phần nên được in bằng PLA và phần còn lại cho các phần nên được in bằng PETG. Để thiết kế in đúng cách, hai tệp này phải được đặt ở cùng một vị trí trên bàn in, một cái bên trong cái kia.

Cài đặt in

Tôi không thể tự mình kiểm tra thiết kế này với cấu hình hiện tại, vì vậy các cài đặt dưới đây là một dự đoán tốt nhất về những gì sẽ hoạt động tốt.

• 0.4mm vòi phun
• 0.45mm độ rộng đường
• 0.2mm chiều cao lớp
• 20% độ đầy gyroid
• Tất cả các phần của rubiks_cube_pla.3mf nên được gán cho vòi phun 1
• Tất cả các phần của rubiks_cube_petg.3mf nên được gán cho vòi phun 2
• Vòi phun 1 nên được nạp PLA
• Vòi phun 2 nên được nạp PETG

Colophon

Tất cả các phần đều được thiết kế bằng onshape và hoàn toàn tham số. Nếu bạn muốn thực hiện bất kỳ điều chỉnh hoặc thay đổi nào cho thiết kế, nó có thể truy cập tại đây.
